Walker Edison SFLMF3F User manual

P.1
Revised 24/02/2023 (R)
SFLMF3F
temN.°: Artikel# :
TM
SFLMF3F
SFLMF3F
SFLMF3F
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssembly Guidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.6
Listade piezas
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
5566
7

P.7
A
B
C
D
E
F
G
H
pcs
pcs
pcs
16 pcs
Wooden dowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
18
18
Ø6x50mm 12
Screw
pcs
pc
1
Ø30mm 18
Sticker
M4 Hexkey
5pcsNut
HardwareList Listedu matériel
Listedespièces
Chevilleenbois
Serrure àcame
Boulon àcame
Vis
Autocollant
Cléhexagonale
Écrou
Clavijademadera
Cerradurade leva
Pernode leva
Tornillo
Pegatina
Llavehexagonal
Tuerca
Holzdübel
Zylindermutter
Nockenschraube
Schraube
Aufkleber
Inbusschlüssel
Mutter
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
pcs
Ø4x45mm 5
Screw
Vis
Tornillo
Schraube

P.8
J
HardwareList Listedu matériel
Listedespièces
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
Glue tube pc
1
Tubedecolle
Tubo de pegamento
KleberinTube
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)

P.9
Step 1
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
B
1
B
AA
AA
BB
B
B
B
B
(EN)

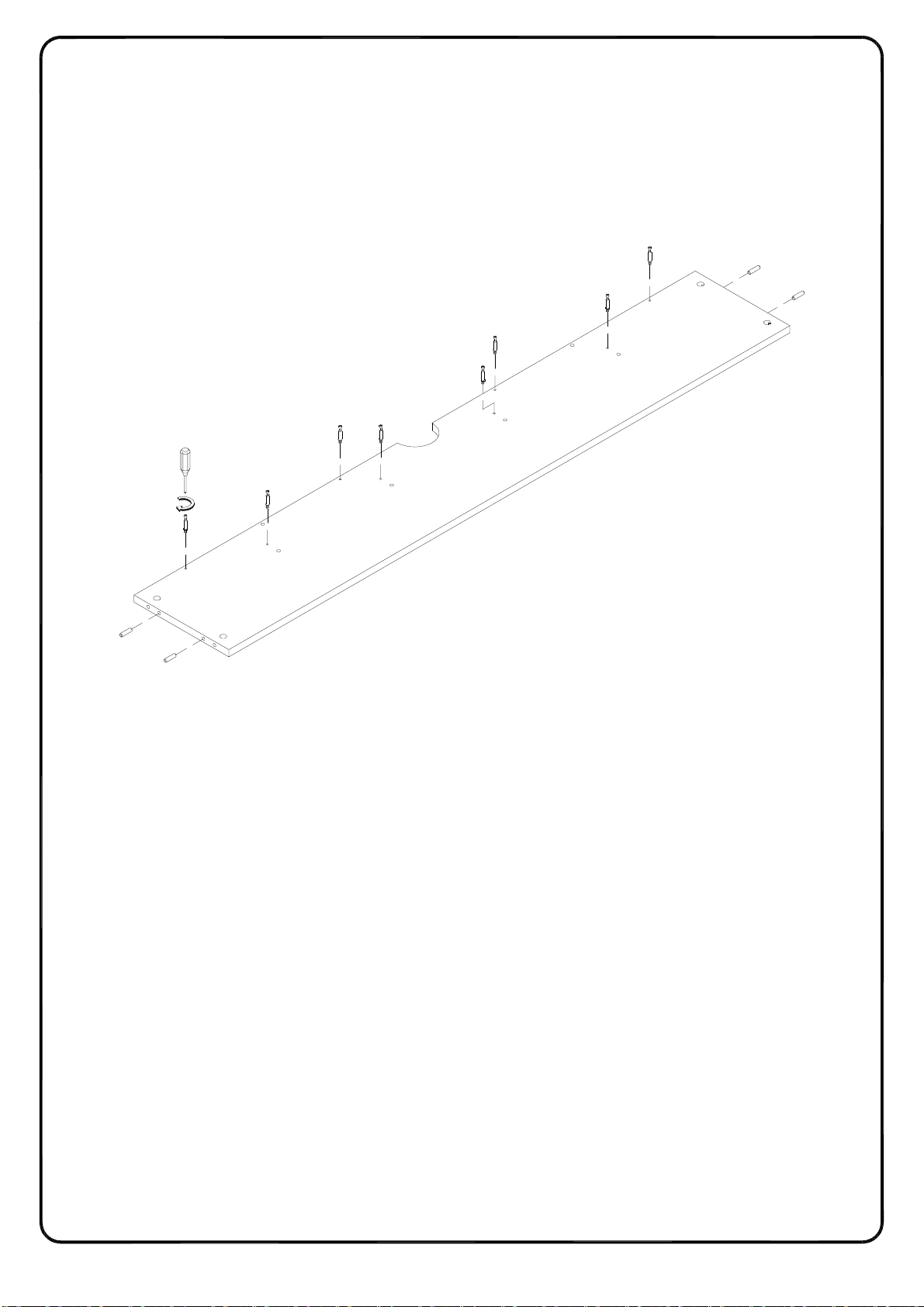

Attach cam bolt (B) to part (1) with Philips head screwdriver. Insert wooden dowel (A) into part
(1) as per diagram.
(FR)
Fixez le boulon à came (B) à la pièce (1) avec un tournevis cruciforme. Insérez la cheville en
bois (A) dans la pièce (1) selon le schéma.
(ESP)
Fije el perno de leva (B) a la parte (1) con un destornillador de cabeza Philips. Inserte la
clavija de madera (A) en la parte (1) según el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) an das Teil (1) durch den
Kreuzschlitzschraubendreher von Philips. Stecken Sie den Holzdübel (A) in das Teil (1)
gemäß der Abbildung ein.

P.10
Step 2
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
2
AA
A
A
A
A
AA
7
(EN)
Insert wooden dowel (A) into part (2,7) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2,7) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2,7) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2,7) gemäß der Abbildung ein.

Step 3
P.11
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
3
4
B
B
B
B
B
B
B
B
B
B
(EN)
Attach cam bolt (B) to part (3,4) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) à la pièce (3,4) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) a la parte (3,4) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) an das Teil (3,4) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 4
P.12
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
x 2
5
6
A
A
(EN)
Insert wooden dowel (A) into part (5,6) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (5,6) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (5,6) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (5,6) gemäß der Abbildung ein.

Step 5
P.13
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
5
5
C
C
(EN)
Using cam lock (C) secure part (5) into part (1) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (5) dans la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (5) en la parte (1) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (5) in das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 6
P.14
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
16
6
C
C
(EN)
Using cam lock (C) secure part (6) into part (1) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (6) dans la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (6) en la parte (1) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (6) in das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 7
P.15
Copyright
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
C
C
C
C
7
F
E
6
6
5
5
7
(EN)
Using cam lock (C) secure part (7) into part (1) with Philips head screwdriver, then using screw
(F) attach part (7) to part (5,6) with Hex key (E) as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) à la pièce (1) avec un tournevis cruciforme,
puis utilisez la vis (F) pour fixer la pièce (7) à la pièce (5,6) avec la clé hexagonale (E)
conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) a la parte (1) con un destornillador de cabeza
Philips, luego use el tornillo (F) para fijar la parte (7) a la parte (5,6) con la llave hexagonal (E)
como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips, befestigen Sie dann das Teil (7) an das Teil (5,6) mit
der Schraube (F) durch den Inbusschlüssel (E) gemäß der Abbildung.

Step 8
P.16
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
F
E
5
5
6
6
2
(EN)
Using screw (F) attach part (2) to part (5,6) with Hex key (E) as per diagram.
(FR)
Utilisez la vis (F) pour fixer la pièce (2) à la pièce (5,6) avec la clé hexagonale (E)
conformément au schéma.
(ESP)
Use el tornillo (F) para fijar la parte (2) a la parte (5,6) con la llave hexagonal (E) según el
diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (5,6) mit der Schraube (F) durch den Inbusschlüssel
(E) gemäß der Abbildung.

Step 9
P.17
Copyright
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
2
3
C
C
E
C
C
(EN)
Using cam lock (C) secure part (3) into part (1,2) with Hex key (E) as per diagram.
(FR)
En utilisant le verrou à came (C), fixez la pièce (3) à la pièce (1,2) avec la clé hexagonale (E)
conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (3) en la parte (1,2) con la llave hexagonal (E)
como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3) in das Teil (1,2) mit der Zylindermutter (C) durch den
Inbusschlüssel (E) gemäß der Abbildung.

Step 10
P.18
Copyright
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
1 3
C
4
1
2
E
C
C
C
(EN)
Using cam lock (C) secure part (4) into part (1,2) with Hex key (E) as per diagram.
(FR)
En utilisant le verrou à came (C), fixez la pièce (4) à la pièce (1,2) avec la clé hexagonale
(E) conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (4) en la parte (1,2) con la llave hexagonal (E)
como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4) in das Teil (1,2) mit der Zylindermutter (C) durch den
Inbusschlüssel (E) gemäß der Abbildung.

Step 11
P.19
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
C
C
7
4
3
(EN)
Using cam lock (C) secure part (7) into part (3,4) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (3,4) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (3,4) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (3,4) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

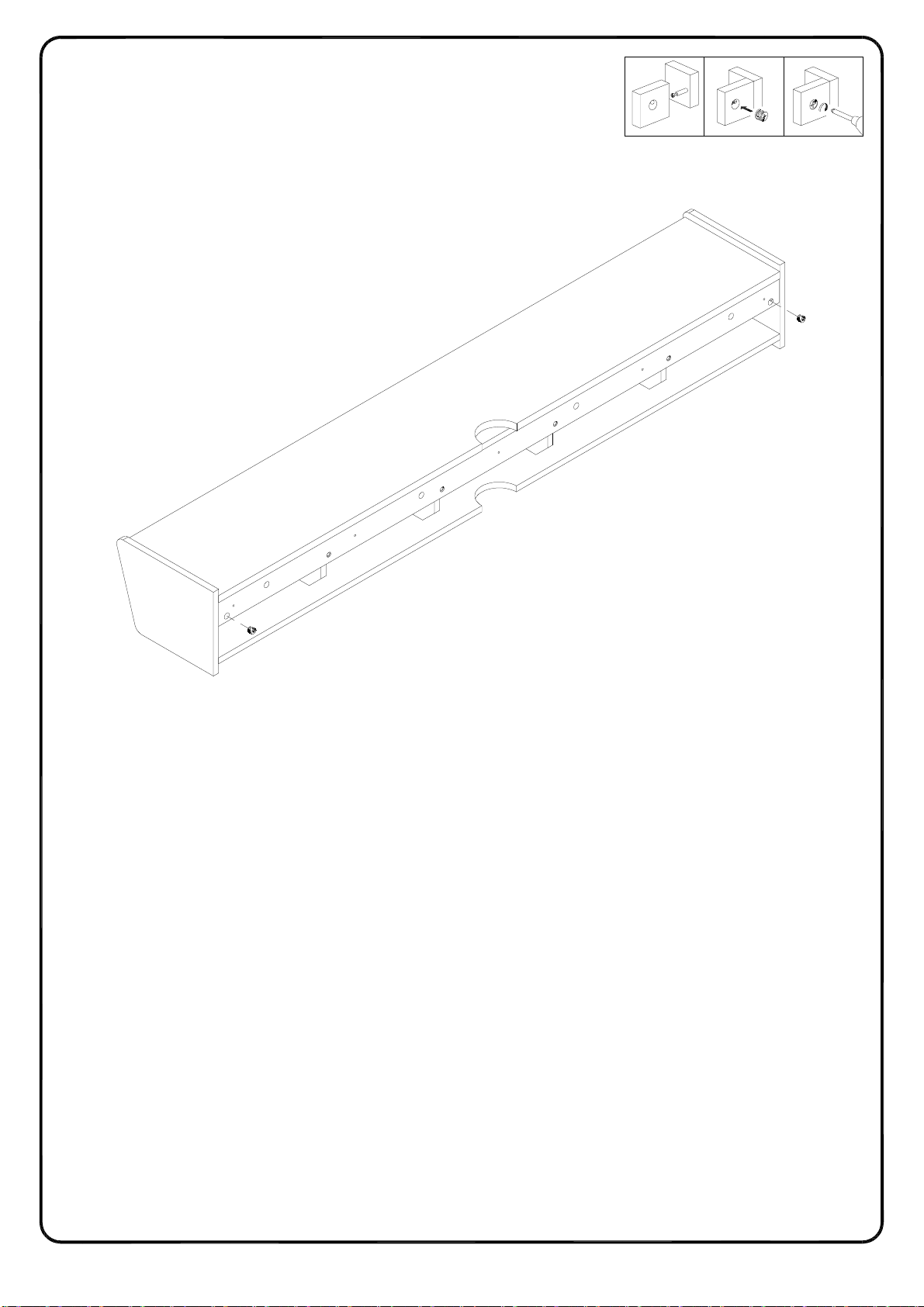

Step 12
P.20
Copyright
©
2023
by Walker Edison Furniture Co., LLC. All rightsreserved.
D
D
D
D
DD
(EN)
Place sticker (D) to cover the hole as per diagram.
(FR)
Placez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (D) para cubrir los agujeros según el diagrama.
(DE)
Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.
