Ice Sword 300 Plus light wand / handheld LED tube light
Ice Sword 300 Plus Leuchtstab
Gebrauchsanleitung
Instruction Manual

2 3
D
Inhalt
EN
Contents
1. So verstehen Sie diese Gebrauchsanleitung richtig ........................5
1.1 Kennzeichnungen am Gerät...................................................................5
1.2 Kennzeichnungen in dieser Gebrauchsanleitung...................................5
2. Wichtige Sicherheitsinformation ........................................................6
3. Gerät auspacken und prüfen...............................................................9
4. Übersicht über Bestandteile und Bedienelemente .........................10
5. Kurzanleitung ..................................................................................... 11
6. Gerät für den Einsatz vorbereiten..................................................... 11
6.1 Montage und Demontage Warmlicht-Diffusor ...................................... 11
6.2 Montage auf einem Stativ per 1/4 Zoll Gewinde .................................. 11
7. Stromversorgung herstellen .............................................................12
7.1 Stromversorgung per Akku - Akkumontage..........................................12
7.2 Akku laden............................................................................................12
8. Gerät betreiben und bedienen ..........................................................14
8.1 Gerät einschalten / ausschalten...........................................................14
8.2 Einstellen der Helligkeit (Dimmfunktion) / am Gerät.............................14
8.3 Aktivierung Blinkmodi...........................................................................15
8.4 Einstellung Fernbedienungskanal an der Leuchte ...............................15
8.5
Funktionstasten/Anzeigen der Fernbedienung/Menübeschreibung der
Fernbedienung
.....................................................................................16
8.6 Wahl des Kanals an der Fernbedienung / Synchronisierung Leuchte
Fernbedienung .....................................................................................16
8.7 EIN/AUS schalten, Standby Modus per Fernbedienung ......................17
8.8 Einstellung Fernbedienungskanal an der Leuchte ...............................17
9. Gerät transportieren, lagern..............................................................18
10. Probleme beheben .............................................................................18
11. Gerät instand halten und reinigen....................................................19
12. Zubehör...............................................................................................20
13. Entsorgung und Umweltschutz ........................................................20
14. Verweis auf die Konformitätserklärung............................................20
15. Technische Daten.............................................................................20
1. Understanding these instuctions for use correctly ........................25
1. 1 Markings on the device ........................................................................25
1.2 Identicationsintheseinstructionsforuse...........................................25
2. Important safety information .........................................................26
3. Unpacking and checking the device ................................................29
4. Overview of components and control elements .............................30
5. Quick reference guide........................................................................31
6. Preparing the device for use.............................................................31
6.1 Assembly and disassembly of the warm light diffuser..........................31
6.2 Mounting on a lamp stand via 1/4 inch thread......................................31
7. Power supply......................................................................................32
7.1 Battery power supply - battery installation................................................32
7.2 Power supply via power adapter - power adapter connection....................33
8. Operating the device .......................................................................34
8.1 Switching the device on/off...................................................................34
8.2 Setting brightness (dimmer function) on the device...................................34
8.3 Activationofashmodes .....................................................................34
8.4 Setting the remote control mode on the light wand..............................35
8.5
Function buttons/ display data / menu description of the remote control .. 36
8.6 Selecting the channel on the remote control / synchronizing the lamp
and remote control ...............................................................................36
8.7 Switch ON / OFF, Standby mode via remote control............................ 37
8.8 Setting brightness (dimmer function) via the remote control................37
9. Transporting, storing the device.......................................................38
10. Troubleshooting .................................................................................38
11. Maintaining the device and cleaning............................................39
12. Accessories and options................................................................40
13. Waste disposal and protection of the environment ..................40
14. Reference to the declaration of conformity ................................40
15. Technical specications .................................................................40

4 5
DGebrauchsanleitung
Wir freuen uns, dass Sie sich für ein walimex pro Produkt aus dem Hause WALSER
entschieden haben.
Das Walimex pro Ice Sword 300 Plus eignet sich perfekt als handgeführte Dau-
erlichtquelle für eine professionelle Ausleuchtung bei Foto- und Videoaufnahmen
aller Art. Dieser leistungsstarke Leuchtstab ist dank Spritzwasser- und Staubschutz
sowohl Outdoor- als auch Studio tauglich und liefert Ihnen hochwertiges Licht wann
und wo immer Sie es wünschen! Dabei ist es zusätzlich per Fernbedienung steuer-
bar. Dank eines leistungsstarken Akkus ist der Einsatz dieses Lichtstabes wirklich
überall und jederzeit möglich.
Features:
• Leistungsstarke und vielseitige Stableuchte mit 312LEDs und 20Watt Leistung
für 2.400Lumen
• 10-100% dimmbar, Farbtemperatur 3.200 oder 5.600 Kelvin, gleichmäßige Licht-
verteilung dank Diffusor (weiß und orange)
• Sehr lange Betriebsdauer dank wechselbarem 4.400mAh Akku
• Hochwertige Verarbeitung mit Aluminium Gehäuse, Spritzwasser- und Staub-
schutz
• Sehr einfache Bedienung am Gerät oder per Fernbedienung
• Freihandnutzung oder Montage auf einem Stativ dank 1/4Zoll Gewinde im
Handgriff
Wir wünschen Ihnen viel Freude mit unserem Produkt.
Ihr Team von WALSER
■Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie Ihr neues
Gerät das erste Mal benutzen. Sie enthält alles, was Sie wissen müssen,
damit Sie Personen- und Sachschäden vermeiden.
■Beachten Sie alle Sicherheitshinweise in dieser Gebrauchsanleitung.
■Bewahren Sie diese Gebrauchsanleitung sorgfältig auf. Geben Sie diese
Gebrauchsanleitung an den neuen Besitzer weiter, wenn Sie das Gerät
verkaufen oder anderweitig überlassen.
1. So verstehen Sie diese Gebrauchsanleitung richtig
1. 1 Kennzeichnungen am Gerät
Dieses Zeichen bedeutet, dass Ihr Gerät die Sicherheitsanforderun-
gen aller anwendbaren EU-Richtlinien erfüllt.
Entsorgung und Umweltschutz
Elektrische und elektronische Geräte sowie Batterien dürfen nicht
mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich
verpichtet,elektrischeundelektronischeGerätesowieBatterienam
Ende Ihrer Lebensdauer an den dafür eingerichteten, öffentlichen
Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzel-
heiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Gebrauchsanleitung oder der Verpackung weist auf
dieseBestimmungenhin.MitderWiederverwertung,derstofichen
Verwertung oder anderen Formen der Verwertung von Altgeräten/
Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer
Umwelt.
1.2 Kennzeichnungen in dieser Gebrauchsanleitung
Kennzeichnung Bedeutung
Macht Sie auf die Handhabung und Auswirkung von Sicher-
heitsinformationen aufmerksam.
WARNUNG Macht Sie auf eine gefährliche Situation aufmerksam, die
eine schwere Verletzung oder den Tod nach sich ziehen
kann, wenn sie nicht vermieden wird.
VORSICHT Macht Sie auf eine gefährliche Situation aufmerksam,
die eine leichte bis mittelschwere Verletzung nach sich
ziehen kann, wenn sie nicht vermieden wird.
HINWEIS Macht Sie auf mögliche Sachschäden und andere wichtige
Informationen in Verbindung mit Ihrem Gerät aufmerksam.

6 7
WARNUNG
Stromschlaggefahr und Brandgefahr durch Kurzschluss
Ein Kurzschluss kann u. a. durch defekte Kabel und durch Feuchtigkeit oder
Nässe verursacht werden. Bei einem Kurzschluss können sich die Leitungsdräh-
te so stark erwärmen, dass deren Isolierung schmilzt oder die Leitungsdrähte
sogar durchschmelzen. Dadurch kann es zu einem Brand kommen.
■Verwenden Sie für das Gerät nur die mitgelieferten Original-Kabel. Nur
diese Kabel sind auf das Gerät abgestimmt und garantieren die notwendige
Sicherheit für Sie und Ihr Gerät.
■Betreiben Sie das Gerät nicht mit nassen Händen oder Füßen.
■Betreiben Sie das Gerät nur in trockenen Räumen.
■Betreiben Sie das Gerät nicht im Freien.
■Reinigen Sie das Gerät nur auf die in dieser Gebrauchsanleitung angegebe-
ne Weise.
■Achten Sie darauf, dass Kabel und Leitungsdrähte nicht beschädigt werden.
Dies könnte z. B. der Fall sein durch Hitzeeinwirkung, durch chemische
EinüsseoderdurchmechanischeEinüssewieScheuern,Knicken,Zerren,
Überrollen oder knabbernde Haustiere.
■Achten Sie darauf, dass das Gerät nicht herunterfällt. Lassen Sie ein herun-
tergefallenes Gerät von einer Elektrofachkraft prüfen, bevor Sie es wieder
einschalten.
■Wenn das Gerät einmal beschädigt oder defekt sein sollte oder wenn Sie
Schmorgeruch feststellen:
Unterbrechen Sie sofort die Stromversorgung, indem Sie den Netzstecker
ziehen. Betreiben Sie das Gerät nicht mit beschädigtem Gehäuse, beschä-
digtemReektor,defekterEinstelllampe,defekterBlitzröhreoderbeschä-
digtem Netzkabel. Öffnen Sie das Gerät nicht. Reparieren Sie das Gerät
niemals selbst. Lassen Sie das Gerät ausschließlich von einer Elektrofach-
kraft reparieren.
■Halten Sie das Gerät stets so instand, wie diese Gebrauchsanleitung es
vorschreibt.
■Verwenden Sie für dieses Gerät ausschließlich Ersatzteile, die der vorge-
schriebenenSpezikationentsprechen.
■Leuchtmittel dürfen nur von einer Elektrofachkraft getauscht werden
2. Wichtige Sicherheitsinformation
WARNUNG
Blendgefahr und Schädigung der Augen
Die optische Strahlung der LED Lampe kann die Augen blenden und zu Nachbil-
dern führen, wenn Menschen oder Tiere direkt in die Leuchtmittel blicken. Dies
kann zu Unfällen und Augenschädigung führen.
Sorgen Sie dafür, dass Menschen oder Tiere nicht direkt in die Leuchtmittel
blicken und ausreichend Abstand von mindestens 5m eingehalten werden.
Verwenden Sie wenn nötig Diffusoren zwischen der Lampe und dem Model oder
Objekt. Verwenden Sie die Lampe nicht zur Ausleuchtung bei Aufnahmen mit
Kleinkindern oder Babys.
WARNUNG
Stoß-, Quetsch-, Verbrennungs- und Brandgefahr durch umfallendes Gerät
Das Gerät ist je nach Modell bis zu 2000g schwer.
■Achten Sie darauf, dass Sie das Gerät stets kippsicher und rutschfest auf-
stellen und sicher lagern.
■Achten Sie darauf, dass alle Befestigungsschrauben fest und sicher ange-
zogen sind.
■Halten Sie Kinder und Tiere vom Gerät fern. Sie könnten das Gerät umwerfen.
■Achten Sie darauf, dass niemand über mit dem Gerät verbundene Kabel
stolpern kann. Das Gerät könnte dabei umgeworfen werden.
WARNUNG
Stromschlaggefahr, Verbrennungsgefahr
Beachten Sie, dass das Gerät auch dann noch mit der Netzspannung verbunden
ist, wenn es ausgeschaltet ist. Erst wenn Sie das Gerät von der Stromversor-
gung trennen, indem Sie den Netzstecker ziehen, ist es wirklich spannungsfrei.
■Schalten Sie das Gerät aus, wenn Sie es nicht benutzen.
■Schalten Sie das Gerät vor allen Montage- und Instandhaltungsmaßnahmen
aus, und unterbrechen Sie die Stromversorgung, indem Sie den Netzstecker
ziehen.
■Sichern Sie das Gerät gegen unabsichtliches Einschalten.
■Unterbrechen Sie bei längeren Betriebspausen die Stromversorgung, indem
Sie den Netzstecker ziehen.

8 9
3. Gerät auspacken und prüfen
• Packen Sie die im Lieferumfang enthaltenen Produkte vorsichtig aus.
• Überprüfen Sie den Lieferumfang unmittelbar nach dem Erhalt der Ware auf
Vollständigkeit.
• Detaillierte Hinweise zum jeweiligen Lieferumfanges Ihres Modells erhalten
Sie auf Seite 21 dieser Bedienungsanleitung.
• Prüfen Sie, ob die im Lieferumfang enthaltenen Artikel unbeschädigt sind.
HINWEIS
Wenn der Lieferumfang unvollständig oder beschädigt ist, wenden Sie sich bitte
an [e-mail]
Im Zuge von Produktverbesserungen behalten wir uns technische und optische
Veränderungenvor.NichtKennzeichnungspichtignachRL2010/30/EU–Nicht
für den Beleuchtungszweck im Haushaltsbereich geeignet. Speziell für Foto- und
Videobedarf der Bildaufnahme entwickelt.
WARNUNG
Brandgefahr durch Überhitzen
Das Gerät kann überhitzen, wenn Sie es mit abgedeckten Lüftungsschlitzen
betreiben.DasGerätselbstundleichtentammbareMaterialieninderNähedes
Geräts können zu brennen beginnen.
■Decken Sie die Lüftungsschlitze des Geräts während des Betriebs nicht ab.
■EntfernenSieleichtentammbareMaterialienausderNähedesGeräts.
■Verwenden Sie für dieses Gerät ausschließlich Ersatzteile, die der vorge-
schriebenenSpezikationentsprechen.
WARNUNG
Verbrennungsgefahr an heißen Geräteteilen
Die Leuchtmittel können bis zu 40°C heiß werden.
■Fassen Sie diese Geräteteile während des Betriebs und während der
Abkühlphasen nicht an.
■Lassen Sie das Gerät vollständig abkühlen, bevor Sie mit Montage- oder
Instandhaltungsmaßnahmen beginnen.
WARNUNG
Schneid- und Splittergefahr durch zerbrechende Leuchtmittel
Leuchtmittel können brechen und splittern, wenn sie gegen die Flächenleuchte
stoßen. Splitter können Augen und Haut verletzen.
■Behandeln Sie die Leuchtmittel vorsichtig, damit Sie nicht brechen.
■Achten Sie darauf, dass Sie die Leuchtmittel nicht berühren, wenn Sie Zube-
hör montieren oder tauschen.
WARNUNG
Erstickungsgefahr durch Kleinteile
Halten Sie das Gerät und das Verpackungsmaterial von Kindern und Haustieren fern.
WARNUNG
Vorsichtsmaßnahmen bei der Verwendung mit Akkus
Diese können auslaufen oder explodieren, wenn sie unsachgemäß gehandhabt
werden. Beachten Sie folgende Sicherheitshinweise, wenn Sie Akkus zur Ver-
wendung an diesem Gerät handhaben:
■Verwenden Sie nur Akkus, die in dieser Bedienungsanleitung genannt
werden.
■Legen Sie die Akkus nicht in ein Feuer oder setzen Sie sie direkter Hitze aus.
■Um Schäden am Produkt zu vermeiden, stellen Sie sicher, dass Sie die Ak-
kus entfernen, wenn Sie das Produkt für längere Zeit nicht verwenden oder
wenn der Akku entladen ist.
■Sollte Akku-Flüssigkeit mit Haut oder Kleidung in Kontakt kommen, spülen
Sie sie sofort mit frischem Wasser ab.
■Laden Sie den Akku nicht unbeaufsichtigt.
■Nach Beenden des Ladevorgangs entfernen Sie das Ladegerät vom Netz-
strom.

10 11

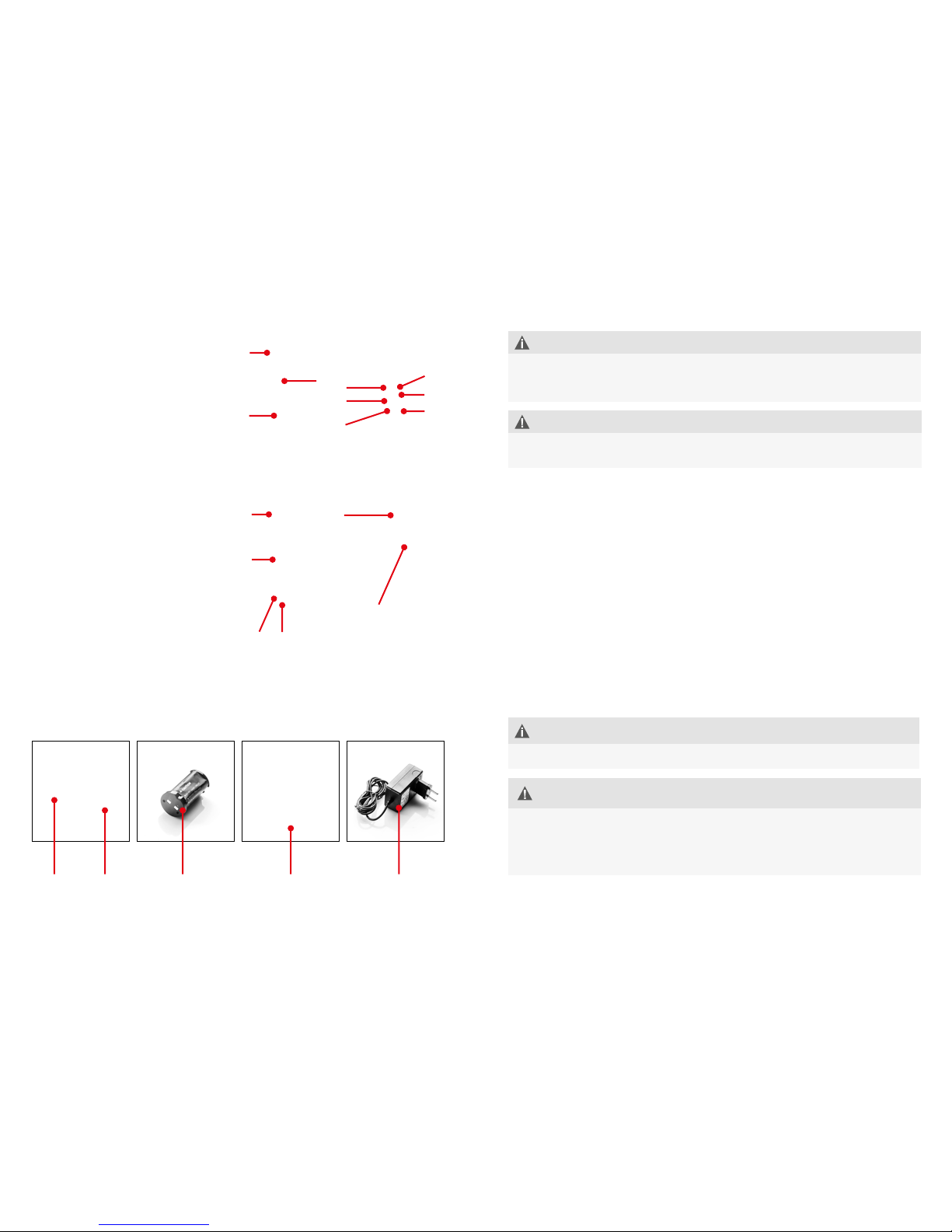

4. Übersicht über Bestandteile und Bedienelemente
1 Leuchtäche
2 LED Leuchtmittel
3 Lampengehäuse und Diffusor weiß
4 Verschlusskappe Diffusor
5 Handgriff
6 Bedienpanel
7 Bedienknopf Plus
8 EIN/AUS Schalter
9 Bedienknopf Minus
10 Status LED Signalübertragung
(leuchtet bei Nutzung der Fernbe-
dienung)
11 AnzeigeLadestatusAkku(4stug)
12 Akku-Ladebuchse (8,4 V, 2A)
13 Verschlusskappe Ladebuchse
14 Verschlusskappe Handgriff/Akkufach
15 1/4 Zoll Gewindeanschluß
Leuchtstab
Zubehör
16 Warmlicht Diffusor (orange)
17 Akku (4400 mA, 7,4 V)
18 Fernbedienung
19
Ladegerät Akku
20 Tasche
1
2
3
5
8
12
13
11
191816 17
WARNUNG
Beachten Sie bei allen Tätigkeiten die Sicherheitshinweise in den jeweiligen
Abschnitten.
• Verwendung mit dem Akku.
• Gerät auf ein Stativ montieren.
• Gerät an die Stromversorgung anschließen.
• Gerät einschalten, ausschalten - Dimmfunktion.
6. Gerät für den Einsatz vorbereiten
6.1 Montage und Demontage Warmlicht-Diffusor
• Schrauben Sie die Diffusor Verschlusskappe (4) ab.
• Setzen Sie den orangen Diffusor ein.
• Verschließen Sie die Diffusor Verschlusskappe (4) wieder.
• Der Diffusor ist fertig montiert.
6.2 Montage auf einem Stativ per 1/4Zoll Gewinde
Alternativ zur Freihandnutzung können Sie das Walimex pro Ice Sword 300 Plus
mithilfe der 1/4Zoll Gewindebuchse (15) in der Handgriff-Verschlusskappe (14) auf
einem Stativ befestigen.
• Befestigen Sie den Leuchtstab per 1/4 Zoll Gewindeanschluss Ihres Stativs/
Stativkopfes an der 1/4 Zoll Anschlußbuchse an der Verschlusskappe des
Handgriffs/Akkufachs (14).
• Beim Einsatz eines separaten Stativkopfes kann die Leuchte auch geneigt
eingesetzt werden. Halten Sie während der Neigungswinkeleinstellung die LED
Leuchte mit einer Hand fest.
• Prüfen Sie abschließend nochmals den sicheren Sitz der Leuchte.
• Die LED Leuchte ist jetzt fertig montiert.
5. Kurzanleitung
HINWEIS
DiedetaillierteAnleitungzudennachfolgendenTätigkeitenndenSieinden
jeweiligen Abschnitten dieser Gebrauchsanleitung. Halten Sie bei der ersten
Inbetriebnahme die Reihenfolge der nachfolgenden Tätigkeiten ein, um Schäden
am Gerät zu vermeiden
.
4
1514
7
9
10
6
20

12 13
HINWEIS
Beachten Sie die Benutzerinformation des Stativherstellers
WARNUNG
Vorsichtsmaßnahmen bei der Verwendung mit Akkus
Diese können auslaufen oder explodieren, wenn sie unsachgemäß gehandhabt
werden. Beachten Sie folgende Sicherheitshinweise, wenn Sie Akkus zur Ver-
wendung an diesem Gerät handhaben:
■Verwenden Sie nur Akkus, die in dieser Bedienungsanleitung genannt
werden.
■Legen Sie die Akkus nicht in ein Feuer oder setzen Sie sie direkter Hitze aus.
■Um Schäden am Produkt zu vermeiden, stellen Sie sicher, dass Sie die Ak-
kus entfernen, wenn Sie das Produkt für längere Zeit nicht verwenden oder
wenn der Akku entladen ist.
■Sollte Akku-Flüssigkeit mit Haut oder Kleidung in Kontakt kommen, spülen
Sie sie sofort mit frischem Wasser ab.
■Laden Sie den Akku nicht unbeaufsichtigt.
■Nach Beenden des Ladevorgangs entfernen Sie das Ladegerät vom Netz-
strom.
7. Stromversorgung herstellen
7.1 Stromversorgung per Akku –Akkumontage
• Falls der Akku noch nicht eingelegt ist, schrauben Sie die Verschlusskappe des
Handgriffs/Akkufachs ab.
• Führen Sie den im Lieferumfang enthaltenen Akku (17) MIT DEN KONTAKTEN
NACH OBEN in das Akkufach ein. Drehen Sie den Akku unter leichtem Druck
so lange, bis das Ende des Akkus bündig mit dem Handgriff abschließt. Be-
achten Sie zwingend den richtigen Einsatz des Akkus mit den Kontakten nach
oben. Wenn der Akku falsch herum eingelegt wird, steht der Akku leicht über,
dieVerschlußkappelässtsichnichtkomplettaufschraubenundesndetkeine
Stromversorgung statt.
• Prüfen Sie den korrekten Sitz des Akkus.
• Drehen Sie die Verschlusskappe des Handgriffs / Batteriefachs (14) wieder zu.
• Das Gerät ist einsatzbereit.
7.2 Akku laden
Beachten Sie, dass die Walimex pro Ice Sword 300 Plus Leuchte nicht über die
Akku-Ladebuchse des Gerätes mit Strom für den Dauerbetrieb versorgt werden
kann. Der Betrieb erfolgt auschließlich per Akku. Laden Sie daher den Akku stets
rechtzeitig auf.
• Legen sie den Akku wie in Abschnitt 7.1 beschrieben in das Akku Fach im
Handgriff ein.
• Verbinden Sie das Rundkabel des Akku Ladegerätes (19) mit der Akku-Lade-
buchse (8,4V, 2A) (12) am Gerät.
• Verbinden Sie das Netzteil mit der Steckdose des örtlichen Stromnetzes
(AC100-220-240V/50-60Hz).
• Das Gerät beginnt automatisch mit dem Ladevorgang.
• Die Ladung des Akkus dauert i.d.R. maximal 3-4 Stunden.
• Trennen Sie nach dem Ladevorgang das Ladegerät von der Leuchte.
• Wenn die LED Leuchte längere Zeit nicht genutzt wird, entfernen Sie den Akku
aus dem Akkufach des Handgriffs.
HINWEIS
Örtliche Stromversorgung mit den Anschlusswerten des Geräts vergleichen.
Wenn die Werte nicht übereinstimmen, wenden Sie sich bitte an [e-mail].
HINWEIS
Schließen Sie das Netzteil nur an einer schutzgeerdeten Steckdose an.
Anwendungsempfehlungen zur Verwendung Ihres Akkus.
• Wechseln Sie spätestens den Akku, wenn das Licht der Leuchte anfängt zu
ackern.
• Schalten Sie das Gerät vor der Entnahme des Akkus über den entsprechenden
Schalter aus.
• Dies gilt ebenfalls für einen Wechsel oder das Hinzufügen weiterer Akkus bei
Modellen mit mehreren Akkuaufnahmen. Schalten sie vor dem Hinzufügen
oder Wechseln von Akkus vorher die Leuchte aus. Führen Sie während des
gewöhnlichen Betriebs der Leuchte keine weiteren Akkus in die entsprechen-
den Aufnahmen ein.
• Vermeiden Sie unbedingt eine Tiefenentladung Ihres Akkus und laden Sie
Ihren Akku innerhalb kurzer Zeit wieder auf. Dies gewährleistet die dauerhafte
Funktionalität und Leistungsfähigkeit Ihres Akkus.
HINWEIS
Nach Verwendung, trennen Sie das Gerät von der örtlichen Stromversorgung
indem Sie den Netzstecker ziehen.
WARNUNG
Montieren Sie das Gerät nur auf einem Stativ, das für Gewicht und Ab-
messungen des Geräts ausgelegt ist. Siehe Technische Daten.
Stellen Sie sicher, dass das Stativ mit dem montierten Gerät kippsicher und
rutschfest steht.

14 15
8. Gerät betreiben und bedienen
8.1 Gerät einschalten / ausschalten
• Stellen Sie die Stromversorgung wie in Abschnitt 7 beschrieben her.
• Drücken Sie für 1-2 Sekunden den EIN/AUS Knopf (8).
• DieLeuchtmittelbeginnenzuleuchtenunddie4-stugeAnzeigefürdenBatte-
rie Ladestatus wird aktiviert
• Um die Leuchte auszuschalten, drücken Sie erneut für 2-3 Sekunden den EIN/
AUS Knopf (8) und lassen diesen wieder los. Die Leuchte erlischt.
8.2 Einstellen der Helligkeit (Dimmfunktion) / am Gerät
• Schalten Sie die Leuchte wie in Abschnitt 8.1 beschrieben ein.
• Stellen Sie die gewünschte Helligkeit durch ein Drücken der Plus (7) oder
Minus (9) Tasten ein.
• Die Leuchtstärke kann in 9 Schritten von 10 bis 100% verändert werden.
•
Der Wert für die Leuchtstärke wird sofort vom Gerät übernommen und gespeichert.
Status LED zur
Signalisierung von
Fernbedienungsbefehlen
Taste Plus
Taste Minus
Status LED´s Anzeige
Ladestatus Akku
8.3 Aktivierung Blinkmodi
Die Walimex pro Ice Sword 300 Plus Leuchte verfügt über mehrere (Blink)modi. Es
können folgende Modi gewählt werden:
1. 5Hz Blinken
2. SOS Blinken
3. 2Hz Blinken
4. Dauerlicht
• Schalten Sie die Leuchte wie in Abschnitt 8.1 beschrieben an.
• DrückenSiehierfür1-2SekundendenEIN/AUSKnopf(8).InderRegelben-
det sich die Leuchte im Dauerlicht Modus.
• Drücken Sie zum aktivieren der oben genannten Blinkmodi den EIN/AUS Knopf
(8) KURZ.
• Drücken Sie den EIN/AUS Knopf (8) jeweils KURZ, um zwischen den unter-
schiedlichen Modi zu wechseln (Modi siehe obenstehende Übersicht).
• Stellen Sie den gewünschten Modus ein.
8.4 Einstellung Fernbedienungskanal an der Leuchte
Die Walimex pro Ice Sword 300 Plus Leuchte kann ebenfalls per Fernbedienung
gesteuert werden. Zur Steuerung mehrerer Leuchten mit einer Fernbedienung
stehen vier Kanäle zur Verfügung. Mit der Fernbedienung können folgende Funkti-
onen am Leuchtstab eingestellt werden: AN, AUS/STANDBY, Helligkeitsverstellung.
• Schalten Sie die Leuchte wie in Abschnitt 8.1 beschrieben an.
• Drücken und halten Sie den EIN/AUS Knopf (8) am Leuchtstab für 4-5
Sekunden, um die Einstellung des Fernsteuerungskanals am Leuchtstab zu
aktivieren.
•
Die4-stugeLEDAnzeigebeginntzublinkenundzeigtdenaktuellamLeuchtstab
eingestellten Kanal an.
• Stellen Sie einen Kanal von 1 bis 4 ein, hierbei steht z.B. eine leuchtende LED
für Kanal 1 und 4 leuchtende LEDs für Kanal 4.
• Stellen Sie den gewünschten Kanal durch ein Drücken der Plus (7) oder Minus
(9) Tasten ein.
• Drücken Sie erneut KURZ den EIN/AUS Knopf (8), um die Kanalwahl zu been-
den, die LEDs blinken nicht mehr und wechseln zurück in die standardmässige
Anzeige des Akkustatus.
• Der Kanal am Gerät wurde eingestellt.
• Stellen Sie den gleichen Kanal auf der Fernbedienung ein (siehe Abschnitt 8.6).
Knopf EIN/AUS, Kanalwahl,
Blinkmodi

16 17
der Fernbedienung leuchtet. Mit jedem Druck auf die <Funktionswahl> Taste
der Fernbedienung wechseln Sie zwischen der Einstellung der Helligkeit und
des Kanals.
• Der aktuell eingestellte Kanal der Fernbedienung wird im Display der Fernbe-
dienung angezeigt.
• Stellen Sie den gewünschten Kanal der Fernbedienung durch das Betätigen
der Plus <+> oder Minustaste < > auf der Fernbedienung ein.
• Wählen sie Kanäle von 1 bis 4 und stellen Sie den gleichen Kanal wie am
Leuchtstab ein.
• Drücken Sie die <Funktionswahl> Taste erneut, um die Kanalwahl zu be-
stätigen und wieder in das Einstellungsmenü der Helligkeitsverstellung zu
gelangen (Grundeinstellung).
• Die Leuchte ist jetzt bereit für die Steuerung per Fernbedienung.
• Das Display der Fernbedienung verfügt über eine automatische Abschaltung.
Um die Anzeige wieder zu aktivieren, drücken Sie kurz den <EIN/AUS> Knopf.
Übersicht Funktionswahl Displayanzeige der Fernbedienung:
• Rote Status LED - Einstellung Helligkeit per Fernbedienung
• Keine Status LED–EinstellungKanalderFernbedienung
• Grüne Status LED–LeuchtetbeiBetätigenderMinus<>und Plus <+>
Tasten auf
Knopf Minus <>
Knopf <Funktions- / Menüwahl>
Display
Knopf Plus <+>
Status LED Rot
= Dimmfunktion
Knopf <EIN/AUS>
8.5 Funktionstasten / Anzeigen der Fernbedienung / Menübeschreibung der
Fernbedienung
Anzeige (2-Ziffern) der Werte für
Helligkeit und Kanal
8.7 EIN/AUS schalten, Standby Modus per Fernbedienung
• Schalten sie den Leuchtstab ein, drücken Sie hierfür wie in Abschnitt 8.1
beschrieben für 1-2 Sekunden den EIN/AUS Knopf (8) am Leuchtstab.
• Drücken Sie den EIN/AUS Knopf der Fernbedienung einmal kurz um die Fern-
bedienung zu aktivieren.
• Stellen Sie sicher, das das Gerät und die Fernbedienung korrekt miteinander
verbunden und auf die gleichen Kanäle eingestellt sind. (siehe vorheriger
Abschnitt 8.4 und 8.6).
• Stellen Sie sicher, das die Fernbedienung auf den Dimmmodus eingestellt ist,
die ROTE Status LED im Display der Fernbedienung leuchtet.
• Drücken und halten Sie zum Ausschalten den Leuchte den EIN/AUS Knopf der
Fernbedienung für ca. 2 Sekunden.
• Der Leuchtstab erlischt und wurde in den Standby Modus versetzt.
• Drücken Sie zum Anschalten den Leuchte den EIN/AUS Knopf der Fernbedie-
nung KURZ.
• Der Leuchtstab beginnt zu leuchten.
8.8 Einstellen der Helligkeit (Dimmfunktion) per Fernbedienung
• Drücken Sie den EIN/AUS Knopf der Fernbedienung einmal kurz um die Fern-
bedienung zu aktivieren.
• Stellen Sie sicher, das das Gerät und die Fernbedienung korrekt miteinander
verbunden und auf die gleichen Kanäle eingestellt sind. (siehe vorheriger
Abschnitt 8.4 und 8.6).
• Überprüfen Sie, ob die rote Status LED im Display der Fernbedienung leuchtet
und somit die Dimmfunktion aktiviert ist.
8.6 Wahl des Kanals an der Fernbedienung/Synchronisierung Leuchte
Fernbedienung
• Legen Sie vor der ersten Nutzung ausreichend geladene und kompatible
Batterien (2xAAA1,5 V) in die Fernbedienung ein.
• Schalten Sie die Leuchte am EIN/AUS Knopf (8) ein (falls noch nicht erfolgt).
Die Fernbedienung funktioniert nicht, wenn die Leuchte ausgeschaltet ist.
• Drücken Sie den EIN/AUS Knopf der Fernbedienung einmal kurz um die Anzei-
ge zu aktivieren.
• Wählen Sie das Einstellungsmenü der Kanalwahl, es leuchtet KEINE Status
LED im Display der Fernbedienung.
• Falls die Kanäle nicht korrekt eingestellt sind, drücken Sie so oft auf die
<Funktionswahl>Taste der Fernbedienung, bis KEINE Status LED im Display
-
-
-

18 19
Fernbedienung
funktioniert nicht
Keine Batterien eingelegt Batterien einlegen
Leuchte ist ausgeschaltet Gerät per EIN/AUS Schalter
einschalten
Falsche Kanalwahl
Korrekte Kanalwahl vornehmen
Gerät ist defekt
Wenden Sie sich an unseren
Service! Reparaturen dürfen
nur von einer Elektrofachkraft
durchgeführt werden
• Falls nicht die Dimmfunktion eingestellt ist, drücken Sie so oft auf die
<Menüwahl> Taste der Fernbedienung, bis die rote Status LED im Display
der Fernbedienung leuchtet. Mit jedem Druck auf die <Menüwahl> Taste der
Fernbedienung wechseln Sie zwischen der Einstellung der Helligkeit und des
Kanals.
• Der aktuell an der Fernbedienung eingestellte Wert für die Helligkeit wird in
Prozent im Display der Fernbedienung angezeigt.
• Stellen Sie den gewünschten Wert für die Helligkeit der Leuchte durch das Be-
tätigen der Plus <+> oder Minustasten <-> auf der Fernbedienung ein. Mit dem
erstmaligen Einstellen eines neuen Wertes werden die Werte an der Leuchte
automatisch mit den Einstellungen der Fernbedienung synchronisiert.
• Die Leuchtstärke kann in 1% Schritten von 10 bis 99% eingestellt werden.
9. Gerät transportieren, lagern
WARNUNG
Brandgefahr durch heiße Geräteteile. Lassen Sie das Gerät vollständig abkühlen.
• Gerät ausschalten (siehe Gerät einschalten, ausschalten)
• Gerät vollständig abkühlen lassen
• Akkuladekabel vom Gerät abziehen
• Gerät ggf. reinigen (siehe Gerät reinigen)
• Gerät und alle demontierten Elemente in die Artikelverpackung legen und ent-
sprechend den Vorgaben in den Technischen Daten transportieren oder lagern
(siehe Technische Daten).
10. Probleme beheben
Problem Mögliche Ursachen Abhilfe
Gerät ist
eingeschaltet,
zeigt aber keine
Funktion
Kein Akku eingelegt Akku einsetzen
Akku falsch herum
eingesetzt Akku korrekt einsetzen
Akku ist leer Akku laden
Leuchtmittel
leuchten nicht
Gerät ist ausgeschaltet Gerät einschalten
Gerät ist defekt
Wenden Sie sich an unseren
Service!
Reparaturen dürfen nur von
einer Elektrofachkraft durch-
geführt.
11. Gerät instand halten und reinigen
WARNUNG
Stromschlaggefahr und Brandgefahr durch Kurzschluss
Lassen Sie das Gerät sofort durch eine Elektrofachkraft reparieren.
WARNUNG
Schneide- und Splittergefahr durch zerbrechende oder berstende Leuchtmittel.
Reinigen
WARNUNG
Stromschlaggefahr
■Bringen Sie das Gerät niemals mit Feuchtigkeit oder Wasser in Berührung
■Ziehen Sie stets den Netzstecker, bevor Sie das Gerät reinigen
Gerät Reinigung
Gehäuse Leichte und hartnäckige Verschmutzungen vorsichtig mit
einem feuchten Tuch beseitigen
Leuchtmittel Mit Staubpinsel oder trockenem, weichem Tuch abtupfen
HINWEIS
Reinigen Sie die Leuchtmittel nicht mit Wasser. Bereits geringe Rückstände an
den Leuchtmitteln können zum Bersten der Leuchtmittel führen

20 21
Diffusor weiß, orange (wechselbar)
Gewicht Leuchte 890g
Gewicht Ladegerät 480g
Gewicht inkl. Verpackung 2.100g
Maße Leuchte 565 x 52mm
MaßeLeuchtäche 360 x 45mm
Akku und Netzteil
Kompatible Akkutypen Propritärer Akku
Akku Kapazität 4.400mAh 7.2V 31,68Wh
Stromversorgung Ladegerät AC 100 - 240V / 50-60Hz
Ausgabeleistung Ladegerät DC 8.4V 2A
Betriebsdaten
Zulässige Betriebsbedingung -20°C bis + 50°C
Lagerbedingungen Trocken und staubfrei in der Originalverpa-
ckung oder Tasche, bei -20°C bis + 50°C
Fernbedienung
Stromversorgung 3.0V (2x AAA 1,5 V) Batterien oder Akkus
(nicht enthalten)
Frequenz 2.4GHz
Reichweite ≥50m
Kanäle 4
Standby Zeit >1 Jahr
Abmessungen 85mm x 45mm x 28mm
Gewicht 50g
Betriebstemperaturen -20°C to + 60°C
Lieferumfang
LED Leuchtstab, Diffusor orange,
Fernbedienung, Akku Ladegerät, Tasche,
Anleitung, Deutsch/Englisch
15. Technische Daten
Gerät Ice Sword 300 Plus
Artikel Nummer 22044
Max. Leistung 20 Watt
Modellvariante Daylight
Anzahl LED´s verbaut 312
Anzahl LED´s Daylight 312
LED Variante High-Quality Foto-Video LED
Farbtemperatur 5.600 ± 200K / 3.200K mit Diffusor
Lichtstrom 2.400LM
Farbwiedergabeindex CRI ≥90Ra
Dimmbar 10-100%
Synchrone Steuerung mehrerer
Leuchten Ja, 4 Kanäle
Flickerfrei ja
Lebensdauer LED (Stunden) 50.000
14. Verweis auf die Konformitätserklärung
„Hiermit erklärt WALSER GmbH & Co. KG, dass sich die Fernbedienung und der
integrierte Funkempfänger in Übereinstimmung mit den grundlegenden Anforde-
rungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU
bendet“.DieKonformitätserklärungkannunterfolgenderAdresseangefordert
werden: [e-mail].
12. Zubehör
In unserem Webshop unter www.foto-walser.dendenSiedasoptimaleZubehör
zu Ihrem Gerät wie z.B.
• 12138 Walimex pro WT-806 Lampenstativ, 256cm
• 21424 Walimex pro GN-806 Lampenstativ 215cm
13. Entsorgung und Umweltschutz
Entsorgen Sie das Gerät bei einer gesetzlich vorgeschriebenen Rücknahmestelle
wie z.B. beim Hersteller, Elektronikfachmärkten oder örtlichen Entsorgungsstellen.
Dieser Service ist für Sie kostenlos.

22 23
Wir sind für Sie da!
Sollten Sie Hilfe oder eine kostenfreie, individuelle Beratung durch unser
geschultes Fachpersonal benötigen, dann freuen wir uns, wenn Sie mit unserem
Serviceteam Kontakt aufnehmen.
Wir helfen Ihnen gerne!
Ihr Team von WALSER
E-Mail/Homepage
[e-mail]
www.walser.de
Unsere Postanschrift:
WALSER GmbH & Co. KG
Senefelderstrasse 23
86368 Gersthofen
Deutschland
Unser Garantieversprechen
WALSER ist bekannt für seine hochwertige Verarbeitung, beste Funktionalität und
einen kundennahen Service. Um unserem außergewöhnlichen Serviceniveau zu-
sätzlichen Ausdruck zu verleihen, geben wir für dieses Walimex pro Produkt eine
Garantie von 2 Jahren. Diese Garantie ist nur in Verbindung mit Ihrem Kaufbeleg
gültig.
Wenn Sie unsere Garantie in Anspruch nehmen wollen, kontaktieren Sie uns bitte
per Mail unter [e-mail].
UnserumfassendesGarantieversprechenunddenGarantieumfangndenSie
unter www.foto-walser.de/garantie
Niclas Walser
Inhaber

24 25
EN Instruction Manual
We are pleased that you have chosen a Walimex pro product by WALSER.
The Walimex pro Ice Sword 300 Plus is perfect as a hand-held, continuous light
source for professional illumination of all kind of photo and video recordings.
Thanks to splash water and dust protection, this powerful light stick is suitable for
both outdoor and studio use and delivers high-quality light whenever and wherever
you want it! It is additionally controllable by remote control. Thanks to a powerful
battery, the use of this light bar is really possible anywhere and anytime.
Features:
• Powerful and versatile tube light with 312 LEDs, 20watts of power for 2,400
lumens
• 10-100% dimmable, color temperature 3,200 or 5,600Kelvin, even light distributi-
on thanks to diffuser (white and orange)
• Very long operating time thanks to changeable 4,400 mAh battery
•
High quality workmanship with aluminum housing, splash water and dust protection
• Very easy operation on the device or by remote control
• Freehand use or mounting on a tripod/lamp stand thanks to 1/4 inch thread in the
handle
We hope you enjoy using our product
Your team from WALSER!
■Please read these instructions for use thoroughly before you use this new
equipmentforthersttime.Itcontainseverythingyouneedtoknowinorder
to avoid damage to persons or property.
■Strictly follow all notes on safety in these instructions for use.
■Keep these instructions for use in a safe place. If you sell your equip-ment
or pass it on to someone else, you should also pass on these instructions
for use.
1. Understanding these instructions for use correctly
1. 1 Markings on the device
This symbol indicates, that your device meets the
safety requirements of all applicable EU-directives.
Waste disposal and protection of the environment
Electric and electronic appliances as well as batteries must not be
disposed of together with domestic waste. The user is legally obliged
to return electric and electronic appliances as well as batteries to
specially set up public collecting points or the sales outlet once they
have reached the end of their service life. Details are regulated
by national law. The symbol on the product, the instructions for
use or the packaging refers to these provisions. The recycling, the
material-sensitive recycling or any other form of recycling of waste
equipment/batteries is an important contribution to the protection of
our environment.
1.2 Identications in these instructions for use
Identication Meaning
Draws your attention to the dealing with and the effect of
safety information.
WARNING Draws you attention to a dangerous situation, which can
result in severe or even fatal injury, if not avoided.
CAUTION Indicates a hazardous situation, which, if not avoided, may
result in minor or moderate injury.
NOTE Draws your attention to possible material damage and
other important information in connection with your equip-
ment.

26 27
WARNING
Danger of electric shock, re through short-circuit
A short-circuit could be caused through defect cables and through humidity or
moisture. A short-circuit can warm up the conductors, so that there isolation will
meltorevenmeltthoroughly.Thiscouldleadtore.
■Please just use the original cables, which are included in delivery. They are
aligned for your device and guarantee the necessary safety for you and your
device.
■Don´t operate the device with wet hands or feet.
■Operate the device only in dry rooms.
■Don´t operate the device outdoors.
■Please only follow this instruction manual for cleaning your device.
■Make sure, that cables and conductors won´t be damaged. Damages could
becausedthroughheatimpact,chemicalinuenceorthroughmechanical
impacts as rubbing, bending, tearing, rolling over or nibbling animals.
■Prevent your device for falling-off. In case of falling-off, please let an electrici-
an check the device before switching on again.
■If your device should be damaged or defect or if you notice a burning smell:
Disconnect the power supply by pulling out the power cord. Never operate
yourdevicewithdamagedhousing,damagedreector,defectmodeling
lamp,defectashtubeordamagedpowercord.Don´topenthedevice.
Never repair the device on your own. The device should only be repaired by
electricians.
■Please follow this instruction manual for maintaining your device.
■Pleasejustusespareparts,whichareconformtotherequiredspecications.
■Illuminants must only be replaced by a skilled electrician
2. Important safety information
WARNING
Danger of blinding and eye damage
The optical radiation of the LED lamp can blind the eyes and cause after-
vision, if humans or animals look directly at the light source. This can lead to
accidents and eye damage.
Make sure that humans or animals do not look directly into the illuminant
and keep a safe distance of at least 5m, if necessary use diffusers between
lamp and model or object. Do not use the lamp for illumination purposes when
shooting small children or babies.
WARNING
Danger of crashing, entrapment, burning and re through the falling down
of the device
Theweightoftheashis,dependingonthemodelupto2000g.
■Make sure, that the device is always positioned tilt and skid resistant and
stored securely.
■Make sure that all fastening screws have been properly tightened.
■Keep out of reach of children and animal. They could overturn the device.
■Avoid placing cables where they can be tripped over. The device could be
overturned.
WARNING
Danger of electric shock, burn hazard
Please note, that the device is still connected with the supply voltage even if it is
switched off. Just after disconnecting the device from the power supply through
pulling out the power cable, the device is actually de-energized.
■Switch off your device when it is not in use.
■Switch off your device before mounting and maintenance and disconnect
from power supply.
■Protect your device against unintended switching-on.
■Unplugthepowercord,iftheashisnotinuseforalongtime.

28 29
WARNING
Precautions when using with rechargeable battery
These can run out or explode, if inappropriately handled. Please observe the fol-
lowing safety notes when handling the rechargeable battery for use with this unit:
■Use only rechargeable batteries mentioned in these operating instructions.
■Donotlaytherechargeablebatteryintoreorexposethesetodirectheat.
■To prevent the product from being damaged make sure you have removed
the rechargeable battery if you will not use the product over a longer period of
time or if the rechargeable battery has been discharged.
■Ifbatteryuidhascomeintocontactwithskinorclothes,ushitoffimmedia-
tely with fresh water.
■Do not recharge the rechargeable battery unattended.
■Oncethereachargingprocessisnished,disconnectthechargerfromthe
power supply.
WARNING
Fire danger through overheating
The device can overheat, if you operate it with covered ventilation slots. The
deviceitselforeasilyinammablematerialsinclosedistancecouldcatchre.
■Don´t cover the ventilation slots of the device during operation.
■Removeeasilyinammablematerials.
■Pleasejustusespareparts,whichareconformtotherequiredspecications.
WARNING
Danger of burning on hot parts
■The illuminant may reach temperatures of up to 40°C.
■Don´t touch the parts during operation and cooling down.
■Please cool down your device before starting any mounting or maintenance
arrangements.
WARNING
Danger of cutting and splintering caused by bursting illuminant
Illuminantscanbreakorsplinterwhenbangingagainsttheoodlight.Splinters
can cause eye and skin injuries.
■Handle illuminants with care, to avoid breakage.
■Make sure you do not touch the illuminant by accident when mounting or
replacing accessories.
WARNING
Danger of suffocation caused by small parts
Keep the device out of the reach of children and pets.
3. Unpacking and checking the device
• Carefully unpack the package content.
• Check whether the scope of delivery is complete.
•PleasendfullscopeofdeliveryforyourdeviceonPage41.
• Check whether the scope of delivery is free of damage.
NOTE
If the scope of delivery is incomplete or damaged, please contact:
[e-mail]
Within the scope of product improvements we reserve the right for technical and
opticalchanges.NotsubjecttoidenticationasperRL2010/30/EC–Notsuitable
for illumination purposes in households. Specially developed for photo and video
shooting requirements.

30 31
4. Overview of components and control elements
1 Luminous surface
2 LED bulbs
3 Lamp housing and diffusor white
4 Cap diffusor
5 Handle
6 Control panel
7 Button Plus
8 ON/OFF button
9 Button Minus
10 Status LED signal transmission
(lights up when using the remote
control)
11
Battery charging status (4 levels LED)
12 Battery charging socket (8,4 V, 2A)
13 Cap battery charging socket
14 Cap handle/battery compartment
15 1/4 inch threaded connection
Light wand
Accessories
16 Warmlight Diffusor (orange)
17 Battery (4400 mA, 7,4 V)
18 Remote control
19 Battery charger
20 Carrying bag
1
2
3
5
8
12
13
11
191816 17
WARNING
With any action you take you should pay attention to the safety notes in
the corresponding paragraphs.
6. Preparing the device for use
6.1 Assembly and disassembly of the warm light diffuser
• Unscrew the diffuser cap (4).
• Insert the orange diffuser.
• Close the diffuser cap (4) again.
• The diffuser is fully assembled.
6.2 Mounting on a lamp stand via 1/4inch thread
As an alternative to free-hand use, you can mount the Walimex pro Ice Sword 300
Plus on a tripod/stand using the 1/4 inch thread (15) in the handle cap (14).
• Attach the light wand to the handle/battery compartment cap (14) with a 1/4
threaded connection on your stand/tripod head.
• When using a separate tripod head, the lamp can also be used tilted. During
the tilt angle adjustment, hold the LED light with one hand.
• Finally, check the secure position of the light wand again.
• The LED light is fully mounted.
5. Quick reference guide
NOTE
Detailed instructions for the following activities can be found in the relevant sec-
tions of these instructions for use. Strictly follow the sequence of the following
activitiesduringrsttimeuse,topreventdamagetothedevice.
4
1514
7
9
10
6
WARNING
Only mount the device on a stand that has been designed for the weight
and dimensions of the device. Seetechnicalspecications.
Make sure that the tripod with the mounted device is safe against tipping over
or slipping.
NOTE
Please follow the user information issued by the stand manufacturer.
20

32 33
7. Power supply
7.1 Battery power supply - battery installation
•
If the battery isn´t yet inserted, unscrew the cap of the handle/battery compartment.
• Insert the supplied battery (17) WITH THE CONTACTS UP into the battery
compartment. With light pressure, turn the battery until the end of the battery
tswiththehandle.
• Check the correct position of the battery.
• Close the cover of the handle / battery compartment (14) again.
• The device is ready for use.
7.2 Charging the battery
Please note that the Walimex pro Ice Sword 300 light can not be supplied with
power for continuous operation via the battery charging socket of the device. The
operation is done exclusively by battery. Therefore, always charge the battery early
enough.
• Insert the battery into the battery compartment in the handle as described in
section 7.1.
• Connect the round cable of the battery charger (19) to the battery charging
socket (8,4V, 2A) (12) on the device.
• Connect the plug of the power adapter into the socket of your local power
supply (AC 100-220-240V/50-60Hz).
• The device starts charging automatically.
• Disconnect the charger from the lamp after charging
• If the LED lamp is not used for a long time, remove the battery from the battery
compartment of the handle.
Recommendations for using your battery.
•Changethebattery,atthelatest,whenthelightstartstoicker
• Switch the device off before removing the battery.
• This also applies for changing or adding another battery in models with several
battery mounts. Switch the light off before adding or changing the battery, and do
not insert other batteries into the mount while the light is being used.
• Do not let the battery charge level go too low, and charge up your battery as
soon as possible. This ensures the longer battery life.
• Please remove the battery from the battery mount while transporting or storing
the device. This is to prevent damage to the battery mounts during transportation
and prevents the battery becoming uncharged unintentionally.
• To maintain the performance of your battery, we recommend letting the battery
run down completely and then recharging it around once a month.
• Please remove the battery from its mount after using your device
WARNING
Precautions when using with rechargeable battery
These can run out or explode, if inappropriately handled. Please observe the fol-
lowing safety notes when handling the rechargeable battery for use with this unit:
■Use only rechargeable batteries mentioned in these operating instructions.
■Donotlaytherechargeablebatteryintoreorexposethesetodirectheat.
■To prevent the product from being damaged make sure you have removed
the rechargeable battery if you will not use the product over a longer period of
time or if the rechargeable battery has been discharged.
■Ifbatteryuidhascomeintocontactwithskinorclothes,ushitoffimmedia-
tely with fresh water.
■Do not recharge the rechargeable battery unattended.
■Oncethereachargingprocessisnished,disconnectthechargerfromthe
power supply.
NOTE
Onlyusebatteriesintendedforthedevice–seetechnicalspecications.After
use remove the batteries from the battery compartment.
NOTE
Compare the local electric power supply with the connection values of the
device. Should the connection values not match, please contact [e-mail].
NOTE
Only connect the power supply unit to an earthed plug.
NOTE
After use, disconnect the device from the local power supply by simple pulling
out the mains plug.

34 35
8. Operating the device
8.1 Switching the device on/off
• Make the power supply as described in section 7.
• Press the ON / OFF button (8) for 1-2 seconds
• The LED bulbs start to light up and the 4-level battery charging status indicator
LED´s turns on.
• To turn off the light, press the ON / OFF button (8) again for 1-2 seconds.
8.2 Setting brightness (dimmer function) on the device
• Turn on the light as described in section 8.1.
• Adjust the desired brightness by pressing the Plus (7) or Minus (9) buttons
• The brightness can be changed in 9 steps from 10 to 100%.
8.3 Activation of ash modes
TheWalimexIceSword300Pluslighthasseveralashmodes.Thefollowing
modes can be selected
1. 5 Hz ash
2. SOS signal
3. 2 Hz ash
4. Continuous light
• Turn on the light as described in section 8.1.
• Press the ON / OFF button (8) for 1-2 seconds. Normally, the lamp is in conti-
nuous light mode.
• Toactivatetheaboveashingmodes,presstheON/OFFbutton(8)BRIEFLY.
• Press the ON / OFF button (8) to switch between the modes (for available
modes see overview above).
• Set the desired mode.
Status LED for signaling
remote control commands
Button Plus
Button Minus
Status LEDs battery charge
8.4 Setting the remote control mode on the light wand
The Walimex pro Ice Sword 300 Plus light can also be controlled by remote control.
There are four channels available to control multiple lights with one remote control.
The following functions can be set on the light wand with the remote control: ON,
OFF / STANDBY, brightness adjustment.
• Turn on the light as described in section 8.1.
• Press and hold the ON/OFF button (8) on the light wand for 4-5 seconds to
activate the setting of the remote control channel on the light wand.
• The4-levelLEDdisplaystartstoashandshowsthechannelcurrentlyseton
the light bar.
• Set a channel from 1 to 4, e.g.one shining LED for channel 1 and 4 shining
LEDs for channel 4.
• Channels from 1 to 4 can be set.
• Set the desired channel by pressing the Plus (7) or Minus (9) buttons.
• Press the ON / OFF button (8) again SHORT to end the channel selection, the
LEDsstopashingandreturntothedefaultbatterystatusdisplay.
• The channel on the device has been set.
• Set the desired channel by pressing the Plus (7) or Minus (9) buttons.
• Set the same channel on the remote control (see section 8.6).
Button ON/OFF, channel
selection,ashmode

36 37
• If the channel selection mode is not set, press the <Menu> button of the remo-
te control. Each time you press the <Menu> button on the remote control, you
switch between setting the brightness and the channel selection.
• The currently set channel is displayed and the channel selection is activated if
NO status LED on the remote-control display is displayed.
• Set the desired channel by pressing the plus <+> or minus < > buttons on the
remote control.
• Select channels from 1 to 4 and set the same channel as on the light stick.
•
Pressthe<Menu>keyoftheremotecontrolagaintoconrmthechannelselec-
tion and return to the brightness adjustment settings menu (default setting).
• The lamp is now ready for remote control.
• The display of the remote control has an automatic switch off function. To
reactivatethedisplay,pleasepressthe<ON/OFF>buttonbriey.
Overview functions remote control display:
• Red status LED–Settingbrightnessbyremotecontrol
• No status LED–Settingchannelbyremotecontrol
• Green status LED–Illuminateswhentheminus<>andplus<+>buttons
pushed
Minus <>button
<Menu function selection> button
Display
Plus <+> button
Status LED red
= dimming function
ON/OFF> button
8.5 Function buttons / display data / menu description of the remote control
Display (2-digits), shows the values
for brightness and channel
8.7 Switch ON/OFF, Standby mode via remote control
• Turn on the light by pressing the ON / OFF button (8) on the light stick for 1-2
seconds as described in section 8.1.
• BrieypresstheON/OFFbuttonontheremotecontroloncetoactivatethe
remote control.
• Make sure that the device and the remote control are correctly connected and
set to the same channels. (see previous sections 8.4 and 8.6).
• Make sure the remote control is set to dimming mode and the RED status LED
on the remote control‘s display is lit.
• To turn off the light, press and hold the ON / OFF button on the remote control
for about 2 seconds.
• The light wand goes out and has been set into standby mode.
• To turn the light on again, press the ON/OFF button on the remote control
BRIEFLY.
• The tube light starts to light up.
8.8 Setting brightness (dimmer function) via the remote control
• PresstheON/OFFbuttonontheremotecontroloncebrieytoactivatethe
remote control.
• Ensure that the device and the remote control have been correctly paired up
and the same channels set. (See previous section 8.4 and 8.6).
• Check that the red status LED on the remote control‘s display is on and that
the dimming function is activated.
• If the dimming function is not set, press the <Menu> key on the remote control
until the red status LED on the remote control‘s display lights up. Each time
you press the <Menu Select> button on the remote control, you can switch
between the brightness and the channel settings menu.
8.6 Selecting the channel on the remote control/synchronizing the lamp and
remote control
• Beforerstusingthedevice,insertsufcientlychargedcompatiblebatteries
(2x AAA 1.5 V) into the remote control.
• Switch the device on with the ON/OFF switch (8) (if not already done). The
remote control will not work if the the lamp is switched off.
• PresstheON/OFFswitchontheremotecontroloncebrieytoactivatethe
remote control display
• Select the channel selection setting menu, NO status LED will light on the
remote control display.
-
-
-

38 39
Remote control
does not work
No batteries inserted Insert batteries
Device ist switched off via
power switch
Switch on the device with the
ON/OFF switch
Wrong channel selected
Make correct channel selection
The device is defective
Contact our service! Repairs
may only be done by a quali-
edelectrician
• Set the dimming mode, the red status LED lights up.
• The brightness value currently set on the remote control is displayed in % on
the remote control display.
• Set the desired light output by pressing the plus <+> and minus <-> buttons
on the remote control. The values on the lamp are automatically synchronized
withthesettingsoftheremotecontrolifanewvalueissetforthersttime.
• The brightness changes and the selected values are displayed on the remote
control display.
9. Transporting, storing the device
WARNUNG
Dangerofrecausedbyhotpartsoftheequipment.Allowthedevicetocooldown
completely.
• Switch off the device (See „Switching the device on, off).
• Allow the device to cool down completely.
• Unplug the power supply cable from the device.
• Ifnecessarycleanthedevice(See„Cleaningthedevice“).
• Lay the device and all disassembled elements into the original article packaging
boxandtransportofstoreasspeciedinthetechnicalspecications.Seetechni-
calspecications.
10.Troubleshooting
Problem Possible cause Remedy
The device is
switched on, but
does not show any
function.
No batteiy installed Install the battery
Battery inserted wrong Insert the battery correctly
Battery is
exhausted Charge the battery
The illuminants
doesnotlight“
Device ist switched off Switch on the device
The device is defective
Contact our service! Repairs
may only be done by a quali-
edelectrician
11. Maintaining the device and cleaning
WARNING
Danger of electric shock and danger of re due to short circuit.
Have the device repaired by an electrician immediately.
WARNING
Danger of cutting and splintering caused by bursting illuminant
Cleaning
WARNING
Danger of electric shock
■Do not bring the device into contact with moisture or water.
■Always pull out the power supply plug before starting to clean the device.
Device Cleaning
Housing Useamicroberclothtoremovelightandstubborndirt.
Illuminant Clean off dirt with a dust brush or a dry, soft cloth.
NOTE
Do not clean the illuminant with water. Even slightest residues on the
illuminant can cause bursting of the illuminant.
