Wamsler TYP10180 O Series Installation instructions

Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Kandalló használati útmutató
D
TYP10180 O... TYP10181 R... TYP10182 HERA..TYP10183 P...
TYP11180 O..
. TYP11181 R... TYP11182 H… TYP11183 P...
GB
TYP10186 W... TYP10187 OPUS TYP10189 K...
TYP11186 W...
TYP11187 OPUS
TYP11189 K...
IT
FR
HU

2
D
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie
die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissens-
werte sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort............................................................................................................2
Inhaltsverzeichnis ...........................................................................................2
SICHERHEITSHINWEISE..............................................................................3
1. Bedienung .................................................................................................5
1.1 Geräteaufbau............................................................................................5
1.2 Inbetriebnahme.........................................................................................6
1.3 Außerbetriebnahme..................................................................................8
1.4 Hinweise zum Heizen ...............................................................................8
1.5 Reinigung und Pflege................................................................................8
1.6 Störungsursachen, Behebung ................................................................11
2. Aufstellung ..............................................................................................12
2.1 Vorschriften.............................................................................................12
2.2 Aufstellräume..........................................................................................12
2.3 Geräteabstände ......................................................................................12
2.4 Schornsteinanschluss.............................................................................13
3. Technische Daten ...................................................................................15
3.1 Maßzeichnungen, Daten.........................................................................15
3.2 Maße.......................................................................................................16

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und
europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN
4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeili-
che Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifi-
zierten Fachmann aufstellen und anschließen. Zur korrekten Funktion Ihres Gerätes muss
der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand und
mind. bis 400°C belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung gründ-
lich durchlesen und den zuständigen Bezirksschornsteinfegermeister / Bezirksbeauftragte in-
formieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 - 15 Pa Unter-
druck aufweisen und darf kurzzeitig 18 Pa betragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tragen, um
Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in der
Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht überschritten
werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens
besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, un-
terliegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
a. Naturbelassenes Scheitholz (bis max. 33cm Länge)
b. Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder oder
Holzwolle verwendet werden.
10.Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplattenresten,
feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zeitungen, Pappe
o.ä. ist verboten!
11.Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen.
Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine
Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Tem-
peratur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.
12.Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungsanlei-
tung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge oder einen
Schutzhandschuhe zur Bedienung.
13.Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schorn-
steinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur lang-
sam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem
soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im
Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.
14.Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf Maximum öffnen! Warten Sie nach dem öffnen der Luftzufuhr ausreichend
lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die Heiztüre. Wenn Sie
nach diesem Muster vorgehen, können Sie sicher sein, nie eine Verpuffung erleben zu
müssen, denn sollte wirklich unverbranntes Verbrennungsgas im Brennraum gewesen sein,
hätten Sie dieses mit dieser Vorgehensweise verhindert. Also, nach jeder
Brennstoffaufgabe den Primärluftregler zuvor ganz öffnen und erst wieder nach entzünden
der Brennstoffauflage einstellen.
D

4
15.Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände abgestellt
oder angelehnt werden. Sicherheitsabstände beachten!
16.Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen. Bei unzu-
reichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu verwenden.
17.Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die Griffe
und Bedieneinrichtungen sehr heiß werden. Machen Sie während des Heizbetriebes anwe-
sende Kinder, Personen und Tiere darauf aufmerksam. Verwenden Sie zur Bedienung den
beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16
Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedienen.
18.Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist und
besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
19.In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass die
Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer geringen
Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kontrolle in Betrieb
zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.
20.Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann
kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der
Abgasrohre erfolgen.
21.Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie
sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler.
Es sind nur Original Wamsler - Ersatzteile zu verwenden.
22.Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten
sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luf-
theizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleis-
tung und Garantie.
23.Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstellungsraum
entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren
stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvo-
lumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer,
kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt
werden (min. 150cm²).
24.Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien - seit-
lich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der Bedie-
nungsanleitung und/oder dem Typenschild.
25.Die Feuerstätte darf nicht verändert werden.

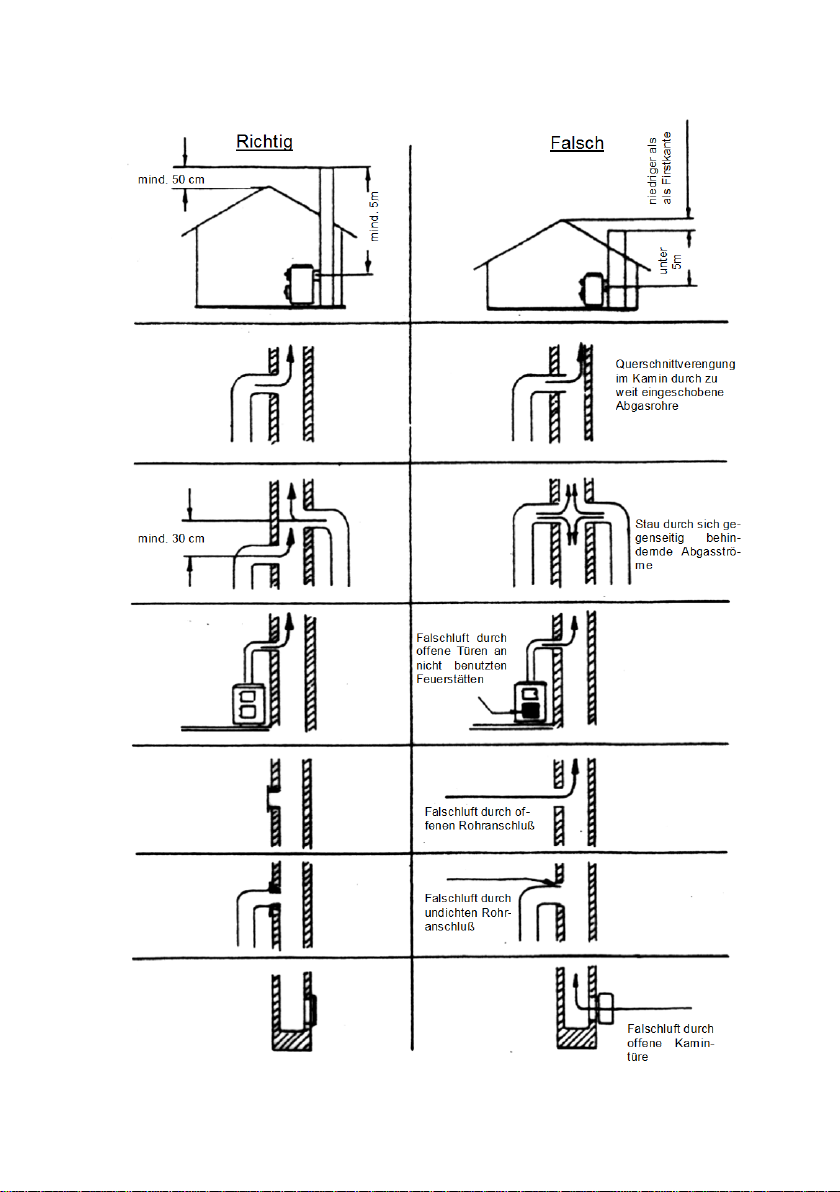

26.Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbele-
gung 5m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens vorgesehenen
Schornstein muss vorher eine Berechnung nach EN 13384 erfolgen (Schornsteinfeger).
27.Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und verständi-
gen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen. Danach unbedingt
den Schornstein vom Fachmann überprüfen lassen.
28.Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch
niemals völlig ausgeschlossen und stellt keinen Mangel dar.
29.Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderun-
gen normal und kein Grund zur Reklamation.

5
1. Bedienung
1.1 Geräteaufbau
Abgasstutzen
Ausmauerung
Fülltür
Türgriff
Lagerfach f.
Brennmaterial
Aschenkasten
Primärluftschieber
Typschild an
der Rückwand
Brennstoffwähler

6
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brenn-
stoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewähr-
leistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Rest-
feuchte von max. 20% und Braunkohlenbriketts.
Bei den Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite
montiert. Bei Holz, Sekundärluftschieber (Brennstoffwähler) auf Stellung 2 „H“ stel-
len, bei Kohle auf Stellung 1 „K“ stellen.
Brennstoffart
Heizwert ca. kWh/kg
Braunkohlebriketts
Hartholz
Weichholz
Holzbrikett nach DIN 51731
5,3 – 5,5
4,0 – 4,2
4,3 – 4,5
5,0 – 5,2
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Pellets, Rinden, Spanplatten-
resten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier
und Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder
verwendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästi-
gung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen
öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen.
Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden,
so können diese Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen.
Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-
geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre-
chen (Typenschild).
Verbrennungslufteinstellung:
Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.
Brennstoff
Primärluftschieber
Stellung
Brenn-
stoffwähler
Stellung
Brenn-
dauer
8 kW
6 kW
Anheizen
IIII
IIII
H
-
Scheitholz
Nennwär-
meleistung
II  H ca. 0,75 h
Braunkoh-
lebrikett
Nennwär-
meleistung
III  K ca. 1 h
Außerbetriebnahme
I
I
K
-
Tabelle 1

7
Füllmengen / Anzünden:
6 kW TYP111
NWL Scheitholz max. 1,4 kg, ca. 2-3 kleine Scheite pro Füllung,
bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max.
33cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten,
NWL Braunkohlebrikett max. 1,6 kg (ca. 2 Stk.) auf Grundglut auf-
legen
Holzbrikett nach DIN 51731 max. 1,2 kg, evtl. zerkleinern
8 kW TYP101
NWL Scheitholz max. 2,0 kg, ca. 3-4 kleine Scheite pro Füllung, bei Anzündvorgang
Holz kreuzschlichten, Scheitholzlänge max. 33cm, Durchmesser Ø 5 - 12 cm, Rund-
linge spalten,
NWL Braunkohlebrikett max. 2,2 kg (ca. 3 Stk.) auf Grundglut auflegen
Holzbrikett nach DIN 51731 max. 1,6 kg, evtl. zerkleinern
Erstes Anheizen
•Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte
über dem Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der
Sichtscheibe rückstandsfrei zu entfernen.
Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät
ist dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftschieber
und Brennstoffwähler (Bild 3) entsprechend der Tabelle 1 einstellen.
Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben.
Darauf erst ein kleineres, dann größeres Holz geben, anzünden und Heiztür wie-
der verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grund-
glut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber
entsprechend der Tabelle 1 „Verbrennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial,
damit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen
könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für
gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stun-
de auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max.
Temperatur nicht erreicht werden, so können diese Erscheinungen auch später
noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da
sonst die Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausrei-
chendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu be-
achten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar
Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür
zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhan-
den sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.

8
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Gerä-
ten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im
Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann
aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel
dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Um-
welt. Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen
Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr ge-
ring sein kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein
wenig geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zu-
nächst ein sogenanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-
Wolle im Ofen oder in der Reinigungsöffnung des Schornsteins entzündet. Der
Rost (Bild 5) sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden
(wenn vorhanden), um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der
Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei noch
heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie da-
bei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag einge-
schoben wird.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr
des Überheizens besteht, was zu Beschädigungen am Gerät führen kann.
Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine
reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und
nicht durch Reduzierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wert-
stabilität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und
schonen unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte
(Bild 7 Nr. 2) nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder
wenn das Abgasrohr entfernt wird, von oben gereinigt werden.
Die Umlenkplatte (Bild 7 Nr. 2) ist nach dem Reinigen wieder ganz nach hinten zu
schieben.

9
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren.
Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wen-
den Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe
Typschild) an Ihren Fachhändler.
Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten sau-
beren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaske-
ramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit
einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und
erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sicht-
scheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel
dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flä-
chen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur tro-
cken, vorsichtig und mit einem weichen Tuch gereinigt werden (nicht scheuern).
Vorab an einer nicht sichtbaren Stelle das Lackverhalten testen. Bei pulverbe-
schichteten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder etwas
Geschirrspülmittel behandelt und dann leicht trocken gerieben werden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit
Seife und Wasser entfernt werden.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein,
daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur
Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit
Nassschleifpapier (Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermit-
tel, aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und
Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fach-
betrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemä-
ßen Eingriffen erlöschen Gewährleistung und Garantie.
Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach
ca. 2 – 3 Jahren. Dazu einige Hinweise:
-Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist
eine rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser
als Meterspalten.
-Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regenge-
schützt aufschichten (idealer weise Südseite).
-Lassen Sie zwischen den einzelnen Holzstössen eine Handbreite Abstand, damit
die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.

10
entfernen
-Decken Sie Ihren Holzstoss keinesfalls mit Plastikfolie ab, sie lässt die Feuchtig-
keit nicht entweichen.
-Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbe-
wegung eher fault, statt trocknet.
-Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Transportsicherung
Wellpapierrolle
entfernen
Bild 7
5
2
4
6
7
1
3

11
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft
an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung
mögliche Ursache
Behebung
Geruchbildung:
Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung be-
treiben. Danach für mehrere
Stunden auf maximale Leis-
tung heizen.
Zu geringe Wärmeab-
gabe: •Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 15
Pa betragen. Kontrollieren
Sie Ihren Schornstein auf
Dichtheit. Die Türen anderer
an diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor al-
lem auf undichte Schorn-
stein- bzw. Reinigungsver-
schlüsse achten. Eventuell
mit senkrechter Anlaufstre-
cke anschließen.
•Die gesamten Abgasrohr-
verbindungenen müssen gut
abgedichtet sein und feuer-
fest gedämmt werden.
•Dichtung kontrollieren, Tü-
ren gut verschließen. Even-
tuell Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.

12
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.)
sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wol-
len, in einwandfreiem Zustand sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt,
ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets
genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvo-
lumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen
geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räu-
men hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 40 cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 40 cm be-
tragen (siehe Abb. 9).
Bild 8
Bild 9
40cm
40cm

13
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch
einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer
Bodenplatte aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungs-
stück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der
Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schorn-
stein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht ge-
führt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfach-
belegung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die Berechnung
nach EN 13384 / Daten zur Schornsteinberechnung Kapitel 3.1 /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei
bis drei weitere Feuerstätten angeschlossen werden.
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

14

15
3. Technische Daten
3.1 Maßzeichnungen, Daten

16
Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingun-
gen
Typenreihen erfüllt die Anforderung der 1. BImSchV 2. Stufe, die Österreichische 15a B-VG in
Scheitholz und die LRV Schweiz.
Typ:
TYP11180
TYP11181
TYP11182
TYP11183
TYP11186
TYP11187
TYP11189
TYP10180
TYP10181
TYP10182
TYP10183
TYP10186
TYP10187
TYP10189
Nennwärmeleistung 6 kW 8 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
bei Zeitheizung
116
69
47
182
105
71
Abgaswerte: Brennstoff:
Abgasmassenstrom
Mittlere Abgastemperatur
Mind. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O2)
CO (bezogen auf 13% O2)
Wirkungsgrad
Scheitholz / BB7“
6,2 / 7,2 g/s
268 / 271°C
12 Pa
≤ 40 mg/m³
≤1250 mg/Nm3
≥81 / ≥79 %
Scheitholz / BB7“
7,9 / 8,6 g/s
295 / 316°C
12 Pa
≤40 mg/m³
≤1250 mg/Nm3
≥80 / ≥78 %

17
3.2 Maße
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von
Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität ver-
bessern!
Art. No.
8 kW
Art. No.
6 kW
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
kg
W20001018000
W20001118000
1044
550
400
110
997
894
108
W20001018004
W20001118004
1208
550
400
110
997
894
120
W20001018005
W20001118005
1044
550
400
110
997
894
108
W20001018009
W20001118009
1069
550
400
110
997
894
130
W20001018010
W20001118010
1050
550
400
110
997
894
125
W20001018011
W20001118011
1044
550
400
110
997
894
130
W20001018035
W20001118035
1044
550
400
110
997
894
122
W20001018040
W20001118040
1069
550
400
110
997
894
188
W20001018051
W20001118051
1176
560
400
110
996
894
166
W20001018052
W20001118052
1176
560
400
110
996
894
166
W20001018055
W20001118055
1216
560
400
110
996
894
146
W20001018056
W20001118056
1216
560
400
110
996
894
146
W20001018058
W20001118058
1053
560
400
110
996
894
138
W20001018059
W20001118059
1053
560
400
110
996
894
138
W20001018101
W20001118101
1044
600
524
134
997
894
112
W20001018102
W20001118102
1205
600
546
132
997
894
130
W20001018110
W20001118110
1231
600
524
132
997
894
232
W20001018115
W20001118115
1231
600
524
132
997
894
232
W20001018130
W20001118130
1240
610
524
134
1170
1067
118
W20001018181
W20001118181
1064
612
530
132
994
891
89
W20001018215
W20001118215
892
600
400
107
833
730
106
W20001018248
W20001118248
1210
600
400
107
833
730
195
W20001018255
W20001118255
1231
600
400
107
833
730
195
W20001018310
W20001118310
1068
600
490
110
997
894
133
W20001018315
W20001118315
1068
600
490
110
997
894
133
W20001018340
W20001118340
1068
640
490
110
997
894
180
W20001018343
W20001118343
1234
600
490
110
997
894
206
W20001018630
W20001118630
1070
560
525
127
997
894
155
W20001018740
W20001118740
1054
610
528
110
997
869
172
W20001018940
-
1111
590
495
115
999
896
143
W20001018970
W20001118970
1068
580
522
110
999
896
115

18

19

20
Haus – und Küchentechnik GmbH
Adalperostraße 86
D – 85737 Ismaning
Telefon [phone]
Telefax [phone]
www.wamsler.eu
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir-
ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine
Haftung übernehmen.
