Wamsler LUXOR Installation instructions

KF 198 50 / 53
LUXOR
COUNTRY - H
PLUTO RONDO KF 198 56 KF 198 57
Kaminofen Bedienungs- und
Aufstellanleitung
Fireplace user instruction
Cheminée mode d’emploi
Istruzioni per uso e installazione
KF 198 51
KF 198 52
KF 198 55
COUNTRY
PLUTO
PANORAMA
PLUTO
R
A
DIANT
D
GB
FR
I

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm DIN EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte
sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort ..........................................................................................................................2
Inhaltsverzeichnis ..........................................................................................................2
SICHERHEITSHINWEISE.............................................................................................3
1. Bedienung ................................................................................................................5
1.1 Geräteaufbau ......................................................................................................5
1.2 Inbetriebnahme ...................................................................................................6
1.3 Außerbetriebnahme ............................................................................................7
1.4 Hinweise zum Heizen..........................................................................................7
1.5 Reinigung und Pflege..........................................................................................8
1.6 Störungsursachen, Behebung...........................................................................11
2. Aufstellung .............................................................................................................12
2.1 Vorschriften .......................................................................................................12
2.2 Aufstellräume ....................................................................................................12

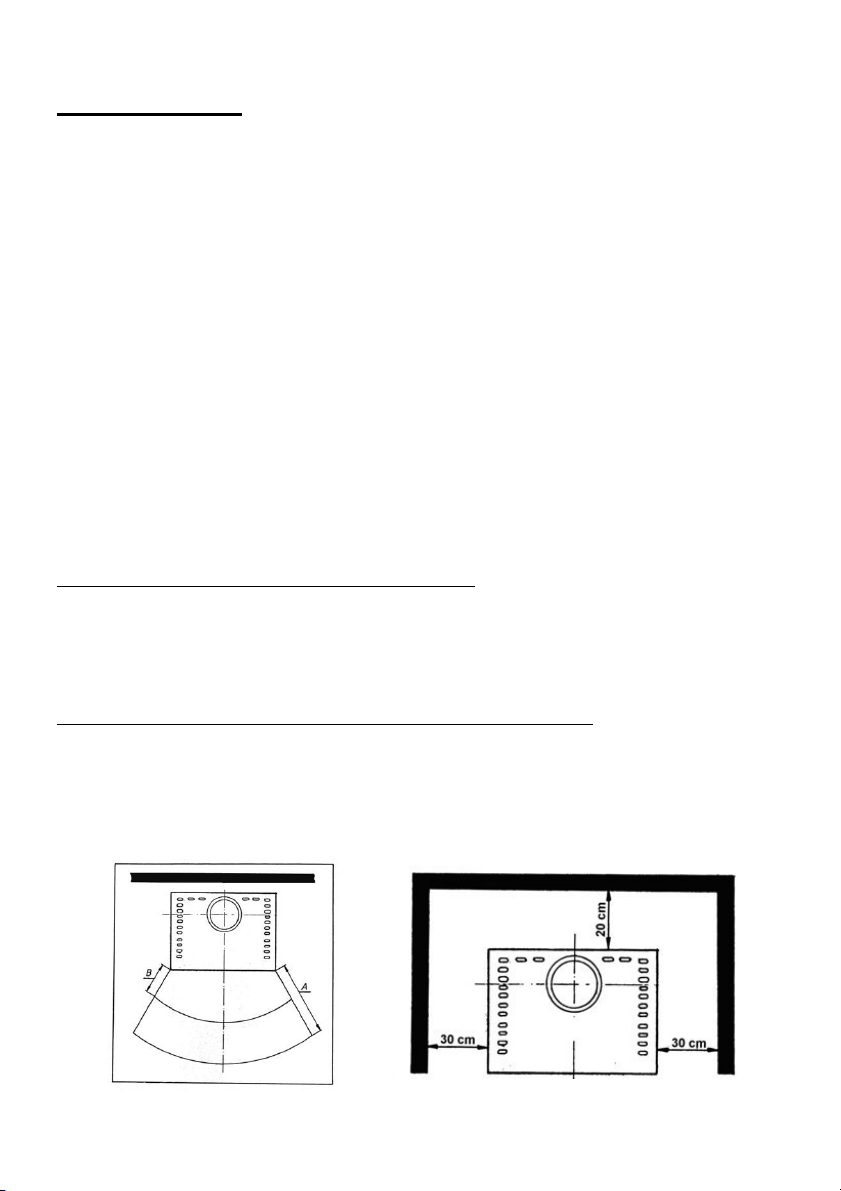

2.3 Geräteabstände ................................................................................................12

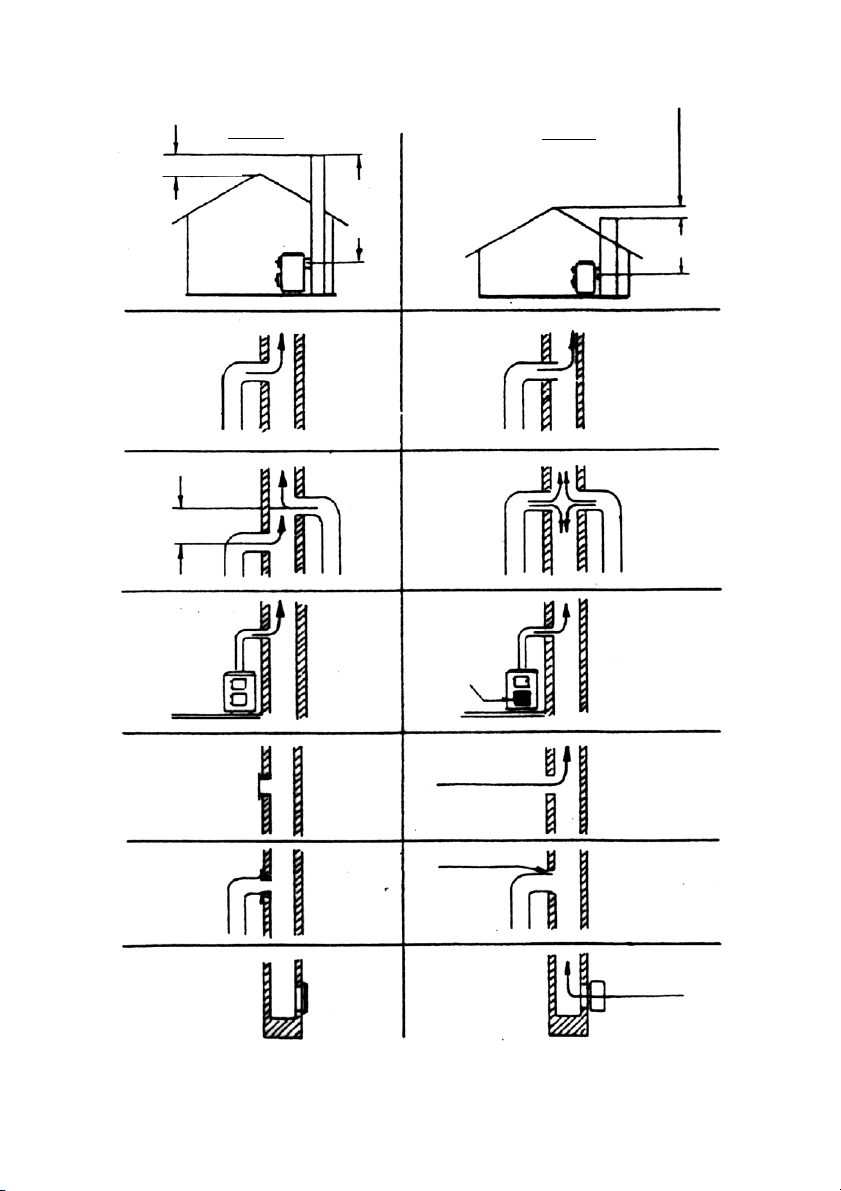

2.4 Schornsteinanschluss .......................................................................................13
3. Technische Daten ..................................................................................................15

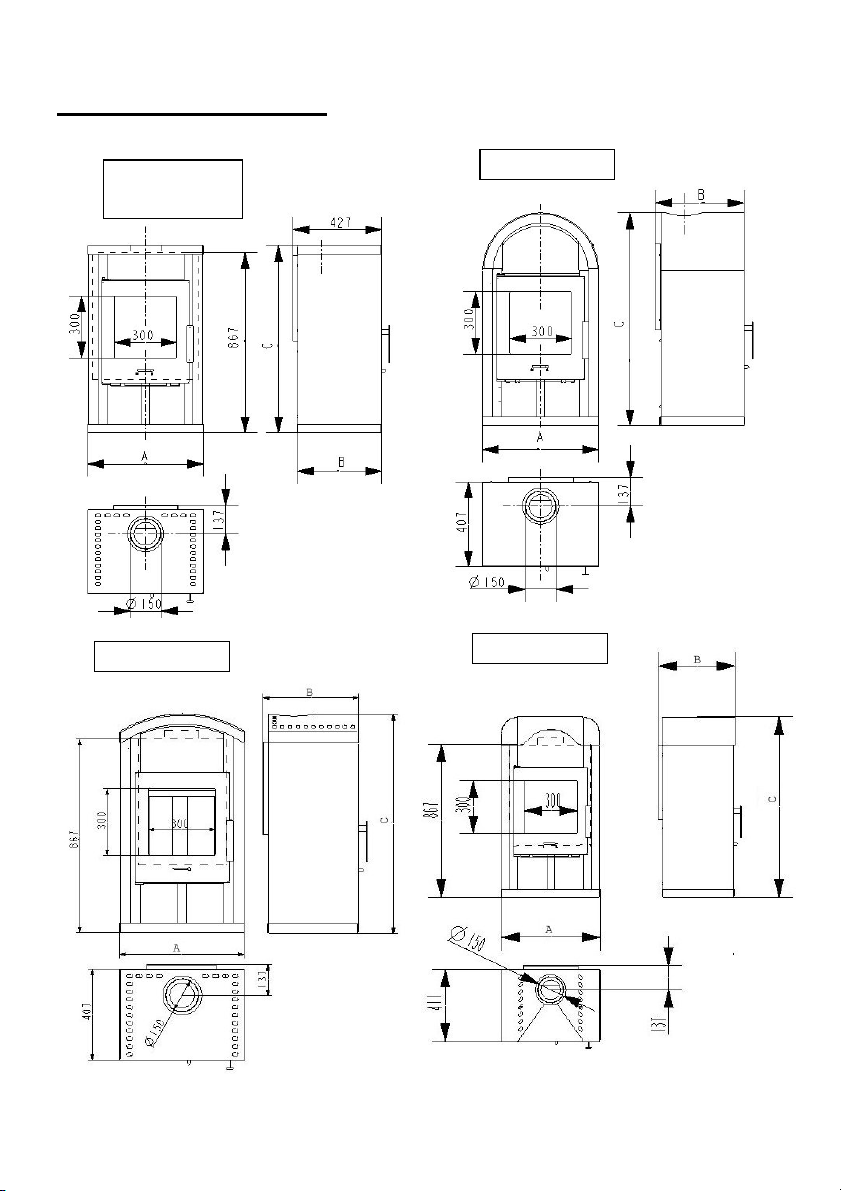

3.1 Maßzeichnungen...............................................................................................15
3.2 Maße und Gewichte ..........................................................................................18

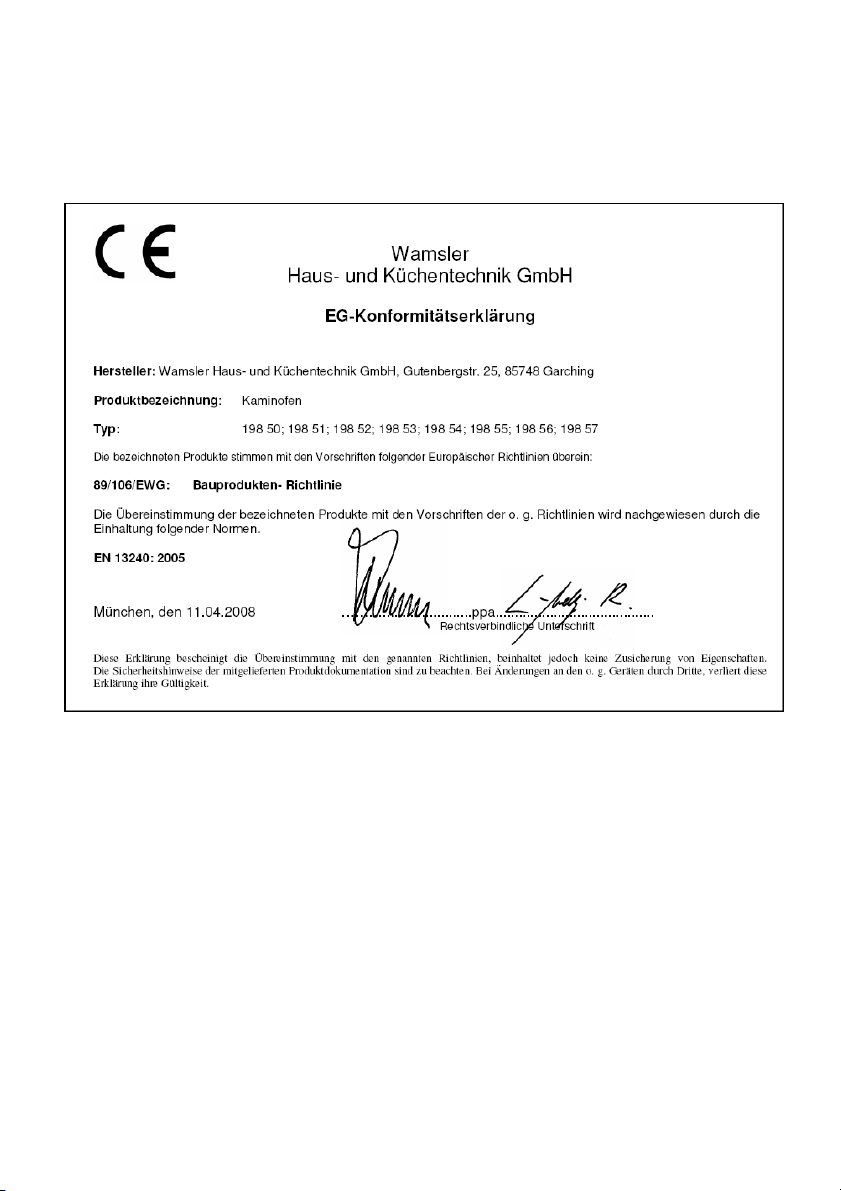

3.3 EG-Konformitätserklärung.................................................................................20
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 oder nach DIN EN 12815 geprüft (Typen-
schild).
2. Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der
Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die
DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu be-
achten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den
sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsan-
leitung gründlich durchlesen und den zuständigen Schornsteinfegermeister in-
formieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu
tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermei-
den.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten
die in der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen
nicht überschritten werden und die Türen der Geräte geschlossen sein, da sonst
die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen
kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.
6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
7. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 35cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
8. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle An-
zünder oder Holzwolle verwendet werden.
9. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Span-
plattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier,
Pappe o.ä. ist verboten
10. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
11. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Be-
dienungsanleitung einzustellen. Bitte benutzen sie bei heißem Gerät die Hilfs-
werkzeuge oder einen Schutzhandschuhe zur Bedienung.
12. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichen-
dem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten,
dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden
ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Heiztür zum
nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein,
dass heißt, es dürfen keine Flammen mehr sichtbar sein.
13. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie
die Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und
Jugendliche, Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und
D

4
halten sie sie während des Heizbetriebes von der Feuerstätte fern. Verwenden
Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug.
Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erzie-
hungsberechtigter nicht bedienen.
14. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingescho-
ben ist und besonders darauf zu achten, dass keine heiße Asche entsorgt wird
(Brandgefahr).
15. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so
dass die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann
mit einer geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befül-
len und unter Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu stabi-
lisieren. Der Rost sollte sauber sein.
16. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann
kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgas-
wege und der Abgasrohre erfolgen.
17. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen,
wenden sie sich bitte rechzeitig unter Angabe der genauen Art.-Nr. und Fert.-Nr.
an Ihren Fachhändler. Es sind nur Original Wamsler-Ersatzteile zu verwenden.
18. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Ser-
vicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbe-
trieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemä-
ßen Eingriffen erlöschen Gewährleistung und Garantie.
19. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Auf-
stellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der
Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon
ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwär-
meleistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöff-
nungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden
(min. 150 cm²).
20. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materi-
alien -seitlich und hinten- eingehalten werden. Diese Abstände entnehmen sie
der Bedienungsanleitung oder dem Typenschild.
21. Die Feuerstätte darf nicht verändert werden.
22. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4 m, bei
Mehrfachbelegung 5 m liegt, ist unzulässig. An dem zum Anschluss des Ofens
vorgesehenen Schornstein dürfen höchstens zwei weitere Feuerstätten ange-
schlossen sein.
23. Bei einem Schornsteinbrand verschließen sie sofort alle Öffnungen am Gerät
und verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu lö-
schen. Danach unbedingt den Schornstein vom Fachmann überprüfen lassen.
24. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe
ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
25. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und
Farbänderungen normal und kein Grund zur Reklamation!

5
1. Bedienung

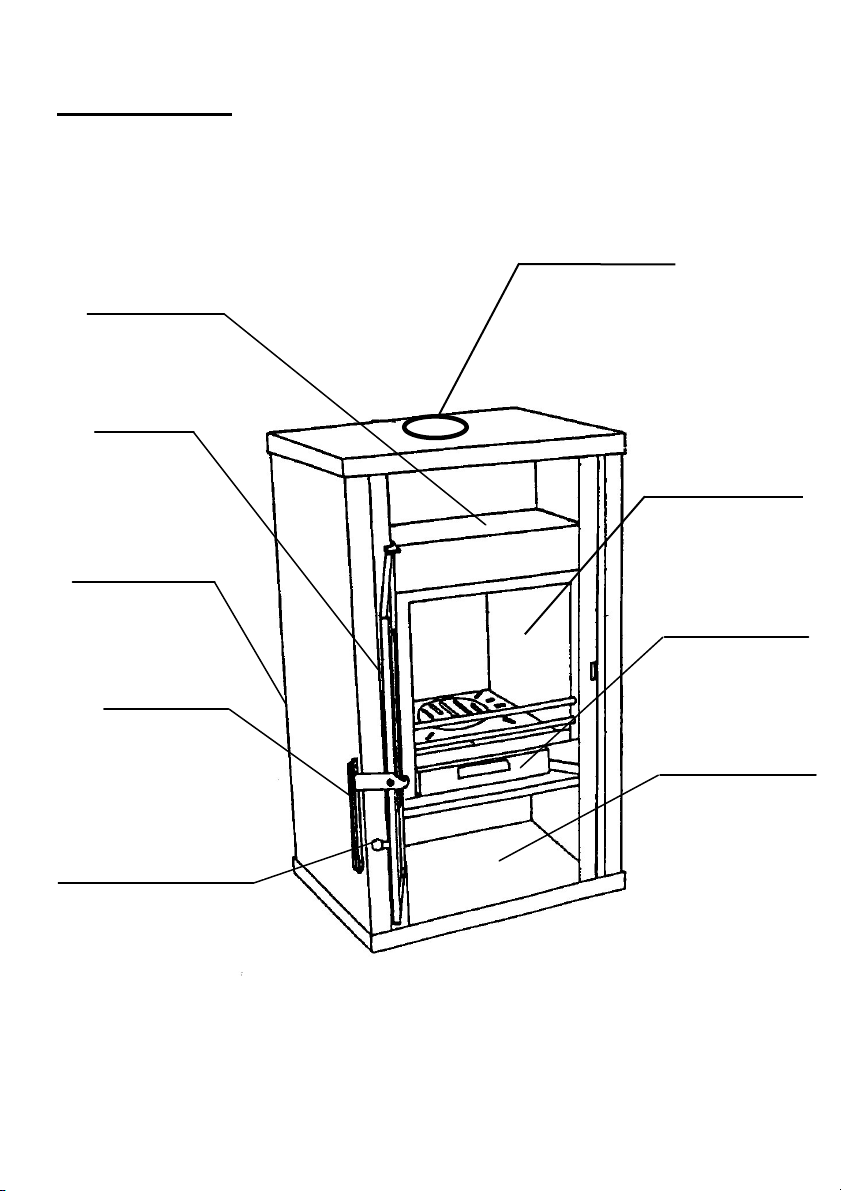

1.1 Geräteaufbau
Abgasstutzen
Ausmauerung
Fülltür
Türgriff
Lagerfach für
Brennmaterial
Wärmefach
Aschenkasten
Primärluftschieber
Typschild an
der Rückwand
Bild 1

6
1.2 Inbetriebnahme
Brennstoffe
Das Gerät ist für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur
damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur
natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20%.
Brennstoffart Heizwert ca. KJ/kg
Hartholz
Weichholz 14.600 11.500
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Kohle-
gruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe o. ä.
ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwendet werden.
Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen)
und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim
ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese
Erscheinungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie innerhalb des Regelbereiches alle gewünschten
Heizleistungen stufenlos einstellen.
Verbrennungslufteinstellung:
Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen
Brennstoff Primärluftschieber-Stellung
Scheitholz Nennwärmeleistung H
Scheitholz Anheizen A
Tabelle 1
Füllmengen:
Füllmenge bei Holz (Scheitholz, max. Länge 35 cm) max. 2 Scheite
pro Füllung ca. 1,8 kg
Holzbrikett max. 1,4 kg

7
Erstes Anheizen
•Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über dem
Feuerraum (Bild 5) herauszunehmen und evtl. Aufkleber auf der Sichtscheibe rück-
standsfrei zu entfernen.

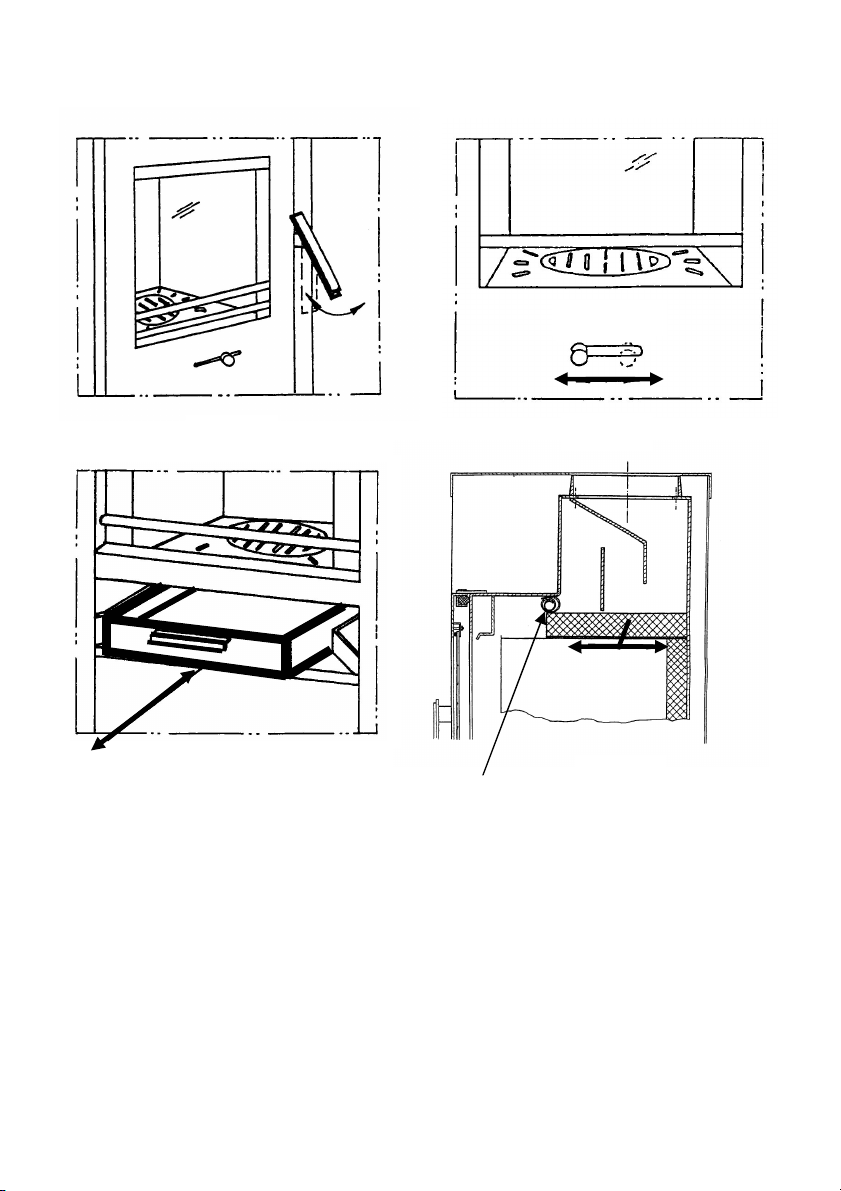

Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist
dazu ein isolierter Handschuh zu benutzen. Den Primärluftschieber (Bild 3) entspre-
chend der Tabelle 1 in Kapitel 1.2 einstellen.
Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Darauf
erst kleineres, dann größeres Holz geben, anzünden und Tür wieder verschließen.
Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhanden ist er-
neut Brennstoff aufgeben. Danach den Primärluftschieber entsprechend der Tabelle 1
„Verbrennungslufteinstellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit
sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu
Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüf-
tung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nenn-
wärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht er-
reicht werden, so können diese Erscheinungen auch später noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die
Ausmauerung beschädigt werden kann.
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichen-
dem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten,
dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden
ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen
von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt,
es dürfen keine Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen. Restglut aus-
brennen und Ofen abkühlen lassen. Feuerraum und Aschenkasten bei kaltem Gerät
reinigen und entleeren!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden. Diese
darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden
(evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas
enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei
Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies be-
deutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie
Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den

8
Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu
diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür.
Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lock-
feuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reini-
gungsöffnung des Schornsteins entzündet. Der Rost sollte vor jeder Brennstoffaufgabe
gereinigt werden, um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschen-
kasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei heißem Gerät beilie-
genden Handschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden
Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingescho-
ben wird.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädi-
gungen solcher Art, unterliegen nicht der Garantiepflicht. Bei Kaminöfen ist nur
eine einlagige Brennstoffaufgabe gestattet. Eine reduzierte Heizleistung sollte
nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung der
Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabili-
tät und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen
unsere Umwelt und Ihren Geldbeutel. Nach Beendigung der Heizperiode empfiehlt es
sich, eine gründliche Reinigung des Ofens und der Abgasrohre vorzunehmen. Nachlas-
sen der Heizleistung, ist fast immer eine Folge starker Verschmutzung der Abgaswege.
Zur Reinigung, ist die Umlenkplatte (Bild 5) nach vorne zu ziehen. Dadurch kann der
Abgasweg von innen, oder wenn das Abgasrohr entfernt wird, von oben gereinigt wer-
den.
Die Umlenkplatte (Bild 5) ist nach dem Reinigen wieder ganz nach hinten zu schieben.
Achtung!
Wir empfehlen, zum Ende jeder Heizperiode Ofen und Abgasrohre gründlich zu kontrol-
lieren und bei Bedarf zu reinigen. Ein Nachlassen der Heizleistung, ist fast immer eine
Folge starker Verschmutzung der Abgaswege. Wenn Ausbesserungen oder Erneue-
rungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe
der Artikel-Nr. und der Fertigungs-Nr. (siehe Typschild) an Ihren Fachhändler.
Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen werden mit
klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge oder Geschirr-
spülmittel behandelt und dann trocken gerieben.

9
Reinigen Sie Ihre ROBAX-S-Sichtscheibe vor der ersten Benutzung mit einem feuchten
sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskera-
mik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von RO-
BAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu hal-
ten und erleichtert bei regelmäßiger Wiederholung die Reinigung.
Pflege von Keramikteilen: Schmutz und Fett kann mit Seife und Wasser entfernt wer-
den.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, da-
her sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklama-
tion! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nassschleifpapier
(Körnung 240) entfernt werden.
Hinweis: Auf keinen Fall sollten Sie Schwämme, Scheuermittel, aggressive oder
kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Service-
arbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.

10
Transportsicherung
Kartonpapier entfe
r
nen
H A
Bild 2
Bild 3
Bild 4
Bild 5

11
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z.
B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu
einem Schornsteinbrand kommen. Schließen sie in so einem Fall die
Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selbst versuchen mit Wasser zu löschen.
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der ange-
wendeten Schutzfarbe.
Verdampfung von Ölres-
ten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung
betreiben. Danach für mehrere
Stunden auf maximale Leis-
tung heizen.
Zu geringe Wärme-
abgabe:
•Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undich-
tes Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 11 Pa
und darf kurzzeitig max. 20
Pa haben. Kontrollieren Sie
Ihren Schornstein auf Dicht-
heit. Die Türen anderer an
diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor allem
auf undichte Schornstein-
bzw. Reinigungsverschlüsse
achten. Eventuell mit senk-
rechter Anlaufstrecke an-
schließen.
•Die gesamten Abgasrohr-
verbindungen müssen gut
abgedichtet sein und feuer-
fest isoliert werden.
•Dichtung kontrollieren, Türen
gut verschließen. Eventuell
Dichtschnur erneuern lassen.
•Nur gut getrocknetes Holz
verwenden.

12
2. Aufstellung
2.1 Vorschriften
Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der
Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die
DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu
beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an
den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötige Luft dem Aufstellungsraum ent-
nimmt ist dafür zu sorgen, dass über die Undichtheiten des Fensters oder Außen-
türen stets genügend Luft nachströmt. Zusätzlich ist sicherzustellen, dass ein
Raum-Leistungsverhältnis von mind. 4 m
3
je kW Nennwärmeleistung gewährleis-
tet ist. Für den Kaminofen bedeutet dies, dass der Aufstellungsraum mindestens
26 m
3
groß sein muss. Ist das Volumen geringer, muss über Lüftungsöffnungen
ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (Verbund-
öffnungen mind. 150 cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umge-
bung des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen,
Möbel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A),
gemessen ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicher-
heitsabstand reduziert sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz
vor das zu schützende Bauteil montiert wird (Beispiel siehe Bild 6)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Bau-
stoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein
Abstand von seitlich 30 cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm
betragen (Bild 7).
Bild 6
Bild 7

13
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen
unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm
seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein,
Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG!
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbun-
den sein. Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das
Verbindungsstück zwischen Kaminofen und Schornstein soll den gleichen Quer-
schnitt haben wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke
über 0,5 m sollen zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht
wärmegeschützt oder senkrecht geführt sind, sollen nicht
länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung
(FeuVO), die jeweiligen Länderbauordnungen sowie für
den Schornstein die DIN 4705, DIN EN 13384, DIN 18160
und der DIN EN 15287 zu beachten. Verbindungstücke
müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen / Materia-
lien) muss nach Angaben des Herstellers des Verbin-
dungsstückes eingehalten werden.
ACHTUNG!
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4 m, bei
Mehrfachbelegung 5 m liegt, ist unzulässig. Beachten Sie die Daten zur Schorn-
steinberechnung in Kapitel 3.1. An dem zum Anschluss des Ofens vorgesehenen
Schornstein dürfen höchstens zwei weitere Feuerstätten angeschlossen sein.
X
Bild 8
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Ab
gasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
Bild 9

14
Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
Abgasrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge
-
genseitig behin
-
dernde Abgasströ
-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr
-
anschluß
Falschluft durch
offene Kamin
-
türe
mind. 5m

15
3. Technische Daten
3.1 Maßzeichnungen
KF 198 50
KF 198 53
KF 198 51
KF 198 52 KF 198 55

16
PLUTO PANORAMA COUNTRY
LUXOR COUNTRY-H

17
PLUTO RADIANT
PLUTO RONDO
KF 198 56
KF 198 57

18
3.2 Maße und Gewichte
Typ 198 50/51/52/53/55/56/57
Nennwärmeleistung 6,5 kW
Raumheizvermögen bei Zeitheizung in m³
- bei günstigen,
- weniger günstigen und
- ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
132
78
52
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgastemperatur
min. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O
2
)
CO (bezogen auf 13% O
2
)
Wirkungsgrad
Scheitholz
6 g/s
300 ˚C
11 Pa
< 40 mg/m³
0,12 %
> 78%
Art.Nr. Breite
(mm)
A
Tiefe
(mm)
B
Höhe
(mm)
C
Gewicht
netto:
(Kg)
Gewicht
brutto:
(Kg)
001985101 557 427 1022 85 100
001985103 610 452 1050 103 118
001985140 557 427 1022 118 133
001985160 557 427 1022 115 130
001985175 557 427 1022 103 118
001985170 557 427 1022 85 100
001985185 610 452 1050 103 118
001985190 610 452 1050 103 118
001985200 557 427 980 86 88
001985201 557 427 980 86 88
001985202 557 427 980 86 88
001985203 557 427 980 86 101
001985204 557 427 980 86 101
001985205 557 427 980 86 88
001985211 557 427 980
001985221 557 427 980 112 114
001985222 557 427 980 117 119
001985225 557 427 980 86 101
001985241 557 427 980 124 126
001985242 557 427 980 124 139
001985245 557 427 980 124 126
001985252 557 427 940 89 104
001985255 557 427 940 112 127
001985260 557 427 940
001985300 557 427 904 83 85
001985301 557 427 904 83 85
001985302 557 427 904 83 85
001985304 557 427 929 119 129
001985305 557 427 904 88 90
001985306 557 427 904 83 85
001985307 557 427 904 83 85
001985310 557 427 924 131 133
Art.Nr. Breite (mm)
A
Tiefe
(mm)
B
Höhe
(mm)
C
Gewicht
netto:
(Kg)
Gewicht
brutto:
(Kg)
001985000 557 427 904 88 98
001985004 557 427 904 88 98
001985005 557 427 904 88 98
001985006 557 427 904 88 98
001985009 557 427 904 88 98
001985010 557 468 1057 85 95
001985011 557 468 1057 131 141
001985012 588 531 904 84 97
001985014 557 427 904 93 103
001985015 588 435 904 80 92
001985020 557 427 904 114 124
001985022 588 531 924 96 109
001985024 588 531 924 96 109
001985026 588 531 924 96 109
001985030 557 516 924 151 163
001985035 557 516 904 87 99
001985038 557 516 924 98 110
001985040 851 408 1254 112 132
001985045 557 468 904 130 140
001985048 593 468 1032 135 145
001985050 557 427 904 123 133
001985051 557 427 904 101 111
001985052 557 427 904 101 111
001985053 557 427 904 101 111
001985054 557 427 904 101 111
001985055 557 427 904 123 133
001985060 557 427 904 88 98
001985066 557 427 1022 85 100
001985070 557 427 904 88 98
001985080 557 427 904 101 111
001985085 557 427 904 101 111
001985100 557 427 1022 85 100

19
Die angeführten Abmessungs- und Gewichtangaben sind nur zur Informati-
on! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls
diese das technische Niveau erhöhen, oder die Qualität verbessern!
Art.Nr. Breite
(mm)
A
Tiefe
(mm)
B
Höhe
(mm)
C
Gewicht
netto:
(Kg)
Gewicht
brutto:
(Kg)
001985340 557 427 929 152 162
001985344 557 427 904 131 133
001985345 557 427 904 131 133
001985346 557 427 929 119 129
001985348 557 468 904 118 120
001985380 557 427 904 101 111
001985500 557 427 1023 88 96
001985505 557 427 1023 88 96
001985508 557 427 1023 88 96
001985520 557 427 1023 119 127
001985525 557 427 1023 119 127
Art.Nr. Breite
(mm)
A
Tiefe
(mm)
B
Höhe
(mm)
C
Gewicht
netto:
(Kg)
Gewicht
brutto:
(Kg)
001985540 557 427 1023 119 127
001985550 557 427 1023 102 112
001985610 557 492 930 113 126
001985615 557 492 930 113 126
001985621 557 492 930
001985701 557 516 905 85 98
001985711 557 516 929
001985715 557 516 929 147 160
001985721 557 516 929
001985740 557 516 905 122 135

20
3.3 EG-Konformitätserklärung
Wir
behalten uns
Änderungen
vor
, die dem technischen For
tschritt dienen und/oder
Qualitätsverbesserung
en
bewirken.
Für Druckfehler und Änderungen nach Drucklegung übernehmen wir keine Haftung.
