Wamsler LINZ 108 49 Installation instructions

Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Kandalló használati útmutató
TYP 108 49
D
FR
I
GB
HU

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens.
Sie haben die richtige Wahl getroffen.
Mit dem Kauf dieses Produktes haben Sie die Garantie für
•Hohe Qualität durch Verwendung bester und bewährter Materialien
•Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm EN 13240 geprüft ist
(Geräte sind für die Mehrfachbelegung geeignet)
•Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte
sowie einige zusätzliche Tipps.
Inhaltsverzeichnis
Vorwort ................................................................................................................ 2
Inhaltsverzeichnis................................................................................................ 2
SICHERHEITSHINWEISE................................................................................... 3
1. Bedienung ...................................................................................................... 5
1.1 Geräteaufbau................................................................................................. 5
1.2 Inbetriebnahme.............................................................................................. 6
1.3 Außerbetriebnahme....................................................................................... 8
1.4 Hinweise zum Heizen.................................................................................... 8
1.5 Reinigung und Pflege .................................................................................... 9
1.6 Störungsursachen, Behebung..................................................................... 12
2. Aufstellung................................................................................................... 13
2.1 Vorschriften.................................................................................................. 13
2.2 Aufstellräume............................................................................................... 13
2.3 Geräteabstände........................................................................................... 13
2.4 Schornsteinanschluss.................................................................................. 14
3. Technische Daten........................................................................................ 16

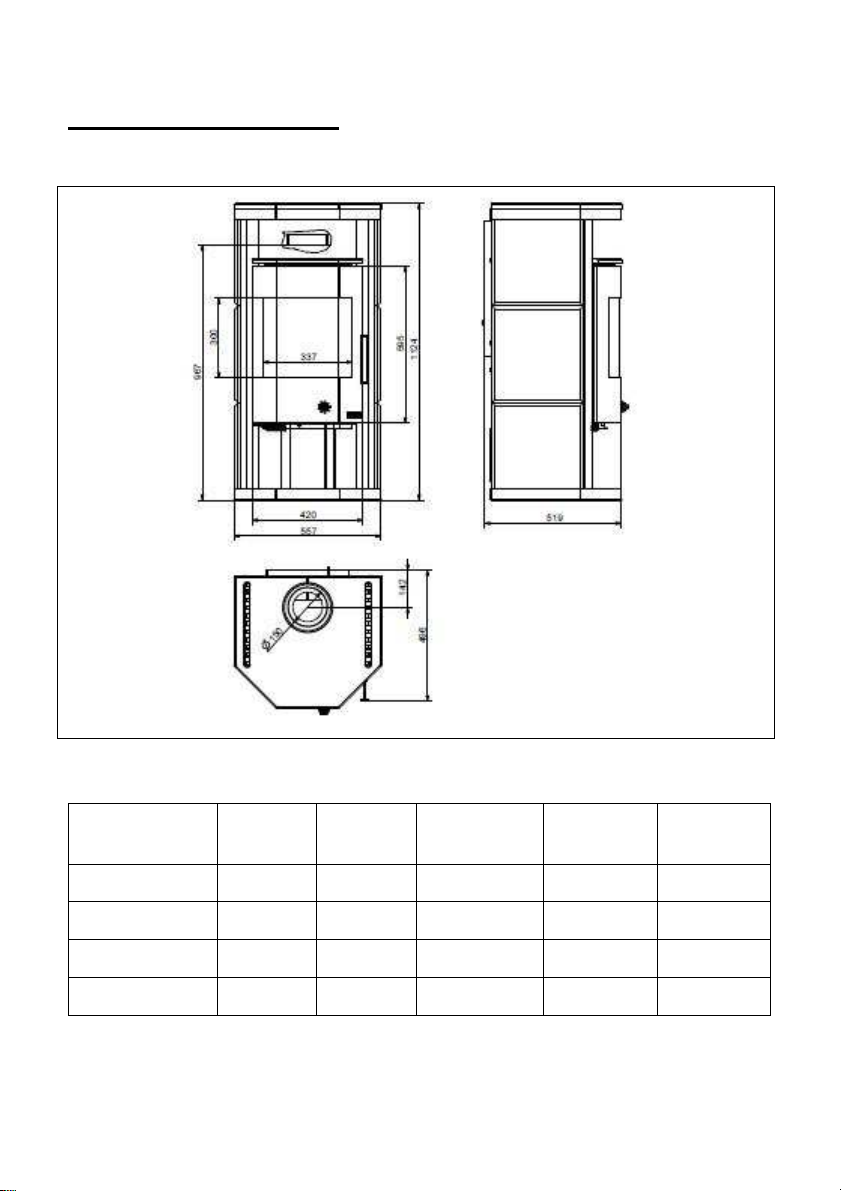

3.1 Maßzeichnungen......................................................................................... 16
3.2 Maße und Gewichte .................................................................................... 16
3.3 Technische Daten........................................................................................ 17
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-
len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B.
DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287
u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrek-
ten Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen
wollen, in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Bezirksschornsteinfegermeister / Bezirks-
beauftragte informieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 - 15 Pa
Unterdruck aufweisen und darf kurzzeitig 18 Pa betragen.
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tra-
gen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über-
schritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigun-
gen solcher Art, unterliegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 25cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
10. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-
resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zei-
tungen, Pappe o.ä. ist verboten!
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kom-
men. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und min-
destens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heiz-
vorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen
auch später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedie-
nungsanleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge
oder einen Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung bzw. bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brenn-
stoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine
Flammen mehr sichtbar sein.
D

4
14. Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf maximum öffnen! Warten Sie nach dem öffnen der Luftzufuhr
ausreichend lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die
Heiztüre. Wenn Sie nach diesem Muster vorgehen, können Sie sicher sein, nie eine
Verpuffung erleben zu müssen, denn sollte wirklich unverbranntes Verbrennungsgas
im Brennraum gewesen sein, hätten Sie dieses mit dieser Vorgehensweise
verhindert. Also, nach jeder Brennstoffaufgabe den Primärluftregler zuvor ganz öff-
nen und erst wieder nach entzünden der Brennstoffauflage nach Tabelle 1 einstellen.
15. Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände
abgestellt oder angelehnt werden. Sicherheitsabstände beachten!
16. Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen. Bei
unzureichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu verwenden.
17. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen Sie während des Heizbe-
triebes anwesende Kinder, Personen und Tiere darauf aufmerksam. Verwenden Sie
zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und
Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter
nicht bedienen.
18. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
19. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer ge-
ringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kon-
trolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte
sauber sein.
20. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fach-
mann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgas-
wege und der Abgasrohre erfolgen.
21. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren
Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
22. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-
beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.
23. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstel-
lungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster
oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass
dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleis-
tet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluft-
verbund mit anderen Räumen hergestellt werden (min. 150cm²).

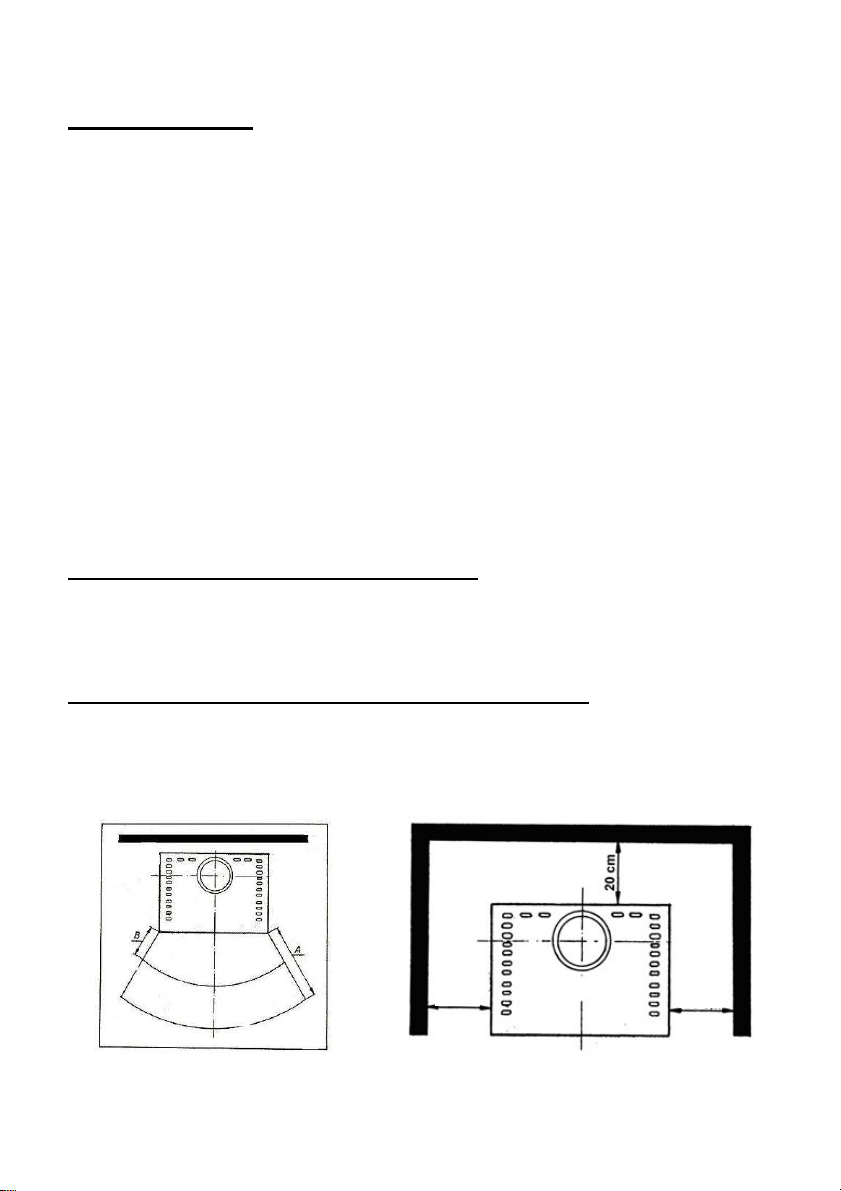

24. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -
seitlich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung und/oder dem Typenschild.
25. Die Feuerstätte darf nicht verändert werden.

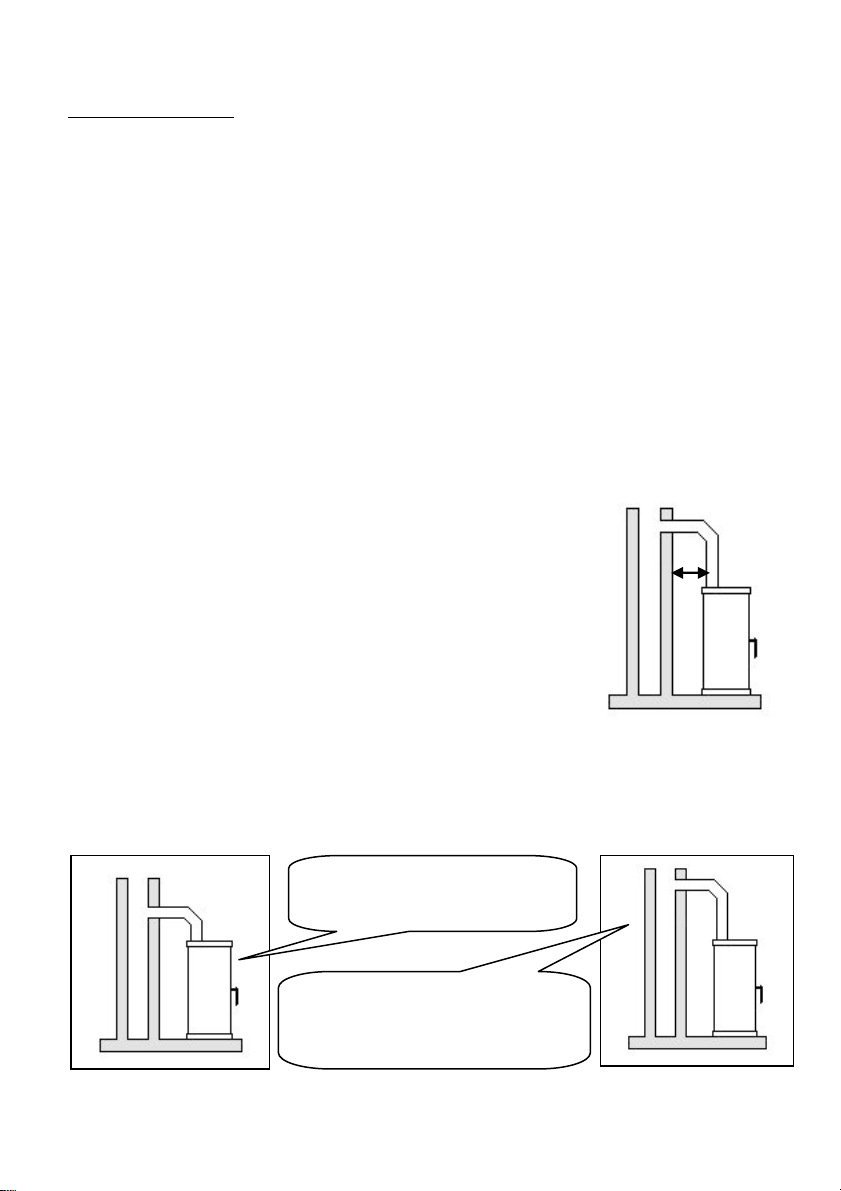

26. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehr-
fachbelegung 5m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens
vorgesehenen Schornstein muss vorher eine Berechnung nach EN 13384 erfolgen
(Schornsteinfeger).

5
27. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen. Da-
nach unbedingt den Schornstein vom Fachmann überprüfen lassen.
28. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
29. Speck-, Natur- und Sandstein ist ein Naturprodukt, daher sind Farbabweichungen und
Farbänderungen normal und kein Grund zur Reklamation.
1. Bedienung

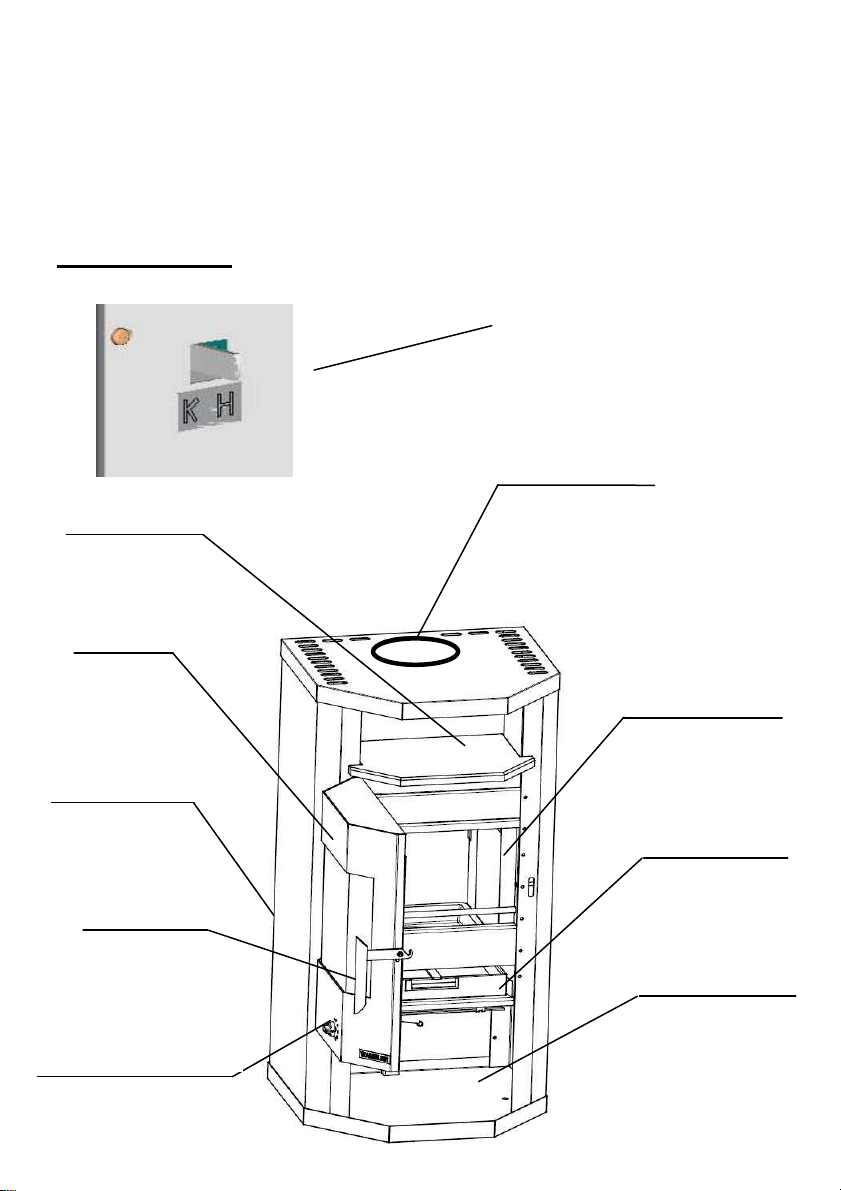

1.1 Geräteaufbau
Brennstoffwähler (Sekundärluf
t)
an der Rückwand
Abgasstutzen
Ausmauerung
Fülltür
Türgriff
Lagerfach für
Brennmaterial
Wärmefach
Aschenkasten
Primärluftregler
Typschild an
der Rückwand
Bild 1

6
1.2 Inbetriebnahme
Brennstoffe
Ein raucharmer und störungsfreier Betrieb des Gerätes sowie die für den Schornsteinzug
von 12 Pa angegebene Nennwärmeleistung sind u.a. nur gewährleistet, wenn keine ande-
ren als die nachstehenden aufgeführten Brennstoffe verwendet werden.
Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max.
20% und Braunkohlenbriketts.
Bei diesen Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite
montiert. Bei Scheitholz (Brennstoffwähler) auf Stellung 2 „H“ stellen, bei Kohle auf Stel-
lung 1 „K“ stellen.
Brennstoffart Heizwert ca. kWh/kg
Braunkohlebriketts
Hartholz
Weichholz
Holzbrikett nach DIN 51731
5,3 – 5,5
4,0 – 4,2
4,3 – 4,5
5,0 – 5,2
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Kohlegruß,
feuchtem oder mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zeitungen und
Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwendet
werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und
mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten
Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erschei-
nungen auch später noch auftreten.
Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen.
Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-
geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre-
chen (Typenschild).
Verbrennungslufteinstellung:
Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.
Primärluftregler
StellungBrennstoff 6 kW
Brennstoff-
wähler Stel-
lung
Brenn-
dauer
Anheizen D H -
Scheitholz Nennwärme-
leistung B H ca. 0,75 h
Nennwärme-
leistung D K ca. 1 h
Braunkoh-
lebrikett Dauerbrand C K ca. 4 h
Außerbetriebnahme A K -
Tabelle 1

7
Primärluftregler nach Tabelle 1 einstellen
Bild A (min) Bild B Bild C Bild D
Der Regelknopf ist zwischen 0 und max. einstellbar (Bild „B”)
Füllmengen / Anzünden:
6 kW
NWL Scheitholz max. 1,4 kg, ca. 2 kleine Scheite pro Füllung, bei
Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 25cm,
Durchmesser Ø 5 - 12 cm, Rundlinge spalten, ≥max. 2,0 kg/h
NWL Braunkohlebrikett max. 1,7 kg (ca. 2-3 Stk.) auf Grundglut auf-
legen, ≥max. 1,6 kg/h
Dauerbrand Braunkohlebrikett max. 5,8 kg (ca. 7 Stk.)
Holzbrikett nach DIN 51731 max. 1,2 kg, evtl. Brikett zerkleinern
Die Brennstoffauflage darf nur einlagige erfolgen.
Erstes Anheizen
•Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über
dem Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der Sicht-
scheibe rückstandsfrei zu entfernen.
Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist
dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftregler
und Brennstoffwähler (Bild 3+4) entsprechend der Tabelle 1 einstellen.
Legen Sie kleineres Anzündholz, kreuzgeschlichtet auf den freien Rost. Mit einen
Kohleanzünder oder etwas Holzwolle von oben anzünden und Heiztür wieder ver-
schließen. Wenn das Feuer lebhaft brennt warten, bis eine Grundglut vorhanden ist,
dann erneut Brennstoff in geringen Mengen aufgeben, bis eine satte Grundglut vor-
handen ist. Die max. Brennstoffmengen sind zu beachten.
Danach den Primärluftschieber entsprechend der Tabelle 1 „Verbrennungsluftein-
stellung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, da-
mit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte
es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute
Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf
max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Tempera-
tur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst
die Ausmauerung beschädigt werden kann.

8
Achtung!
Verpuffungsgefahr!! Immer vor dem Öffnen der Brennraumtüre, zuvor die Luftzufuhr
langsam auf maximum öffnen! Warten Sie nach dem Öffnen der Luftzufuhr
ausreichend lange. Erst nachdem das Feuer bzw. die Glut auflodert, öffnen Sie die
Heiztüre langsam. Wenn Sie nach diesem Muster vorgehen, können Sie sicher sein,
nie eine Verpuffung erleben zu müssen. Denn sollte wirklich unverbranntes
Verbrennungsgas im Brennraum gewesen sein, hätten Sie dieses mit dieser
Vorgehensweise verhindert. Also, nach jeder Brennstoffaufgabe den Primärluftregler
zuvor ganz öffnen und erst wieder nach entzünden der Brennstoffauflage nach Tabel-
le 1 einstellen.
Beim Öffnen der Heiztür kann es bei Fehlbedienung bzw. nicht ausreichendem
Schornsteinzug ebenfalls zu Rauchaustritt kommen. Es ist unbedingt zu beachten,
dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz
geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von
Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen
keine Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Restglut ausbrennen und Ofen abkühlen lassen.
Türen schließen, Primärluftregler in geschlossene – Stellung bringen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet
werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft (Bild 4) sorgt für die Nachverbrennung der
im Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann
aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar.
Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt.
Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vor-
her den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein
kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffne-
te Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein soge-
nanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen
oder in der Reinigungsöffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte
vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden (wenn vorhanden), um
eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig
im kalten Zustand zu entleeren (Bild 5). Bei noch heißem Gerät beiliegenden Schutz-
handschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbren-
nungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag einge-
schoben wird. Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschä-
digungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte

9
Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht durch
Reduzierung der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabi-
lität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen
unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte (Bild 6 Nr.
2) nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder wenn das
Abgasrohr entfernt wird von oben gereinigt werden.
Die Umlenkplatte (Bild 6 Nr. 2) ist nach dem Reinigen wieder ganz nach hinten zu
schieben.
Achtung :
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn
Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie
sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an
Ihren Fachhändler.
Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten saube-
ren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik
Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit ei-
nem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und er-
leichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe
ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen
ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit klarem
Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt werden
(nicht scheuern). Vorab an einer nicht sichtbaren Stelle das Lackverhalten testen. Bei
pulverbeschichteten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder
etwas Geschirrspülmittel behandelt und dann leicht trocken gerieben werden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seife
und Wasser entfernt werden.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein,
daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Re-
klamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nass-
schleifpapier (Körnung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel,
aggressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servi-
cearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb
(Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingrif-
fen erlöschen Gewährleistung und Garantie.

10
Holztrocknung und -Lagerung
Holz braucht Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach ca.
2 – 3 Jahren. Dazu einige Hinweise:
-Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist eine
rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser als Me-
terspalten.
-Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regenge-
schützt aufschichten (idealerweise Südseite).
-Lassen Sie zwischen den einzelnen Holzstößen eine Handbreite Abstand, damit
die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.
-Decken Sie Ihren Holzstoß keinesfalls mit Plastikfolie ab, sie lässt die Feuchtigkeit
nicht entweichen.
-Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbewe-
gung eher fault, statt trocknet.
-Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.
Bild 2
Bild 3
Bild 4
Bild 5

11

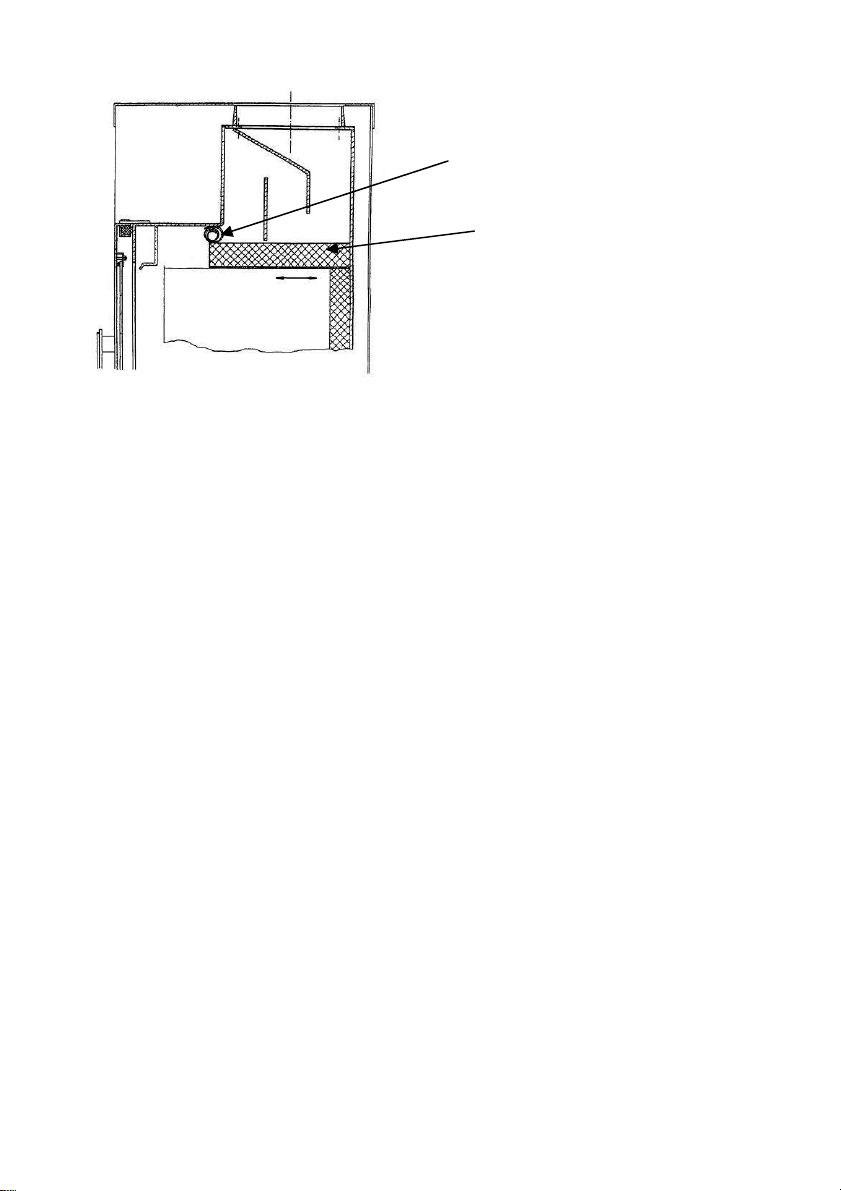

Transportsicherung
Kartonpapier entfe
r
nen
2
Bild 6

12
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem
Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft
an der Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden in Kleinstellung
betreiben. Danach für mehrere
Stunden auf maximale Leis-
tung heizen.
Zu geringe Wärmeab-
gabe: •Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max. 18
Pa haben. Kontrollieren Sie
Ihren Schornstein auf Dicht-
heit. Die Türen anderer an
diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor al-
lem auf undichte Schorn-
stein- bzw. Reinigungsver-
schlüsse achten. Eventuell
mit senkrechter Anlaufstre-
cke anschließen.
•Die gesamten Abgasrohr-
verbindungen müssen gut
abgedichtet sein und feuer-
fest gedämmt werden.
•Dichtung kontrollieren, Tü-
ren gut verschließen. Even-
tuell Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.

13
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.)
sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wol-
len, in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt,
ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets
genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvo-
lumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen
geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räu-
men hergestellt werden (min. 150cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung
des Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab
Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert
sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil
montiert wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen
hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von
seitlich 30 cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm
betragen (siehe Abb. 9).
Bild 8 Bild 9
30cm
30cm

14
Boden vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen von der
Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht
brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl,
ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Der für den Anschluss vorgesehene Schornstein muss bis mind. 400°C belastbar sein.
ACHTUNG: Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Be-
zirks-Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungs-
stück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der
Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schorn-
stein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht ge-
führt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfach-
belegung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die Berechnung
nach EN 13384. / Daten zur Schornsteinberechnung Kapitel 3. /
An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei
bis drei weitere Feuerstätten angeschlossen werden.
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

15
Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
Abgasrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge
-
genseitig behin
-
dernde Abgasströ
-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr
-
anschluß
Falschluft durch
offene Kamin
-
türe
mind. 5m

16
3. Technische Daten
3.1 Maßzeichnungen
3.2 Maße und Gewichte
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von
Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität
verbessern!
Art.Nr. Breite (mm)
A Tiefe (mm) B Höhe (mm) C Gewicht (kg) netto: Gewicht (kg) brutto:
W20001084930 557 519 1131 m. APNS
20mm 146 162
W20001084935 557 519 1111 o. APNS
20mm 94 110
W20001084910 557 519 1124 APNS
15mm 142 158
W20001084915 557 519 1124 APNS
15mm 142 158

17
3.3 Technische Daten
Typ 108 49
Nennwärmeleistung 6 kW
Raumheizvermögen bei Dauerheizung/Zeitheizung in m³
- bei günstigen,
- weniger günstigen und
- ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2
165 / 116
95 / 69
65 / 47
Abgaswerte: Brennstoff:
Abgasmassenstrom
Abgasstutzentemperatur (zur Berechnung)
mittlere Abgastemperatur
min. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O
2
)
CO (bezogen auf 13% O
2
)
CO
OGC
NOx
Wirkungsgrad
Scheitholz / BB 7”
7,0 / 6,2 g/s
264 / 276 ˚C
210 / 229 ˚C
12 Pa
≤40 mg/m³
0,09 / 0,06 %
1138 / 753 mg/m³
730 / 444 mg/MJ
35 /38 mg/MJ
68 / 55 mg/MJ
≥80,4 % / 80,2 %
Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingun-
gen
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir-
ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine
Haftung übernehmen.
Haus – und Küchentechnik GmbH
Adalperostr. 86
D – 85737 Ismaning
Telefon [phone]
Telefax [phone]
www.wamsler.eu

18

19

20
GB
Foreword
Dear Customer!
Thank you for choosing our product!
By purchasing this product you receive guarantee for
•good quality originating from the usage of the finest and proven materials,
•operating security which is controlled according to German and European
norms (Corresponds to the standards EN 13240)
•long life ensured by the robust structure.
In order to be able to use your new fireplace for a long time please read the
following instructions manual. You will find all the necessary information in it
and some additional advice.
Contents
Foreword............................................................................................................20
Contents.............................................................................................................20
SAFETY INSTRUCTIONS.................................................................................21
1. Usage.............................................................................................................23
1.1 Structure of the equipment ..........................................................................23
1.2 Installation....................................................................................................24
1.3 Putting out of operation................................................................................25
1.4 Heating instructions .....................................................................................25
1.5 Cleaning and maintenance..........................................................................26
1.6 Potential problems and how to tackle them.................................................29
2. Placing ........................................................................................................... 30
2.1 Prescriptions ................................................................................................30
2.2 Place of installation......................................................................................30
2.3 Distances .....................................................................................................30
2.4 Connection of the fireplace..........................................................................31
3. Technical specification...................................................................................33
3.1 Dimensional drawings..................................................................................33
3.2 Dimension....................................................................................................33
3.3 Datas............................................................................................................34
PLEASE NOTE:
When ordering replacement parts, the Article No. and Serial No. shown on the
identification plate must be quoted.
