Wamsler N-LINE 111 55 Installation instructions

Bedienungs- und Aufstellanleitung
Fireplace user instruction
Cheminée, mode d’emploi
Istruzioni per uso e installazione
Kandalló használati útmutató
N-Line
Typ 111 55
FR
I
GB
D
H

2
ACHTUNG
Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene
Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.
Vorwort
Sehr verehrter Kunde,
wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richti-
ge Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für:
• Hohe Qualität durch Verwendung bester und bewährter Materialien
• Funktionssicherheit durch ausgereifte Technik, die streng nach
der europäischen Norm DIN EN 13240 geprüft ist
• Lange Lebensdauer durch die robuste Bauweise
Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die
folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte,
sowie einige zusätzliche Tipps.
Geräte sind für die Mehrfachbelegung geeignet (geschlossene Betriebsweise).
Inhaltsverzeichnis
Vorwort................................................................................................................2
Inhaltsverzeichnis ...............................................................................................2
SICHERHEITSHINWEISE..................................................................................3
1. Bedienung.......................................................................................................3
1.1 Geräteaufbau................................................................................................5
1.2 Inbetriebnahme.............................................................................................6
1.3 Außerbetriebnahme ......................................................................................8
1.4 Hinweise zum Heizen....................................................................................8
1.5 Reinigung und Pflege....................................................................................8
1.6 Störungsursachen, Behebung ....................................................................11
2. Aufstellung ....................................................................................................12
2.1 Vorschriften.................................................................................................12
2.2 Aufstellräume..............................................................................................12
2.3 Geräteabstände ..........................................................................................12
2.4 Schornsteinanschluss.................................................................................13
2.5 Verbrennungsluft.........................................................................................15
3. Technische Daten.........................................................................................17
3.1 Maßzeichnungen, Daten.............................................................................17
D

3
SICHERHEITSHINWEISE
1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-
len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B.
DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287
u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrek-
ten Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen
wollen, in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung
gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.
4. Zur einwandfreien Funktion des Gerätes muss der Schornsteinzug mind. 12 - 15 Pa
Unterdruck aufweisen und darf kurzzeitig 18 Pa betragen
5. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tra-
gen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
6. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in
der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über-
schritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigun-
gen solcher Art, unterliegen nicht der Garantiepflicht.
7. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
8. Die zugelassenen Brennstoffe sind:
- Naturbelassenes Scheitholz (bis max. 25cm Länge)
- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
9. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder
oder Holzwolle verwendet werden.
10. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-
resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Pellets, Papier, Zei-
tungen, Pappe o.ä. ist verboten!
11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kom-
men. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und min-
destens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heiz-
vorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen
auch später noch auftreten.
12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedie-
nungsanleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge
oder einen Schutzhandschuhe zur Bedienung.
13. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brenn-
stoff nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen keine
Flammen mehr sichtbar sein.
14. Im Warmhaltefach und auf / an dem Gerät dürfen keine brennbaren Gegenstände
abgestellt oder angelehnt werden. Sicherheitsabstände beachten!
15. Vor der Aufstellung ist die ausreichende Tragfähigkeit der Aufstellfläche zu prüfen. Bei
unzureichender Tragfähigkeit ist eine Unterlegplatte zur Lastverteilung zu verwenden.
D

4
16. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die
Griffe und Bedieneinrichtungen sehr heiß werden. Machen Sie Kinder und Jugendli-
che, ältere Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie Sie
während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung
den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche
unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedie-
nen.
17. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist
und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
18. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass
die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer ge-
ringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kon-
trolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte
sauber sein.
19. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fach-
mann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgas-
wege und der Abgasrohre erfolgen.
20. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden
Sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach-
händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
21. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-
beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-
zungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen
erlöschen Gewährleistung und Garantie.
22. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstel-
lungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster
oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass
dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleis-
tet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluft-
verbund mit anderen Räumen hergestellt werden (min. 150cm²).
23. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -
seitlich, hinten und vorne - eingehalten werden. Diese Abstände entnehmen Sie der
Bedienungsanleitung und/oder dem Typenschild.
24. Die Feuerstätte darf nicht verändert werden.
25. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehr-
fachbelegung 5m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens
vorgesehenen Schornstein muss vorher eine Berechnung nach EN 13384 erfolgen
(Schornsteinfeger).
26. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und
verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu löschen. Da-
nach unbedingt den Schornstein vom Fachmann überprüfen lassen.
27. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
28. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbän-
derungen normal und kein Grund zur Reklamation.

5
1. Bedienung
1.1 Geräteaufbau
Abgasstutzen
hinten Ø 120mm
Luftanschluss
Extern Air
Abgasstutzen oben
Ø 120/150mm
Typschild an der
Rückwand
Füll- / Heiztür
Türgriff
Brennstoffwähler „A“
Primärluftschieber „B“
Aschekasten
Ausmauerung
Füll- / Heiztür

6
1.2 Inbetriebnahme
Brennstoffe
Ein raucharmer und störungsfreier Betrieb des Gerätes sowie die für den Schornsteinzug
von 12 Pa angegebene Nennwärmeleistung sind u.a. nur gewährleistet, wenn keine ande-
ren als die nachstehenden aufgeführten Brennstoffe verwendet werden.
Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max.
20% und Braunkohlenbriketts.
Brennstoffart Heizwert ca. KJ/kg
Braunkohlebriketts
Hartholz
Weichholz
19.500
14.600
11.500
Tabelle 1
Nicht zulässige Brennstoffe sind z.B.:
Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Kohlegruß,
feuchtem oder mit Holzschutzmitteln behandeltem Holz, Pellets, Papier Zeitungen und
Pappe o.ä. ist verboten. Zum Anzünden sollte Holzwolle oder geeignete Anzünder ver-
wendet werden. Keine flüssigen Anzündhilfen verwenden!
Achtung!
Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung
kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und
mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten
Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erschei-
nungen auch später noch auftreten.
Verbrennungslufteinstellung:
Tabelle 2
Füllmengen / Anzünden:
NWL Scheitholz max. 1,2 kg (≙1,65 kg/h), ca. 2-3 kleine Scheite pro
Füllung, bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max.
25cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten
Teillast Scheitholz max. 0,6 kg
NWL Braunkohlebrikett max. 1,4 kg (≙1,47 kg/h), ca. 2 Stk. auf
Grundglut auflegen, Teillast Braunkohlebrikett max. 0,7 kg auf Grundglut auflegen
NWL Holzbrikett nach DIN 51731 max. 1 kg, evtl. zerkleinern
Brennstoff Brennstoff-
wähler „A“ Primärluft- schieber „B“ Brenn- dauer ca.
Anheizen OFFEN OFFEN -
Scheitholz Nennwärmeleistung OFFEN ZU 0,75 h
Scheitholz Teillast OFFEN ZU -
Braunkohlebrikett Nennwärmeleistung ZU OFFEN 2 h
Braunkohlebrikett Teillast ZU OFFEN -
Außerbetriebnahme ZU ZU -

7
Die Brennstoffauflage darf nur einlagige erfolgen.
Erstes Anheizen
•Vor Inbetriebnahme sind alle Transportsicherungen (Papier) sowie brennbaren
Gegenstände, auf der Umlenkplatte über dem Feuerraum, dem Brennraum selbst
und dem Aschekasten herauszunehmen. Eventuelle Aufkleber auf der Sicht-
scheibe rückstandsfrei entfernen.
Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu
der Schutzhandschuh zu benutzen. Den Primärluftschieber und Brennstoffwähler (Bild 3)
entsprechend der Tabelle 2 einstellen.
Legen Sie kleineres Anzündholz, kreuzgeschlichtet auf den freien Rost. Mit einen Kohle-
anzünder oder etwas Holzwolle von oben anzünden und Heiztür wieder verschließen.
Wenn das Feuer lebhaft brennt und eine Grundglut vorhanden ist, erneut Brennstoff
aufgeben
Danach den Primärluftschieber entsprechend der Tabelle 2 „Verbrennungslufteinstel-
lung“ einstellen.
Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit
sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu
Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung
sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleis-
tung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so
können diese Erscheinungen auch später noch auftreten.
Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die
Ausmauerung beschädigt werden kann.
A B
ZU
OFFEN

8
Achtung!
Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem
Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die
Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet
werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von Brennstoff
nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine
Flammen mehr sichtbar sein.
1.3 Außerbetriebnahme
Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.
Restglut ausbrennen und Ofen abkühlen lassen.
Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!
1.4 Hinweise zum Heizen
Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden
(evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).
Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas
enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei Fest-
brennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies bedeutet
eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie Ihren Ofen
in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den Schornsteinzug, da
dieser bei hohen Außentemperaturen sehr gering sein kann. Zu diesem Zweck halten Sie
ein brennendes Zündholz in die ein wenig geöffnete Heiztür. Wenn die Flamme nicht deut-
lich angesaugt wird, ist zunächst ein sogenanntes Lockfeuer zu erzeugen. Hierzu wird
kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reinigungsöffnung des Schornsteins
entzündet. Der Rost (Bild 5) sollte vor jeder Brennstoffaufgabe gereinigt bzw. wenn mög-
lich gerüttelt werden, um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschen-
kasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei noch heißem Gerät
beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie dabei, dass keine glühen-
den Verbrennungsrückstände in die Mülltonne gelangen.
Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingeschoben
wird.
Achtung !
Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max.
Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des
Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädi-
gungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heizleis-
tung sollte nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung
der Primärluft erfolgen.
1.5 Reinigung und Pflege
Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabilität
und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen unsere
Umwelt und Ihren Geldbeutel. Zur Reinigung, sind die Umlenkplatten (Bild 6+7) auszubau-
en (komplett) oder durch leichtes und vorsichtiges abrütteln nach oben (Bild 7) von dem

9
Russ zu befreien. Dadurch kann der Abgasweg von innen frei werden, oder wenn das
Abgasrohr entfernt wird, von oben direkt gereinigt werden.
Die Umlenkplatten (Bild 6+7) sind nach dem Reinigen wieder richtig einzusetzen.
Achtung:
Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn Aus-
besserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte
rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren Fach-
händler.
Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen werden
mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge oder Ge-
schirrspülmittel behandelt und dann trocken gerieben.
Reinigen Sie Ihre ROBAX S-Sichtscheibe vor der ersten Benutzung mit einem feuchten
sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik
Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.
Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von
ROBAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu hal-
ten und erleichtert bei regelmäßiger Wiederholung die Reinigung.
Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist
dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen ist
nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit klarem Wasser,
vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt werden (nicht scheu-
ern). Vorab an einer nicht sichtbaren Stelle testen. Bei den pulverbeschichteten Flächen
kann in besonderen Fällen vorher mit Seifenlauge oder etwas Geschirrspülmittel behandelt
und dann trocken gerieben werden.
Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seife und
Wasser entfernt werden.
Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, daher
sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation!
Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nassschleifpapier (Kör-
nung 240) entfernt werden.
Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel, ag-
gressive oder kratzende Reinigungsmittel verwenden!
Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-
beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs-
oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen
Gewährleistung und Garantie.

10
Ausmauerung
Umlenkplatten
Bild 2 Bild 3
Bild 4 Bild 5
Bild 6 Bild 7

11
1.6 Störungsursachen, Behebung
Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu
feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schorn-
steinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an der
Feuerstätte und rufen Sie die Feuerwehr.
Niemals selber versuchen mit Wasser zu löschen.
Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewen-
deten Schutzfarbe. Verdamp-
fung von Ölresten
Den Ofen entsprechend der
Bedienungsanleitung mehrere
Stunden mit geringer Menge
Brennstoff betreiben. Danach
für mehrere Stunden auf ma-
ximale Leistung heizen.
Zu geringe Wärmeab-
gabe: •Geräteleistung zu klein
gewählt.
•Zu geringer Schorn-
steinzug
•Zu langes und undichtes
Abgasrohr
•Undichtheiten an der
Glas-/Heiz-/Aschentür
•Verbrennung von zu
feuchtem Holz
•Lassen Sie Ihren Wärmebe-
darf vom Fachmann kontrol-
lieren.
•Der erforderliche Schorn-
steinzug muss mind. 12 Pa
und darf kurzzeitig max.
18 Pa haben. Kontrollieren
Sie Ihren Schornstein auf
Dichtheit. Die Türen anderer
an diesen Schornstein ange-
schlossenen Feuerstätten
dicht verschließen. Vor al-
lem auf undichte Schorn-
stein- bzw. Reinigungsver-
schlüsse achten. Eventuell
mit senkrechter Anlaufstre-
cke anschließen.
•Die gesamten Abgasrohr-
verbindungen müssen gut
abgedichtet sein und feuer-
fest gedämmt werden.
•Dichtung kontrollieren, Tü-
ren gut verschließen. Even-
tuell Dichtschnur erneuern
lassen.
•Nur gut getrocknetes Holz
verwenden.

12
2. Aufstellung
2.1 Vorschriften
Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen
und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN
18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287) sowie feu-
erpolizeiliche Bestimmungen (u.a. FeuVo) zu beachten. Lassen Sie das
Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten
Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wollen, in
einwandfreiem Zustand sein und mind. bis 400°C belastbar sein.
2.2 Aufstellräume
Da der Kaminofen die zur Verbrennung benötige Luft dem Aufstellungsraum entnimmt ist
dafür zu sorgen, dass über die Undichtheiten des Fensters oder Außentüren stets genü-
gend Luft nachströmt. Zusätzlich ist sicherzustellen, dass ein Raum-Leistungsverhältnis
von mind. 4 m
3
je kW Nennwärmeleistung gewährleistet ist. Für den Kaminofen bedeutet
dies, dass der Aufstellungsraum mindestens 20 m
3
groß sein muss. Ist das Volumen ge-
ringer, muss über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen
hergestellt werden (Verbundöffnungen mind. 150 cm²).
2.3 Geräteabstände
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung des
Ofens sind gegen Hitzeeinwirkung zu schützen.
Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel
oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab Vor-
derkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert sich auf
40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil montiert
wird (Beispiel siehe Abb. 8)
Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen her-
gestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 30
cm und hinten 20 cm unterschritten wird.
Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm betra-
gen (siehe Abb. 9).

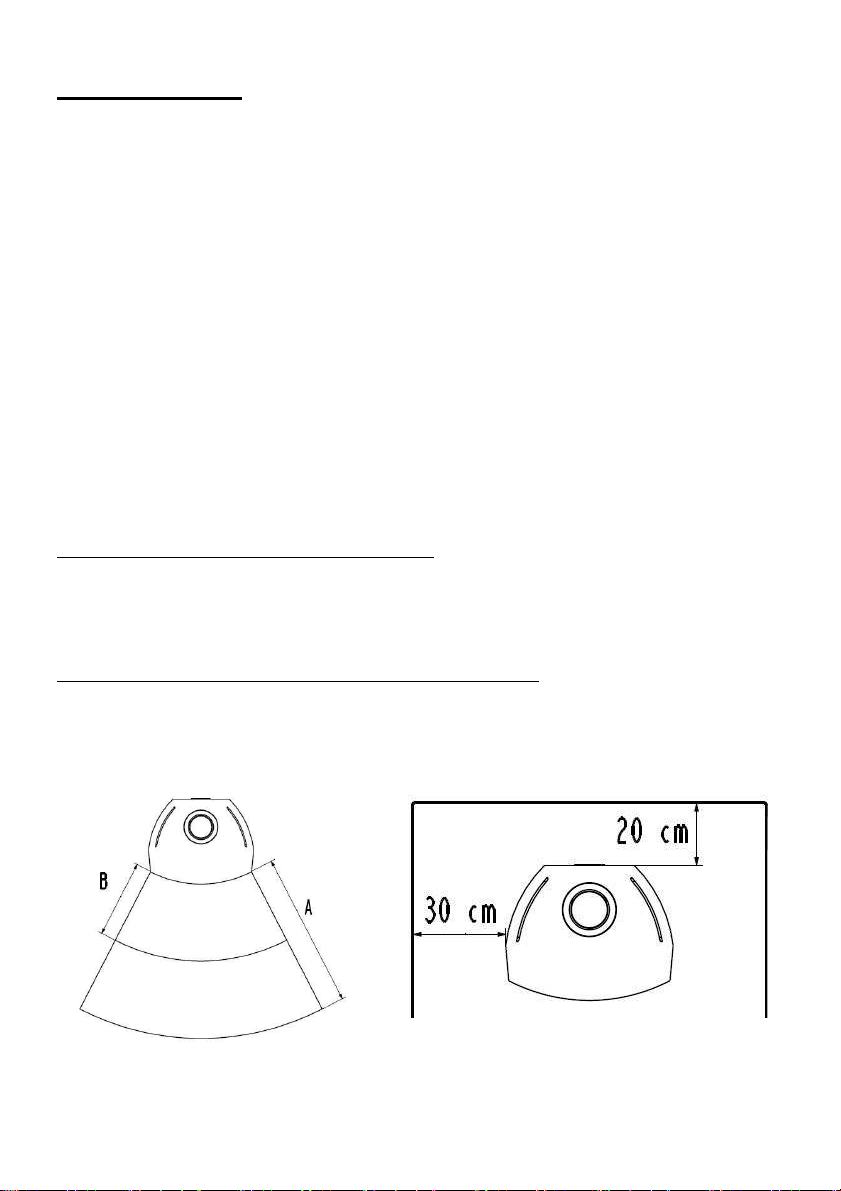

Bild 8 Bild 9

13
Boden unter und vor dem Ofen
Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem
Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen
Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte
aus Stahl, ersetzt oder geschützt werden.
2.4 Schornsteinanschluss
Die N-Line Serie kann wahlweise mit Ø 120 oder Ø 150 mm an den Schornstein ange-
schlossen werden. Bei Anschluss Ø 120 mm ist der Anschluss-Adapter vom Gerät abzu-
nehmen.
ACHTUNG:
Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-
Schornsteinfegermeister zu Rate zu ziehen!
Der für den Anschluss vorgesehene Schornstein muss bis mind. 400°C belastbar
sein.
ACHTUNG: Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige
Bezirks-Schornsteinfegermeister zu Rate zu ziehen!
Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein.
Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück
zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der Rohr-
stutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schornstein hin
um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht geführt sind,
sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO),
die jeweiligen Länderbauordnungen sowie für den Schornstein
die DIN 4705, DIN EN 13384, DIN 18160 und der
DIN EN 15287 zu beachten.
Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein.
Das Maß X (Abstand zu brennbaren Baustoffen/Materialien)
muss nach Angaben des Herstellers des Verbindungsstückes
eingehalten werden.
ACHTUNG:
Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbe-
legung 5m liegt, sollte vermieden werden. Daten zur Schornsteinberechnung finden Sie im
Kapitel 3. An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens
zwei bis drei weitere Feuerstätten angeschlossen sein.
In der Regel kann der Ofen mit einem
Bogen direkt an den Schornstein
angeschlossen werden.
Bei geringem Schornsteinzug sollte der
Ofen durch ein Senkrechtes Abgasrohr,
das als Anlaufstrecke dient, mit dem
Schornstein verbunden werden.
X

14
Richtig Falsch
mind. 50 cm
niedriger als als Firstkante
unter
5m
mind. 30 cm
Querschnittverengung
im Kamin durch zu
weit eingeschobene
Abgasrohre
Falschluft durch
offene Türen an
nicht benutzten
Feuerstätten
Stau durch sich ge
-
genseitig behin
-
dernde Abgasströ
-
me
Falschluft durch of-
fenen Rohranschluß
Falschluft durch
undichten Rohr
-
anschluß
Falschluft durch
offene Kamin
-
türe
mind. 5m

15
2.5 Verbrennungsluft
Für den Verbrennungsvorgang wird permanent Sauerstoff bzw. Luft benötigt. In der Regel
reicht die vorhandene Luft im Aufstellraum aus.
Bei gut abgedichteten Fenstern und Türen, Vorhandensein von mechanischen Entlüftun-
gen (z.B. Küche oder Bad) oder weiteren Feuerstätten (auch Gastherme) in der Wohnung,
kann die einwandfreie Luftversorgung empfindlich gestört werden. Wenn dies zutrifft, be-
steht die Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem anderen,
genügend belüfteten Raum (z.B. Keller) zuzuführen.
Die Kaminöfen bieten serienmäßig hierfür den zentralen Luftansaugstutzen Ø 98 mm auf
der Rückseite.
Für die Luftleitung dürfen nur glatte Rohre mit einem Mindestdurchmesser von 100 mm
verwendet werden. Die Luftleitung sollte außerdem mit einer Absperrklappe in
Ofennähe versehen werden, muss fachgerecht ausgeführt werden und u.a. in den Bögen
Revisionsöffnungen für den Schornsteinfeger haben und fachgerecht gegen Schwitzwas-
ser gedämmt werden. Die Leitung sollte nicht länger als 4 m sein und nicht mehr als 3
Biegungen aufweisen. Führt die Leitung ins Freie, soll sie mit einem geeigneten Wind-
schutz und Gitter versehen werden und durch einen vorgewärmten Raum geführt werden.
Wichtige Hinweise zum Thema raumluftabhängiger bzw. raum-
luftunabhängiger Betrieb:
(gültig für Deutschland. Stand Januar 2013)
Punkt 1:
Die Kaminöfen sind als raumluftabhängige Kaminöfen nach DIN EN 13240 geprüft. Die Ka-
minöfen entnehmen die gesamte Verbrennungsluft über den zentralen Luftansaugstutzen aus
dem Aufstellraum. An diesem Stutzen kann bauseits eine dichte Luftzuführung angeschlossen
werden. Auch mit dieser dichten Luftzuführung erfüllen die Kaminöfen nicht die Anforderungen
an einen raumluftunabhängigen Betrieb.
Punkt 2:
In Kombination mit raumlufttechnischen Anlagen (z.B. kontrollierte Be- und Entlüftungsanla-
gen, Dunstabzug o.ä.) ist somit in Deutschland der §4 der Feuerungsverordnung (FeuVo) maß-
geblich. Hier ist u.a. festgelegt, dass der Ofen und raumlufttechnische Anlage gegenseitig zu
überwachen sind (z.B. über einen Differenzdruckwächter) oder eine Lüftungsanlage einzubauen
ist, die eine Zulassung für Festbrennstofffeuerungen hat und dem Aufstellraum die notwendige
Verbrennungsluft (ca. 40 m
3
/h) für die Feuerstätte zusätzlich zuführt.
Punkt 3:
Bitte beachten Sie immer – in Absprache mit Ihrem zuständigen Bezirksschornsteinfegermeister
– die jeweils gültigen örtlichen Vorschriften und Regeln. Für Änderungen nach Drucklegung
dieser Anleitung können wir keine Haftung übernehmen. Änderungen behalten wir uns vor.
Die o.g. Sicherheitseinrichtungen ersetzen keine fachhandwerkliche Planung und
Auslegung der ausreichenden Verbrennungsluftversorgung.
Im Rahmen der Abnahme hat der Bezirksschornsteinfegermeister die ausreichende Ver-
brennungsluftversorgung / Gesamtinstallation zu prüfen.

16
Montage Rohranschluss hinten Ø 120 mm:
1.Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2.Rauchlochverschlussplatte hinten, nach oben dicht montieren
3.beiliegende Verkleidungsplatte (im Aschekasten) oben auflegen
4.Abgasstutzen hinten fest anschrauben
Montage Rohranschluss hinten Ø 150 mm:
1.Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2.Rauchlochverschlussplatte hinten, nach oben dicht montieren
3.beiliegende Verkleidungsplatte (im Aschekasten) oben auflegen
4.Adapter mit der beiliegenden Schraube vor der hinteren Montage am Abgasstutzen
befestigen und zum Schluss erst hinten festziehen
Tipp: Befestigungsschrauben des Abgasstutzens hinten vorher bis auf 3mm anschrauben
und erst nach aufsetzen des Abgasstutzens (evtl. mit montierten Adapter) festziehen!
Die N-Line Serie kann wahlweise
mit Ø 120 oder Ø 150 mm an den
Schornstein angeschlossen wer-
den. Bei Anschluss Ø 120 mm ist
der Anschluss-Adapter vom Gerät
abzunehmen und direkt anzu-
schließen.

17
3. Technische Daten
3.1 Maßzeichnungen, Daten
Typ 111 55 N-Line
Gewicht: 122kg
Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns
das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau
erhöhen, oder die Qualität verbessern!

18

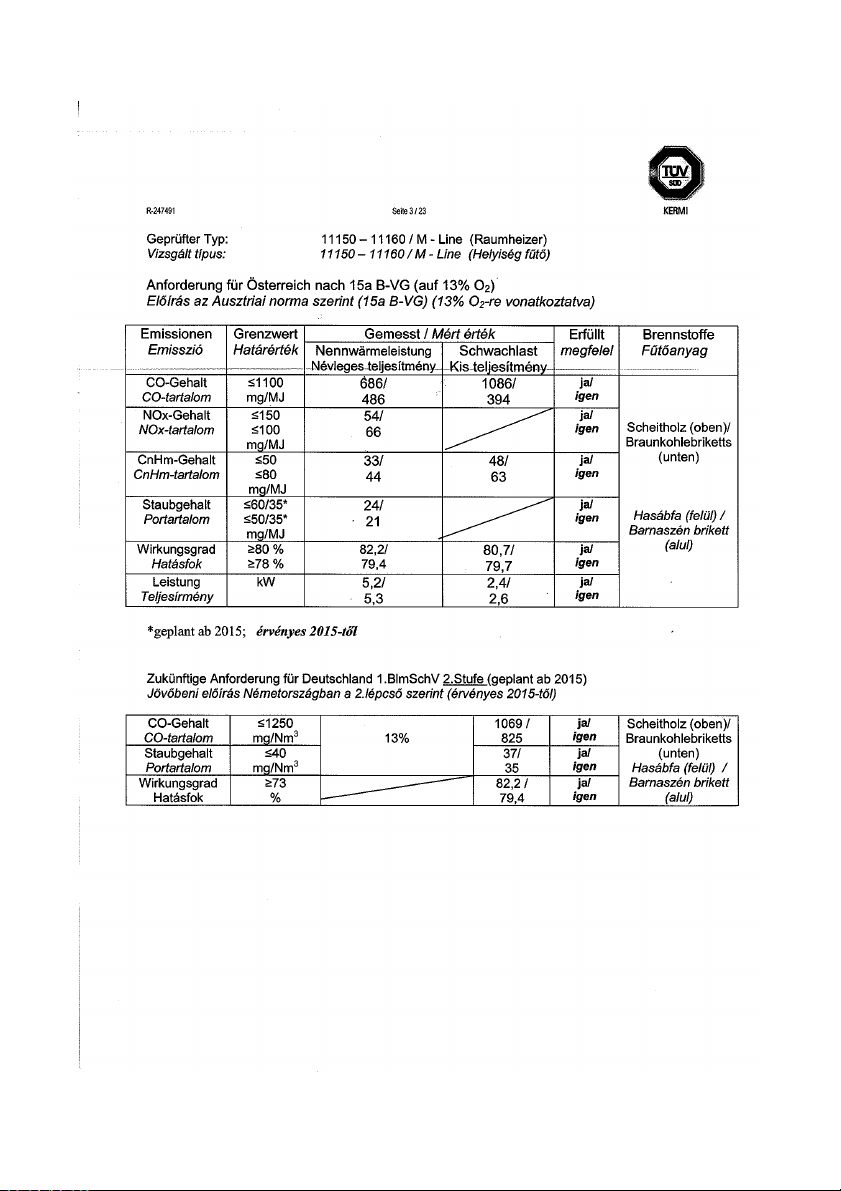

Alle Angaben auf die Abgaswerte beziehen sich auf die EN 13240 unter Laborbedingungen
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir
uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
Haus – und Küchentechnik GmbH
Adalperostraße 86
D - 85737 Ismaning
Telefon [phone]
Telefax [phone]
www.wamsler.eu
Gerätetyp Typ 111 55
Nennwärmeleistung 5 kW
Raumheizvermögen m³
-bei günstigen,
-weniger günstigen,
-ungünstigen
Heizbedingungen nach DIN 18893/TAB. 2 bei Zeitheizung
88
53
34
Abgaswerte: Brennstoff
Abgasmassenstrom
Abgasstutzentemperatur
Mind. Förderdruck bei Nennwärmeleistung
Staub (bezogen auf 13% O
2
)
CO (bezogen auf 13% O
2
)
Wirkungsgrad
Scheitholz / BB7”
5,6 / 5,4 g/s
234 / 320
0
C
12 Pa
< 40 mg/m³
1069 / 825 mg/m
3
82,2 / 79,4 %

19

20
