Watts Pwdwlcv2 pure water User manual

IOM-WQ-PWDWLCV2

PWDWLCV2

Installation, Operation

and Maintenance Manual

2-Stage LCV Under Counter System

Model PWDWLCV2

PURE WATER

Table of Contents

Maintenance Record .....................................2

Operational Parameters...................................3

Contents of LCV System ..................................3

Tools Recommended For Installation ........................3

Drill / Punch a Hole for Watts Top Mount Faucet ................3

Standard Faucet Installation................................4

Under Sink Mounting.....................................5

Adapt-A-Valve™ Installation ...............................5

Start Up...............................................5

Filter Change ...........................................6

Parts Listing ...........................................7

Performance Data Sheet ............................... 8-9

Limited Warranty .......................................10

WARNING

Please read carefully before proceeding with

installation. Your failure to follow any attached

instructions or operating parameters may lead to the

product’s failure.

Keep this Manual for future reference.

PENSER

SÉCURITÉ

AVANT

TOUT

WARNING

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or

after the system.

If you are unsure about installing your WATTS water filter, contact

a WATTS representative or consult a professional plumber.

Test the water periodically to verify that the system is performing

satisfactorily.

Discard small parts remaining after the installation.

Failure to install the system correctly voids the warranty.

Handle all components of the system with care. Do not drop,

drag or turn components upside down.

Be sure the floor under the water filter system is clean, level

and strong enough to support the unit.

IMPORTANT

CAUTION

NOTICE

System tested and certiﬁed by WQA against

NSF/ANSI Standard 53 for the reduction of the

claims speciﬁed on the performance data sheet

and NSF/ANSI Standard 372 for lead free.

Watts Pure Water

8716 W Ludlow Drive Suite #1, Peoria, AZ 85381, 1-(800)-224-1299

Thank you for your purchase of a

state of the art Watts Pure Water

Treatment system.

PWDWLCV2 Water Treatment System:

Watts Pure Water PWDWLCV2 water treatment system contains a

heavy duty lead, cyst and VOC ﬁlter block. This specialty formulated

block is capable of reducing lead, cryptosporidium, Giardia, Ent-

amoeba as well as harmful Volatile Organic Chemicals. It is estimated

that VOC’s are present in one-ﬁfth of the nation’s water supplies.

These water contaminants can enter ground water from a variety of

sources including localized use of herbicides and pesticides, gasoline

or oil spills, leaking underground fuel tanks, septic system cleaners,

and chemicals used in the dry-cleaning industry.

System Maintenance

Just because you can not taste it, does not mean that it is not there.

Many contaminants in the drinking water are undetectable to the

taste. Additionally, over time if you do not replace the ﬁlter element,

other bad tastes and odors will be apparent in your drinking water.

This is why it is important to change out your ﬁlter at the recom-

mended intervals as indicated in this system manual. When replac-

ing any of the ﬁlter elements, pay special attention to any cleaning

instructions. Should you have any further questions please refer to

our website at www.watts.com/purewater or call our customer

service department at 1-800-244-1299.

Maintenance Record

This system has been designed to ﬁt under most kitchen sinks.

Please read carefully before proceeding with installation.

DATE OF PURCHASE DATE OF INSTALL INSTALLED BY

Notes:

NOTICE

Operational Parameters

Installation needs to comply with state and local plumbing regula-

tions. This system is intended to be installed on the cold supply line

only.

Contents of Under Counter System

1 LCV Unit

2 Filters

1 Parts Bag

1 Faucet Assembly

If any of the items are missing, please contact Watts prior to install-

ing.

Tools Recommended For Installation

A small knife

Variable speed drill

1⁄8" (3mm), 1⁄4" (6.4 mm) and 7⁄16" (11.0mm) drill bits

11⁄4" hole saw (for porcelain sinks) or 11⁄4" hole punch (for stainless

steel sinks)

1⁄2" and 5⁄8" open-end wrenches (or adjustable wrenches)

Phillips screwdriver

MAXIMUM MINIMUM

Operational Temperature 100°F (37.8°C) 40°F (4.4°C)

Operating Pressure 85psi (5.98 kg/cm²) 20psi (1.406 kg/cm²)

pH Parameters 10 5

Flow Rate 0.5 GPM @ 60 psig

Drill a Hole for the Faucet in a Porcelain Sink

Most sinks are predrilled with 1½" or 1¼" diameter hole that

you can use for your RO faucet. (if you are already using it for a

sprayer or soap dispenser, see Step 2).

Porcelain sinks are extremely hard and can crack or chip easily.

Use extreme caution when drilling. Watts accepts no responsi-

bility for damage resulting from the installation of faucet.

Step A – Determine desired location for

the RO faucet on your sink

and place a piece of masking

tape on over where the hole is

to be drilled. Mark the center

of the hole on the tape.

Step B – Using a variable speed drill

set on the slowest speed, drill

a 1⁄8“ pilot hole through both

porcelain and metal casing

of sink at the marked center

of the desired location. Use

lubricating oil or liquid soap

to keep the drill bit cool (If drill

bit gets hot it may cause the

porcelain to crack or chip).

Step C – Using a 1¼" hole saw, pro-

ceed to drill the large hole.

Keep drill speed on the slow-

est speed and use lubricating

oil or liquid soap to keep the

hole saw cool during cutting.

Step D – Make sure the surroundings

of the sink are cooled before

mounting the faucet to the

sink after drilling and remove

all sharp edges.

STEP 1

Punch a Hole for the Faucet in a Stainless

Steel Sink

If mounting faucet to a Stainless Steel

Sink you will need a 1¼" Hole Punch.

The faucet opening should be centered

between the back splash and the edge

of the sink, ideally on the same side as

the vertical drain pipe.

Step A – Drill a ¼" pilot hole. Use a 1⁄2"

Hole Punch and an adjustable

wrench to punch the hole in the

sink. Change to the 1¼" Hole

Punch to enlarge the hole

The faucet can now be installed.

NOTICE

STEP 2

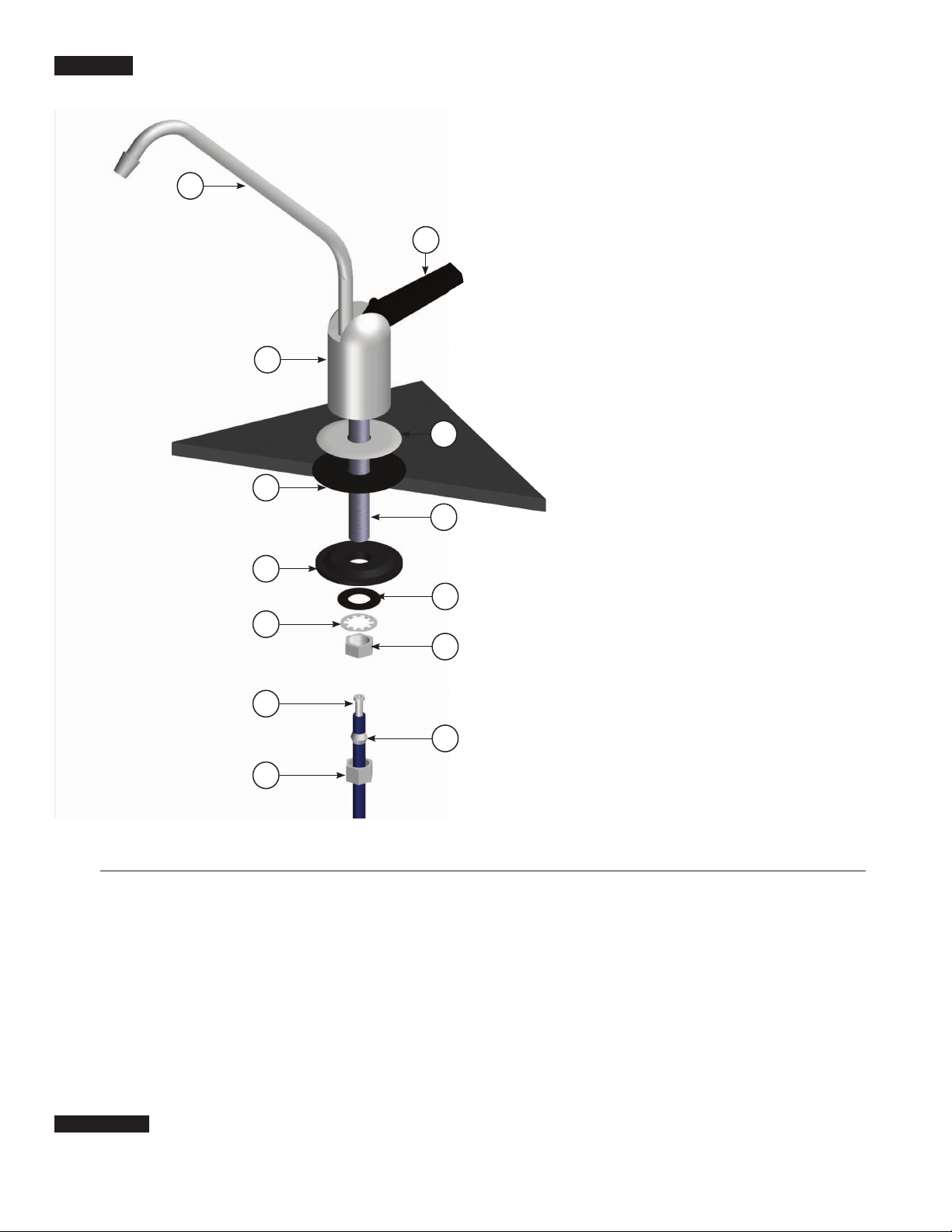

Step a – Under the sink - on to the threaded faucet stem in order

ﬁrst slide on the plastic spacer (Item 7), the washer (Item

8), the slotted washer (Item 9), and lastly secure with nut

(Item 10).

Step D – Locate the blue 1/4” tube in the faucet parts bag. Remove

a brass nut (Item 13), plastic sleeve (Item 12) and insert

(Item 11) from the parts bag. To assemble, place the brass

nut on the blue tube ﬁrst, then the sleeve (small tapered

end of sleeve must point to the end of tube) and then push

the insert all the way into the end of the tube.

Step E – Insert the blue tube into the end of the faucet shank and

use a wrench to tighten the brass nut securely.

DO NOT overtighten nut.

NOTICE

STEP 3

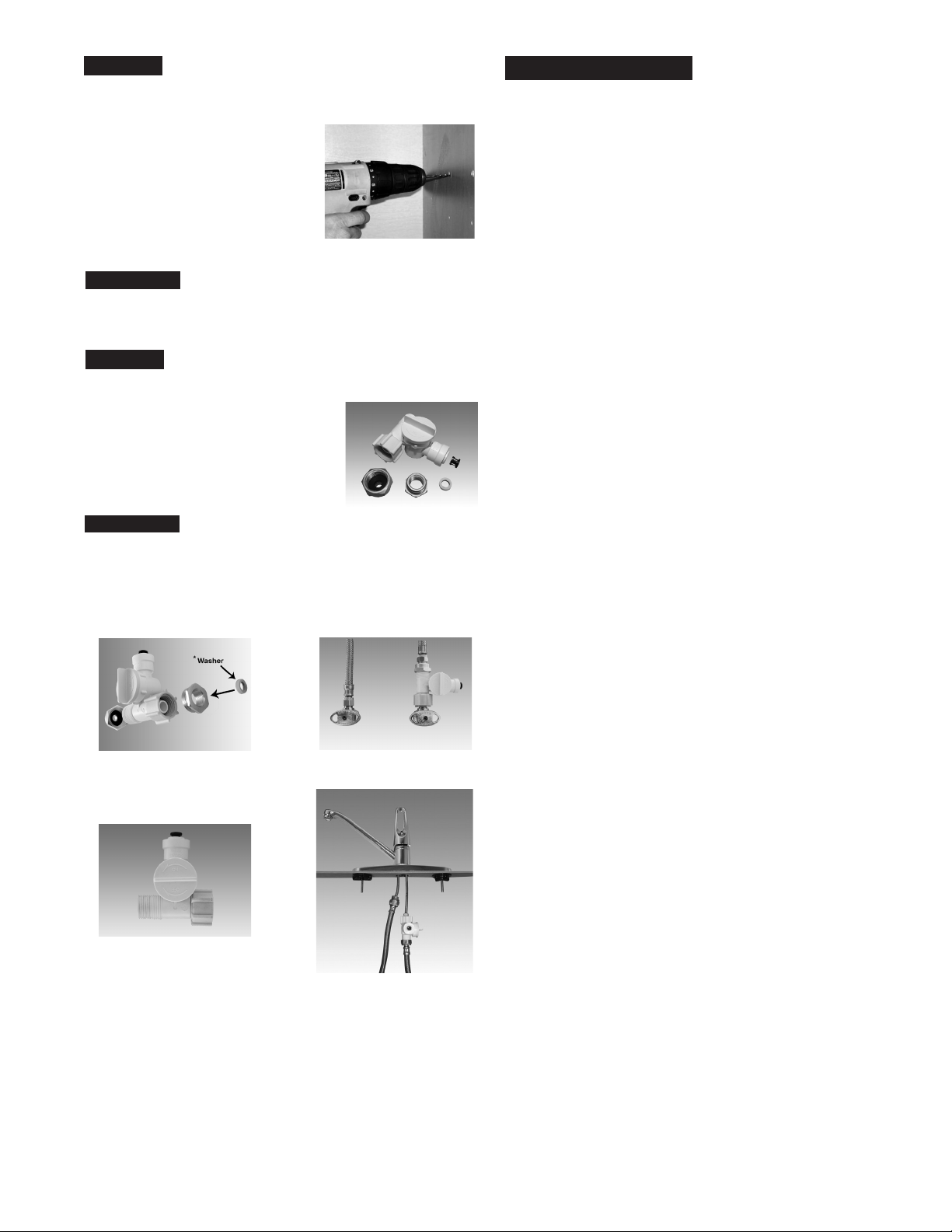

Drinking Water Module Mounting

Step A – Determine best location for

the Drinking Water system to

be mounted to allow for future

system maintenance. The

parts bag has 2 self tapping

screws. Using an electric drill

with a Phillips bit, screw them

into the cabinet wall 6" apart

and 16" from the bottom of the

cabinet.

Do not cut any Drinking Water system tubes at this time

Start Up Instructions

Step A– Turn on the incoming cold water at the angle stop valve.

Turn the knob on the Adapt-A-Valve™ by turning coun-

terclockwise. Check the system for leaks and tighten any

ﬁttings as necessary. (Check frequently over the next 24

hours to ensure no leaks are present).

If you have connected your RO system to a refrigerator / ice

maker, make sure the ice maker is off (do not allow water to ﬂow

to the ice maker) until ﬂushing is complete and the tank has

been allowed to ﬁll completely. Connection from the RO to the

ice maker system should have an in-line valve installed before

the ice maker so it can easily be closed to prevent water ﬂowing

to the ice maker during start up and periodic maintenance. Your

RO tank must be allowed to ﬁll up fully in order for the ice maker

system to work properly.

Step B – Turn faucet handle to the open position to start the ﬂow

of water through the unit. Run 7 gallons of water through

the unit in order to ﬂush out the normal black carbon ﬁnes

(it will “sputter” until the air is purged out) from the unit.

Initially, the water may appear cloudy which is due to tiny

air bubbles and it will clear up shortly. Close the faucet.

Step C – Check for leaks. If you have any leaks, shut off the water

supply to your system, repair and restart unit.

Adapt-A-Valve™ Installation

Verify contents prior to installation:

( 1 ) - Plastic Adapt-a-Valve™ & Black Collet

( 1 ) - Brass Adapter no washer

( 1 ) - Brass Adapter with black washer

( 1 ) - White rubber washer

Water supply line to the system must be from the cold water

supply line only. Hot water will severely damage your system.

Do not use Teﬂon tape with the Adapt-A-Valve™.

For 3⁄8" Conﬁguration

For 1⁄2" Conﬁguration

Step A - Turn off the cold water supply to the faucet by turning the

angle stop valve completely off.

Step B - Open cold water sink faucet to relieve pressure.

Step C - Choosing the conﬁguration that ﬁts your plumbing, at-

tach the Adapt-A-Valve™ as illustrated in the four photos

above.

STEP 4

Hot

Supply

Cold

Supply

Hot

Supply

Cold

Supply

(With Brass Fittings)

* Insert White Washer

(Without Brass Fittings)

1⁄2" Conﬁguration

NOTICE

Filter Change

Order ﬁlter by calling Watts at 1-800-224-1299

Watts recommends changing the ﬁlter element every 6 months.

Use Watts replacement cartridge only. Other ﬁlters may look the

same, but only ﬁlters by Watts are manufactured to ﬁt your LCV ﬁlter

unit in order to ensure proper reduction of water contaminants.

A. Turn off incoming water supply to the LCV unit by turning the

KNOB on the Adapt-A-Valve™ clockwise. Note: There will be

water in the ﬁlter housing. Lift the faucet handle to relieve the

water pressure.

B. Remove ﬁlter housing from lid by turning it to the left, as shown in

Figure D.

C. Remove used ﬁlter cartridge and discard.

Do not discard ﬁlter-housing O-ring.

D. Clean inside of ﬁlter housing with warm soapy water and rinse to

remove soap

E. Lubricate O-ring with water-soluble lubricant (i.e. K-Y Jelly®or

Silicone lubricant).

Do not use Petroleum based lubricants such as Vaseline®.

F. Seat O-ring in groove in ﬁlter housing and insert new ﬁlter car-

tridges into ﬁlter housing.

G. Screw ﬁlter housing onto lid as shown in Figure D.

H. Turn on water supply to ﬁlter unit by turning knob on

Adapt-A-Valve™ counterclockwise

I. Check system for leaks.

To Loosen To Tighten

Figure D

Replacement

Filters Pack

MODEL FREQUENCY DESCRIPTION

PWFPKLCV 6 Months PWMB10M5 (5-micron sediment filter) &

PWCB10LCV (1 micron carbon filter)

Water conditions may require more frequent cartridge replacement

NOTICE

ITEM EDP DESCRIPTION

17300068 ADAPT-A-VALVE™

27300031 ELBOW - 1/4" C X 1/4" M

37300081 FILTER HOUSING - LID - 1/4" PORTS

47300044 FILTER HOUSING - BOWL - 10" - WHITE

57300060 O-RINGS FOR FILTER HOUSING

67100331 SEDIMENT FILTER

77100451 LEAD, CYST, VOC Carbon Block

87100188 FAUCET - CHROME

97300066 1/4" GREEN TUBING

10 7300065 1/4" BLUE TUBING

Parts List

MAIN WATER SUPPLY

SHUT-OFF VALVE

CARBON

BLOCK

SEDIMENT

FILTER

1/4” GREEN TUBE

FEED WATER

STANDARD FAUCET

ADAPT-A-VALVE

KITCHEN

SINK 2

5 5

6 7

1/4” BLUE TUBE

GENERAL USE CONDITIONS:

1: System to be used with municipal or well water sources treated and tested on regular basis to insure bacteriological safe quality. DO

NOT use with water that is micro biologically unsafe or of unknown quality without adequate disinfection before or after the system.

Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.

2: Operating Temperature: Maximum 100o F (37.8o C) Minimum 40o F (4.4o C)

3: Operating Water Pressure: Maximum 85psi (5.98 kg/cm2) Minimum 20psi (1.406 kg/cm²)

4: Maximum flow Rate: 0.50 gpm (1.89 lpm)

5: Rated Capacity: 600 Gallons (2,200 liters)

RECOMMENDED REPLACEMENT PARTS AND CHANGE INTERVAL:

Note: Depending on incoming feed water conditions replacement time frame may vary.

Description Part Number Change time Frame

Stage 1: Sediment filter 7100331 6 Months or 600 gallons of water

Stage 2: Lead, Cyst, VOC Carbon block 7100451 6 Months or 600 gallons of water

This system has been tested according to NSF/ANSI Standard 53 for the reduction of the substances listed below. The concentration

of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in NSF/ANSI 53. Testing performed under standard laboratory conditions, actual performance

may vary.

Substance Percent

Reduction

Influent Challenge

Concentration

(mg/L unless noted)

Maximum Permissible

Product Water

Concentration

ALACHLOR* >98% 0.050 0.001

ATRAZINE* >97% 0.100 0.003

BENZENE* >99% 0.081 0.001

BROMODICHLOROMETHANE (TTHM)* >99.8% 0.300 +/- 0.30 0.015

BROMOFORM (TTHM)* >99.8% 0.300 +/- 0.30 0.015

CARBOFURAN (Furadan)* >99% 0.190 0.001

CARBON TETRACHLORIDE* 98% 0.078 0.0018

CHLORDANE 0.04 +/- 0.10 0.002

CHLOROBENZENE (Monochlorobenzene)* >99% 0.077 0.001

CHLOROFORM (TTHM)* >99.8% 0.300 +/- 0.30 0.015

CRYPTOSPORIDIUM (see Cyst) 99.99% minimum 50,000/mL 99.95%

CYST 99.99% minimum 50,000/mL 99.95%

CHLOROPICRIN 0.015 0.0002

2, 4-D* 98% 0.110 0.0017

DBCP (see Dibromochloropropane)* >99% 0.052 0.00002

1,2-DCA (see 1,2-DICHLOROETHANE)* 95% 0.088 0.0048

1,1-DCE (see 1,1-DICHLOROETHYLENE)* >99% 0.083 0.001

DIBROMOCHLOROMETHANE

(TTHM;Chlorodibromomethane)* >99.8% 0.052 0.00002

DIBROMOCHLOROPROPANE (DBCP)* >99% 0.004 +/- 0.10 0.0002

o-DICHLOROBENZENE (1,2 Dichlorobenzene)* >99% 0.080 0.001

p-DICHLOROBENZENE (para-Dichlorobenzene)* >98% 0.040 0.001

1,2-DICHLOROETHANE (1,2-DCA)* 95% 0.088 0.0048

1,1-DICHLOROETHYLENE (1,1-DCE)* >99% 0.083 0.001

CIS-1,2-DICHLOROETHYLENE* >99% 0.170 0.0005

TRANS-1,2- DICHLOROETHYLENE* >99% 0.086 0.001

1,2-DICHLOROPROPANE (Propylene Dichloride)* >99% 0.080 0.001

CIS-1,3- DICHLOROPROPYLENE* >99% 0.079 0.001

DINOSEB* 99% 0.170 0.0002

EDB (see ETHYLENE DIBROMIDE)* >99% 0.044 0.00002

ENDRIN* 99% 0.006 +/- 0.10 0.002

Watts Pure Water

8716 W Ludlow Drive Suite #1

Peoria, AZ 85381

1-(800)-224-1299

Performance Data Sheet

PWDWLCV2

Substance Percent

Reduction

Influent Challenge

Concentration

(mg/L unless noted)

Maximum Permissible

Product Water

Concentration

ENTAMOEBA 99.99% minimum 50,000/mL 99.95%

ETHYLBENZENE* >99% 0.088 0.001

ETHYLENE DIBROMIDE (EDB)* >99% 0.044 0.00002

FURADAN (see CARBOFURAN)* >99% 0.19 0.001

HALOACETONITRILES (HAN)*

BROMOCHLOROACETONITRILE 98% 0.022 0.0005

DIBROMOACETONITRILE 98% 0.024 0.0006

DICHLOROACETONITRILE 98% 0.0096 0.0002

TRICHLOROACETONITRILE 98% 0.015 0.0003

HALOKETONES (HK):*

1,1-DICHLORO-2-PROPANONE 99% 0.0072 0.0001

1,1,1-TRICHLORO-2-PROPANONE 96% 0.0082 0.0003

GIARDIA LAMBLIA (see Cyst) 99.99% minimum 50,000/mL 99.95%

HEPTACHLOR* >99% 0.025 0.00001

HEPTACHLOR EPOXIDE* 98% 0.0107 0.0002

HEXACHLOROBUTADIENE

(Perchlorobutadiene)* >98% 0.044 0.001

HEXACHLOROCYCLOPENTADIENE* >99% 0.060 0.000002

LEAD pH 6.5 99% 0.15 +/- 10% 0.010

LEAD pH 8.5 99% 0.15 +/- 10% 0.010

HEPTACHLOR (H-34, HEPTOX) 0.08 +/- 0.10 0.0004

HEPTACHLOR EPOXIDE 0.004 +/- 0.10 0.0002

HEXACHLOROCYCLOPENTADI 0.15 +/- 0.10 0.05

LINDANE* >99% 0.055 0.00001

METHOXYCHLOR* >99% 0.050 0.0001

METHYLBENZENE (see TOLUENE)* >99% 0.015 +/- 0.20 0.005

MONOCHLOROBENZENE

(see CHLOROBENZENE)* >99% 0.077 0.001

PCE (see TETRACHLOROETHYLENE)* >99% 0.081 0.001

PENTACHLOROPHENOL* >99% 0.096 0.001

PERCHLOROBUTADIENE

(see HEXACHLOROBUTADIENE)* >98% 0.044 0.001

PROPYLENE DICHLORIDE

(see 1,2 -DICHLOROPROPANE)* >99% 0.080 0.001

POLYCHLORINATED BIPHENYLS (PCBs, Aroclor 1260) 0.01 +/- 0.10 0.0005

SIMAZINE* >97% 0.120 0.004

SILVEX (see 2,4,5-TP)* 99% 0.270 0.0016

STYRENE (Vinylbenzene)* >99% 0.150 0.0005

1,1,1-TCA

(see 1,1,1 - TRICHLOROETHANE)* 95% 0.084 0.0046

TCE (see TRICHLOROETHYLENE)* >99% 0.180 0.0010

1,1,2,2- TETRACHLOROETHANE* >99% 0.081 0.001

TETRACHLOROETHYLENE* >99% 0.081 0.001

TOLUENE (Methylbenzene)* >99% 0.078 0.001

TOXOPLASMA minimum 50,000/mL 99.95%

2,4,5-TP (Silvex)* 99% 0.270 0.0016

TRIBROMOACETIC ACID* 0.042 0.001

TOXAPHENE 0.015 +/- 0.10 0.003

1,2,4 TRICHLOROBENZENE (Unsymtrichlorobenzene)* >99% 0.160 0.0005

1,1,1-TRICHLOROETHANE (1,1,1-TCA)* 95% 0.084 0.0046

1,1,2-TRICHLOROETHANE* >99% 0.150 0.0005

TRICHLOROETHYLENE (TCE)* >99% 0.180 0.0010

TRIHALOMETHANES (TTHM) (Chloroform; Bromoform;

Bromodichloromethane; Dibromochloromethane) >99.8% 0.300 0.015

Unsym-Trichlorobenzene (see 1,2,4-

TRICHLOROBENZENE)* >99% 0.160 0.0005

Vinylbenzene (see STYRENE)* >99% 0.150 0.0005

XYLENES >99% 0.070 0.001

USA: Tel: (800) 224-1299 • Fax: (978) 794-1848 • Watts.com/PureWater

Canada: Tel: (905) 332-4090 • Fax: (905) 332-7068 • Watts.ca/PureWater

Latin America: Tel: (52) 81-1001-8600 • Fax: (52) 81-8000-7091 • Watts.com/PureWater

A Watts Water Technologies Company

LIMITED WARRANTY: Certain Watts Pure Water products come with a limited warranty from Watts Regulator Co. Other products may have no warranty or are covered by the original manufacturer’s

warranty only. For speciﬁc product warranty information, please visit www.watts.com or the published literature that comes with your product. Any remedies stated in such warranties are exclusive and

are the only remedies for breach of warranty. EXCEPT FOR THE APPLICABLE PRODUCT WARRANTY, IF ANY, WATTS MAKES NO OTHER WARRANTIES, EXPRESS OR IMPLIED. TO THE FULLEST EXTENT

PERMITTED BY APPLICABLE LAW, WATTS HEREBY SPECIFICALLY DISCLAIMS ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF

MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, AND IN NO EVENT SHALL WATTS BE LIABLE, IN CONTRACT, TORT, STRICT LIABILITY OR UNDER ANY OTHER LEGAL THEORY, FOR

INCIDENTAL, INDIRECT, SPECIAL OR CONSEQUENTIAL DAMAGES, INCLUDING, WITHOUT LIMITATION,LOST PROFITS OR PROPERTY DAMAGE, REGARDLESS OF WHETHER IT WAS INFORMED ABOUT

THE POSSIBILITY OF SUCH DAMAGES.

IOM-WQ-PWDWLCV2

PWDWLCV2

Manual de instalación,

funcionamiento y mantenimiento

Sistema de LCV bajo mostrador de 2 etapas

Modelo PWDWLCV2

PURE WATER

Índice

Registro de mantenimiento ................................2

Parámetros operativos....................................3

Contenido del sistema de LCV .............................3

Herramientas recomendadas para la instalación ................3

Perforar / Realizar un oriﬁcio para grifo de montaje superior Watts...3

Instalación de grifo estándar ...............................4

Montaje debajo del lavabo.................................5

Instalación de Adapt-A-Valve™ .............................5

Puesta en marcha .......................................5

Reemplazo del ﬁltro ......................................6

Lista de piezas .........................................7

Hoja de datos de desempeño . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

Garantía limitada .......................................10

ADVERTENCIA

Lea atentamente antes de realizar la instalación.

Si no sigue las instrucciones incluidas o no respeta

los parámetros de uso, es posible que el producto

no funcione bien.

Conserve este manual para consultarlo en el futuro.

PIENSE

PRIMERO

EN LA

SEGURIDAD

ADVERTENCIA

No debe usarse con agua que presente un riesgo

microbiológico o cuya calidad sea desconocida sin una

desinfección, previa o posterior, del sistema.

Si tiene dudas sobre la instalación del filtro de agua WATTS,

comuníquese con un representante de WATTS o consulte a un

plomero profesional.

Analice el agua periódicamente para verificar que el

funcionamiento del sistema sea satisfactorio.

Descarte las piezas pequeñas que quedan después

de la instalación.

Si no se instala correctamente el sistema, se anula la garantía.

Maneje todos los componentes del sistema con cuidado. No

deje caer, no arrastre ni coloque hacia abajo los componentes.

Asegúrese de que el piso debajo del sistema de filtración de

agua esté limpio, nivelado y tenga la solidez necesaria para

soportar la unidad.

IMPORTANTE

PRECAUCIÓN

AVISO

El sistema es probado y certificado por WQA

según la norma NSF/ANSI 53en relación con la

reducción de los reclamos especiﬁcados en la

hoja de datos de desempeño y la norma NSF/

ANSI 372 en relación a los productos sin plomo.

Gracias por comprar el sistema

de tratamiento de agua Watts

Pure Water de última generación.

Sistema de tratamiento de agua PWDWLCV2:

El sistema de tratamiento de agua PWDWLCV2 Watts Pure Water

contiene un ﬁltro sólido de carga pesada para compuestos volátiles

orgánicos (VOC), quistes y plomo. Este ﬁltro sólido de formulación

especial es capaz de reducir el contenido de plomo, quistes de

Cryptosporidium, Giardia y Entamoeba, y químicos volátiles orgánicos.

Se calcula que un quinto de las fuentes de agua del país contienen

compuestos volátiles orgánicos. Existen diversas fuentes de introducción

de estos contaminantes en las capas freáticas de agua, que incluyen el

uso puntual de herbicidas y pesticidas, derrames de gasolina o petróleo,

fugas de tanques subterráneos de combustible, agentes de limpieza de

pozos sépticos y químicos empleados en limpieza en seco.

Mantenimiento del sistema

El hecho de que algo resulte imperceptible al paladar no signiﬁca

que no exista. Muchos contaminantes del agua potable no son

detectados por su sabor. Además, si con el transcurso del tiempo

no reemplaza el elemento ﬁltrante, aparecerán otros malos sabores

y olores en el agua potable. Es importante reemplazar el ﬁltro según

los intervalos recomendados que se indican en el manual del sistema.

Al cambiar cualquiera de los elementos ﬁltrantes, preste especial

atención a las instrucciones de limpieza. Si tiene otras dudas, consulte

nuestro sitio web www.watts.com/purewater o llame a nuestro

departamento de atención al cliente al 1-800-244-1299.

Registro de mantenimiento

Este sistema está diseñado para caber debajo de casi todos los

mostradores de la cocina. Lea atentamente antes de realizar

la instalación.

FECHA DE COMPRA FECHA DE INSTALACIÓN ENCARGADO DE LA INSTALACIÓN

Notas:

AVISO

Parámetros operativos

La instalación debe cumplir con las normas de plomería locales y

estatales. El sistema se diseñó para su instalación en el suministro

de agua fría exclusivamente.

Contenido del sistema bajo mostrador

1 Unidad de LCV

2 Filtros

1 Bolsa con piezas

1 Montaje del grifo

Si falta alguno de estos elementos, comuníquese con Watts antes

de comenzar la instalación.

Herramientas recomendadas para

la instalación

Un cuchillo pequeño

Taladro de velocidad variable

Brocas de taladro de 1⁄8" (3 mm), 1⁄4" (6,4 mm) y 7⁄16" (11,0 mm)

Sierra de perforación de 11⁄4" (para lavabos de porcelana) o

sacabocados de 11⁄4" (para lavabos de acero inoxidable)

Llaves de tuercas abierta de 1⁄2" y de 5⁄8" (o llaves inglesas)

Destornillador Phillips

MÁXIMO MÍNIMO

Temperatura operativa 100 °F (37,8 °C) 40 °F (4,4 °C)

Presión operativa 85 psi (5,98 kg/cm²) 20 psi (1,406 kg/cm²)

Parámetros de pH 10 5

Caudal 0,5 gpm a 60 psig

Hacer un oriﬁcio para el grifo en el lavabo

de porcelana

La mayoría de los lavabos tienen un oriﬁcio previamente

perforado de 1 ¼” o 1¼" que se puede utilizar para el grifo

de OI. (Si este oriﬁcio ya está ocupado por un rociador o un

sistema dispensador de jabón, consulte el paso 2).

Los lavabos de porcelana son sumamente duros y pueden

rajarse o descascararse con facilidad.

Sea sumamente cuidadoso al realizar perforaciones. Watts

no asume responsabilidad por los daños ocasionados por la

instalación del grifo.

Paso A – Determine la ubicación

deseada para el grifo de OI en

el lavabo y coloque una tira

de cinta de enmascarar en el

sitio en el que hará el oriﬁcio.

Marque el centro del oriﬁcio

sobre la cinta.

Paso B – Usando un taladro de

velocidad variable a velocidad

mínima, haga un oriﬁcio

guía de 1⁄8“ que atraviese

tanto la porcelana como el

revestimiento metálico del

lavabo en el punto marcado

como centro de la ubicación

deseada. Use aceite lubricante

o jabón líquido para mantener

la broca fría (si la broca se

calienta, la porcelana se puede

rajar o descascarar).

Paso C – Realice el oriﬁcio grande con

una sierra de perforación de

1¼". Mantenga el taladro en

velocidad mínima y use aceite

lubricante o jabón líquido

para mantener la sierra de

perforación fría durante el

proceso de corte.

Paso D – Después de perforar, quite

todos los bordes aﬁlados y

espere hasta que el área que

rodea el lavabo se enfríe antes

de colocar el grifo.

PASO 1

Perforar un oriﬁcio para el grifo en un lavabo

de acero inoxidable

Si monta un grifo a un lavabo de acero

inoxidable, necesitará un sacabocados

de 1¼". El oriﬁcio del grifo deberá

estar centrado entre el salpicadero y

el borde del lavabo, si es posible

sobre el mismo lado del tubo de

drenaje vertical.

Paso A – Haga un oriﬁcio guía de ¼".

Utilice un sacabocados de 1⁄2"

y una llave inglesa para realizar

el oriﬁcio en el lavabo. Utilice

un sacabocados de 1¼" para

agrandar el oriﬁcio.

Ahora puede instalar el grifo.

AVISO

PASO 2

Paso A – Debajo del lavabo - sobre el vástago roscado en orden:

primero deslice el espaciador blanco (ítem 7), la arandela

de la tuerca hexagonal (ítem 8), la arandela ranurada (ítem

9) y, por último, asegure con la tuerca (ítem 10).

Paso B –Ubique dentro de la bolsa de piezas el tubo azul de 1/4".

Extraiga de la bolsa de piezas una tuerca de bronce

(Elemento 13), un manguito plástico (Elemento 12) y

un inserto (Elemento 11). Realice el montaje colocando

sobre el tubo azul en primer lugar la tuerca de bronce, a

continuación, el manguito (su extremo ahusado debe estar

orientado hacia el extremo del tubo) y después introduzca

a presión el inserto hasta el ﬁnal del tubo.

Paso C –Introduzca el tubo azul en el extremo del eje del grifo y

ajuste bien la tuerca de bronce con una llave inglesa.

NO ajuste demasiado la tuerca.

AVISO

PASO 3

Montaje del módulo de agua potable

Paso A – Determine la mejor ubicación

para montar el sistema de

agua potable que permita

realizar el mantenimiento

en el futuro. La bolsa de

piezas contiene 2 tornillos

autorroscantes. Con un

taladro eléctrico con broca

Phillips, atorníllelos a la pared

del gabinete a una distancia

de 6" entre ellos y a 16" del

fondo del gabinete.

No corte ningún tubo del sistema de agua potable en este

punto del proceso

Instrucciones de puesta en marcha

Paso A – Abra el suministro entrante de agua fría con la válvula

de paso angular. Gire la perilla de la Adapt-A-Valve™ en

dirección opuesta a las agujas del reloj. Compruebe si hay

pérdidas en el sistema y ajuste los acoplamientos si es

necesario (Haga revisiones frecuentes dentro de las

24 horas siguientes para comprobar que no haya pérdidas).

Si ha conectado el sistema de OI a un refrigerador/una máquina

de hacer hielo, veriﬁque que la máquina de hacer hielo esté

apagada (no permita la circulación de agua hacia ella) hasta

terminar la descarga y que el tanque se haya llenado por

completo. Se debe instalar una válvula en el conducto de

conexión desde el sistema de OI hasta la máquina de hacer hielo

antes de llegar a esta última de manera de poder cerrar la válvula

fácilmente para impedir la circulación de agua hasta la máquina

de hacer hielo durante la puesta en marcha y el mantenimiento

periódico. Debe dejar llenar el tanque de OI por completo para

que el sistema para hacer hielo funcione correctamente.

Paso B –Gire la manija del grifo hasta la posición abierta para que

el agua comience a circular por la unidad. Deje correr 7

galones de agua por la unidad para enjuagar las partículas

ﬁnas de carbón de color negro habituales (el equipo

“escupirá” hasta que se termine de purgar el aire). Es

posible que al principio el agua tenga un aspecto turbio

debido a la presencia de diminutas burbujas de aire, pero

se aclarará a la brevedad. Cierre el grifo.

Paso C –Veriﬁque que no haya pérdidas. Si hay alguna pérdida,

cierre el suministro de agua hacia el sistema y repare y

reinicie la unidad.

Instalación de Adapt-A-Valve™

Revise el contenido antes de la instalación:

( 1 ) - Adapt-a-Valve™ de plástico y

sujeción negra

( 1 ) - Adaptador de bronce sin arandela

( 1 ) - Adaptador de bronce con arandela negra

( 1 ) - Arandela de goma de color blanco

El suministro de agua hacia el sistema se debe conectar

exclusivamente con el tubo de suministro de agua fría.

El agua caliente produce daños graves al sistema.

No aplicar cinta de teﬂón a Adapt-a-Valve.

Para conﬁguración 3⁄8"

Para conﬁguración 1⁄2"

Paso A - Cierre el suministro de agua fría al grifo girando la válvula

de paso angular a la posición totalmente cerrada.

Paso B - Abra el grifo de agua fría del lavabo para liberar la presión.

Paso C - Elija la conﬁguración adecuada para las tuberías y

coloque Adapt-A-Valve™ como se muestra en las cuatro

fotografías más arriba.

PASO 4

Agua

caliente

Agua

fría

Agua

caliente

Agua

fría

(Sin acoplamientos

de bronce)

* Insertar la arandela negra

(Sin acoplamientos

de bronce)

Conﬁguración de 1⁄2"

AVISO

Reemplazo del ﬁltro

Para solicitar el ﬁltro, comuníquese con Watts al 1-800-224-1299

Watts recomienda cambiar el elemento ﬁltrante cada 6 meses.

Utilice únicamente los cartuchos de reemplazo Watts. Es posible que

haya otros ﬁltros con la misma apariencia, pero únicamente los ﬁltros de

Watts se fabrican para adaptarse a la unidad de LCV que usted posee, a

ﬁn de garantizar una reducción adecuada de los contaminantes del agua.

A. Cierre el suministro de agua entrante a la unidad de LCV

haciendo girar la PERILLA de Adapt-A-Valve™ en el sentido de

las agujas del reloj. Nota: El alojamiento del ﬁltro contiene agua.

Levante la manija del grifo para liberar la presión del agua.

B. Quite el bastidor del ﬁltro de la tapa. Para hacerlo, destorníllelo

hacia la izquierda, como se muestra en la ﬁgura D.

C. Extraiga el cartucho de ﬁltro usado y deséchelo.

No descarte la junta tórica del alojamiento del ﬁltro.

D. Limpie el interior del alojamiento del ﬁltro con agua jabonosa tibia

y enjuague bien para quitar el jabón.

E. Aplique a la junta tórica un lubricante soluble en agua (es decir,

K-Y Jelly®o lubricante de silicona).

No use lubricantes a base de petróleo como Vaseline®.

F. Coloque la junta tórica sobre la ranura del alojamiento del ﬁltro e

inserte nuevos cartuchos de ﬁltro en el alojamiento del ﬁltro.

G. Atornille el alojamiento del ﬁltro a la tapa, como se muestra en la

ﬁgura D.

H. Abra el suministro de agua hacia el ﬁltro girando la perilla de

Adapt-A-Valve™ en el sentido contrario a las agujas del reloj.

I. Veriﬁque que no haya pérdidas en el sistema.

Para aojar Para ajustar

Figura D

Paquete de filtros

de repuesto

MODELO FRECUENCIA DESCRIPCIÓN

PWFPKLCV 6 meses Filtro de sedimentos de 5 micrones y filtro de

carbón de 1 micrón

AVISO

ÍTEM N.º EDP DESCRIPCIÓN

17300068 ADAPT-A-VALVE™

27300031 CODO - 1/4" C X 1/4" M

37300081 ALOJAMIENTO DEL FILTRO - TAPA - PUERTOS DE 1/4"

47300044 ALOJAMIENTO DEL FILTRO - RECIPIENTE - 10" - BLANCO

57300060 JUNTAS TÓRICAS PARA ALOJAMIENTO DEL FILTRO

67100331 FILTRO DE SEDIMENTOS

77100451 FILTRO SÓLIDO DE CARBÓN PARA VOC, PLOMO Y QUISTES

87100188 GRIFO - CROMADO

97300066 TUBO VERDE DE 1/4"

10 7300065 TUBO AZUL DE 1/4"

Lista de piezas

VÁLVULA DE CIERRE

DEL SUMINISTRO

PRINCIPAL DE AGUA

FILTRO SÓLIDO

DE CARBÓN

FILTRO DE

SEDIMENTOS

TUBO VERDE

PARA SUMINISTRO

DE AGUA DE 1/4”

GRIFO ESTÁNDAR

ADAPT-A-VALVE

HACIA

LAVABO DE

COCINA 2

5 5

6 7

TUBO AZUL DE 1/4”

CONDICIONES GENERALES DE USO:

1: Sistema para uso con fuentes de agua municipal o de pozo, probado y evaluado regularmente para garantizar la calidad y la seguridad

bacteriológica. NO debe usarse con agua que presente un riesgo microbiológico o cuya calidad sea desconocida sin una desinfección

adecuada antes o después del sistema. Los sistemas con reducción certificada de quistes pueden utilizarse en agua desinfectada con

posible contenido de quistes filtrables.

2: Temperatura operativa: Máxima 100 ºF (37,8 ºC) Mínima 40 ºF (4,4 ºC)

3: Presión de agua operativa: Máxima 85 psi (5,98 kg/cm2) Mínima 20 psi (1,406 kg/cm²)

4: Caudal máximo: 0,50 gpm (1,89 lpm)

5: Capacidad nominal: 600 galones (2200 litros)

REPUESTOS E INTERVALO DE CAMBIO RECOMENDADOS:

Nota: Según las condiciones del agua del suministro entrante, el período de tiempo transcurrido entre reemplazos puede variar.

Descripción Número de pieza Intervalo entre cambios

Etapa 1: Filtro de sedimentos 7100331 6 meses o 600 galones de agua

Etapa 2: Filtro de VOC, quistes y plomo 7100451 6 meses o 600 galones de agua

Este sistema se probó de acuerdo con la norma NSF/ANSI 53 en relación con la reducción de las sustancias enumeradas más abajo.

La concentración de las sustancias indicadas en el agua que ingresa al sistema se redujo a una concentración igual o menor que el

límite admisible para el agua saliente del sistema según establece la norma NSF/ANSI 53. Análisis realizados en condiciones de

laboratorio normales; el desempeño real puede variar.

Sustancia

Porcentaje

reducción

Concentración en

agua prefiltrada (en

mg/l excepto que se

indique lo contrario)

Concentración

máxima permitida en

agua filtrada

ALACLORO* >98% 0,050 0,001

ATRAZINA* >97% 0,100 0,003

BENCENO* >99% 0,081 0,001

BROMODICLOROMETANO (TTHM)* >99,8% 0,300 +/- 0,30 0,015

BROMOFORMO (TTHM)* >99,8% 0,300 +/- 0,30 0,015

CARBOFURAN (Furadan)* >99% 0,190 0,001

TETRACLORURO DE CARBONO* 98% 0,078 0,0018

CLORDANO 0,04 +/- 0,10 0,002

CLOROBENCENO (Monoclorobenceno)* >99% 0,077 0,001

CLOROFORMO (TTHM)* >99,8% 0,300 +/- 0,30 0,015

CRYPTOSPORIDIUM (ver Quistes) 99,99% mínimo 50 000/ml 99,95%

QUISTES 99,99% mínimo 50 000/ml 99,95%

CLOROPICRINA 0,015 0,0002

2, 4-D* 98% 0,110 0,0017

DBCP (ver Dibromocloropropano)* >99% 0,052 0,00002

1,2-DCA (ver 1,2-DICLOROETANO)* 95% 0,088 0,0048

1,1-DCE (ver 1,1-DICLOROETILENO)* >99% 0,083 0,001

DIBROMOCLOROMETANO

(TTHM;Clorodibromometano)* >99,8% 0,052 0,00002

DIBROMOCLOROPROPANO (DBCP)* >99% 0,004 +/- 0,10 0,0002

o-DICLOROBENCENO (1,2 Diclorobenceno)* >99% 0,080 0,001

p-DICLOROBENCENO (para-Diclorobenceno)* >98% 0,040 0,001

1,2-DICLOROETANO (1,2-DCA)* 95% 0,088 0,0048

1,1-DICLOROETILENO (1,1-DCE)* >99% 0,083 0,001

CIS-1,2-DICLOROETILENO* >99% 0,170 0,0005

TRANS-1,2- DICLOROETILENO* >99% 0,086 0,001

1,2-DICLOROPROPANO (Dicloro Propileno)* >99% 0,080 0,001

CIS-1,3- DICLOROPROPILENO* >99% 0,079 0,001

DINOSEB* 99% 0,170 0,0002

EDB (ver DIBROMURO DE METILENO)* >99% 0,044 0,00002

ENDRIN* 99% 0,006 +/- 0,10 0,002

Watts Pure Water

8716 W Ludlow Drive Suite #1

Peoria, AZ 85381

1-(800)-224-1299

Hoja de datos de desempeño

PWDWLCV2

Sustancia

Porcentaje

reducción

Concentración en

agua prefiltrada (en

mg/l excepto que se

indique lo contrario)

Concentración

máxima permitida en

agua filtrada

ENTAMOEBA 99,99% mínimo 50 000/ml 99,95%

ETILBENCENO* >99% 0,088 0,001

DIBROMURO DE ETILENO (EDB)* >99% 0,044 0,00002

FURADAN (ver CARBOFURAN)* >99% 0,19 0,001

HALOACETONITRILOS (HAN)*

BROMOCLOROACETONITRILO 98% 0,022 0,0005

DIBROMOACETONITRILO 98% 0,024 0,0006

DICLOROACETONITRILO 98% 0,0096 0,0002

TRICLOROACETONITRILO 98% 0,015 0,0003

HALOCETONAS (HK):*

1,1-DICLORO-2-PROPANONA 99% 0,0072 0,0001

1,1,1-TRICLORO-2-PROPANONA 96% 0,0082 0,0003

GIARDIA LAMBLIA (ver Quistes) 99,99% mínimo 50 000/ml 99,95%

HEPTACLORO* >99% 0,025 0,00001

HEPTACLORO EPOXIDO* 98% 0,0107 0,0002

HEXACLOROBUTADIENO (Perclorobutadieno)* >98% 0,044 0,001

HEXACLOROCICLOPENTADIENO* >99% 0,060 0,000002

PLOMO pH 6.5 99% 0,15 +/- 10% 0,010

PLOMO pH 8.5 99% 0,15 +/- 10% 0,010

HEPTACLORO (H-34, HEPTOX) 0,08 +/- 0,10 0,0004

HEPTACLORO EPOXIDO 0,004 +/- 0,10 0,0002

HEXACLOROCICLOPENTADIENO 0,15 +/- 0,10 0,05

LINDANO* >99% 0,055 0,00001

METOXICLORO* >99% 0,050 0,0001

METILBENCENO (ver TOLUENO)* >99% 0,015 +/- 0,20 0,005

MONOCLOROBENCENO

(ver CLOROBENCENO)* >99% 0,077 0,001

PCE (ver TETRACLOROETILENO)* >99% 0,081 0,001

PENTACLOROFENOL* >99% 0,096 0,001

PERCLOROBUTADIENO (ver HEXACLOROBUTADIENO)* >98% 0,044 0,001

DICLORURO DE PROPILENO

(ver 1,2 -DICLOROPROPANO)* >99% 0,080 0,001

POLICLORINATO DE BIFENILO (PCB, Aroclor 1260) 0,01 +/- 0,10 0,0005

SIMAZINA* >97% 0,120 0,004

SILVEX (ver 2,4,5-TP)* 99% 0,270 0,0016

ESTIRENO (Vinilbenceno)* >99% 0,150 0,0005

1,1,1-TCA (ver 1,1,1 - TRICLOROETANO)* 95% 0,084 0,0046

TCE (ver TRICLOROETILENO)* >99% 0,180 0,0010

1,1,2,2- TETRACLOROETANO* >99% 0,081 0,001

TETRACLOROETILENO* >99% 0,081 0,001

TOLUENO (Metilbenceno)* >99% 0,078 0,001

TOXOPLASMA mínimo 50 000/ml 99,95%

2,4,5-TP (Silvex)* 99% 0,270 0,0016

ÁCIDO TRIBROMOACÉTICO* 0,042 0,001

TOXAFENO 0,015 +/- 0,10 0,003

1,2,4 TRICLOROBENCENO (Unsym triclorobenceno)* >99% 0,160 0,0005

1,1,1-TRICLOROETANO (1,1,1-TCA)* 95% 0,084 0,0046

1,1,2-TRICLOROETANO* >99% 0,150 0,0005

TRICLOROETILENO (TCE)* >99% 0,180 0,0010

TRIHALOMETANOS (TTHM) (Cloroformo; Bromoformo;

Bromodiclorometano; Dibromoclorometano) >99,8% 0,300 0,015

Unsym-Triclorobenceno (ver 1,2,4- TRICLOROBENCENO)* >99% 0,160 0,0005

Vinilbenceno (ver ESTIRENO)* >99% 0,150 0,0005

XILENOS >99% 0,070 0,001

EE.UU.: Tel: (800) 224-1299 • Fax: (978) 794-1848 • Watts.com/PureWater

Canadá: Tel: (905) 332-4090 • Fax: (905) 332-7068 • Watts.ca/PureWater

Latinoamérica: Tel: (52) 81-1001-8600 • Fax: (52) 81-8000-7091 • Watts.com/PureWater

Una compañía de Watts Water Technologies

GARANTÍA LIMITADA: Algunos productos de Watts Pure Water tienen una garantía limitada emitida por Watts Regulator Co. Otros no tienen garantía o sólo están cubiertos por la garantía del fabricante.

Para obtener información especíﬁca de la garantía del producto, visite www.watts.com o lea la literatura publicada que acompaña al producto. Los recursos descritos en las garantías son exclusivos y

son los únicos recursos para el incumplimiento de la garantía. EXCEPTO POR LA GARANTÍA APLICABLE DEL PRODUCTO, SI HUBIERA, WATTS NO EXTIENDE NINGUNA OTRA GARANTÍA EXPLÍCITA O

IMPLÍCITA. CON TODO EL ALCANCE QUE PERMITE LA LEY QUE CORRESPONDE, WATTS RENUNCIA ESPECÍFICAMENTE A TRAVÉS DE ESTE DOCUMENTO A CUALQUIER OTRA GARANTÍA,EXPLÍCITA O

IMPLÍCITA, INCLUIDAS ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y APTITUD PARA UN FIN EN PARTICULAR. BAJO NINGUNA CIRCUNSTANCIA WATTS SERÁ RESPONSABLE

POR ACCIONES FUNDADAS EN RESPONSABILIDAD CONTRACTUAL, EXTRACONTRACTUAL, OBJETIVA, O CONFORME A CUALQUIER OTRA TEORÍA LEGAL, POR DAÑOS FORTUITOS, INDIRECTOS,

ESPECIALES O CONSECUENTES, ENTRE OTROS LUCRO CESANTE O DAÑOS MATERIALES, INDEPENDIENTEMENTE DE SI FUE O NO INFORMADO ACERCA DE LA POSIBILIDAD DE DICHOS DAÑOS.
