EN Installation Guide
Please read the following directions carefully.
This type of sauna use embedded latch locking system fixed together, the installation
requires 2~3 persons. Put on gloves and pay more attention not to hurt yourself during the
installation.
To assure the installation smoothly and use well in future, please install each step
carefully and make sure placement and connection of each panel balanced and tightly.
Electrical Requirements
Each sauna will require an exclusive circuit when plugged in an outlet. A exclusive
circuit requires that no other appliance to share the outlet/circuit with the sauna. Failure
to comply with this requirement may cause electrical interruption and diminished
performance. (4.5KW stove we provide 40A leakage protector, 8KW and 9KW stove we
provide 63A leakage protector)
Please make sure the sauna is properly grounded. Serious injury may result if proper
electrical requirements are not met.
It is recommended that a qualified electrician install your dedicated electrical wiring for
proper sauna functionality and to avoid any potential electrical hazards, especially for the
big power saunas which requests to connect with an air switch on your side.
Package Information
Traditional saunas (with a front panel full glass) are packed in 6 cartons (Package 1 for
top and floor panel, benches and spare parts. Package 2 for back panel. Package 3 for
left and side panel. Package 4 for glass. The extra two package stove and stone)
Each sauna has a sole serial number which was shown on each package carton of sauna
cabin. Please make sure the cartons you get are with a same serial number, so that you
can assemble the unit well.
Please make sure that when you open the package cartons keep face up. Please be very
careful when opening boxes, due to fragile parts and glass.
Where to Start
Lay the cartons flat on the ground and open them carefully.
Open all the cartons, take the floor (bottom panel) from carton A firstly, start to install your
sauna pleasantly.
Tips: Before the start of installation, or at least before installation of the top panel, please
take out the accessories and screws etc.

Caution to Installation
1. No plumbing or plumbing fixtures should be placed in the sauna.
2. Use wooden bucket and scoop splashing water and not keep excess water splashed.
3. Install the sauna on a completely level surface and keep it near the pipeline, easy
drainage.
4. Flammable objects and corrosive chemical substances should be kept far away from
the sauna.
Should you have any questions, please do not hesitate to contact the supplier.
Installation Procedure
Connecting Methods of Panels (Walls)
Our sauna rooms through embedded latch locking system fixed together. Need two
people lift wood panel and keep each latching system well connect together.
Latch locking system
Tips: Refer to “Connecting Method of Panels (walls)” on how to assemble the panels
together for the following installation procedures.
Where to Start:
Lay the First carton flat on the ground and open them carefully. Take out accessories
(handle, stove wooded protector, screws, user manual and smaller parts) from the roof
dust cover and read to installation. See below photo.
Remove the Dust Cover to uncover accessories
Dust Cover

Straight Style A-General guide:
1.Place the bottom panel in the desired location (it’s better in bath room near the
drainage) and assembling back panel. Make sure they are in line. At this point, someone
should be hold the rear panel until the next connection is made. SEE FIG 1 and 2.
FIG 1 FIG 2
2.Install the left and right side panels as below image FIG 3 and 4. Tighten the back
panels and sides panels with embedded latching system. See FIG 5.
FIG 3 FIG 4 FIG 5
3. Install roof panel bench and bench supporter. Slide the bench supporter between the
two vertical guides on the side panels. Install the bench top by placing it on top of the
bench stand and the horizontal guide on the rear panel. See FIG 7 and 8.
Secure the roof with the supplied screws (4x25mm) to the side panels. Otherwise, the
door cannot be properly adjusted. (Since the weight of the glass door pulls away the side
glass and raises the roof.) Place the sauna on a horizontal surface or set it in a horizontal
position
EN

FIG 6 FIG 7 FIG 8
Pull the cables of Explosion proof lamp, Explosion proof lamp button and stove cables
(3pins cable: 1L (brown color), 1N (blue color) and 1GND (yellow-green color) ) through
the holes to the top. Connect roof cables together. See FIG-9.
Explosion proof lamp
Roof panel Stove cables connector
Explosion proof lamp button
B. Please connect these 3 wires one by
one.
A. These wires are connected well in our
factory.
A.
B.
FIG 9.
4.Align the side glass with bottom panel corresponding battens. Need one people hold up
the roof panel, another people put side glass into correct location. (be careful, glass is
very heavy). See FIG-10. Install the glass door and use wrench fasten the screws on
door hinges. See FIG 11 and 12. Install door handle. See FIG 13.
FIG 11FIG 10 FIG 12 FIG 13
Other spare parts installation ways please refer to Accessories installation.

Straight Style B-General guide:
1. Place the bottom panel in the desired location (it’s better in bath room near the
drainage) and assembling back panel. Make sure they are in line. At this point,
someone should be hold the rear panel until the next connection is made. SEE FIG 1
and 2.
FIG 1 FIG 2
2.Install the left and right side panels as below image FIG 3 and 4. Tighten the back
panels and sides panels with embedded latching system. See FIG 5.
FIG 3 FIG 4 FIG 5
3. Install roof panel, see FIG 6. Install bench support (See FIG 7) and bench (See FIG 8).
Then install corner bench support and use screws fixed on left side wood panel. (See
FIG 9 and 10). Finally install corner bench (See FIG 11). Slide the bench supporter
between the two vertical guides on the side panels. Install the bench top by placing it
on top of the bench stand and the horizontal guide on the rear panel.
EN

FIG 6
FIG 9
FIG 7
FIG 10
FIG 8
FIG 11
Pull the cables of Explosion proof lamp, Explosion proof lamp button and stove cables
(5pins cable: 3L (brown/gray/black color), 1N (blue color) and 1GND (yellow-green color) )
through the holes to the top. Connect roof cables together. See FIG-12.
Explosion proof lamp
Explosion proof lamp button
Roof cables
Roof panel
Explosion proof lamp
Stove cables connector
FIG 12
A.
B. C.
A. These wires are connected well in our factory.
B. The other end is to connected with the stove.
C. Assemble these 5 cables one by one.

4. Align the two side glass with bottom panel corresponding battens. Need one people
hold up the roof panel, another people put side glass into correct location. (be careful,
glass is very heavy). See FIG-13. Install the glass door and use wrench fasten the
screws on door hinges. See FIG 14 and 15. Install door handle. See FIG 16.
FIG 15 FIG 16FIG 13 FIG 14
Other spare parts installation ways please refer to Accessories installation.
INSTALLATION COMPLETED
Accessories installation
Explosion proof lamp
Connect the wire with the light and fix the light on the wall (generally left side wall). This is
fixed in the corner of sauna room, outside add wood protector. Through explosion proof
lamp button open or close light.
Explosion proof lamp wood cover Explosion proof
lamp button
EN

Fix the front as follows, increasing the stability of the seat grid.
Wooden bucket and scoop
People can put water in the bucket and use scoop pour the water on the stone.
SAWO Stove connection
Take out sauna stove and check its spare parts. Fix the stove on the floor. (near the
drainage). Connect all the wires (230V-3 wires: 1L, 1N, 1GND) or (380V-5 wires: 3L, 1N,
1GND) of stove.
Stove
3-wire cables
Cables Connector
5-wire cables

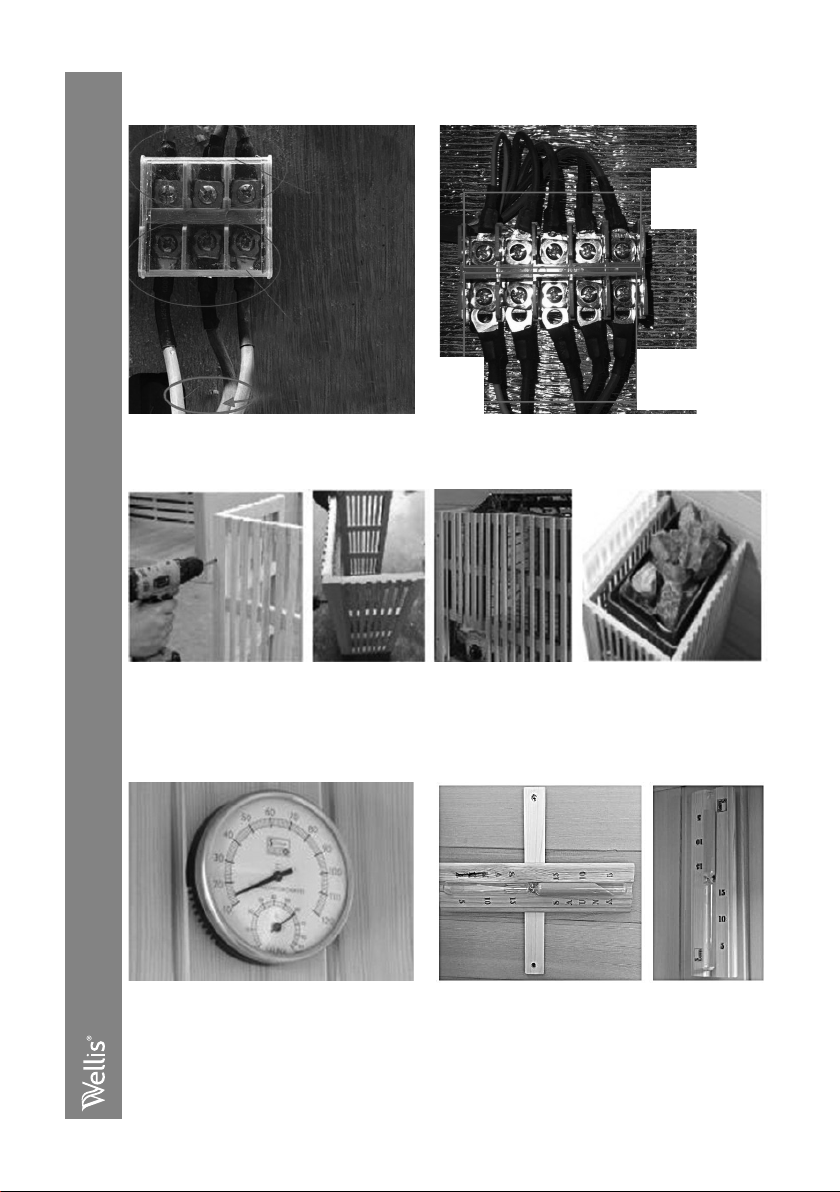

Please assemble the cable in the electric connection bar on the roof. The other end
of the cable is to connect with the stove. After finish cables connection on the roof
please use dust cover on the roof pane.
These wires
are connected
well in our
factory
Please connect
these 3 wire
one by one
The other end is to
connect with the
stove
Assembled
well in the
factory
Assembled
these 5 cables
one by one
The other
end is to
connected
with the
stove
3-wires cable 5-wires cable
Stove wood protector
Sand timer and Thermo-hygrometer
Fixed inside sauna. Thermo-hygrometer fixed near the stove, Sand timer fixed on the
opposite location.
Thermo hygrometer
Fix the humidity meter with the
appropriate screw on the side
wall.
Sand timer
EN

STOVE operation Installation
The stove with interior controller---rotary switches.
1, The left switch is timer to set working time of the stove. The right switch is temperature
setting switch to set temperature.
You should set time and temperature to your desired value at the same time, then the
stove starts to work, and the timer start to count down.
2, When timer comes back to 0, the stove will stop working.
3, If the timer doesn’t come to 0, but the temperature reaches the setting value, the stove
also will stop working. But timer won’t stop counting down.
When the temperature in sauna cabin is lower than the setting value, and timer doesn’t
come to 0, the sauna will restart to work.
If the timer come to 0, you should turn the rotary switch of time to certain time, then the
stove will restart to work.
4, Please don’t use the sauna too long time.
Usage Guide
Allow your sauna to warm up for 30 minutes at 120 F (43 C). You may close the vent on
the ceiling to speed up the preheating process.
Drink plenty of water to avoid dehydration before and after the sauna session. It is
recommended not to exceed 40 minutes per session.
If the sauna becomes stuffy, open the vent on the ceiling to allow fresh air into the sauna.
After 2 hours of continuous use, shut the sauna down for one hour.
To avoid burns, don’t touch the heating elements.

Precautions
• If the temperature becomes unbearable, decrease the temperature or shut off the
sauna immediately.
• Do not use if pregnant or have serious inflammation, a fever, a communicable
disease, acute bleeding, or intoxicated.
• Concern the temperature if using the sauna with the elderly or children. Children
need adult to accompany when using the sauna.
• Do not consume alcohol or drugs when using the sauna.
• If using prescription drugs, please seek advice of a personal physician or a
pharmacist.
• Individuals with cardiovascular conditions or problems (hypertension / hypo tension),
congestive heart failure, impaired coronary circulation, which might affect blood
pressure, should exercise extreme caution when exposed to prolonged heat.
• Chronic diseases such as Parkinson’s, Multiple Sclerosis, Central Nervous System
Tumors and Diabetes with Neuropathy are conditions that are associated with
impaired sweating.
• The use of Steam saunas should be avoided by anyone who is predisposed to
bleeding.
• An individual that has insensitivity to heat should not use any type of sauna.
• Heating of the low back area of women during the menstrual period may temporarily
increase their menstrual flow.
• If have a recent acute joint injury, it should not be heated for the first 48 hours after
an injury or until the hot and swollen symptoms subside.
• Metal pins, rods, artificial joints or any other surgical implants should consult a
surgeon prior to using an Infrared Sauna.
• Do not splash water on the heaters or any electrical components inside the sauna.
• Do not bring wet towels into your sauna or any substances that could harm the
interior of your sauna.
• Do not install a lock on your sauna.
• All repairs need to be authorized by the supplier‘s representative; otherwise product
warranty may be voided.
In the rare event, you experience pain and/or
discomfort, immediately discontinue sauna use.
EN

Cleaning and Maintenance
Use a clean damp towel to wipe off the bench, floor and around the back panel. Do not
use a towel that is too wet and can drip water inside the sauna and do not use cleaning
agents inside the sauna.
Make sure to keep the sauna dry and clean. Do not leave towels or water glasses or
bottles inside the sauna after use. Wipe the exterior surface of the sauna with a towel and
clean the glass at least once a month.
Wood Care
If the sauna exterior body was scratched or scuffed, it can be concealed by using a
small amount of furniture polish, oil or other furniture treatment. The interior blemishes,
scratches, or scuffs can be either left alone, sanded or combination of gluing plus sanding.
Please avoid any treatment containing benzene or a high concentration of alcohol.
Troubleshooting
The sauna does not power on
• Make sure the main power plug of the sauna is connected to the socket well.
• Make sure the overload protector did not turn off.
• Make sure the power socket at your home is working by trying a different device on
the same socket.
Explosion proof lamp does not work
• Replace the light bulb.
• Check the roof cables whether connect well.
Stove do not work
• Make sure the stove plug or wires are connected on top of the sauna.
• Make sure the sauna is connected to the recommended power supply.
For more troubleshooting advice or to report a problem, please contact with the
supplier.

HU ÖSSZESZERELÉSI ÚTMUTATÓ
Kérjük, olvassa el figyelmesen az alábbi útmutatót.
Ez a fajta szauna beágyazott reteszrendszerrel van összeállítva, a teljes
összeszereléséhez 2-3 ember szükséges. A sérülések elkerülése érdekében viseljen
kesztyűtéslegyenelővigyázatosazösszeállítássorán.
Ahhoz,hogyabeszerelésésajövőbelihasználatzökkenőmentesenmenjen,minden
egyeslépéstkörültekintőenhajtsonvégreésgyőződjönmegróla,hogyapanelek
elhelyezéseéskapcsolódásakellőképpenegyenletesésszoros.
Elektromos követelmények
Minden egyes szaunának külön áramkörre van szüksége a hálózatra való
csatlakozástatáskor. Ez a külön áramkör csak és kizárólag a szauna számára legyen
fenntartva, az áramkörre/konnektorba más eszközt nem lehet csatlakoztatni. Ha ezeket
afeltételeketnemtartjabe,akkorrövidzárlatésteljesítménycsökkenésiselőfordulhat.
(4.5KWfűtőtestbiztosítunk40Aszivárgásvédő,8KWés9KWfűtőtestbiztosítunk63A
szivárgásvédő)
Kérjük,győződjönmegróla,hogyaszaunamegfelelőenföldelt.Súlyossérüléstokozhat,
haazelektromoselőírásoknincsenekbetartva.
Ajánljuk,hogykérjeképzettvillanyszerelősegítségétaszaunamegfelelőbekötéséhez,
azelektromoskockázatokelkerülésevégett,különösenanagy-teljesítményűszaunák
esetében, ahol légkapcsolóra való kötés szükséges az Ön oldalán.
Csomagolási Útmutató
Ahagyományosszaunák(teljesüvegűfrontpanellel)6kartondobozbavannak
csomagolva.(Azelsődobozafelsőésapadlópanelt,apadokatésapótalkatrészeket
tartalmazza. A második dobozban a hátsó panel van. A harmadik dobozban a bal oldali
panelvan.Anegyedikdobozazüvegettartalmazza.Atovábbikétdobozbanafűtőtestés
a kövek vannak)
Minden egyes szaunának egyedi sorozatszáma van, amely az összes kartondobozon
szerepel.Kérjük,győződjönmegróla,hogymindendobozonugyanazasorozatszám
szerepel,hogyaszaunátmegfelelőenösszetudjaállítani.
A csomag kinyitásakor figyeljen oda, hogy a kartondobozok fejjel felfelé álljanak.
A dobozokat óvatosan nyissa ki, mert azok üveget és egyéb törékeny részeket
tartalmaznak.
Első lépések
Fektesse a kartondobozokat a földre és óvatosan nyissa ki azokat.
Nyissakiazösszeskartondobozt,előszörvegyekiapadlót(azalsópanelt)azA
dobozból,hogyalehetőlegkényelmesebbenkezdhesseazösszeszerelést.
Tippek:Mielőttmegkezdiazösszeszereléstvagylegkésőbbafelsőpanelbeszerelése
előtt,vegyekiakellékeket,csavarokat,stb.

Figyelmeztetések az összeállításhoz
1. Semmiféle vízvezetéket vagy vízvezeték-tartozékot nem szabad a szaunába
beszerelni.
2. Használjonfavödrötésmerőkanalatalocsolóvízhez,afeleslegeslocsolóvizetpedig
öntse ki.
3. A szaunát teljesen egyenletes talajra kell felállítani, illetve annak az elvezetés miatt
csővezetékközelébenkelllennie.
4. Tartsontávolaszaunátólmindentűzveszélyestárgyatésmaróvegyszert.
Ha bármilyen kérdése van, kérjük lépjen kapcsolatba a beszállítóval.
Összeszerelési munkálat
Panelek (Falak) Összekapcsolási Módja
A szauna-helyiségeinket beágyazott reteszek tartják össze. A fapanelek felemeléséhez és
ahhoz,hogyareteszeketmegfelelőenösszelehessenillesztenikettőemberrevanszükség.
Retesz-rendszer
Tippek: Nézze meg a „Panelek (falak) Összekapcsolási Módja” fejezetet arról, hogy
hogyankellapaneleketösszekapcsolniatovábbiműveletekhez.
Első lépések
Tegyeleazelsőkartondoboztaföldreésnyissakiaztóvatosan.Vegyekiakellékeket
(kilincs,fafűtőtest-védő,csavarok,használatiútmutatóésapróalkatrészek)atető
porvédőlemezealóléskészenisállazösszeszereléshez.Lásdalentifotót.
Távolítsaelaporvédőlemezt,akellékekalattatalálhatók
porvédőlemez

EgyszerűA-típus-Általánosútmutató:
1.Tegyeazalsópaneltaszaunakívánthelyére(alegjobbafürdőszobábanvagylefolyó
közelében)ésszereljeráahátsópanelt.Győződjönmegróla,hogyakételemegy
vonalbanvan.Ilyenkorvalakinektartaniakellahátsófalat,amígakövetkezőelem
csatlakoztatásrakerül.LD.1.és2.ÁBRA.
1.ÁBRA 2.ÁBRA
2.Csatlakoztassaabalésjobboldalipaneltalenti3.és4.ÁBRÁNAKmegfelelően.
Szorítsaösszeahátsóésoldalsóelemeketabeépítettreteszekkel.Ld.5.ÁBRA.
3.ÁBRA 4.ÁBRA 5.ÁBRA
3.Állítsaösszeapadtetejétésapad-támasztékot.Apad-támasztékotazoldalsófalakon
lévőkétfüggőlegesirányzékközöttbetudjacsúsztatni.Helyezzefelapadtetejéta
hátsófalonlévővízszintesirányzéksegítségével.Ld.7.és8.ÁBRA.
Atetőtrögzítsükamellékeltcsavarokkal(4x25mm)azoldalpanelekhez.Ellenkező
esetbenazajtótnemtudjukmegfelelőenbeállítani.(mertazüvegajtóasúlyamiatt
elhúzzaazoldalüvegetésmegemeliatetőt)Aszaunátvízszintesfelületrehelyezzükvagy
állítsuk vízszintbe.
HU

6.ÁBRA 7.ÁBRA 8.ÁBRA
HúzzaátaRobbanásbiztoslámpa,aRobbanásbiztoslámpakapcsolójánakésafűtőtest
vezetékét(3pinkábel:1L(barna),1N(kék)and1GND(zöldes-sárga))atetőnlévőlyukon
keresztül.Dugjaösszeatetőkábeleit.Ld.9.ÁBRA.
Robbanásbiztos lámpa
Tetőpanel Afűtőtestkábelcsatlakozói
Robbanásbiztos lámpa kapcsolója
B. Kérjük, ezt a három vezetéket
csatlakoztassa egyesével
A. Ezeket a vezetékeket gyárilag
csatlakoztatjuk
A.
B.
9.ÁBRA
4.Hozza egyenesbe az oldalüveget az alsó panel szegélylécével. Valakinek tartania kell
atetőpanelt,amígamásikbetesziazoldalüvegetamegfelelőhelyre.(figyelem,az
üvegnagyonnehéz).Ld.10.ÁBRA.Szereljebeazüvegajtót,azsanérokcsavarjainak
meghúzásáhozfranciakulcsothasználva.Ld.11.és12.ÁBRA.Szereljefelakilincset.
Ld.13.ÁBRA.
11.ÁBRA10.ÁBRA 12.ÁBRA 13.ÁBRA
Egyéb alkatrészek beszereléséhez nézze meg a Kellékek beszerelése fejezetet.

EgyszerűB-típus-Általánosútmutató:
1.Tegyeazalsópaneltaszaunakívánthelyére(alegjobbafürdőszobábanvagylefolyó
közelében)ésszereljeráahátsópanelt.Győződjönmegróla,hogyakételemegy
vonalbanvan.Ilyenkorvalakinektartaniakellahátsófalat,amígakövetkezőelem
csatlakoztatásrakerül.Ld.1.és2.ÁBRA.
1.ÁBRA 2.ÁBRA
2.Csatlakoztassaabalésjobboldalipaneltalenti3.és4.ÁBRÁNAKmegfelelően.
Szorítsaösszeahátsóésoldalsóelemeketabeépítettreteszekkel.Ld.5.ÁBRA.
3.ÁBRA 4.ÁBRA 5.ÁBRA
3.Helyezzefelatetőt,ld.6.ÁBRA.Szereljebeapad-támasztékot(Ld.7.ÁBRA)ésa
padot(Ld.8.ÁBRA).Eztkövetőenszereljebeasarokpad-támasztékotéscsavarozza
aztabaloldalifapanelhez.(Ld.9.és10.ÁBRA).Végültegyebeasarokpadot(Ld.
11.ÁBRA).Apad-támasztékotazoldalsófalakonlévőkétfüggőlegesirányzékközött
betudjacsúsztatni.Helyezzefelapadtetejétahátsófalonlévővízszintesirányzék
segítségével.
Atetőtrögzítsükamellékeltcsavarokkal(4x25mm)azoldalpanelekhez.Ellenkező
esetbenazajtótnemtudjukmegfelelőenbeállítani.(mertazüvegajtóasúlyamiatt
elhúzzaazoldalüvegetésmegemeliatetőt)Aszaunátvízszintesfelületrehelyezzükvagy
állítsuk vízszintbe.
HU

6.ÁBRA
9.ÁBRA
7.ÁBRA
10.ÁBRA
8.ÁBRA
11.ÁBRA
HúzzaátaRobbanásbiztoslámpa,aRobbanásbiztoslámpakapcsolójánakésafűtőtest
vezetékét (5pin kábel: 3L (barna/szürke/fekete), 1N (kék) and 1GND (zöldes-sárga) ) a
tetőnlévőlyukonkeresztül.Dugjaösszeatetőkábeleit.Ld.12.ÁBRA.
Robbanásbiztos lámpa
Lámpa kapcsolója
Tetőkábelek
Tetőpanel
Robbanásbiztos lámpa
Afűtőtestkábelcsatlakozói
12.ÁBRA
A.
B. C.
A. Gyárunkban szereljük össze.
B.Amásikvégeafűtőtesthezcsatlakozik.
C. Csatlakoztassa ezt az öt kábelt egyesével.

4. Hozza egyenesbe a két oldalüveget az alsó panel szegélyléceivel. Valakinek tartania
kellatetőpanelt,amígamásikbetesziazoldalüvegetamegfelelőhelyre.(figyelem,az
üvegnagyonnehéz).Ld.13.ÁBRA.Szereljebeazüvegajtót,azsanérokcsavarjainak
meghúzásáhozfranciakulcsothasználva.Ld.14.és15.ÁBRA.Szereljefelakilincset.
Ld.16.ÁBRA.
15.ÁBRA 16.ÁBRA13.ÁBRA 14.ÁBRA
Egyéb alkatrészek beszereléséhez nézze meg a Kellékek beszerelése fejezetet.
AZ ÖSSZESZERELÉS EZZEL BEFEJEZŐDÖTT.
Kellékek beszerelése
Robbanásbiztos lámpa
Kösse be és szerelje fel a lámpát a falra (általában a bal oldali falra). A lámpa
aszaunahelyiségsarkábakerül,kívülrepedigegyfavédőburkolatotteszünkfel.
Arobbanásbiztoslámpakapcsolóvalműködtethetőalámpa.
Arobbanásbiztoslámpafavédőburkolata A robbanásbiztos
lámpa kapcsolója
HU
