Westinghouse LED T8 Tube Series User manual

Owner’s Manual
Manual del Usuario
Guide d’utilisation
ESF-WH-031
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com , WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are
trademarks of Westinghouse Electric Corporation. Used under license by Westinghouse Lighting. All rights reserved. Made in China

INSTALLATION GUIDE

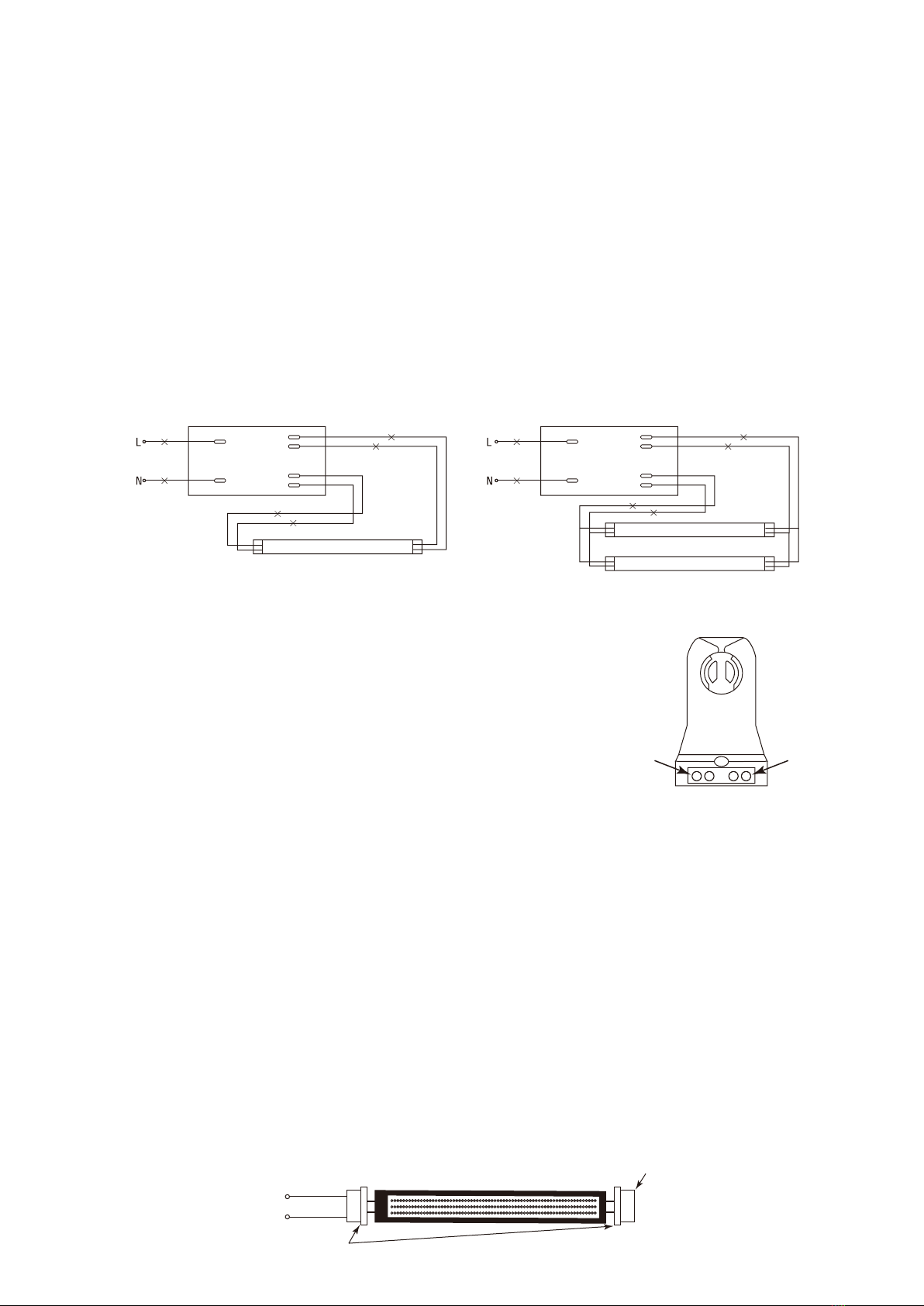

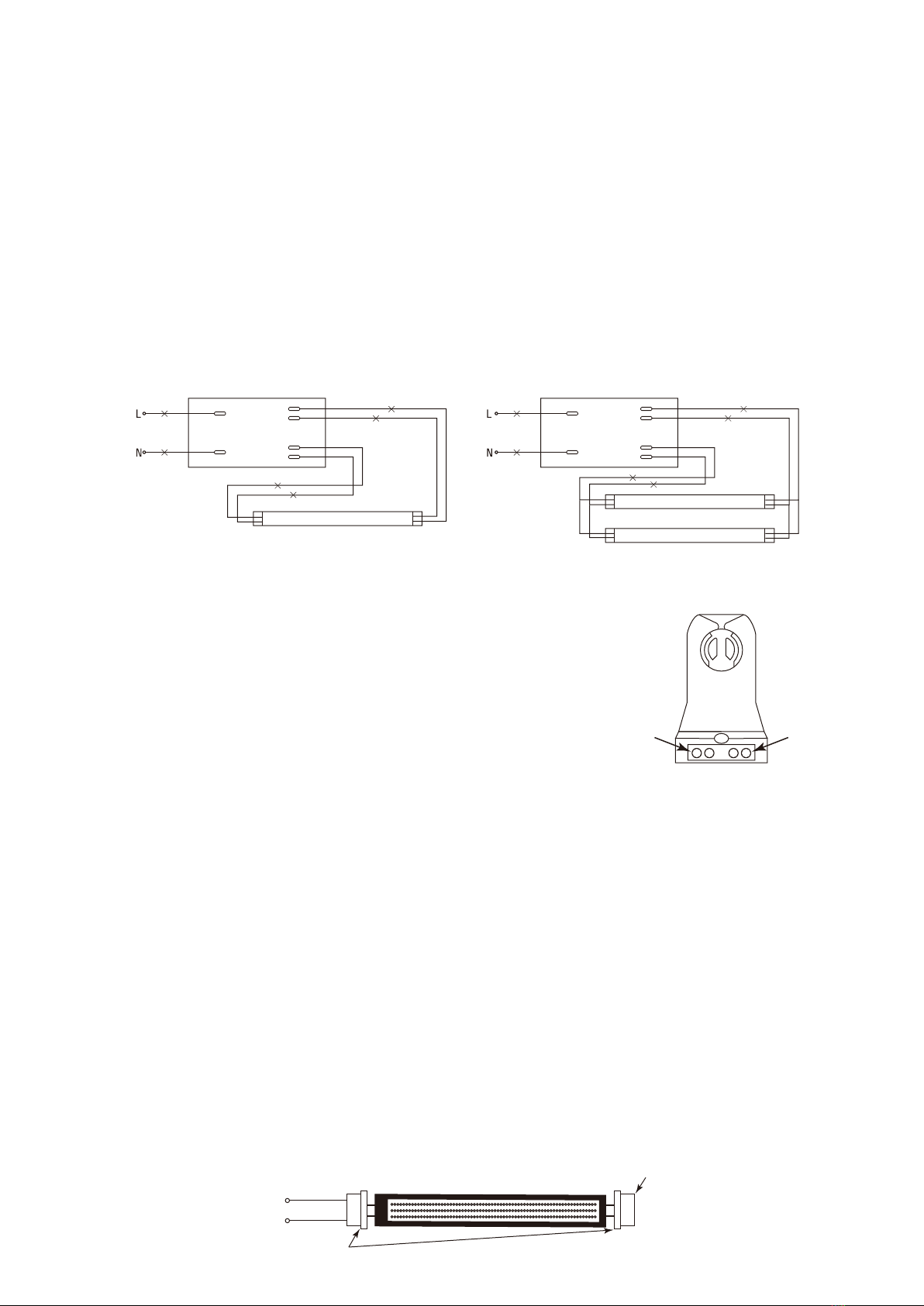

Removing uorescent lamp system
NOTE: Westinghouse T8 LED tube is suitable for installation in T8 or T12 standard luminaries.
1. Disconnect power from luminaire.
2. Remove uorescent bulb.
3. Remove wiring compartment cover.
4. Cut all wires which are connected to the ballast and remove it.
STOP!
DO NOT install this product in a luminaire that uses shunted lamp
holders (found in all xtures with instant start ballasts). Installing this
product with shunted lamp holders will cause a short circuit condition in
the lamp holder and create a re or shock hazard. Before continuing,
determine if the lamp holders currently installed in the luminaire are
shunted or non-shunted. If the current lamp holders are shunted, cut the
wires away from the lamp holders and install non-shunted lamp holders,
making new connections with the lead wires at terminals indicated here:
NOTE: If using existing non-shunted lamp holders, installer should not disconnect lead wires from
lamp holders and make new connections at terminals. Instead, cut lead wires near ballast and make
new connections to lead wires using approved connectors.
Non-shunted lampholder
Retrotting xtures with ONE LAMP
NOTE:
Only one end of this LED tube receives power. The “powered” end is indicated with “L” & “N” marked
on one end of the tube itself. Before begining installation, determine which end of the xture will be the
“powered” end and which end will be the “dead” (non-powered) end.
1. Make sure AC power to luminaire is OFF
2. Make sure ground wire from AC supply is securely connected to ground screw inside luminaire.
3. Connect black (live) and white (neutral) lead wires from lamp holders on “powered” end to incoming AC
supply black (LIVE) and white (NEUTRAL) wires with approved wire connectors. If only one lamp is being
installed, proceed to step 4 below. No Live Connection
Non-shunted Lampholder
Live
Neutral
2 ESF-WH-031
Product Name: LED T8 Tube Series
Product Model: T8-LED
---By Pass/Line Voltage

WARNING :
B L A C K
W H IT E
L E D Tu be 1
L E D Tu be 2
B L A C K
W H IT E
L E D Tu b e 1
B L A C K
W H IT E
L E D Tu be 1
L E D Tu be 2
L E D Tu be 3
B L A C K
W H IT E
L E D Tu be 1
L E D Tu be 2
L E D Tu be 3
L E D Tu b e 4
1 L E D Tu be 2 L E D Tu be
4 L E D Tu be 3 L E D Tu be

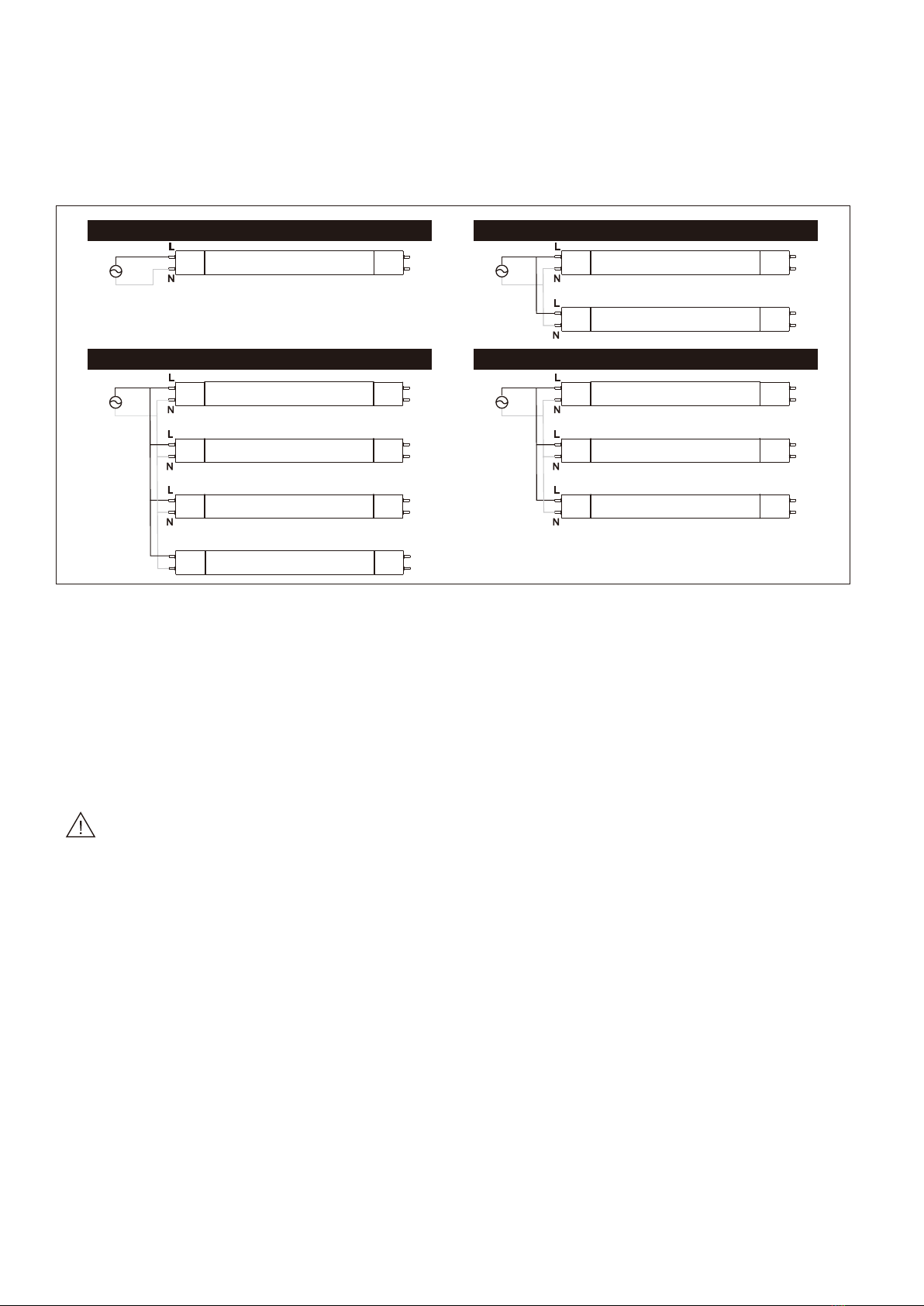

Retrotting luminaire with MULTIPLE LAMPS
After completing steps 1 - 3 above, connect terminals on the “powered” lamp holder for rst lamp to
matching terminals on “powered” lamp holder for second lamp with black (live) and white (neutral) wires,
being sure to maintain polarity. Repeat this “daisy chain” connection for each additional lamp.
4.
When all connections are complete, place appropriate connectors/wire nuts on the end of any unused wires.
5. Replace wiring compartment cover.
6. Place sticker that is included with this product on wiring compartment cover or other conspicuous place
on or inside of xture. Sticker reads: “This xture has been modied. The ballast has been removed. DO
NOT install uorescent lamps in this xture”.
7. Install LED tube(s), matching the end of the lamp that has the “L/N” to the lamp holder that is connected
to the Live and Neutral wires.
8. Re-connect power to luminaire.
Risk of re or electric shock. Installation of this Retrot requires knowledge of electrical systems. If you are not
qualied, do not attempt installation, and contact a qualied electrician.
Install this kit only in luminaires that have the construction features and dimensions shown in the photographs
and drawings.
Do not make or alter any open holes in an enclosure of wiring or electrical components during installation.
To prevent damage to wiring, do not expose wires to the edges of sheet metal or other sharp objects.
WARNING: To aviod potential re or shock hazard, do not use this retrot kit in luminaires employing shunted
bi-pin lampholders. Notes: Shunted lamp holders are found only in uorescent luminaires with Instant-Start
ballasts. Instant-Start ballasts can be identied by the words “Instant Start” or “I.S.” marked on the ballast. This
designation may be in the form of a statement pertaining to the ballast itself, or may be combined with the
marking for the lamps with which the ballast is intended to be used, for example F40T12/IS. For more
information, contact the LED luminaire retrot kit manufacturer.
3 ESF-WH-031

This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1)this device may not cause harmful interference,
and (2)this device must accept any interference
received, including interference that may cause
undesired operation.
Installers should not disconnect existing wires from lampholder terminals to make new connections at lampholder
terminals. Instead installers should cut existing lampholder leads away from the lampholder and make new electrical
connections to lampholder lead wires by employing applicable connectors.
WARNING - RISK OF FIRE OR ELECTIRC SHOCK. DO NOT ALTER, RELOCATE, OR REMOVE WIRING, LAMPHOLDERS,
POWER SUPPLY, OR ANY OTHER ELECTRICAL COMPONENT.
THE RETROFIT ASSEMBLY IS ACCEPTED AS A COMPONENT OF A LUMINAIRE WHERE THE SUITABLITY OF THE
COMBINATION SHALL BE DETERMINED BY UL OR AUTHORITIES HAVING JURISDICTION.
The luminaire wiring has now been modified and will no longer operate fluorescent lamps.
Do not use with dimmers.
Suitable for damp locations.
This device is not intended for use with emergency exits.
4 ESF-WH-031

GUÍA DE INSTALACIÓN
Retirada del sistema de lámpara uorescente
NOTA: El tubo LED Westinghouse T8 es apto para ser instalado en luminarios estándar de T8 o T12.
1. Desconecte la alimentación electrica del luminario.
2. Retire la lámpara uorescente.
3. Retire la tapa del compartimento de cableado.
4. Corte todos los cables que están conectados al balasto y retirelo.
¡ADVERTENCIA!
NO instale este producto en un luminario que utilice portalámparas tipo
puente (encontradas en todos los dispositivos con balastos de inicio
instantáneo). Instalando este producto con portalámparas tipo puente
producirá un cortocircuito en el portalámparas y creará un riesgo de
incendio o electrocución. Antes de seguir, determine si los portalámparas
instalados actualmente en la luminaria son de tipo puente o sin puente.
Si los portalámparas actuales son de tipo puente, corta los conductores
de los portalámparas e instale portalámparas sin puente, estableciendo
nuevas conexiones con los conductores en los terminales indicados aquí:
NOTA: Si está utilizando portalámparas existentes sin puente, el instalador no deberá desconectar los
conductores de los portalámparas y hacer nuevas conexiones en los terminales. En su lugar, corte los cables
conductores cerca del balasto y efectúe nuevas conexiones a los cables con conectores autorizados.
Portalámparas sin puente

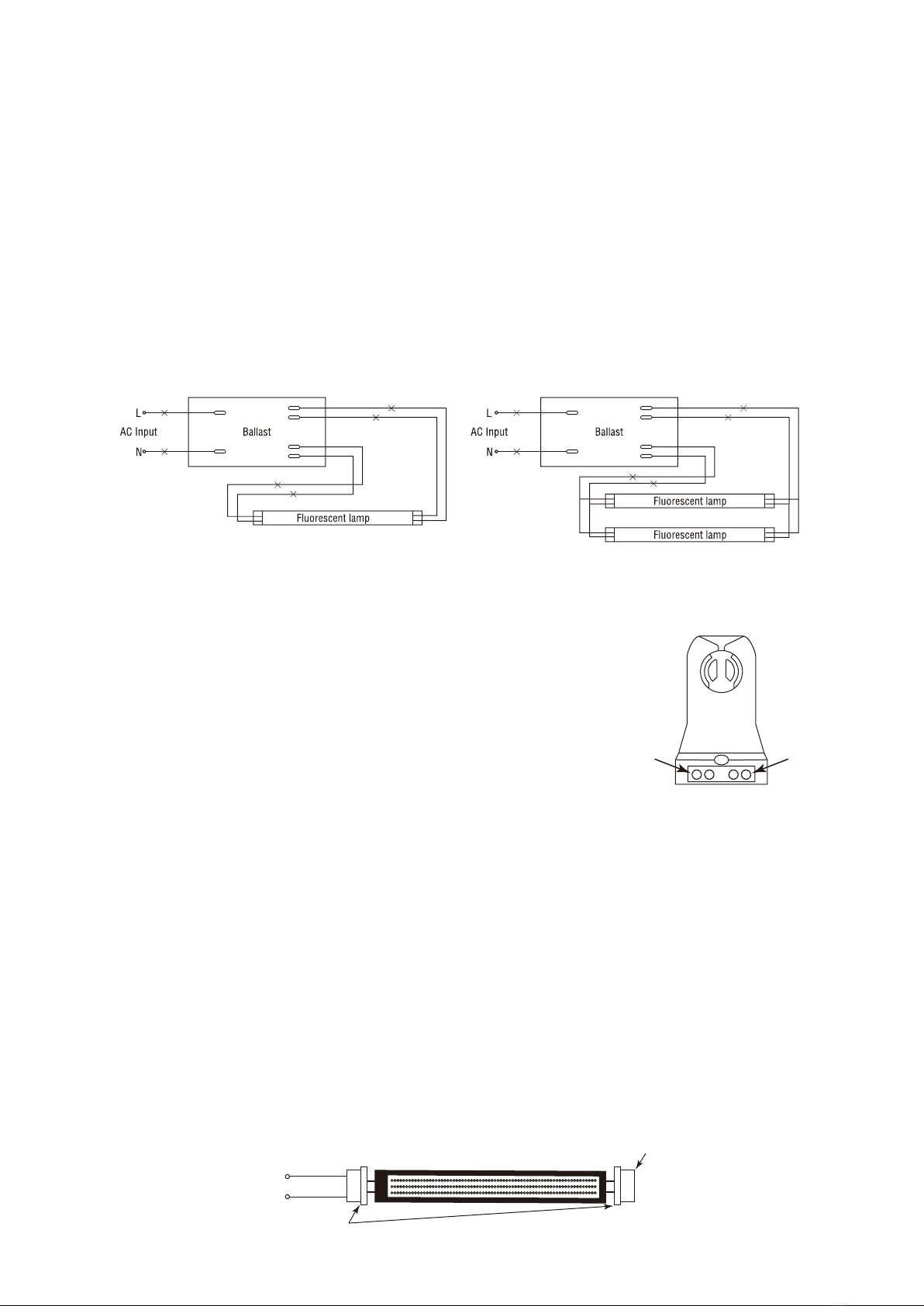

Entrada C.A. Entrada C.A.Balasto
Lámpara uorescente
Lámpara uorescente
Lámpara uorescente
Balasto
Reacondicionamiento de dispositivos con UNA LÁMPARA
NOTA:
Solo un extremo de este tubo LED recibe alimentación electrica. El extremo “alimentado” se indica
mediante la marca “L” y “N” en el extremo del tubo. Antes de comenzar la instalación, determine qué extremo
del dispositivo será el extremo “vivo” y qué extremo será el extremo “muerto” (no vivo).
1. Asegúrese de que la alimentación c.a. al luminario esté desactivada.
2. Asegúrese de que el conductor de puesto a tierra de la alimentación c.a. esté conectado con seguridad al
tornillo de puesto a tierra situado dentro del luminario.
3. Conecte los conductores negro (vivo) y blanco (neutro) de las portalámparas en el extremo “alimentado”
a los conductores negro (vivo) y blanco (neutro) de la alimentación entrante de c.a., con conectores
aprobado. Si solo se está instalando una lámpara proceda según el paso 4 siguiente.
Sin conexión vivo
Portalámparas sin puente
Activo
Neutro
5 ESF-WH-031
Nombre de producto: serie de tubos LED T8
Modelo de producto: T8-LED
---Bypass / Tensión de Línea

ADVERTENCIA:

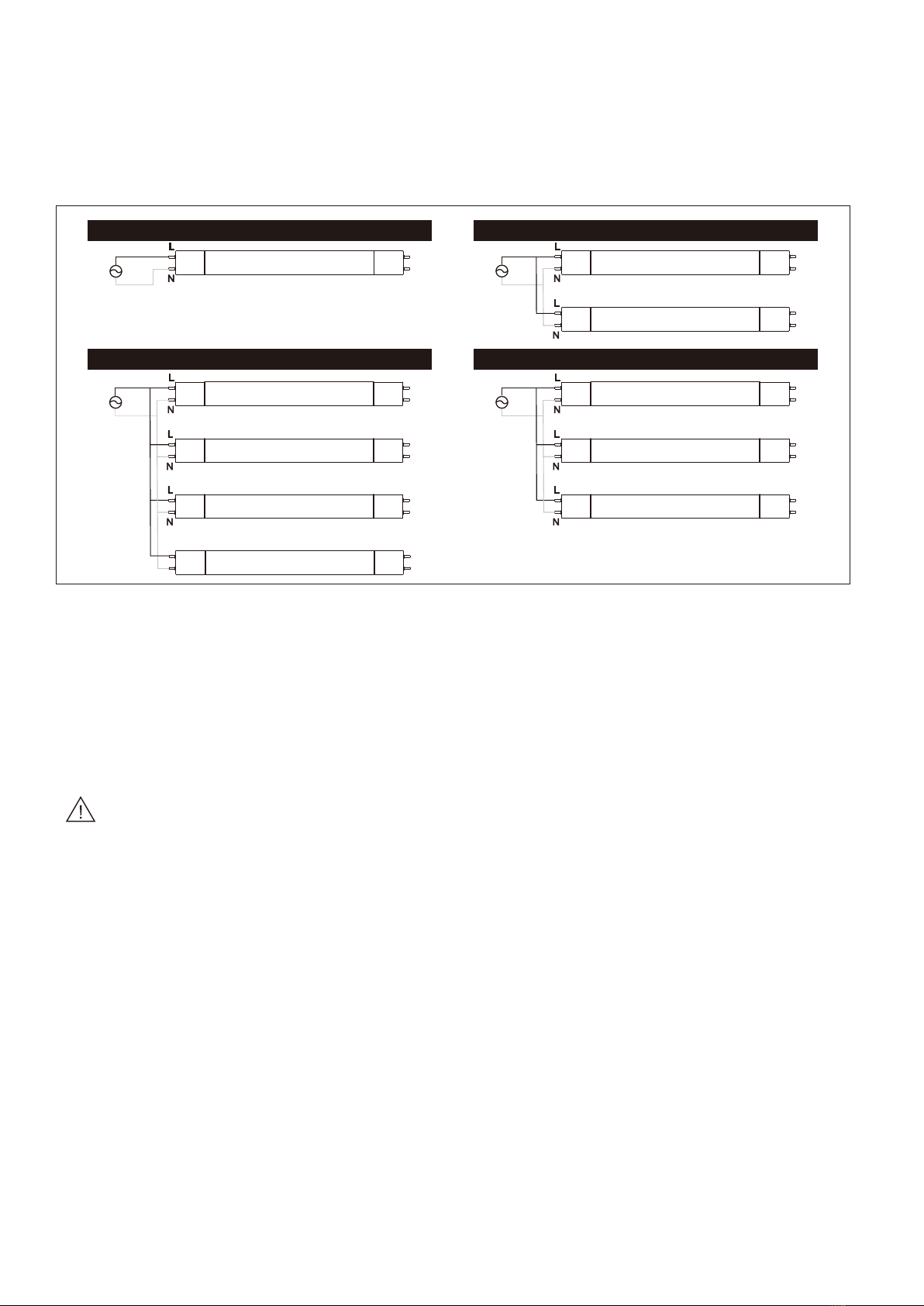

Reacondicionamiento de luminarias con MÚLTIPLES LÁMPARAS
Después de completar los pasos 1 - 3 indicados anteriormente, conecte los terminales en el portalámparas
“activado” para la primera lámpara, con el portalámparas “activado” para la segunda lámpara con cables
negro (vivo) y blanco (neutro), asegurándose de mantener la polaridad. Repita esta conexión “cadena
margarita” para cada lámpara adicional.
4. Cuando se hayan completado todas las conexiones, coloque los conectores/capuchones de conexión en el
extremo de los cables no utilizados.
5. Vuelva a colocar la tapa del compartimento de cableado.
6. Coloque la etiqueta incluida con este producto en la tapa del compartimento de cableado u otro lugar
visible sobre el dispositivo o dentro de él. La etiqueta en ingles dice: “This xture has been modied.
The ballast has been removed. DO NOT install uorescent lamps in this xture”.
7. Instale tubo(s) LED, con el extremo de la lámpara que tiene la marca “L/N” junto con el portalámparas
que está conectado a los conductores Vivo y Neutro.
8. Vuelva a conectar la alimentación electrica al luminario.
Riesgo de incendio o electrocución. La instalación de este reequipamiento requiere conocimientos de sistemas
eléctricos. Si usted no está calicado, no intente la instalación, y póngase en contacto con un electricista
calicado.
Instale este equipo solo en luminarios que tengan las características de diseño y dimensiones mostradas en las
fotografías y en los dibujos.
No realice agujeros ni altere los agujeros abiertos en una cerramiento de cableado o en los componentes
eléctricos durante la instalación.
Para evitar daños a los cables, no los exponga a los bordes de hojas metálicas ni otros objetos alados.
Tubo LED 1
Tubo LED 2
NEGRO
BLANCO
Tubo LED 1
NEGRO
Tubo LED 1
Tubo LED 2
Tubo LED 3
NEGRO
Tubo LED 1
Tubo LED 2
Tubo LED 3
Tubo LED 4
Tubo LED 1 Tubo LED 2
Tubo LED 4 Tubo LED 3
BLANCO
BLANCO
BLANCO
NEGRO
6 ESF-WH-031

ADVERTENCIA:
Para evitar riesgo potencial de incendios o electrocución, no utilice este equipo de reacondicionamiento
en luminarios que empleen portalámparas tipo puente de dos clavijas. Notas: Los portalámparas tipo puente se
encuentren solamente en luminarias uorescentes con balastos de Inicio Instantáneo. Los balastros de Inicio
Instantáneo se pueden identicar con las palabras “Instant Start” (Inicio Instantáneo) o “I.S.” marcadas en el balasto.
Esta denominación podría ser en la forma de una declaración referida al propio balastro, o se podría combinar con el
marcado de las lámparas con las que se pretende utilizar el balastro, por ejemplo, F40T12/IS. Para más información,
póngase en contacto con el fabricante del equipo de reacondicionamiento de los luminarios LED.
Los instaladores no deben desconectar de los terminales de portalámparas los conductores existentes para establecer
nuevas conexiones en los terminales de los portalámparas. Por el contrario, los instaladores deberán cortar los
conductores existentes de las portalámparas y establecer nuevas conexiones eléctricas a los conductores de las
portalámparas utilizando los conectores aplicables.
ADVERTENCIA - RIESGO DE INCENDIO O ELECTROCUCIÓN. NO MODIFIQUE, REUBIQUE, NI RETIRE, CABLES,
PORTALÁMPARAS, LA ALIMENTACIÓN, NI NINGÚN OTRO COMPONENTE ELÉCTRICO.
EL MÓDULO DE REACONDICIONAMIENTO SE ACEPTA COMO COMPONENTE DE UNA LUMINARIA EN LA QUE LA
IDONEIDAD DE LA COMBINACIÓN SERÁ DETERMINADA POR UL O POR AUTORIDADES COMPETENTES.
El cableado de la luminaria ahora ha sido modificado y no permitirá el funcionamiento
de lámparas fluorescentes.
No utilizar con atenuadores.
Apto para ubicaciones húmedas.
Este dispositivo no está destinado para su utilización con salidas de emergencia.
Este dispositivo cumple la Parte 15 de las Reglas FCC.
Su funcionamiento está sujeto a las dos siguientes
condiciones: (1) que este dispositivo no pueda producir
interferencias dañinas, y (2) que este dispositivo debe
aceptar cualquier interferencia recibida, incluidas las
interferencias que pudieran producir un funcionamiento no
deseado.
7 ESF-WH-031

Balasto
Lampe uorescente
Lampe uorescente
Lampe uorescente
Balasto
NOTICE D'INSTALLATION
Retirer le système de lampe uorescente
REMARQUE : Le tube à LED Westinghouse T8 peut être installé dans les luminaires standard T8 ou T12.
1. Couper le courant du luminaire.
2. Retirer la lampe uorescente.
3. Retirer le cache du compartiment des câbles.
4. Couper tous les câbles connectés au ballast et les retirer.
STOP !
NE PAS installer ce produit dans un luminaire qui utilise des supports de lampe
shuntés (sur toutes les xations avec ballast à démarrage instantané). Installer
ce produit avec des supports de lampe shuntés causerait un court-circuit dans
le support et créerait un feu ou un risque de choc. Avant de continuer,
déterminer si les supports de lampe actuellement installés dans le luminaire
sont shuntés ou non. Si les supports actuels de lampe sont shuntés, retirer les
câbles des supports de lampe et installer des supports de lampe non shuntés
en réalisant des nouvelles connexions avec les ls conducteurs sur les
terminaux indiqués ici :
REMARQUE : En cas d'utilisation de supports de lampe non shuntés, l'installateur ne doit pas
déconnecter les câbles sous tension des supports et eectuer de nouvelles connexions avec les
terminaux. À la place, couper des ls de cuivre près du ballast et réaliser de nouvelles connexions
pour guider les ls en utilisant des connecteurs agréés.
Support de lampe non shunté
Post-équipement des xations avec UNE LAMPE
REMARQUE :
Seule une extrémité de ce tube à LED est alimentée en courant. L'extrémité "sous tension" est
indiquée avec les marques "L" & "N" sur le tube. Avant l'installation, déterminer quelle extrémité de la xation
sera l'extrémité "sous tension" et quelle extrémité sera "morte".
1. S'assurer que le courant AC du luminaire est sur ARRÊT.
2. S'assurer que le câble de terre de l'alimentation AC est bien mis à la terre sur la vis à l'intérieur du luminaire.
3. Connecter les câbles sous tension noir (sous tension) et blanc (neutre) des supports de lampe sur
l'extrémité "sous tension" des câbles d'alimentation AC noir (sous tension) et blanc (neutre) avec des
connecteurs certiés. Si une seule lampe est installé, passé à l'étape 4 ci-dessous.
Aucune connexion sous tension
Support de lampe non shunté
Sous tension
Neutre
Ballast BallastEntrée AC Entrée AC
8 ESF-WH-031
Nom du produit : Série de tubes T8 LED
Modèle du produit : LED T8
---Dérivation/Alimentation

AVERTISSEMENT :
Tube à LED 1
Tube à LED 2
NOIR
BLANC
Tube à LED 1
NOIR
Tube à LED 1
Tube à LED 2
Tube à LED 3
NOIR
Tube à LED 1
Tube à LED 2
Tube à LED 3
Tube à LED 4
Tube à LED 1 Tube à LED 2
Tube à LED 4 Tube à LED 3
Post-équipement d'un luminaire avec LAMPES MULTIPLES
Après avoir terminé les étapes 1-3 ci-dessus, raccorder les terminaux au support de lampe "alimenté" pour
que la première lampe concorde avec les terminaux sur le support de lampe "alimenté", pour la seconde
lampe avec des câbles noir (sous tension) et blanc (neutre), s'assurer de respecter la polarité. Répétez cette
séquence de connexion pour chaque lampe supplémentaire.
4.
Lorsque toutes les connexions sont en place, installer les connecteurs/serre-câbles à l'extrémité de
tout câble non utilisé.
5. Remettre en place le cache du compartiment des câbles.
6. Placer l'autocollant qui est fourni avec ce produit sur le cache du compartiment des câbles ou sur tout
endroit prêt de ou à l'intérieur de la xation. L'autocollant indique : *Cette xation a été modiée.
Le ballast a été retiré. NE PAS installer de lampes uorescentes dans cette xation."
7. Installer des tubes à LED correspondant à l'extrémité de la lampe sur l'autocollant "L/N" sur le support qui
est connecté aux câbles sous tension et neutre.
8. Remettre le luminaire sous tension.
Ne pas eectuer ou modier les trous ouverts dans un câble ou les composants électriques pendant
l'installation. Pour éviter toute dégradation des câbles, ne pas les exposer à des angles de tôle ou d'autres
objets pointus.
Installer ce kit uniquement ans les luminaires dont les spécications de construction et les dimensions sont
conformes à celles indiquées sur les photos et dessins.
Risque d'incendie ou de choc électrique. L'installation de ce post-équipement nécessite de connaître les
systèmes électriques. Si vous n'êtes pas qualié, n'essayez pas de réaliser l'installation et contactez un
électricien compétent.
BLANC
BLANCBLANC
NOIR
9 ESF-WH-031

Cet appareil est conforme à la partie 15 des règles FCC.
L'exploitation est soumise aux deux conditions suivantes :
(1) cet appareil ne doit pas causer des interférences
nocives et (2) cet appareil doit accepter toute interférence
reçue, dont les interférences pouvant être causés par une
opération indésirable.
AVERTISSEMENT : An d'éviter tout risque potentiel d'incendie ou de choc, ne pas utiliser ce kit de post-équipement
dans les luminaires avec des supports de lampe shunté bi-pin. Remarques : on peut trouver les supports de lampe
shuntés uniquement dans les luminaires uorescents avec ballasts de démarrage instantané.
Les ballasts de ballast instantané peuvent être identiés par les mots "Démarrage instantané" ou "I.S." sur le ballast.
Cette désignation peut être faite sous forme d'une déclaration sur le ballast directement ou peut être combinée avec
la marque des lampes avec lesquelles le ballast doit être utilisé, par exemple F40T12/IS. Pour de plus amples
informations, contacter le fabricant du kit de post-équipement de luminaire à LED.
Les installateurs ne doivent pas déconnecter les câbles en place des terminaux du support de lampe pour réaliser de
nouvelles connexions sur les terminaux. À la place, les installateurs doivent débrancher les câbles conducteurs en
place des supports de lampe et eectuer des nouvelles connexions électriques avec les câbles conducteurs des
supports de lampe en utilisant des connecteurs certiés.
ATTENTION - RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE. NE PAS MODIFIER, DÉPLACER OU RETIRER LES CÂBLES,
LES SUPPORTS DE LAMPE, L'ALIMENTATION ÉLECTRIQUE OU LES AUTRES COMPOSANTS ÉLECTRIQUES.
LE KIT DE POST-ÉQUIPEMENT EST CONSIDÉRÉ COMME UN COMPOSANT DE LUMINAIRE POUR LEQUEL L'ADÉQUATION
DE LA COMBINAISON DOIT ÊTRE DÉTERMINÉ PAR UL OU LES AUTORITÉS COMPÉTENTES.
Les câbles du luminaire ont été modifiés et ne peuvent plus fonctionner
avec des lampes fluorescentes.
Ne pas utiliser avec des variateurs.
Adapté aux sites humides.
Cet appareil n'est pas conçu pour une utilisation avec des sorties d'urgence.
10 ESF-WH-031
This manual suits for next models
1
Table of contents
Languages:
Other Westinghouse Lighting Equipment manuals
Popular Lighting Equipment manuals by other brands

Current
Current Orbit Marine IC PRO LED Safety instructions

Ehrgeiz
Ehrgeiz Fusion 2 user manual

Eaton
Eaton Sure-Lites SELIN Series Installation instruction

Elecro Engineering
Elecro Engineering CLASSIC H.R. UV-C SPA Installation & operating manual

GM Lighting
GM Lighting LT-3600RF quick start guide

Letscom
Letscom F-533 user manual
