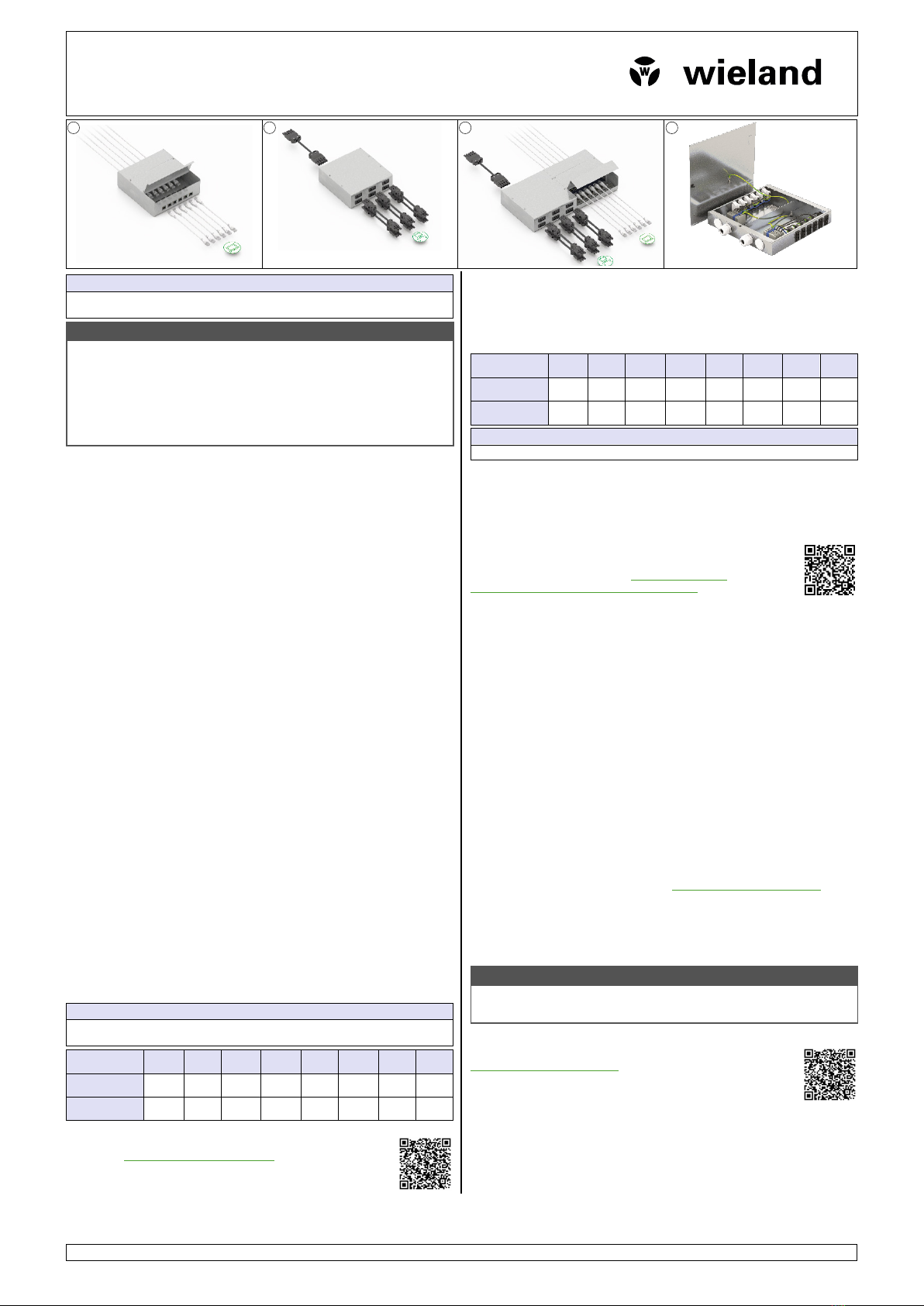

Wieland gesis CLASSIC User manual

Betriebsanleitung (Original)
gesis® CPO Consolidation Point 98.530.xxxx.x
Systemverteiler – Dezentrale Energie-, Daten- und Signalverteiler
Wieland Electric GmbH
Brennerstraße 10
– 14
96052 Bamberg
Phone
[phone]
Fax
[phone]
info@wieland
-electric.com
www.wieland-electric.com
Doc. # BA001295 – 07/2022 (Rev. A) gesis® CPO 1 DE
HINWEIS
Personal, welches dieses Gerät installiert, in Betrieb nimmt oder wartet, muss diese
Anleitung gelesen und verstanden haben.
WARNUNG
•Das Personal muss gründlich mit allen Warnungen, Hinweisen und Maßnahmen gemäß
dieser Betriebsanleitung vertraut sein.
•Ggf. erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen
Vorschriften entsprechen.
•Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden. Im
Falle eines Defekts senden Sie das Gerät zurück an Wieland Electric.
•Das Gerät darf nicht geöffnet werden.
•Führen Sie keine Fremdobjekte in das Gerät ein!
•Halten Sie das Gerät von Wasser und Feuer fern!
Entsorgung
Die Entsorgung unbrauchbarer oder irreparabler Geräte muss immer gemäß den jeweils gül-
tigen landesspezifischen Entsorgungsvorschriften (z. B. europäischer Abfallschlüssel
16 02 04) erfolgen.
1Produktbeschreibung
Durch die Wieland Systemverteiler gesis® CPO kann auf die Bedürfnisse einer dezentralen
und flexiblen Installation, wie z. B. für Flexible Office, unkompliziert eingegangen werden.
Für die dezentrale Verteilung von Energie, Signalen oder Daten gibt es die passenden Sys-
temverteiler.
2Vorbereitung
Überprüfen Sie vor Montagebeginn die Systemverteiler auf Unversehrtheit. Verwenden und
installieren Sie keine beschädigten Verteiler und Komponenten.
Beachten Sie alle notwendigen Schutzvorkehrungen und Arbeitsvorbereitungen vor Beginn
der Montage.
Lesen Sie alle Datenblätter und Handbücher vor Montagebeginn.
3Montagebedingungen
Im ersten Schritt ist der Systemverteiler ggf. mit den vorhandenen Montagemöglichkeiten
auf oder an einem dafür vorgesehenen und geeigneten Untergrund zu montieren.
Stellen Sie sicher, dass:
•zum Abschluss der Montage alle notwendigen Schutzleiterverbindungen angebracht sind.
•der Systemverteiler nur auf der ausgewiesenen Montagefläche montiert ist.
•die Montage auf nicht brennbarem Untergrund durchgeführt wird.
•alle am Gehäuse angebrachten Montagepunkte verwendet sind.
•geeignetes Montagematerial verwendet wird.
•der Systemverteiler an allen Seiten ausreichend Abstand hat.
•der Systemverteiler stets erreichbar ist für Sichtprüfungen.
•der Systemverteiler keiner direkten Sonnenstrahlung ausgesetzt ist.
4Montage
Montieren Sie den Installationsverteiler auf/an einem dafür vorgesehenen und geeigneten
Untergrund.
Beachten Sie die Montagebedingungen.
5Anschluss der Leitungen
5.1 Anschlüsse steckbar mit konfektionierten Leitungen
Alle Steckverbinder können werkzeuglos gesteckt werden. Achten Sie dabei stets auf die
Übereinstimmung der mechanischen und farblichen Codierung sowie auf die Orientierung
des Steckverbinders.
Steckverbinder trennen
Hinweise für das Ziehen der Steckverbinder finden Sie im jeweiligen Produktkatalog oder in
der Montageanleitung des jeweiligen Steckverbinders.
HINWEIS
Um den Steckverbinder zu trennen, ist es nicht nötig, den Installationsverteiler zu öffnen.
Die innenliegenden Verdrahtungen am Steckverbinder sind werksseitig ausgeführt.
Steckverbinder /
Maßnahmen
gesis®
CLASSIC
gesis®
MINI
gesis®
MICRO
RST®
CLASSIC
RST®
MINI
RST®
MICRO
gesis®
NV
RJ 45
Lastfreiheit
herstellen
X X X X X X X X
Verriegelung
lösen
X X X X X X X X
5.2 Anschlüsse steckbar mit selbstkonfektionierten Steckverbindern
Die technischen Daten sowie Montageanleitungen der Steckverbinder fin-
den Sie unter https://eshop.wieland-electric.com oder über den QR-Code.
Navigieren Sie sich in den Bereich "Technische Daten" bzw. "Download" Ih-
res Produktes.
Alle Steckverbinder können werkzeuglos am Consolidation Point gesteckt werden. Achten
Sie stets auf die Übereinstimmung der mechanischen und farblichen Codierung sowie auf
die Orientierung des Steckverbinders.
Steckverbinder trennen
Hinweise für das Ziehen der Steckverbinder finden Sie im jeweiligen Produktkatalog oder in
der Montageanleitung des jeweiligen Steckverbinders.
Steckverbinder /
Maßnahmen
gesis®
CLASSIC
gesis®
MINI
gesis®
MICRO
RST®
CLASSIC
RST®
MINI
RST®
MICRO
gesis®
NV
RJ 45
Lastfreiheit
herstellen
X X X X X X X X
Verriegelung
lösen
X X X X X X X X
HINWEIS
Um den Steckverbinder zu ziehen, ist es nicht nötig, den Systemverteiler zu öffnen.
5.3 Anschlüsse mit nicht steckbarem Eingang
Einige der Systemverteiler gesis® CPO haben keinen steckbaren Eingang. In diesem Fall
dient eine Kabelverschraubung oder eine Hammerkopfschiene als Eingang. Die Anschlüsse
sind direkt auf die verbauten Anschlusspunkte zu verdrahten. Varianten mit Flachleitungs-
adapter sind intern bereits verdrahtet und müssen nur an die Flachleitung angeschlossen
werden.
5.4 Montage der Flachleitungsadapter auf die Flachleitung
Weitere Informationen zur Montage des Systemverteilers gesis® CPO mit
Flachleitungsadapter finden Sie unter https://eshop.wieland-
electric.com/download/92.050.9153.0/IM0176372.PDF oder über den QR-
Code.
5.5 Datenleitung
Ist Ihr Systemverteiler gesis® CPO für die dezentrale Datenverteilung ausgelegt, befinden
sich Ausschnitte für Keystone-Elemente im Systemverteiler. Die entsprechenden Elemente
sind bauseits und normgerecht zu installieren.
5.6 Erdungspunkt anschließen
Zur Erdung des Systemverteilers gesis® CPO schließen Sie die Schutzleiterverbindungen
normgerecht an den Erdungsanschlüssen des Gehäuses und ggf. Deckels an.
6Inbetriebnahme
Alle internationalen, nationalen und regionalen Richtlinien, Standards, Normen, Sicher-
heitshinweise und Sicherheitsregeln müssen im gesamten Lebenszyklus des Produktes ein-
gehalten werden.
Nach korrekter Ausführung der Montage und Installation ist der Verteiler funktionsfähig.
Ggf. kann ein Zurücksetzen z. B. der Schalt- und Schutzorgane nötig sein. Führen Sie ggf.
eine Funktionsprüfung der Schalt- und Schutzorgane durch.
Systemverteiler mit elektronischen Komponenten benötigen unter Umständen eine Inbe-
triebnahme und Konfiguration. Die notwendigen Handbücher liegen dem Systemverteiler
bei oder Sie finden diese auf der Homepage des Herstellers.
Bei Installation und Inbetriebnahme ist sicherzustellen, dass die notwendigen EMV-Richtli-
nien eingehalten werden.
Weitere Details zu den mechanischen oder elektrischen Daten finden Sie bei der beigefüg-
ten Dokumentation im Lieferumfang oder unter https://eshop.wieland-electric.com.
7Bedienung
In der Regel bedarf es keiner Bedienung am Systemverteiler.
Sollten Schutz- / Schaltgeräte ausgelöst haben oder sonstige Defekte erkannt werden, ist
die zuständige Elektrofachkraft zu informieren. Ein eigenständiges Einschalten darf nicht
erfolgen.
WARNUNG
Gefährliche Spannung: Unter Spannung stehende Systemverteiler nicht öffnen.
Systemverteiler nicht abdecken.
Fehlersuche ist nur von Fachpersonal durchzuführen.
8Technische Daten
Die Technischen Daten der Systemverteiler gesis® CPO finden Sie unter
https://eshop.wieland-electric.com oder über den QR-Code. Navigieren Sie
sich in den Bereich "Technische Daten" Ihres Produktes. Anschließend fin-
den Sie hier die gewünschten Daten. Sie können zudem im Bereich "Daten-
blatt" ein Produktdatenblatt als PDF-Datei generieren und herunterladen.
1
2
3
4

Operation instruction (translation from original)
gesis® CPO Consolidation Point 98.530.xxxx.x
Distribution Box – Decentralized Power, Data and Signal Distribution
Wieland Electric GmbH
Brennerstraße 10
– 14
96052 Bamberg
Phone
[phone]
Fax
[phone]
info@wieland
-electric.com
www.wieland-electric.com
Doc. # BA001295 – 07/2022 (Rev. A) gesis®CPO 2 EN
NOTE
Personnel installing, operating or maintaining this device must have read and understood
these instructions.
WARNING
•Personnel must be familiar with all the warnings, notes and measures described in these
operating instructions.
•Protective measures and mechanisms must correspond to applicable regulations.
•Damaged products must neither be installed nor put into operation. In case of a defect,
please return the device to Wieland Electric.
•The unit must not be opened.
•Do not insert any objects into the unit!
•Keep the unit away from fire and water!
Product disposal
Unusable or irreparable devices must always be disposed of in accordance with the relevant
country-specific disposal regulations that apply (e.g. European waste code 16 02 04).
1Product description
The Wieland gesis® CPO distribution box is a simple solution for addressing the needs of a
flexible, decentralized installation, such as a flexible office. A range of suitable distribution
boxes are available for the decentralized distribution of power, signals or data.
2Preparation
Check that the distribution boxes are undamaged before starting installation. Do not use
and install any damaged distributors and components.
Observe all necessary safety precautions and carry out all work preparations before pro-
ceeding with mounting.
Read all the included data sheets and manuals before mounting the distributor.
3Mounting conditions
In the first step, the distribution boxes must be mounted, if necessary, using the existing
mounting options or on a suitable base provided for this purpose.
Make sure that:
•all necessary protective conductor connections have been made at the end of installation.
•the distribution box is always mounted on the designated mounting surface.
•the distributor is installed on a non-flammable surface.
•all mounting points on the housing are used.
•suitable mounting material is used.
•there is adequate clearance on all sides of the distribution box.
•the distribution box can be accessed at all times for visual inspections.
•the distribution box is not exposed to direct sunlight.
4Mounting
Mount the installation distributor on a suitable surface intended for the purpose.
Observe the mounting conditions.
5Connecting the leads
5.1 Pluggable connections with pre-assembled leads
All connectors can be plugged in without requiring any tools. Always make sure that the me-
chanical and color coding are the same, and that the connector is in the right direction.
Disconnecting connectors
Notes on pulling the connectors can be found in the respective product catalog or in the as-
sembly instructions for the connector in question.
NOTE
It is not necessary to open the installation distributor to disconnect the connectors. The
internal wiring inside the connectors is carried out at the factory.
Connector /
measures
gesis®
CLASSIC
gesis®
MINI
gesis®
MICRO
RST®
CLASSIC
RST®
MINI
RST®
MICRO
gesis®
NV
RJ 45
Create load re-
lief
X X X X X X X X
Release inter-
lock
X X X X X X X X
5.2 Pluggable connections with self-assembled connectors (Wieland)
For technical data and mounting instructions relating to connectors, visit
https://eshop.wieland-electric.com or scan the QR code. Navigate to the
"Technical Data" or "Downloads" area of your product.
All connectors can be plugged into the consolidation point without using tools. Always
make sure that the mechanical coding, color coding and orientation of the connector
match.
Disconnecting connectors
Notes on pulling the connectors can be found in the respective product catalog or in the as-
sembly instructions for the connector in question.
Connector /
measures
gesis®
CLASSIC
gesis®
MINI
gesis®
MICRO
RST®
CLASSIC
RST®
MINI
RST®
MICRO
gesis®
NV
RJ 45
Create load re-
lief
X X X X X X X X
Release inter-
lock
X X X X X X X X
NOTE
It is not necessary to open the distribution box in order to remove the connector.
5.3 Connectors with non-pluggable input
Some gesis® CPO distribution boxes do not have a pluggable input. In this case, a cable
gland or a T-head rail can be used as an input. The connections must be wired directly to the
installed connection points. Variants with a flat cable adapter are already wired internally
and just have to be connected to the flat cable.
5.4 Fitting the flat cable adapter to the flat cable
For more information on installing the gesis® CPO distribution box with flat
cable adapter, please visit https://eshop.wieland-
electric.com/download/92.050.9153.0/IM0176372.PDF or scan the QR code.
5.5 Data line
If your gesis® CPO distribution box is designed for decentralized data distribution, the distri-
bution box will feature recesses for keystone elements. The relevant elements must be in-
stalled on site in accordance with standards.
5.6 Connecting the earthing point
In order to ground the gesis® CPO distribution box, connect the protective conductor con-
nections to the ground connections on the housing and, if applicable, the cover in accord-
ance with standards.
6Commissioning
All international, national and regional guidelines, standards, safety instructions and safety
regulations must be observed throughout the entire life cycle of the product.
The distributor is fully functional once it has been mounted and installed correctly. It may
be necessary to reset e. g. the switching and protective devices. If necessary, carry out a
functional test of the switching and protective devices.
Distribution boxes with electronic components may require commissioning and configura-
tion. The necessary manuals are enclosed with the distribution box or can be found on the
manufacturer's homepage.
During installation and commissioning, you must make sure that the necessary EMC direc-
tives are complied with.
For further details on the mechanical or electrical data, see the enclosed documentation in
the scope of delivery or at https://eshop.wieland-electric.com.
7Operation
Normally, there is no need to operate the distribution box.
If protection/switching devices have tripped or other defects are identified, the relevant
qualified electrician must be informed. Do not switch on the devices independently.
WARNING
Dangerous voltage: Do not open installation distributors when they are under voltage.
Do not cover distribution boxes.
Troubleshooting may only be performed by specialized personnel.
8Technical data
For technical data relating to gesis® CPO distribution boxes, visit
https://eshop.wieland-electric.com or scan the QR code. Navigate to the
"Technical Data" area of your product. All the necessary information is dis-
played there. You can also generate and download a product data sheet in
PDF format in the "Data sheet" area.
UKCA – for UK: Wieland Electric Ltd | Ash House, Tanshire Park | Shackleford Road | Elstead, Godalming GU8 6LB
1
2
3
4
