Wisi VX 52 A User manual

Verstärker für den Einsatz in CATV-Anlagen
Alle Einstellungen (Verstärkung, Schräglage etc.) einstellbar mit WISI
Handset OK 41 oder LMT (laptop) bei Einsatz eines HMS-Transponders
Interface für NMS-Funktion
Diplex-Filtermodule, Verteiler-/Abzweigermodule steckbar
Rückkanalverstärker steckbar
Compact high level CATV amplifier
All settings (gain, slope etc. ) by WISI control unit (OK 41 handset) or
LMT (laptop) if a HMS transponder is used
Includes interface for NMS functionality
Diplex filters and splitter/tap-modules pluggable
High level return amplifier plugable
411 266 b
Betriebsanleitung
Operating instructions
VX 52 A / VX 53 A Verstärker
VX 52 A / VX 53 A Amplifier
WISI COMPACT LINE

–2–

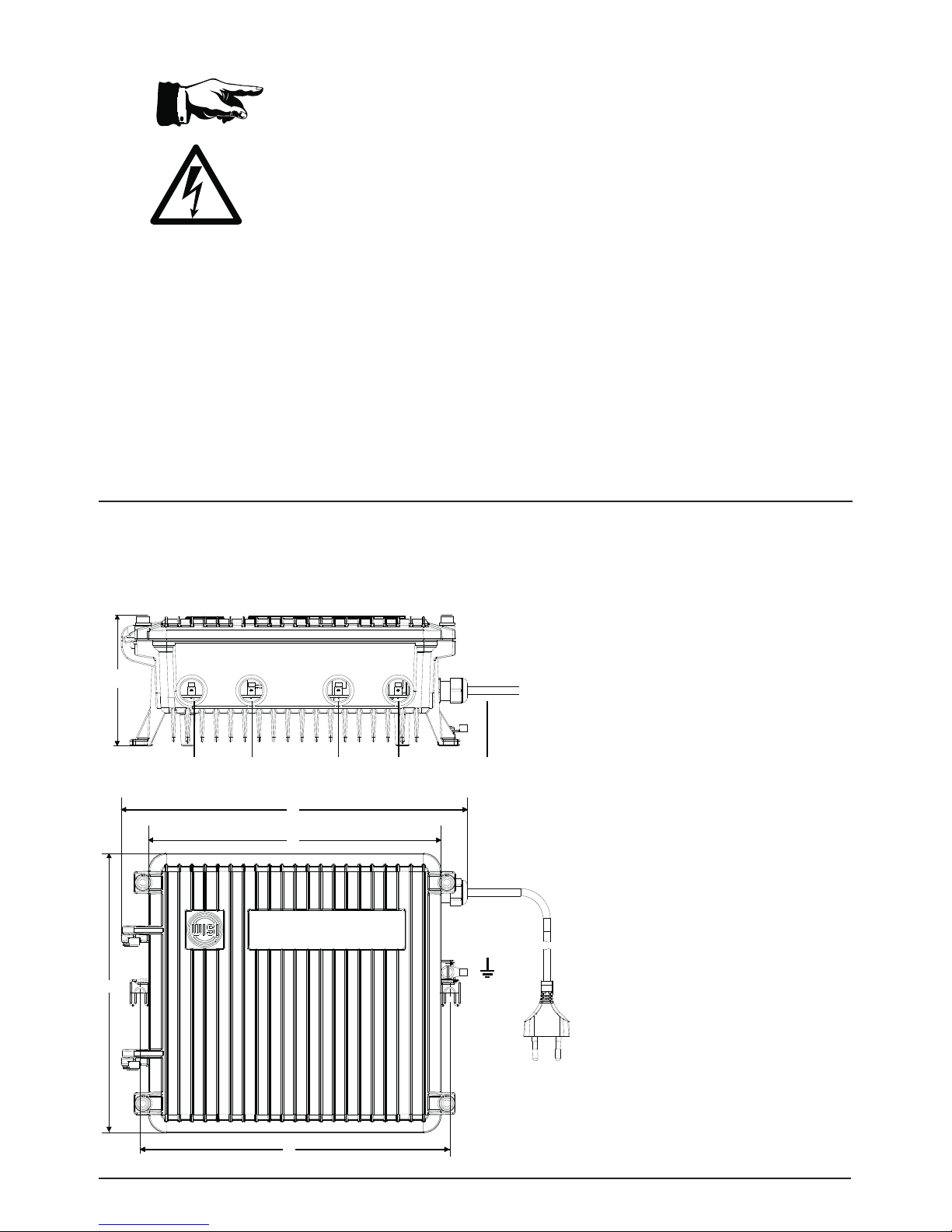

Bemassung / Anschlüsse - Dimensions / Connectors
Die Verstärker werden ohne Gehäusekuppler ausgeliefert.
Sicherheitsanforderungen!
Servicearbeiten dürfen nur vom Fachpersonal durchgeführt werden.
Netzspannungsführende Teile beachten !
Netzbetriebene Geräte dürfen im Freien nur in einem isolierten Wetter-
schutzgehäuse betrieben werden.
The amplifiers are supplied without glanded cable connectors.
Safety instructions!
Services and repairs should only be carried out by experts.
Pay attention to live parts or wires!
Notice: In case the amplifier will be installed outdoor, please provide suf-
ficient weather protection according the local power authorities require-
ment.
1 Verstärkereingang
Input amplifier
2 Durchschleifung Eingangssignal
Loop through input signal
3 Verstärkerausgang 2
Output amplifier 2
4 Verstärkerausgang 1
Output amplifier 1
5 Netzstecker nur an VX 52
Mains plug (only VX 52)
6 Anschluß Potentialausgleich
Connec. for grounding
100,4
266
225
215
238
12 3 4 5
6

–3–

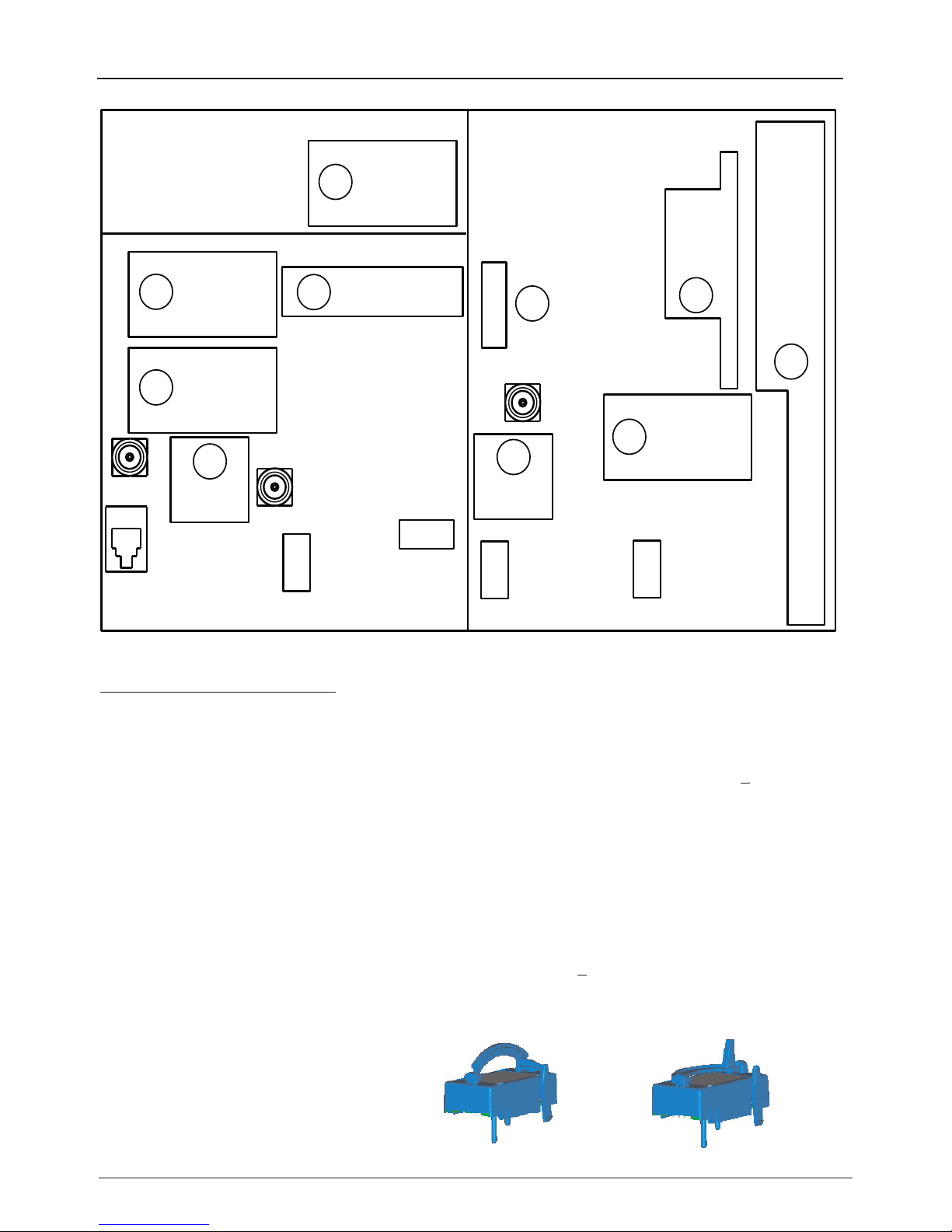

Steckplätze der Module - Plug-in slots of modules
XE
XE 50 A
Remote
Control
VX 50
XE
F3
TP1
TP2
TP3
XE 50 A
XM
XM
VT 51 (Tansponder)
VX 58
F2 F3
F4
2
1
35
4
7
6
10
9
8
ASC = Automatic Slope Control
Att. = Dämpfung / Attenuation
Module
Verteiler / Abzweiger XM 51 A 4 / 4 dB
Splitter / Tap offs XM 53 8 / 2 dB
XM 55 13 / 1 dB
XM 56 18 / 1 dB
HP-Modul / HP modul XE 04/0400 5-34 MHz >25dB Att.
Entzerrer / Equalizer XE 51 A 3 / 9 dB
XE 52 A 12 / 18 dB
Ripple compensator XE 54 47-200 / 300-600 MHz1)
Kabelnachbildung XE 57 6 / 9 dB
Entzerrer 606 MHz XE 51/6000 3 / 9 dB
Equalizer 606 MHz XE 52/6000 12 / 18 dB
Diplexfilter XE 50 A/0650 65/85 MHz
Diplex filter XE 50 /0300 30/47 MHz
ASC-Modul VX 58* +4dB (862 MHz)
Transponder-Modul VT 51
XE... und XM...Module nach
dem Einstecken bitte verrie-
geln - Bügel herunterdrücken
Lock XE... and XM... moduls
after plug in - press down clip XE 51 verriegelt - lockedXE 51 entriegelt - unlocked
Bügel Clip
Zubehör
Accessories
*Pilotfrequenz / Kanal bei Be-
stellung angeben.
Please note pilot frequency/
channel when ordering.
XE 54: 2 dB Anhebung in den
Frequenzbereichen 1)
2 dB compensation in the fre-
quency ranges 1)

–4–
Inbetriebnahme - Installation
5.1 Inbetriebnahme
1. Deckelschrauben lösen und Deckel aufklappen.
2. Gehäusekuppler in die Anschlüsse IN und OUT einschrauben.
3. Innenleiter festschrauben.
5.2 Stromversorgung
1. Einspeisung der Fernspeisespannung auf der Netzteilplatine
2. Für VX 52 A gilt: Netzstecker einstecken.
3. Für VX 53 A gilt: Fernspeisespannung mit Stecksicherungen auf
die HF-Anschlüsse am Ein- und Ausgang aufschalten*.
4. Verstärker lt. Pegelplan mit Dämpfer und Entzerrer einpegeln.
5. Deckel schließen und Deckelschrauben festziehen.
1. Loosen the cover screws and open the cover.
2. Screw the glanded connectors into the IN and OUT terminals.
3. Screw down the inner conductors.
5.2 Power supply
1. Feed in the remote power to the power supply unit.
2. For VX 52 A: insert the power plug in the AC wall outlet.
3. For VX 53 A: connect the remote power via plug-in fuses to the
RF connectors at the input and output*.
4. Adjust the amplifier with attenuator and equalizer in accordance
of the level plan.
5. Close cover and tighten the cover screws.
* Einspeisung auch über
Stromversorgungskabel,
das durch die PG9-Buchsen
auf Steckanschlüsse des
Schaltnetzteils gesteckt
wird, möglich.
* Power can also be connec-
ted via a power supply cab-
le inserted through the PG9
gland and connected to the
terminals of the switching-
mode power supply unit.
Fernspeise-Einspeisung
Bitte bei der Fernspeise-Einspeisung die Anschlussbelegung un-
bedingt beachten! Die Fernspeisespannung wird an die Klemmen
GND und 65 VAC angeschlossen. Wird die Spannung an beiden
Klemmen mit der Bezeichnung "65VAC" angeschlossen, ist die
Einspeisespannung kurzgeschlossen!
Line power insertion
Please pay attention to the correct connection of the line power
voltage . The line power voltage has to be connected to the termi-
nals GND and 65 VAC. In case the line powering is connected to
both 65 VAC terminals the voltage is short circuit!
VX 53 A

–5–
Fernspeisung - Remote power
über Sicherungen aufschaltbar
via plug-in fuses to the RF connectors
Blitzschutz- Lightning protection
an allen Ein- und Ausgängen
on all inputs and outputs
Technische Daten / Specifications
Downstream
Frequenzbereich / Frequency range 47 (85) - 1006 MHz*
Impedanz / Impedance 75 Ω
Verstärkung / Gain 41 dB**
Frequenzgang / Frequency response < ± 0,5 dB
Rückflußdämpfung (Ein- und Ausgang) > 20 dB (-1,5 dB / oct.)
In / output return loss
Rauschmaß / Noise figure ≤6,5 dB
Entzerrer / Dämpfungsglied einstellbar in 0,1-dB-Schritten 0-15 dB
Equalizer / Attenuator (step size 0.1 dB)
Interstage Dämpfungssteller / Attenuator 0 / 5 / 10 dB
Interstage Slope 0 / 6 / 9 dB
CENELEC 42 Kanäle / CENELEC 42 Ch flat 1 x 111 dBµV
2 x 107 dBµV
CENELEC 42 Kanäle / CENELEC 42 Ch 6 dB slope 1 x 114 dBµV
2 x 110 dBµV
CTB/CSO > 60 dB
Prüfbuchse (Ein- und Ausgang) / Test socket input output - 20 dB
Upstream (mit/with VX 50)
Frequenzbereich / Frequency range 5 - (30) 65 MHz*
Impedanz / Impedance 75 Ω
Verstärkung / Gain 30 dB
Frequenzgang / Frequency response < ± 0,5 dB
Rückflußdämpfung (Ein- und Ausgang) > 20 dB (-1,5 dB / oct.)
In / output return loss
Rauschmaß / Noise figure ≤8 dB
Eingangsddämpfungsglied einstellbar in 1-dB-Schritten 0-30 dB
Input attenuator (step size 1 dB)
Ausgangsddämpfungsglied einstellbar in 1-dB-Schritten 0-30 dB
Output attenuator (step size 1 dB)
Entzerrer einstellbar in 0,5-dB-Schritten (5-65 MHz) 0-10 dB
Equalizer (step size 0.5 dB)
Ausgangspegel 3. Ordnung 116 dBµV
Output level 3. order
Ausgangspegel 2. Ordnung 116 dBµV
Output level 2. order
ICS 0 / -8 / < -45 dB
Prüfbuchse (Ein- und Ausgang) / RF test point (in-/output) -20 dB
Allgemeines / General
Anschlußbuchsen / Sockets PG 11
Netzspannung / Power supply
VX 52 A 180-265 VAC (50/60 Hz)
Fernspeisespannung / Remote power VX 53 A 27-65 VAC (50/60 Hz)
Leistungsaufnahme ohne HMS-Transponder typ. 21 W
Power consumption without HMS transponder
Leistungsaufnahme mit HMS-Transponder typ. 23 W
Power consumption with HMS transponder
max. Fernspeisestrom / Power passing < 8 A
Schutzklasse / Protection class IP 66
Abmessungen L x B x T / Dimensions W x H X D 261 x 215 x 100,4 mm
Umgebungstemperatur / Ambient temperature -20° C ...+55° C
Lagertemperatur / Storage temperature -25° C ...+75° C
Max.Luftfeuchte, nicht kondensierend 95 %
Max. humidity, non condensing
EMV Klasse A / EMC class A EN 50083-2
* abhängig vom Diplexfilter
depending on diplex filter
** Einzelausgang 37 dB-Verstär-
kung mit VX 58 für Regelbereich
ALSC
Single output 37 dB gain for full
range ALSC with VX 58

–6–
24 V DC
8,5 V DC
-8 V DC
VX53A: 27-65 V AC universal
plug in
input through
HP/LP
testpoint -20 dB
splitter / tap
AC- coupling
AC
AC
AC
equalizer
splitter/tap
power
amp
testpoint -20 dB
AC- coupling
fuse
output 1
output att. equalizer
fuse
fuse
output 2
µC
testpoint
-20 dB
universal
plug in
pilot detector
equalizer
0/6/9 dB
attenuator
0/5 dB
HP/LP
Transponder
attenuator
Handset
interface
pre amp
universal
plug in
amp
ICS
VX52A: 230 V AC
amp
attenuator
0/5 dB
input att.
VX50
ampampamp
65 VAC GND 65 VAC
1
2
3
4
5
6
7 8
9
10
F1
F2
F3 F4

–7–

–8–
Anschluß
Handset an Buchse „RJ-11“ einstecken.
Betriebsspannung anschließen.
Parameter-Menü
 Tasten. — Parameter wählen.
Taste. — Weiter zum Parameter-Untermenü.
Taste. — Zurück.
Parameter-Untermenü
 Tasten. — Anzeige oder zu ändernden Wert wählen.
Cursor steht unter dem Wert z.B. 89
 Tasten. — Wert ändern.
Downstream Mit Tasten  Menü auswählen.
Upstream Mit Taste / Auswahl bestätigen.
A) Beschreibung des Downstream-Menüs
1. ASC Unit
- no ASC modul Modul nicht eingesteckt
2. Input Equalizer Input Equalizer
0 dB...15 dB 0,1 dB step
+4 dB...11 dB (mit ASC-Modul)
3. Input Attenuator Input Attenuator
0 dB...15 dB 0,1 dB step
+4 dB...11 dB (mit ASC-Modul)
4. Interstage Att. Interstage Att.
0 / 5 / 10 dB 5 dB step
5. Interstage slope Interstage slope
0 / 6 / 9 dB
B) Beschreibung des Upstream-Menüs
6. Up. Attenuation Up. Attenuation
0-30 dB 1 dB step
7. Up. Slope Up. Slope
0 - 10 dB 0,5 dB step
8. ICS Up. ICS
Low 0 dB
Pad 8 dB
High >45 dB (off)
Ein * fordert Sie zum Speichern auf.
Speichern: Save data to EEPROM
Nach dem Beenden aller Einstellungen, die
Taste  mehrmals drücken, bis die
Anzeige: „Save data to EEPROM“
erscheint. Danach sind alle Werte gespeichert.

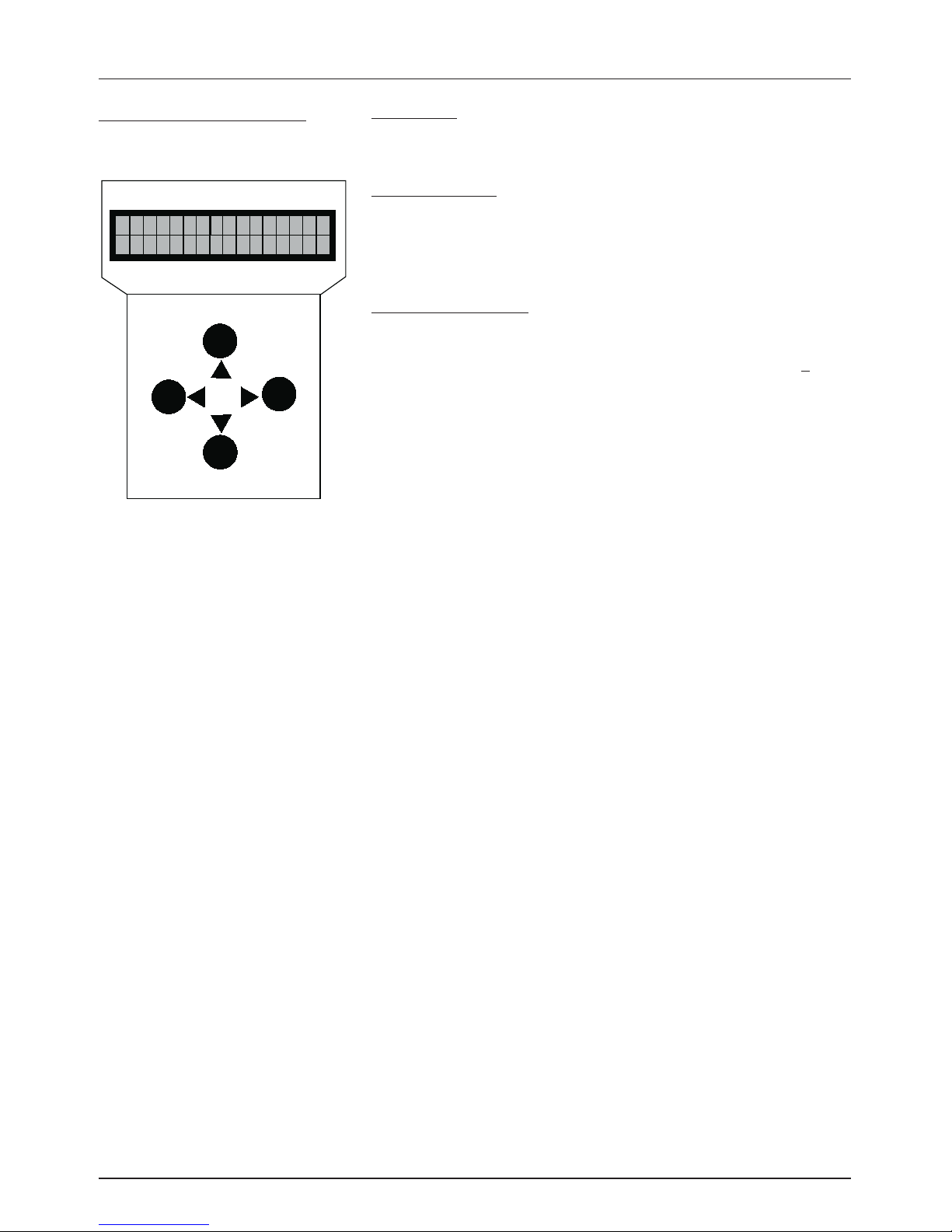

Handset OK... (Zubehör)
Left Right
Down
Up
W
ISIVX53A
1. 0 0 V
*
¥
Parametereinstellung mit Handset
Up attenuation <4 dB einstellbar, wenn
im Downstream-Menü Interstage slope
oder auf Interstage -Att. eingestellt
wurde.

–9–
Anzeige der eingestellten Parameter,
die nach dem Speichern abgefragt
werden können.
ASC-Modul eingesteckt
Vor dem Einstellen der Pkt. 2...5: ASC auf off stellen.
Nach dem Einstellen und Speichern: ASC auf on stellen. Regelung
ist nun aktiv. Die Parameter
werden angezeigt.
9. ASC Unit
9.1 CP: + 0.0 RF: 127=
ASC off 450.00
9.2 CP: + 0.0 RF: 127=
store!! ASC on
9.3 CP: + 0.0 RF: 127=
ASC on 450.00
Regelung einstellen
10. Regelung ausschalten. Dazu„ASC off“ aufrufen (9...) und mit Taste 
bestätigen.
11. CATV-Strecke wie unter Pkt. 2...5 beschrieben, einpegeln und speichern.
12. Im Menüpunkt 9 ASC Unit „store!!“ aufrufen und mit Taste 
bestätigen.
13. Achtung: wird anstatt „store!!“ der Hinweis „adj. att or equ“
eingeblendet, wurden die Parameter unter Pkt. 2+3 falsch eingestellt,
bzw. der Pilotpegel ist zu gering. Bitte die Punkte 11 und 12 nochmals
überprüfen.
14. Alle Regelparameter im Menüpunkt 9 ASC Unit nochmals überprüfen.
Anzeigen-Beispiele
RF: low Pilotpegel zu nieder.
RF: high Pilotpegel zu hoch.
RF:86= Ausgangspegel ausgeregelt.
RF:76< Ausgangspegel zu gering. Regelung aktiv.
RF:91> Ausgangspegel zu hoch. Regelung aktiv.
RF:76# Steller +4dB am Anschlag. Keine Regelung.
RF:51 I Pilotpegel langsam abgesunken. Steller wurde
autom. auf Mittenstellung nachgeregelt.
RF:50 ¥ Pilotpegel schnell abgesunken oder ausgefallen. Keine
Regelung. Steller bleibt auf dem zuletzt ausgeregelten
Wert stehen.
Warnanzeigen - Hinweise
adj. att or equ Dämpfungssteller oder Schräglageentzerrer falsch
eingestellt. Pegel zu gering.
Store!! Wurden die Pkt. 2...5 korrekt eingestellt, werden Sie
zum Speichern aufgefordert!
Legende
ASC = Automatic Slope Control
ASC on = Pilotträgerregelung ein
ASC off = Pilotträgerregelung aus
Regelbereich +4 dB
CP = Control Position -
Regelbereich -4 dB...+4
dB
RF = 50...205 Bereich der
Regelspannung.
Hinweis: Ohne Ausgangsverteiler
entspricht der Regelspannungsbereich
einem Pegelbereich des Pilotträgers am
Ausgang 1 des Verstärker von 85-115
dBµV
450.00 = Pilotträgerfrequenz (MHz)

–10–
Connection
Plug the handset into socket „RJ-11“.
Connect the supply voltage.
Parameter menu
 keys — Select parameter.
key — Open parameter sub-menu.
key — Back.
Parameter sub-menu
  keys — Select display or value to be changed.
Cursor stands under the value, e.g. 89
 keys — Change the value.
Handset OK... (accessory)
Parameter settings with handset
Downstream Select menu with keys  .
Upstream Confirm with key / .
A) Description of the downstream menu
1. ASC Unit
- no ASC modul Modul not plugged in
2. Input Equalizer Input Equalizer
0 dB...15 dB 0,1 dB step
+4 dB...11 dB (with ASC modul)
3. Input Attenuator Input Attenuator
0 dB...15 dB 0,1 dB step
+4 dB...11 dB (with ASC modul)
4. Interstage Att. Interstage Att.
0 / 5 / 10 dB 5 dB step
5. Interstage slope Interstage slope
0 / 6 / 9 dB
B) Description of upstream menu
6. Up. Attenuation Up. Attenuation
0-30 dB 1 dB step
7. Up. Slope Up. Slope
0 - 10 dB 0,5 dB step
8. ICS Up. ICS
Low 0 dB
Pad 8 dB
High >45 dB (off)
*Digit: confirm with Save data to EEPROM
Saving: Save data to EEPROM after completion of
all settings, press the  key several times
until „Save data to EEPROM“ is displayed.
All settings are now saved.
Up attenuation <4 dB adjustable, when
Interstage slope or Interstage -Att. are
set in downstream menu.
Left Right
Down
Up
W
ISIVX53A
1. 0 0 V
*
¥

–11–
ASC modul plugged in
Before setting points. 2...5: set ASC to off.
After setting and storing: set ASC to on. ASC is activ.
Parameters are displayed.
9. ASC Unit
9.1 CP: + 0.0 RF: 127=
ASC off 450.00
9.2 CP: + 0.0 RF: 127=
store!! ASC on
9.3 CP: + 0.0 RF: 127=
ASC on 450.00
Adjusting ASC
10. Set ASC to off. Select „ASC off“ (9...) and confirm with key .
11. Adjust the CATV line with amplifier VX... (refer to point 2...5)
corresponding the level plan.
12. Select „store!!“ refer to point 9 ASC Unit and confirm with key .
13. Note: „adj. att or equ“enabled? Incorrect parameter settings.
points 2+3. etc. pilot level too low. Check parameters 11 and 12.
14. Check the complete parameter settings. Refer to ASC Unit point 9.
Display (ex.)
RF: low Pilot level too low.
RF: high Pilot level too high.
RF:86= Output level controlled.
RF:76< Output level too low. ASC activ.
RF:91> Output level too high. ASC activ.
RF:76# Controller +4dB on limit. No ASC.
RF:51 I Pilot level lowered down slowly. ASC adjusted
autom. on mid range.
RF:50 ¥ Pilot level lowered down rapidly. ASC switched
off. ASC remains to the last settings.
Warnings - Notes
adj. att or equ Incorrect settings of attenuator or equalizer.
Level to low. ASC switched off.
Store!! Points 2...5 correct adjusted! Store
Legende
ASC = Automatic Slope Control
ASC on = Controlling on
ASC off = Controlling off
(Control range +4 dB)
CP = Control position - Control
range -4 dB...+4 dB
RF = 50...205 Control range of
the control voltage.
Note: 85...115 dBµV measured at
output 1 corresponds to the control
voltage of the pilot level control range
(without splitter).
450.00 = Pilot frequency
Parameter settings: Are displayed
after „Save data to EEPROM“.

WISI Communications GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Oeschelbronn, GERMANY
Tel.: 07233 / 66-292, Fax: 66-320
E-Mail: [email protected], http://www.wisi.de
09/10
Technische Änderungen und Druckfehler vorbehalten!
Technical Modifications reserved. WISI cannot be held
liable for any printing error.
excellence in digital ...
