WOOX R4076 User manual

Version: 1.0
Quick Start Guide (EN)
Handleiding (NL)
Kurzanleitung (DE)
Guía de inicio rápido (ES)
Guide de démarrage rapide (FR)
Guida rapida (IT)
Guia de iniciação rápida (PT)
Hurtigstartsguide (DK)
Snabbstartsguide (SE)
Pikaopas (FI)
Krótki przewodnik (PL)
Rychlá příručka (CZ)
Príručka pre rýchly štart (SK)
Gyors útmutató (HU)
Ghid rapid (RO)
Упутство за коришћење (RS)
Navodila za uporabo (SI)

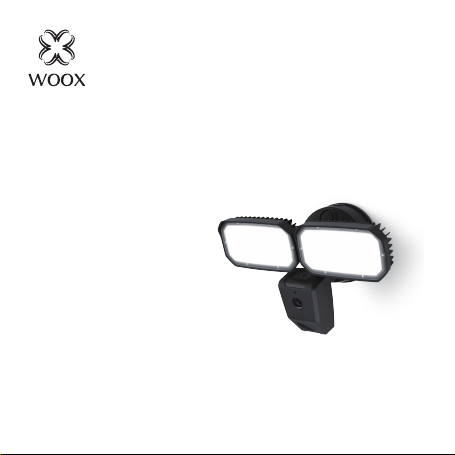

Smart Floodlight Camera
R4076

Specification:
• Power supply: AC 220-240V 50Hz.
• Power consumption: 25W.
• Camera resolution: 1920x1080P.
• Motion detection with notification alerts.
• Night Vision: 5-10 meters.
• Talk with Two-way audio with built-in Mic & Speaker.
• Automatically switches to night vision when light is dim.
• Storage: support SD card 128G Max. (not included)
• Works with Echo Show and Google Nest Hub.
• Luminous flux: 3000lm.
• Lighting Angle: 95°.
• Lighting distance: radius 5 meters with 2 lights.
• Color temperature: 5000K.
• Wi-Fi frequency: IEEE 802.11b/g/n 2.4GHz only.
• Working temperature: -10℃ -40℃.
• Working humidity: ≤95%RH.
•Dimension: 283x180x173mm.
1

2

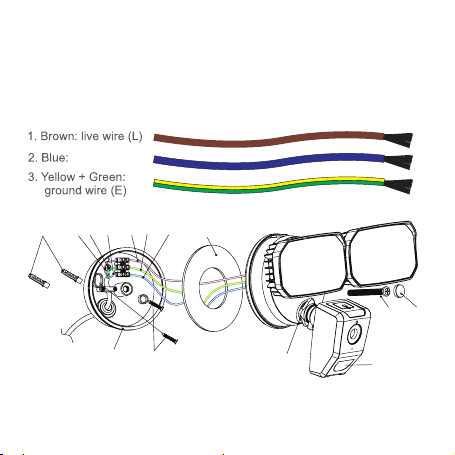

Installation
Caution: turn o the power source before installation. If you are not sure how to
install it, you can look for help professional electrician.
Neutral wire (N)
Dust pad
Junction Box
LGND NBrown Yellow+Green Blue
Screw Sleeve
Set screw
Mounting
Screw
Rubber
Cap
PIR
Lock
Collar

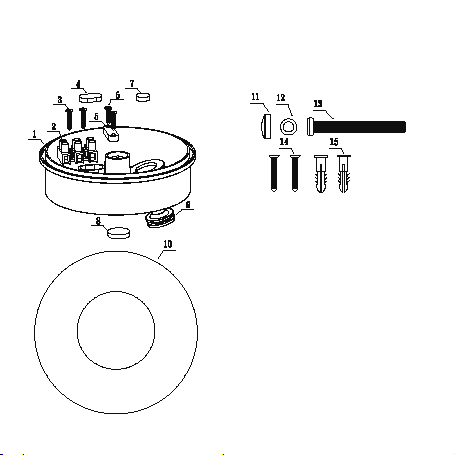

English

1. Junction box x 1
2. Connection terminal x 1
3. Screws for connection ternimal x 2
4. Rubber cap B x 1
5. Crimping board x 1
6. Screws for crimping board x 2
7. Rubber cap C x 1
8. Rubber cap A x 1
9. Protective liner x 1
10. Dust pad x 1
11. Rubber cap x 1
12. Bolt waterproof ring x 1
13. Mounting screw x 1
14. Screw for fixing junction box x 2
15. Screw sleeve x 2
Package includes
3
English

4
Lighting
Junction box
Reset button
&Micro SD card
slot
Lens
Mic
Speaker
PIR
Photosensitive
Sound notification for the status:
• System booting: "ding ding ding ding" once.
• Reset device: long "beep" once .
• Pairing mode/Ready to connect Wi-Fi: "beep beep" per 15 seconds.
• Success to scan QR code: louder long "beep" once.
• Connecting, connected success, connected failed: no sound.
• SD card error: "Ah oh" once.
English

5
Requirement to use
1. WOOX Home app
2. WLAN-enabled router: 2.4GHz (Separate band)
Set up Smart Floodlight Camera to WOOX Home app
1. Download and install the app "WOOX Home" from Apple App Store or
Google Play Store on your smartphone.
2. Launch the app "WOOX Home".
3. Create a new account or log in to your existing account.
4. Tap“+” to add the device.
5. Select the applicable product type from the list of products.
6. Ensure the the camera is in pairing mode. If the camera is not in pairing
mode: hold and press the reset button on the top of camera until you hear
the "beep" sound from camera.
7. Conrm the Wi-Fi network and password.
Note: only 2.4GHz WiFi is supported.
8. The App will prompt you to scan a QR code that needs to be read by the
camera in the Smart Floodlight Camera to initiate pairing, press continue
on the App and a QR code should now be generated to pair the product to
your account. Position your mobile or tablet device in front of the camera
lens and ensure the QR code is in full frame of view, once you hear the
sound prompt conrm this on the App, this will commence the nal stage of
pairing the Smart Floodlight Camera to your account.
9. The app will now search for the device and register is to your account.
10. Enter the device name.
English

6
English
Note: The device name will also be used by Amazon Alexa and Google Home.
Frequently Asked Questions
1. Can I share with family and friends?
Yes, you can share your cameras with family and friends who will have
access to view the camera and control your bulbs, plugs, and other
devices. In the app, click the Family name at the top and click on
the“Home Management”button, and you will be able to give or revoke
sharing permissions. In order to share, the other user should already have
downloaded the app and registered a new account.
2. What's the Wireless Range?
The range of your home Wi-Fi is heavily dependent on your home router and the
conditions of the room. Check with your router specifications for exact range data.
3. How many cameras can I control?
WOOX Security app can control an unlimited amount of devices in an unlimited
amount of locations. Your router may have a limit of how many devices can be
connected to one router.
4. My device can't be connected to network with App
•Make sure the device is under the config status (indicator light is flashing quickly).
•Make sure the Wi-Fi is avaliable and the device is not far away from the router.
•Make sure the Wi-Fi password you input is correct.

7
•5. My device shows ofline in my App
•Make sure the device is powered on.
•Make sure the network is stable and the Wi-Fi name and password not
modifed. If not, add device again.
•If the network isnormal, but its still offine. Check ifthere are too manyWi-
Fi connections. You can restart your router to check the status of the device.
*You can find much more useful information in the Help Center in the App. You
can aslo contact us via the Help Center Feedback in the App or email: support@
wooxhome.com.
If you need further help or have comments or suggestions please visit www.
wooxhome.com.
English

8
Neutral wire (N)
Dust pad
Junction Box
LGND NBrown Yellow+Green Blue
Screw Sleeve
Set screw
Mounting
Screw
Rubber
Cap
PIR
Lock
Collar
Nederlands
Installatie
Let op: schakel de stroombron uit voordat u met de installatie begint. Als u niet
zeker weet hoe u het moet installeren, kunt u hulp zoeken bij een professionele
elektricien.

Pakket bestaat uit:
1. Aansluitdoos x 1
2. Aansluitklem x 1
3. Schroeven voor aansluiting
ternimaal x 2
4. Rubberen dop B x 1
5. Krimpbord x 1
6. Schroeven voor krimpkaart x 2
7. Rubberen dop C x 1
8. Rubberen dop A x 1
9. Beschermende voering x 1
10. Stofkussen x 1
11. Rubberen dop x 1
12. Bout waterdichte ring x 1
13. Bevestigingsschroef x 1
14. Schroef voor het bevestigen van
de aansluitdoos x 2
15. Schroefmof x 2
9
Nederlands

10
Verlichting
Aansluitdoos
Reset knop
& Micro SD-kaartsleuf
Lens
Mic
Speaker
PIR
Lichtgevoelig
Geluidsmelding voor de status:
• Systeem opstarten: één keer "ding ding ding ding".
• Apparaat resetten: eenmaal lang "piepje".
• Koppelingsmodus / Klaar om verbinding te maken met Wi-Fi:
"piep piep" per 15 seconden.
• Succes bij het scannen van QR-code: één keer luidere lange "piep".
• Verbinding maken, verbonden geslaagd, verbinding mislukt: geen
geluid.
• SD-kaartfout: één keer "Ah oh".
Nederlands

11
Vereiste om te gebruiken:
1. WOOX Home-app
2. WLAN-compatibele router: 2,4 GHz (aparte band)
Smart Floodlight Camera instellen op de WOOX Home-app:
1. Download en installeer de app "WOOX Home" van Apple App Store of Google
Play Store op uw smartphone.
2. Start de app "WOOX Home".
3. Maak een nieuwe account aan of log in op uw bestaande account.
4. Tik op "+" om het apparaat toe te voegen.
5. Selecteer het toepasselijke producttype uit de lijst met producten.
6. Zorg ervoor dat de camera in de koppelingsmodus staat. Als de camera niet in
de koppelingsmodus staat: houd de resetknop aan de bovenzijde van de
camera ingedrukt en druk op de knop totdat u de "piep" van de camera hoort.
7. Bevestig het Wi-Fi-netwerk en wachtwoord.
Let op: alleen 2,4 GHz wifi wordt ondersteund.
8. De app zal u vragen om een QR-code te scannen die door de camera in de
Smart Floodlight-camera moet worden gelezen om het koppelen te starten.
Druk op doorgaan in de app en er moet nu een QR-code worden gegenereerd
om het product aan uw account te koppelen. Plaats uw mobiele telefoon of
tablet voor de cameralens en zorg ervoor dat de QR-code volledig in beeld is.
Zodra u de geluidsmelding in de app hoort, begint dit met de laatste fase van
het koppelen van de Smart Floodlight-camera aan uw account.
9. De app zoekt nu naar het apparaat en registreert zich op uw account.
10. Voer de apparaatnaam in.
Nederlands

12
Let op: de apparaatnaam wordt ook gebruikt door amazon alexa en google
home
Veel Gestelde Vragen:
1. Kan ik delen met familie en vrienden?
Ja, u kunt uw camera's delen met familie en vrienden die toegang hebben om de
camera te bekijken en uw lampen, stekkers en andere apparaten te bedienen. Klik in
de app op de familienaam bovenaan en klik op de knop "Huisbeheer", en je kunt
machtigingen voor delen geven of intrekken. Om te kunnen delen, moet de andere
gebruiker de app al hebben gedownload en een nieuw account hebben
geregistreerd.
2. Wat is het draadloze bereik?
Het bereik van je wifi-thuisnetwerk is sterk afhankelijk van je thuisrouter en de
omstandigheden in de kamer. Raadpleeg uw routerspecificaties voor exacte
bereikgegevens.
3. Hoeveel camera's kan ik bedienen?
De WOOX Security-app kan een onbeperkt aantal apparaten op een onbeperkt
aantal locaties bedienen. Uw router heeft mogelijk een limiet voor het aantal
apparaten dat op één router kan worden aangesloten.
4. Mijn apparaat kan niet worden verbonden met het netwerk met de app
• Zorg ervoor dat het apparaat zich in de configuratiestatus bevindt (indicatielampje
knippert snel).
• Zorg ervoor dat Wi-Fi beschikbaar is en dat het apparaat niet ver van de router
verwijderd is.
• Zorg ervoor dat het Wi-Fi-wachtwoord dat u invoert correct is.
Nederlands

13
5. Mijn apparaat wordt offline weergegeven in mijn app
• Zorg ervoor dat het apparaat is ingeschakeld.
• Zorg ervoor dat het netwerk stabiel is en dat de Wi-Fi-naam en het
wachtwoord niet zijn gewijzigd. Als dit niet het geval is, voegt u het apparaat
opnieuw toe.
Als het netwerk normaal is, maar nog steeds niet werkt. Controleer of er te veel
wifi-verbindingen zijn. U kunt uw router opnieuw opstarten om de status van
het apparaat te controleren.
* U kunt veel meer nuttige informatie vinden in het Helpcentrum in de app. U
kunt ook contact met ons opnemen via de Help Center Feedback in de app of e-
mail: support @ wooxhome.com.
Als u meer hulp nodig heeft of opmerkingen of suggesties heeft, bezoek dan
www. wooxhome.com.
Nederlands

14
Neutral wire (N)
Dust pad
Junction Box
LGND NBrown Yellow+Green Blue
Screw Sleeve
Set screw
Mounting
Screw
Rubber
Cap
PIR
Lock
Collar
Deutsch
Installation
Achtung: Schalten Sie die Stromquelle vor der Installation aus. Wenn Sie sich
nicht sicher sind, wie Sie es installieren sollen, können Sie sich an einen
professionellen Elektriker wenden.

1. Anschlussdose x 1
2. Anschlussklemme x 1
3. Schrauben für die Verbindung
ternimal x 2
4. Gummikappe B x 1
5. Crimpbrett x 1
6. Schrauben für Crimpbrett x 2
7. Gummikappe C x 1
8. Gummikappe A x 1
9. Schutzfolie x 1
10. Staubkissen x 1
11. Gummikappe x 1
12. Schrauben Sie den wasserdichten
Ring x 1
13. Befestigungsschraube x 1
14. Schraube zur Befestigung des
Anschlusskastens x 2
15. Schraubhülse x 2
Paket beinhaltet:
15
Deutsch

16
Beleuchtung
Anschlussdose
Reset-Knopf
& Micro SD
Kartensteckplatz
Linse
Mic
Speaker
PIR
Lichtempfindlich
•Soundbenachrichtigung für den Status:
• Systemstart: "Ding Ding Ding Ding" einmal.
• Gerät zurücksetzen: einmal lang "piepen".
• Pairing-Modus / Bereit zum Herstellen einer Wi-Fi-Verbindung:
"Piepton" pro 15 Sekunden.
• Erfolgreiches Scannen des QR-Codes: Lauter langer "Piepton"
einmal.
• Verbindung hergestellt, Verbindungserfolg, Verbindung
fehlgeschlagen: kein Ton.
• SD-Kartenfehler: "Ah oh" einmal.
Deutsch

17
Verwendungsvoraussetzung:
1. WOOX Home App
2. WLAN-fähiger Router: 2,4 GHz (separates Band)
Richten Sie die Smart Floodlight-Kamera für die WOOX Home-App ein:
1. Laden Sie die App "WOOX Home" aus dem Apple App Store oder Google Play
Store auf Ihr Smartphone herunter und installieren Sie sie.
2. Starten Sie die App "WOOX Home".
3. Erstellen Sie ein neues Konto oder melden Sie sich bei Ihrem vorhandenen
Konto an.
4. Tippen Sie auf „+“, um das Gerät hinzuzufügen.
5. Wählen Sie den entsprechenden Produkttyp aus der Produktliste aus.
6. Stellen Sie sicher, dass sich die Kamera im Pairing-Modus befindet. Wenn sich
die Kamera nicht im Pairing-Modus befindet: Halten Sie die Reset-Taste oben
auf der Kamera gedrückt, bis Sie den Piepton der Kamera hören.
7. Bestätigen Sie das Wi-Fi-Netzwerk und das Kennwort.
Hinweis: Es wird nur 2,4-GHz-WLAN unterstützt.
8. Die App fordert Sie auf, einen QR-Code zu scannen, der von der Kamera in der
Smart Floodlight-Kamera gelesen werden muss, um das Pairing zu starten.
Drücken Sie in der App auf Weiter. Nun sollte ein QR-Code generiert werden, um
das Produkt mit Ihrem Konto zu koppeln. Positionieren Sie Ihr Mobil- oder
Tablet-Gerät vor dem Kameraobjektiv und stellen Sie sicher, dass der QR-Code
vollständig angezeigt wird. Sobald Sie die akustische Eingabeaufforderung in
der App bestätigen, beginnt die letzte Phase des Koppelns der Smart
Floodlight-Kamera mit Ihrer Konto.
9. Die App sucht nun nach dem Gerät und registriert sich in Ihrem Konto.
10. Geben Sie den Gerätenamen ein.
Deutsch

18
Hinweis: Der Gerätename wird auch von Amazon Alexa und Google Home
verwendet
Häufig gestellte Fragen:
1. Kann ich mit Familie und Freunden teilen?
Ja, Sie können Ihre Kameras mit Familie und Freunden teilen, die Zugriff auf die
Kamera und die Steuerung Ihrer Lampen, Stecker und anderer Geräte haben. Klicken
Sie in der App oben auf den Familiennamen und dann auf die Schaltfläche „Home
Management“. Sie können Freigabeberechtigungen erteilen oder widerrufen. Zum
Teilen sollte der andere Benutzer die App bereits heruntergeladen und ein neues
Konto registriert haben.
2. Was ist die Funkreichweite?
Die Reichweite Ihres Heim-WLAN hängt stark von Ihrem Heimrouter und den
Bedingungen des Raums ab. Erkundigen Sie sich bei Ihren Routerspezifikationen
nach genauen Entfernungsdaten.
3. Wie viele Kameras kann ich steuern?
Die WOOX Security App kann eine unbegrenzte Anzahl von Geräten an einer
unbegrenzten Anzahl von Standorten steuern. Ihr Router hat möglicherweise eine
Begrenzung für die Anzahl der Geräte, die an einen Router angeschlossen werden
können.
4. Mein Gerät kann nicht mit der App mit dem Netzwerk verbunden werden
• Stellen Sie sicher, dass sich das Gerät im Konfigurationsstatus befindet (die
Kontrollleuchte blinkt schnell).
• Stellen Sie sicher, dass das WLAN verfügbar ist und das Gerät nicht weit vom Router
entfernt ist.
• Stellen Sie sicher, dass das von Ihnen eingegebene Wi-Fi-Passwort korrekt ist.
Deutsch

19
5. Mein Gerät zeigt ofline in meiner App an
• Stellen Sie sicher, dass das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzwerk stabil ist und der Wi-Fi-Name und das
Kennwort nicht geändert wurden. Wenn nicht, fügen Sie das Gerät erneut hinzu.
Wenn das Netzwerk normal ist, aber immer noch nicht funktioniert. Überprüfen
Sie, ob zu viele Wi-Fi-Verbindungen vorhanden sind. Sie können Ihren Router
neu starten, um den Status des Geräts zu überprüfen.
* Weitere nützliche Informationen finden Sie in der Hilfe in der App. Sie können
uns auch über das Feedback zum Hilfezentrum in der App oder per E-Mail
kontaktieren: support @ wooxhome.com.
Wenn Sie weitere Hilfe benötigen oder Kommentare oder Vorschläge haben,
besuchen Sie bitte www. wooxhome.com.
Deutsch
