AKUMULÁTOROVÉ VŔTACIE KLADIVO
POUŽITIE
Tento výrobok je určený na príklepové vŕtanie do betónu, tehál, kameňa, dreva, plastu, kovu a rovnako aj na
skrutkovanie (použité špeciálne príslušenstvo). Tento výrobok je určený na používanie v kombinácii so
všetkými štandardami SDS+ príslušenstvo.
Zariadenie používajte iba na predpísané účely. Akékoľvek iné použitie je považované ako prípad nesprávneho
použitia. Používateľ/obsluha a nie výrobca bude zodpovedný za akékoľvek poškodenie, alebo zranenia
spôsobené týmto nesprávaným používaním. Pamätajte si, že toto zariadenie nebolo navrhnuté pre komerčné
alebo priemyselné používanie. Záruka nebude platná pokiaľ bude zariadenie používané na komerčné,
priemyselné alebo podobné účely.
TECHNICKÉ PARAMETRE
NAPATIE
20 V
KAPACITA
4 Ah
OTÁČKY BEZ ZÁŤAŽE
0 - 900 min-1
POČET PRÍKLEPOV
0 – 5 300 min-1
ENERGIA PRÍKLEPU
1,5 J
UPÍNANIE
SDS+
MAX. PRIEMER VŔTANIA
oceľ
betón
drevo
10 mm
16 mm
20 mm
VIBRÁCIE
8,9 m/s2 Odchýlka (K) = 1,5 m/s2
HLADINA AKUSTICKÉHO VÝKONU (LWA)
99 dB(A) Odchýlka (K) = 3 dB(A)
HLADINA AKUSTICKÉHO TLAKU (LpA)
88 dB(A) Odchýlka (K) = 3 dB(A)
HMOTNOSŤ
1,25 kg
ČASTI VÝROBKU
1
SDS+ Skľučovadlo
5
Rukoväť
2
Prepínač pracovného režimu
6
Akumulátor (nie je súčasťou balenia)
3
Prepínač smeru otáčania
7
Prídavná rukoväť
4
ON / OFF Prepínač
8
Pracovné LED osvetlenie
VYSVETLIVKY SYMBOLOV
Všeobecné upozornenie na nebezpečenstvo.
Prečítajte si návod na použitie.
Nevyhadzujte do bežného domového odpadu. Namiesto toho, ekologicky prijateľnou
cestou sa obráťte na recyklačne strediska. Prosím venujte starostlivosť ochrane životného
prostredia.

Výrobok je v súlade s platnými európskymi smernicami a bola vykonaná metóda
hodnotenia zhody týchto smerníc
Používajte ochranné pracovné okuliare.
Noste ochranné rukavice.
Noste chránič sluchu.
Noste ochrannú dýchaciu masku.
UPOZORNENIE! Pred začatím akejkoľvek kontroly alebo údržby, zariadenie vypnite a
vytiahnite z neho akumulátor, aby ste zabránili jeho nechcenému spusteniu a následnému
možnému poraneniu.
VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY PRE ELEKTRICKÉ NÁRADIE
Prečítajte si bezpečnostné upozornenia, inštrukcie, vyobrazenia a technické údaje poskytované s týmto
elektrickým náradím. Porušenie dodržiavania všetkých inštrukcií uvedených ďalej v texte môže mať za
následok úraz elektrickým prúdom, požiar a/alebo ťažké ublíženie na zdraví.
1) BEZPEČNOSŤ PRACOVNÉHO PROSTREDIA
- Pracovisko je potrebné udržiavať v čistote a dobre osvetlené. Neporiadok a tmavé priestory bývajú príčinou
nehôd.
- Nepoužívajte elektrické náradie v prostredí, kde hrozí nebezpečenstvo výbuchu, kde sa vyskytujú horľavé
kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu zapáliť prach alebo výpary.
- Pri používaní elektrického náradia zabráňte v prístupe deťom a ďalším osobám. Ak budete rušení, môžete
stratiť kontrolu nad vykonávanou činnosťou.
2) ELEKTRICKÁ BEZPEČNOSŤ
- Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek
spôsobom neupravujte el. prívodný kábel. Náradie, ktoré má na vidlici prívodnej šnúry ochranný kolík, nikdy
nepripájajte rozdvojkami alebo inými adaptérmi. Nepoškodené vidlice a zodpovedajúce zásuvky znížia
nebezpečenstvo úrazu elektrickým prúdom. Poškodené alebo zamotané prívodné káble zvyšujú
nebezpečenstvo úrazu elektrickým prúdom. Ak sa sieťová šnúra poškodí, musí sa nahradiť osobitou sieťovou
šnúrou, ktorú možno dostať u výrobcu alebo jeho obchodného zástupcu.
- Obsluha sa nesmie telom dotýkať uzemnených predmetov, ako je napr. potrubie, teleso ústredného
vykurovania, sporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo
spojené zo zemou.
- Nevystavujte elektrické náradie dažďu, vlhku alebo vode. Elektrického náradia sa nikdy nedotýkajte
mokrými rukami. Elektrické náradie nikdy neumývajte pod tečúcou vodou ani ho neponárajte do vody.
- Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie
vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo
pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Nikdy nepracujte s náradím, ktoré má poškodený el. kábel príp. vidlicu, alebo spadlo na zem a je akýmkoľvek
spôsobom poškodené.
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie
použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom
- Ak používate elektrické náradie vo vlhkých priestoroch, používajte napájanie chránené prúdovým chráničom
(RCD).Používanie RCD obmedzuje nebezpečenstvo úrazu elektrickým prúdom. Pojem „prúdový chránič
(RCD)“ môže byť nahradený pojmom „hlavný istič obvodu (GFCI)“ alebo „istič unikajúceho prúdu (ELCB)“.
- Držte el. ručné náradie výlučne za izolované plochy určené na uchopenie, pretože pri prevádzke môže dôjsť
ku kontaktu rezacieho či vŕtacieho príslušenstva so skrytým vodičom alebo vlastnou šnúrou.

3) BEZPEČNOSŤ OSÔB
- Pri používaní elektrického náradia buďte pozorní a ostražitý, venujte maximálnu pozornosť činnosti, ktorú
práve prevádzate. Sústreďte sa na prácu. Nepracujte s elektrickým náradím ak ste unavení, alebo ste pod
vplyvom drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní elektrického náradia môže viest
k vážnemu poraneniu osôb. Pri práci s el. náradím nejedzte, nepite a nefajčite.
- Používajte ochranné pomôcky. Vždy používajte ochranu očí. Používajte ochranné prostriedky odpovedajúce
druhu práce, ktorú prevádzate. Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou
úpravou, pokrývka hlavy alebo ochrana sluchu, používané v súlade s podmienkami práce, znižujú riziko
poranenia osôb.
- Vyvarujte sa neúmyselnému zapnutiu el. náradia. Neprenášajte el. náradie, ktoré je pripojené k elektrickej
sieti, s prstom na vypínači alebo na spúšti. Pred pripojením k elektrickému napätiu sa uistite, či vypínač alebo
spúšť sú v polohe „vypnuté“. Prenášanie el. náradia s prstom na vypínači alebo pripájanie vidlice el. náradia
do zásuvky zo zapnutým vypínačom môže byť príčinou vážnych úrazov.
- Pred zapnutím el. náradia odstráňte všetky nastavovacie kľúče a nástroje. Nastavovací kľúč alebo nástroj,
ktorý zostane pripevnený k otáčajúcej sa časti elektrického náradia môže byť príčinou poranenia osôb.
- Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bezpečne dosiahnete. Nikdy nepreceňujte
vlastnú silu. Nepoužívajte elektrické náradie, ak ste unavení.
- Obliekajte sa vhodným spôsobom. Používajte pracovné oblečenie. Nenoste voľné oblečenie ani šperky.
Dbajte na to, aby sa vaše vlasy, oblečenie, rukavice alebo iná časť Vášho tela nedostala do prílišnej blízkosti
rotujúcich alebo rozpálených časti el. náradia.
- Pripojte el. náradie k odsávaniu prachu. Ak má el. náradie možnosť pripojenia zariadenia na zachytávanie
alebo odsávanie prachu, uistite sa, že došlo k jeho riadnemu pripojeniu a používaniu. Použitie takýchto
zariadení môže obmedziť nebezpečenstvo vznikajúce prachom.
- Pevne upevnite obrobok. Použite stolársku svorku alebo zverák pre upevnenie obrobku, ktorý budete
obrábať.
- Nepoužívajte akékoľvek náradie ak ste pod vplyvom alkoholu, drog, liekov alebo iných omamných či
návykových látok. j) Toto zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými,
zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí, pokiaľ nie sú pod
dozorom alebo nedostali pokyny ohľadom použitia zariadenia od osoby zodpovednej za ich bezpečnosť. Deti
musia byť pod dozorom, aby ste sa uistili, že sa nehrajú so zariadením.
4) POUŽÍVANIE A ÚDRŽBA ELEKTRICKÉHO NÁRADIA
- El. náradie vždy odpojte od el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo
údržbou, pri každom presune a pri ukončení činnosti! Nikdy nepracujte s el. náradím, ak je akýmkoľvek
spôsobom poškodené.
- Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite ukončite prácu.
- Elektrické náradie nepreťažujte. Elektrické náradie bude pracovať lepšie a bezpečnejšie, ak s ním budete
pracovať v otáčkach, pre ktoré bolo navrhnuté. Používajte správne náradie, ktoré je určené pre danú činnosť.
Vhodné náradie bude dobre a bezpečne vykonávať prácu, pre ktorú bolo vyrobené.
- Nepoužívajte elektrické náradie, ktoré nemožno bezpečne zapnúť a vypnúť ovládacím vypínačom.
Používanie takého náradia je nebezpečné. Vadný vypínač musí byť opravený certifikovaným servisom.
- Odpojte náradie od elektrickej siete predtým, než začnete prevádzať jeho nastavenie, výmenu príslušenstva
alebo údržbu. Toto opatrenie obmedzí nebezpečenstvo náhodného spustenia.
- Nepoužívané elektrické náradie uschovajte tak, aby bolo mimo dosahu detí a nepovolaných osôb. Elektrické
náradie v rukách neskúsených užívateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a
bezpečnom mieste.
- Starostlivo udržujte elektrické náradie v dobrom stave. Pravidelne kontrolujte nastavenie pohybujúcich sa
častí a ich pohyblivosť. Kontrolujte či nedošlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu
ohroziť bezpečnú funkciu elektrického náradia. Ak je náradie poškodené, pred ďalším použitím zaistite jeho
opravu. Mnoho úrazov je spôsobené nesprávnou údržbou elektrického náradia.
- Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené nástroje uľahčujú prácu, obmedzujú
nebezpečenstvo úrazu a práca s nimi sa lepšie kontroluje. Použitie iného príslušenstva než toho, ktoré je

uvedené v návode na obsluhu alebo doporučené dovozcom môže spôsobiť poškodenie náradia a byť príčinou
úrazu.
- Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým
spôsobom, ktorý je predpísaný pre konkrétne elektrické náradie a to s ohľadom na dané podmienky práce a
druh prevádzanej práce. Používanie náradia na iné účely, než pre aké je určené, môže viesť k nebezpečným
situáciám.
BEZPEČNOSTNÉ POKYNY PRE AKUMULÁTOROVÉ VŔTACIE KLADIVO
- Pri práci používajte chrániče sluchu. Pôsobenie hluku môže mať za následok stratu sluchu.
- Používajte prídavné rukoväte, ktoré Vám boli dodané s náradím. Strata kontroly môže mať za následok
poranenie.
- Držte náradie za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohol pracovný nástroj
alebo skrutka natrafiť na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru. Kontakt s elektric-
kým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah
elektrickým prúdom.
- Ak potrebujete náradie transportovať, alebo ho plánujete uskladniť, dajte prepínač smeru otáčania do stre-
dovej polohy. V prípade neúmyselného náhodného zapnutia vypínača hrozí nebezpečenstvo poranenia.
- Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavŕtali,
alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobiť
požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za
následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
- Prídavnú rukoväť dobre utiahnite, pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte
si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie.
- Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako
obrobok pridržiavaný rukou.
- Na vŕtanie do dreva, kovu, do keramiky a plastov, ako aj na skrutkovanie sa používajú nástroje bez stopky
SDS+ (napr. vrtáky s valcovitou stopkou). Na upínanie týchto nástrojov potrebujete rýchloupínacie
skľučovadlo, resp. skľučovadlo s ozubeným vencom.
- Výmenné skľučovadlo sa samočinne zaistí. Skontrolujte zaistenie potiahnutím za výmenné skľučovadlo.
- Vloženie pracovného nástroja so stopkou SDS+: Skontrolujte zaistenie potiahnutím za pracovný nástroj.
- Poškodenú ochrannú manžetu dajte okamžite vymeniť. Ochranná manžeta zabraňuje počas prevádzky
náradia v širokej miere vnikaniu prachu z vŕtania do skľučovadla. Pri vkladaní pracovných nástrojov dávajte
pozor na to, aby ste ochrannú manžetu nepoškodili.
- Rôzne druhy prachu a materiálov, ako sú napríklad nátery s obsahom olova, niektoré druhy dreva, minerály
a kovy, môžu byť zdraviu škodlivé a vyvolávať alergické reakcie, spôsobovať ochorenia dýchacích ciest a/alebo
rakovinu. Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
•Používajte podľa možnosti také odsávanie, ktoré je pre daný materiál vhodné.
•Postarajte sa o dobré vetranie svojho pracoviska.
•Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2. Dodržiavajte aj predpisy
vlastnej krajiny týkajúce sa konkrétneho obrábaného materiálu.
- Vyhýbajte sa usadzovaniu prachu na Vašom pracovisku. Viaceré druhy prachu sa môžu ľahko vznieť.
- Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, keď ho používate.
- Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné
nástroje by sa mohli zošmyknúť.
- Ak by sa náhodou pracovný nástroj zablokoval, ručné elektrické náradie vypnite. Uvoľnite (vyberte) pracovný
nástroj.
- Ešte pred zapnutím ručného elektrického náradia sa presvedčte, či sa pracovný nástroj voľne pohybuje. Pri
zapnutí so zablokovaným vŕtacím nástrojom vznikajú veľmi intenzívne reakčné momenty.
- Počkajte na úplné zastavenie ručného elektrického náradia, až potom ho odložte. Pracovný nástroj sa môže
zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím.
- Vyhýbajte sa náhodnému zapnutiu náradia. Pred vkladaním akumulátora sa vždy presvedčte, či sa vypínač
nachádza v polohe vypnuté. Prenášanie ručného elektrického náradia s prstom na vypínači alebo vkladanie

akumulátora do zapnutého ručného elektrického náradia môže zapríčiniť úrazy.
POUŽITIE A MONTÁŽ
Pred začatím montáže, zariadenie vypnite a vytiahnite akumulátor zo zariadenia, aby ste zabránili jeho
nechcenému spusteniu a následnému možnému poraneniu.
VLOŽENIE PRÍSLUŠENSTVA SDS+ (OBR. 3)
- Pred vkladaním rýchloupínacie skľučovadlo vyčistite a koniec namažte.
- Otáčavým pohybom zasuňte SDS- plus® príslušenstvo do skľučovadla, pokým sa neozve cvaknutie. Zvuk,
ktorý začujete, znamená, že sa skľučovadlo automaticky zaaretovalo.
ODSTRÁNENIE PRÍSLUŠENSTVA SDS+ (OBR. 4)
- VAROVANIE: Príslušenstvo môže byť po použití horúce. Zabráňte kontaktu s pokožkou a použite vhodné
ochranné rukavice alebo handričku na odstránenie.
- Ak chcete príslušenstvo odstrániť, jednou rukou uchopte posuvnúobjímku a zatlačte ju nadol (smerom od
príslušenstva) a príslušenstvo vyberte zo skľučovadla. Príslušenstvo by sa malo po vybratí zo zariadenia
vyčistiť.

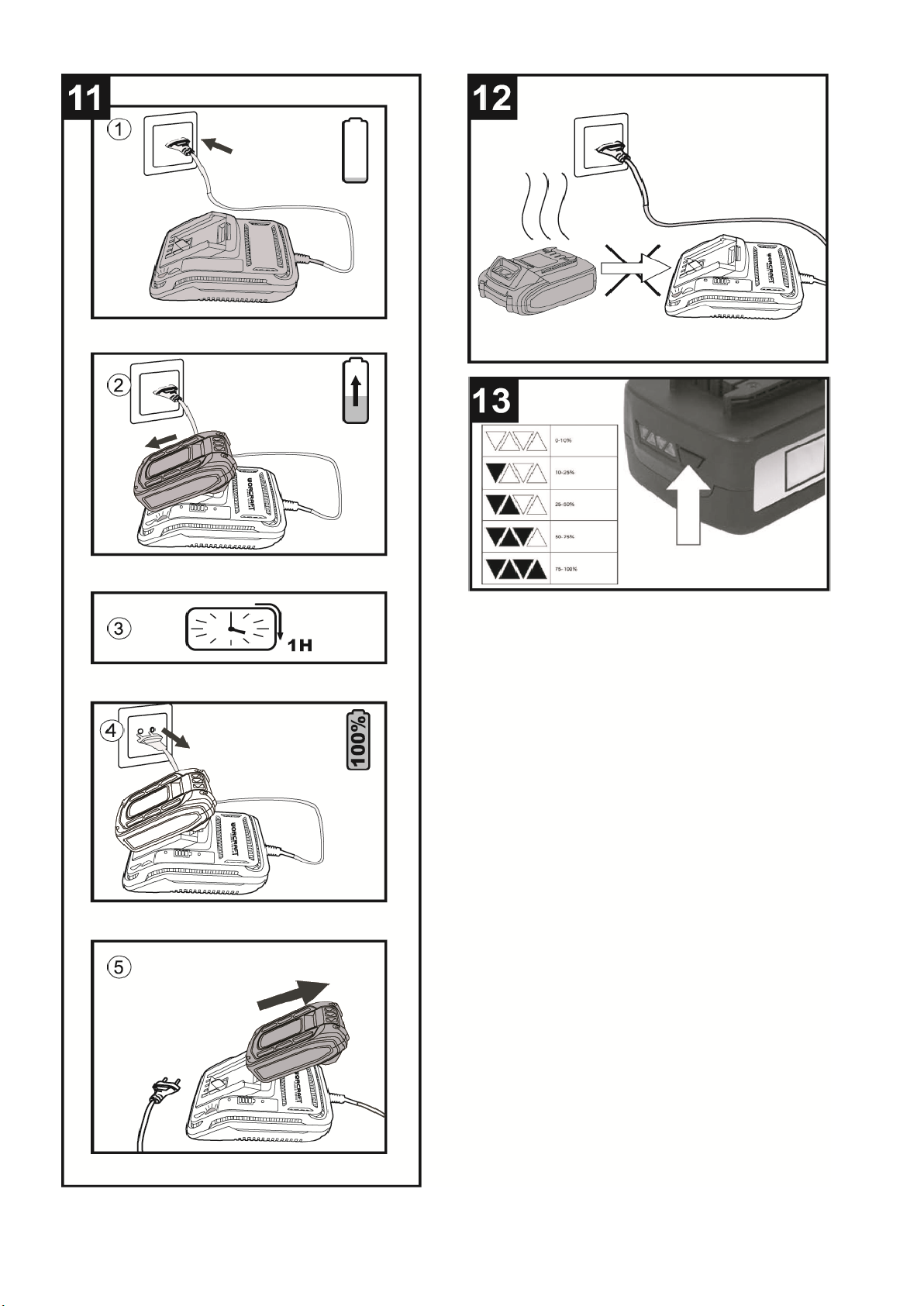

MONTÁŽ A DEMONTÁŽ AKUMULÁTORA (OBR. 5 a 6)
- Nastavte prepínač smeru otáčania do stredu (vypnutá poloha).
- Akumulátor vložte do zariadenia v smeru zobrazenom na obr. 5. Vŕtacie kladivo je vybavenésekundárnou
blokovacou západkou, ktorá zabráni úplnému vypadnutiu akumulátora z rukoväte, ak sa uvoľní v dôsledku
vibrácií.
- Pre vybratia akumulátora stlačte uvoľňovacie tlačidlo a následne akumulátor vyberte zo zariadenia
potiahnutím smerom dozadu. (obr. 6)
NASTAVENIE SMERU OTÁČANIA A UZAMKNUTIE ZARIADENIA (OBR.7 a 8)
- Vŕtacie kladivo je vybavenéprepínačom pre výber smeru otáčania umiestnením nad vypínačom.
- Prepínač slúži na zmenu otáčania skľučovadla a na uzamknutie vypínaču v polohe "OFF", aby sa zabránilo
náhodnému spusteniu zariadenia a vybitiu akumulátora.
- Pre otáčanie skľučovadla v smere hodinových ručičiek posuňte prepínač doľava. Pre opačnú rotáciu
posuňte prepínač doprava.
- Ak chcete aktivovať uzamknutie vypínača, posuňte páčku do stredovej polohy.
- UPOZORNENIE: Smer otáčania nemeňte, pokiaľ vŕtacie kladivo nie je úplne zastavené. Prepnutie smeru
otáčania počas otáčania skľučovadla môže poškodiť nástroj.
NASTAVENIE PRACOVNÉHO REŽIMU (OBR. 9)
- UPOZORNENIE: Nastavenie pracovného režimu nikdy nevykonávajte za chodu náradia! Pracovný režim je
možné nastaviť iba pri uvoľnenom prevádzkovom spínači a pokiaľ sa skľučovadlo neotáča.
PREPÍNAČ PRACOVNÉHO REŽIMU
Vŕtania s príklepom do betónu a kameňa
Nastavte prepínač do polohy
Vŕtanie do kovu a do dreva
Nastavte prepínač do polohy
NASTAVENIE RÝCHLOSTI/PRÍKLEPU (OBR. 10)
- Vŕtacie kladivo je vybavenéON/OFF prepínačom s možnosťou nastavenia rýchlosti.
- Nástroj je možné zapnúť alebo vypnúť stlačením alebo uvoľnením ON/OFF prepínača.
- Nastavenie rýchlosti/príklepu závisí od sily stlačenia prepínača.
- Ľahké zatlačenie vypínača spôsobuje nízku rýchlosť/príklep. Pevnejšie zvyšuje rýchlosť/príklep.

ÚDRŽBA
- Pred začatím akejkoľvek kontroly alebo údržby, zariadenie vypnite a vytiahnite akumulátor zo zariadenia.
- Akumulátorové vŕtacie kladivo dôkladne vyčistite po každom použití. Ak nečistoty nemožno odstrániť,
použite mäkkú handričku navlhčenú v mydlovej vode. Nikdy nepoužívajte čistiace prostriedky alebo
rozpúšťadlá ako je benzín, alkohol, čpavok a pod.! Tieto rozpúšťadlá môžu poškodiť plastové časti výrobku.
- Pravidelne kontrolujte svoje zariadenie a keď zistíte, že niektoré súčiastky sú opotrebované alebo poškodené,
preventívne ich kvôli vlastnej bezpečnosti vymeňte. Opotrebené či poškodené časti stroja sa môžu vymeniť
iba v autorizovanom servise alebo ich výmenu zaistí predajca.
-Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Worcraft.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Symbol prečiarknutej nádoby na odpad na produktoch alebo v sprievodných dokumentoch
znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného
komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu doručte tieto výrobky na
určené zberné miesta, kde budú prijaté zdarma. Alternatívne v niektorých krajinách môžete
vrátiť svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu.
Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a
napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské
zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od
miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť
v súlade s národnými predpismi udelené pokuty.

EU VYHLÁSENIE O ZHODE
EU DECLARATION OF CONFORMITY
vydané/issued by
Výrobca/Producer: Ningbo Youngsun Enterprise Co., Ltd
Sídlo/Seated: No. 11 Lane 776 East Yufan Road, Jiaochuan Street,
Zhenhai District, Ningbo, 315211, Zhejiang, P.R.C.
Represented by: S L O V A K I A T R E N D E X P O R T - IMP O R T , s . r . o.
Sídlo/Seated: Michalovská 87/1414, Sobrance 07301, Slovensko
IČO/ID Nr: 46512250
vyhlasuje na vlastnú zodpovednosť, že následne označené zariadenie na základe svojej koncepcie a konštrukcie, rovnako ako
do obehu uvedené vyhotovenie, zodpovedá základným bezpečnostným požiadavkám príslušných legislatívnych predpisov/
hereby declares that this appliance is in compliance with all basic safety requirements of all relevant directives.
Akumulátorové vŕtacie kladivo / Cordless rotary hammer CRH-S20LiE, 20V, SDS+, 0 –900/min, 1,5 J
Typ: HD08-20V
Model: CRH-S20LiE
bol navrhnutýa vyrobená v zhode s nasledujúcimi normami/was constructed and produced in compliance with following
standards:
EN 60745-1:2009+A11:2010
EN 60745-2-6:2010
EN 55014-1:2017
EN 55014-2:2015
a nasledujúcimi predpismi (všetko v platnom znení)/and all relevant directives (all in compliance):
EMC 2014/30/EU
MD 2006/42/EC
RoHS 2011/65/EU
Všetky súbory technickej dokumentácie sa nachádzajú k nahliadnutiu na adrese: /All related technical documentation and
test report are available for checking at seat of company on following address: Slovakia TREND Export –Import s.r.o,
Michalovská 87/1414, 073 01 Sobrance, Slovenská Republika
Last two digits when product has been introduced on market
/ Posledné dve číslice roka, kedy bol výrobok označený značkou CE: 23
Sobrance 13.3.2023 ......................................................................................
Dátum a miesto vydania vyhlásenia Vydal/Issued by. Pečiatka/Podpis, Stamp/Signature
Place and date of issue JUDr. Michal Žeňuch, confidential clerk/prokurista

ZÁRUČNÝ A POZÁRUČNÝ SERVIS VYKONÁVA SPLNOMOCNENÝ ZÁSTUPCA VÝROBCU
Splnomocnený zástupca výrobcu: Slovakia Trend Export-Import s.r.o., Michalovská 87/1414, 073 01 Sobrance
Fax: [phone] Tel: [phone] E-mail: [email protected]

AKUMULÁTOROVÉ VRTACÍ KLADIVO
POUŽITÍ
Tento výrobek je určen pro příklepové vrtání do betonu, cihel, kamene, dřeva, plastu, kovu a rovněž pro
šroubování (použité speciální příslušenství). Tento výrobek je určen k používání v kombinaci se všemi
standardy SDS+ příslušenství.
Zařízení používejte pouze k předepsaným účelům. Jakékoli jiné použití je považováno jako případ
nesprávného použití. Uživatel/obsluha a nikoli výrobce bude zodpovědný za jakékoli poškození nebo zranění
způsobené tímto nesprávným používáním. Pamatujte si, že toto zařízení nebylo navrženo pro komerční nebo
průmyslové používání. Záruka nebude platná pokud bude zařízení používáno pro komerční, průmyslové nebo
podobné účely.
TECHNICKÉ PARAMETRY
NAPĚTÍ
20 V
KAPACITA
4 Ah
OTÁČKY BEZ ZÁTĚŽE
0 - 900 min-1
POČET PŘÍKLEPŮ
0 – 5 300 min-1
ENERGIA PŘÍKLEPU
1,5 J
UPÍNÁNÍ
SDS+
MAX. PRŮMĚR VRTÁNÍ
ocel
beton
dřevo
10 mm
16 mm
20 mm
VIBRACE
8,9 m/s2 Odchylka (K) = 1,5 m/s2
HLADINA AKUSTICKÉHO VÝKONU (LWA)
99 dB(A) Odchylka (K) = 3 dB(A)
HLADINA AKUSTICKÉHO TLAKU (LpA)
88 dB(A) Odchylka (K) = 3 dB(A)
HMOTNOST
1,25 kg
ČÁSTI VÝROBKU
1
SDS+ Sklíčidlo
5
Rukojeť
2
Přepínač pracovního režimu
6
Akumulátor (není součástí balení)
3
Přepínač směru otáčení
7
Přídavná rukojeť
4
ON / OFF Přepínač
8
Pracovní LED osvětlení
VYSVĚTLIVKY SYMBOLŮ
Všeobecné upozornění na nebezpečí.
Přečtěte si návod k použití.
Nevyhazujte do běžného domovního odpadu. Místo toho, ekologicky přijatelnou
cestou se obraťte na recyklační střediska. Prosím věnujte péči ochraně životního
prostředí.

Výrobek je v souladu s platnými evropskými směrnicemi a byla provedena metoda
hodnocení shody těchto směrnic
Používejte ochranné pracovní brýle.
Noste ochranné rukavice.
Noste chránič sluchu.
Noste ochrannou dýchací masku.
UPOZORNĚNÍ! Před zahájením jakékoli kontroly nebo údržby, zařízení vypněte a vytáhněte
z něj akumulátor, abyste zabránili jeho nechtěnému spuštění a následnému možnému
poranění.
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ NÁŘADÍ
Přečtěte si bezpečnostní upozornění, instrukce, vyobrazení a technické údaje poskytované s tímto
elektrickým nářadím. Porušení dodržování všech instrukcí uvedených dále v textu může mít za následek úraz
elektrickým proudem, požár a/nebo těžké ublížení na zdraví.
1) BEZPEČNOST PRACOVNÍHO PROSTŘEDÍ
- Pracoviště je třeba udržovat v čistotě a dobře osvětlené. Nepořádek a tmavé prostory bývají příčinou nehod.
- Nepoužívejte elektrické nářadí v prostředí, kde hrozí nebezpečí výbuchu, kde se vyskytují hořlavé kapaliny,
plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
- Při používání elektrického nářadí zabraňte v přístupu dětem a dalším osobám. Pokud budete rušeni, můžete
ztratit kontrolu nad vykonávanou činností.
2) ELEKTRICKÁ BEZPEČNOST
- Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoli způsobem
neupravujte el. přívodní kabel. Nářadí, které má na vidlici přívodní šňůry ochranný kolík, nikdy nepřipojujte
rozdvojkami nebo jinými adaptéry. Nepoškozené vidlice a odpovídající zásuvky sníží nebezpečí úrazu
elektrickým proudem. Poškozené nebo zamotané přívodní kabely zvyšují nebezpečí úrazu elektrickým
proudem. Pokud se síťová šňůra poškodí, musí být nahrazena zvláštní síťovou šňůrou, kterou lze dostat u
výrobce nebo jeho obchodního zástupce.
- Obsluha se nesmí tělem dotýkat uzemněných předmětů, jako je např. potrubí, těleso ústředního vytápění,
sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, pokud je vaše tělo spojeno se zemí.
- Nevystavujte elektrické nářadí dešti, vlhku nebo vodě. Elektrického nářadí se nikdy nedotýkejte mokrýma
rukama. Elektrické nářadí nikdy nemyjte pod tekoucí vodou ani jej neponořujte do vody.
- Kabel se nesmí nadměrně zatěžovat. Kabel nikdy nepoužívejte k přenášení, tahání nebo vytahování vidlice
elektrického nářadí. Kabel nesmí být vystaven působení tepla, oleje, ostrých hran nebo pohyblivých dílů.
Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
- Nikdy nepracujte s nářadím, které má poškozený el. kabel příp. vidlici, nebo spadlo na zem a je jakýmkoli
způsobem poškozeno.
- Při používání elektrického nářadí ve venkovním prostředí používejte prodlužovací kabel vhodný pro venkovní
použití. Používání šňůry vhodné pro venkovní použití snižuje riziko úrazu elektrickým proudem
- Používáte-li elektrické nářadí ve vlhkých prostorách, používejte napájení chráněné proudovým chráničem
(RCD). Používání RCD omezuje nebezpečí úrazu elektrickým proudem. Pojem „proudový chránič (RCD)“ může
být nahrazen pojmem „hlavní jistič obvodu (GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.
- Držte el. ruční nářadí výlučně za izolované plochy určené k uchopení, neboť při provozu může dojít ke
kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo vlastní šňůrou.
3) BEZPEČNOST OSOB
- Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost činnosti, kterou

právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím pokud jste unavení, nebo jste pod
vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání elektrického nářadí může vést k
vážnému poranění osob. Při práci s el. nářadím nejezte, nepijte a nekuřte.
- Používejte ochranné pomůcky. Vždy používejte ochranu očí. Používejte ochranné prostředky odpovídající
druhu práce, kterou provádíte. Ochranné pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou
úpravou, pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami práce, snižují riziko
poranění osob.
- Vyvarujte se neúmyslnému zapnutí el. nářadí. Nepřenášejte el. nářadí, které je připojeno k elektrické síti, s
prstem na spínači nebo na spoušti. Před připojením k elektrickému napětí se ujistěte, zda vypínač nebo
spoušť jsou v poloze „vypnuto“. Přenášení el. nářadí s prstem na spínači nebo připojování vidlice el. nářadí
do zásuvky se zapnutým spínačem může být příčinou vážných úrazů.
- Před zapnutím el. nářadí odstraňte všechny seřizovací klíče a nástroje. Nastavovací klíč nebo nástroj, který
zůstane připevněn k otáčející se části elektrického nářadí může být příčinou poranění osob.
- Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy nepřeceňujte
vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni.
- Oblékejte se vhodným způsobem. Používejte pracovní oblečení. Nenoste volné oblečení ani šperky. Dbejte
na to, aby se vaše vlasy, oblečení, rukavice nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících
nebo rozpálených částí el. nářadí.
- Připojte el. nářadí k odsávání prachu. Pokud má el. nářadí možnost připojení zařízení k zachytávání nebo
odsávání prachu, ujistěte se, že došlo k jeho řádnému připojení a používání. Použití takových zařízení může
omezit nebezpečí vznikající prachem.
- Pevně upevněte obrobek. Použijte truhlářskou svorku nebo svěrák pro upevnění obrobku, který budete
obrábět.
- Nepoužívejte jakékoli nářadí jste-li pod vlivem alkoholu, drog, léků nebo jiných omamných či návykových
látek. j) Toto zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo
mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo
nedostaly pokyny ohledně použití zařízení od osoby odpovědné za jejich bezpečnost. Děti musí být pod
dozorem, abyste se ujistili, že si nehrají se zařízením.
4) POUŽÍVÁNÍ A ÚDRŽBA ELEKTRICKÉHO NÁŘADÍ
- El. nářadí vždy odpojte od el. sítě v případě jakéhokoli problému při práci, před každým čištěním nebo
údržbou, při každém přesunu a při ukončení činnosti! Nikdy nepracujte s el. nářadím, je-li jakýmkoli
způsobem poškozeno.
- Začne-li nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci.
- Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, budete-li s ním pracovat
v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je určeno pro danou činnost. Vhodné
nářadí bude dobře a bezpečně provádět práci, pro kterou bylo vyrobeno.
- Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím spínačem. Používání
takového nářadí je nebezpečné. Vadný vypínač musí být opraven certifikovaným servisem.
- Odpojte nářadí od elektrické sítě předtím, než začnete provádět jeho seřízení, výměnu příslušenství nebo
údržbu. Toto opatření omezí nebezpečí náhodného spuštění.
- Nepoužívané elektrické nářadí uschovejte tak, aby bylo mimo dosah dětí a nepovolaných osob. Elektrické
nářadí v rukou nezkušených uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a
bezpečném místě.
- Pečlivě udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte nastavení pohybujících se částí a
jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných částí, které mohou
ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším použitím zajistěte jeho
opravu. Mnoho úrazů je způsobeno nesprávnou údržbou elektrického nářadí.
- Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují práci, omezují
nebezpečí úrazu a práce s nimi se lépe kontroluje. Použití jiného příslušenství než toho, které je uvedeno v
návodu k obsluze nebo doporučeno dovozcem může způsobit poškození nářadí a být příčinou úrazu.
- Elektrické nářadí, příslušenství, pracovní nástroje atp. používejte v souladu s těmito pokyny a takovým

způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a druh
prováděné práce. Používání nářadí k jiným účelům, než pro jaké je určeno, může vést k nebezpečným situacím.
BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTOROVÉ VRTACÍ KLADIVO
- Při práci používejte chrániče sluchu. Působení hluku může mít za následek ztrátu sluchu.
- Používejte přídavné rukojeti, které Vám byly dodány s nářadím. Ztráta kontroly může mít za následek
poranění.
- Držte nářadí za izolované plochy rukojetí, provádíte-li takovou práci, při které by mohl pracovní nástroj nebo
šroub natrefit na skrytá elektrická vedení nebo zasáhnout vlastní přívodní šňůru. Kontakt s elektrickým
vedením, které je pod napětím, může dostat pod napětí i kovové součástky nářadí a způsobit úraz elektrickým
proudem.
- Potřebujete-li nářadí transportovat, nebo jej plánujete uskladnit, dejte přepínač směru otáčení do středové
polohy. V případě neúmyslného náhodného zapnutí vypínače hrozí nebezpečí poranění.
- Používejte vhodné přístroje pro vyhledávání skrytých elektrickým vedení a potrubí, abyste je nenavrtali,
nebo se obraťte na místní energetické podniky. Kontakt s elektrickým vodičem pod napětím může způsobit
požár nebo mít za následek zásah elektrickým proudem. Poškození plynového potrubí může mít za
následek explozi. Proniknutí do vodovodního potrubí způsobí věcnou škodu.
- Přídavnou rukojeť dobře utáhněte, při práci držte ruční elektrické nářadí pevně oběma rukama a zajistěte si
stabilní postoj. Pomocí dvou rukou se ruční elektrické nářadí ovládá bezpečněji.
- Zajistěte obrobek. Obrobek upnutý pomocí upínacího zařízení nebo svěráku je bezpečnější než obrobek
přidržovaný rukou.
- K vrtání do dřeva, kovu, do keramiky a plastů, jakož i ke šroubování se používají nástroje bez stopky SDS+
(např. vrtáky s válcovitou stopkou). K upínání těchto nástrojů potřebujete rychloupínací sklíčidlo, resp.
sklíčidlo s ozubeným věncem.
- Výměnné sklíčidlo se samočinně zajistí. Zkontrolujte zajištění zatažením za výměnné sklíčidlo.
- Vložení pracovního nástroje se stopkou SDS+: Zkontrolujte zajištění potáhnutím za pracovní nástroj.
- Poškozenou ochrannou manžetu dejte okamžitě vyměnit. Ochranná manžeta zabraňuje během provozu
nářadí v široké míře vnikání prachu z vrtání do sklíčidla. Při vkládání pracovních nástrojů dávejte pozor na to,
abyste ochrannou manžetu nepoškodili.
- Různé druhy prachu a materiálů, jako jsou například nátěry s obsahem olova, některé druhy dřeva, minerály
a kovy, mohou být zdraví škodlivé a vyvolávat alergické reakce, způsobovat onemocnění dýchacích cest
a/nebo rakovinu. Materiál, který obsahuje azbest, smí opracovávat pouze speciálně vyškolení pracovníci.
•Používejte podle možnosti takové odsávání, které je pro daný materiál vhodné.
•Postarejte se o dobré větrání svého pracoviště.
•Doporučujeme Vám používat ochrannou dýchací masku s filtrem třídy P2. Dodržujte také předpisy
vlastní země týkající se konkrétního obráběného materiálu.
- Vyhýbejte se usazování prachu na Vašem pracovišti. Několik druhů prachu se může snadno vznítit.
- Abyste ušetřili energii, zapínejte ruční elektrické nářadí pouze tehdy, když jej používáte.
- Na šroub/matici přikládejte ruční elektrické nářadí pouze ve vypnutém stavu. Otáčející se pracovní nástroje
by mohly uklouznout.
- Pokud by se náhodou pracovní nástroj zablokoval, ruční elektrické nářadí vypněte. Uvolněte (vyberte)
pracovní nástroj.
- Ještě před spuštěním ručního elektrického nářadí se přesvědčte, zda se pracovní nástroj volně pohybuje. Při
zapnutí se zablokovaným vrtacím nástrojem vznikají velmi intenzivní reakční momenty.
- Počkejte na úplné zastavení ručního elektrického nářadí, teprve poté jej odložte. Pracovní nástroj se může
zaseknout a může zapříčinit ztrátu kontroly nad ručním elektrickým nářadím.
- Vyhýbejte se náhodnému spuštění nářadí. Před vkládáním akumulátoru se vždy přesvědčte, zda se vypínač
nachází v poloze vypnuto. Přenášení ručního elektrického nářadí s prstem na spínači nebo vkládání
akumulátoru do zapnutého ručního elektrického nářadí může zapříčinit úrazy.
POUŽITÍ A MONTÁŽ
Před zahájením montáže, zařízení vypněte a vytáhněte akumulátor ze zařízení, abyste zabránili jeho

nechtěnému spuštění a následnému možnému poranění.
VLOŽENÍ PŘÍSLUŠENSTVÍ SDS+ (OBR. 3)
- Před vkládáním rychloupínací sklíčidlo vyčistěte a konec namažte.
- Otáčivým pohybem zasuňte SDS- plus® příslušenství do sklíčidla, dokud se neozve cvaknutí. Zvuk, který
uslyšíte, znamená, že se sklíčidlo automaticky zaaretovalo.
ODSTRANĚNÍ PŘÍSLUŠENSTVÍ SDS+ (OBR. 4)
- VAROVÁNÍ: Příslušenství může být po použití horké. Zamezte styku s kůží a použijte vhodné ochranné
rukavice nebo hadřík k odstranění.
- Chcete-li příslušenství odstranit, jednou rukou uchopte posuvnou objímku a zatlačte ji dolů (směrem od
příslušenství) a příslušenství vyjměte ze sklíčidla. Příslušenství by se mělo po vyjmutí ze zařízení vyčistit.
MONTÁŽ A DEMONTÁŽ AKUMULÁTORU (OBR. 5 a 6)
- Nastavte přepínač směru otáčení do středu (vypnutá poloha).
- Akumulátor vložte do zařízení ve směru zobrazeném na obr. 2. 5. Vrtací kladivo je vybaveno sekundární
blokovací západkou, která zabrání úplnému vypadnutí akumulátoru z rukojeti, pokud se uvolní v důsledku
vibrací.
- Pro vyjmutí akumulátoru stiskněte uvolňovací tlačítko a následně akumulátor vyjměte ze zařízení
potáhnutím směrem dozadu. (obr. 6)
NASTAVENÍ SMĚRU OTÁČENÍ A UZAMKNUTÍ ZAŘÍZENÍ (OBR.7 a 8)
- Vrtací kladivo je vybaveno přepínačem pro výběr směru otáčení umístěním nad vypínačem.
- Přepínač slouží ke změně otáčení sklíčidla ak uzamčení vypínače v poloze "OFF", aby se zabránilo
náhodnému spuštění zařízení a vybití akumulátoru.
- Pro otáčení sklíčidla ve směru hodinových ručiček posuňte přepínač doleva. Pro opačnou rotaci posuňte
přepínač doprava.
- Chcete-li aktivovat uzamčení vypínače, posuňte páčku do středové polohy.
- UPOZORNĚNÍ: Směr otáčení neměňte, pokud vrtací kladivo není zcela zastaveno. Přepnutí směru otáčení
během otáčení sklíčidla může poškodit nástroj.
NASTAVENÍ PRACOVNÍHO REŽIMU (OBR. 9)
- UPOZORNĚNÍ: Nastavení pracovního režimu nikdy neprovádějte za chodu nářadí! Pracovní režim lze nastavit
pouze při uvolněném provozním spínači a pokud se sklíčidlo neotáčí.
PŘEPÍNAČ PRACOVNÍHO REŽIMU
Vrtání s příklepem do betonu a kamene
Nastavte přepínač do polohy
Vrtání do kovu a do dřeva
Nastavte přepínač do polohy
NASTAVENÍRYCHLOSTI/PŘÍKLEPU (OBR. 10)
- Vrtací kladivo je vybaveno ON/OFF přepínačem s možností nastavení rychlosti.
- Nástroj lze zapnout nebo vypnout stisknutím nebo uvolněním ON/OFF přepínače.
- Nastavení rychlosti/příklepu závisí na síle stisknutí přepínače.
- Lehké zatlačení vypínače způsobuje nízkou rychlost/příklep. Pevněji zvyšuje rychlost/příklep.
ÚDRŽBA
- Před zahájením jakékoli kontroly nebo údržby, zařízení vypněte a vytáhněte akumulátor ze zařízení.
- Akumulátorové vrtací kladivo důkladně vyčistěte po každém použití. Pokud nečistoty nelze odstranit,
použijte měkký hadřík navlhčený v mýdlové vodě. Nikdy nepoužívejte čisticí prostředky nebo rozpouštědla
jako je benzín, alkohol, čpavek apod.! Tato rozpouštědla mohou poškodit plastové části výrobku.
- Pravidelně kontrolujte své zařízení a když zjistíte, že některé součástky jsou opotřebované nebo poškozené,

preventivně je kvůli vlastní bezpečnosti vyměňte. Opotřebené či poškozené části stroje se mohou vyměnit
pouze v autorizovaném servisu nebo jejich výměnu zajistí prodejce.
-Postarejte se o to, aby byly použity originální náhradní součástky značky Worcraft.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Symbol přeškrtnuté nádoby na odpad na produktech nebo v průvodních dokumentech
znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného
komunálního odpadu. Pro správnou likvidaci, obnovu a recyklaci doručte tyto výrobky na
určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete
vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou
likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci
potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být
důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího
sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy
uděleny pokuty.
