wtw NH 500/2 User manual

ba15311de02 04/2004
NH 500/2
Gassensitive Einstabmesskette mit S7-Steckkopf für die
Ammoniak/Ammonium-Messung
Gas sensitive combined electrode with S7 plug-in
connection for ammonia/ammonium measurement
Best.-Nr. / Order No. 106 395
Bedienungsanleitung Seite 1
Operation instructions Page 9

NH 500/2
2
Aktualität bei
Drucklegung Fortschrittliche Technik und das hohe Qualitätsniveau unserer Geräte wer- den durch eine ständige Weiterentwicklung gewährleistet. Daraus können
sich evtl. Abweichungen zwischen dieser Betriebsanleitung und Ihrem Gerät
ergeben. Auch Irrtümer können wir nicht ganz ausschließen. Haben Sie des-
halb bitte Verständnis, dass aus den Angaben, Abbildungen und Beschrei-
bungen keine juristischen Ansprüche abgeleitet werden können.
Copyright ©Weilheim 2004, WTW GmbH
Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der
WTW GmbH, Weilheim.
Printed in Germany.

NH 500/2 Inhaltsverzeichnis
3
NH 500/2 - Inhaltsverzeichnis
1 Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4 Messen / Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4.1 Kalibrieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
4.2 Probenvorbereitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
4.3 Ansprechzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4.4 Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4.5 Aufbewahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.6 Alterung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
5 Reinigung und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.1 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
5.2 Austauschkopf wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6 Verschleißteile und Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . 7
7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Überblick NH 500/2
4
1 Überblick

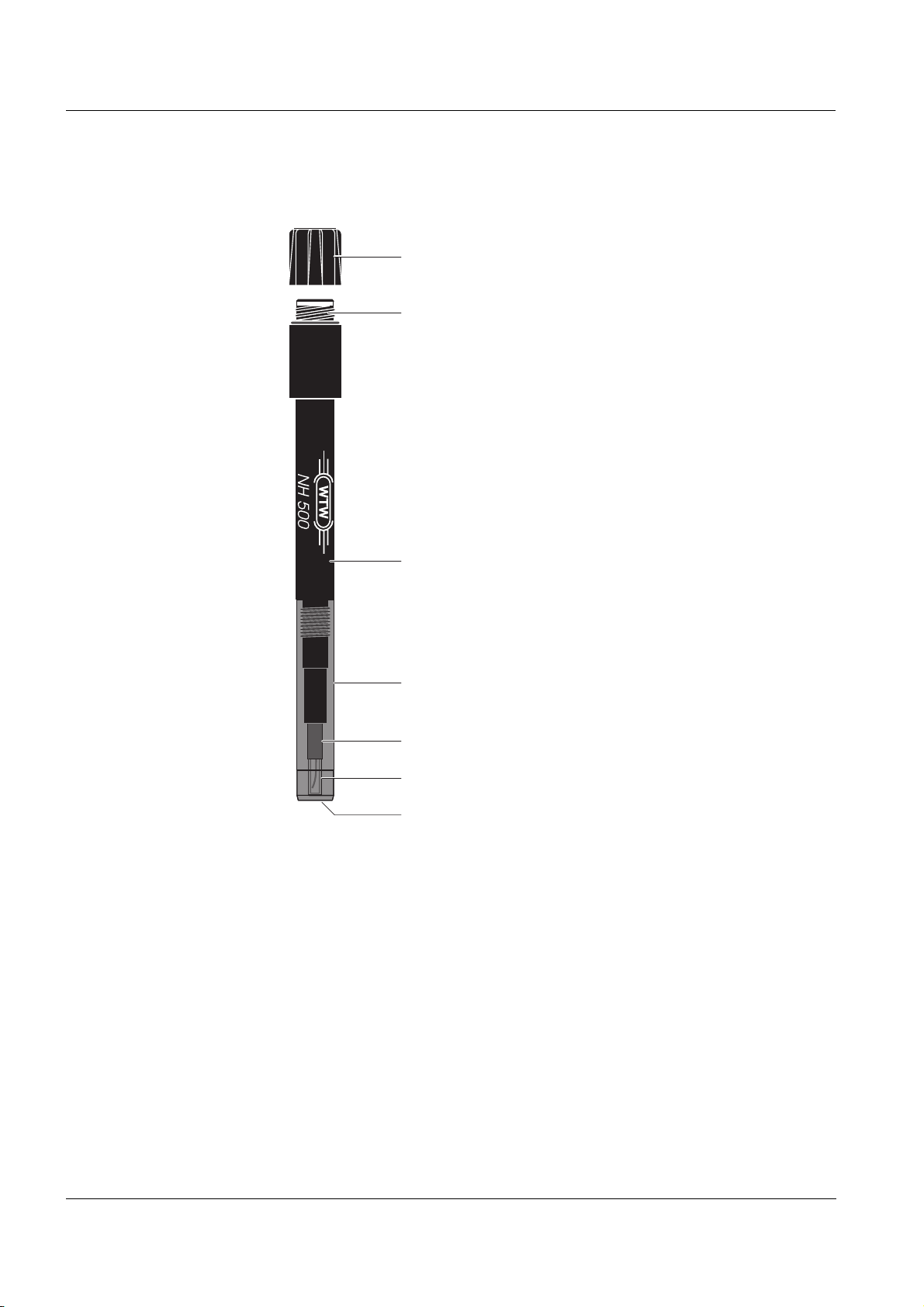

Aufbau
2Sicherheit
Bestimmungsge-
mäßer Gebrauch Der Bestimmungsgemäße Gebrauch der NH 500/2 besteht im Einsatz als Ammoniak/Ammonium-Messkette im Labor und im Feld.
3 Inbetriebnahme
Lieferumfang l1 Messkette, mit Schutzkappe und Aufbewahrungskappe versehen
l3 Austauschköpfe
l1 Flasche NH3-Elektrolytlösung (50 ml)
lBedienungsanleitung
1Schutzkappe für Steckkopf
2Steckkopf
3Schaft
4Austauschkopf (bzw. Aufbewahrungs-
kappe bei Auslieferung)
5Ag/AgCl-Referenzelektrode
6pH-Glaselektrode
7Gaspermeable Membran
1
2
3
4
5
6
7

NH 500/2 Messen / Betrieb
5
Herstellung der
Messbereitschaft Bei Auslieferung ist die Messkette mit der Aufbewahrungskappe (ohne die weiße gaspermeable Membran) versehen.
lAufbewahrungskappe entfernen.
lMesskette mit entionisiertem Wasser spülen.
lca. 1 ml NH3-Elektrolytlösung in einen Austauschkopf geben.
lLuftblasen im Elektrolytraum durch Klopfen entfernen.
lAustauschkopf auf Messkette aufschrauben.
lMesskette mit Anschlusskabel an das Gerät anschließen.
lAufbewahrungskappe aufbewahren. Sie dient als Schutz, wenn die
Messkette länger gelagert werden soll.
4 Messen / Betrieb
4.1 Kalibrieren
Hinweis
Lesen Sie bitte die Kalibrierung in der Bedienungsanleitung des Messgeräts
nach.
Typische
Kalibrierkurve
einer Ammoniak-
Messkette
4.2 Probenvorbereitung
1 % alkalisches Reagenz (MZ/NH3/CN) der wäßrigen Probe zugeben.
Unbedingt WTW-Applikationsberichte bzw. Analysenvorschrift beachten.
0.1
80
40
0
-40
-80
-120
-160
-200
110
10-6 10-5 10-3 10-2 10-1
10-4
100 1000
~ 55 ... 59 mV
mV
mg/l NH4
mol/l NH4
Messkettenspannung
zehnfache
Konzentrationsänderung
+
+

Messen / Betrieb NH 500/2
6
4.3 Ansprechzeit
Die Ansprechzeit ist stark abhängig von der Konzentration des Mess-Ions,
dem Zustand der Messkette und der Richtung der Konzentrationsänderung.
Für eine 10-fache Konzentrationsänderung von 50 auf 5 mg/l NH4-N beträgt
die Ansprechzeit t99 < 8 min.
4.4 Störungen
lFlüchtige Basen, z.B. Amine.
lBeläge auf der Membran (z. B. Metallhydroxide)
4.5 Aufbewahren
4.6 Alterung
Der beim Wechseln des Austauschkopfs sichtbare Glasteil der Messkette
stellt eine spezielle pH-Elektrode dar. Beachten Sie bitte, dass diese einer
natürlichenAlterungunterliegt.LäßtsichtrotzWechselsdesAustauschkopfs
die gewünschte Steilheit nicht erreichen, so ist die pH-Elektrode verbraucht.
Die pH-Elektrode ist für die konventionelle pH-Messung ungeeignet. In
diesem Fall erlischt jeglicherGarantieanspruch,ebenso wie bei Verwendung
von typfremden Elektrolyten und mechanischen Beschädigungen.
Lagerdauer Aufbewahrung
Bis zu ca. 2 Tagen mit aufgeschraubtem Austauschkopf in
NH3-Elektrolytlösung stellen
Länger als ca. 2 Tage Messkette wie folgt aufbewahren:
lAustauschkopf abschrauben
lMesskette spülen
lEinige Tropfen Leitungswasser in die Aufbe-
wahrungskappe geben und Aufbewahrungs-
kappe aufschrauben. Die Glasmembran bleibt
somit konditioniert.

NH 500/2 Reinigung und Wartung
7
5 Reinigung und Wartung
5.1 Reinigung
Nach dem Reinigen gründlichmit entionisiertem Wasser spülen und gegebe-
nenfalls neu kalibrieren.
5.2 Austauschkopf wechseln
Der Austauschkopf ist ein Verschleißteil und muss je nach Bedarf und Anfor-
derung von Zeit zu Zeit erneuert werden. Indikatoren für einen Wechsel sind
die Abnahme der Steilheit, eine Erhöhung der Ansprechzeit oder eine
Einschränkung des Messbereichs. Der Wechsel erfolgt gemäß dem Kapitel
INBETRIEBNAHME.
6 Verschleißteile und Zubehör
Hinweis
Weiteres Zubehör finden Sie im WTW-Katalog oder im Internet.
Verunreinigung Reinigungsverfahren
Wasserlösliche
Verunreinigungen 10 Minuten in entionisiertes Wasser tauchen
Metallhydroxide 10 Minuten in 10%ige Zitronensäure tauchen
Verschleißteile
und
Wartungsmittel
Beschreibung Modell Best.-Nr.
Zubehörset, bestehend aus:
–3 Austauschköpfen
–50 ml NH3-Elektrolytlösung
ZBK/NH3/2 180 100
Zubehör Beschreibung Modell Best.-Nr.
Anschlusskabel für Messketten mit
Steckkopf AS 7 103 614
Alkalisches Reagenz, 10 mol/l NaOH,
Flasche mit 250 ml MZ/NH3/CN 150 130
Standardlösung, 10 g/l Ammonium
(NH4Cl) , Flasche mit 1 l ES/NH4120 240

Technische Daten NH 500/2
8

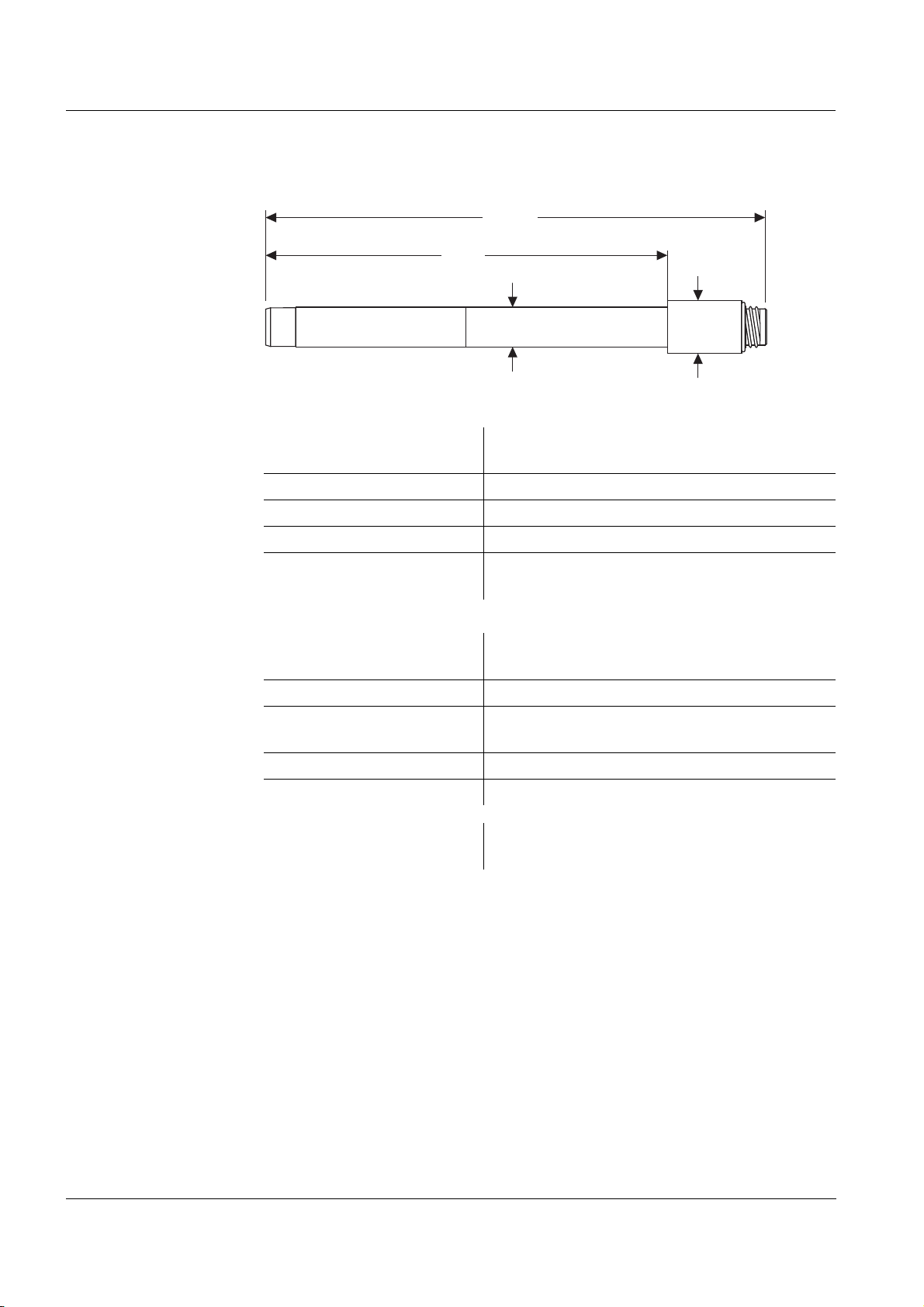

7 Technische Daten
Abmessungen
(in mm)
Materialien Schaft,
Aufbewahrungskappe POM
Steckkopf PPS
Austauschkopf POM
Membran PP
Materialien mit
Probenkontakt POM Copolymer, NBR (O-Ring), PP
Messbedingungen Messbereiche bei 20 °C10
-6 ... 5 ·10-2 mol/l NH4+
0,02 ... 900 mg/l NH4+
Temperaturbereich 0 ... 50 °C
Eintauchtiefe min. 5 mm
max. 50 mm
Betriebslage senkrecht bis max. 45 °geneigt
Max. zulässiger Überdruck < 5·104Pa (0,5 bar)
Kenndaten bei
Auslieferung Reproduzierbarkeit ± 2 %
120
153
12 16

ba15311de02 04/2004
NH 500/2
Gas-sensitive combination electrode with S7 plug-in
connector for ammonia / ammonium measurement
Order No. 106 395
9

NH 500/2
10
Accuracy when
going to press The use of advanced technology and the high quality standard of our instruments are the result of continuous development. This may result in
differences between this operating manual and your instrument. Also, we
cannot guarantee that there are absolutely no errors in this manual.
Therefore, we are sure you will understand that we cannot accept any legal
claims resulting from the data, figures or descriptions.
Copyright ©Weilheim 2004, WTW GmbH
Reprinting - even as excerpts - is only allowed with the explicit written
authorization of WTW GmbH, Weilheim.
Printed in Germany.

NH 500/2 Contents
11
NH 500/2 - Contents
1 Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2 Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 Commissioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4 Measuring / operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.1 Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4.2 Sample preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4.3 Response time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.4 Interferences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.5 Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.6 Aging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5 Cleaning and maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5.7 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
5.8 Exchanging the membrane cap . . . . . . . . . . . . . . . . . . . . . . . .15
6 Wear parts and accessories . . . . . . . . . . . . . . . . . . . . . . . . . 15
7 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Overview NH 500/2
12
1 Overview
Structure
2Safety
Authorized use The authorized use of the NH 500/2 consists of its use as an ammonia or
ammonium electrode in the laboratory and field.
3 Commissioning
Scope of delivery l1 electrode, provided with protective cap and storing cap
l3 membrane caps
l1 bottle NH3electrolyte solution (50 ml)
lOperating manual
1Protective cap for plug-in connector
2Plug-in connector
3Shaft
4Membrane cap (or storing cap on delivery)
5Ag/AgCl reference electrode
6pH glass electrode
7Gas-permeable membrane
1
2
3
4
5
6
7

NH 500/2 Measuring / operation
13
Getting the sensor
ready for
measuring
On delivery, the electrode is equipped with the storing cap (without the white,
gas-permeable membrane).
lRemove the storing cap.
lRinse the electrode with deionized water.
lFill approx. 1 ml NH3electrolyte solution into a membrane cap.
lRemove air bubbles in the electrolyte by knocking.
lScrew the membrane cap on the electrode.
lConnect the electrode to the meter using the connection cable.
lKeep the storing cap. It serves as a protective cap if the
electrode is stored for a longer period of time.
4 Measuring / operation
4.1 Calibration
Note
For calibration, please refer to the operating manual of the measuring
instrument.
Typical calibration
line of an ammonia
electrode
4.2 Sample preparation
Add 1 % alkaline reagent (MZ/NH3/CN) to the aqueous sample. It is essential
to observe the WTW application reports and analysis specifications
respectively.
0.1
80
40
0
-40
-80
-120
-160
-200
110
10-6 10-5 10-3 10-2 10-1
10-4
100 1000
~ 55 ... 59 mV
mV
mg/l NH4
mol/l NH4
Electrode voltage
tenfold
concentration change
+
+

Measuring / operation NH 500/2
14
4.3 Response time
Theresponsetimedependsverymuch ontheconcentrationofthemeasured
ion, the condition of the electrode and the direction of the concentration
change.
For a 10-fold concentration change from 50 to 5 mg/l NH4-N, the response
time t99 is < 8 min.
4.4 Interferences
lVolatile bases, e.g. amines.
lCoatings on the membrane (e.g. metal hydroxides)
4.5 Storage
4.6 Aging
Theglasspartoftheelectrodethatisvisiblewhenexchangingthemembrane
cap is a special pH electrode. Please note that it undergoes a natural aging
process. If the required slope cannot be achieved despite having changed
the membrane cap, the pH electrode is exhausted.
The pH electrode is unsuitable for conventional pH measurement. This case
as well as using unsuitable electrolytes and mechanical damage invalidates
any warranty claim.
Storage duration Way of storing
Up to approx. two
days Put in NH3electrolyte solution
with the membrane cap screwed on
For more than two
days Store the electrode as follows:
lUnscrew the membrane cap
lRinse the electrode
lFill some drops of tapwater in the storing cap
and screw it on. Thus the glass membrane will
remain conditioned.

NH 500/2 Cleaning and maintenance
15
5 Cleaning and maintenance
5.7 Cleaning
After cleaning, thoroughly rinse with deionized water and recalibrate if
necessary.
5.8 Exchanging the membrane cap
The membrane cap is a wear part and has to be replaced from time to time,
depending on demand and requirements. A reduced slope, an extended
response time or a restricted measuring range indicate thata replacement is
necessary. The exchange is carried out according to the chapter,
COMMISSIONING.
6 Wear parts and accessories
Note
For further accessories, refer to the WTW catalog or the Internet.
Contamination Cleaning procedures
Water-soluble
contamination Immerse in deionized water for 10 minutes
Metal hydroxides Immerse in 10% citric acid
Wear parts and
maintenance
means
Description Model Order no.
Accessory set, comprising:
– 3 membrane caps
–50mlNH
3electrolyte solution
ZBK/NH3/2 180 100
Accessories Description Model Order no.
Connection cable for electrodes with plug-
in connector AS 7 103 614
Alkaline reagent, 10 mol/l NaOH, bottle
with 250 ml MZ/NH3/CN 150 130
Standard solution, 10 g/l ammonium
(NH4Cl) , bottle with 1 l ES/NH4120 240

Technical data NH 500/2
16
7 Technical data
Dimensions
(in mm)
Materials Shaft, storing cap POM
Plug-in connector PPS
Membrane cap POM
Membrane PP
Materials with sample
contact POM copolymer, NBR (O ring), PP
Measurement
conditions Measuring ranges at 20 °C 10-6 ... 5 · 10-2 mol/l NH4+
0.02 ... 900 mg/l NH4+
Temperature range 0 ... 50 °C
Depth of immersion min. 5 mm
max. 50 mm
Operating position vertical, inclined to max. 45 °
Max. allowed overpressure < 5·104Pa (0.5 bar)
Characteristic data
on delivery Reproducibility ± 2 %
120
153
12 16
