Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf eines XOMAX
Autoradios erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem
neuen Multimedia Autoradio.
Bitte lesen Sie sich diese Montageanleitung sorgfältig durch, bevor Sie das
Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf,
damit Sie auch später bei Unklarheiten nachschlagen können.
Wir empfehlen, die Installation von einer fachkundigen Person oder einer
Fachwerkstatt durchführen zu lassen.
Eine ausführliche Bedienungsanleitung für Ihr XOMAX Autoradio nden Sie auf
unserer Internetseite unter: www.xomax.de/download
i
Montage- und Kurzanleitung
XM-RSU220 B/W
DEUTSCHDE

3
DE
Thema:
XOMAX
XM-RSU220
Sicherheitshinweise und
Vorsichtsmaßnahmen 4
Installationshinweise 6
Einbauanleitung 8
1 Einbaureihenfolge ........................ 8
2 Befestigung des Fixierbleches ........ 8
3 Einbaurahmen xieren.................. 9
4 Autoradio anschließen .................. 9
5 Autoradio xieren .......................10
Ausbauanleitung 11
1 Werkzeug vorbereiten..................11
2 Fixiermutter lösen.......................11
3 Ausziehschlüssel verwenden.........12
4 Autoradio lösen ..........................12
5 Autoradio entfernen ....................13
6 Montagezubehör entfernen...........13
Anschlussschema
Cinch Anschlüsse 14
Anschlussschema
ISO-Stecker 15
ISO-Buchsen-Belegung 16
Buchse A (Stromversorgung) ..........16
Buchse B (Lautsprecher) ................16
ISO-Kabel 17
Kabelbaum-Beschreibung ...............17
Hinweise ......................................17
Allgemeine Problemlösung 18
Alt-Geräteentsorgung 20
Batterieentsorgung 20

4
DE Thema:
XOMAX
XM-RSU220
Sicherheitshinweise und
Vorsichtsmaßnahmen
!
Bedienung nur im Stand
Um Unfälle zu vermeiden, bedienen
Sie das Gerät bitte niemals während
der Fahrt. Halten Sie das Fahrzeug
an einer sicheren Stelle, um das
Gerät in Ruhe zu bedienen.
!
Installation
Lesen Sie die Installationsanleitung
(im Lieferumfang enthalten) sorg-
fältig durch bevor Sie mit der Instal-
lation beginnen. Wir empfehlen, die
Installation von einer fachkundigen
Person oder einer Fachwerkstatt
durchführen zu lassen.
!
Betriebslautstärke
Stellen Sie die Lautstärke immer
auf ein Level ein, das Ihnen ermög-
licht, Außengeräusche und insbe-
sondere Warnsignale im Verkehr
wahrzunehmen. Ein zu hoher
Lautstärkepegel kann außerdem
Gehörschäden verursachen.
!
Reparatur des Gerätes
Önen Sie das Gerät nicht. Versu-
chen Sie nicht, das Gerät bei
auftretenden Problemen eigen-
mächtig zu reparieren. Bei einer
Önung besteht die Gefahr eines
Stromschlages.
Sicherheit und Vorsichtsmaßnahmen
Benutzen Sie das Gerät nicht weiter,
wenn ein Problem oder Defekt
auftritt. Überlassen Sie alle größeren
Wartungs- und Instandsetzungsarbeiten
einer qualizierten Fachwerkstatt.
Bei einem beschädigten Gewährleis-
tungssiegel droht Gewährleistungsver-
lust.
!
Stromversorgung
Verwenden Sie das Gerät ausschließlich
an einem 12 Volt Bordnetz. Das Minus
(-) muss an Masse (negativ) ange-
schlossen sein.
Bei einer falsch angelegten Erdung
besteht Brandgefahr. Lassen Sie sich
im Zweifelsfall bei Ihrem Händler oder
in einer Fachwerkstatt beraten.
!
Austausch von Sicherungen
Wenn Sie eine Sicherung ersetzen
müssen, achten Sie genau darauf, dass
die neue Sicherung die gleichen Eigen-
schaften (insbesondere die Amperezahl)
aufweist, wie die alte Sicherung.
!
Überhitzung
Verdecken Sie keine Lüftungsönungen
um Wärmeentwicklung und Hitzestau im
Geräteinneren zu vermeiden. Ansonsten
besteht Brandgefahr.
!
Betriebstemperatur
Vergewissern Sie sich vor dem
Einschalten des Gerätes, dass die
!

5
DE
Thema:
XOMAX
XM-RSU220
Sicherheit und Vorsichtsmaßnahmen
Innentemperatur im Fahrzeug nicht
über +60°C liegt. Ist es zu heiß im
Fahrzeug, schalten Sie das Radio erst
dann an, wenn die Innenraumtempe-
ratur der Fahrgastzelle abgekühlt ist.
!
Reinigung des Gerätes
Halten Sie das Gerät sauber und
befreien Sie es regelmäßig von Staub.
Reinigen Sie das Gerät mit einem
weichen und trockenen Tuch.
Gröbere Verschmutzungen können
mit einem feuchten Tuch abgewischt
werden. Verwenden Sie dazu keine
chemischen oder alkoholhaltigen Reini-
gungsmittel, denn diese könnten den
Lack angreifen und beschädigen.
!
Verwendung des Bildschirmes
Drücken Sie nicht zu stark auf das
Display des Gerätes. Es kann zu
Bildverzerrungen, Fehlfunktionen oder
Schäden am Bildschirm führen.
Verwenden Sie keine spitzen oder
scharfen Gegenstände, um das Touch-
screen zu bedienen. Berühren sie den
LCD Bildschirm lediglich mit dem Finger
oder mit einem speziellen Stylus.
!
Feuchtigkeit
Um Feuergefahr und die Gefahr eines
elektrischen Schlags zu vermeiden,
setzen sie das Gerät weder Regen noch
sonstiger Feuchtigkeit aus.

6
DE Thema:
XOMAX
XM-RSU220
Installationshinweise
WARNUNG!
Bitte lesen Sie diese Hinweise vor der
Installation sorgfältig durch.
Schäden die durch eine unsachgemäße
Installation entstehen, sind nicht durch
die Gewährleistung abgedeckt.
Wenn Sie einen Gewährleistungsverlust
nicht riskieren möchten, dann sollten Sie
das Radio von einem Fachmann instal-
lieren lassen.
»Um einen Kurzschluss zu vermeiden,
klemmen Sie die Batterie vor der Instal-
lation unbedingt ab. Bitte lesen Sie in
der Benutzeranleitung Ihres Fahrzeuges
nach, wie Sie dazu vorgehen müssen.
»Bitte beachten Sie, das diese Einbau-
anleitung für ein Standard 1DIN Schacht
gedacht ist.
»Stellen Sie sicher, dass Sie genug
Platz im Einbauschacht haben, um das
1DIN Gerät einzubauen.
»Es besteht die Möglichkeit, das Sie
vielleicht passende Blenden, sonstige
Einbauhilfen oder Adapter für Ihren
Anschluss benötigen. Diese sollten bei
Ihrem Fachhändler vorrätig sein.
Wir empfehlen, die Installation
von einer fachkundigen Person oder
einer Fachwerkstatt durchführen zu
lassen.
!
!
»Die Anschlusskabel dürfen nicht
geschnitten bzw. kurzgeschlossen
werden. Die Folge wäre, der Verlust der
Gewährleistung.
»Bevor Sie das Gerät einbauen, stellen
Sie sicher, dass das Fahrzeug über ein
12 Volt Bordnetz verfügt.
»Das Minus (-) muss an Masse
(negativ) angeschlossen sein.
»Markieren Sie sich die Polung der
vorhandenen Lautsprecher, bevor Sie
die Batterie abklemmen.
»Eine ordentliche Gehäuseerdung
benötigt eine saubere Masseverbin-
dung. Der Erdungsbereich sollte daher
frei von Rost, Farbe oder Schmutz sein.
»Bitte erden Sie das Kabel separat von
anderen Starkstrom-Geräten, wie z.B.
Verstärker.
»Achten Sie darauf, dass Sie die farbig
gekennzeichneten Kabel so wie im
Anschlussplan abgebildet verbinden.
Wenn Sie die Kabel falsch verbinden,
kann es zu Fehlfunktionen oder zu
Schäden an der Fahrzeugelektrik
kommen.
»Die Verbindungskabel dieses Gerätes
und anderer Geräte können trotz
gleicher Funktion verschiedene Farben
haben. Wenn Sie das Gerät mit anderen
Produkten verbinden möchten, achten
Sie unbedingt darauf, dass Sie die
Kabel miteinander verbinden, welche
die gleiche Funktion aufweisen. Bitte
schauen Sie in die Bedienungsanlei-
tungen beider Geräte, um die richtige
Funktion der Kabel herauszunden.
Installationshinweise

7
DE
Thema:
XOMAX
XM-RSU220
Installationshinweise
»Stellen Sie sicher, dass Sie das Nega-
tiv-Kabel (-) der Lautsprecher mit dem
entsprechenden Negativ (-) Lautspre-
cheranschluss verbinden. Verbinden
Sie niemals das Negativ-Kabel (-) der
Lautsprecher mit der Autokarosserie.
»Das Gerät ist für den Anschluss von 4
Lautsprechern ausgelegt. Kombinieren
Sie damit keine Ausgangsgeräte, die
für den Anschluss von 2 Lautsprechern
vorgesehen sind.
»Die Lautsprecher müssen eine
Impedanz von 4 bis 8 Ohm und eine
ausreichende Leistung aufweisen.
»Achten Sie darauf, dass Sie keine
defekten Lautsprecher anschließen.
Diese könnten Schäden am Gerät
verursachen.
»Isolieren Sie alle Kabelverbindungen
und alle ungenutzten oenen Kabelenden
mit einem Isolierband, um Kurzschlüsse
zu vermeiden.
»Verlegen Sie alle Kabel ordentlich.
Fixieren Sie alle Kabel so, dass Sie
Ihnen nicht im Weg sind und dass sie
keine beweglichen oder heißen Teile
berühren.
»Wenn Ihr Fahrzeug keine ACC-Zün-
dungsposition besitzt, sollte das rote
Kabel mit einem Zündungsschalter
verbunden werden. Ansonsten wird das
Radio nicht automatisch vollständig
abgeschaltet und es besteht die Gefahr,
dass die Batterie sich entlädt.
»Führen Sie das gelbe Kabel nicht
direkt in den Motorraum durch, um es
an die Batterie anzuschließen. Dies
kann zu einem gefährlichen Kurzschluss
führen.
»Verbinden Sie niemals die Laut-
sprecherkabel untereinander. Wenn
Sie keine 4 Lautsprecher anschließen
möchten, isolieren Sie die ungenutzten
Kabelenden mit einem Isolierband, um
Kurzschlüsse zu vermeiden.
»Verbinden Sie niemals die Lautspre-
cher (-) mit der Autokarosserie.
»Der Einbauwinkel darf +/- 30° nicht
überschreiten, ansonsten ist eine
reibungslose Funktion des Gerätes nicht
gewährleistet.

8
DE Thema:
XOMAX
XM-RSU220
Einbauanleitung
Einbauanleitung

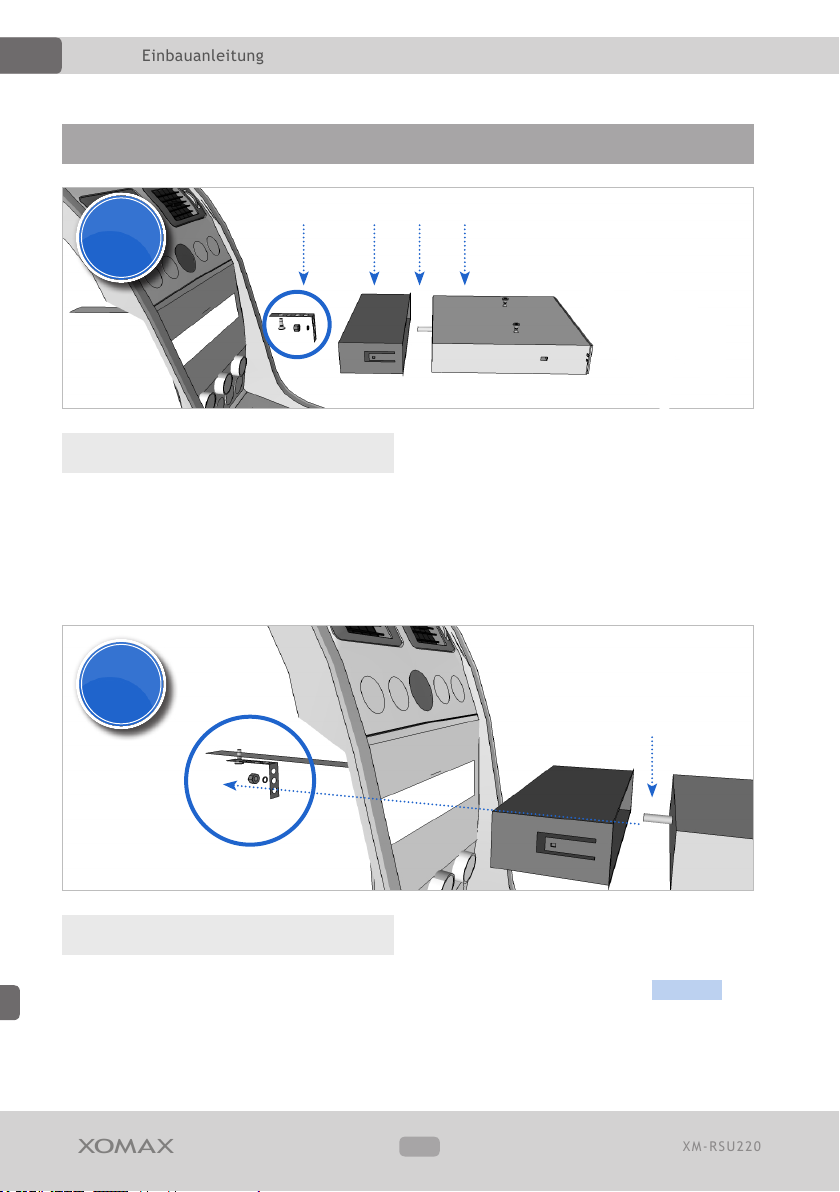

1 Einbaureihenfolge
1. Befestigungshilfen (optional):
1x Fixierblech, 1x Mutter
1x Unterlegscheibe
2. Einbaurahmen*
3. Doppelseitige Schraube
2 Befestigung des Fixierbleches
Dieser Schritt kann nicht in jedem Fahr-
zeug ausgeführt werden. Daher kann er
gegebenenfalls übersprungen werden.
Das Fixierblech muss so am Fahrzeug
4. Autoradio
*Der Einbaurahmen bendet sich bei
Lieferung bereits am Gerät. Er kann
mit Hilfe der Ausziehschlüssel entfernt
werden.
befestigt werden, dass das Radio mit
seiner Fixierschraube durch eines der
Löcher des Fixierblechs geschoben
werden kann. Später (siehe Seite 10)
wird das Autoradio mit einer Mutter
daran befestigt.
1
2
1 2 3 4
Fixierschraube

9
DE
Thema:
XOMAX
XM-RSU220
Einbauanleitung
3 Einbaurahmen fixieren
Ziehen Sie den Einbaurahmen (falls im
Lieferumfang enthalten) zunächst vom
Autoradio ab. Verwenden Sie dafür zwei
Ausziehschlüssel Seite 11 . Gegebe-
nenfalls muss auch die Blende entfernt
werden. Setzen Sie nun den Einbau-
rahmen in den Einbauschacht ein. Nach
dem Einsetzten müssen alle Ausschnitte
nach außen gebogen werden, um den
Einbaurahmen im Schacht zu xieren.
3
4 Autoradio anschließen
Schließen Sie zunächst das ISO Kabel
(falls vorhanden) an das Autoradio an.
Danach verbinden Sie die ISO-Buchse
mit den beiden ISO-Steckern Ihres
Fahrzeuges. Vergessen Sie nicht, die
Radioantenne anzuschließen.
Nun können Sie das Autoradio in den
Rahmen einschieben, bis es mit einem
leisen Klickgeräusch einrastet.
4
klick

10
DE Thema:
XOMAX
XM-RSU220
Einbauanleitung
5 Autoradio fixieren
Dieser Vorgang bezieht sich auf den
Schritt 2 und kann gegebenenfalls
übersprungen werden.
Während das Autoradio eingeschoben
wurde, sollte die Fixierschraube in ein
Loch des Fixierblechs durchgerutscht
sein. Befestigen Sie nun das Autoradio
am Fixierblech mit einer Mutter.
5
Fixierblech
Fixierschraube Mutter

11
DE
Thema:
XOMAX
XM-RSU220
Ausbauanleitung
Ausbauanleitung
1
2
1 Werkzeug vorbereiten
Um das Autoradio auszubauen, benö-
tigen Sie zunächst einen Schlüssel für
die Mutter und zwei Ausziehschlüssel.
Das sind in der Regel zwei ache
2 Fixiermutter lösen
Als erstes sollte die Mutter mit Hilfe
eines Schlüssels vom Fixierblech an der
Geräterückseite gelöst werden.
Blech-Platinen, die in der Form vari-
ieren können. Die Ausziehschlüssel
haben die Funktion, das Autoradio vom
Einbaurahmen zu lösen.
Ausziehschlüssel benden sich meistens
im Lieferumfang Ihres Autoradios.
Das Anbringen dieser Schraube ist aus
Platzgründen nicht in jedem Fahrzeug
möglich. Daher kann es sein, dass Ihr
Autoradio nicht mit einem Fixierblech
befestigt wurde.
Mutter lösen

12
DE Thema:
XOMAX
XM-RSU220
Ausbauanleitung
3

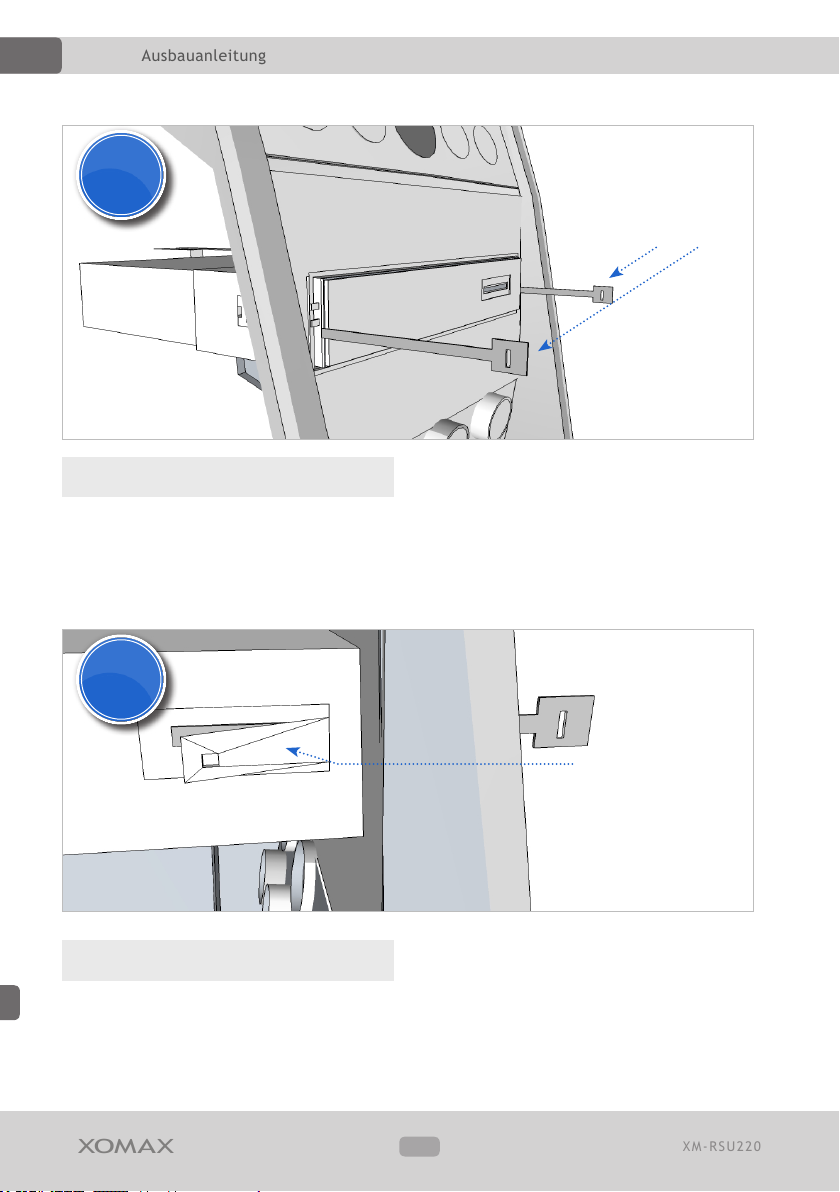

3 Ausziehschlüssel verwenden
Führen Sie nun die Ausziehschlüssel in
die dafür vorgesehenen Aussparungen
zwischen dem Einbaurahmen und dem
Autoradio ein.
Die Schlüssel sollten mittig, mit
gleichem Abstand nach oben und unten
eingeführt werden.
Ausziehschlüssel
4
4 Autoradio lösen
Sobald Sie die Ausziehschlüssel
einführen, werden die Seitenxierungen
nach außen gedrückt und das Autoradio
wird damit vom Einbaurahmen gelöst.
Die Fixierungen werden durch die
Ausziehschlüssel gehalten. Solange die
Schlüssel nicht entfernt werden, kann
das Autoradio einfach herausgezogen
werden.
Seitenxierungen
lösen sich

13
DE
Thema:
XOMAX
XM-RSU220
Ausbauanleitung
5
5 Autoradio entfernen
Ziehen Sie nun das Autoradio aus dem
Radioschacht bzw. aus dem Einbau-
rahmen heraus.
Nach dem das Autoradio herausgezogen
wurde, sollten alle Kabel abgeschlossen
und der ISO-Stecker abgeklemmt
werden.
6
6 Montagezubehör entfernen
Wenn Sie das Radio nicht wieder
einbauen möchten, kann im letzten
Schritt das Montagezubehör (Fixier-
blech, Einbaurahmen) entfernt werden.

14
DE Thema:
XOMAX
XM-RSU220

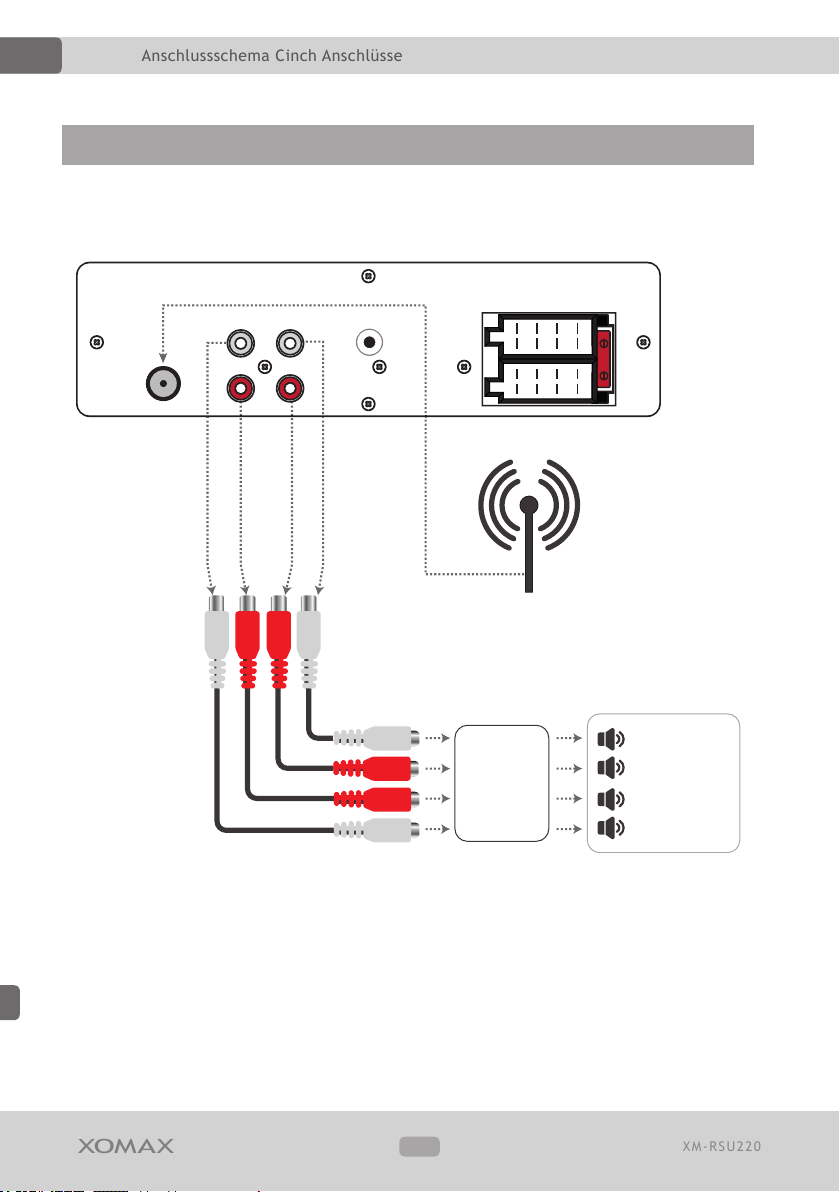

Anschlussschema Cinch Anschlüsse
Anschlussschema Cinch Anschlüsse
10
z.B.
Verstärker
optional
Lautsprecher
hinten links
vorne links
hinten rechts
vorne rechts
Audioausgang HR
Audioausgang HL
AudioausgangVL
AudioausgangVR
Radio-Antenne
Passiv

15
DE
Thema:
XOMAX
XM-RSU220
Anschlussschema ISO-Stecker
Anschlussschema ISO-Stecker
Dauerstrom
A8
A7
A5
A4
Phantomeinspeisung
hinten links
vorne links
hinten rechts
vorne rechts
12V
+-
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
B
B
A
A
ISO-Stecker
Lautsprecher
Zündung
Radio-Antenne
Aktiv
10
+
-
+
-
+
-
+
-

16
DE Thema:
XOMAX
XM-RSU220
Buchse A (Stromversorgung)
Auf der Seite A nden Sie die Buchse
für die Stromversorgung.
A1 - Nicht belegt
A2 - Nicht belegt
A3 - Nicht belegt
A4 - (+) 12V Batterie / Dauerplus *
A5 - Elektrische Antenne (+)
A6 - Nicht belegt
A7 - (+) 12V Zündungsplus*
A8 - Minus / Masse (-)
* Einige KFZ-Hersteller verwenden
eigene Kontaktbelegungen. Insbe-
sondere sind die Klemme A7
(Zündungsplus) und A4 (Dauerplus)
häug vertauscht. Dies zeigt sich darin,
dass das Radio bei ausgeschalteter
Zündung nicht eingeschaltet werden
kann und dass die Einstellungen nach
jedem Ausschalten des Radios verloren
gehen. In dem Fall können diese zwei
Klemmen vertauscht werden.
Buchse B (Lautsprecher)
Auf der Seite B benden sich die Laut-
sprecher-Anschlüsse.
B1 - Lautsprecher hinten rechts (+)
B2 - Lautsprecher hinten rechts (-)
B3 - Lautsprecher vorne rechts (+)
B4 - Lautsprecher vorne rechts (-)
B5 - Lautsprecher vorne links (+)
B6 - Lautsprecher vorne links (-)
B7 - Lautsprecher hinten links (+)
B8 - Lautsprecher hinten links (-)
Die Anschlüsse sind paarweise farblich
gekennzeichnet: je ein (+) und ein (-).
2 1 2 1
4 3 4 3
6 5 6 5
8 7 8 7

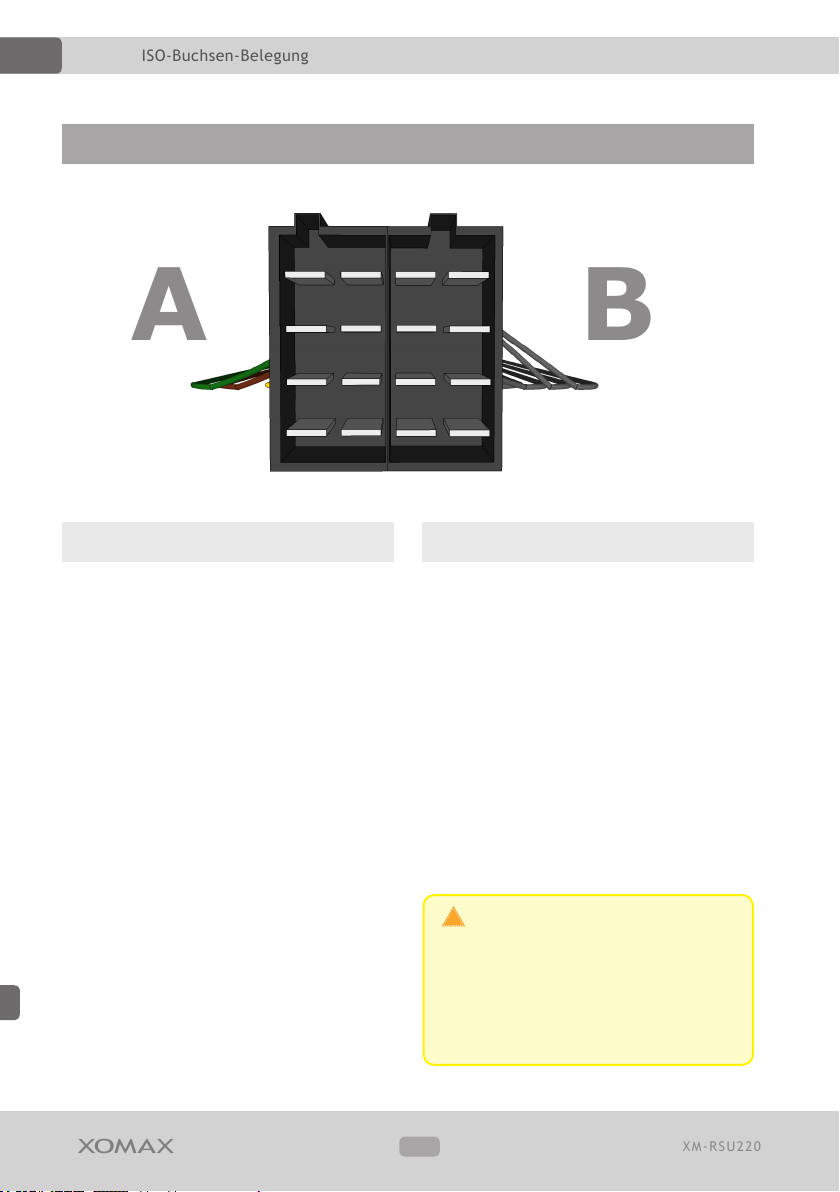

ISO-Buchsen-Belegung
A
B
Die Bauform von ISO-Steckern
ist genormt, deren Belegung aller-
dings nicht. Ein einfacher Plug'n'Play
Anschluss kann bei Nichtübereinstim-
mung der Belegung zu schwerwie-
genden Fehlern führen.
!
ISO-Buchsen-Belegung

17
DE
Thema:
XOMAX
XM-RSU220
Kabelbaum-Beschreibung
1. Stecker
Mit diesem Stecker wird das
ISO-Kabel an das Autoradio ange-
schlossen.
2. Sicherungen
Die Sicherung kann in Form, Farbe
und Ihren Eigenschaften abweichen.
3. ISO-Buchse
Die ISO-Buchse dient dem verein-
fachten Anschluss des Autoradios
an Ihr Fahrzeug. Vorausgesetzt,
das Fahrzeug hat einen genormten
ISO-Anschluss mit passender
Belegung.
Hinweise
»Der Kabelbaum kann abhängig vom
Gerätemodell variieren. Einheitlich ist
dabei die Belegung der Lautsprecher-
kabel und die Stromzufuhr (Dauerplus,
Zündungsplus und die Masse).
»Es ist möglich, dass einige Anschluss-
Kabel nicht am ISO-Kabel, sondern
direkt am Gerät verfügbar sind.
z.B: Handbremssicherung, Anschluss
für die Rückfahrkamera, Anschlüsse für
die Lenkradfernbedienung.
»Einige Gerätemodelle haben eine
integrierte ISO-Buchse und benötigen
daher kein ISO-Kabel.
ISO-Kabel
ISO-Kabel
12
2
3
Wir empfehlen, die Installation
von einer fachkundigen Person
oder einer Fachwerkstatt durch-
führen zu lassen.
!

18
DE Thema:
XOMAX
XM-RSU220
Problem Ursache und Lösung
Die Fernbedienung
funktioniert nicht.
Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei
Lieferung ist die Batterie mit einer Folie gesichert, welche vor
der ersten Verwendung entfernt werden muss.
Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese
ggf. aus.
Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit
IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.
Hinweis: Sie können die Funktion der Fernbedienung über-
prüfen, indem Sie den IR-Sender gegen eine Kamera (z.B.
vom Handy oder Smartphone) halten und einen beliebigen
Knopf drücken. Schauen Sie sich dabei das Kamerabild auf
dem Display des Kameragerätes an. Wenn die Fernbedienung
funktioniert, sollte das rote IR-Signal auf dem Display zu
sehen sein.
Radiosender gehen
verloren: Nach jedem
Ausschalten des
Gerätes gehen alle
gespeicherten Radio-
sender und Benutze-
reinstellungen verloren.
Dieses Problem ist auf einen fehlerhaften Anschluss des
ISO-Kabels zurückzuführen.
Vertauschen Sie die Kabel für Zündungsplus und für Dauer-
strom.
Achtung: Wenn beide Leitungen eine Sicherung besitzen,
müssen auch die Sicherungen ggf. auch vertauscht werden.
Allgemeine Problemlösung
Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf
verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie,
dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass
Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.
Allgemeine Problemlösung

19
DE
Thema:
XOMAX
XM-RSU220
Das Gerät lässt sich
nicht einschalten.
Dieses Problem ist in den meisten Fällen auf einen fehler-
haften Anschluss des ISO-Kabels zurückzuführen.
Überprüfen Sie die Belegung des ISO-Steckers und der
Buchse. Achten Sie insbesondere auf die korrekte Belegung
der Zündungsplus- und Dauerstrom-Verbindungen und
korrigieren Sie Unstimmigkeiten.
Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist
zwar genormt, deren Belegung allerdings nicht. Ein simpler
Plug‘n‘Play Anschluss kann bei nicht Übereinstimmung zu
schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Schlechter
Radioempfang:
Der Tuner empfängt
keine Radiosender
oder der Empfang ist
schwach.
Für die Korrektur von Empfangsproblemen ist es wichtig zu
wissen, welcher Antennentyp im Fahrzeug verbaut ist.
Für jeden Antennentypen gibt es einen anderen Lösungsvor-
schlag.
Typ 1 - Passive Antenne ( siehe Seite 14 – Anschluss-
schema): Ist Ihr Fahrzeug mit einer passiven Antenne
ausgestattet, wird empfohlen, diese mit einer größeren und
somit leistungsstärkeren Antenne zu ersetzen.
Haischantennen oder kleine Stabantennen (unter 5 cm) sind
denitiv nicht ausreichend.
Typ 2 - Aktive Antenne ( siehe Seite 15 – Anschluss-
schema): Das Autoradio liefert keinen Strom für aktive
Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne
ausgestattet, wird eine Phantomeinspeisung benötigt.
Die Phantomeinspeisung sorgt für eine externe Stromversor-
gung der aktiven Antenne.
Typ 3 - Aktive Antenne mit Diversity System: Das
Autoradio liefert keinen Strom für aktive Antennen und hat
keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer
solchen Antenne ausgestattet, wird eine Phantomeinspeisung
mit integriertem Diversity System benötigt.
Hinweis: Eine Phantomeinspeisung ist nicht mit einem Anten-
nenverstärker zu verwechseln.
Ein einfacher Antennenverstärker bietet nur selten einen
bedeutenden Eekt.
Allgemeine Problemlösung

20
DE Thema:
XOMAX
XM-RSU220
Alt-Geräteentsorgung/Batterieentsorgung
Alt-Geräteentsorgung
BENUTZERINFORMATION ZUR ENTSOR-
GUNG VON ELEKTRISCHEN UND
ELEKTRONISCHEN GERÄTEN (PRIVATE
HAUSHALTE)
Dieses Symbol auf Produkten und/oder
begleitenden Dokumenten bedeutet,
dass elektrische und elektronische
Produkte am Ende ihrer Lebensdauer
vom Hausmüll getrennt entsorgt
werden müssen.
Bringen Sie bitte diese Produkte für die
Behandlung, Rohstorückgewinnung
und das Recycling zu den eingerichteten
kommunalen Sammelstellen oder Wert-
stosammelhöfen, die diese Geräte
kostenlos entgegen nehmen.
Die ordnungsgemäße Entsorgung dieses
Produkts dient dem Umweltschutz
und verhindert mögliche schädliche
Auswirkungen auf Mensch und Umwelt,
die sich aus einer unsachgemäßen
Handhabung der Geräte am Ende ihrer
Lebensdauer ergeben könnten.
Genauere Information zur nächstgele-
genen Sammelstelle oder Recyclinghof
erhalten Sie bei Ihrer Gemeindeverwal-
tung.
Batterieentsorgung
Im Rahmen der Batterieverordnung
weisen wir Sie darauf hin, dass Sie
verpichtet sind, Batterien und Akkus
in den Sondermüll, z. B. an kommunale
Sammelstellen, zu entsorgen.
Schadstoe enthaltende Batterien und
Akkus sind mit einer durchgestrichenen
Mülltonne sowie dem entsprechenden
chemischen Symbol (Hg = Quecksilber,
Pb = Blei, Cd = Cadmium) gekenn-
zeichnet.
Bei uns erworbene Batterien und
Akkus können Sie unentgeltlich bei uns
entsorgen lassen.
