Yakima HoldUp Plus2 User manual

HoldUp Plus2
1033443A-1/18
Important warnIng
ItIs crItIcal that all yakIma racks and accessorIes be properly and securely attached to your vehIcle. Improper attachment could
result In an automobIle accIdent, and could cause serIous bodIly Injury or death to you or to others. you are responsIble for
securIng the racks and accessorIes to your car, checkIng the attachments prIor to use, and perIodIcally InspectIng the products
for adjustment, wear, and damage. therefore, you must read and understand all of the InstructIons and cautIons supplIed wIth
your yakIma product prIor to InstallatIon or use. Ifyou do not understand all of the InstructIons and cautIons, or If you have no
mechanIcal experIence and are not thoroughly famIlIar wIth the InstallatIon procedures, you should have the product Installed by a
professIonal Installer such as aqualIfIed garage or auto body shop.
Part #1033443 Rev.A
SAFETY CLIP (1X)
BASE (1X)
WRENCH (1X)
REAR WHEEL TRAY
ASSEMBLY (1X)
FRONT WHEEL TRAY
ASSEMBLY (1X)
BOLT (1X)
LOCK WASHER (1X)
BOLT (4X)
LOCK WASHER (4X)
WASHER (4X)
For Your
Safety
Warranty
Registration
on-line
YAKIMA.com
Install thIs
product on 2"
hItch versIon of
the holdup
Safety Kit included:
See additional
instructions for
installation.
TOOLS REQUIRED:
ADJUSTABLE WRENCH

1033443A-2/18

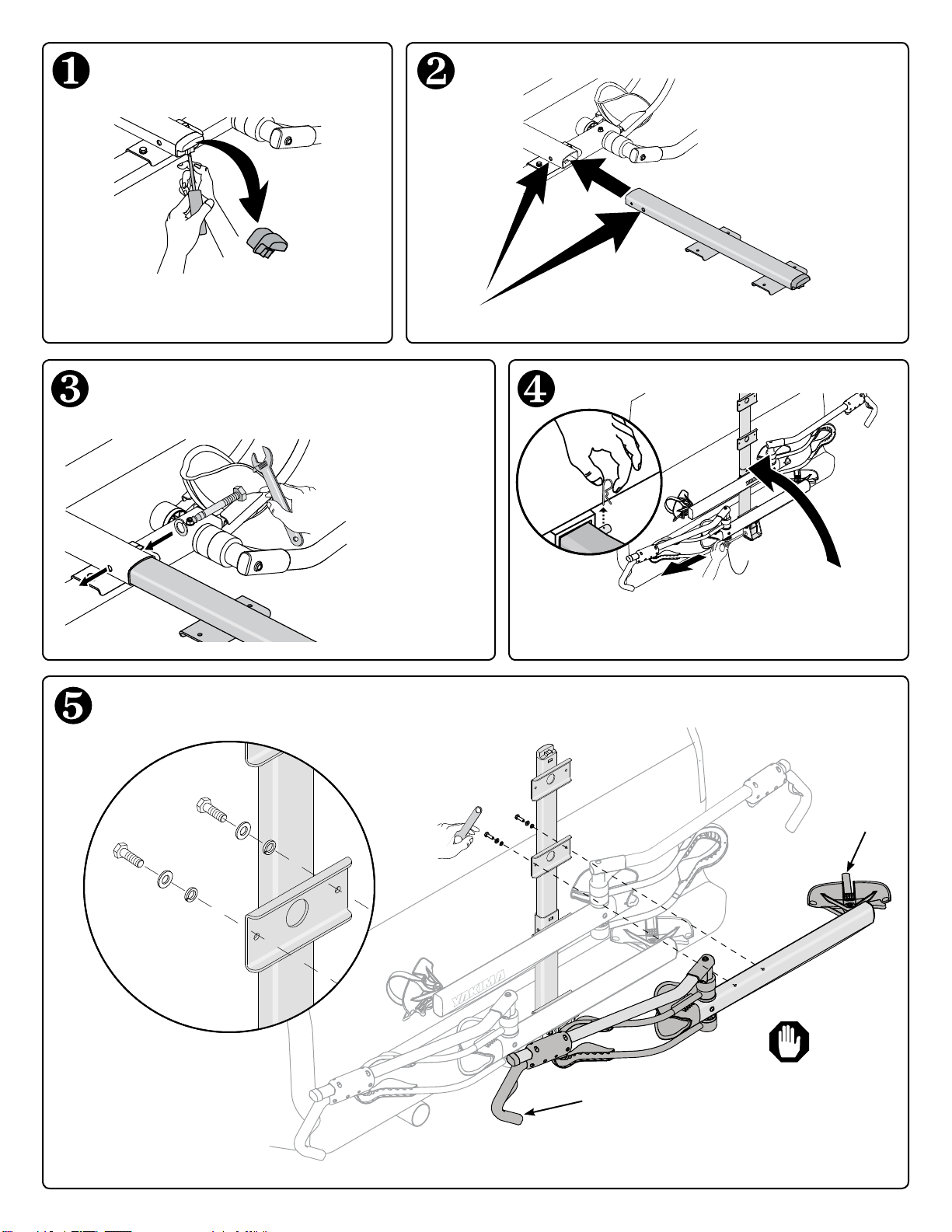

remove end cap
from holdup.
Using a flathead screwdriver, remove
the end cap from the HoldUp.
Insert plus2 Base Into holdup.
Insert the Plus2 base
into the HoldUp tube,
aligning holes.
Align
Install maIn Bolt.
• Insert bolt, and
lock-washer in
order shown.
• Tighten with
adjustable
wrench.
rotate to uprIght posItIon.
attach fIrst traY to Base.
Align holes in base to holes in tray.
LOWER TRAY:
IMPORTANT: Lower tray is
without Yakima logo.
Wheel strap is to your right,
and pivot arm is to your left.
pivot arm
wheel strap
• Insert bolt, lock-
washer, and washer,
in order shown.
• Tighten with supplied
wrench.
• Remove pin and safety clip.
• Lift frame.
• Replace pin and safety clip.

1033443A-3/18
fold pIvot arm down.
Be sure pivot arm
is folded down.
prepare for loadIng.
Tuck strap into
slot at rear of
whelltray.
Release wheelstrap
by pressing the lever
on the buckle.
fold holdup down.
• Remove pin and
safety clip.
• Fold down holdup
• Replace pin and
safety clip.

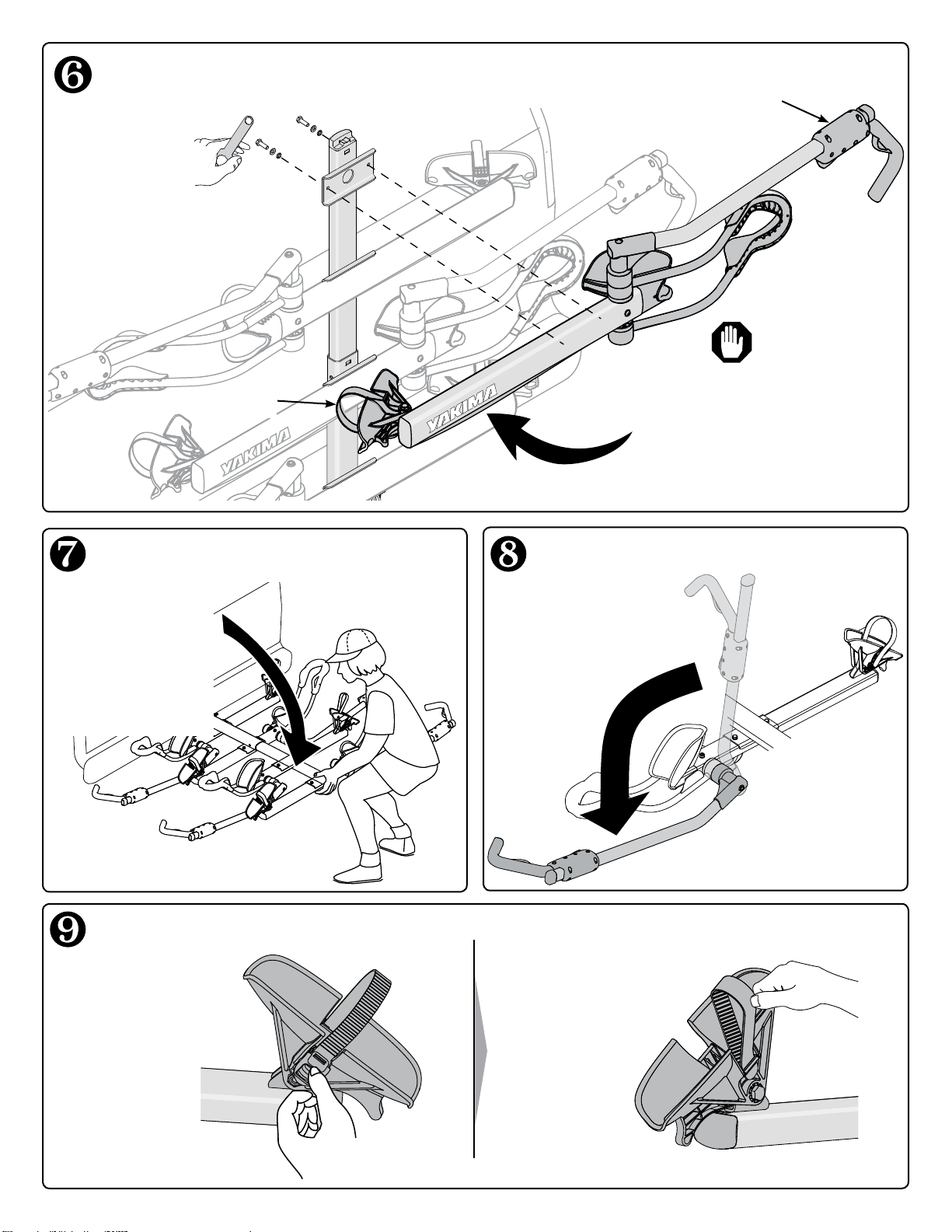

attach second traY to Base.
Align holes in base to holes in tray.
UPPER TRAY:
IMPORTANT: Upper tray
has Yakima logo.
Wheel strap is to your
left, and pivot arm is to
your right.
pivot arm
wheel strap
• Insert bolt, lock-
washer, and washer,
in order shown.
• Tighten with supplied
wrench.

1033443A-4/18

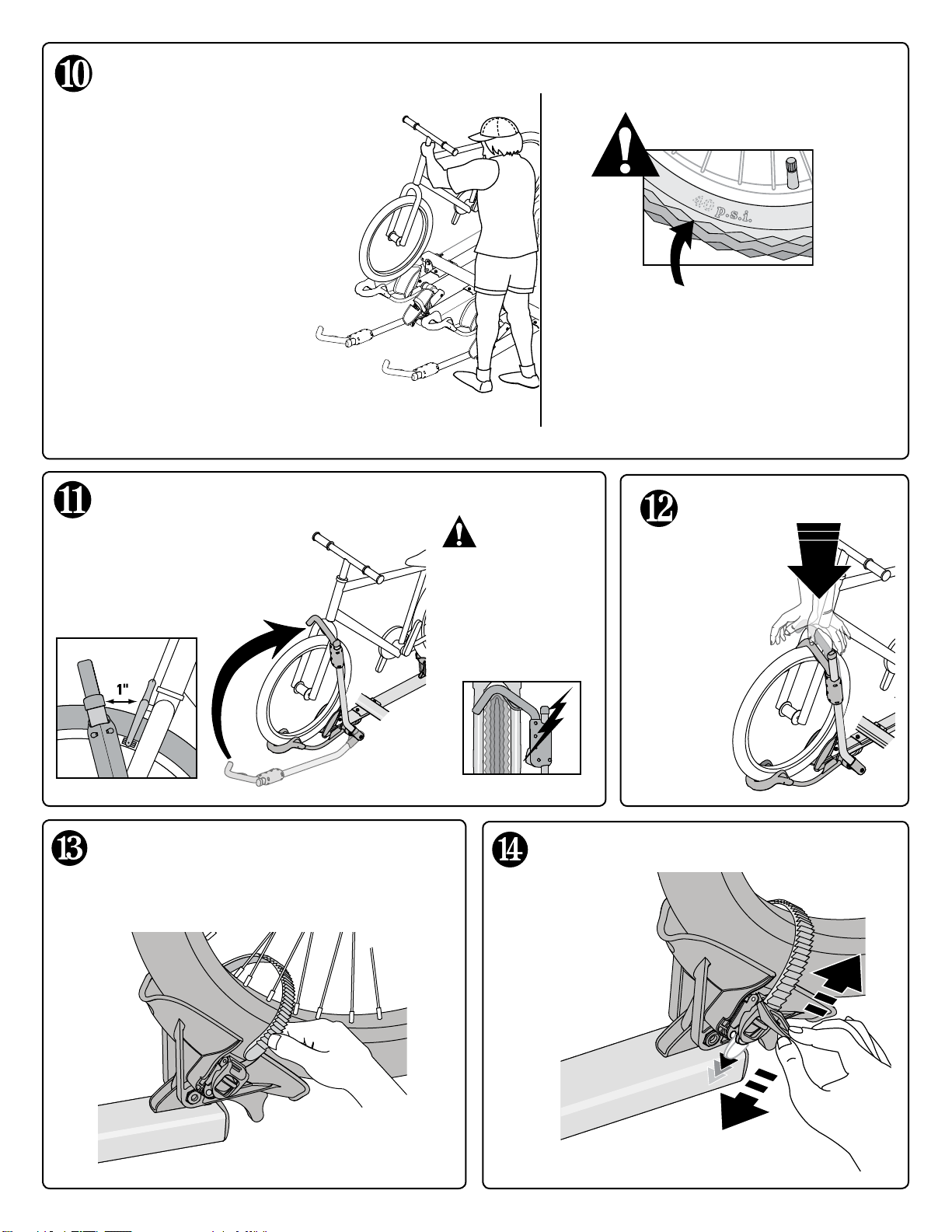

load heavIest BIKe fIrst.
Rotate the pivot arm
up until the hook
rests on the bike tire
1" from the brakes.
swIng pIvot arm Into place. secure the hooK.
Compress the
hook against
the wheel by
applying firm
pressure.
CAUTION:
If any part of your bike
comes in contact with
the red trigger, do not
use this carrier with
that bike.
Always load your bikes with
the heaviest closest to the
vehicle, and the lightest
farthest from the vehicle.
Make sure your
tires are filled to
recommended
pressure found
on the tire.
Feed the strap through
the spokes of wheel.
Rotate the wheel
slightly, if necessary.
secure rear wheel straps.
• Insert the strap end
through the top of the
ratchet buckle.
• Be sure the pad rests
on the rim.
Move the ratchet tab up and
down to tighten the strap.
tIghten rear wheel straps.

1033443A-5/18

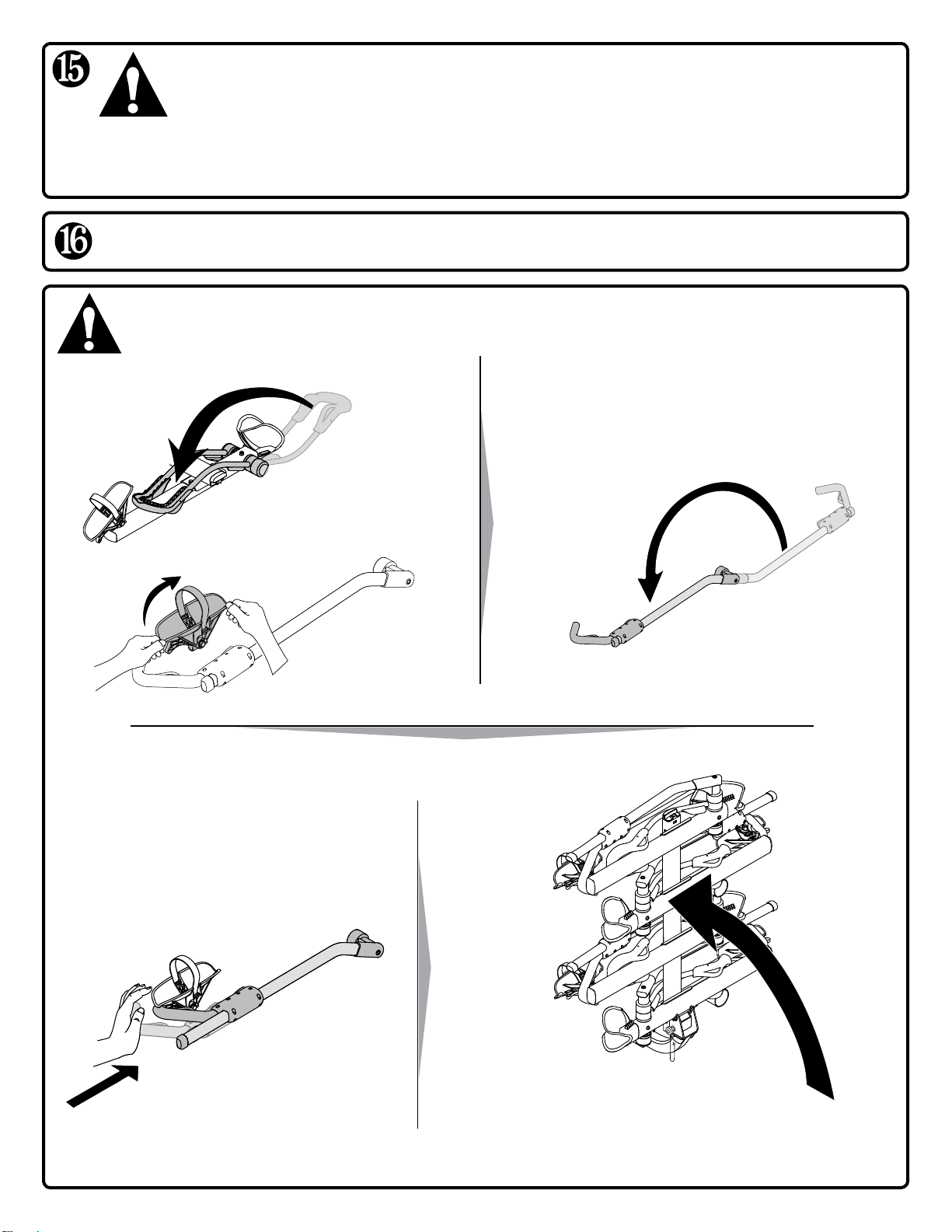

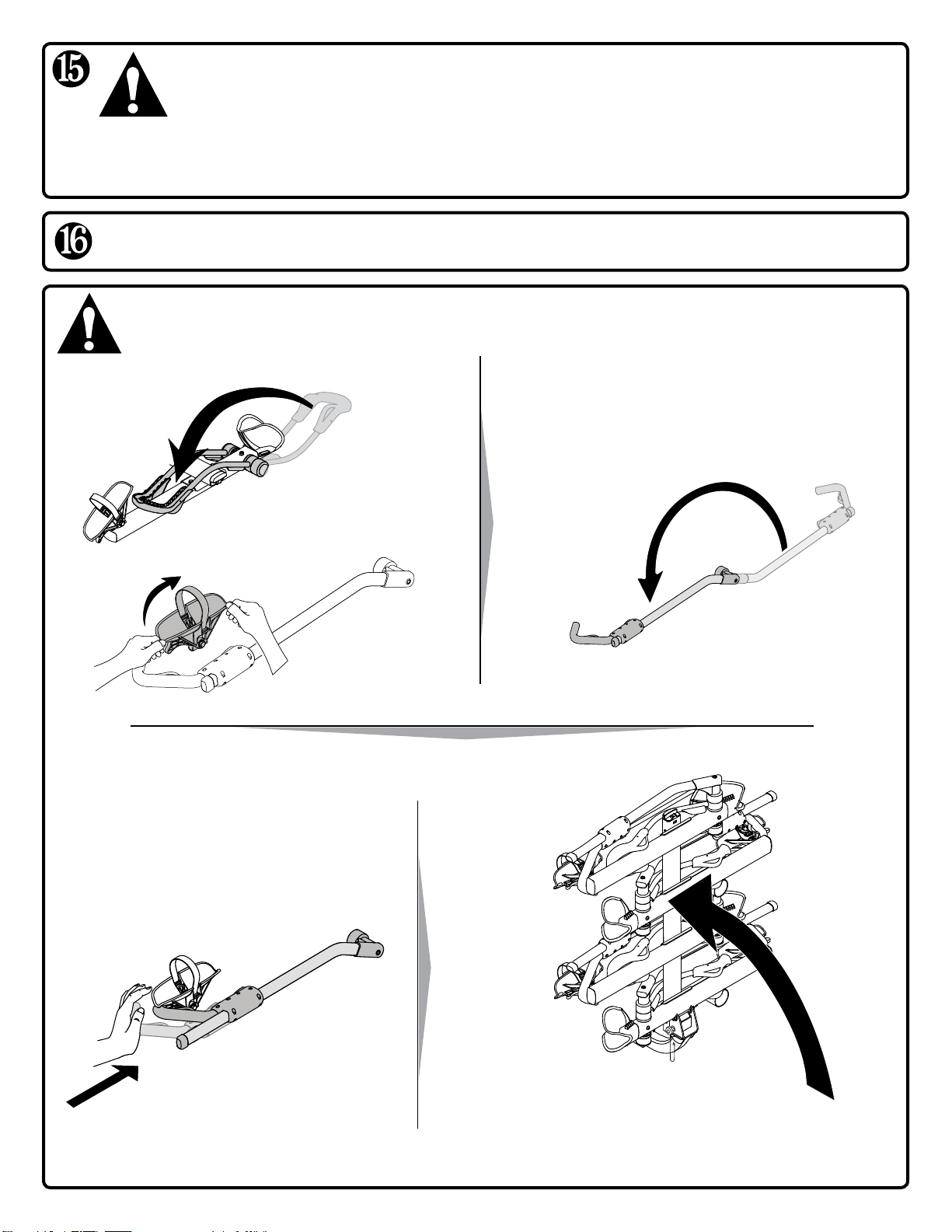

• PUSH HOOKS AGAINST TIRES.
• REAR WHEELS SECURED BY RATCHET STRAPS.
• BE SURE ALL HARDWARE IS SECURED ACCORDING TO
INSTRUCTIONS.
• ALWAYS SECURE PIVOT ARM WHEN TRAY IS EMPTY.
checK the
InstallatIon
Before drIvIng
awaY.
read all warnIngs on neXt page Before drIvIng awaY.
Slide the hook
against the rear
wheel cradle.
• Remove pin and safety clip.
• Lift frame.
• Replace pin and safety clip.
secure pIvot arms when not In use.
when not carrYIng BIKes alwaYs fold holdup up.
Tilt wheeltray
inboard.
Fold wheeltray
inboard.
Rotate pivot
arm inboard.

1033443A-6/18
TECHNICAL ASSISTANCE OR REPLACEMENT PARTS:
GO ONLINE: WWW.YAKIMA.COM
Contact your dealer or call
[phone]
Monday through Friday
7:00 am to 5:00 pm PST
K e e p t h e s e I n s t r u c t I o n s !
Attachment hardware can loosen over time. Check before each use, and tighten if necessary.
Failure to obey load limits can result in property damage, personal injury, or death.
• Never drive off-road with bicycles loaded.
• Do not install on trailers, campers, or RVs.
• Do not position bicycle tires near vehicle’s hot
exhaust.
• Do not install if spare tire causes interference
with bikes or folded carrier.
BIKes:
• Make sure your tires are filled to recommended
pressure found on the tire.
• Do not carry tandem or recumbent bikes.
• Do not transport bicycles with attached baby
seats, panniers, wheel covers, full bike covers
or motors.
Important load lImIts:
total load for 4 BIKes not to eXceed 200 lBs.
Install thIs
product on 2"
receIvers onlY.
Remove this rack before entering an automatic car
wash, and when not in use.
MAINTENANCE: Periodically use non-water soluble
lubricant on moving metal parts. Use a soft cloth with water
and mild detergent to clean rubber parts.
In addition, some undersized
receivers may not accept this
product. If you do not know the
capabilities of your hitch receiver,
consult an automotive professional.
• Do not use with a
hitch-extender.
This product is covered by YAKIMA’s
“Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty, go online to www.yakima.com
or email us at [email protected]
or call [phone]

HoldUp Plus2
1033443A-7/18
avertIssement Important:
Il est ImpÉratIf que les porte-bagages et les accessoIres yakIma soIent correctement et solIdement
fIxÉs au vÉhIcule. un montage mal rÉalIsÉ pourraIt provoquer un accIdent d’automobIle, quI pourraIt
entraÎner des blessures graves ou mÊme la mort, À vous ou À d’autres personnes. vous Êtes responsable
de l’InstallatIon du porte-bagages et des accessoIres sur votre vÉhIcule, d’en vÉrIfIer la solIdItÉ avant
de prendre la route et de les Inspecter rÉgulIÈrement pour en contrÔler l’État, l’ajustement et l’usure.
vous deveZ donc lIre attentIvement toutes les InstructIons et tous les avertIssements accompagnant
votre produIt yakIma avant de l’Installer et de l’utIlIser. sI vous ne compreneZ pas toutes les InstructIons
et tous les avertIssements, ou sI vous n’aveZ pas de compÉtences en mÉcanIque et ne compreneZ pas
parfaItement la mÉthode de montage, vous devrIeZ faIre Installer le produIt par un professIonnel.

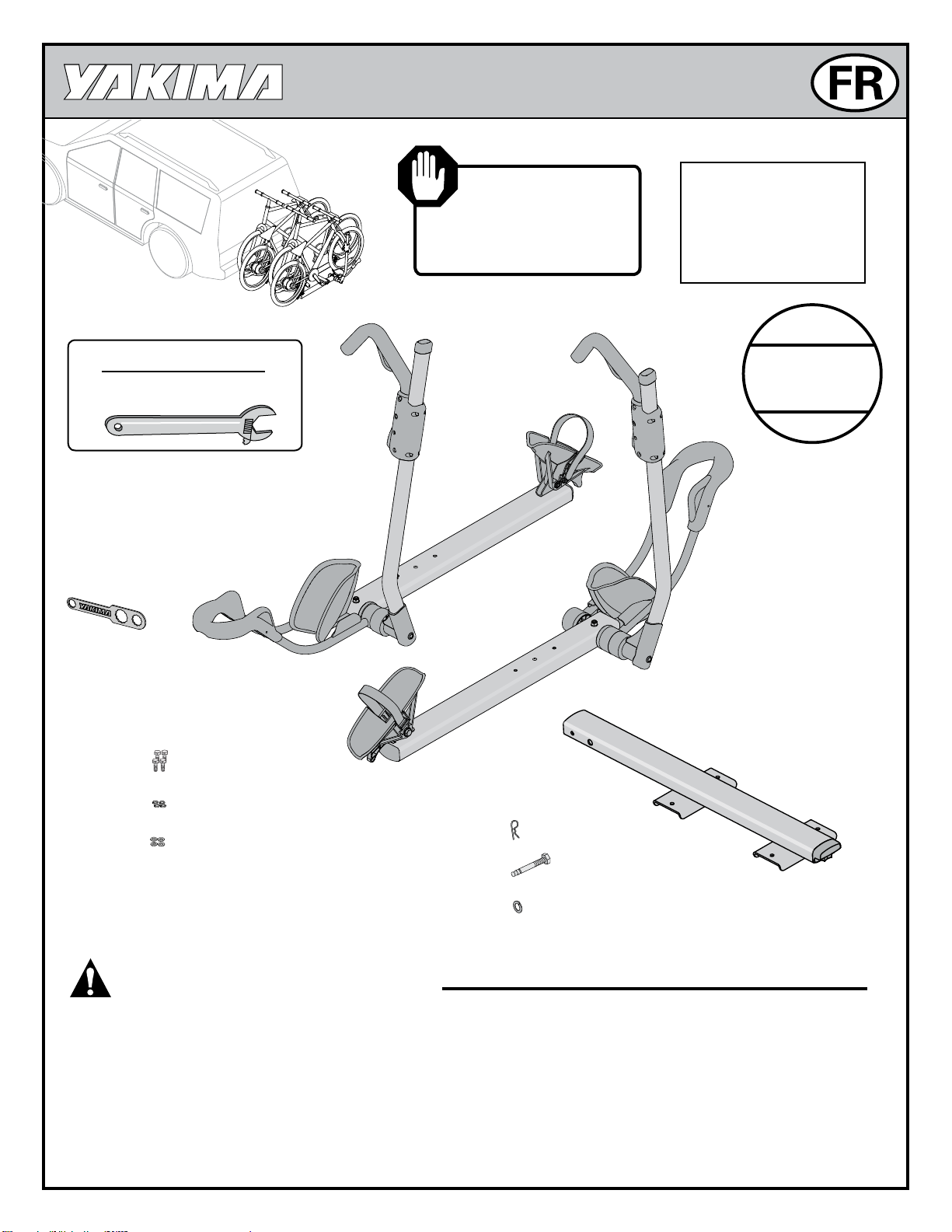

BROCHE DE SÛRETÉ (X 1) BASE (1X)
CLÉ (X 1)
SUPPORT ARRIÈRE (X 1)
SUPPORT AVANT (X 1)
BOULON (X 1)
RONDELLE DE SÉCURITÉ (X 1)
BOULONS (X 4)
RONDELLES DE
SÉCURITÉ (X 4)
RONDELLES (X 4)
Pour
votre sécurité
Validation de
la garantie
en ligne
YAKIMA.com
n'Installer ce
produIt Que sur
le holdup pour
attelage de 51 mm
(2 po).
Trousse de sécurité
incluse :
voir les instructions
additionnelles pour
son installation.
outIls nÉcessaIres:
clé à molette

1033443A-8/18
enlever le Bouchon
d'eXtrÉmItÉ du holdup.
À l'aide d'un tournevis plat, enlever le
bouchon d'extrémité du HoldUp.
enfIler la Base du plus2
dans le holdup.
Enfiler la base du
Plus2 dans le tube du
HoldUp, en alignant
les trous.
Aligner
Installer le
Boulon prIncIpal. • Enfiler le
boulon et le
rondelle de
sécurité dans
l'ordre illustré.
• Serrer avec la
clé à molette.
relever le porte-vÉlo en
posItIon vertIcale
fIXer le premIer support À la Base.
Aligner les trous du support sur ceux de la base.
SUPPORT INFÉRIEUR :
IMPORTANT : le support inférieur
est celui sans le logo Yakima.
Placer la courroie crantée à droite
et le bras pivotant à gauche.
Bras
pivotant
Courroie
crantée
• Enfiler les boulons,
les rondelles et les
rondelles de sécurité
dans l'ordre illustré.
• Serrer avec la clé
fournie.
• Enlever la broche et la goupille de la base.
• Relever la base.
• Remettre en place la goupille et sa broche.

1033443A-9/18
raBattre le Bras pIvotant.
S'assurer que le bras pivotant
est rabattu vers le bas.
se prÉparer au chargement.
Engager la sangle
dans la fente qui se
trouve derrière.
Libérer la courroie
crantée en appuyant sur
le bouton de la boucle.
raBattre le porte-vÉlo.
fIXer le deuXIÈme support À la Base.
Aligner les trous du support sur ceux de la base.
SUPPORT SUPÉRIEUR :
IIMPORTANT : le support
supérieur est celui avec le
logo Yakima.
Placer la courroie crantée à
gauche et le bras pivotant à
droite.
Bras
pivotant
Courroie
crantée
• Enfiler les boulons,
les rondelles et les
rondelles de sécurité
dans l'ordre illustré.
• Serrer avec la clé
fournie.
• Enlever la broche et la
goupille de la base.
• Rabattre le porte-vélo.
• Remettre en place la
goupille et sa broche.

1033443A-10/18
charger d'aBord le vÉlo le plus lourd.
Redresser le bras
pivotant de manière
que le crochet porte
sur le pneu à 2,5 cm
(1 po) du frein.
Basculer le Bras pIvotant en place. serrer le
crochet.
Appuyer
le crochet
contre le pneu
en appliquant
une bonne
pression.
ATTENTION:
Si une partie quelconque
du vélo touche au
bouton rouge, ne pas
utiliser ce porte-vélo
pour transporter cette
bicyclette.
Toujours charger le vélo
le plus lourd près du
véhicule et le plus léger
le plus loin du véhicule.
S'assurer que
les pneus
sont gonflés
à la pression
recommandée
indiquée sur le
flanc.
Enfiler la sangle
entre les rayons.
Au besoin, tourner
un peu la roue.
enfIler la sangle dans la
roue arrIÈre.
• Enfiler le bout de
la sangle dans le
sommet du cliquet.
• Vérifier que le
coussinet porte sur
la jante.
Actionner la patte du cliquet de
haut en bas pour serrer la sangle.
serrer la sangle de la
roue arrIÈre

1033443A-11/18
• APPUYER LES CROCHETS CONTRE LES PNEUS.
• VÉRIFIER QUE LES ROUES ARRIÈRE SONT BIEN RETENUES PAR LES SANGLES
CRANTÉES.
• S'ASSURER QUE LE MONTAGE EST SOLIDE ET CONFORME AUX INSTRUCTIONS.
• TOUJOURS IMMOBILISER LE BRAS PIVOTANT SI UN VÉLO N'EST PAS CHARGÉ.
vÉrIfIer le
montage avant
de prendre la
route.
lIre tous les avertIssements de la page suIvante
avant de prendre la route.
Faire coulisser le crochet
contre la gouttière de
roue arrière.
ImmoBIlIser le Bras pIvotant sI un vÉlo n'est pas chargÉ.
Quand on ne transporte pas de vÉlo, touJours relever le
porte-vÉlo contre le vÉhIcule.
Incliner la gouttière
de roue vers
l'intérieur.
Replier la
gouttière de roue
vers l'intérieur.
Replier le bras
pivotant vers
l'intérieur.
• Enlever la broche et la goupille de la base.
• Relever la base.
• Remettre en place la goupille et sa broche.

1033443A-12/18
RENSEIGNEMENTS TECHNIQUES OU PIÈCES DE RECHANGE :
ALLER EN LIGNE AU WWW.YAKIMA.COM
Contacter votre dépositaire ou appeler au [phone],
du lundi au vendredi entre 7h et 17h, heure du Pacique.
c o n s e r v e r c e s I n s t r u c t I o n s !
Les dispositifs de fixation peuvent se desserrer à la longue. Les inspecter avant chaque
utilisation et les resserrer au besoin. Si l'on ne respecte pas les limites de charge, on risque de
provoquer des dommages, des blessures ou même la mort.
• Ne jamais rouler hors route si des vélos sont chargés.
• Ne pas poser ce porte-vélo sur une remorque, une
autocaravane ou un véhicule récréatif.
• Éloigner les pneus des vélos de la chaleur de
l'échappement du véhicule.
• Ne pas poser ce porte-vélo si la présence de la roue de
secours gêne le chargement des vélos ou empêche de
relever le porte-vélo.
vÉlos :
• S'assurer que les pneus sont gonflés à la pression
recommandée indiquée sur le flanc.
• Ne pas transporter de tandems ou de vélos surbaissés
("couchés").
• Ne pas transporter de bicyclettes munies d'un siège de
bébé , de sacoches, de housses de roues, d'une housse
de vélo complète ou d'un moteur.
lImItes de charges Importantes
la charge totale pour 4 vÉlos ne doIt pas dÉpasser 90 Kg (200 lB).
n'Installer ce produIt
Que sur un attelage
de 51 mm (2 po).
Enlever le porte-vélo avant de passer dans un lave-auto
automatique, et quand il ne sert pas.
ENTRETIEN: Lubrifier de temps à autre les pièces métalliques mobiles
avec un lubrifiant non soluble à l'eau. Nettoyer les pièces en caoutchouc
avec un chiffon, de l'eau et un savon doux.
Par ailleurs, il est possible que
certains attelages plus petits
n'acceptent pas ce produit. Si l'on
ne connaît pas la solidité du tube
d'attelage du véhicule, consulter un
professionnel de l'automobile.
• Ne pas employer avec
une rallonge d'attelage.
Ce produit est couvert par la garantie limitée « Tant que durera notre
histoire d'amour » YAKIMA. Pour se procurer une copie de cette garantie,
aller en ligne à www.yakima.com ou nous envoyer un courriel à
[email protected] ou appeler au [phone].

HoldUp Plus2
1033443A-13/18
avIso Importante
es fundamental que todos los bastIdores y accesorIos yakIma estÉn fIjados de manera correcta y segura
al vehÍculo. una InstalacIÓn defIcIente podrÍa causar un accIdente automovIlÍstIco y provocar herIdas
graves o la muerte a usted o a terceros. usted es responsable de la fIjacIÓn segura de los bastIdores
y accesorIos al vehÍculo. verIfIcando las unIones y amarres antes de utIlIZarlos e InspeccIonando
perIÓdIcamente el ajuste de los productos, su desgaste y posIbles daÑos. por ello, debe leer y comprender
todas las InstruccIones y advertencIas que vIenen con los productos yakIma antes de Instalarlos o
usarlos. sI no entIende todas las InstruccIones y advertencIas, o no tIene experIencIa en mecÁnIca o no
estÁ famIlIarIZado con los procedImIentos de InstalacIÓn, haga Instalar el producto por un profesIonal,
como un mecÁnIco o un carrocero calIfIcado.
CLIP DE
SEGURIDAD (1X) BASE (1X)
LLAVE (1X)
CONJUNTO SOPORTE PARA
RUEDA TRASERA (1X)
CONJUNTO SOPORTE PARA
RUEDA DELANTERA (1X)
PASADOR (1X)
ARANDELA DE
CIERRE (1X)
TORNILLOS (4X)
ARANDELAS DE
CIERRE (4X)
ARANDELAS (4X)
Para su
seguridad
Registro de
garantía en
línea
YAKIMA.com
Instale este
producto en la
versIÓn para
enganche de 2"
del holdup.
Kit de seguridad incluido:
Consulte las instrucciones
adicionales para la
instalación.
HERRAMIENTAS NECESARIAS:
llaves ajustables

1033443A-14/18
retIre el eXtremo
del holdup.
Utilice un destornillador de cabeza plana
para retirar el extremo del HoldUp.
Inserte la Base plus2 en el holdup.
Inserte la base Plus2
en el tubo del HoldUp y
alinee los agujeros.
Alinear
Instale el pasador prIncIpal.
•Inserte el
pasador, y la
arandela de
cierre en el
orden indicado.
• Apriete con la
llave ajustables.
gIre hasta la posIcIÓn
vertIcal.
fIJe la prImera BandeJa a la Base.
Haga corresponder los agujeros de la base con los de la bandeja.
BANDEJA INFERIOR:
IMPORTANTE: La bandeja inferior
no tiene el logo de Yakima.
La correa de rueda está a su
derecha y el brazo de pivote a su
izquierda.
brazo de
pivote
correa de
rueda
• Inserte el tornillo, la
arandela de cierre
y la arandela, en el
orden indicado.
• Apriete con la llave
incluida.
• Quite el perno y el clip de seguridad.
• Levante el bastidor.
• Coloque nuevamente el perno y el clip de seguridad.

1033443A-15/18
plIegue el BraZo de pIvote
hacIa aBaJo.
Asegúrese de que el brazo de pivote
está plegado hacia abajo.
prepÁrese para cargar.
Guarde la correa
en la ranura de la
parte posterior del
soporte de rueda.
Libere la correa de rueda
presionando la palanca
de la hebilla.
plIegue el holdup
hacIa aBaJo.
fIJe la segunda BandeJa a la Base.
Haga corresponder los agujeros de la base con los de la bandeja.
BANDEJA SUPERIOR:
IMPORTANTE: La bandeja
superior tiene el logo Yakima.
La correa de rueda está a su
izquierda y el brazo de pivote a
su derecha.
brazo de
pivote
correa de
rueda
• Inserte el tornillo, la
arandela de cierre y la
arandela, en el orden
indicado.
• Apriete con la llave
incluida.
• Quite el perno y el
clip de seguridad.
• Pliegue el HoldUp
hacia abajo.
• Coloque nuevamente
el perno y el clip de
seguridad.

1033443A-16/18
cargue prImero la BIcIcleta mÁs pesada.
Gire el brazo de pivote hasta
que el gancho se apoye en
el neumático de la bicicleta,
a 1" de los frenos.
lleve el BraZo de pIvote a su posIcIÓn. asegure el
gancho.
Presione
firmemente el
gancho contra
la rueda.
ATENCIÓN: Si alguna
parte de la bicicleta
toca el gatillo rojo, no
use el portabicicletas
con esa bicicleta.
Cargue siempre las bicicletas de manera que la más
pesada quede pegada al vehículo y que la más liviana
quede más retirada del mismo.
Asegúrese
de que sus
neumáticos
están inflados
con la presión
indicada en los
mismos.
Pase la correa entre los
rayos de la rueda.
Gire un poco la rueda,
si es necesario.
asegure la correa de la
rueda trasera.
• Inserte el extremo
de la correa a través
de la parte superior
de la hebilla de
cremallera.
• Cerciórese de que la
almohadilla queda
sobre la llanta.
Tire hacia arriba y abajo de la lengüeta de
la cremallera para ajustar la correa.
aJuste la correa de la
rueda trasera.

1033443A-17/18
• EMPUJE LOS GANCHOS CONTRA LOS NEUMÁTICOS.
• LAS RUEDAS TRASERAS DEBEN ESTAR ASEGURADAS POR CORREAS DE
CREMALLERA.
• CERCIÓRESE DE QUE TODO EL EQUIPO ESTÁ ASEGURADO SEGÚN LAS
INSTRUCCIONES.
• SIEMPRE ASEGURE EL BRAZO DE PIVOTE CUANDO LA BANDEJA ESTÁ VACÍA.
verIfIQue la
InstalacIÓn
antes de
partIr.
lea todas las advertencIas de la pÁgIna
sIguIente antes de partIr.
Deslice el gancho
contra la cuna de la
rueda trasera.
asegure los BraZos de pIvote cuando no se usan.
cuando no transporta BIcIcletas, sIempre mantenga el
holdup plegado hacIa arrIBa.
Incline el soporte
de rueda hacia
adentro.
Pliegue el soporte
de rueda hacia
adentro.
ire el brazo de
pivote hacia
adentro.
• Quite el perno y el clip de seguridad.
• Levante el bastidor.
• Coloque nuevamente el perno y el clip de seguridad.

1033443A-18/18
SI NECESITA ASISTENCIA TÉCNICA O REPUESTOS:
VISITE: WWW.YAKIMA.COM
Contacte un vendedor o llame al: [phone]
De lunes a viernes
de 7:00 AM a 5:00 PM, hora del Pacíco.
¡ c o n s e r v e e s t a s I n s t r u c c I o n e s !
Las piezas de montaje pueden aflojarse con el tiempo. Verifique antes de cada uso
y ajuste si es necesario. Si no se respetan las cargas límites se pueden provocar
daños materiales, heridas corporales o la muerte.
• Nunca conduzca fuera de la ruta cargado con
bicicletas.
• No lo instale en remolques, casas rodantes o RV.
• No coloque los neumáticos de la bicicleta cerca del
escape caliente del vehículo.
• No lo instale si la rueda de auxilio interfiere con las
bicicletas o el portabicicletas plegado.
BICICLETAS:
• Asegúrese de que sus neumáticos están inflados con la
presión indicada en los mismos.
• No transporte bicicletas en tándem o plegables.
• No transporte bicicletas con asientos para bebés,
cestas, guardabarros, cubrebicicletas o motores.
lÍmItes de carga Importantes:
la carga total de las 4 BIcIcletas no deBe eXceder 90 Kg.
Instale este
producto solamente
en receptores de 2".
Quite este equipo antes de entrar en un lavadero automático
de vehículos y cuando no lo utilice.
MANTENIMIENTO: Utilice periódicamente un lubricante no soluble
en agua en las piezas móviles de metal. Utilice un paño blando con
agua y detergente suave para limpiar las piezas de caucho.
Además, algunos receptores de
menor tamaño pueden no aceptar
este producto. Si usted no conoce
la capacidad de su receptor de
enganche, consulte un profesional en
automóviles.
• No lo use con un
alargador de enganche.
GARANTÍA LIMITADA A VIDA “MIENTRAS DURE EL ROMANCE”
Este producto está cubierto por la garantía limitada a vida “mientras dure
el romance” de Yakima. Para obtener una copia de esta garantía, visítenos
en www.yakima.com, envíeno
