Yakima Mako Saddles User manual

MAKO SADDLES
1033395A-1/12
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO
OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS PRIOR
TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ
AND UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION
OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE
AND ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A
PROFESSIONAL INSTALLER SUCH AS A QUALIFIED GARAGE OR AUTO BODY SHOP. Part #1033395 Rev.A

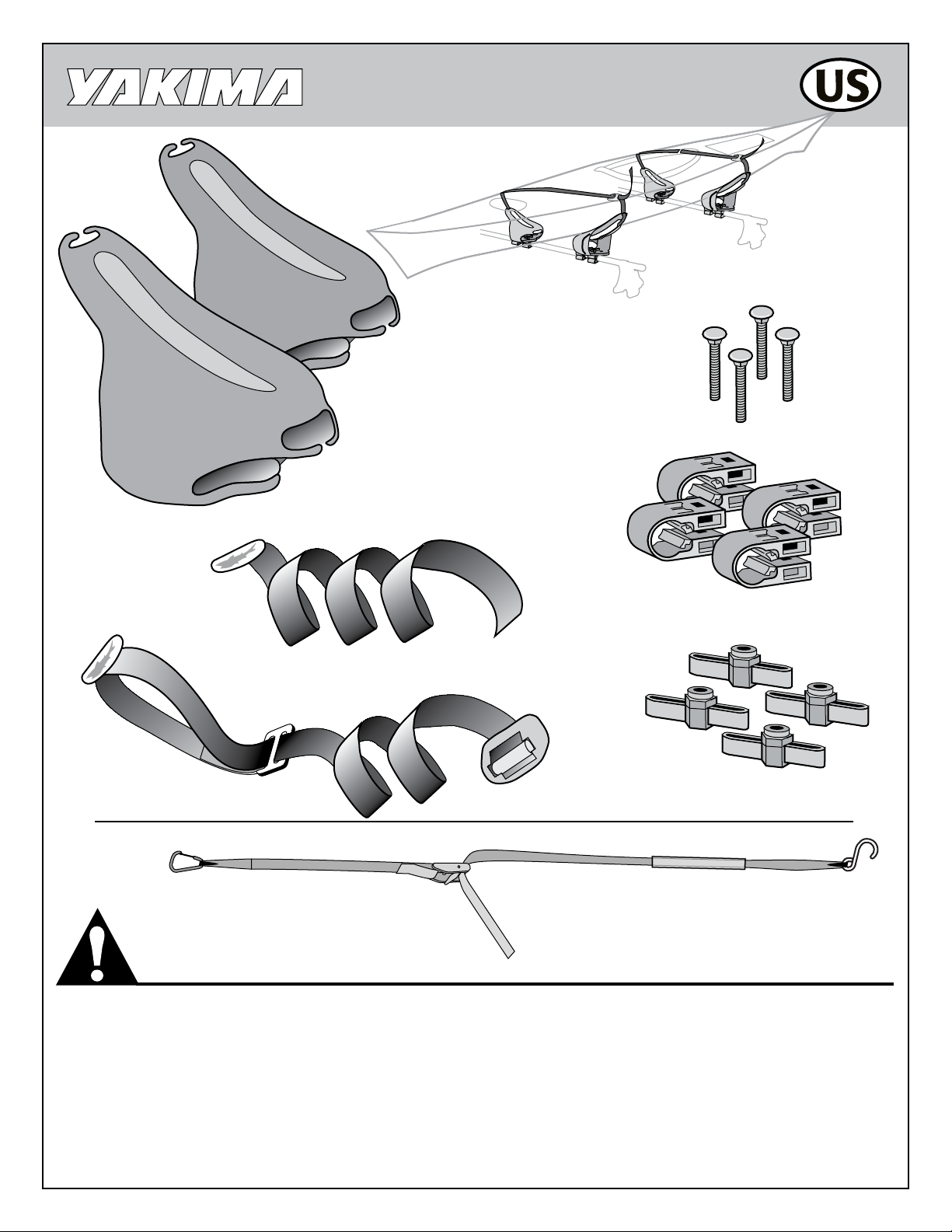

SADDLES (2X)
CARRIAGE BOLTS (4X)
BUCKLE STRAP (1X)
SNAP AROUNDS (4X)
HEX KEYS (4X)
PLAIN STRAP (1X)
(Refer to bow/stern tie down instructions
for correct assembly and installation.)
BOW/STERN TIE DOWN (1X)
MINIMUM CROSSBAR SPREAD 24”

1033395A-2/12

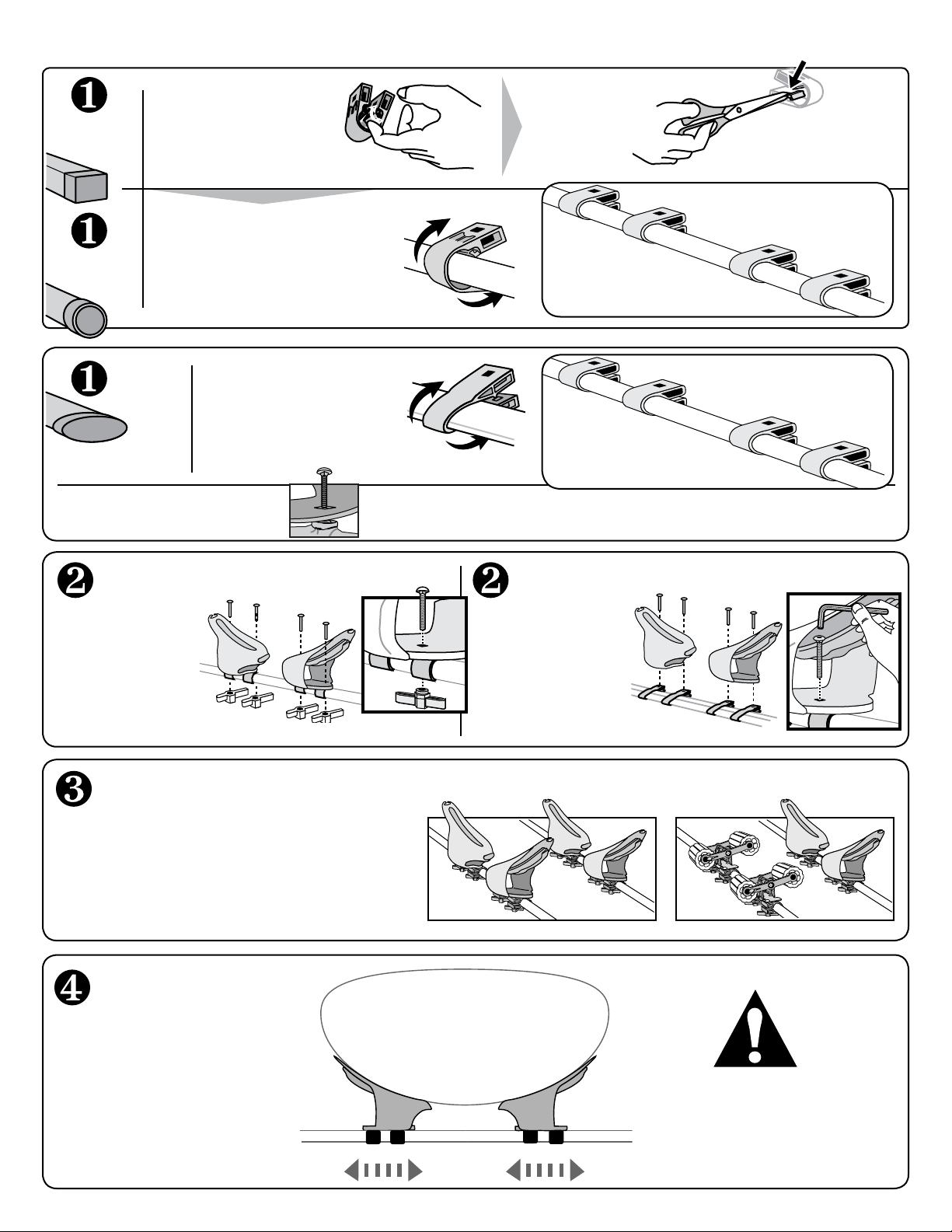

Remove the
tabs with
scissors or
pliers.
Loosen the tabs in the
SnapArounds by bending
them repeatedly.
ROUND
DO YOU HAVE - SQUARE - ROUND - OR FACTORY CROSSBARS?
FACTORY BARS
SQUARE
Attach four SnapArounds to the
front crossbar (2 per saddle).
Attach four MightyMounts to the
front crossbar (2 per saddle).
Follow the Universal MightyMount instructions and
refer to this instruction for correct installation.
UNIVERSAL MIGHTYMOUNT
#03590
(SQUARE continued)
If your MightyMounts require
bar caps, install them now.
ROUND / SQUARE: FACTORY BARS:
• Push bolts through
the saddles and into
the MightyMounts.
• Tighten bolts with
MightyMount
wrench.
INSTALL SECOND SET OF SADDLES OR ROLLERS.
CENTER CRAFT ON SADDLES
• Place craft in saddles.
• Adjust position of
saddles as needed.
• Completely tighten all
bar attachments.
LOAD YOUR CRAFT
Loosen attachment hardware
completely before sliding
saddles along crossbars.
Tighten all bar attachments.
SADDLES:
• Repeat installation for second
set of saddles,
YAKIMA HULLYROLLERS:
• Follow installation instructions
in HullyRollers kit.
• Push bolts through
saddles and into
SnapArounds.
• Attach hex keys
and tighten.

1033395A-3/12
• Loop straps through
saddle, placing straps
in groove on underside
of each pad.
• Insert shark
chucks securely
into slot in nose
of each saddle.
INSTALL STRAPS
OUTBOARD INBOARD
• Insert end of plain strap into
buckle as shown.
• Pull strap ends to
tighten.
TIGHTEN STRAPS
• Test movement by rocking boat.
• Tighten again if loose.
• READ ALL CAUTIONS AND LIMITS ON NEXT PAGE.
BEFORE DRIVING AWAY
Secure front and rear of boat to
vehicle with bow/stern tie downs.
Refer to bow/stern tie down instructions for correct
assembly and installation.
Failure to secure front and rear of long loads to
ends of vehicle can result in property damage,
personal injury, or death.
• Insert PLAIN STRAP
into notch at top of
outboard saddle.
• Insert BUCKLE STRAP
into notch at top of
inboard saddle.

1033395A-4/12
IF YOU REMOVE YOUR CARRIER, FOLLOW INSTRUCTIONS TO INSTALL AGAIN.
Follow safety checks in accessory instructions before every installation.
REAR HATCH
Some longer loads may prevent the
rear hatch from fully opening.
ALWAYS USE CAUTION WHEN
OPENING YOUR HATCH.
ANTENNA
Antenna on the roof may
need to be removed to
prevent interference
with long loads.
WARNING: BE SURE ALL HARDWARE IS SECURED ACCORDING TO INSTRUCTIONS. ATTACHMENT
HARDWARE CAN LOOSEN OVER TIME. CHECK BEFORE EACH USE, AND TIGHTEN IF NECESSARY.
MAINTENANCE: Use non-water soluble lubricant
on screws. Use a soft cloth with water and
mild detergent to clean plastic parts.
REMOVE ACCESSORY BEFORE ENTERING AN
AUTOMATIC CAR WASH.
TECHNICAL ASSISTANCE
OR REPLACEMENT PARTS
Contact your dealer or call
[phone]
Monday through Friday,
7:00 AM to 5:00 PM, PST
KEEP THESE INSTRUCTIONS!
This product is covered by YAKIMA’s “Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty, go online to www.yakima.com
or email us at [e-mail] or call [phone]
WEIGHT LIMITS
Follow the YAKIMA Fit List for your rack’s weight limit.
DO NOT EXCEED THE WEIGHT LIMIT OF YOUR VEHICLE’S RACKS.
Maximum weight is 165 lbs. (75 kg) unless otherwise noted.

MAKO SADDLES
1033395A-5/12
AVERTISSEMENT IMPORTANT
IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT CORRECTEMENT ET SOLIDEMENT FIXÉS AU
VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI POURRAIT ENTRAÎNER DES
BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES PERSONNES. VOUS ÊTES RESPONSABLE DE L’INSTALLATION DU
PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE VÉHICULE, D’EN VÉRIFIER LA SOLIDITÉ AVANT DE PRENDRE LA ROUTE ET DE LES
INSPECTER RÉGULIÈREMENT POUR EN CONTRÔLER L’ÉTAT, L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT
TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER
ET DE L’UTILISER. SI VOUS NE COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI VOUS N’AVEZ
PAS DE COMPÉTENCES EN MÉCANIQUE ET NE COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE MONTAGE, VOUS DEVRIEZ FAIRE
INSTALLER LE PRODUIT PAR UN PROFESSIONNEL, COMME UN MÉCANICIEN OU UN CARROSSIER COMPÉTENT.
SELLES (X 2)
BOULONS À TÊTE
BOMBÉE (X 4)
SANGLE AVEC BOUCLE (X 1)
COLLIERS
SNAPAROUND
(X 4)
ÉCROUS À AILETTES (X 4)
SANGLE SANS BOUCLE (X 1)
(Suivre les instructions accompagnant
cette sangle concernant son montage
et son utilisation)
SANGLE D'ARRIMAGE AVANT/
ARRIÈRE (X 1)
DISTANCE MINIMALE ENTRE LES BARRES
TRANSVERSALES : 60 CM (24 PO)

1033395A-6/12
Enlever les
cales avec des
ciseaux ou des
pinces.
Assouplir les cales des
colliers SnapAround en
les pliant plusieurs fois.
RONDES
LES BARRES TRANSVERSALES SONT-ELLES CARRÉES, RONDES OU BARRES D’ORIGINE ?
BARRES
D’ORIGINE
CARRÉES
Enfiler 4 colliers MightyMount (2
par selle) sur la barre avant.
S'il faut des cales pour les
colliers MightyMount, les poser
maintenant.
Suivre les instructions accompagnant les colliers MightyMount
universels et consulter les présentes instructions quant à leur pose.
COLLIERS MIGHTYMOUNT
UNIVERSELS N°03590
(suite des CARRÉES)
Enfiler 4 colliers SnapAround
(2 par selle) sur la barre avant.
RONDES / CARRÉES: BARRES D’ORIGINE:
• Enfiler les boulons à
travers la selle, puis
dans les colliers
MightyMount.
• Serrer avec la clé.
POSER LA DEUXIÈME PAIRE DE SELLES OU DE ROULEAUX.
CENTRER L'EMBARCATION SUR
LES SELLES
• Déposer l'embarcation
sur les selles.
• Régler la position des
selles selon la forme de
la coque.
• Terminer le serrage des
colliers sur les barres.
CHARGER
L'EMBARCATION
Desserrer complètement les
boulons pour faire coulisser les
selles sur les barres.
Bien resserrer les boulons des
colliers sur les barres.
SELLES :
• Procéder de la même manière pour
poser la deuxième paire de selles.
HULLYROLLER DE YAKIMA :
• Suivre les instructions qui
accompagnent les rouleaux HullyRoller.
• Enfiler les boulons à
travers la selle, puis
dans les colliers
SnapAround.
• Mettre en place les
écrous à ailettes et
les serrer.

1033395A-7/12
• Faire passer les
sangles à travers la
selle, en la plaçant
dans la rainure se
trouvant sous de la
garniture.
• Placer
fermement la
retenue en forme
de requin dans
le bout de la
selle.
POSER LES SANGLES
EXTÉRIEUR INTÉRIEUR
• Enfiler le bout de la sangle
sans boucle dans la boucle
tel qu'illustré.
• Serrer les
sangles.
SERRER LES SANGLES
AVANT DE PRENDRE LA ROUTE
• Vérifier la solidité du montage en balançant
l'embarcation.
• Serrer les sangles ou les boulons un peu
plus s'il y a du jeu.
• LIRE TOUS LES AVERTISSEMENTS ET
RESPECTER LES LIMITES FIGURANT À LA
PAGE SUIVANTE.
Attacher l'avant et l'arrière de
l'embarcation au véhicule à l'aide
des sangles d'arrimage spéciales.
Suivre les instructions accompagnant ces sangles
concernant leur montage et leur utilisation.
Toujours attacher le bout des charges longues
à l'avant et à l'arrière du véhicule, sous peine
de risquer de provoquer des dommages, des
blessures ou même la mort.
• Enfiler la sangle
SANS BOUCLE
dans la coche au
sommet de la selle
extérieure.
• Enfiler la sangle AVEC
BOUCLE dans la coche
au sommet de la selle
intérieure.

1033395A-8/12
SI L'ON ENLÈVE LE PORTE-EMBARCATION, SUIVRE LES INSTRUCTIONS POUR LE REMETTRE EN PLACE.
Respecter les consignes de sécurité figurant dans les instructions avant chaque montage.
HAYON
Certaines charges particulièrement
longues pourraient empêcher d'ouvrir
complètement le hayon.
TOUJOURS OUVRIR LE HAYON AVEC
PRUDENCE.
ANTENNE
Il faudra peut-être enlever
l'antenne du toit si elle gêne les
charges longues.
ATTENTION : S'ASSURER QUE LE MONTAGE EST SOLIDE ET CONFORME AUX INSTRUCTIONS.
LES DISPOSITIFS DE FIXATION PEUVENT SE DESSERRER À LA LONGUE. LES INSPECTER AVANT
CHAQUE UTILISATION ET LES RESSERRER AU BESOIN.
ENTRETIEN : lubrifier les boulons avec un lubrifiant non
soluble à l'eau. Nettoyer les pièces en plastique avec un
chiffon, de l'eau et un savon doux.
ENLEVER L'ACCESSOIRE AVANT DE PASSER DANS UN
LAVE-AUTO AUTOMATIQUE.
RENSEIGNEMENTS
TECHNIQUES OU PIÈCES
DE RECHANGE, prière de
contacter votre dépositaire ou
appeler au [phone], du
lundi au vendredi entre 7h et
17h, heure du Pacifique.
CONSERVER CES INSTRUCTIONS!
Ce produit est couvert par la garantie limitée « Tant que durera notre histoire d'amour » YAKIMA.
Pour se procurer une copie de cette garantie, aller en ligne à www.yakima.com ou nous envoyer
un courriel à [e-mail] ou appeler au [phone].
LIMITE DE CHARGEMENT
Consulter la liste de compatibilité YAKIMA ("Fit list") pour
connaître la limite de chargement. NE PAS DÉPASSER LA LIMITE
DE CHARGEMENT FIXÉE POUR LE PORTE-BAGAGES D'ORIGINE.
La charge maximale est de 75 kg (165 lb) à moins d'indication
contraire.

MAKO SADDLES
1033395A-9/12
AVISO IMPORTANTE!
ES FUNDAMENTAL QUE TODAS LAS PARRILLAS Y ACCESORIOS YAKIMA ESTÉN BIEN COLOCADOS Y ASEGURADOS AL VEHÍCULO.
UNA INSTALACIÓN DEFICIENTE PODRÍA RESULTAR EN ACCIDENTE AUTOMOVILÍSTICO Y PROVOCAR HERIDAS GRAVES O MUERTE
A USTED O A TERCEROS. USTED ES RESPONSABLE DE ASEGURAR LAS PARRILLAS Y ACCESORIOS AL VEHÍCULO, VERIFICANDO
UNIONES Y AMARRES ANTES DE USAR E INSPECCIONANDO EL AJUSTE DE LOS PRODUCTOS, SU DESGASTE Y POSIBLES DAÑOS.
POR ELLO DEBE LEER Y COMPRENDER TODAS LAS INSTRUCCIONES Y ADVERTENCIAS QUE VIENEN CON LOS PRODUCTOS YAKIMA
ANTES DE INSTALARLOS O USARLOS. SI NO ENTIENDE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS, O NO TIENE EXPERIENCIA
EN MECÁNICA O NO ESTÁ FAMILIARIZADO CON LOS PROCEDIMIENTOS DE INSTALACIÓN, HAGA INSTALAR EL PRODUCTO POR UN
PROFESIONAL EN UN GARAGE CONOCIDO O EN UN TALLER DE CARROCERÍA.
ASIENTOS (2)
BULONES PERNO (4)
CORREA CON HEBILLA (1)
BROCHES
SNAPAROUND (4)
TUERCAS
MARIPOSA (4)
CORREA LLANA (1)
(Remítase a las instrucciones del amarre
para proa y popa para un montaje y una
instalación correctos).
AMARRE PARA PROA Y POPA (1)
SEPARACIÓN MÍNIMA ENTRE LAS BARRAS
TRANSVERSALES 24” (60 CM)

1033395A-10/12
Retire las
lengüetas
con tijeras o
alicates.
Desajuste las
lengüetas en los
broches SnapAround,
doblándolas repetidas
veces.
REDONDAS
¿TIENE SU VEHÍCULO BARRAS CUADRADAS, REDONDAS O BARRAS DE FÁBRICA?
BARRAS DE
FÁBRICA
CUADRADAS
(BARRAS CUADRADAS continúa)
Sujete 4 broches SnapAround a la
barra transversal frontal
(2 por asiento).
Sujete 4 broches MightyMount
a la barra transversal frontal
(2 por asiento).
Si sus broches MightyMount
necesitan tapones para barras,
instálelos ahora.
Siga las instrucciones de los broches universales MightyMount y remítase
a estas indicaciones para obtener una instalación correcta.
BROCHES UNIVERSALES
MIGHTYMOUNT (#03590)
REDONDAS / CUADRADAS: BARRAS DE FÁBRICA :
• Introduzca los
bulones perno por
los asientos y luego
páselos a través
de los broches
MightyMount.
• Ajuste con la llave.
INSTALE UN SEGUNDO PAR DE ASIENTOS O UN PAR DE RODILLOS HULLYROLLERS
CENTRE LA CARGA SOBRE LOS
ASIENTOS
• Coloque su equipo sobre
los asientos.
• Ajuste la posición de
los asientos como sea
necesario.
• Ajuste completamente
todas las sujeciones de
la barra.
CARGUE SU EQUIPO
¡Desajuste completamente el herraje de
sujeción antes de deslizar los asientos
por las barras transversales!
¡Ajuste todas las sujeciones de la barra!
ASIENTOS:
• Repita la misma instalación para el
segundo par de asientos.
HULLYROLLERS DE YAKIMA:
• Siga las instrucciones de instalación
indicadas en el kit HullyRollers.
• Introduzca los
bulones perno por
los asientos y luego
páselos a través
de los broches
SnapAround.
• Ajuste con las tuercas mariposa.

1033395A-11/12
• Pase las correas
por el asiento,
por el surco de la
parte inferior de
cada almohadilla.
• Inserte los
sujetadores
firmemente en
las ranuras, en
la nariz de cada
asiento.
INSTALE LAS CORREAS
HACIA AFUERA HACIA ADENTRO
• Inserte el extremo de la
correa llana en la hebilla,
como se muestra.
• Para ajustar, tire
de los extremos
de las correas.
AJUSTE LAS CORREAS
• Revise el movimiento, meciendo el bote.
• Ajuste nuevamente el herraje si está flojo.
• LEA EN LA PÁGINA SIGUIENTE TODAS LAS
PRECAUCIONES NECESARIAS Y LA INFORMACIÓN
RELACIONADA A LOS LÍMITES DE PESO.
ANTES DE SALIR DE VIAJE
Asegure la parte delantera y
trasera del bote al vehículo con el
amarre para proa y popa.
Remítase a las instrucciones del amarre para proa y
popa para un montaje y una instalación correctos.
No asegurar la parte delantera y trasera de
cargas largas a los extremos del vehículo, puede
resultar en daños a la propiedad, lesiones o
incluso la muerte.
• Inserte la CORREA
LLANA en la
ranura, en el tope
del asiento de
afuera.
• Inserte la CORREA
CON HEBILLA en la
ranura, en el tope del
asiento de adentro.

1033395A-12/12
SI USTED RETIRA SU PORTAEQUIPAJES, SIGA NUEVAMENTE LAS INSTRUCCIONES PARA INSTALARLO.
Antes de cada instalación, siga las revisiones de seguridad que se indican en las instrucciones de los accesorios.
PUERTA TRASERA
Algunas cargas largas podrían impedir la
abertura completa de la puerta trasera.
SIEMPRE TOME TODAS LAS
PRECAUCIONES NECESARIAS AL ABRIR
LA PUERTA TRASERA.
ANTENA
Podría necesitar sacar la
antena del techo, para evitar
interferencia con las cargas
largas.
ADVERTENCIA: CERCIÓRESE DE QUE TODO EL HERRAJE ESTÉ ASEGURADO SEGÚN LAS
INSTRUCCIONES INDICADAS. EL HERRAJE AJUSTADO PUEDE AFLOJARSE CON EL TIEMPO.
VERIFÍQUELO ANTES DE CADA USO Y AJÚSTELO SI ES NECESARIO.
MANTENIMIENTO: Use lubricante no soluble en agua para
los tornillos. Use un paño suave y humedecido con agua y
detergente suave para limpiar las piezas de plástico.
RETIRE LOS ACCESORIOS ANTES DE ENTRAR A UN
ESTABLECIMIENTO PARA LAVADO AUTOMÁTICO DE
VEHÍCULOS
ASISTENCIA TÉCNICA O
PIEZAS DE REPUESTO
Comuníquese con su
concesionario o llame al (888)
925-4621, de lunes a viernes,
de 7.00 a 17.00 horas, hora
estándar del Pacífico.
CONSERVE ESTAS INSTRUCCIONES
GARANTÍA LIMITADA A VIDA “MIENTRAS DURE EL ROMANCE”
Este producto está cubierto por la garantía limitada a vida “mientras dure el romance” de Yakima.
Para obtener una copia de esta garantía, visítenos en www.yakima.com, envíenos un correo
electrónico a [e-mail] o llámenos al [phone].
LÍMITES DE PESO
Siga la guía de uso de YAKIMA para informarse sobre el límite
de peso de los rieles.
NO EXCEDA EL LÍMITE DE PESO DE LOS RIELES DE SU VEHÍCULO.
El peso máximo es de 165 libras (75 kg), a menos que se
indique lo contrario.
