Yakima HullRaiser User manual

1033428C-1/15
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO
OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS PRIOR
TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ
AND UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION
OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE
AND ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A
PROFESSIONAL INSTALLER SUCH AS A QUALIFIED GARAGE OR AUTO BODY SHOP. Part #1033428Rev.C

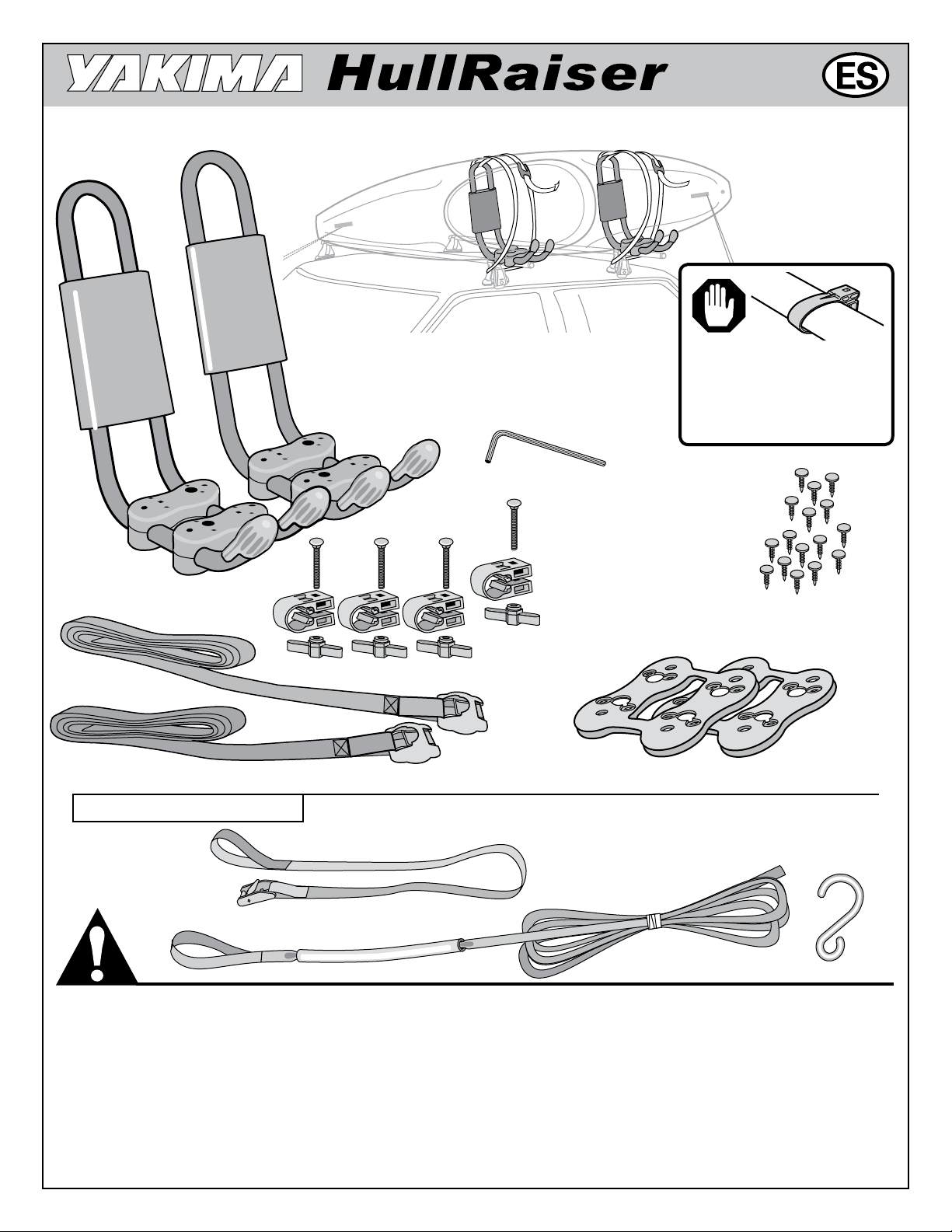

HULL RAISER
(2X)
— CARRIAGE BOLT (4X)
HEAVY DUTY STRAP (2X)
— SNAP AROUND (4X)
— HEX KEY (4X)
MINIMUM CROSSBAR SPREAD 24”
MIGhTyMOuNTs
must use kit #8860007.
See your dealer.
PLUG (16 X)
WRENCH (1X)
BASE PAD (2X)
Steel Hook (2X)
Plain Strap (2X)
Plastic Tube (2X)
Buckle Strap (2X)
BOW STERN TIE DOWN

1033428C-2/15

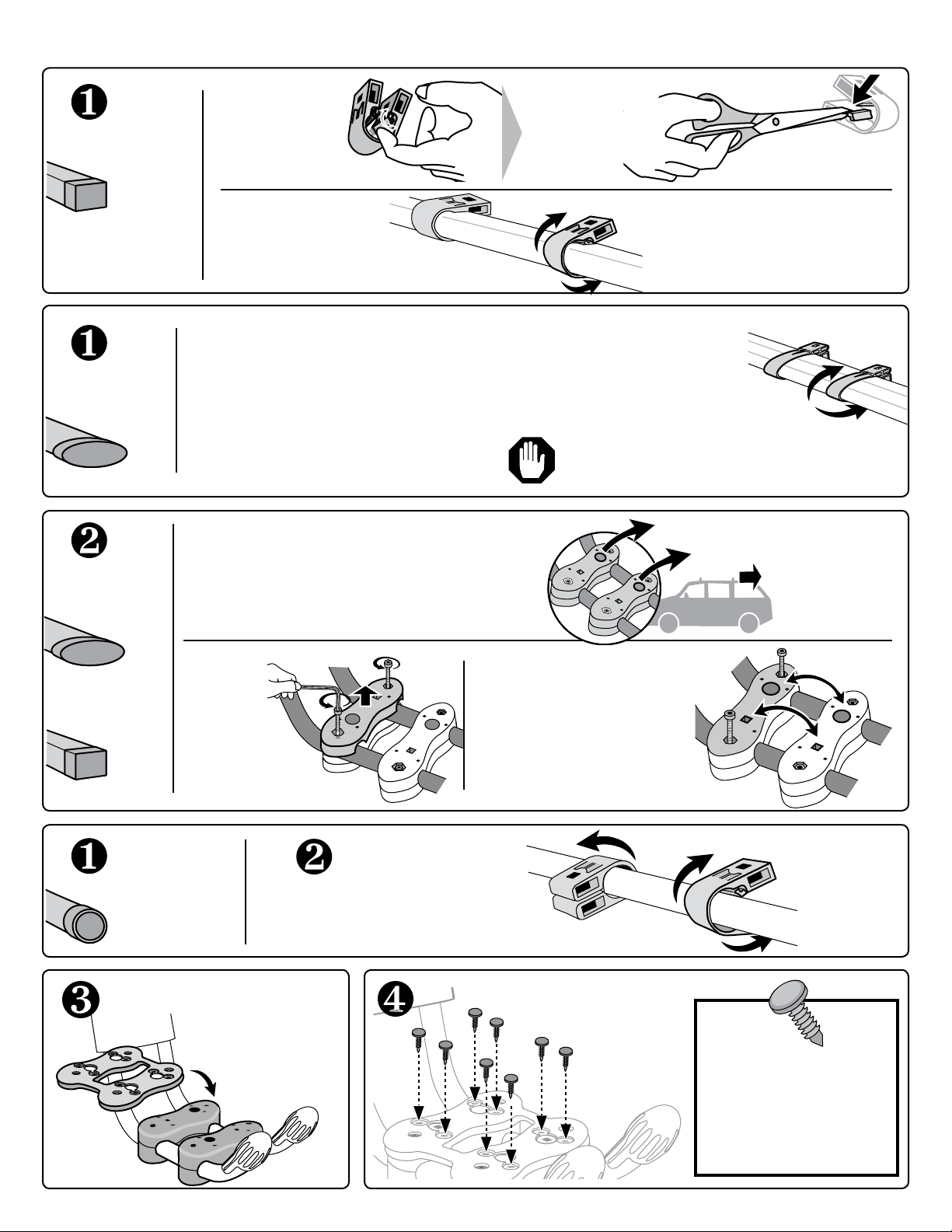

Remove the
tabs with
scissors or
pliers.
Loosen the
tabs in the
SnapArounds by
bending them
repeatedly.
DO YOU HAVE - SQUARE - ROUND - OR FACTORY CROSSBARS?
SQUARE
ATTACH 2 SNAPAROUNDS
ONTO EACH BAR…
PLACE PADS ONTO BASES.
Attach SnapArounds or MightyMounts in the same direction on each bar.
ROUND
BARS
(START
HERE)
ATTACH PADS TO
BASES WITH PLUGS.
Plugs can be used only
once. If you reconfigure
the bases, see your Yakima
Dealer for replacement
plugs #8890058.
MightyMounts must use kit #8860007
available from your YAKIMA dealer.
Attach two SnapArounds in
opposite directions on each bar.
Remove one
base top and
bottom.

square holes and round
holes aligned.
TIGHTEN completely.

FACTORY
CROSSBARS
…CONTINUE TO STEP 2
(FOR SQUARE BARS).
CHOOSE CARRIER
POSITION ON VEHICLE.
Large round holes in bases must
face the rear of the vehicle.
If your MightyMounts require bar caps, install them now.
FACTORY
CROSSBARS
and
SQUARE

1033428C-3/15

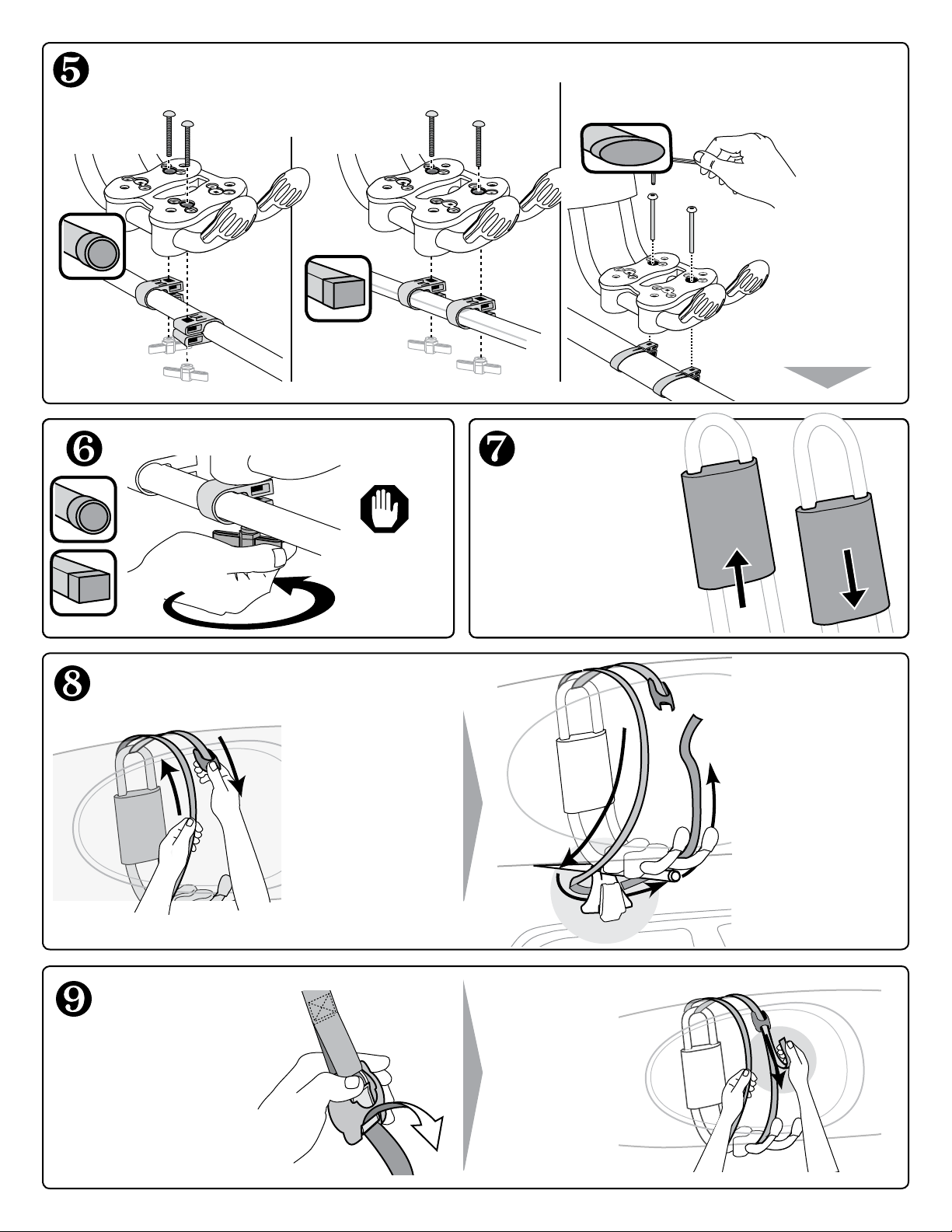

ATTACH HEX KEYS
INSERT BOLTS INTO LARGE HOLES IN BASE
Make sure bolts are fully seated in base.

hex bolts with
hex wrench
from kit.

COMPLETELY.

step 7.
Foam pads can be
moved, or offset
to support boat at
contact points.
ADJUST PADS
TIGHTEN
COMPLETELY.
LOAD THE BOAT, TIE IT DOWN

HullRaiser.

over until they hang
in front of the boat.

until it hangs at top
edge of boat.

around tower or
crossbar.

 To tighten
straps, hold
and pull.
SECURE STRAPS
MightyMounts must use kit #8860007
available from your YAKIMA dealer.
Note: Some lacquer hull
finishes may stick to pads.
Protect with soft cloth.

1033428C-4/15
Attach buckle straps to
bow and stern of boat.
Attach strap to grab handle or
rescue bar and pull tight.
Attach hook to plain
strap loop.
Slide plastic tube to protect vehicle
at contact point.
NOTE: Twisting the strap will
help reduce wind vibration.
Insert end of plain strap
into buckle.
(press tab)
Adjust strap tension by
pulling plain end.

pressure to front
and rear straps.

any excess strap.
SEE YOUR ACCESSORY
INSTRUCTIONS FOR
IMPORTANT WARNINGS
Check straps periodically during travel and tighten
if necessary. Replace any straps that are worn or
frayed before using (see your Yakima dealer).
Hook the strap to a metal
surface on the bumper, tow
loop, or frame hole using
hook.
BEFORE DRIVING AWAY



Failure to secure front and rear of long loads to ends of vehicle
can result in property damage, personal injury, or death.

1033428C-5/15
WEIGHT LIMITS
Follow the YAKIMA Fit List for your rack’s
weight limit. Do not exceed the weight
limit of your vehicle’s racks.
Maximum weight is 165 lbs. (75 kg) unless
otherwise noted.
IF YOU REMOVE YOUR CARRIER, FOLLOW INSTRUCTIONS TO INSTALL AGAIN.
Follow safety checks in accessory instructions before every installation.
REAR HATCH
Some longer loads may prevent the
rear hatch from fully opening.
ALWAYS USE CAUTION WHEN
OPENING YOUR HATCH.
ANTENNA
Antenna on the roof may
need to be removed to
prevent interference
with long loads.
WARNING: BE SURE ALL HARDWARE IS SECURED ACCORDING TO INSTRUCTIONS. ATTACHMENT
HARDWARE CAN LOOSEN OVER TIME. CHECK BEFORE EACH USE, AND TIGHTEN IF NECESSARY.
MAINTENANCE: Use non-water soluble lubricant
on screws. Use a soft cloth with water and
mild detergent to clean plastic parts.
REMOVE ACCESSORY BEFORE ENTERING AN
AUTOMATIC CAR WASH.
TECHNICAL ASSISTANCE
OR REPLACEMENT PARTS
Contact your dealer or call
[phone]
Monday through Friday,
7:00 AM to 5:00 PM, PST
KEEP ThEsE INsTRuCTIONs!
This product is covered by YAKIMA’s
“Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty, go online to
www.yakima.com or email us at
[email protected] or call [phone]

1033428C-6/15
AVERTIssEMENT IMPORTANT
IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT CORRECTEMENT ET SOLIDEMENT FIXÉS AU
VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI POURRAIT ENTRAÎNER DES
BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES PERSONNES. VOUS ÊTES RESPONSABLE DE L’INSTALLATION DU
PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE VÉHICULE, D’EN VÉRIFIER LA SOLIDITÉ AVANT DE PRENDRE LA ROUTE ET DE LES
INSPECTER RÉGULIÈREMENT POUR EN CONTRÔLER L’ÉTAT, L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT
TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER
ET DE L’UTILISER. SI VOUS NE COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI VOUS N’AVEZ
PAS DE COMPÉTENCES EN MÉCANIQUE ET NE COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE MONTAGE, VOUS DEVRIEZ FAIRE
INSTALLER LE PRODUIT PAR UN PROFESSIONNEL, COMME UN MÉCANICIEN OU UN CARROSSIER COMPÉTENT.
PORTE-KAYAK
HULLRAISER
(X 2)
— BOULONS À TÊTE
BOMBÉE (X 4)
SANGLES RÉSISTANTES (X 2)
— COLLIERS
SNAPAROUND (X 4)
— ÉCROUS À
AILETTES (X 4)
DISTANCE MINIMALE ENTRE LES BARRES TRANSVERSALES : 60 CM (24 PO)
Avec les colliers
MightyMount, il faut
la trousse n° 8860007.
Consulter votre
dépositaire.
BOUCHONS (X 16)
CLÉ (X 1)
GARNITURES (X 2)
BOUCLE (2X)
MANCHON EN PLASTIQUE (2X)
CROCHET EN
ACIER (2X)
SANGLE SANS BOUCLE (2X)
ATTACHE DE PROUE/DE POUPE

1033428C-7/15
Enlever les
cales avec des
ciseaux ou des
pinces.
Assouplir les
cales des colliers
SnapAround
en les pliant
plusieurs fois.
LES BARRES TRANSVERSALES SONT-ELLES CARRÉES, RONDES OU BARRES D’ORIGINE ?
BARRES
D’ORIGINE
CARRÉES
ENFILER 2 COLLIERS
SNAPAROUND SUR CHAQUE
BARRE…
DÉPOSER LES GARNITURES
SUR LES BASES.
Enfiler les colliers SnapAround ou MightyMount
dans le même sens sur chaque barre.
BARRES
RONDES
(COMMENCER
ICI)
FIXER LES GARNITURES
AUX BASES À L'AIDE
DES BOUCHONS.
Les bouchons ne peuvent
être mis en place qu'une fois.
Pour changer l'orientation
des bases, se procurer
de nouveaux bouchons
auprès de votre dépositaire
Yakima (pièce n° 8890058).
Avec les colliers MightyMount,
il faut la trousse n° 8860007.
Consulter votre dépositaire.
Enfiler deux colliers SnapAround,
un dans chaque sens, sur chaque
barre transversale.
Enlever le
dessus et le
dessous d'une
base.

place en alignant les
trous carrés et ronds.


et
CARRÉES
BARRES
D’ORIGINE
…ET PASSER À L'OPÉRATION 2
(POUR LES BARRES CARRÉES).
CHOISIR OÙ SUR LE VÉHICULE LE
PORTE-KAYAK SERA INSTALLÉ.
Les grands trous ronds sur le dessus des bases
doivent être tournés vers l'arrière du véhicule.
S'il faut des cales pour les colliers
MightyMount, les poser maintenant.

1033428C-8/15
ENGAGER LES ÉCROUS À AILETTES
ENFILER LES BOULONS DANS LES GRANDS TROUS DES BASES

boulons et la
clé hexagonale
fournis avec la
trousse.

COMPLÈTEMENT.

l'opération 7.
Avec les colliers MightyMount, il faut
la trousse n° 8860007. Consulter votre
dépositaire.
On peut faire coulisser les
manchons vers le haut ou le bas,
ou les décaler, pour soutenir
l’embarcation aux points de contact.
Remarque : le fini laqué de certaines
coques peut coller aux manchons.
Intercaler un chiffon doux.
RÉGLER LES
MANCHONS EN
MOUSSE
SERRER
COMPLÈTEMENT.
CHARGER LE KAYAK ET
L'ARRIMER SOLIDEMENT.

l'arceau du porte-
kayak HullRaiser.

bouts de la sangle par
le dessus du kayak
pour qu'ils pendent
sur le devant.

pour que la boucle

haut du kayak.

de la sangle autour
du pied ou de la
barre transversale.

en appuyant.

la sangle.
Pour serrer la
sangle, tirer vers
le bas en retenant
l'autre brin.
ATTACHER
LES SANGLES
S'assurer que la tête des boulons est
complètement enfoncée.

1033428C-9/15
Attacher la sangle avec boucle


barre de transport et bien serrer.
Fixer le crochet dans
l’anneau de la sangle
sans boucle.
Faire coulisser le manchon en
plastique pour protéger le véhicule
au point de contact.
REMARQUE : si l’on donne

vibrera moins dans le vent.
Enfiler le bout de la
sangle sans boucle dans
la boucle.
(appuyer sur le levier)
Régler la tension de la sangle
en tirant sur le bout libre.

les sangles avant et


attacher l’excédent
des sangles.

rebord métallique du pare-

remorquage ou dans un trou
du châssis.
Toujours attacher le bout des charges longues à l’avant et à
l’arrière du véhicule, sous peine de risquer de provoquer des
dommages, des blessures ou même la mort.
AVANT DE PRENDRE LA ROUTE



FIGURANT À LA PAGE SUIVANTE.
Vérifier les sangles régulièrement durant le trajet et les
serrer au besoin. Si une sangle est usée ou effilochée,
la remplacer (consulter le dépositaire Yakima).
LIRE LES AVERTISSEMENTS IMPORTANTS
FIGURANT DANS LES INSTRUCTIONS
ACCOMPAGNANT L’ACCESSOIRE

1033428C-10/15
Consulter la liste de compatibilité YAKIMA (“Fit list”) pour
connaître la limite de chargement. Ne pas dépasser la
limite de chargement xée pour le porte-bagages d'origine.
La charge maximale est de 75 kg (165 lb) à moins
d'indication contraire.
SI L'ON ENLÈVE LE PORTE-EMBARCATION, SUIVRE LES INSTRUCTIONS POUR LE REMETTRE EN PLACE.
Respecter les consignes de sécurité figurant dans les instructions avant chaque montage.
HAYON

longues pourraient empêcher d'ouvrir

TOUJOURS OUVRIR LE HAYON AVEC
PRUDENCE.
ANTENNE
Il faudra peut-être enlever
l'antenne du toit si elle gêne les
charges longues.
ATTENTION : S'ASSURER QUE LE MONTAGE EST SOLIDE ET CONFORME AUX INSTRUCTIONS. LES
DISPOSITIFS DE FIXATION PEUVENT SE DESSERRER À LA LONGUE. LES INSPECTER AVANT CHAQUE
UTILISATION ET LES RESSERRER AU BESOIN.
ENTRETIEN : lubrifier les boulons avec un lubrifiant non

chiffon, de l'eau et un savon doux.
ENLEVER L'ACCESSOIRE AVANT DE PASSER DANS UN
LAVE-AUTO AUTOMATIQUE.
RENSEIGNEMENTS TECHNIQUES

contacter votre dépositaire ou appeler
au [phone], du lundi au vendredi
entre 7h et 17h, heure du Pacifique.
CONsERVER CEs INsTRuCTIONs!
Ce produit est couvert par la garantie limitée « Tant que
durera notre histoire d'amour » YAKIMA.
Pour se procurer une copie de cette garantie, aller en
ligne à www.yakima.com ou nous envoyer un courriel à
[email protected] ou appeler au [phone].
LIMITE DE ChARGEMENT

1033428C-11/15
AVIsO IMPORTANTE!
ES ESENCIAL QUE TODOS LOS PORTAEQUIPAJES Y ACCESORIOS DE YAKIMA ESTÉN INSTALADOS APROPIADAMENTE A SU VE-
HÍCULO. UNA INSTALACIÓN INADECUADA PODRÍA CAUSAR UN ACCIDENTE AUTOMOVILÍSTICO Y PRODUCIR LESIONES GRAVES
O MORTALES A USTED O TERCEROS. USTED ES RESPONSABLE DE SUJETAR BIEN EL PORTAEQUIPAJES Y LOS ACCESORIOS A SU
VEHÍCULO, COMPROBAR LA INSTALACIÓN ANTES DEL USO Y EXAMINAR PERIÓDICAMENTE EL AJUSTE, GRADO DE DESGASTE O
DAÑO DE LOS PRODUCTOS. POR LO TANTO, DEBERÁ LEER Y COMPRENDER TODAS LAS INSTRUCCIONES Y PRECAUCIONES QUE VI-
ENEN CON EL PRODUCTO YAKIMA ANTES DE INSTALARLO O USARLO. SI NO ENTIENDE TODAS LAS INSTRUCCIONES Y PRECAUCIO-
NES O NO TIENE EXPERIENCIA MECÁNICA NI ESTÁ BIEN FAMILIARIZADO CON LOS PROCEDIMIENTOS DE INSTALACIÓN, DEBERÁ
HACER INSTALAR EL PRODUCTO CON UN INSTALADOR PROFESIONAL, COMO UN TALLER ACREDITADO.
ELEVADORES
DE CASCO (2)
— BULONES PERNO (4)
CORREAS EXTRA RESISTENTES (2)
— BROCHES
SNAPAROUND (4)
— TUERCAS
MARIPOSA (4)
SEPARACIÓN MÍNIMA ENTRE LAS BARRAS TRANSVERSALES 24” (60 CM)
Los broches
MightyMount deben
usar el juego adaptador
#8860007. Consulte con su
concesionario.
TAPONES (16)
LLAVE (1)
ALMOHADILLAS PARA BASE (2)
Gancho de
acero (2)
Correa llana (2)
Tubo de plástico (2)
Hebilla (2)
AMARRE PARA PROA Y POPA

1033428C-12/15
Retire las
lengüetas
con tijeras o
alicates.
Desajuste las
lengüetas en los
broches
SnapAround,
doblándolas
repetidas veces.
¿DISPONE DE BARRAS TRANSVERSALES CUADRADAS, REDONDAS U BARRAS DE FÁBRICA?
BARRAS DE
FÁBRICA
BARRAS
CUADRADAS
SUJETE 2 BROCHES
SNAPAROUND EN CADA
BARRA…
SUJETE LAS ALMOHADILLAS A
LAS BASES CON LOS TAPONES.
Sujete los broches SnapAround o MightyMount
hacia la misma dirección en cada barra.
BARRAS
REDONDAS
(EMPIECE
AQUÍ)
COLOQUE LAS
ALMOHADILLAS SOBRE
LAS BASES
Los tapones pueden usarse
tan solo una vez. Si vuelve
a configurar las bases,
solicitetaponesderepuesto
a su concesionario Yakima
(#8890058).
Los broches MightyMount deben usar
el juego #8860007, disponible en su
concesionario local YAKIMA.
Sujete 2 broches SnapAround en
dirección opuesta en cada barra.
Retire un
cubrebase y
el fondo.

los agujeros cuadrados
y redondos alineados.

completamente.

Y BARRAS
CUADRADAS
BARRAS DE
FÁBRICA
…CONTINÚE EN EL PASO 2 (PARA
LAS BARRAS CUADRADAS).
ESCOJA LA UBICACIÓN
EN EL VEHÍCULO.
Los agujeros redondos grandes en
las bases deben ubicarse mirando
hacia la parte de atrás del vehículo.
Si sus broches MightyMount necesitan
tapones para barras, instálelos ahora.

1033428C-13/15
COLOQUE LAS TUERCAS
MARIPOSA
INSERTE LOS BULONES TORNILLO EN LOS AGUJEROS GRANDES EN LA
BASE
Cerciórese de que los bulones estén completamente
instalados en la base.

hexagonales más
largos con la llave
hexagonal del
juego.

COMPLETAMENTE.

paso 7.
Los broches MightyMount deben usar
el juego #8860007, disponible en su
concesionario local YAKIMA.
Las almohadillas de espuma
pueden subirse, bajarse o
desplazarse para apoyar el bote
en los puntos de contacto.
AJUSTE LAS
ALMOHADILLAS
AJUSTE
COMPLETAMENTE.
CARGUE EL BOTE Y AMARRE

torno al HullRaiser.

hacia arriba y sobre
el bote hasta que
cuelguen frente al
bote.

hacia arriba hasta
que cuelgue por el
borde superior del
bote.

la correa alrededor
de la torre o barra
transversal.

presionando.

de la correa.
Para asegurar
las correas,
sosténgalas
y jálelas.
ASEGURE LAS
CORREAS
Nota: Ciertos acabados con
laca del casco pueden pegarse
a las almohadillas. Proteja con
un paño suave.

1033428C-14/15
Sujete la correa con hebilla
al bote.
Sujete la correa al asa o a la barra
de rescate y tire bien de ella.
Pase el gancho por
el bucle de la correa
llana.
Deslice el tubo de plástico para
proteger el vehículo en los puntos
de contacto.
NOTA: Torcer la correa ayudará
a reducir la vibración que
causa el viento.
Inserte el extremo de la
correa llana en la hebilla.
(Presione la lengüeta)
Ajuste la tensión de la correa
jalando el extremo plano.

uniforme a las
correas delanteras
y traseras.

cualquier exceso
de la correa.
REMÍTASE A LAS INSTRUCCIONES
REFERENTES A LOS ACCESORIOS
PARA INFORMARSE SOBRE LAS
ADVERTENCIAS IMPORTANTES.
Revise las correas periódicamente durante el viaje
y ajústelas si es necesario. Reemplace toda correa
gastada o raída antes de usarla (consulte con su
concesionario Yakima).
Enganche la correa con
el gancho de acero a una
superficie metálica en el
parachoques, bucle de
remolque o agujero de la
carrocería.
No asegurar la parte delantera y trasera de las cargas a los
extremos del vehículo, puede ocasionar daños a la propiedad,
lesiones o incluso la muerte.
ANTES DE SALIR DE VIAJE


LEA EN LA PÁGINA SIGUIENTE TODAS LAS PRECAUCIONES NECESARIAS
Y LA INFORMACIÓN RELACIONADA A LOS LÍMITES DE PESO.

1033428C-15/15
Siga la guía de uso de YAKIMA para
informarse sobre el límite de peso de los
rieles. No exceda el límite de peso de los
rieles de su vehículo.
El peso máximo es de 165 libras (75 kg), a
menos que se indique lo contrario.
SI USTED RETIRA SU PORTAEQUIPAJES, SIGA NUEVAMENTE LAS INSTRUCCIONES PARA INSTALARLO.
Antes de cada instalación, siga las revisiones de seguridad que se indican en las instrucciones de los accesorios.
PUERTA TRASERA
Algunas cargas largas podrían impedir la
abertura completa de la puerta trasera.
SIEMPRE TOME TODAS LAS
PRECAUCIONES NECESARIAS AL ABRIR
LA PUERTA TRASERA.
ANTENA
Podría necesitar sacar la
antena del techo, para evitar
interferencia con las cargas
largas.
ADVERTENCIA: CERCIÓRESE DE QUE TODO EL HERRAJE ESTÉ ASEGURADO SEGÚN LAS INSTRUCCIONES
INDICADAS. EL HERRAJE AJUSTADO PUEDE AFLOJARSE CON EL TIEMPO. VERIFÍQUELO ANTES DE CADA
USO Y AJÚSTELO SI ES NECESARIO.
MANTENIMIENTO: Use lubricante no soluble en agua para los
tornillos. Use un paño suave y humedecido con agua y detergente
suave para limpiar las piezas de plástico.
RETIRE LOS ACCESORIOS ANTES DE ENTRAR A UN
ESTABLECIMIENTO PARA LAVADO AUTOMÁTICO DE VEHÍCULOS
ASISTENCIA TÉCNICA O PIEZAS DE
REPUESTO
Comuníquese con su concesionario
o llame al [phone], de lunes a
viernes, de 7.00 a 17.00 horas, hora
estándar del Pacífico.
CONsERVE EsTAs INsTRuCCIONEs
GARANTÍA LIMITADA A VIDA
“MIENTRAS DURE EL ROMANCE”
Este producto está cubierto por la garantía limitada a vida
“mientras dure el romance” de Yakima. Para obtener una
copia de esta garantía, visítenos en www.yakima.com,
envíenos un correo electrónico a yakwarranty@yakima.
com o llámenos al [phone].
LÍMITEs DE PEsO
