Yongnuo LUX 160 User manual

前言
感谢您使用LUX160摄像灯，在使用产品前，请认真阅读使用
说明书。
严禁将产品靠近或者投入火源，以避免发生火灾及爆炸
等危险。
请勿私自拆卸产品，如产品出现故障须本公司或授权维
修人员处理。
本产品运行时，请勿直视COB灯珠，勿遮挡散热孔，
勿触摸COB灯珠；设备运行时，请勿直视光线。
请勿在易燃易爆和暴露在雨中使用。
当摄像灯出现高温报警时，请检查风扇是否出现故障。
光源 1颗COB灯珠
色温 双色版本：3200K-5600K；单色版本：5600K
输出功率 LED：180W
重量 约5310克
照度 距离
体积
所含物品：摄像灯（1）、电源适配器（1）、V扣电池转接线（1）、
标准罩（1）、抛物线柔光箱（1）、收纳包（1）、电池挎包（1）、
挂绳（1）、蜂巢（1）。注：如有缺失请与经销商联系。
外接电池
外接电源
590*240*250毫米
26V/7A ; 14.8V/6A（V扣电池接口）
DC 24V/7.5A
光照角度
遥控距离
平均寿命 50000小时
110°
COB
1M 2M 3M
产品规格
注意事项
使用说明书
User Manual
小于50米
-1-
35100Lux 6830Lux 2820Lux
LUX 160
摄 像 灯
Pro LED Video Light
注：使用14.8v的V扣电池时，最大功率限制为80w。使用26v的V扣电池时，
最大功率限制为180w。

产品结构 安装与使用
1、使用配置电源适配器供电。
2、开机与关机。
按下开关机键进行开关机。
-2- -3-
航空电源接口
M
CH
Fx
:频道切换
:散热模式
:特效模式
:设置菜单
航空电源接口
标准罩
COB灯珠
散热孔
调节手柄
灯罩锁扣
开关
机键
粗调
旋钮
细调
旋钮
固定手柄
灯架接口
显示屏
U型支架
保荣卡口 AC 100-240V

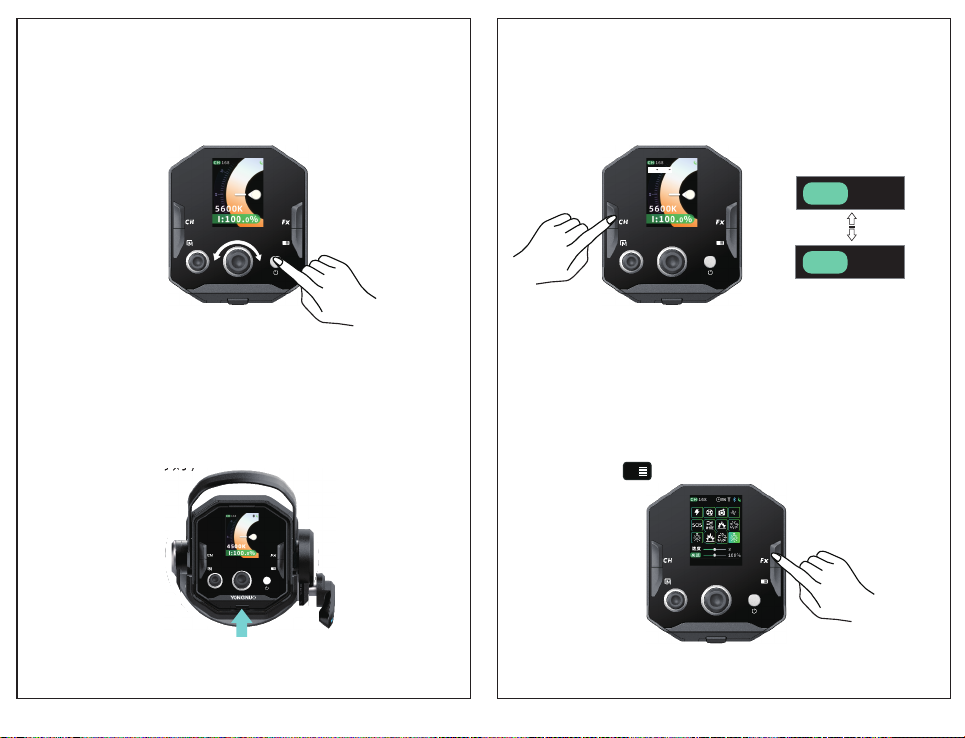

3、色温与亮度调节。
按下开机键摄像灯点亮，按下旋钮切换色温与亮度调节
选项，旋转旋钮调节参数。
6、特效模式。
按下<Fx>按钮进入特效模式，旋转调节旋钮切换模式；
按下确认键进入该特效模式；再次按下确认键暂停。
按下左边旋钮切换速度和亮度选项，旋转调节参数。
再次按下<Fx>切换到色温模式。
（注：按下< >菜单，选择<EN>切换中/英文显示。）
5、切换频道。
按下<CH>按钮旋转确认键选择频道[CH]菜单，按下
确认键旋转旋钮调节到您所需要的频道；按下确认键
完成切换。（注：产品分为256个频道）
-4- -5-
CH 0
CH 255
4、使用遥控器远程控制
按下遥控器锁扣取下遥控器，安装电池后即可远程控制
摄像灯。长按关机键遥控器关机。
（注：取下遥控器时需要给遥控器安装两个AA（5号）
电池，电池需另购）
坏灯泡
CH 168
Fn 9

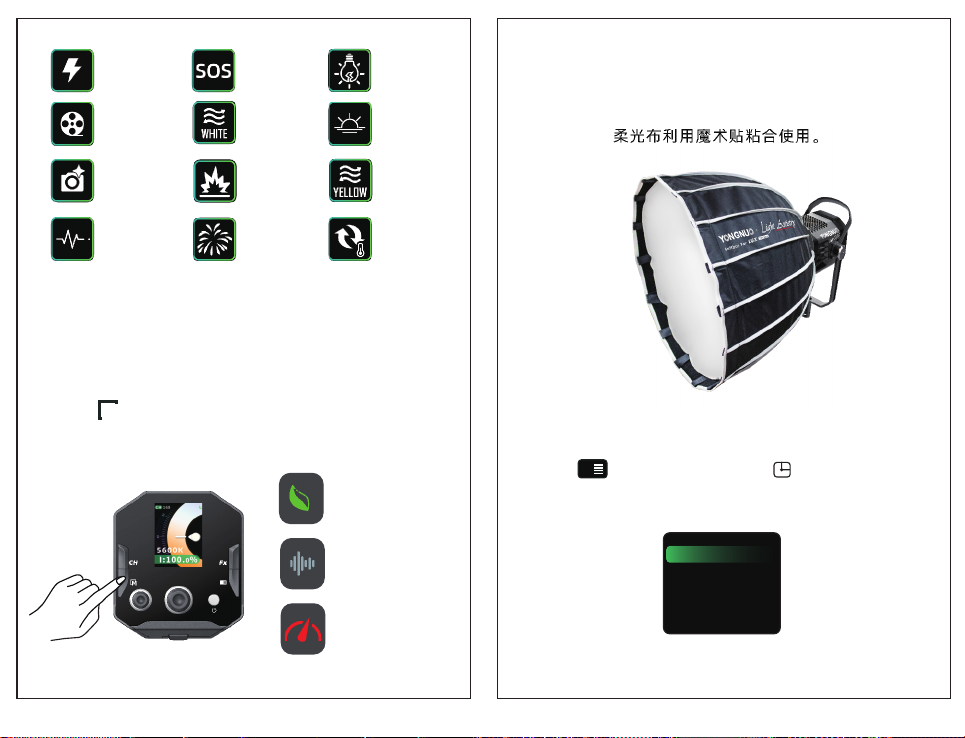

8、柔光箱的使用。
1），利用支撑杆穿入柔光箱，再接入转盘撑起柔光箱。
2），将柔光箱卡口接入摄像灯保荣卡口，接着向右钮紧
完成安装；柔光布利用魔术贴粘合使用。
闪电
电影荧
幕反光 日出
狗仔队
频闪
SOS
色温循环
-6- -7-
白灯
呼吸
黄灯
呼吸
M
7、选择工作模式。
按下< >按钮，选择确认键选择模式，按下确认键
选择工作模式。
烟花
爆炸
坏灯泡
标准模式
静音模式
性能模式
9、设置显示屏自动锁定时间。
按下< >按钮旋转确认键选择[ ]菜单，旋转确认键
选择时间，按下确认键设置完成。
30秒
1分钟
5分钟
常亮（挂机默认）

11、手机APP与遥控器无线控制使用。
）.按下< >按钮旋转确认键选择蓝牙< >,按下1
确认键开启蓝牙；此时打开手机APP就可以自动连接
摄像灯实现无线控制。
2）.2.4G无线控制模式可关闭。
3A可以从永诺官网下载或通过扫描彩盒二维码）. PP
点击下载。

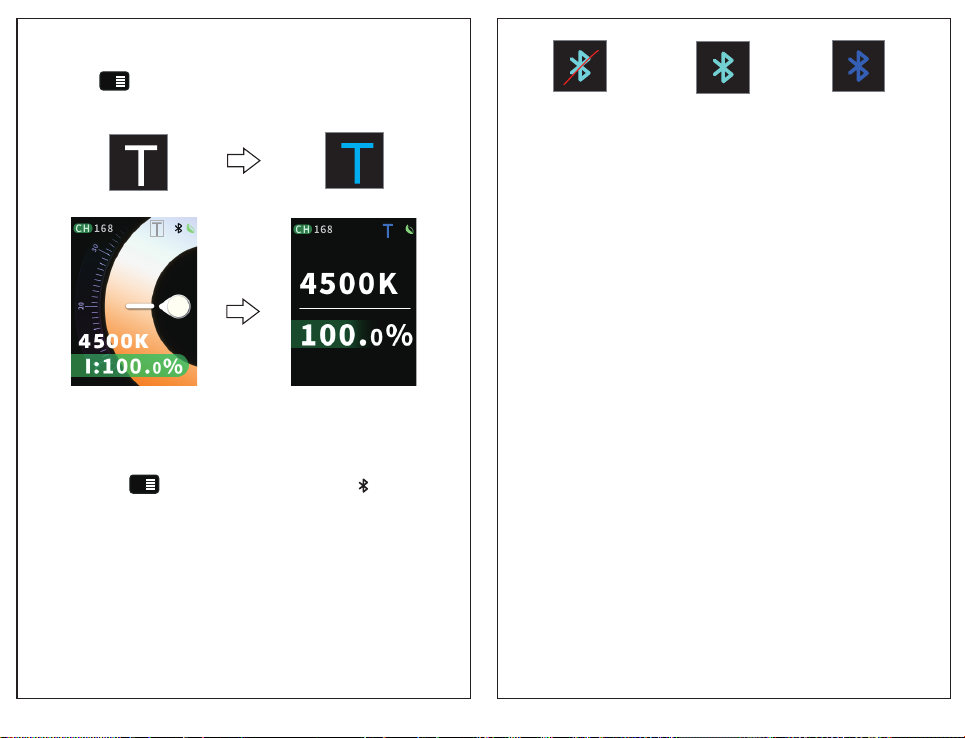

10、数字显示模式。
按下< >按钮旋转确认键选择[T]菜单；按下确认键
完成切换此时显示界面进入数字显示模式。 蓝牙关闭 蓝牙开启 蓝牙已连接
本手册中的功能是依据本公司的测试条件获得，设计
和规格如有变更，恕不另行通知。
深圳市永诺摄影器材股份有限公司
地址：深圳市坪山区坑梓街道深福保现代光学厂区A座
电话：[phone]
传真：[phone]
网址：www.hkyongnuo.com
生产地址：深圳市坪山新区坑梓街道锦绣中路14号
深福保现代光学厂区A栋厂房
售后电话：400-001-3888
-8- -9-
开启数字显示模式

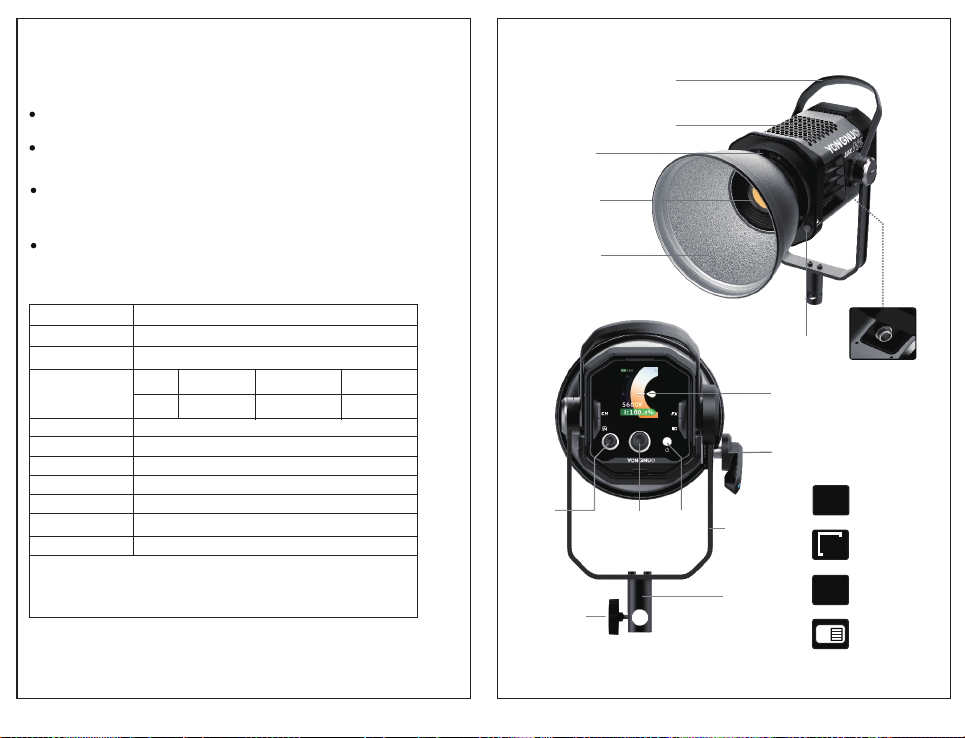

Product structure
Introduction
Do not put the product close to or throw it into the fire source to
avoid the danger of fire and explosion.
Thank you for using LUX160 LED video light. Please read the manual
carefully before you use it.
Do not disassemble the product,maintenance or repair of this
product should be handled by technical maintenance personal of our
company or authorized technical maintenance personal .
When the product is running, please do not look directly at the COB
lamp beads, do not cover the heat emission hole,and do not touch
the COB lamp beads;When the device is running, do not look directly
at the light.
Do not use this product in flammable and explosive place,or where
it can be exposed to moisture.
Output power LED：180W
Approx 5310g
Contents:Video light*1,Power adapter (1), standard cover (1),
storage bag (1), V-port battery handbag(1), ），softbox（1
V-port battery patch cord (1), lanyard (1)、Softgrid（1）.
Note: Please contact your dealer if anything missing.
590*240*250MM
DC 24V/7.5A
50000H
110°
COB
Product specification
Precautions
One COB lamp bead
Light Source
Luminance Angle
Control distance
Weight
Size
Average Service
Life
External power
source
<50M
100%
illumination
Distance
Color temperature
version
Bi-color: 3200k-5600k；White: 5600k
Compatible
batteries
-10- -11-
26V/7A ; 14.8V/6A（V-lock battery interface ）
1M 2M 3M
35100Lux 6830Lux 2820Lux
Power
Fine
tuning
knob
Fixed handle
Aviation
power
interface
Lamp
bracket
interface
Standard
cover
COB lamp
bead
Heat emission hole
Display
screen
U-shaped
bracket
Lampshade
lock
Bowens
mount
Coarse
tuning
knob
(toggle)
Regulating handle
Bracket
knob
M
CH
Fx
: Channel switch
:Work mode
:Special effects
mode
:Setup menu
Note：When using V-lock battery with 14.8V,the peak-power limitation is
80W.When using V-lock battery with 26V,the peak-power limitation is 180W.

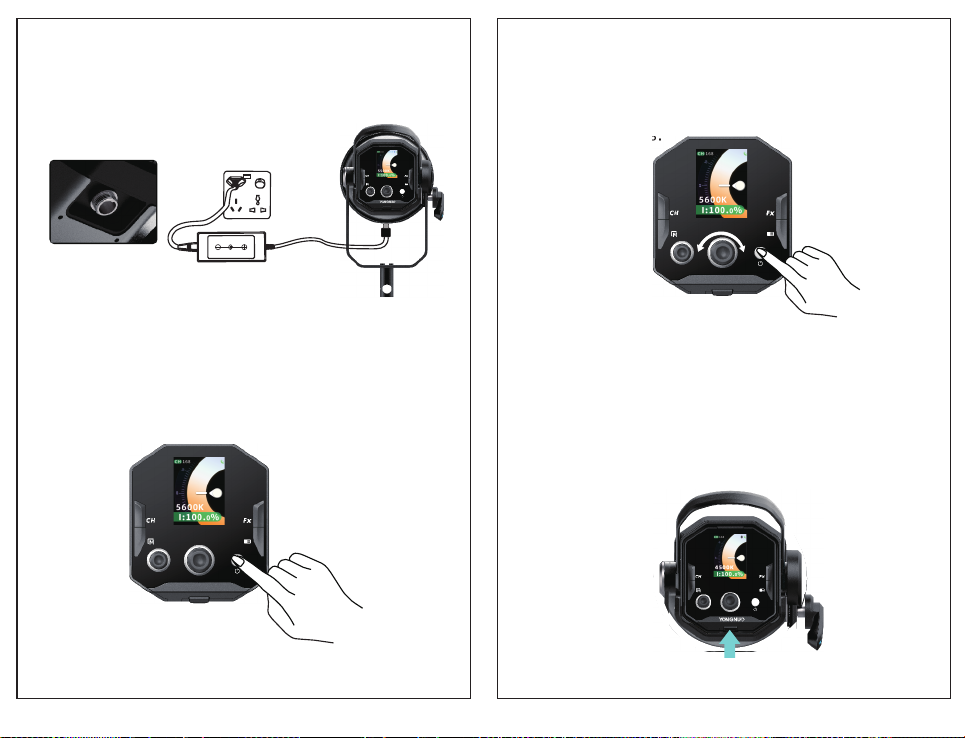

Installation and use
2、Power on and off
Toggle the Power ON&OFF button to switch the
product on and off.
1.Use the configured power adapter for power
supply.
-12-
AC 100-240V
3.Color temperature and brightness adjustment
Press the power button to turn on the light, and
press the knob to switch the color temperature
and brightness options, rotate the knob to adjust
the parameters.
-13-
4.Remote control
Press the lock button of the remote control to
remove the remote control. After installing the
battery, you can remotely control the video light.
Long press the shutdown button to turn off the
remote control. (Note: When using the remote
control, two AA (No. 5) batteries should be
installed on the remote control. The batteries
need to be purchased separately.)
Aviation
power
interface

6、Special scene modes
Press the button <Fx> to enter the special scene modes,
and turn the knob to switch between modes;press the
confirm button to enter the special scene modes,
press confirm button again to pause. Press the left knob to
switch the speed and brightness options, and turn the
knob to adjust the parameters.Press <Fx> again to switch
to the color temperature mode.
(Note: press < >,select <EN> to switch CH/EN Display)
Simulated
lightning
Film screen
reflection Sunrise
Fireworks
Paparazzi
Strobe
White
breathing
light
Yellow
breathing
light
Temperature
cycle
5、Switch channels
Press the button <CH> and toggle the confirm button
to select the channel [CH] menu,then turn the knob to
adjust the channel you want;press OK to complete the
switch.(Note:The product provides 256 channels.)
SOS
-14- -15-
CH 0
CH 255
M
7. Choose working mode.
Press the < > button, select the OK button to
select mode, and press the OK buttonSelect the
working mode.
The explosion
The bad
light bulb
Standard mode
Silent mode
Performance
model
Bad Bu lp
CH 168
Fn 9
FRQ
INT

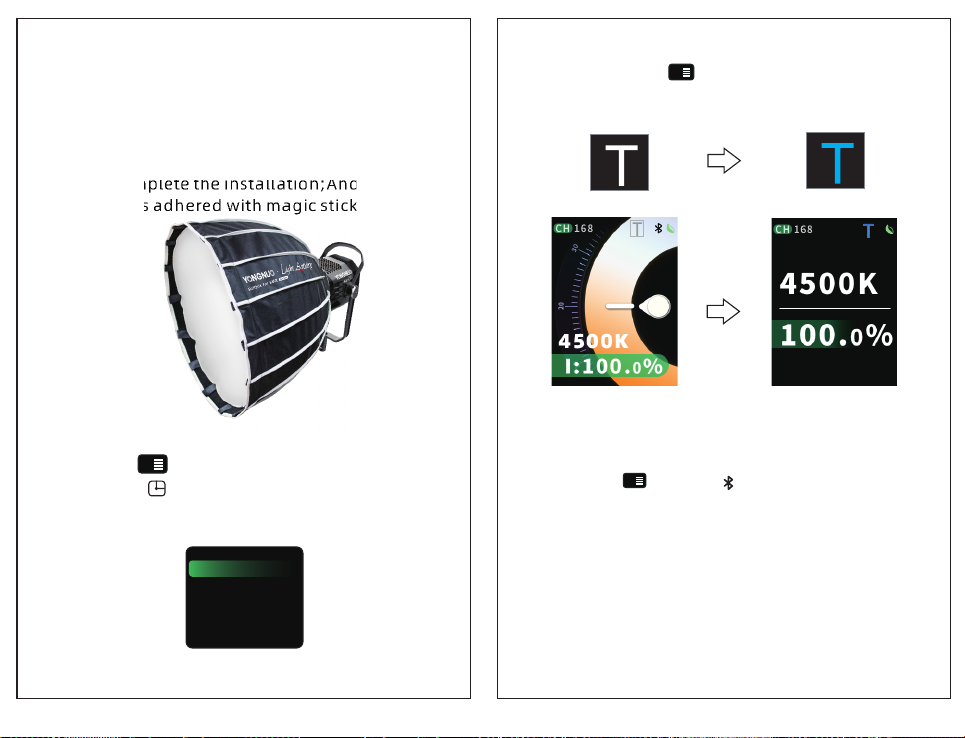

8.Use of softbox
1.Use the supporting rod to insert into the softbox,
and then put in the rotary table to hold up the
softbox.
2.Connect the mount of the softbox to the Bowens
mount of the camera light, and then tighten to the
right to complete the installation;And the soft
light cloth is adhered with magic sticker.
-16-
9.Set the automatic locking time of the display.
Press the < > button to rotate the confirm key
and select [ ] menu, rotate the confirm key to
select time,and press the confirm key to complete
setting.
30 seconds
1 minute
5 minutes
power-on,(screen
is always on ）
11.Use via mobile APP and remote control for wireless
control
1)Press the< > button < > and toggle the OK button
to select bluetooth,press OK button to turn on bluetooth;
open the mobile APP ,at this time the video light is
connected automatically to realize wireless control.
2)You can purchase YONGNUO L01 touch remote to
realize wireless control.
(ON or OFF of 2.4G Wireless Control Mode.)
3)The APP can be downloaded from the YONGNUO
official website or scanning the QR code on the gift box.
10.Digital display mode
Press the button < > and toggle the OK button to
select the [T] menu,press OK button to complete the
switch,and the display enters digital display mode.
Turn on digital display mode
-17-

Bluetooth off Bluetooth on Bluetooth
connected
The functions in this manual are based on the test
conditions our company.Further notice will not be given
if the design and specifications change.
-18-
