YUKI MODEL BEAVER User manual

how-to
Anleitung
+
BEAVER

Specications
Features
Elevator
Rudder
Ailerons
Motor control
Flaps
Recommened accessory
5-channel RC system
BRAINERGY LiPo 3s1p (11,1 V), 2.200 mAh w
YUKI MODEL KARATE
Not a toy.
Designed for users older than 14 years.
Technische Daten
Länge mit Rädern • Length with wheels 960 mm / 37.8 in
mit Schwimmern • with oats 1030 mm / 40.6 in
Spannweite • Wingspan 1.510 mm / 59.5 in
Flügeläche • Wing area 21 dm2/ 431 in2
Flächenbelastung • Wing loading 45.9 – 51.1 g/dm2/ 15.1 – 16.7 oz/ft2
Gewicht mit Rädern • Weight with oats 1.275 g / 45.1 oz
mit Schwimmern • with wheels 1.415 g / 50.0 oz
Propeller 12''x6''
Motor BL
Funktionen
Höhenruder
Seitenruder
Querruder
Motorregelung
Landeklappen
Empfohlenes Zubehör
5-Kanal-Fernsteuersystem
BRAINERGY LiPo 3s1p (11,1 V), 2.200 mAh
YUKI MODEL KARATE
Kein Spielzeug.
Geeignet für Modellsportler ab 14 Jahren.

Kit content
1 Fuselage 1 x
2 Fuselage cover 1 x
3 Battery cover 1 x
4 Landing gear (right part) 1 x
5 Landing gear (left part) 1x
6 Screw M3 x 16 6 x
7 Tail gear 1 x
8 Tail gear pushrod 2 x
9 Screw M2.5 x 8 20 x
10 Horizontal stabilizer 1 x
Product manual 1 x
tools required
• Cutter
• Needle nose pliers
• Screwdriver
• Hex wrench
• Awl
• Ruler
Inhalt
1 Rumpf 1 x
2 Rumpf Abdeckung 1 x
3 Akku-Abdeckung 1 x
4 Fahrwerk rechter Teil 1 x
5 Fahrwerk linker Teil 1 x
6 Schraube M3 x 16 6 x
7 Spornrad 1 x
8 Spornrad Anlenkung 2 x
9 Schraube M2.5 x 8 20 x
10 Höhenleitwerk 1 x
Bedienungsanleitung 1 x
benötigtes Werkzeug
• Cutter
• Spitzzange
• Schraubendreher (Kreuz und Schlitz)
• Sechskantschlüssel
• Ahle
• Lineal
1
2345
6
7
9
11
10
12
13
14
1516
17
18
19
20
22
23
24
25
26
27
28
29
30
31
21
8

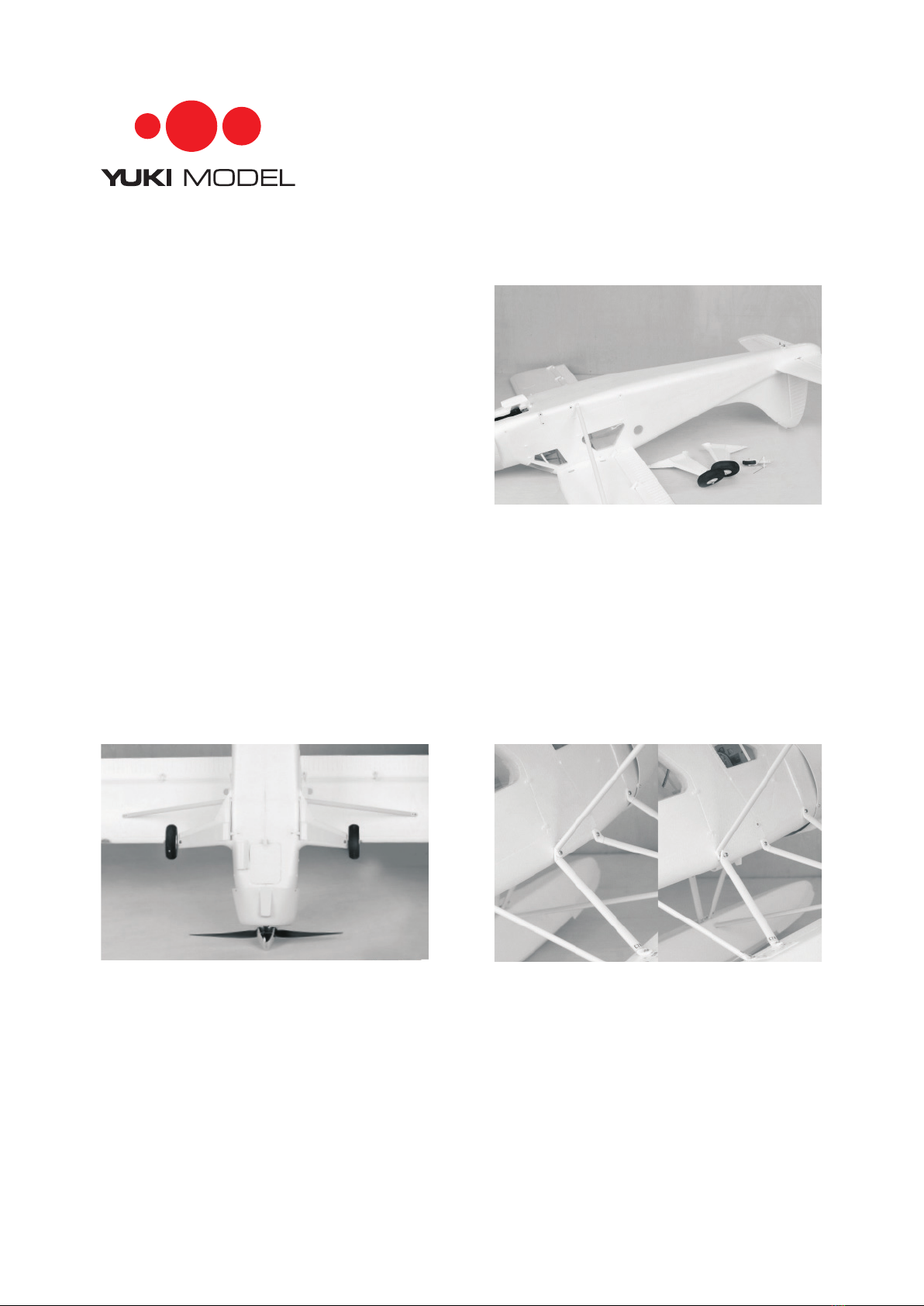

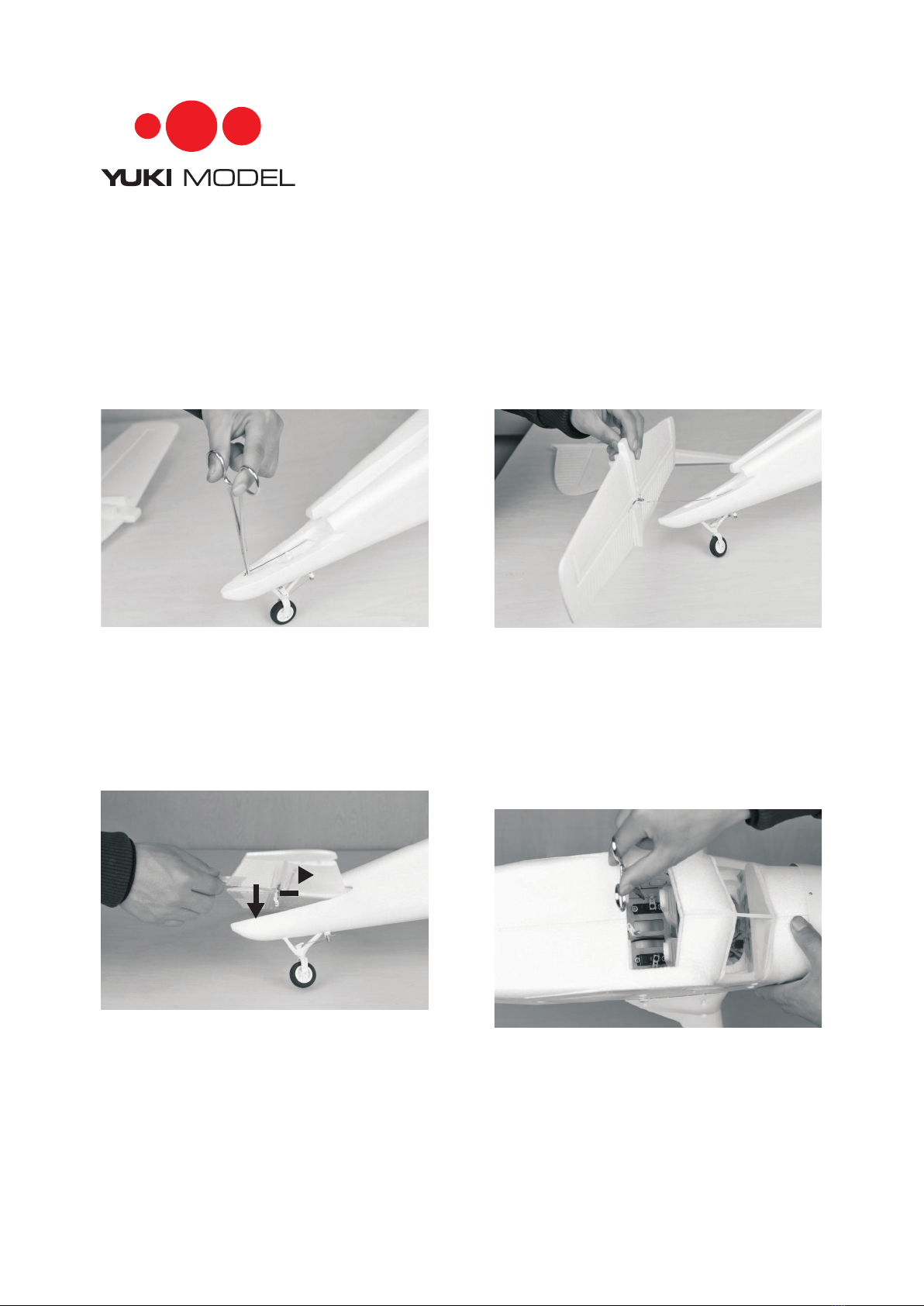

Installing the landing gearDas Fahrwerk montieren
Montieren Sie die Fahrwerke auf beiden Seiten
des Rumpfes mit sechs M3.0x16 Blechschrau-
ben.
Mount the landing gears to both side of fuselage
using six M3.0x16 tapping screws.
Montieren Sie das Heckgetriebe am hinteren
Ende des Rumpfes mit zwei M2.5x8
Blechschrauben.
Legen Sie die “Z - Biegung” der Spornrad
Schubstangen in die Stirnlöcher des Spornrad
Horn wie dargestellt. Stecken Sie dann das
andere Ende des Schubstangenkabel in die
Schrauben - verriegleungs Anschlüsse an
den Antriebsarm und verriegeln jedoch die
Schubstangenkabel mit den Schrauben noch
nicht.
Mount the tail gear to the rear end of fuselage
using two M2.5x8 tapping screws.
Insert the “Z - bend” of the tail wheel pushrods
into the end holes in the tail wheel horn as
shown. Then insert the other end of pushrod
wire into the screw-lock connectors on the
driving arm. And don’t lock the pushrod wires
with screws at the moment.

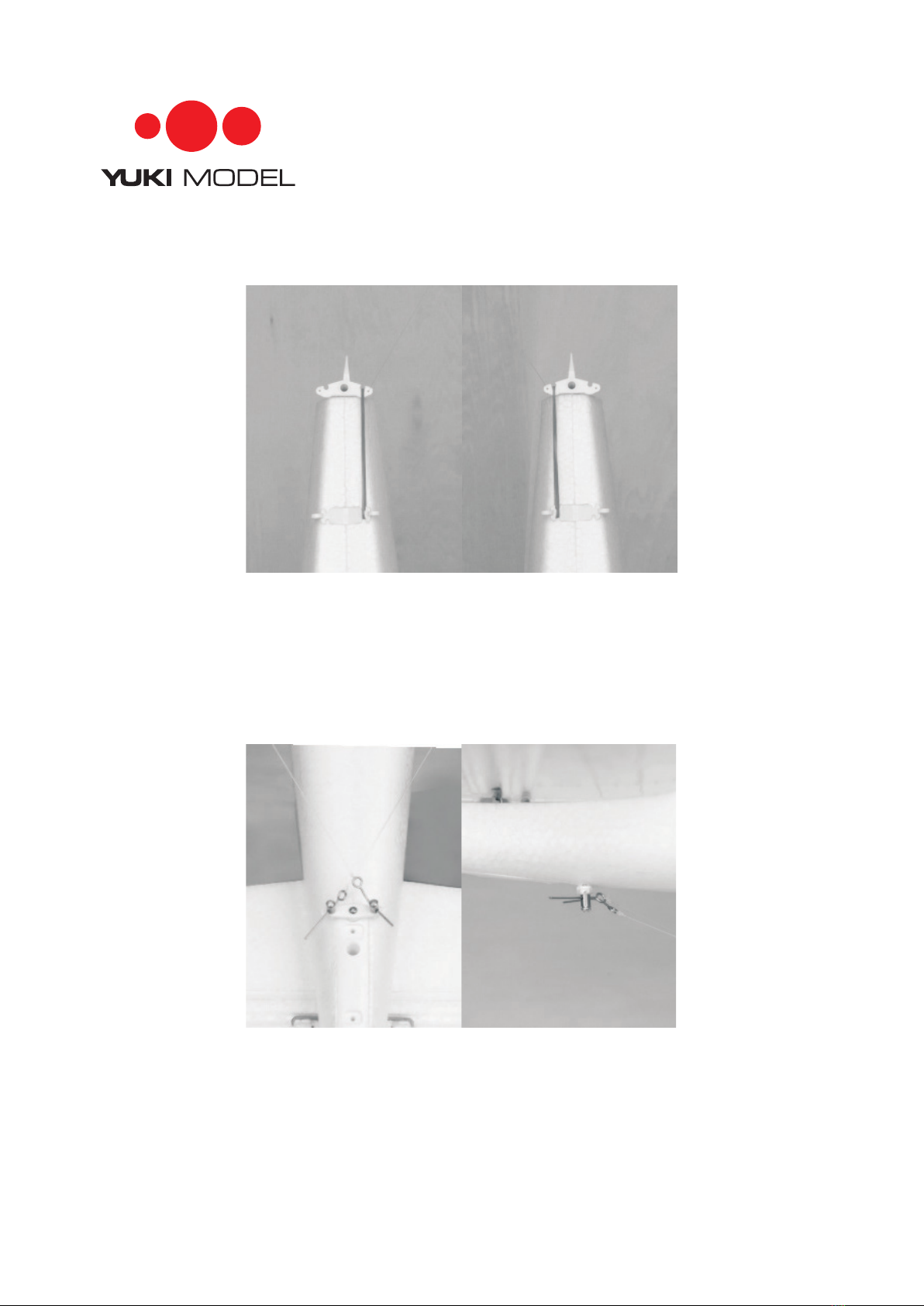

Mount the n and
horizontal stabilizer
Montieren Sie das
Höhenleitwerk.
Pull the elevator pushrod wire a bit out of fusela-
ge, then insert the „Z - bend“ of the wire into the
bottom hole in the elevator horn as show.
Before this step, please ensure the rudder dri-
ving arm is in its center position. Fit the horizon-
tal stabilizer onto the fuselage as you guide the
pushrod up through the tube in the fuselage,
then guide into the screw-lock connector on ele-
vator servo arm.
Ziehen Sie das Höhenleitwerksanlenkung ein
kleines bisschen aus dem Rumpf und führen Sie
dann die „Z - Biegung“ der Anlenkung in das un-
tere Loch des Höhenleitwerk Horns wie im Bild.
Ziehen Sie das Höhenrudergestänge nach hin-
ten und hängen Sie es im Gestänge des Höhen-
leitwerks auf. Fädeln Sie danach die Gestänge
in die Kupplungen der Servos ein. Bringen sie
die Höhen- und Seiteruderservo in eine Neut-
ralstellung. Ziehen Sie die Schrauben der Kupp-
lungen an.

Take the n and insert the rudder wire through
the hole on the horizontal stabilizer, then join the
n to the stab & fuselage and lock it into position
with M3.0 x22 screws.
Setzen Sie das Seitenleitwerk auf und fädeln
dabei das Anlenkgestänge des Seitenruders un-
ter dem Höhenleitwerk ein.

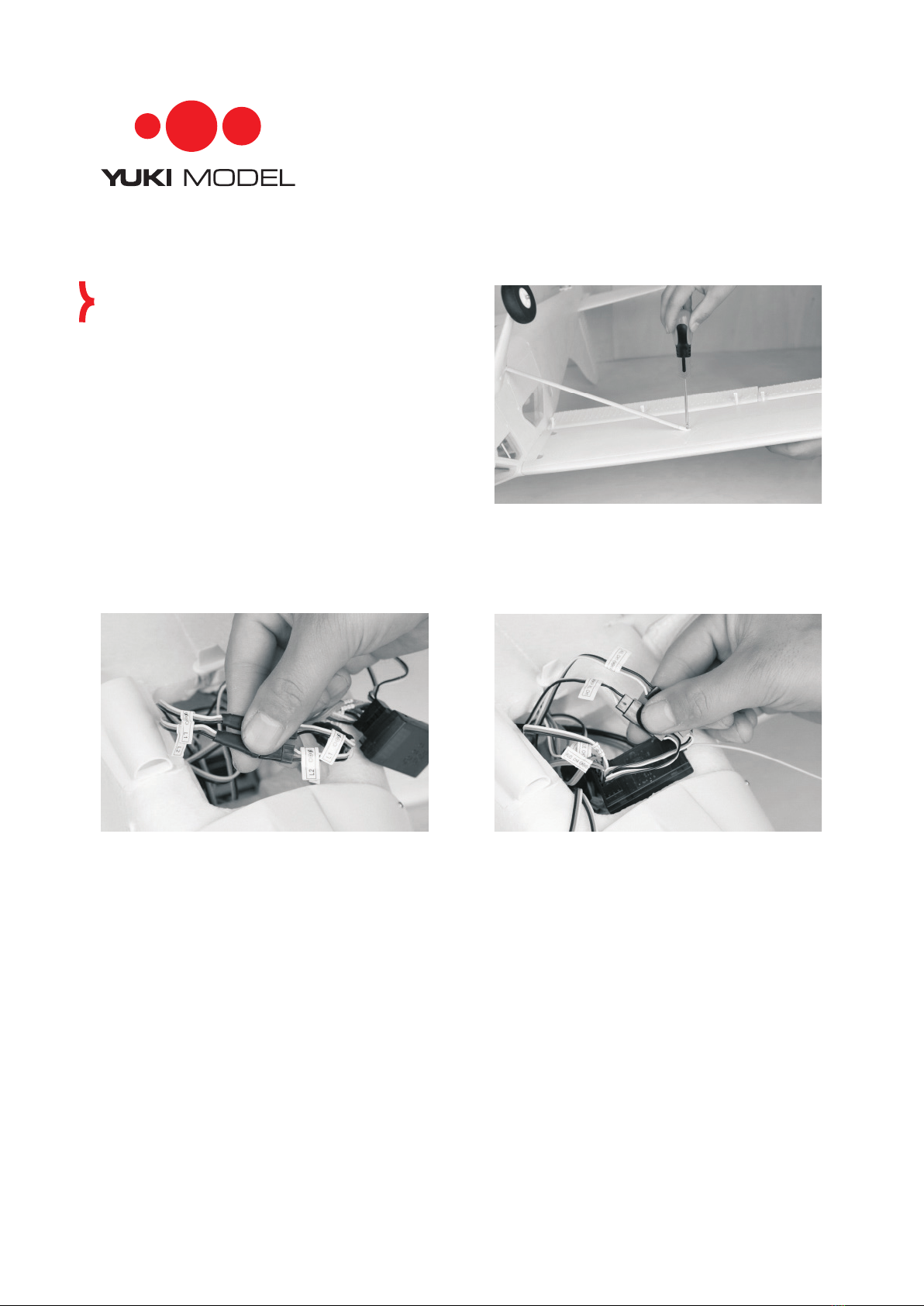

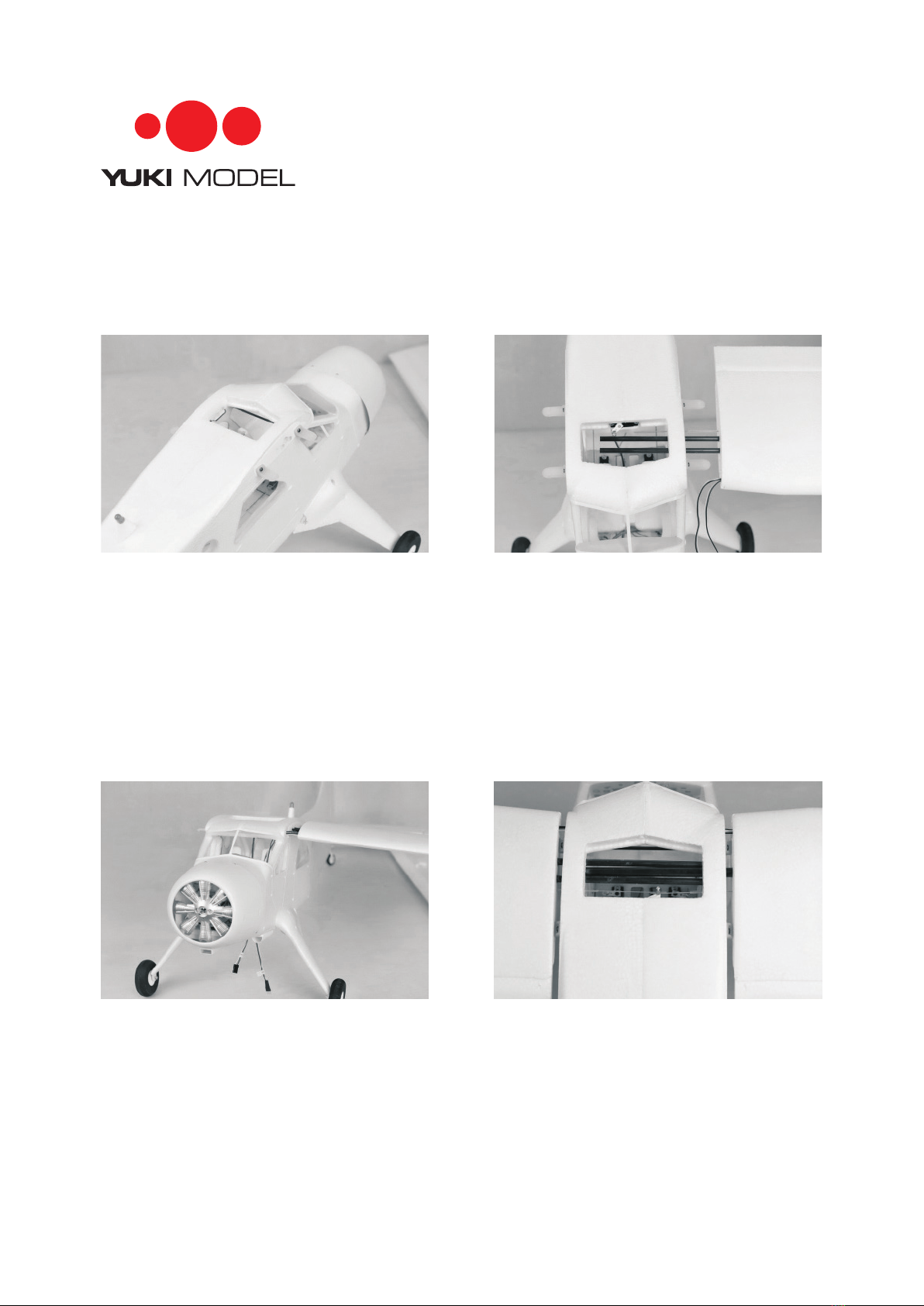

Mount the wingsVerbinden Sie die Flügel
Remove the top hatch from the fuselage and
mount the wing locker by M3.0x10 tapping
screws.
Insert the carbon rod wing and the ap pushrod
into the fuselage. And also put the aileron servo
wire and the light wire through the fuselage into
the canopy.
Guide the ap pushrod into the screw-lock
connector on the ap servo arm - if necassery
you can rotate the servo arm to get the pushrods
in.
Führen Sie die Tragächenstäbe, die bereits
in den Tragächen eingeklebt sind, durch den
Rumpf bis sie einrasten.
Fädeln Sie das Servokabel und das Beleuch-
tungskabel ein.
Setzen Sie die rechte Tragäche mit einem
Tragächenstab an den Rumpf. Ziehen Sie die
Schraube der Servokupplung erst bei der Funk-
tionsprobe an.

Fit the wings and the fuselage in place to avoid
the wings loosening.
Take out the wing struts and distinguish end A
nad end B of the struts.
Put the end A onto the retral hole of landing gear,
then insert the spared tapping screw.
Sichern Sie die Tragächen mit dem Rumpf zu-
sammen um zu vermeiden das die Tragächen
sich lösen.
Nehmen sie die Tragächenstreben und unter-
scheiden Sie die Enden A und B zwischen den
Streben.
Führen Sie das Ende A an das Loch vom Fahr-
werk. Anschliessend befestigen Sie diese mit
Blechschrauben.
B A

Turn the airplane over. Fasten the end B of struts
to the wing with M2.5x8 screws.
Connect the alleron servo wires to their socker
in the receiver in fuselage a „Y“ servo extensi-
ons leads. Also connect the connector of wing
light wires with the correspondingly socket of
light unit.
Drehen Sie das Flugzeug um. Befestigen Sie
Ende B der Streben an den Flügel mit M2.5x8
Schrauben.
Ordnen Sie die Steurfunktionen des Empfän-
gers an die entsprechenden Kanäle zu. Schlies-
sen Sie den Regler an und platzieren Sie den
Empfänger. Verlegen sie gemäß des Fernsteu-
ersystems die Litzenantenne(n).
Bitte beachten Sie die ANleitung der Fern-
steuerung bei folgenden Arbeiten.

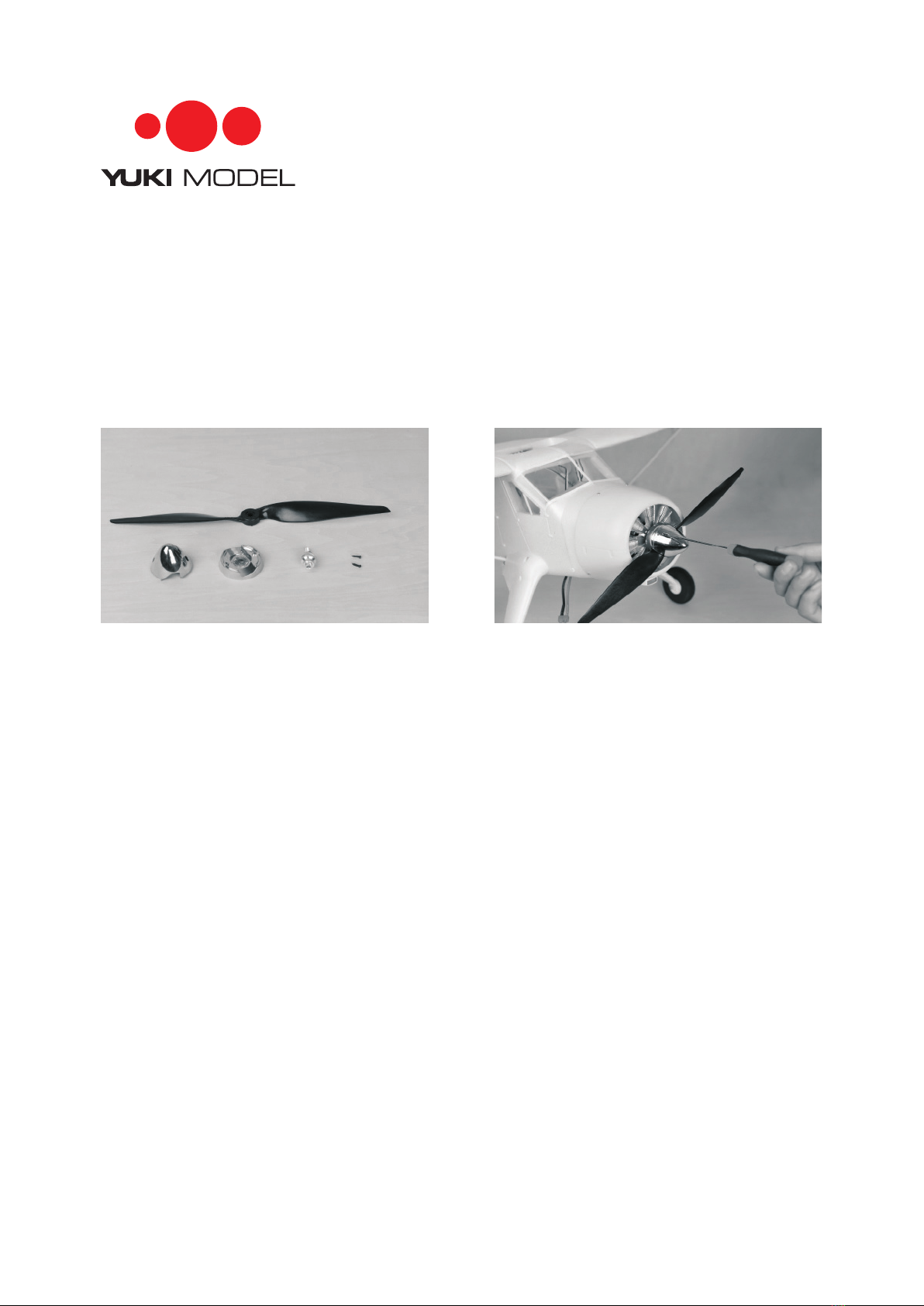

Mount the propeller &
spinner
Insert the collet prop adapter through the prop
hub.
Install the collet prop adapter on the motor shaft.
Slide the propeller on the prop adapter and se-
cure it with the prop wascher and prop nut. Then
tighten the prop nut with a wrench.
Position the spinner over the propeller. Then se-
cure the spinner to the prop hub with M2.5x10
tapping screws.
Montieren Sie die Luftschraube mit Konus und
der Spinner-Rückwand. Lassen sie dabei einen
Spalt von ca. 4mm zwischen der Sternmotor-At-
trappe und der Spinner-Rückwand.
Montieren sie die Propeller
und den Luftschraubenmit-
nehmer

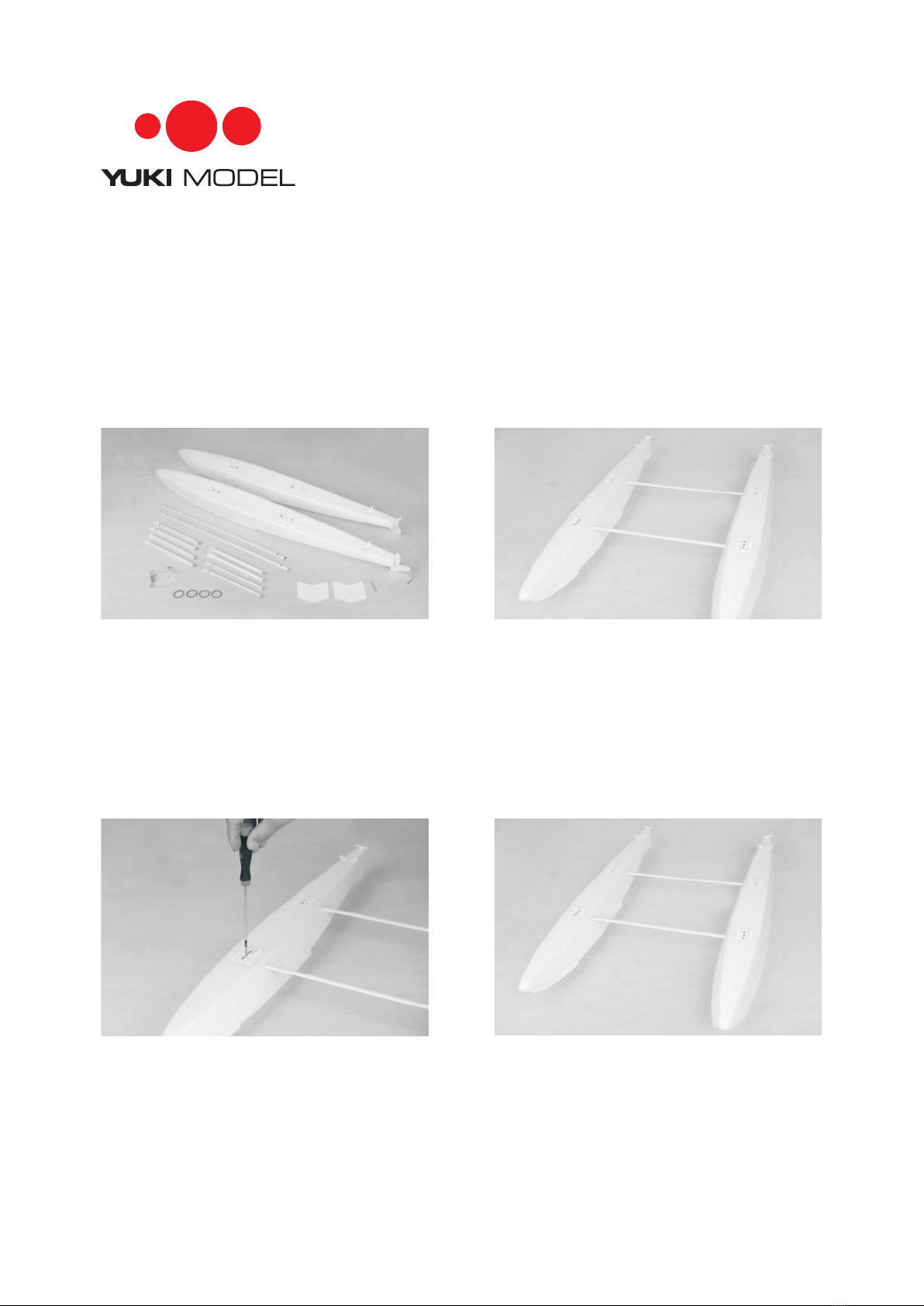

Mount the oats

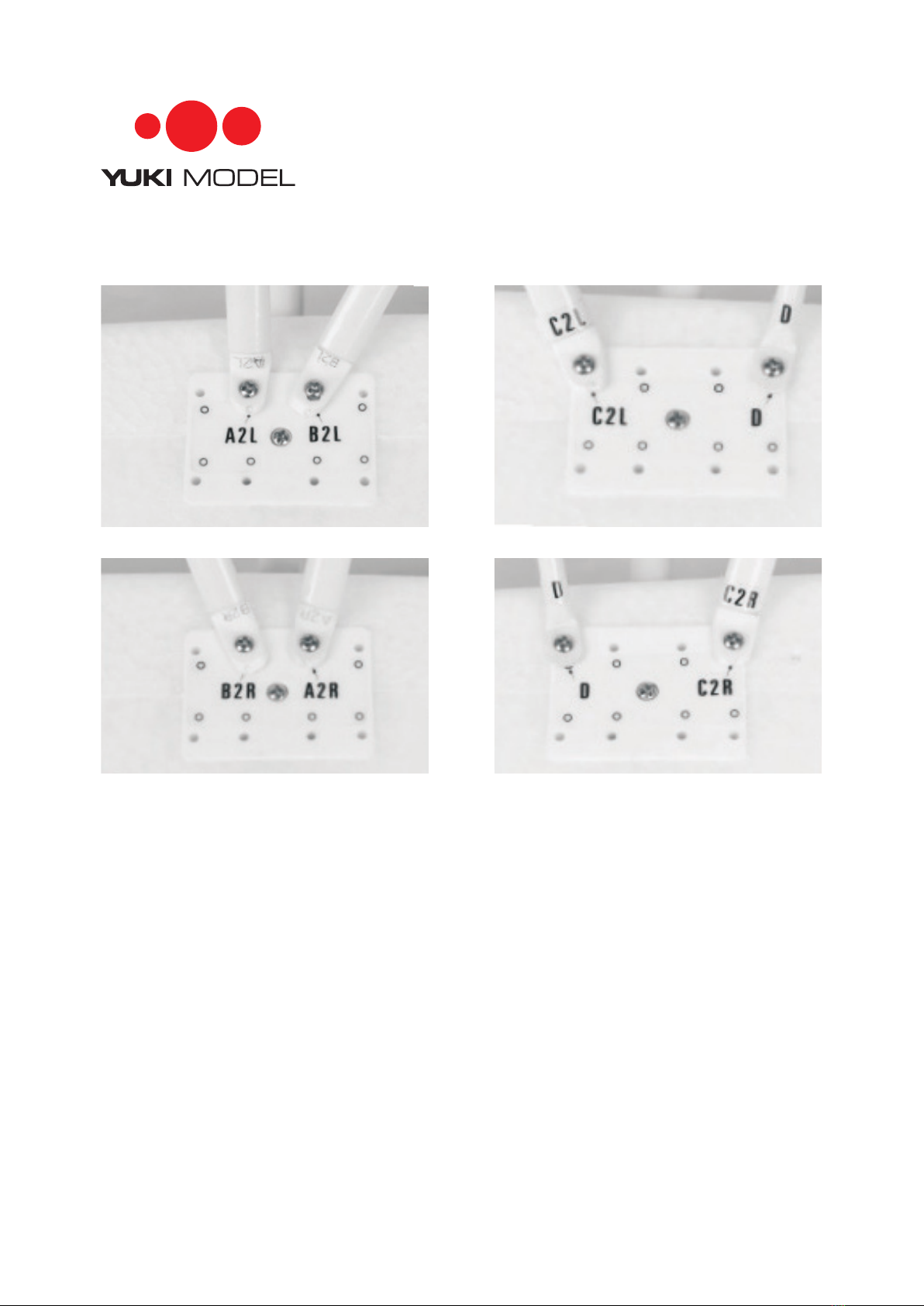

Insert the longest struts into the holes anked
the oats as Illustration.
Insert the M2.5x20 screws into the hole on top of
oats and tighten. Ensure the struts, then install
they on oat with M2.5x8 tapping screws corre-
spondingly.
Stecken Sie die längsten Streben in die Flanken
der Schwimmer wie auf dem Bild.
Führen sie die M2.5x20 Schrauben in die lö-
cher auf der Oberseite der Schwimmer und zie-
hen sie fest. Gehen Sie sicher das die Streben
zuerst angebracht werden bevor die M2.5x8
Schrauben befesstigt werden.
Montieren sie die
Schwimmer

Remove the main landing gears and tail gear
from the fuselage.
Mount the oats to the fuselage use tapping
screws as illustration. The tapping screws
M3.0x18 which locked the main landing gears
will be used in mounting the oats.
Be care that oat strut is sandwiched between
wing strut and fuselage, but not the wing strut
be sandwiched.
Entfernen sie das Hauptfahrwerk und das Heck-
rad vom Rumpf.
Verbinden sie die Schwimmer mit dem Rumpf
mit Blechschrauben wie im Bild. Die Blech-
schrauben M3.0x18, die das Hauptfahrwerk
gehalten haben werden für die Schwimmer be-
nutzt.
Geben Sie Acht das die Schwimmer Streben
zwischen den Flügel Streben und Rumpf liegen.
Nicht andersherum.

Pass the pull-thread of water rudder through a
rubber band. Then hang the rubberband onto
hook of oat and water rubber arm as illustrati-
on. Do the same to the other water rudder.
Guide the pull-thread wire into the screw-lock
connectors on the driving arm. Be care that the
two wire need to be crossed each other.
Befestigen Sie zwischen dem Steuerruder und
der am Schwimmer vorgesehen Halterung das
Gummiband wie im Bild. Führen Sie den glei-
chen Schritt am anderen Schwimmer durch.
Führen sie die Anlenkdrähte zu dem hinteren
Ende wo die Spornradlenkung sitzt. Ziehen Sie
sie durch und gehen Sie sicher das die zwei An-
lenkdrähte sich überkreuzen.

Ensure the water rudders and the driving arm in
their centric position. Then tighten the screw to
make sure the pull-thread wire will not loosen.
Keep some space between two pull-thread to
avoid the collide each other.
Stellen Sie sicher das die Wasserruder und die
Anlenkdrähte sich in einer zentrierten Lage be-
nden. Dann ziehen sie die Schrauben fest um
sicherzustellen das die Anlenkdrähte nicht lose
sind. Lassen Sie ein wenig Platz zwischen den
Anlenkdrähten um sicherzugehen das sie nicht
miteinander kollidieren.

Mount the mid end of bracing robes to the wing
struts and mount the other ends of bracing robes
to the oats with M2.5x8 tapping screws. The
holes that be mount bracing robes on each o-
ats should be symmetrical.
Ensure to bracing robes of both side are equi-
long. You can ajust the length of bracing robes
by tying or untying knots on it.
Mount the end plate ns to the horizontal stabili-
zer use M2.0x6 tapping screws.
Verbinden Sie das mittlere Ende der Streben an
den Flügelstreben und verbinden sie die ande-
ren Enden der Streben mit den Schwimmern mit
M2.5x8 Blechschrauben.
Die löcher die, die Streben halten sollten sym-
metrisch sein.
Gehen Sie sicher das die Streben auf beiden
Seiten gleichlang sind. Sie können sie anpassen
indem sie Knoten an den Streben befestigen.
Schrauben sie beidseitig die Höhenleitswerks-
leitächen mit M2.0x6 Schrauben an.

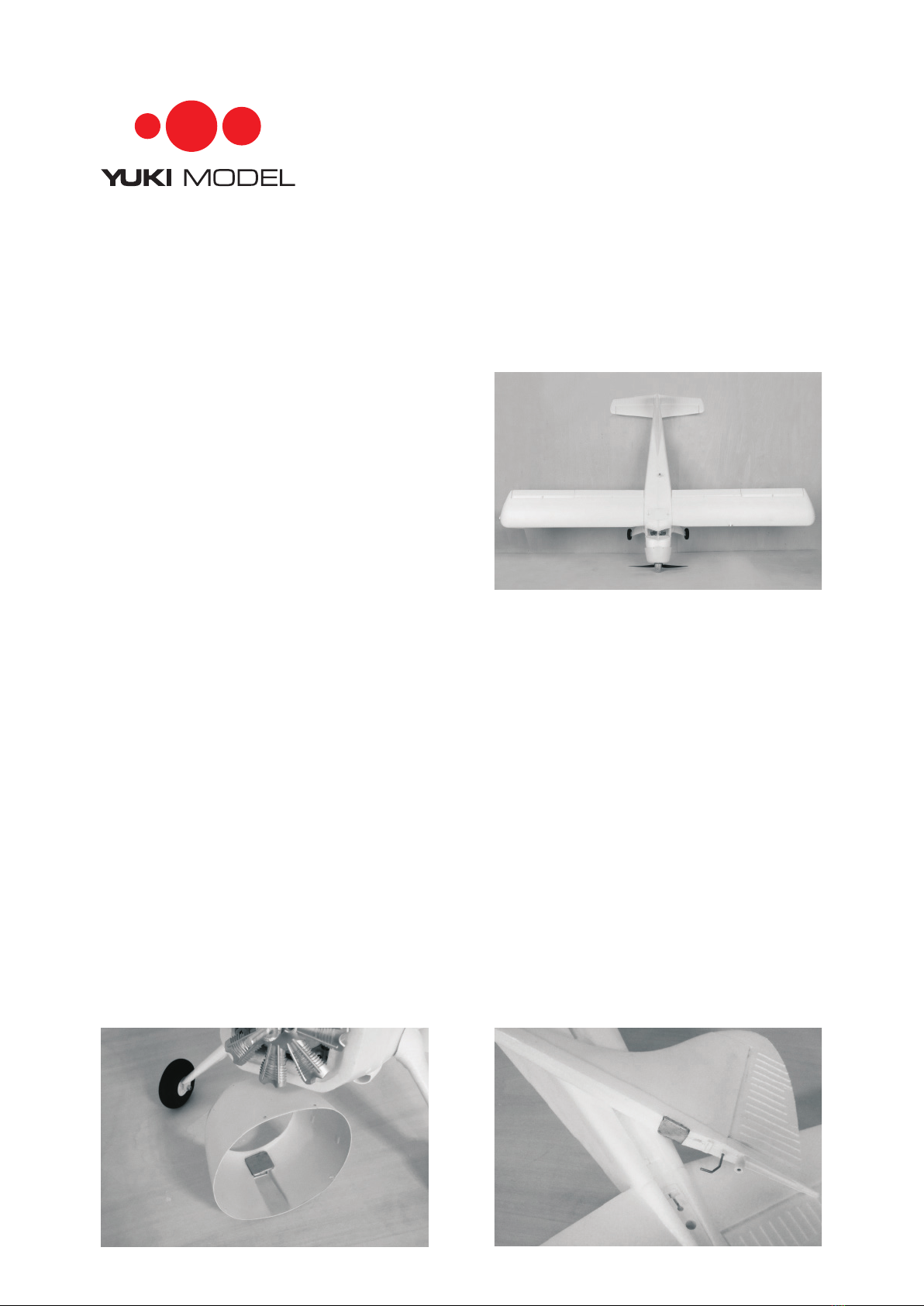

Check the C.G.
(Center of Gravity)
Install the motor battery, but do not connect it to
the ESC. Also install the battery hatch. All the
rest of the parts of landing gear version model
should already be installed.
The standart C.G. of this plane is positioned at
the 60mm behind the leading edge; And the mo-
vement of the C.G. should not exceed ± 6mm.
Otherwise it will have an effect on ying perfor-
mance nad cause crash.
If the C.G of the plane in not positioned at the
60 ± 6mm behind the leading edge, you should
adjust the C.G. by adding the balance weight
on nose or tail of fuselage. If the C.G. is too far
aft (tail heavy) you can add the nose balance
weight under cowl. If the C.G. is too far forward
(nose heavy you can add the tail weight in the
tail.
Der Schwerpunkt bendet sich bei
60mm ± 6mm hinter dem führenden Ende.
Überprüfen Sie den
Schwerpunkt

Movement of all control
surfaces:
1. Aileron 2. Rudder 3. Elevator
20°
20°
20°
20°
8°
8°
Querruder Seitenruder Höhenleitwerk
Steuerung aller
Ruderausschläge.

Sicherheits- und Warnhinweise
Dieses Modell ist für Modellsportler ab 14 Jahren
geeignet und kein Spielzeug
Vor Inbetriebnahme ist das Modell gemäß dieser
Bedienungsanleitung vollständig zu montieren
Die Elektronik ist vor Feuchtigkeit, Staub, Hitze
und anderen schädlichen Einüssen zu schützen
Das Modell ist ausschließlich auf dafür
vorgesehenen Flugplätzen und unter guten
Witterungsbedingungen zu betreiben, also nicht
bei Sturm, Niederschlag oder Gewitter
Bitte beachten, dass in Deutschland und anderen
Ländern eine spezielle Haftpichtversicherung
für den Betrieb von Flugmodellen Picht ist,
unabhängig von deren Größe und Gewicht
Vor dem Flug immer erst den Sender, dann den
Empfänger einschalten; nach dem Flug immer
erst den Empfänger, dann den Sender ausschalten
Vor jedem Start des Modells ist die Funktion aller
Steuerbefehle vollständig zu überprüfen
Nach jedem Einsatz ist das Flugmodell nach
Beschädigungen zu überprüfen; vor dem
erneuten Einsatz sind Schäden zu reparieren
Beim Betrieb des Modells stets auf Sicherheit
achten, da der kraftvolle Antrieb sowie die
Luftschraube Verletzungen verursachen können
Bei Fragen können Sie sich an unsere
technische Hotline wenden: [phone]
Safety and Warnings
This model not a toy, suitable for RC model
pilots aged 14 years or older
Assemble the model according to these
instructions completely before use
Electronics must be protected from moisture,
dust, heat and other harmful inuences
The model is to operate exclusively in
designated airelds and under good weather
conditions, not during a storm, rainfall or
thunderstorms
Please note that in Germany and other
countries it is mandatory to have a special
insurance for the operation of model aircraft,
regardless of their size and weight
Before the ight, always turn on the transmitter
rst, then the receiver; after the ight, always
turn off the receiver rst, then the transmitter
Before each start of the model, rstly test the
functioning of all control commands completely
After each ight, check the model for damage;
if it is damaged, the plane must be repaired
before the next use
During the operation of the model always pay
attention to safety, since the powerful drive and
propeller can cause injury
If you have questions you can contact our
technical hotline: [phone]

Garantiebedingungen
Die Garantiezeit beträgt zwei Jahre ab
Kaufdatum. Die Garantie gilt auf dem Gebiet der
Europäischen Union und der Schweiz.
Während der Garantiezeit werden Produkte, die
aufgrund von Material- und Fabrikationsfehlern
Defekte aufweisen, nach unserer Wahl repariert
oder ersetzt. Ausgetauschte Produkte oder Teile
von Produkten gehen in unser Eigentum über.
Die Garantieleistungen bewirken weder eine
Verlängerung der Garantiezeit, noch begründen
sie eine neue Garantie.
Garantieansprüche müssen unverzüglich nach
Kenntniserlangung vom Defekt innerhalb der
Garantiezeit geltend gemacht werden.
Das defekte Produkt schicken Sie unter
Beifügung einer Fehlerbeschreibung an:
CN Development & Media • Am Hasselt 20c
24576 Bad Bramstedt • Deutschland
Garantieansprüche sind ausgeschlossen bei
Schäden durch:
• missbräuchliche oder unsachgemäße
Behandlung sowie grobe Fahrlässigkeit
• Umwelteinüsse (z. B. Feuchtigkeit, Hitze, Staub)
• Nichtbeachtung von Sicherheitsvorkehrungen
• Nichtbeachtung der Bedienungsanleitung
• Gewaltanwendung (z. B. Schlag, Stoß, Fall)
• Eingriffe, die nicht von einer von uns autorisierten
Servicestelle vorgenommen wurden
• eigenmächtige Reparaturversuche
• Einsendung in nicht transportsicherer Verpackung
Terms of Guarantee
The warranty period is two years from date
of purchase. The warranty applies to the
territory of the EU and Switzerland.
During the warranty period, products which
have defects in materials or defects in
manufacture, will be repaired or replaced
by our choice. Replaced products or parts
of products will become our property. The
warranty services do not extend the warranty
period, nor do they constitute a new warranty.
Warranty claims must be asserted promptly
after becoming aware of the defect within the
warranty period.
Please send the defective product with
enclosed bug report to following address:
CN Development & Media • Am Hasselt 20c
24576 Bad Bramstedt • Germany
Warranty claims are excluded if damage is
caused by:
• abusive or inappropriate treatment as well
as gross negligence
• env. inuences (e.g. moisture, heat, dust)
• disregard of safety precautions
• disregard of instruction manual
• use of force (such as impact, shock, drop)
• interventions that have not been made by
an authorized service
• unauthorized attempts to repair
• consignment in unsecure packing
