Zanussi ZHT531X User manual

EN
USER MANUAL
DE
GEBRAUCHSANLEITUNG
FR
MANUEL D’UTILISATIO
NL
GEBRUIKSAANWIJZING
ES
MANUAL DE USO
PT
LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO
IT
LIBRETTO DI USO
SV
ANVÄNDNINGSHANDBOK
NO
BRUKSVEILEDNING
FI
KÄYTTÖOHJEET
DA
BRUGSVEJLEDNING
RU
РУКОВОДСТВО ПО Э КСПЛУ АТАЦИИ
ET
KASUTUSJUHEND
LV
LIETOŠANAS PAMĀCĪBA
LT
NAUDOTOJO VADOVAS
UK
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
HU
HASZNÁLATI ÚTMUTATÓ
CS
NÁVOD K POUŽITÍ
SK
NÁVOD NA POUŽÍVANIE
RO
MANUAL DE FOLOSIRE
PL
INSTRUKCJA UŻYTKOWANIA
HR
KNJIŽICA S UPUTAMA
SL
NAVODILO ZA UPORABO
EL
ΟΔΗΓΊΕΣ ΧΡΗΣΗΣ
TR
KULLANIM KITAPÇIĞI
BG
РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ
KK
ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ
MK
УПАТСТВО ЗА КОРИСНИК
SQ
UDHËZUES PËR PËRDORIMIN
SR
КОРИСНИЧКО УПУТСТВО
AR
Cooker Hood
Dunstabzugshaube
Hotte De Cuisine
Afzuigkap
Campana
Exaustor
Cappa
Spisäkt
Kjøkkenvifte
Liesituuletin
Emhætte
Вытяжкa
Pliidikumm
Tvaiku Nosūcējs
Dangtis
Витяжка
Motorháztetõ
Odsavač Par
Kapucňa
Cartier
Okap Kuchenny
Kapuljača
Napa
Απορροφητήρας
Ocak Davlumbaz
Аспиратора
Сорып
Аспираторот
Kapak Tenxhere
Кухињског Аспиратора
2
6
10
14
18
22
26
30
34
38
42
46
50
53
57
61
65
69
73
77
81
85
88
91
95
99
103
107
111
115
119
ZHT531X
ZHT531W
ZHT631W
ZHT631X
ZHT631B

2www.zanussi.com
1. SAFETY INFORMATION
For your safety and correct
operation of the appliance,
read this manual carefully before
installation and use.Always keep
these instructions with the ap-
pliance even if you move or sell
it. Users must fully know the
operation and safety features of
the appliance.
The wire connection has to
be done by specialized
technician.
• The manufacturer will not be
held liable for any damages
resulting from incorrect or im-
proper installation.
• The minimum safety distance
between the cooker top and
the extractor hood is 650 mm
(some models can be installed
at a lower height, please refer
to the paragraphs on working
dimensions and installation).
• If the instructions for installa-
tion for the gas hob specify a
greater distance, this must be
respected.
• Check that the mains voltage
corresponds to that indicated
on the rating plate xed to the
inside of the hood.
• Means for disconnection must
be incorporated in the xed
wiring in accordance with the
wiring rules.
• For Class I appliances, check
that the domestic power supply
guarantees adequate earthing.
• Connect the extractor to the
exhaust ue through a pipe of
minimum diameter 120 mm.
The route of the ue must be
as short as possible.
• Regulationsconcerningthedis-
charge of air have to be fullled.
• Do not connect the extractor
hood to exhaust ducts carrying
combustion fumes (boilers, re-
places, etc.).
• If the extractor is used in con-
junction with non-electrical
appliances (e.g. gas burning
appliances), a sufcient degree
of aeration must be guaranteed
in the room in order to prevent
the backow of exhaust gas.
When the cooker hood is used
in conjunction with appliances
supplied with energy other than
electric,thenegativepressurein
the room must not exceed 0,04
mbar to prevent fumes being
drawn back into the room by
the cooker hood.
• The air must not be discharged
into a ue that is used for ex-
haustingfumesfromappliances
burning gas or other fuels.
• If the supply cord is damaged, it
mustbereplacedfromtheman-
ufacturer or its service agent.
• Connect the plug to a socket
complying with current regula-
tions, located in an accessible
place.
• With regards to the technical
and safety measures to be
EN

3
www.zanussi.com
adopted for fume discharging
it is important to closely follow
the regulations provided by the
local authorities.
WARNING:Beforeinstalling
the Hood, remove the pro-
tective lms.
• Useonlyscrewsandsmallparts
in support of the hood.
WARNING:Failureto install
the screws or xing device
in accordance with these
instructions may result in
electrical hazards.
• Do not look directly at the light
through optical devices (binoc-
ulars, magnifying glasses…).
• Do not ambè under the range
hood; risk of re.
• This appliance can be used
by children aged from 8 years
and above and persons with
reduced physical, sensory or
mentalcapabilitiesorlackofex-
perience and knowledge if they
have been given supervision or
instructionconcerninguse ofthe
appliance in a safe way and un-
derstand the hazards involved.
Children shall not play with the
appliance. Cleaning and user
maintenance shall not be made
bychildrenwithoutsupervision.
• Children should be supervised
to ensure that they do not play
with the appliance.
• The appliance is not to be used
by persons (including children)
with reduced physical, sensory
or mental capabilities, or lack
of experience and knowledge,
unless they have been given
supervision or instruction.
Accessible parts may be-
come hot when used with
cooking appliances.
• Clean and/or replace the Filters
after the specied time period
(Fire hazard). See paragraph
Care and Cleaning.
• There shall be adequate ven-
tilation of the room when the
range hood is used at the same
time as appliances burning gas
or other fuels (not applicable to
appliances that only discharge
the air back into the room).
• The symbol on the product
or on its packaging indicates
that this product may not be
treated as household waste.
Instead it shall be handed
over to the applicable col-
lection point for the recycling
of electrical and electronic
equipment. By ensuring this
product is disposed of correctly,
you will help prevent potential
negative consequences for
the environment and human
health, which could otherwise
be caused by inappropriate
waste handling of this product.
For more detailed information
about recycling of this product,
please contact your local city
ofce, your household waste

4www.zanussi.com
disposal service or the shop
where you purchased the
product.
2. USE
• The extractor hood has been designed
exclusively for domestic use to eliminate
kitchen smells.
• Never use the hood for purposes other
than for which it has been designed.
• Never leave high naked ames under
the hood when it is in operation.
• Adjust the ame intensity to direct it onto
the bottom of the pan only, making sure
that it does not engulf the sides.
• Deep fat fryers must be continuously
monitored during use: overheated oil
can burst into ames.

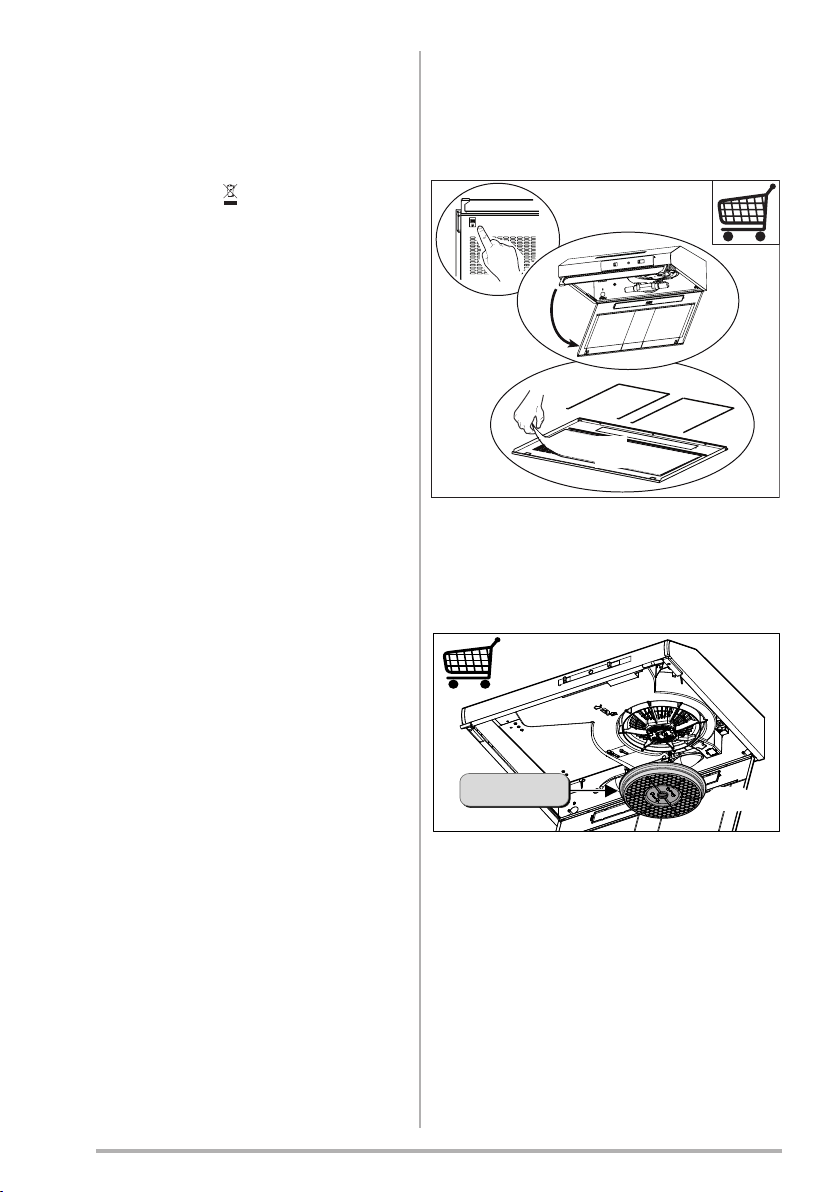

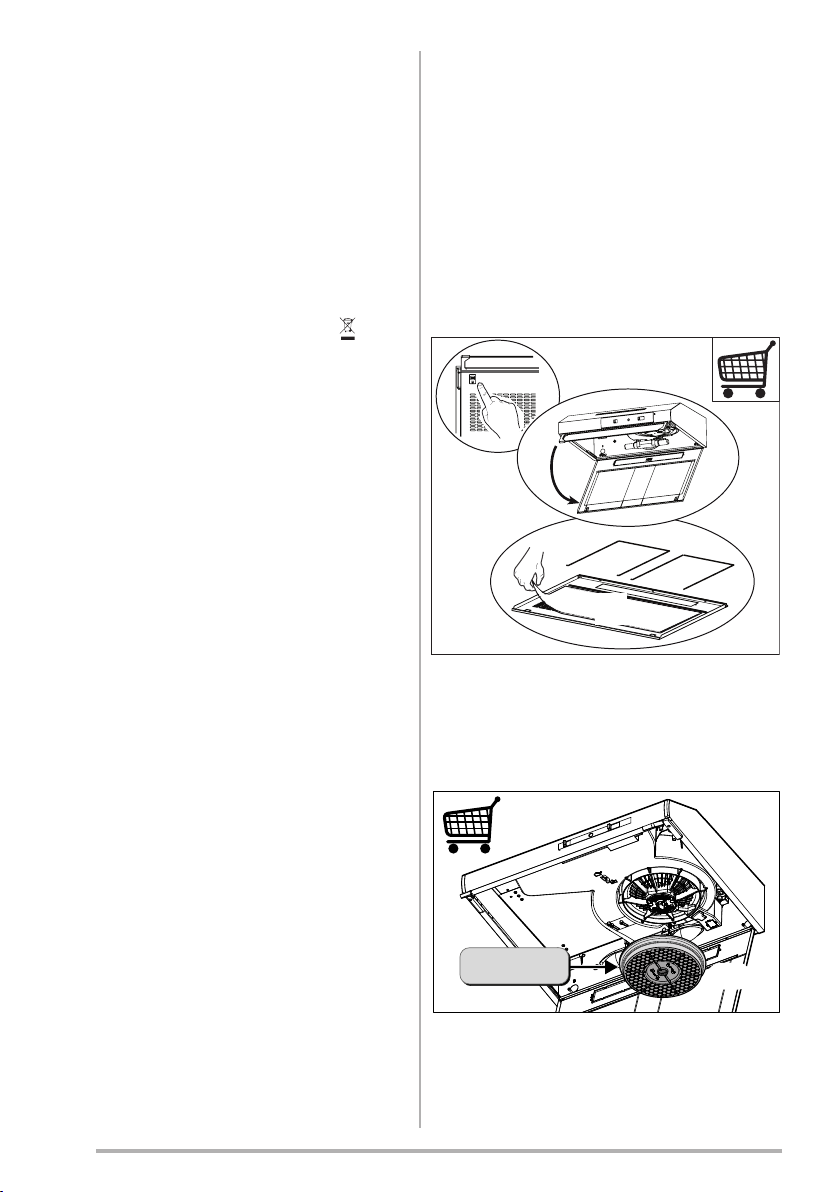

3. CARE AND CLEANING
- This lter cannot be washed and should
be replaced every 2 months H.
H
- The Activated charcoal lter is not wash-
able and cannot be regenerated, and
mustbereplaced approximatelyevery 4
months ofoperation, or morefrequently
for particularly heavy usage (W).
EFF57F W

5
www.zanussi.com

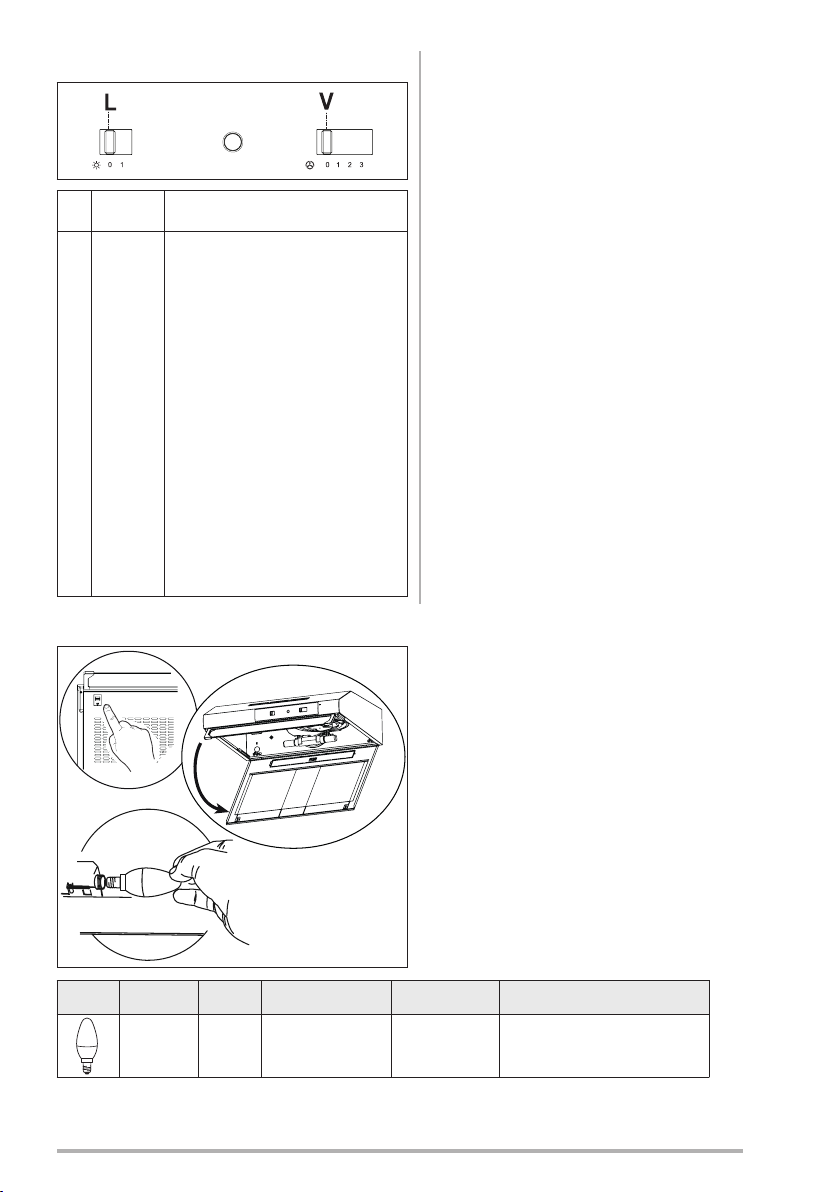

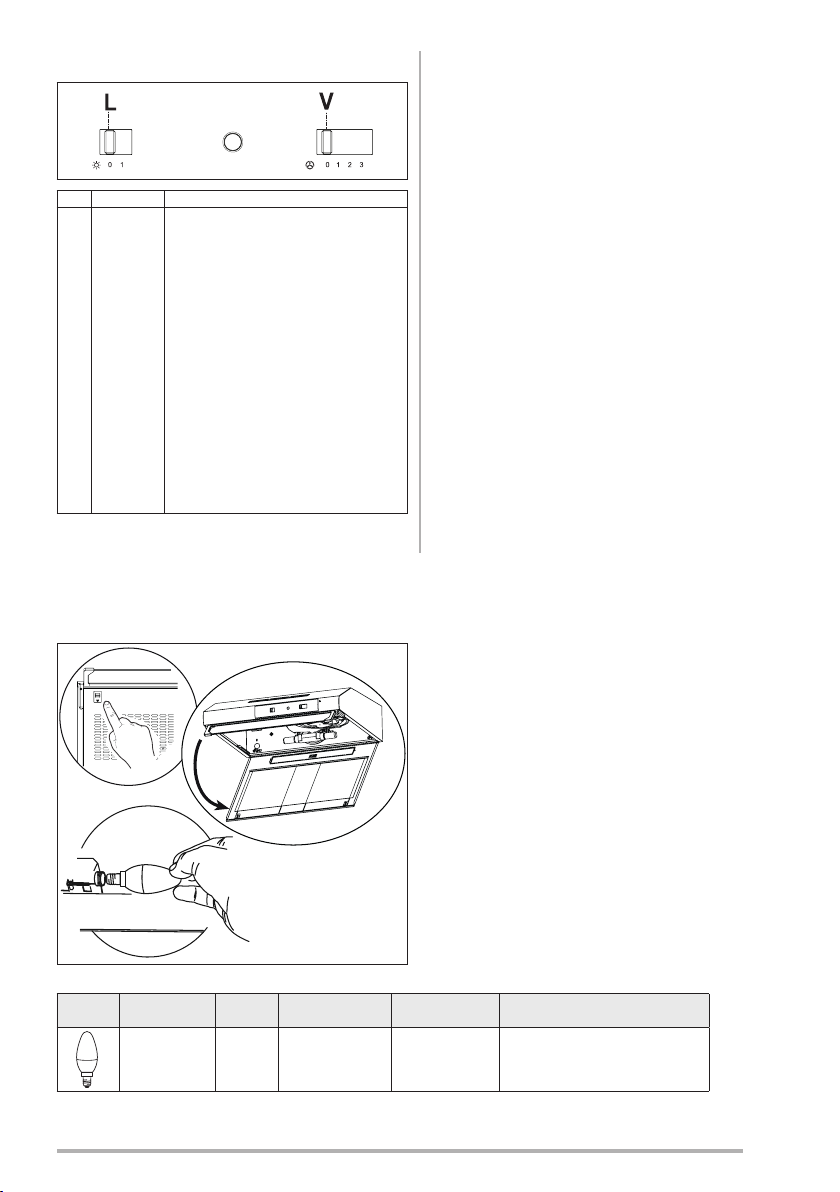

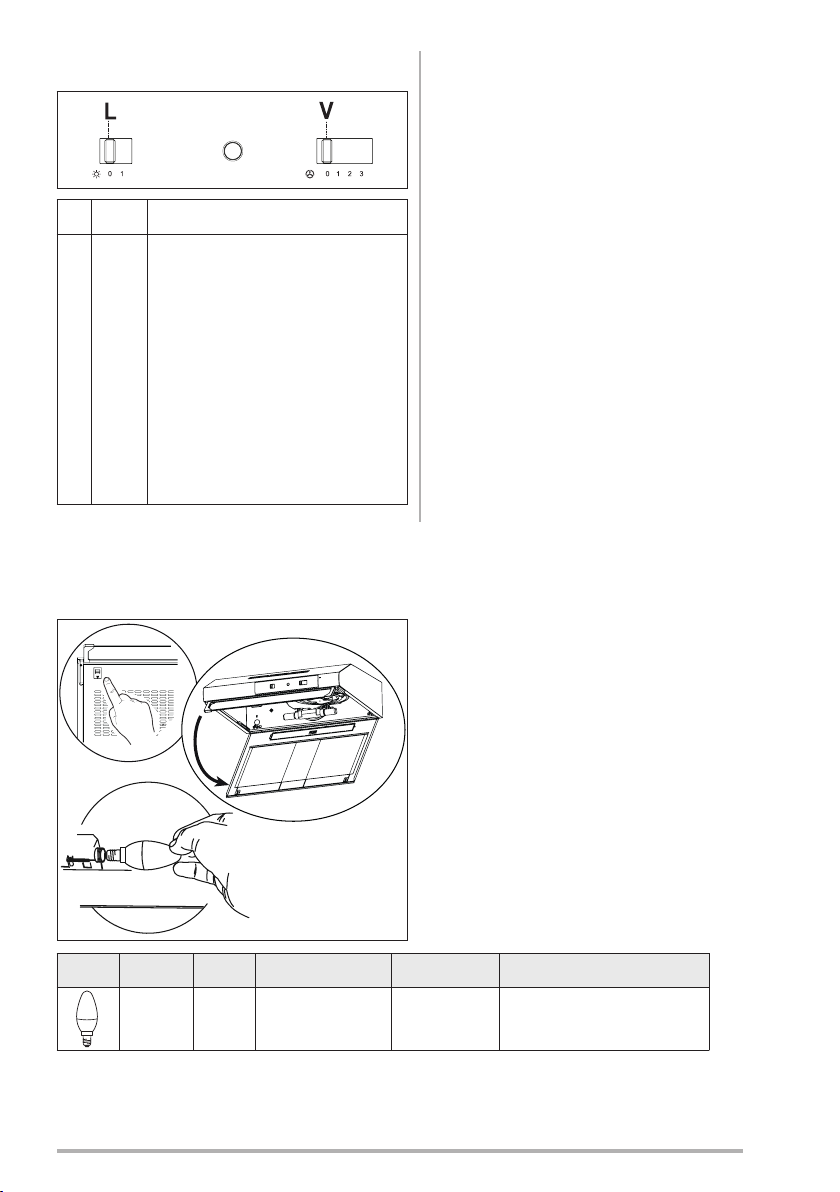

4. CONTROLS
LLight Switches the lighting system on
and off
VSpeed Sets the operating speed of the
extractor:
0. Motor Off.
1. Low speed, used for a
continuous and silent air
change in the presence of light
cooking vapour.
2. Medium speed, suitable for
most operating conditions given
the optimum treated air ow/
noise level ratio.
3. Maximum speed, used for
eliminating the highest cooking
vapour emission, including long
periods.
5. LIGHTING
Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code
4 E14 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100

6www.zanussi.com
1. SICHERHEITSINFORMA-
TIONEN
Zu Ihrer eigenen Sicherheit
und für die korrekte Funktion
des Gerätes lesen Sie bitte
diese Betriebsanleitung aufmerk-
sam durch, bevor Sie das Gerät
installieren und benutzen. Ver-
wahren Sie die Bedienungsan-
leitung stets zusammen mit dem
Gerät, auch wenn Sie dieses
an Dritte weitergeben oder über-
tragen. Es ist wichtig, dass der
Benutzer alle Betriebs- und Si-
cherheitsmerkmale des Gerätes
kennt.
DieKabelmüssenvoneinem
zuständigen Fachmann
angeschlossen werden.
• Der Hersteller haftet nicht für
etwaige Schäden, die durch
einefehlerhafteInstallationoder
einen ungeeigneten Gebrauch
entstehen könnten.
• Der min. Sicherheitsabstand
zwischenKochfeldundAbzugs-
haube beträgt 650 mm (einige
Modelle können auch niedriger
installiert werden; sieheAbsatz
Installation).
• Sollten die Installationsanwei-
sungen des gasbetriebenen
Kochfelds einen größeren
Abstand als oben angegeben
vorsehen, ist dies zu berück-
sichtigen.
• Sicherstellen, dass die Netz-
spannung der auf dem Typen-
schildangegebenenSpannung
entspricht. Das Typenschild ist
im Inneren der Haube ange-
bracht.
• Trennvorrichtungen müssen
in der festen Anlage gemäß
Normen über Verkabelungssy-
steme installiert werden.
• Für Geräte der Klasse I sicher-
stellen, dass das Versorgungs-
netz des Gebäudes korrekt
geerdet ist.
• Die Abzugshaube an den
SchornsteinmiteinemRohrmit
Mindestdurchmesser von 120
mm anschließen. Der Verlauf
desRauchabzugsmusssokurz
wie möglich sein.
• Alle gesetzlichen Vorschriften
im Bereich Abluft einhalten.
• Die Abzugshaube darf nicht an
einen Schacht angeschlossen
werden, in den Rauchgase
abgeleitet werden (z. B. von
Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit
Geräten verwendet wird, die
nicht elektrisch betrieben sind
(z.B. Gasgeräte), muss im
Raum für eine ausreichende
Belüftung gesorgt werden, da-
mit der Rückuss der Abgase
verhindert wird. Wird die Ab-
zugshaubezusammenmitnicht
elektrisch betriebenen Geräten
eingesetzt, darf der Unterdruck
im Raum 0,04 mbar nicht über-
schreiten, damit die Abgase
nichtwiederangesaugtwerden.
• Die Luft darf nicht durch einen
DE

7
www.zanussi.com
Kanal abgelassen werden, der
als Rauchabzug für Gasgeräte
oder Geräte verwendet wird,
die mit anderen Brennstoffen
betrieben werden.
• WenndasGerätekabelbeschä-
digt ist, muss es vom Hersteller
oder von einem Kundendienst-
techniker ersetzt werden.
• Den Stecker in eine den ein-
schlägigen Vorschriften ent-
sprechendezugänglicheSteck-
dose stecken.
• Was die technischen und
sicherheitsrelevanten Maß-
nahmen für den Rauchabzug
betrifft, sind die Vorgaben der
örtlichen Behörden streng ein-
zuhalten.
WARNUNG:BevordieHau-
beinstalliertwird,dieSchutz-
folien abziehen.
• NurfürdieAbzugshaubegeeig-
nete Schrauben und Kleinteile
verwenden.
WARNUNG:Diemangelnde
VerwendungvonSchrauben
undBefestigungselementen
gemäß der vorliegenden
Anleitung kann zu Strom-
schlaggefahr führen.
• NichtdirektmitoptischenInstru-
menten (Fernglas, Lupe, usw.)
in das Licht schauen.
• Aufkeinen Fallunter derHaube
ambieren: Dabei könnte ein
Brand entstehen.
• Dieses Gerät darf von Kindern
ab 8 Jahren und von Personen
mit beschränkten geistigen,
physischen oder sensorischen
Fähigkeiten oder mangels Er-
fahrungund/odermangelsWis-
sen benutzt werden, vorausge-
setzt, sie werden aufmerksam
beaufsichtigt oder über den
sicheren Gebrauch des Geräts
unddiedamitverbundenenGe-
fahreneingewiesen.Sicherstel-
len, dass Kinder nicht mit dem
Gerät spielen. Vom Benutzer
auszuführende Reinigungs-
und Wartungsarbeiten dürfen
nicht von Kindern ausgeführt
werden, sofern sie nicht dabei
beaufsichtigt werden.
• Kinder müssen beaufsichtigt
werden, damit sichergestellt
wird, dass sie nicht am Gerät
spielen.
• DiesesGerätdarfnichtvonPer-
sonen (einschließlich Kindern)
mit beschränkten geistigen,
physischen oder sensorischen
Fähigkeiten oder mangels
Erfahrung und/oder mangels
Wissen benutzt werden, außer
sie werden aufmerksam beauf-
sichtigt und eingewiesen.
Die frei zugänglichen Teile
können während des Ko-
chensmit Kochgerätensehr
heiß werden.
• Die Filter sind nach den ange-
gebenen Intervallen zu reinigen
und/oder zu ersetzen (Brand-
gefahr). Siehe Absatz Wartung

8www.zanussi.com
und Reinigung.
• Wenn dieAbzugshaube gleich-
zeitig mit Geräten verwendet
wird, die Gas oder andere
Brennstoffe benutzen, muss
im Raum eine ausreichende
Belüftung vorhanden sein (gilt
nicht für Geräte, die nur Luft
in den Raum ablassen).
• Schutzschild bei Rissbildung
ersetzen.Das Symbol am
Produkt oder auf der Verpak-
kung weist darauf hin, dass
das Gerät nicht als normaler
Hausmüll entsorgt werden darf.
Das ausrangierte Gerät muss
vielmehr bei einer speziellen
Sammelstelle für elektrische
und elektronische Geräte
abgegeben werden. Mit der
vorschriftsmäßigen Entsor-
gung des Gerätes trägt der
Benutzer dazu bei, schädliche
Auswirkungen auf Umwelt und
Gesundheit zu vermeiden.
Weitere Informationen zum
Recycling dieses Produktes
können bei der zuständigen
Behörde, der örtlichen Ab-
fallbeseitigung oder bei dem
Händler, der das Gerät verkauft
hat, eingeholt werden.
2. GEBRAUCH
• Die Abzugshaube wurde ausschließlich
für den häuslichen Gebrauch entwickelt,
um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zuge-
dachten Zwecke benutzt werden.
• Unter der eingeschalteten Haube keine
offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie
nicht über den Boden des Kochgeschirrs
hinausreicht.
• Fritteusen müssen während des Ge-
brauchs ständig überwacht werden:
überhitztes Öl könnte sich entzünden.
3. REINIGUNG
UND WARTUNG
-HDieserFilterkannnichtausgewaschen
werden und muß wenigstens alle 2
Monate ausgetauscht werden.
H
- Der Aktivkohlelter ist weder waschbar,
noch regenerierbar und muss bei nor-
malem Betrieb zirka alle 4 Monate oder
auch öfter ausgewechselt werden, je
nach Intensität des Gebrauchs (W).
EFF57F W

9
www.zanussi.com
4.BEDIENELEMENTE
LBeleucht Schaltet die Beleuchtung ein und
aus.
VGeschw. Steuert folgende
Geschwindigkeitsstufen:
0. Motor Off.
1. Geringste Gebläsestufe,
diese Stufe ist für einen
ständigen und besonders
leisen Luftaustausch bei
geringer Kochdunstentwicklung
geeignet;
2. Mittlere Gebläsestufe,
eignet sichaufgrund
des guten Verhältnisses
zwischen Fördervolumen
und Geräuschentwicklung
für die meisten Anwen-
dungssituationen;
3. Höchste Gebläsestufe,
eignet sich für starke
Kochdunstentwicklung, auch
über längere Zeit hin.
5. BELEUCHTUNG
Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code
4 E14 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100

10 www.zanussi.com
1. CONSIGNES DE
SÉCURITÉ
Pour votre sécurité et pour
garantir le fonctionnement
correct de l’appareil, veuillez lire
attentivement ce manuel avant
d’installer et de mettre en fonc-
tion l’appareil. Toujours conserver
ces instructions avec l’appareil,
même en cas de cession ou de
transfert à une autre personne.
Il est important que les utilisateurs
connaissent toutes les caracté-
ristiques de fonctionnement et
de sécurité de l’appareil.
Laconnexiondescâblesdoit
être effectuée par un techni-
cien compétent.
• En aucun cas le fabricant ne
peutêtretenupourresponsable
d’éventuels dommages dus à
une installation ou à une utili-
sation impropre.
• La distance de sécurité mini-
mum entre le plan de cuisson
et la hotte aspirante est de 650
mm (certains modèles peuvent
être installés à une hauteur
inférieure ; voir le paragraphe
concernant les dimensions de
travail et l’installation).
• Si les instructions d’installation
du plan de cuisson à gaz spé-
cient une distance supérieure
à celle indiquée ci-dessus,
veuillezimpérativemententenir
compte.
• Assurez-vous que la tension du
secteur correspond à celle indi-
quée sur la plaque des carac-
téristiques apposée à l’intérieur
de la hotte.
• Les dispositifs de sectionne-
ment doivent être montés dans
l’installation xe conformément
aux normes sur les systèmes
de câblage.
• Pour les appareils de Classe I,
s’assurer que l’installation élec-
trique de votre intérieur dispose
d’une mise à la terre adéquate.
• Reliezl’aspirateurduconduitde
cheminée avec un tube ayant
un diamètre minimum de 120
mm. Le parcours des fumées
doit être le plus court possible.
• Respecter toutes les normes
concernant l’évacuation de l’air.
• Ne reliez pas la hotte aspirante
aux conduits de cheminée qui
acheminentlesfuméesdecom-
bustion (par ex. de chaudières,
de cheminées, etc.).
• Si vous utilisez l’aspirateur en
même temps que des appareils
nonélectriques(parex.fonction-
nant au gaz), veillez à ce que la
pièce soit adéquatement venti-
lée, an d’empêcher le retour
du ux des gaz d’évacuation.
Si vous utilisez la hotte de cui-
sine en même temps que des
appareilsnonalimentésàl’élec-
tricité,lapressionnégativedans
la pièce ne doit pas dépasser
0,04 mbar, an d’éviter que les
fumées soient réaspirées dans
la pièce où se trouve la hotte.
FR
