Zenith 9119W User manual

Pg 1 of 14
Assembly Instructions - Model 9119W (White)
Instrucciones de Ensamblado - Modelo 9119W (Blanco)
Instructions d'assemblage - Modèle 9119W (Blanc)
©2008 Zenith Products Corp.
Before You Begin
Thank you for purchasing this prod-
uct. We’ve included easy to follow
step-by-step instructions which have
been carefully written to ensure
quick, easy assembly of your furni-
ture. Be sure to read the instructions
(a time saver in the long run).
Identify all parts and hardware. If any
pieces are missing, call our Toll Free
Number 1-800-892-3986 between
8:00AM-5:00PM EST Monday
through Friday or contact our web-
site at www.zenith-products.com for
more information. When laying out
parts, place them on a soft surface
to prevent scratching.
Antes de que empiece
Muchas gracias por comprar este
producto. Hemos incluido instrucciones
fáciles de seguir paso por paso las
cuales han sido cuidadosamente
escritas para asegurar el rápido y
fácil ensamblado de su mueble.
Asegúrese de leer las instrucciones
(un economizador de tiempo a la
larga). Identifique todas las partes y
artículos de ferretería. Si falta alguna
pieza, llame a nuestro número sin
costo por la llamada al 1-800-892-3986
entre las 8:00 AM y las 5:00 PM
Hora del Este de lunes a viernes o
comuníquese con nuestro sitio
"Web" en www.zenith-products.com
para obtener más información.
Cuando disponga las partes,
colóquelas en una superficie suave
para prevenir que se rayen.
Avant de commencer
Merci d’avoir acheter ce produit.
Vous trouverez dans cet emballage
des instructions pas-à-pas faciles à
suivre, qui ont été rédigées avec
soin afin d'assurer un montage
rapide et aisé de votre meuble. Ne
manquez pas de les lire attentivement;
elles vous feront gagner du temps
par la suite. Identifiez les pièces et
les accessoires de montage. S'il
venait à vous en manquer, appelez
notre numéro vert 1.800.892.3986
entre 8 h et 17 h (heure de l'Est
des Etats-Unis), du lundi au vendredi,
ou contactez notre site Web à
www.zenith-products.com pour de
plus amples informations. Lorsque
vous sortez les pièces de leur
emballage, placez-les sur une
surface non rugueuse, pour éviter
de les rayer.
MCS 11/26/08 IS9199

Pg 2 of 14

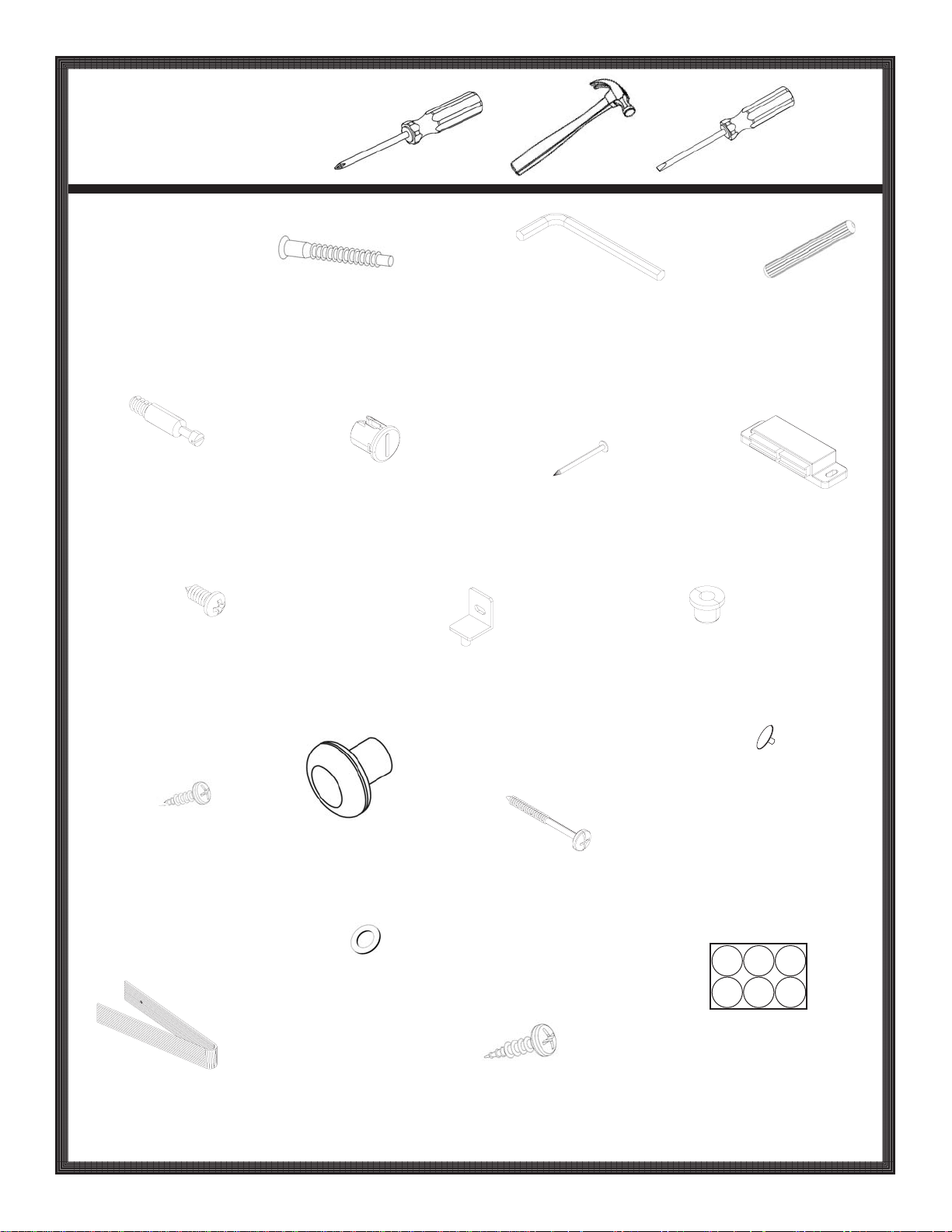

(A) 28 Large Screws
28 Tornillos grands
28 vis longues
(D) 2 Cambolts
2 Pernos para levas
2 boulons à cames
(C) 4 Dowels
4 Clavijas
4 goujons

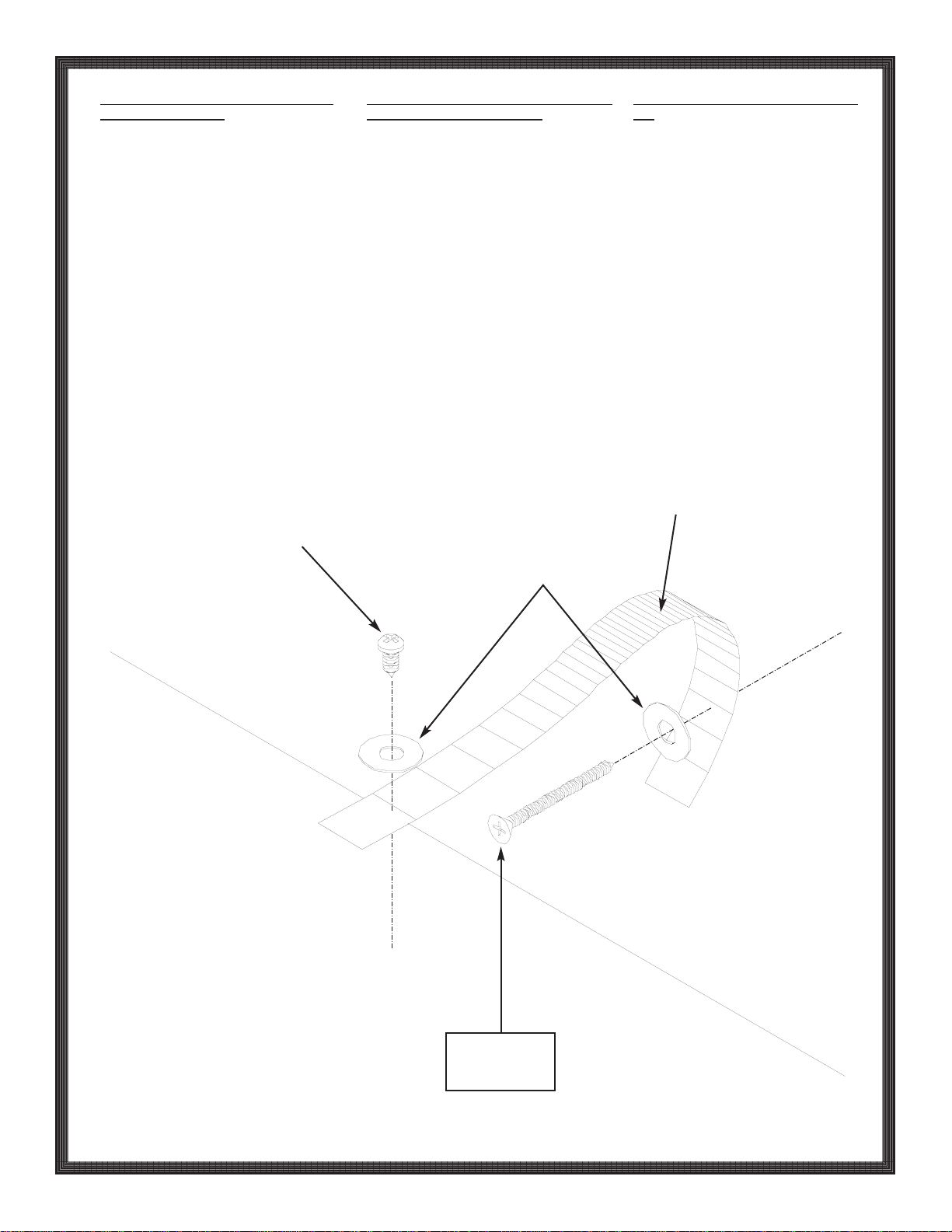

(O) 1 Nylon Strap
1 Tira de Nylon
1 bande en nylon
(P) 2 Washers
2 Empaques o Arandelas
2 rondelles
(Q) 1 Anti-topple Screw
1 Tornillo antivolcante
1 vis de retenue
(N) 24 Screw Caps
24 Cubiertas para tornillos
24 cache-vis
(F) Nails
Clavos
Clous
Tools Needed
Herramientas Necesarias
Outils nécessaires
List of Parts
Lista de Partes
Liste des pièces
(E) 2 Snap Cams
2 Levas de presión
2 cames à ressort
(B) 1 Allen Wrench for use with
Large Screws (A)
1 Llave Allen hexagonal para ser
usada con los tornillos grandes (A)
1 clé hexagonale pour les vis longues (A)
(R) 2 Sheets of 6 stickers
2 Hojas con 6 círculos adhesivos
2 feuille de 6 autocollants
(G) 1 Magnet
1 Magneto
1 aimant
(H) 2 Magnet Screws
2 Tornillos para Magneto
2 vis pour aimant
(M) 2 Knob Screws
2 Tornillos para perilla
2 vis pour boutons de portes
(L) 2 Knobs
2 Perillas
2 boutons
(K) 4 Hinge Screws
4 Tornillos para bisagras
4 vis pour charnières
(J) 4 Hinge Bushings
4 Cojinetes para bisagras
4 douilles pour charnières
(I) 4 Hinges
4 Bisagras
4 charnières
IS9199

(2) 2 Middle Shelves
2 Repisas Medias
2 étagères médianes
(4) 4 Support Rails
4 Rieles de Soporte
4 traverses d'appui
(7) 1 Cabinet Back Panel
1 Respaldo para el Gabinete
1 panneau arrière de placard
(6) 2 Bottom Side Panels
2 Paneles Laterales Inferiores
2 panneaux latéraux inférieurs
(1) 2 Top Panel / Bottom Shelf
2 Paneles Superiores / Repisas Inferiores
2 panneau supérieur / étagère inférieure
Pg 3 of 14
Cleaning Note: Cleaning with a dry
cloth may be sufficient, but for other
stains or marks wipe gently with a
damp cloth. DO NOT use strong deter-
gents or abrasive cleaners, they may
damage the surface of this product.
Nota acerca de la limpieza: Limpiar
con un trapo seco puede ser suficiente,
pero para otras manchas o marcas,
limpie suavemente con un trapo húmedo.
NO utilice detergentes fuertes o
substancias limpiadoras abrasivas.
Ellas pueden dañar la superficie de
este producto.
Conseil d'entretien: un chiffon sec
peut être suffisant ; en cas de taches
rebelles ou de marques, utilisez un
chiffon humide. N'employez PAS de
détergents forts ou de produits abrasifs
qui risqueraient d'endommager la
surface de ce meuble.
IS9199
(5) 2 Doors (1 right and 1 left)
2 Puertas (1 derecho y 1 izquierdo)
2 portes (1 droit et 1 gauche)
(3) 2 Top Side Panels
(1 right and 1 left)
2 Paneles Laterales Superiores
(1 derecho y 1 izquierdo)
2 panneaux latéraux supérieurs
(1 droit et 1 gauche)

1. Fasten 2 support rails (4) to bottom side
panels (6). This is the bottom assembly.
Asegure 2 rieles de soporte (4) a los paneles
laterales inferiores (6). Éste es el ensamble
inferior.
Fixez 2 traverses d'appui (4) aux panneaux
latéraux inférieurs (6). Cet ensemble
constitue l'unité inférieure.
4
4
6
6
A
Pg 4 of 14
Unfinished Edge
Borde Sin Acabado
Bord non fini
IS9199

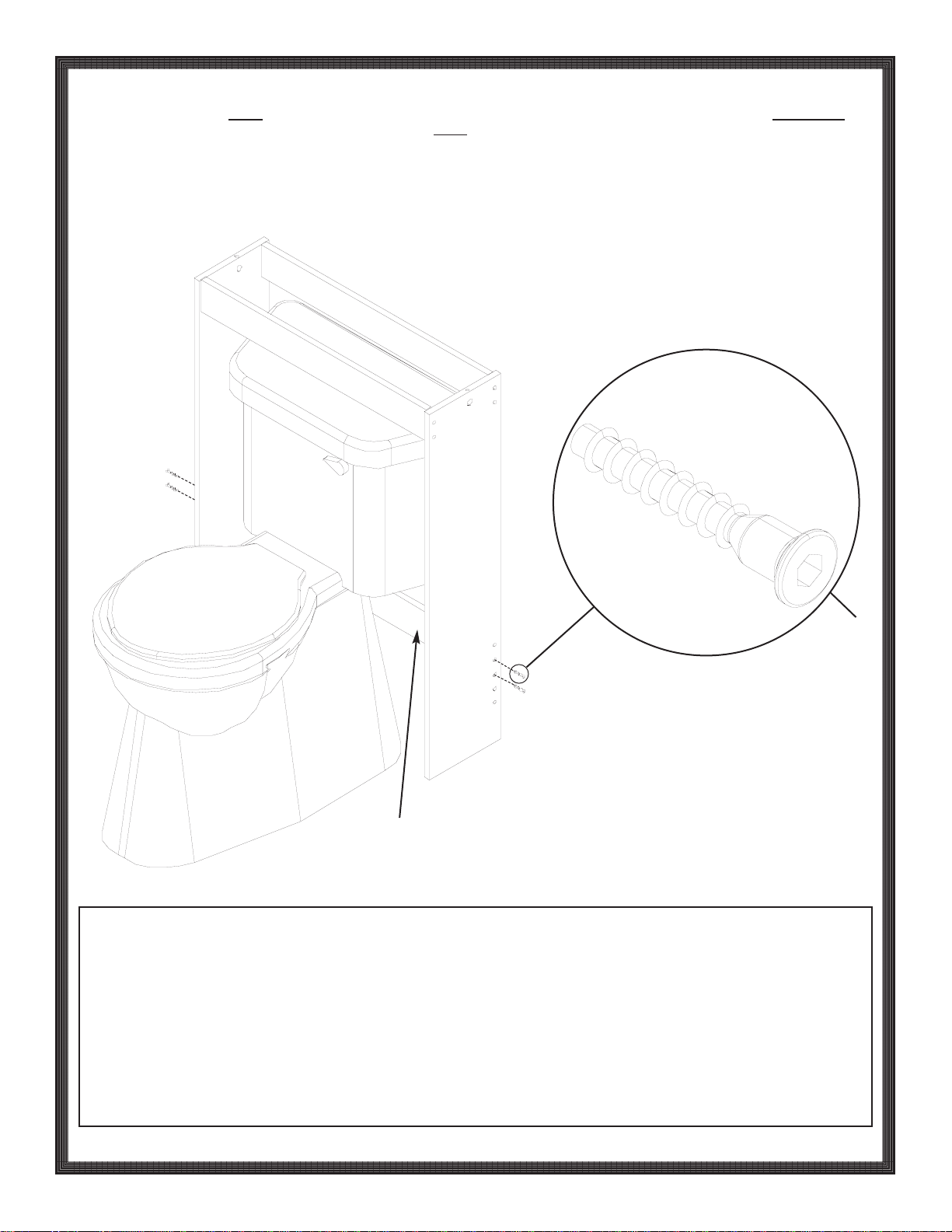

Place the bottom assembly in desired loca-
tion. Then install bottom support rail (4) with
finished edge facing up. NOTE: The bottom
support rail (4) may be adjusted by using dif-
ferent holes in the bottom side panels (6).
Coloque el ensamble inferior en la ubicación
deseada. Después instale el riel de soporte
inferior (4) con el borde con acabado orientado
hacia arriba. NOTA: Se puede ajustar el riel
de soporte inferior (4) utilizando orificios
diferentes en los paneles laterales inferiores
(6).
Placez l'unité inférieure à l'endroit désiré.
Installez ensuite la traverse d'appui inférieure
(4), bord fini vers le haut. REMARQUE : la
hauteur de la traverse d'appui inférieure (4)
peut être modifiée en utilisant différents trous
dans les panneaux latéraux inférieurs (6).
2.
6
6
4
A
Pg 5 of 14
If this unit does not fit around your toilet to
your satisfaction, you may order leg exten-
sions (be sure to include the model number
and the color) for an additional $8.00. To
pay by VISA or MASTERCARD call toll free
1-800-892-3986 between 8:00AM-5:00PM
EST Monday through Friday or send check
or money order to:
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
Si esta unidad no se ajusta alrededor de su
inodoro a su satisfacción, usted puede
ordenar extensiones de soportes ("leg
extensions") (asegúrese de incluir el número
de modelo y el color) por $8.00 adicionales.
Para pagar con VISA o MASTERCARD llame,
sin costo por la llamada, al 1-800-892-3986
entre las 8:00AM y las 5:00PM hora del
Este, de Lunes a Viernes o envíe un cheque
o giro postal ("money order") a:
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
S'il n'y a pas assez de place autour des
toilettes pour loger le meuble, vous pouvez
commander des rallonges de pieds (assurez-
vous de bien préciser le numéro de modèle
et la couleur), pour 8 USD supplémentaires.
Pour payer par carte VISAou MASTERCARD,
appelez le numéro vert 1.800.892.3986
entre 8 h et 17 h (heure normale de l'Est des
Etats-Unis), du lundi au vendredi, ou envoyez
un chèque ou un mandat postal à :
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
Etats-Unis
IS9199

Pg 6 of 14
Fasten the magnet (G) to the underside of
one of the middle shelves (2). Asegure el magneto (G) a la parte inferior de una de las repisas medias (2). Fixez l'aimant (G) en dessous de l'une des étagères médianes (2).
3.
2
4. Fasten a top side panel (3) to top panel (1).
NOTE: Make sure the side of the top panel
(1) with the most holes is facing toward the
top side panel (3).
Asegure un panel lateral superior (3) al
panel superior (1). NOTA: Asegúrese de que
el lado del panel superior (1) con la mayoría
de los orificios esté orientado hacia el panel
lateral superior (3).
Fixez un panneau latéral supérieur (3) au
panneau supérieur (1). REMARQUE :
assurez-vous que le côté du panneau
supérieur (1) comportant le plus de trous est
orienté vers le panneau latéral supérieur (3).
3
1
A
H
G
Finished Edge
Borde Con Acabado
Bord fini
IS9199

5. Gently tap in with a hammer 2 dowels (C)
into each end of one of the support rails (4)
until less than 3/8” (10mm) is left sticking
out. Attach the support rail (4) to the top side
panel (3).
Levemente golpee con un martillo 2 clavijas
(C) en cada extremo de uno de los rieles de
soporte (4) hasta que menos de 3/8" (10
mm.) sobresalga. Fije el riel de soporte (4) al
panel lateral superior (3).
A l'aide d'un marteau, tapotez légèrement 2
goujons (C) à chaque extrémité de l'une des
traverses d'appui (4) jusqu'à ce qu'ils ne
dépassent plus que de 10 mm (3/8 po).
Fixez la traverse d'appui (4) au panneau
latéral supérieur (3).
C4
3
Attach the other top side panel (3) to the
support rail (4). Attach top side panel (3) to
the top panel (1).
Fije el otro panel lateral superior (3) al riel de
soporte (4). Fije el panel lateral superior (3)
al panel superior (1).
Fixez l'autre panneau latéral supérieur (3) à
la traverse d'appui (4). Fixez le panneau
latéral supérieur (3) au panneau supérieur
(1).
6.
3
3
4
1
A
C
Pg 7 of 14
Finished Edge
Borde Con Acabado
Bord fini
IS9199

Attach 2 middle shelves (2) to the the top
side panels (3). NOTE:Make sure the mag-
net (G) is on the bottom of the top middle
shelf (2) facing the front of the unit.
Fije 2 repisas medias (2) a los paneles laterales
superiores (3). NOTA: Asegúrese de que el
magneto (G) se encuentre en la parte inferior
de la repisa media superior (2) orientado
hacia el frente de la unidad.
Fixez 2 étagères médianes (2) aux panneaux
latéraux supérieurs (3). REMARQUE :
assurez-vous que l'aimant (G) se trouve en
dessous de l'étagère médiane supérieure
(2) lorsque vous faites face au meuble.

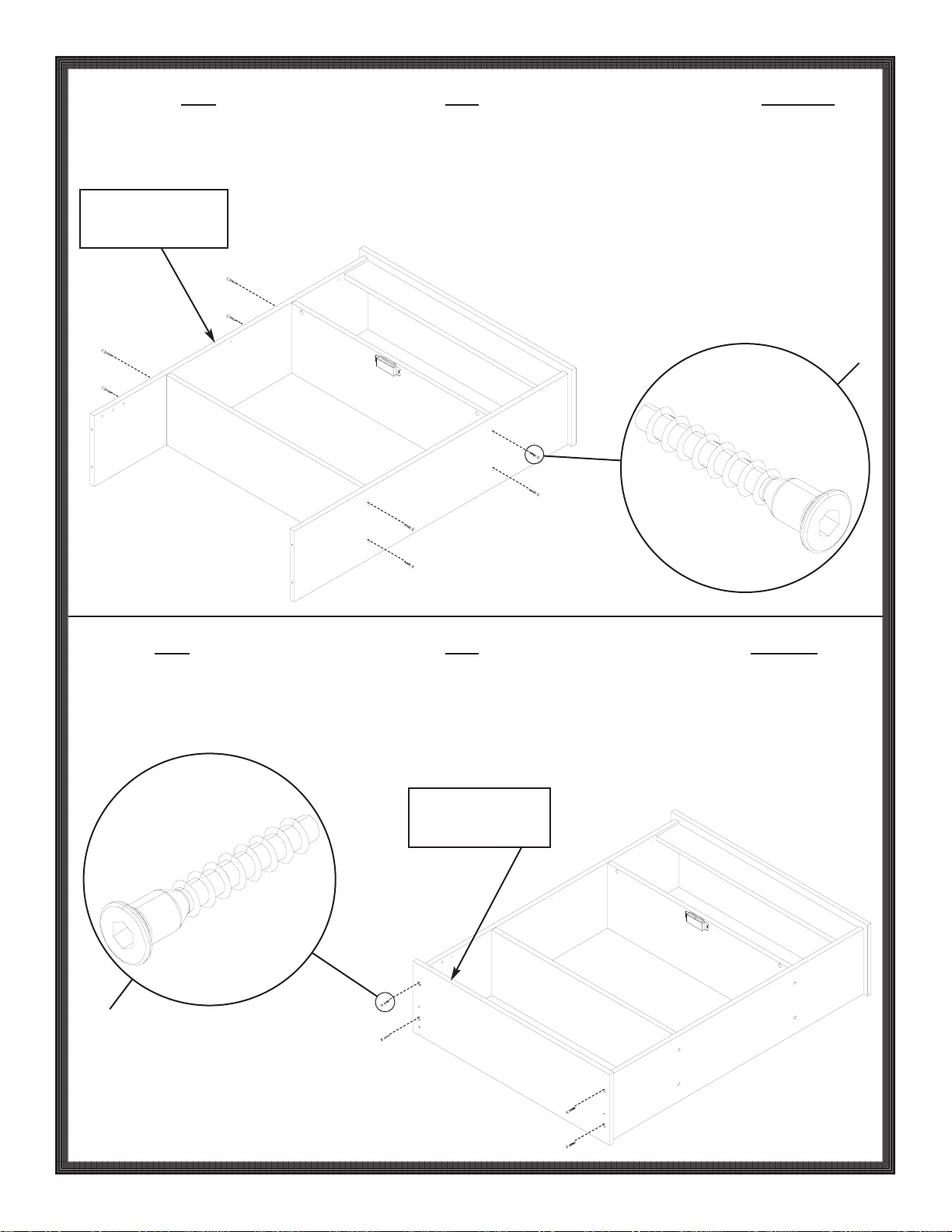

Attach the bottom shelf (1) to the top side
panels (3). NOTE:Make sure the side of the
bottom shelf (1) with the most holes is facing
away from the top side panels (3).
Fije la repisa inferior (1) a los paneles laterales
superiores (3). NOTA: Asegúrese que el
lado de la repisa inferior (1) con la mayoría
de los orificios esté en el lado opuesto de
los paneles laterales superiores (3).
Fixez l'étagère inférieure (1) aux panneaux
latéraux supérieurs (3). REMARQUE :assurez-
vous que le côté de l'étagère inférieure (1)
qui comporte le plus de trous est orienté
dans le sens opposé aux panneaux
latéraux supérieurs (3).
7.
8.
Pg 8 of 14
Finished Edge
Borde con Acabado
Bord fini
3
3
1
Finished Edge
Borde Con Acabado
Bord Fini
A
A
2
23
3
IS9199

Pg 9 of 14

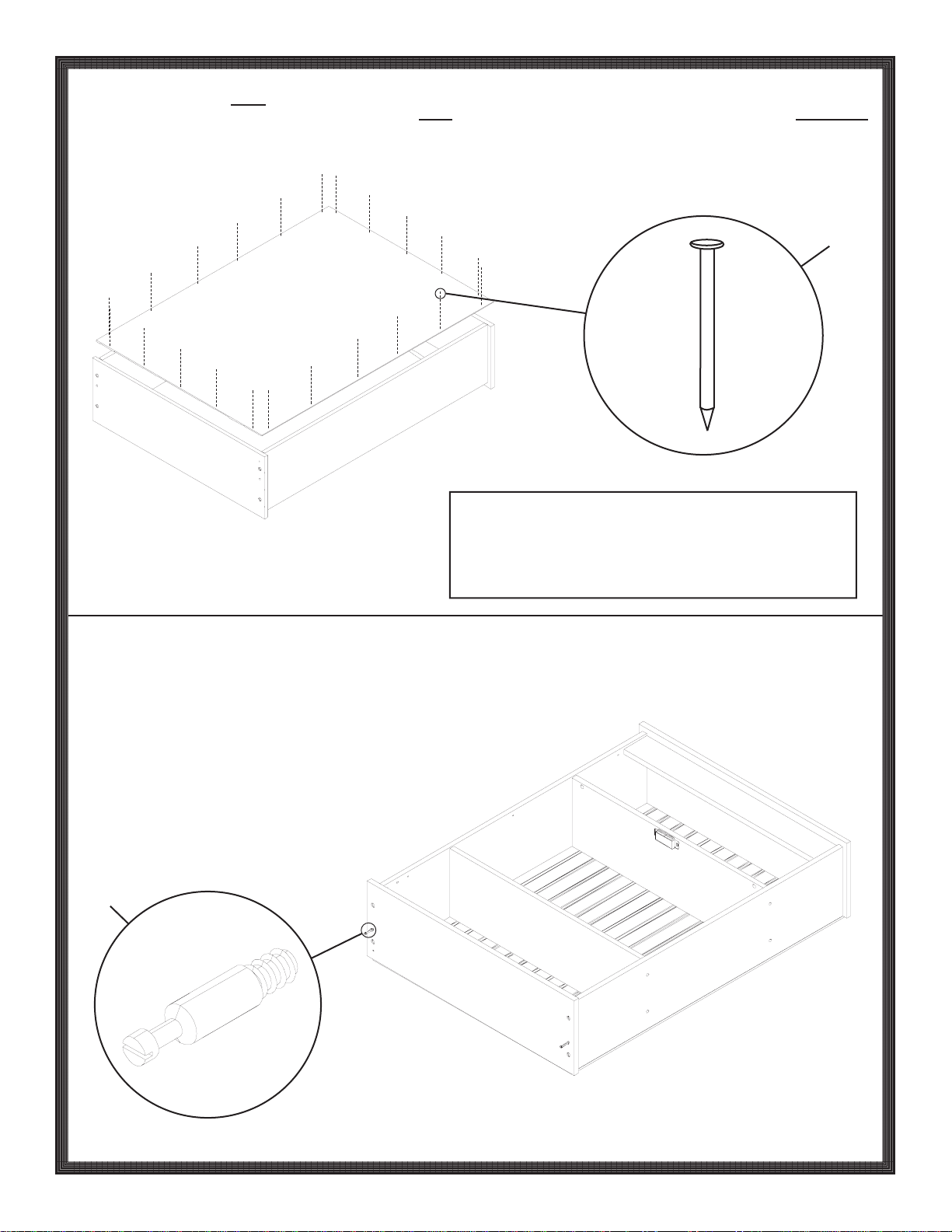

Lay unit face down on floor. Fasten back
panel (7) to back of unit. NOTE:Make sure
finished side of back panel (7) is facing
down. This is the top assembly.
Coloque la unidad boca abajo en el piso.
Asegure el respaldo (7) a la parte posterior de
la unidad. NOTA: Asegúrese de que el lado
con acabado del respaldo (7) esté orientado
hacia abajo. Éste es el ensamble superior.
Placez le meuble à plat sur le sol, côté
arrière sur le dessus. Fixez le panneau
arrière (7) au dos du meuble. REMARQUE :
assurez-vous que le côté fini du panneau
arrière (7) se trouve sur le dessous. Cet
ensemble constitue l'unité supérieure.
9.
Screw in 2 cambolts (D) into the center
holes of the bottom shelf (1). Atornille 2 pernos para levas (D) en los orifi- cios centrales de la repisa fija inferior (1). Vissez 2 boulons à cames (D) dans les trous centraux de l'étagère inférieure (1).
10.
1
7
F
D
Helpful Hint: To help align the back panel properly, fasten a nail
in each of the corners of the back panel first.
Consejo Útil: Para ayudar a alinear el respaldo apropiadamente,
asegure primero un clavo en cada una de las esquinas del respaldo.
Conseil utile : pour aligner correctement le panneau arrière,
enfoncez d'abord un clou dans chacun des coins du panneau.
IS9199

Pg 10 of 14
6
6
D
top assembly
ensamble superior
Unité supérieure

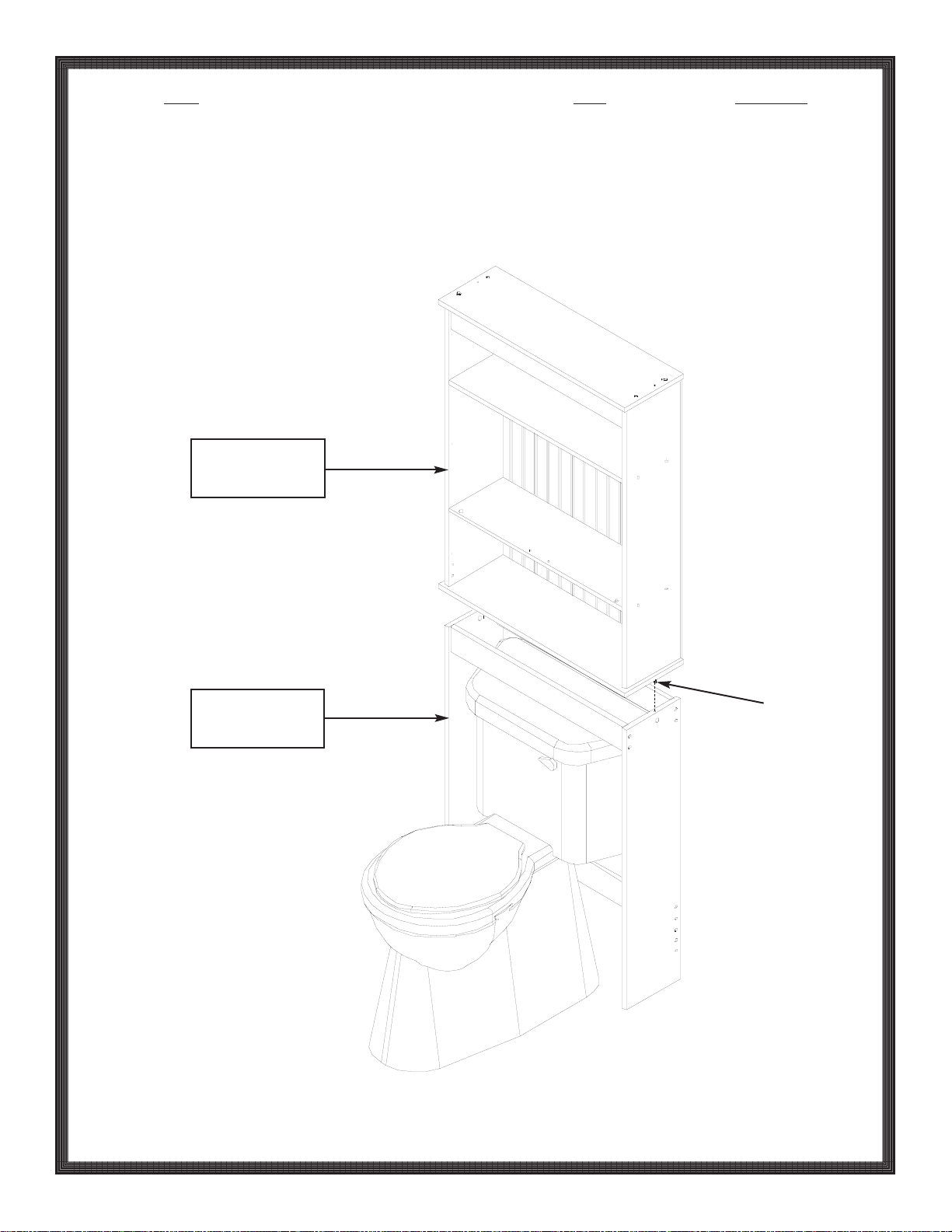

Carefully place top assembly on bottom
assembly. NOTE:Be sure to align cambolts
(D) with holes in bottom side panels (6).
Coloque cuidadosamente el ensamble
superior sobre el ensamble inferior. NOTA:
Asegúrese de alinear los pernos para levas
(D) con los orificios en los paneles laterales
inferiores (6).
Placez délicatement l'unité supérieure sur
l'unité inférieure. REMARQUE : assurez-
vous d'aligner les boulons à cames (D) avec
les trous des panneaux latéraux inférieurs
(6).
11.
bottom assembly
ensamble inferior
Unité inférieure
IS9199

Pg 11 of 14

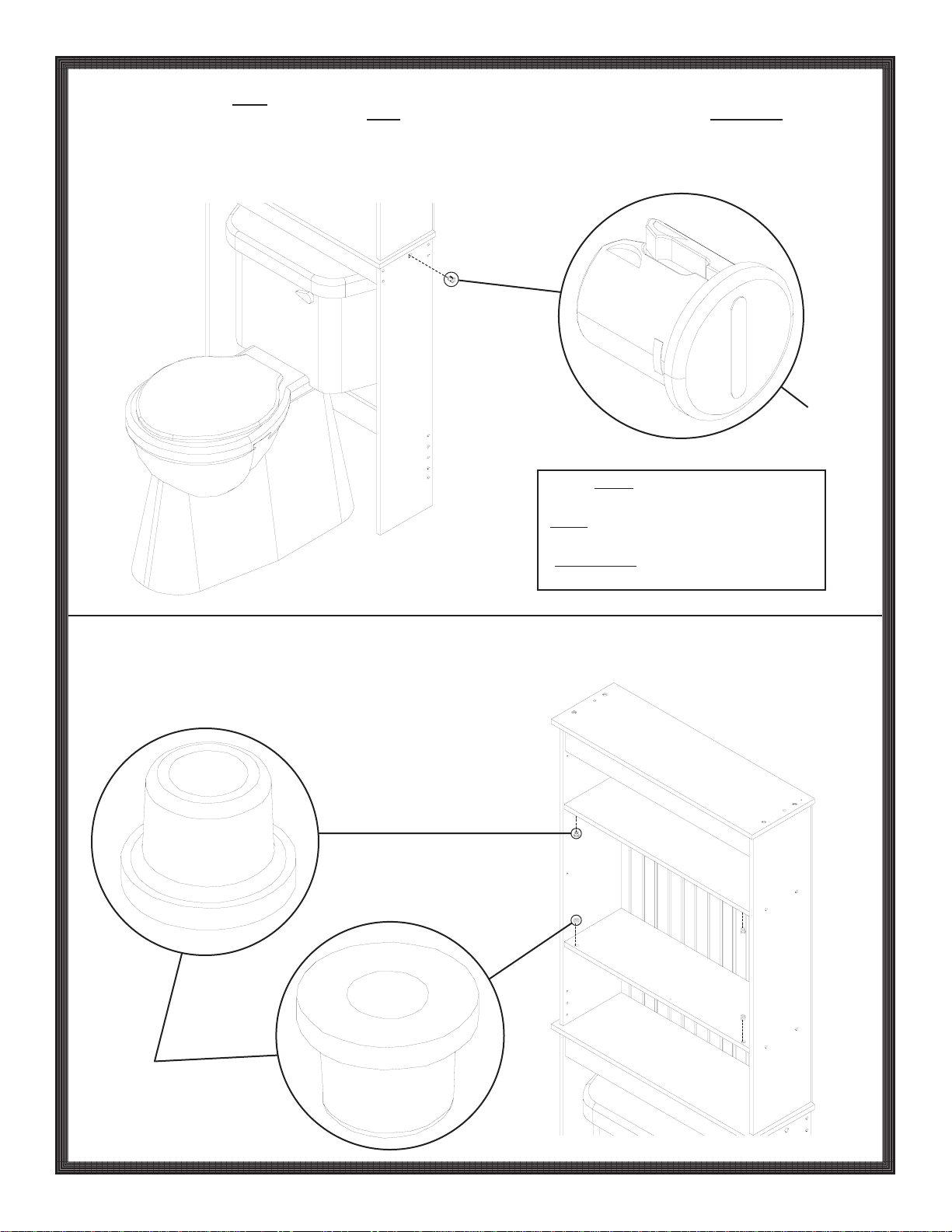

Insert hinge bushings (J) into middle
shelves (2). Inserte los cojinetes para bisagras (J) en las repisas medias (2). Introduisez les rondelles de charnières (J) dans les manchons du milieu (2).
13.
Insert 2 snap cams (E) into the holes in the
bottom side panels (6). NOTE:If necessary,
tap the snap cams with a hammer to secure
the top assembly to the bottom assembly.
Inserte 2 levas de presión (E) en los orificios
de los paneles laterales inferiores (6).
NOTA: Si es necesario, golpee levemente
las levas de presión con un martillo para
asegurar el ensamble superior al ensamble
inferior.
Introduisez 2 cames à ressort (E) dans les
trous situés dans les panneaux latéraux
inférieurs (6). REMARQUE : si nécessaire,
tapotez les cames à ressort à l'aide d'un
marteau pour fixer l'unité supérieure à l'unité
inférieure.
12.
6
6
E
J
2
2
NOTE:If necessary, tap the
snap cams with a hammer.
NOTA: Si es necesario, golpee levemente
las levas de presión con un martillo.
REMARQUE :si nécessaire, tapotez les
cames à ressort à l'aide d'un marteau.
IS9199

Pg 12 of 14
Fasten a hinge (I) to the bottom of each
door (5). Asegure una bisagra (I) a la parte inferior de cada puerta (5). Fixez une charnière (I) au bas de chaque porte (5).
14.
IS9199
5
5
5
K
I
pre-attached magnet strikes
contrachapas para magneto prefijadas
gâches à aimant pr
é attach é es

Pg 13 of 14

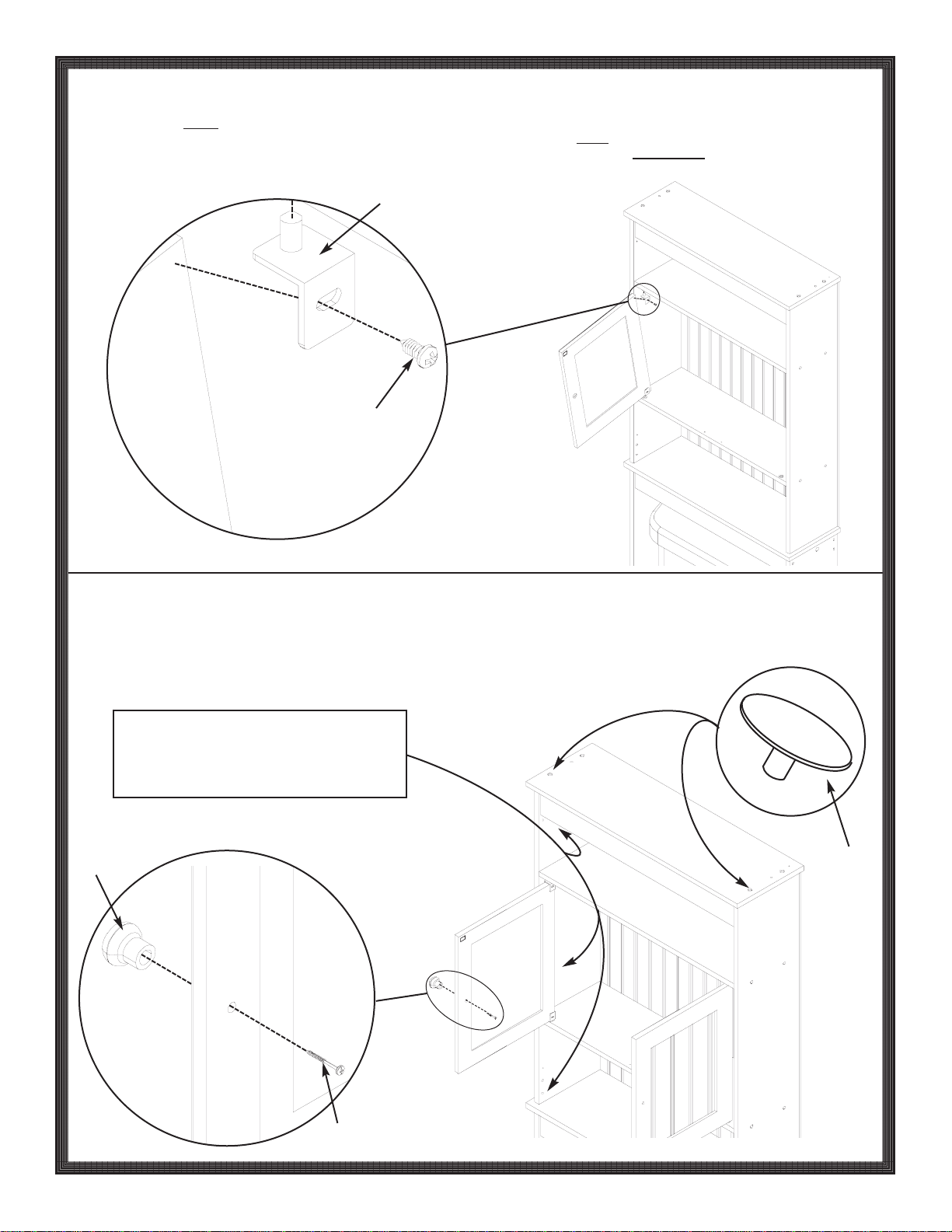

Attach door knobs (L) to doors (5). Apply
stickers (R) to unused holes on each side of
unit. Apply screw caps (L) to large screws
(A) on exterior of unit.
Asegure las perillas para puertas (L) a las
puertas (5). Aplique los círculos adhesivos
(R) a los
orificios no utilizados en cada lado
de la unidad. Coloque tapas de tornillo (L) a
los tornillos (A) en la parte exterior del mueble.
Fixez les boutons de portes (L) aux portes
(5). Appliquez une pastille adhésive (R) sur
les trous non utilisés de chaque côté du
meuble. Placez les capuchons (L) sur les vis
(A) à l'extérieur de l’armoire.
16.
5
M
L
5
Stickers (R) to be placed here.
Los adhesivos (R) se deben colocar aquí.
Emplacement des pastilles adhésives (R) .
IS9199
15.
5
5K
I
L
Set bottom hinge (I) into hinge bushing (J).
Fit top hinge (I) into top hinge bushing (J)
and fasten top hinge (I) to door (5). Repeat
for other door. NOTE:hinges may be
adjusted by loosening hinge screws (K).
Fije la bisagra inferior (I) en el cojinete para
bisagras (J). Ajuste la bisagra superior (I) en
el cojinete para la bisagra superior (J) y
asegure la bisagra superior (I) a la puerta
(5). Repita el paso para la otra puerta. NOTA:
las bisagras se pueden ajustar aflojando los
tornillos para bisagras (K).
Introduisez la charnière inférieure (I) dans la
rondelle inférieure (J) et la charnière
supérieure (I) dans la rondelle supérieure
(J), puis fixez la charnière supérieure (I) à la
porte (5). Répétez pour l'autre porte.
REMARQUE : les charnières peuvent être
réglées en desserrant les vis (K).

Pg 14 of 14
17.
Top of the unit
Parte superior de la unidad
Haut du meuble
Not Included
No Incluido
Non incluse
Q
O
P
Mounting Instructions:
It is imperative that unit be fastened to the
wall for safety reasons.
Warning: Before cutting or drilling into
any wall surface, verify the location of
electrical, plumbing, and gas lines.
Cutting any of these may cause serious
injury.
Fasten the nylon strap (O) to the top of the
unit using one washer (P) and the anti-top-
ple screw (Q) as shown. Fasten nylon strap
to wall, using appropriate mounting hard-
ware (Not Provided). We recommend using
a mounting screw of at least two inches in
length. If you do not screw directly into wall
studs, appropriate wall anchors should be
used.
Instrucciones de Montaje:
Por razones de seguridad es imperativo que
la unidad se asegure a la pared.
Advertencia: Antes de cortar o taladrar
en cualquier superficie de pared, verifique
la ubicación de las líneas eléctricas, de
plomería y de gas. Cortar cualquiera de
estas líneas puede causar una lesión
grave.
Asegure la tira de nylon (O) a la parte
superior de la unidad utilizando un empaque
o arandela (P) y el tornillo antivolcante (Q)
como se muestra en la figura. Asegure la
tira de nylon a la pared utilizando el artículo
de ferretería de montaje apropiado (no
proporcionado). Le recomendamos utilizar
un tornillo de montaje de por lo menos dos
pulgadas (5.08 cms.) de largo. Se deben
utilizar anclas para pared apropiadas si
usted no atornillará directamente en los
soportes de pared.
Instructions de montage :
Il est impératif que le meuble soit fixé au
mur.
Avertissement : avant de découper ou
de percer toute surface murale, vérifiez
l'emplacement des canalisations
électriques, de plomberie et de gaz. Des
blessures graves pourraient survenir si
l'une de ces canalisations était sectionnée.
Fixez la bande de nylon (O) en haut du
meuble à l'aide d'une rondelle (P) et de la
vis de retenue (Q), comme indiqué. Fixez la
bande de nylon au mur à l'aide d'une pièce
de montage appropriée (non fournie). Il est
recommandé d'utiliser des vis de montage
d'au moins 5 cm (2 po) de long. Si vous ne
vissez pas directement dans des poteaux
muraux, utilisez de chevilles murales.
IS9199
