Zenna Home 2157NNL User manual

Pg 1 of 28 1-800-892-3986 IS02157-I3
Assembly Instructions
Model
2157NNL / E2157NNL (Satin Nickel)
2157HBL (Bronze)
For Spanish and French instructions, start on page 15.
Para instrucciones en español y francés, comience en la página 15.
Pour les instructions espagnoles et françaises, commencez à la page 15.
PLEASE DON’T RETURN TO STORE CALL US FIRST
[phone]
[email protected]
Installation video link below
www.zenith-products.com/zenna-home-pole-caddy-installation-video-2018a
NOTE:
THE MANUFACTURER SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL,
AND/OR CONSEQUENTIAL DAMAGES.
SAFETY WARNING:
Make sure you are installing in a clean, dry and safe
environment. DO NOT STAND ON TUB LEDGE.
Before You Begin:
Thank you for purchasing this product. Please identify
all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface
to prevent scratching. ASSEMBLE ON THE FLOOR.
If any pieces are missing, call our Toll Free Number
1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday.
MCS 8/18/2020

Pg 2 of 28 1-800-892-3986 IS02157-I3
List of Parts:
Tools Needed:
C Medium tapered tube x2
A Spring tube set x1
B Twist Tube x1
D Long tapered tubes x2
F Shelves x4
G Tube collars x4
E End caps x2
H Tape Strip x2

Pg 3 of 28 1-800-892-3986 IS02157-I3
STEP 1
fig.1
tub ledge
distance
fig. 2
shower stall floor
distance
1-1. Measure the distance between the tub ledge or the shower stall floor to the ceiling
to the nearest inch.
Distance (see fig.1, 2) Tubes Used Turn to
Page Number
60 - 66 in. (A), (B) and (D) page 4
67 - 76 in. (A), (B), (D) and (C) page 5
77 - 84 in. (A), (B), (D) and (D) page 6
85 - 96 in. (A), (B), (D), (D) and (C) page 7
NOTE: ASSEMBLE ON THE FLOOR.
Distance: ______________ Use Tubes: ___________________
1-2. Use the chart to determine what tubes are needed, tube bags are labeled.
Please write down your measurement and tubes needed below, you will need this later.
NOTE: NO MATTER THE DISTANCE, TUBES (A) AND (B) ARE ALWAYS USED.

Pg 4 of 28 1-800-892-3986 IS02157-I3
G
G
D

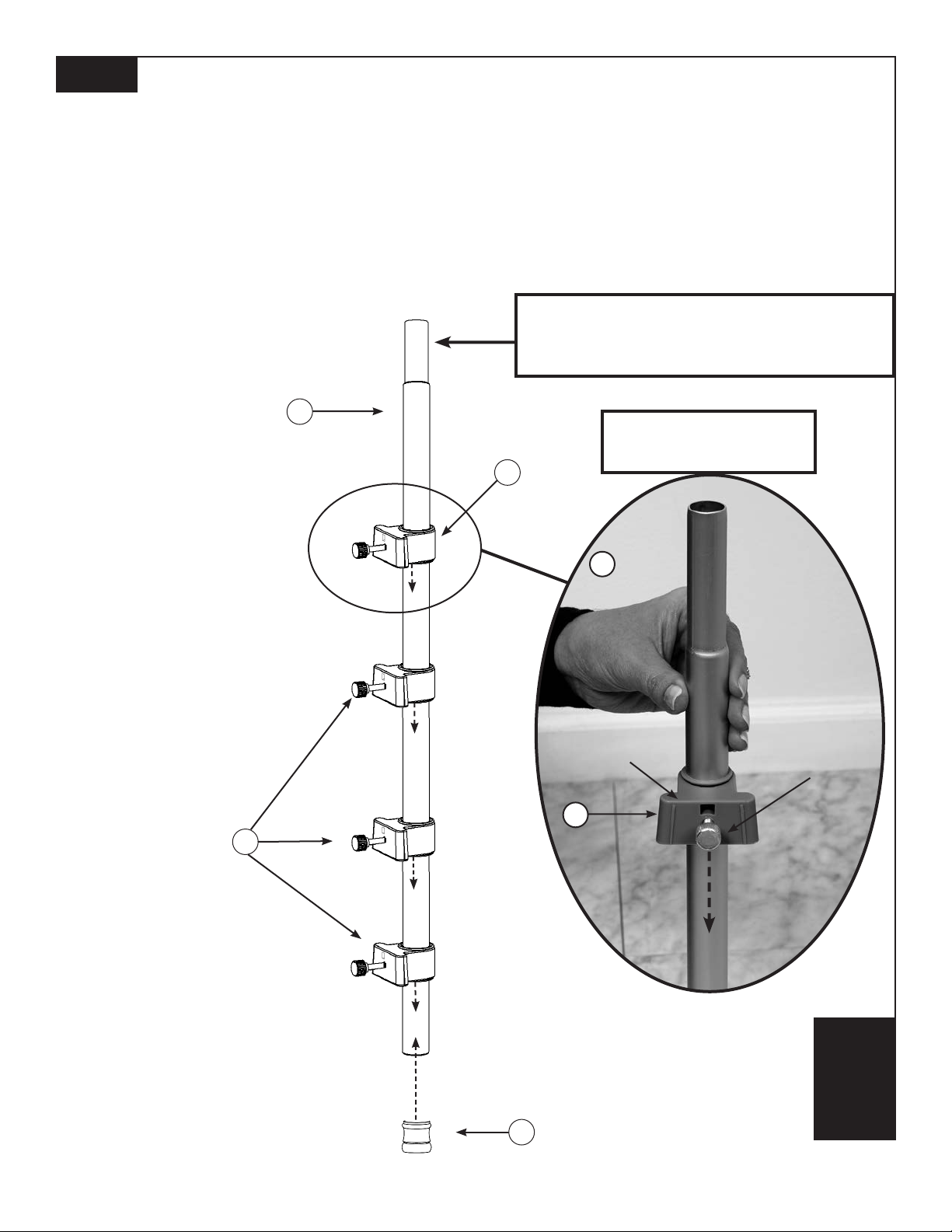

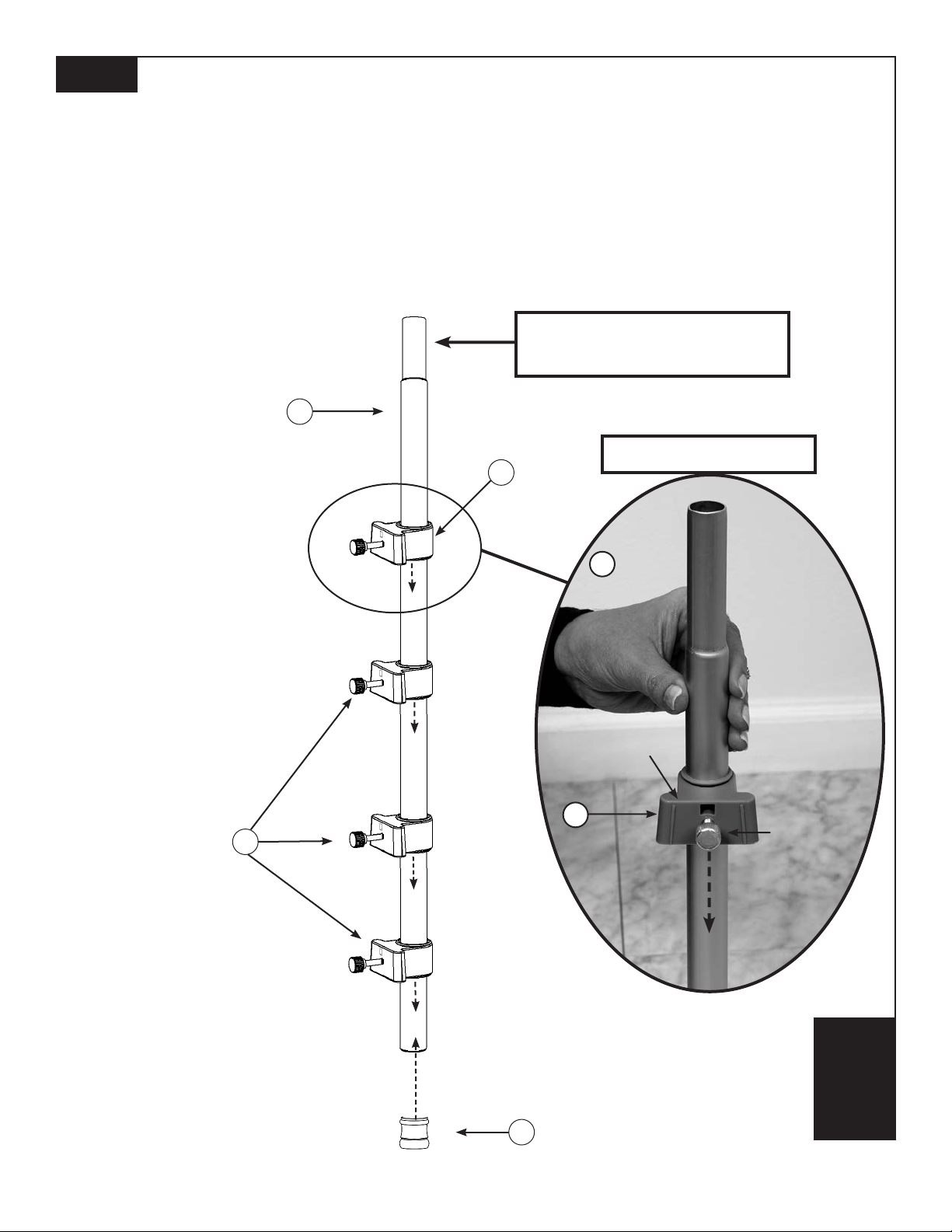

2-1. Slide all four tube collars (G) down a long tapered tube (D) and use set screws to loosely
tighten into place, you will be adjusting later.
2-2. Place an end cap (E) onto the long tapered tube (D), as shown. This is the tube assembly.
2-3. Now continue to step 3, page 9.
E
STEP 2
tapered end at the top
60 in.
to
66 in.
NOTE: ASSEMBLY SHOWN FOR 60 - 66 in. DISTANCE.
top
set screw
D
G
zoomed in view

Pg 5 of 28 1-800-892-3986 IS02157-I3

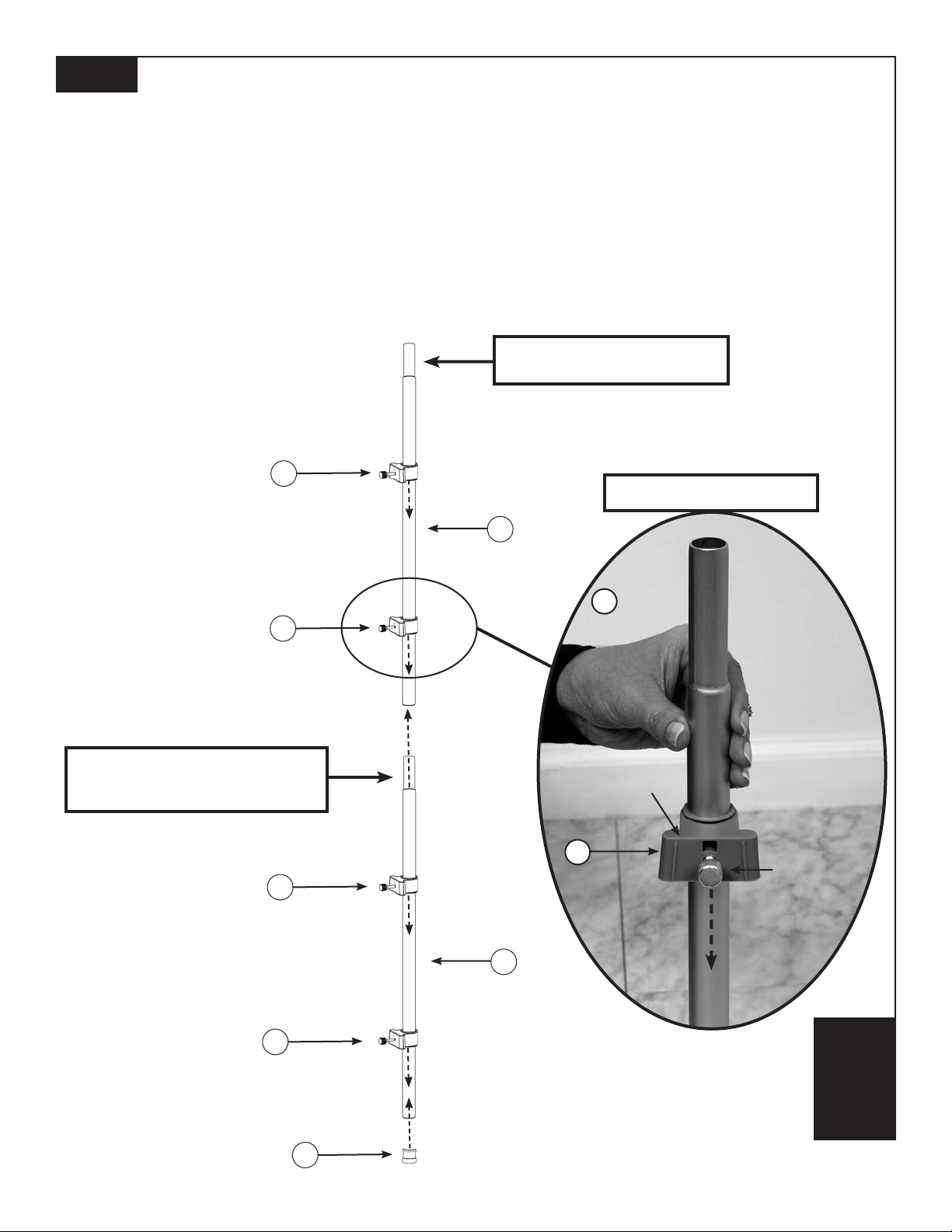

2-1. Slide two tube collars (G) down a long tapered tube (D) and use set screws to loosely
tighten into place, you will be adjusting later. Repeat process for ONE medium tapered
tube (C).
2-2. Place an end cap (E) onto the long tapered tube (D), as shown.
2-3. Place the tapered end of the long tube (D) into the untapered end of the medium
tube (C), as shown. This is the tube assembly.
2-4. Now continue to step 3, page 9.
G
G
G
G
E
C
D
tapered end at the top
tapered end at the top
STEP 2 NOTE: ASSEMBLY SHOWN FOR 67 - 76 in. DISTANCE.
top
set screw
D
G
67 in.
to
76 in.
zoomed in view

Pg 6 of 28 1-800-892-3986 IS02157-I3

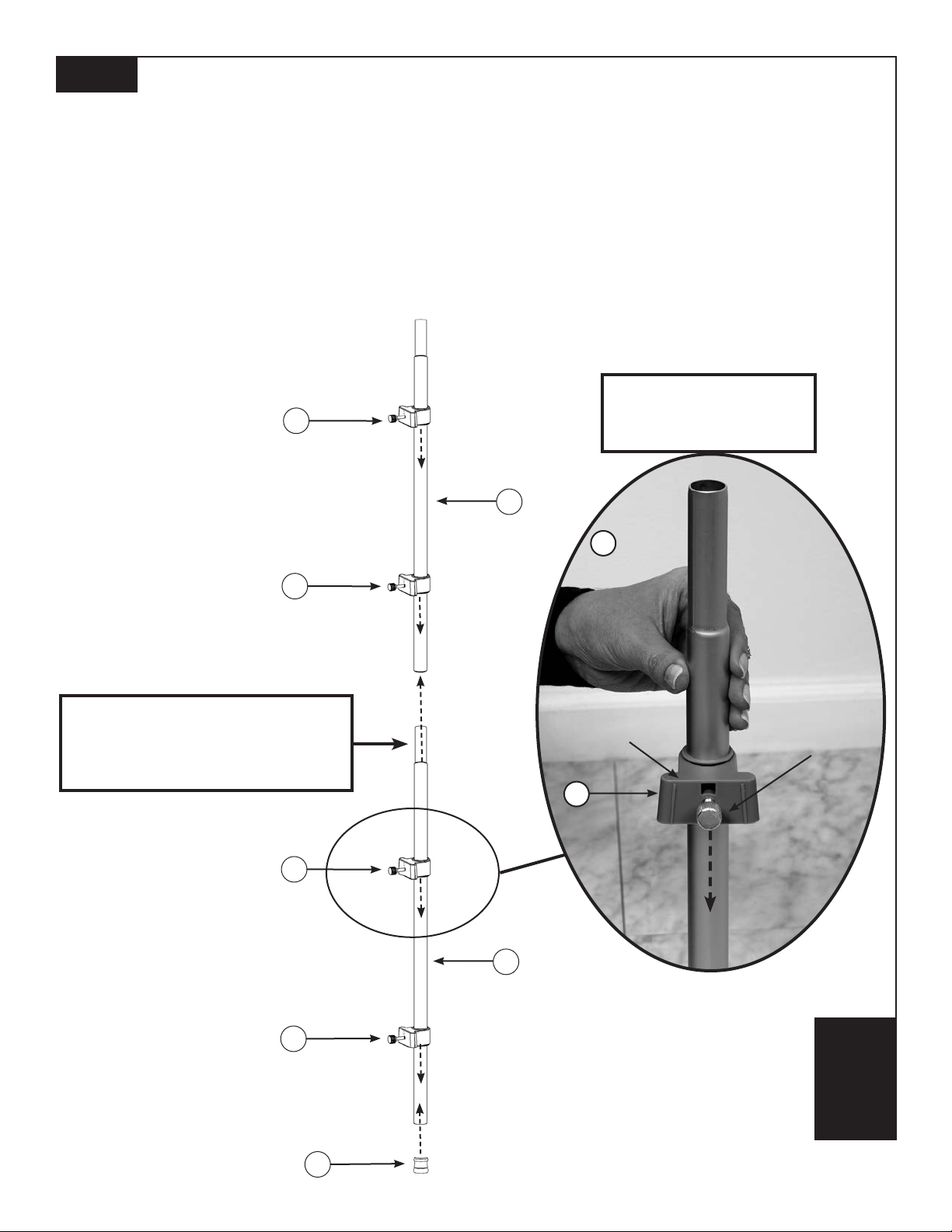

2-1. Slide two tube collars (G) down a long tapered tube (D) and use set screws to loosely
tighten into place, you will be adjusting later. Repeat process for the other long
tapered tube (D).
2-2. Place an end cap (E) onto the long tapered tube (D), as shown.
2-3. Place the tapered end of the long tube (D) into the untapered end of the other
long tube (D), as shown. This is the tube assembly.
2-4. Now continue to step 3, page 9.
G
G
G
G
E
D
D
tapered end at the top
tapered end at the top
STEP 2
77 in.
to
84 in.
NOTE: ASSEMBLY SHOWN FOR 77 - 84 in. DISTANCE.
top
set screw
D
G
zoomed in view

Pg 7 of 28 1-800-892-3986 IS02157-I3

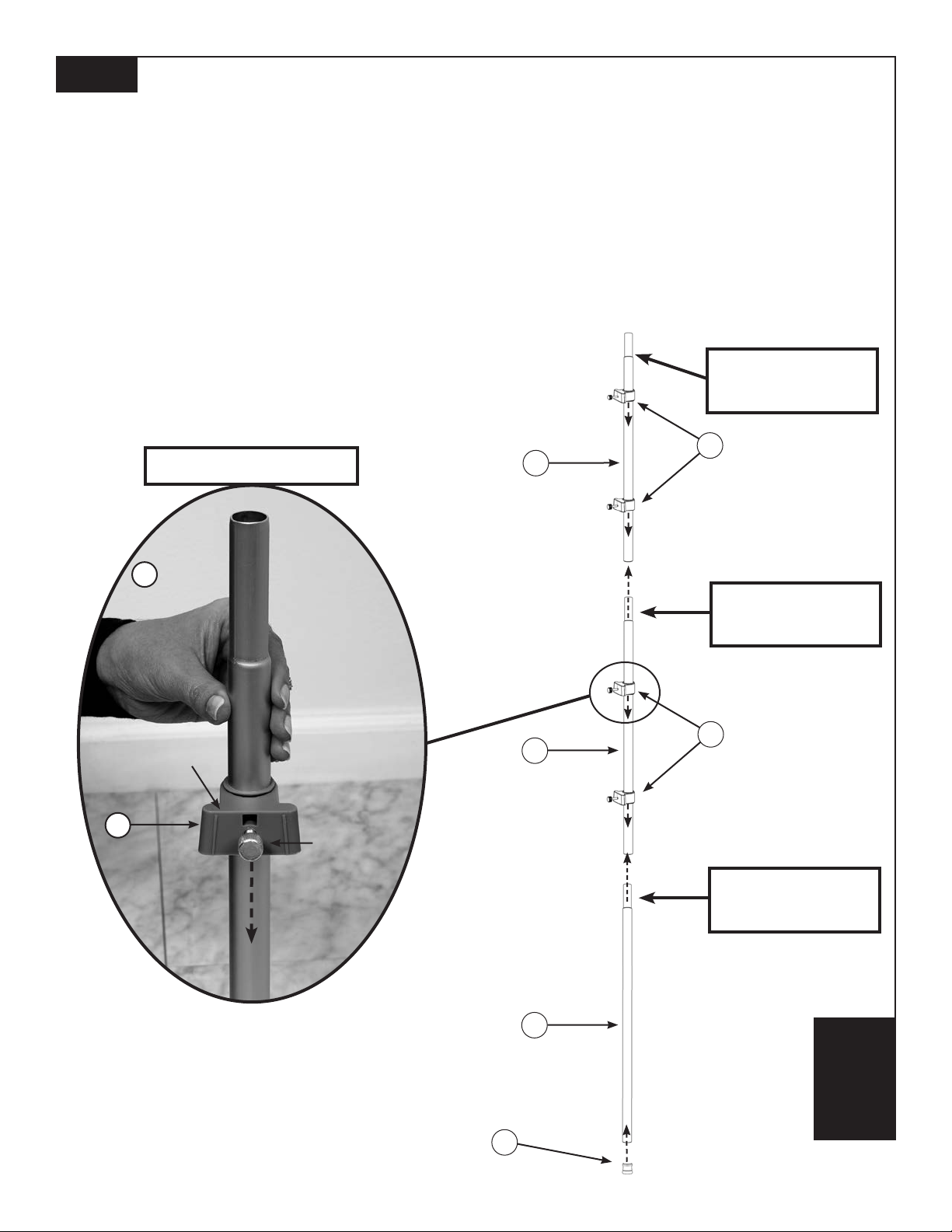

2-1. Slide two tube collars (G) down a long tapered tube (D) and use set screws to loosely
tighten into place, you will be adjusting later. Repeat process for the medium tapered
tube (C).
2-2. Place the tapered end of the long tapered tube (D) into the untapered end of the
medium tapered tube (C), as shown.
2-3. Place an end cap (E) onto the other long tapered tube (D) and then place the tapered end
into the other long tapered tube (D), as shown. This is the tube assembly.
2-4. Now continue to step 3, page 9.
C
D
D
E
G
G
tapered end at
the top
tapered end at
the top
tapered end at
the top
STEP 2
85 in.
to
96 in.
NOTE: ASSEMBLY SHOWN FOR 85 - 96 in. DISTANCE.
top
set screw
D
G
zoomed in view

Pg 8 of 28 1-800-892-3986 IS02157-I3

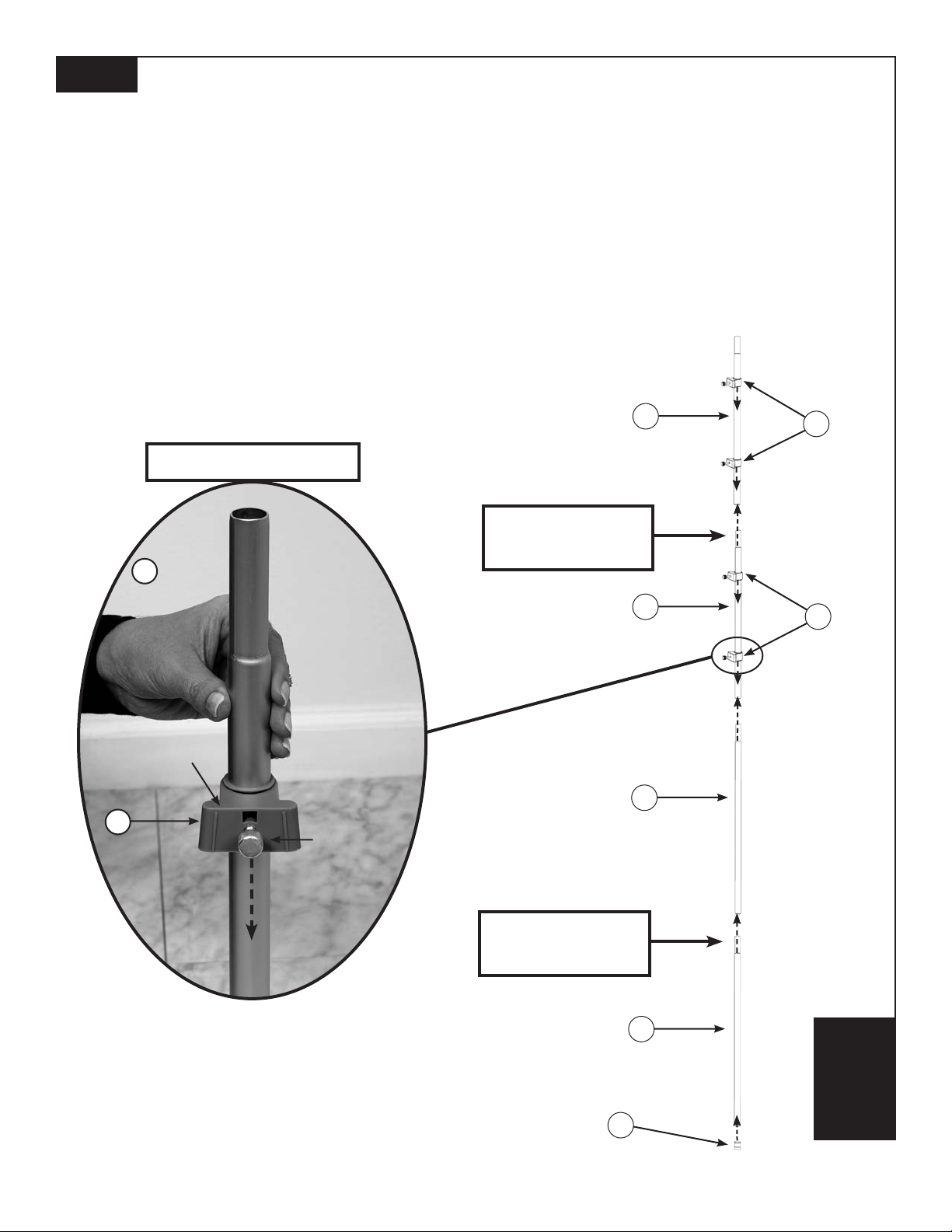

2-1. Slide two tube collars (G) down a medium tapered tube (C) and use set screws to loosely
tighten into place, you will be adjusting later. Repeat process for the medium tapered
tube (C).
2-2. Place an end cap (E) onto the long tapered tube (D), as shown.
2-3. Place the tapered end of the long tapered tube (D) with end cap (E) into the untapered
end of the other long tapered tube (D), then repeat for the two medium tapered tube (C),
as shown. This is the tube assembly.
2-4. Now continue to step 3, page 9.
C
D
D
E
C
G
G
tapered end at
the top
tapered end at
the top
STEP 2
97 in.
to
108 in.
NOTE: ASSEMBLY SHOWN FOR 97 - 108 in. DISTANCE.
top
set screw
C
G
zoomed in view

NOTE: If tubes separate, reinsert the INNER TUBE into the OUTER TUBE with the white plastic
spiral opposite the transition ring. Slide the inner tube until it extends more than halfway
out past the transition ring, as shown below.
Pg 9 of 28 1-800-892-3986 IS02157-I3

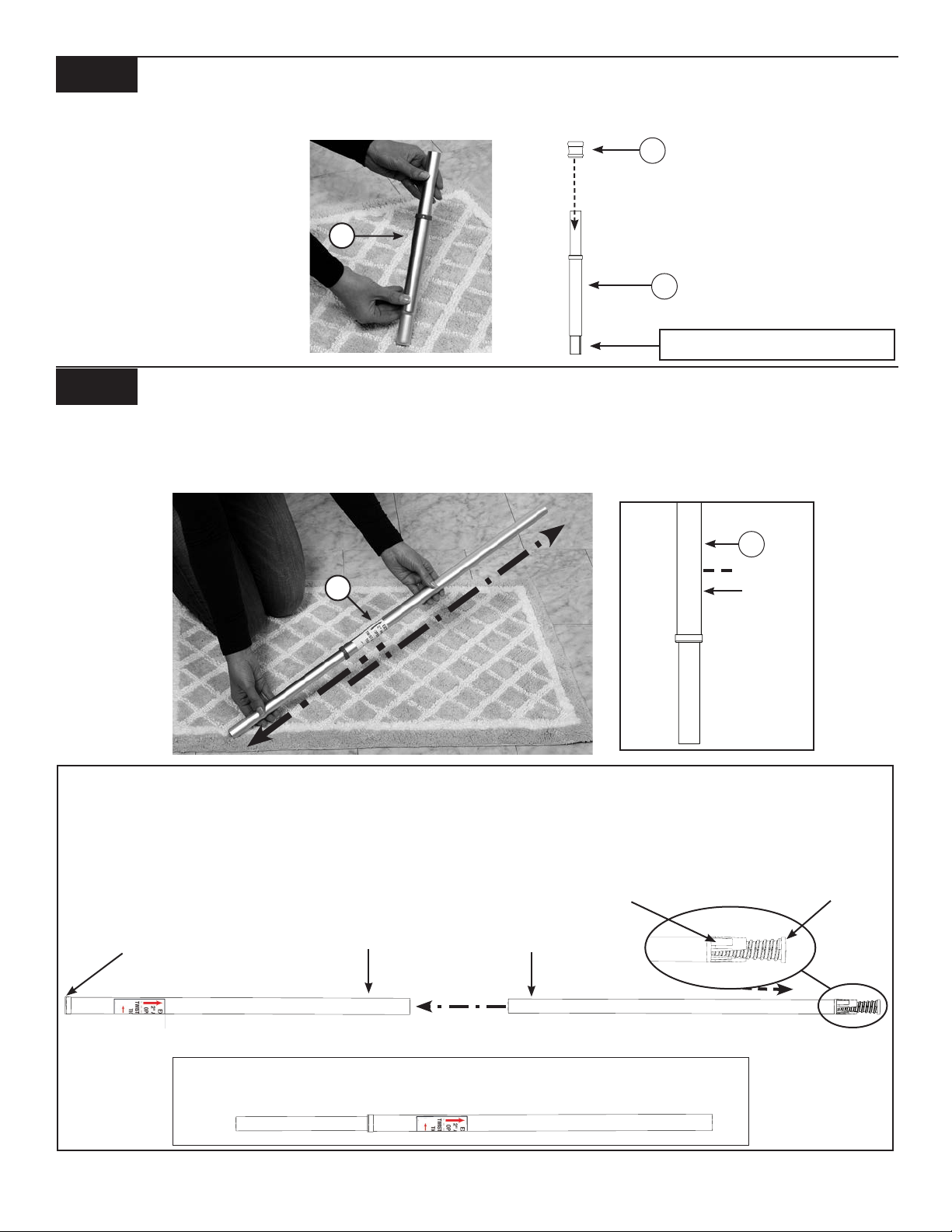

3-1. Place the other end cap (E) onto the spring tube set (A). NOTE: ASSEMBLE ON THE FLOOR.
(spring tube set)
E
A
4-1. Check that the twist tube (B) can easily slide up and down. NOTE: If needed, loosen the
twist tube (B) by twisting the OUTER tube COUNTER CLOCKWISE, be sure the white plastic
spiral is covered by the OUTER tube. NOTE: ASSEMBLE ON THE FLOOR.
inner tube
loosen
B
A
STEP 3
STEP 4
B
tapered end at the bottom
transition ring
cam nut needs to be
all the way down.
white
plastic spiral
outer tube
correct twist tube (B) assembly

Pg 10 of 28 1-800-892-3986 IS02157-I3

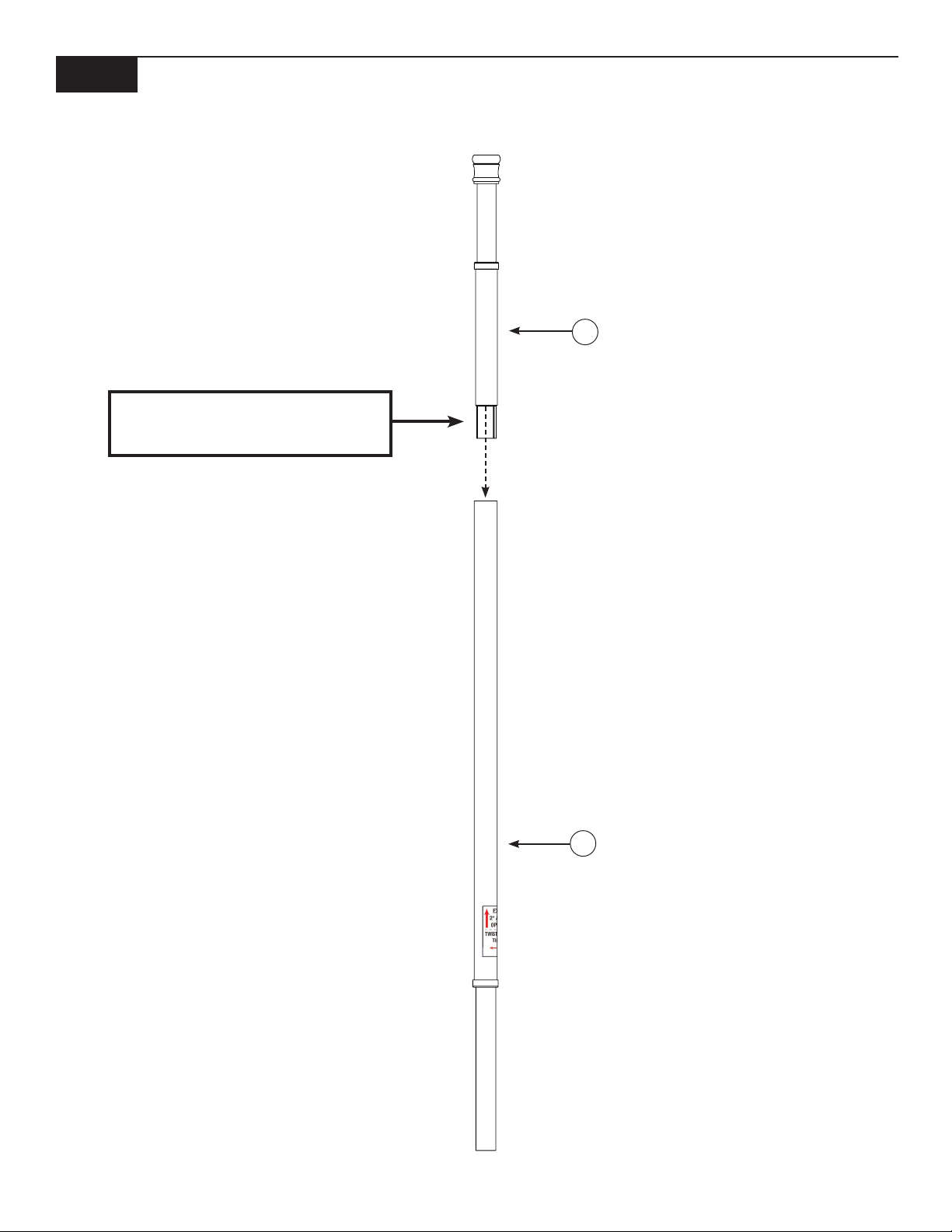

5-1. Place the tapered end of the spring tube set (A) into the twist tube (B), as shown.
NOTE: ASSEMBLE ON THE FLOOR.
B
(spring tube set)
A
tapered end at the bottom
STEP 5

Pg 11 of 28 1-800-892-3986 IS02157-I3
6-1. Place the tapered end of the tube assembly into the twist tube (B), as shown.
NOTE: ASSEMBLE ON THE FLOOR.
tube assembly
B
tapered end at the top
STEP 6

Pg 12 of 28 1-800-892-3986 IS02157-I3
STEP 7
7-1. EXTEND the OUTER tube of the twist tube (B) so the assembly measures 2 inches longer
than your tub or shower stall opening height. Refer to your distance on page 3.
inner tube
B
Critical to Extend Twist Tube (B) 2 inches
EXTEND
2 in. longer
twist OUTER tube
CLOCKWISE
until tight
OUTER tube
NOTE: THESE EXTRA 2 INCHES ENSURE THE PROPER TENSION.
Extend
2 inches
7-2. Hold the INNER tube with your RIGHT hand and twist the OUTER tube CLOCKWISE
(away from you) with your LEFT hand until tight. NOTE: ASSEMBLE ON THE FLOOR.
outer tube
(spring tube set) A

Pg 13 of 28 1-800-892-3986 IS02157-I3
fig. 2
tub ledge installation fig. 2
shower stall floor installation
STEP 8
8-1. Place the tape strips (H) around the seams of the tubes.
8-2. Place the top of the unit against the ceiling in the desired location (fig.1) and then compress
the unit UP and move the bottom end into place (fig.2) so that the unit is in a vertical
position. NOTE: Make sure the assembly is in place, secure and vertical.
If needed, refer to STEP 7 to ensure that the assembly measures 2 inches longer than your
tub or shower stall opening height AND that the Twist tube (B) is tight.
This ensures the proper tension!
NOTE: Make sure you are installing in a clean, dry and safe environment.
fig.1

Pg 14 of 28 1-800-892-3986 IS02157-I3

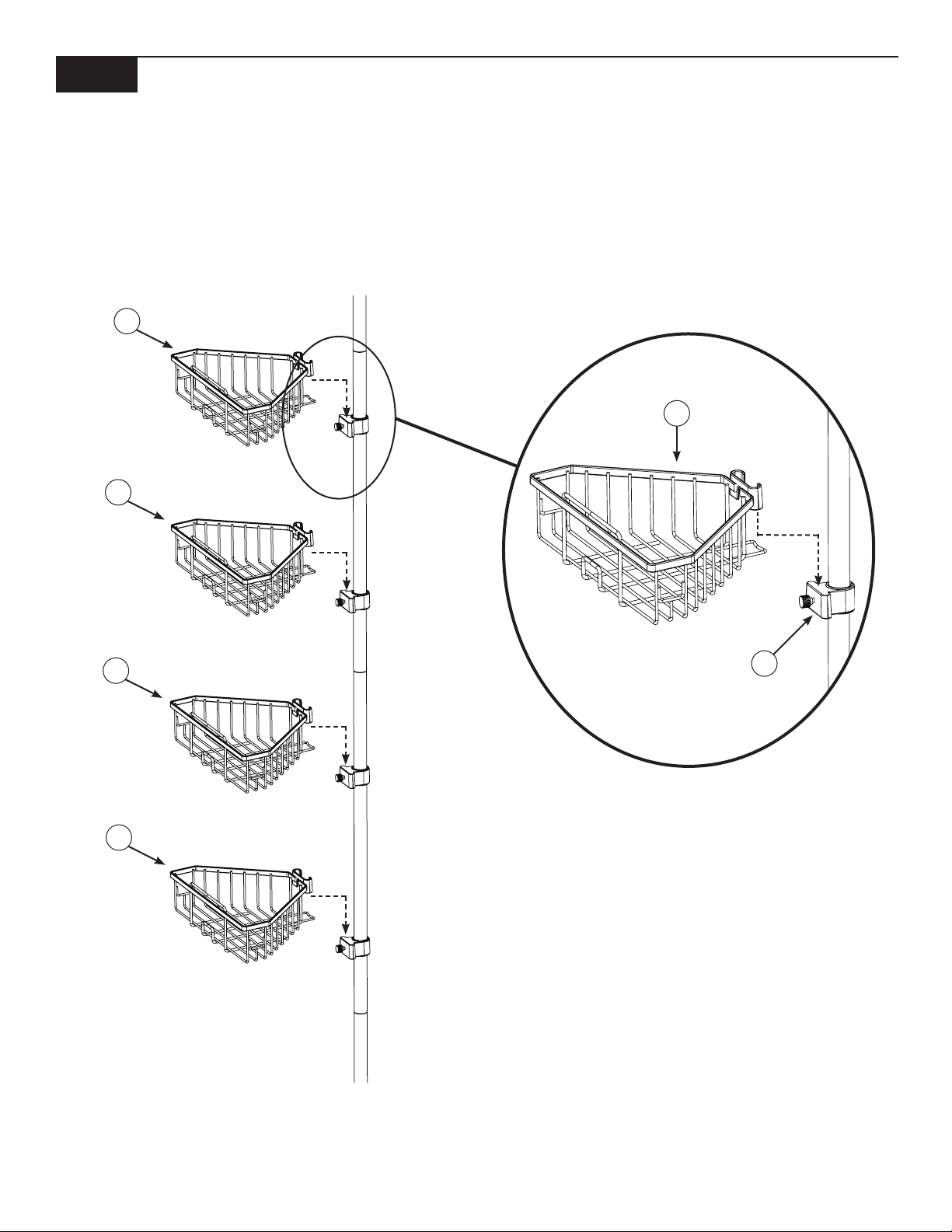

9-1. Slide shelves (F) onto tube collars (G), as shown.
NOTE: Shelves can be adjusted by loosening set screws and moving the tube collars (G)
up or down.
F
F
G
F
F
F
STEP 9

Pg 15 of 28 1-800-892-3986 IS02157-I3
Consultas sobre productos - Instalación Ayuda
Questions sur le produit - Aide à l’installation
¡Nuestros especialistas en productos están aquí para ayudar!
Nos spécialistes de produit sont là pour vous aider!
[phone]
[email protected]
www.zenith-products.com/zenna-home-pole-caddy-installation-video-2018a
NOTA:
EL FABRICANTE NO SE RESPONSABILIZARÁ DE NINGÚN DA—O ESPECIAL,
INCIDENTAL Y/O CONSECUENTE.
NOTE:
LE FABRICANT NE PEUT TRE TENU RESPONSABLE D’AUCUN DOMMAGE SPÉCIAL,
ACCESSOIRE ET/OU INDIRECT.
ADVERTENCIA DE SEGURIDAD:
Asegúrese de que está haciendo una instalación en un entorno limpio, seco y seguro. NO
SE PARE EN EL REBORDE DE LA BA—ERA.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de
ferretería antes de comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave
para evitar que se rayen. ENSAMBLAR SOBRE EL PISO.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00
p.m., hora del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.
zennahome.com para solicitar mas información.
CONSIGNE DE SÉCURITÉ :
Assurez-vous d’installer le produit dans un endroit propre, sec et sécurisé. NE MONTEZ PAS SUR
LE REBORD DE LA BAIGNOIRE.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de
montage avant de commencer. Lorsque vous déballez les pièces, placez-les sur une
surface non rugueuse afin d’éviter les éraflures. ASSEMBLEZ SUR LE PLANCHER.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre
8 h et 17 h (heure de l’Est des États-Unis), du lundi au vendredi.
Instrucciones de Ensamblado / Instructions de montage
Modelo / Modèle
2157NNL / E2157NNL (Satinado niquelado / Nickel satiné)
2157HBL (Bronce / Bronze)

Pg 16 of 28 1-800-892-3986 IS02157-I3
Lista de Piezas:
Liste des pièces :
D Tubo largo ahusado x2
Tubes coniques longs x 2
B Tubo de enroscar x1
Tube de torsion x 1
C Tubo mediano ahusado x2
Tubes coniques moyens x 2
A Conjunto de tubo con resorte x1
Jeu de tubes ressort x 1
F Repisas x4
Étagères x 4
G Aro del tubo x4
Manchons de tube x 4
E Cubierta terminale x2
embouts x 2
H Tiras de Cinta x2
Bandes adhésives x 2
Herramientas Necesarias:
Outils nécessaires :

Pg 17 of 28 1-800-892-3986 IS02157-I3
STEP 1
fig.1
distancia al reborde de la bañera
distance depuis le rebord de
la baignoire
fig. 2
distancia al reborde de la bañera
distance depuis le plancher de la
cabine de douche
1-1. Mida la distancia entre el reborde de la bañera o el piso
del cubículo de la ducha hasta el cielorraso redondeando
a la siguiente pulgada.
1-1. Mesurez la distance entre le rebord de la baignoire ou
le plancher de la cabine de douche et le plafond, arrondie
au centimètre (demi pouce) inférieur.
Distancia (vea fig.1, 2)
Distance (voir les fig. 1, 2)
Tubos usados
Tubes utilisés
Vaya a la página nº
Passez à la page
60 - 66 pulg.
152,4 - 167,6 cm (60 - 66 po)
(A), (B) y (D)
(A), (B) et (D)
página 18
page 18
67 - 76 pulg.
170,2 - 193 cm (67 - 76 po)
(A), (B), (D) y (C)
(A), (B), (D) et (C)
página 19
page 19
77 - 84 pulg.
195,6 - 213,4 cm (77 - 84 po)
(A), (B), (D) y (D)
(A), (B), (D) et (D)
página 20
page 20
85 - 96 pulg.
215.9 - 243.8 cm (85 - 96 po)
(A), (B), (D), (D) y (C)
(A), (B), (D), (D) et (C)
página 21
page 21
NOTA: ENSAMBLAR SOBRE EL PISO.
Distancia: ____________________
Use tubos: ___________________
REMARQUE : ASSEMBLEZ SUR LE PLANCHER.
Distance : __________________________
Utilisez les tubes : ___________________
1-2. Use la tabla para determinar cuáles tubos son necesarios,
las bolsas de tubos están etiquetadas. Escriba las medidas y
los tubos que se necesitan abajo, lo necesitará más adelante.
1-2. Utilisez le tableau pour déterminer les tubes nécessaires
(les sachets de tubes sont étiquetés). Veuillez inscrire vos
mesures et les tubes nécessaires ci-dessous, vous en aurez
besoin plus tard.
NOTA: CUALQUIERA SEA LA DISTANCIA, SIEMPRE SE
USAN LOS TUBOS (A) Y (B).
REMARQUE : QUELLE QUE SOIT LA DISTANCE, LES
TUBES (A) ET (B) SONT TOUJOURS UTILISÉS.

Pg 18 of 28 1-800-892-3986 IS02157-I3
G
G
D
2-1. Deslice los cuatro aros del tubo (G) por un tubo largo
ahusado (D) y utilice los tornillos de fijación para ajustarlos
en su posición sin apretar, los ajustará más adelante.
2-2. Coloque una cubierta terminal (E) sobre el tubo largo
ahusado (D), como se ilustra. Este es el ensamble del tubo.
2-3. Ahora prosiga al paso 3, página 23.
2-1. Glissez les quatre manchons de tube (G) sur un tube
conique long (D) et utilisez les vis de réglage pour serrer
légèrement les manchons en place; l’ajustement précis se
fera plus tard.
2-2. Placez un embout (E) sur le tube conique long (D), comme
illustré. Il s’agit de la partie tubulaire.
2-3. Passez maintenant à l’étape 3, page 23.
E
STEP 2
extremo con ahusamiento en la parte superior
extrémité conique en haut
60 in.
to
66 in.
NOTA: ENSAMBLE MOSTRADO PARA
DISTANCIA DE 60 A 66 pulg.
REMARQUE : ASSEMBLAGE ILLUSTRÉ POUR
UNE DISTANCE DE 152,4 - 167,6 cm (60 - 66 po).
parte superior
haut tornillo de fijación
vis de réglage
D
G
vista ampliada
vue agrandie

Pg 19 of 28 1-800-892-3986 IS02157-I3
2-1. Deslice dos aros del tubo (G) por un tubo largo
ahusado (D) y utilice los tornillos de fijación para ajustarlos
en su posición sin apretar, los ajustará más adelante.
Repita el proceso para UN tubo mediano ahusado (C).
2-2. Coloque una cubierta terminal (E) sobre el tubo largo
ahusado (D), como se ilustra.
2-3. Coloque el extremo ahusado del tubo largo (D) dentro
del extremo no ahusado del tubo mediano (C), como se ilustra.
Este es el ensamble del tubo.
2-4. Ahora prosiga al paso 3, página 23.
2-1. Glissez deux manchons de tube (G) sur un tube
conique long (D) et utilisez des vis de réglage pour serrer
légèrement les manchons en place; l’ajustement précis se
fera plus tard. Répétez l’opération pour UN tube conique
moyen (C).
2-2. Placez un embout (E) sur le tube conique long (D),
comme illustré.
2-3. Enfilez l’extrémité conique du tube long (D) dans
l’extrémité non conique du tube moyen (C), comme
illustré.Il s’agit de la partie tubulaire
2-4. Passez maintenant à l’étape 3, page 23.
G
G
G
G
E
C
D
extremo con ahusamiento en la parte
superior
extrémité conique en haut
STEP 2 NOTA: ENSAMBLE MOSTRADO PARA
DISTANCIA DE 67 A 76 pulg.
REMARQUE : ASSEMBLAGE ILLUSTRÉ POUR
UNE DISTANCE DE 170,2 - 193 cm (67 - 76 po).
parte superior
haut tornillo de fijación
vis de réglage
D
G
67 in.
to
76 in.
vista ampliada
vue agrandie

Pg 20 of 28 1-800-892-3986 IS02157-I3
2-1. Deslice dos aros del tubo (G) por un tubo largo
ahusado (D) y utilice los tornillos de fijación para ajustarlos
en su posición sin apretar, los ajustará más adelante.
Repita el proceso para el otro tubo largo ahusado (D).
2-2. Coloque una cubierta terminal (E) sobre el tubo largo
ahusado (D), como se ilustra.
2-3. Coloque el extremo ahusado del tubo largo (D)
dentro del extremo no ahusado del otro tubo largo (D),
como se ilustra. Este es el ensamble del tubo.
2-4. Ahora prosiga al paso 3, página 23.
2-1. Glissez deux manchons de tube (G) sur un tube
conique long (D) et utilisez des vis de réglage pour serrer
légèrement les manchons en place; l’ajustement précis
se fera plus tard. Répétez l’opération pour l’autre tube
conique long (D).
2-2. Placez un embout (E) sur le tube conique long (D),
comme illustré.
2-3. Enfilez l’extrémité conique du tube long (D) dans
l’extrémité non conique de l’autre tube long (D), comme
illustré. Il s’agit de la partie tubulaire.
2-4. Passez maintenant à l’étape 3, page 23.
G
G
G
G
E
D
D
extremo con ahusamiento en la
parte superior
extrémité conique en haut
STEP 2
77 in.
to
84 in.
NOTA: ENSAMBLE MOSTRADO PARA
DISTANCIA DE 77 A 84 pulg.
REMARQUE : ASSEMBLAGE ILLUSTRÉ POUR
UNE DISTANCE DE 195,6 - 213,4 cm (77 - 84 po).
parte superior
haut
tornillo de fijación
vis de réglage
D
G
vista ampliada
vue agrandie
