Zenna Home 9119W User manual

Pg 1 of 14 www.zenith-products.com IS9209
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin. When
laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del este, de lunes a
viernes o contáctenos.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h (heure de l’Est des
États-Unis), du lundi au vendredi.
Doors (D) actual style may differ
Puertas (D) el modelo exacto puede diferir
portes (D) le style peut varier
Assembly Instructions / Instrucciones de Ensamblado / Instructions d'assemblage
Model / Modelo / Modèle
9119W (White / Blanco / blanc)
9119GY (Driftwood Gray / Gris Bois de Grève / gris bois de grève)
support (F) location for
front or back
Ubicación del soporte (F) para
frente o parte de atrás
Emplacement du support (F)
pour l’avant ou l’arrière
MCS 3/25/2020

Pg 2 of 14 www.zenith-products.com IS9209
Tools Needed - not included /Herramientas que se requieren - no incluidas / Outils nécessaires -non inclus

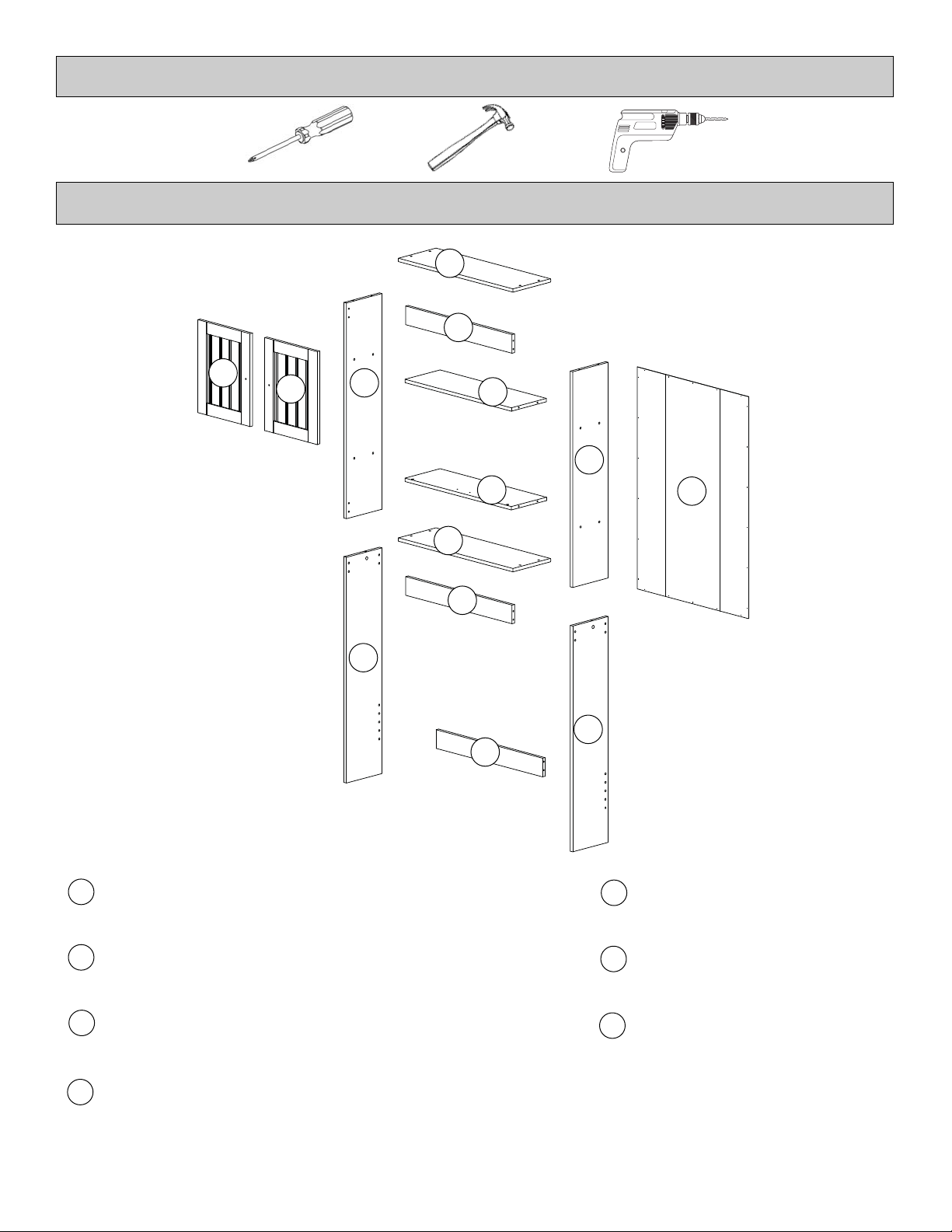

List of Parts / Lista de Partes / Liste des pièces
EBack Panel
Panel posterior
Panneau arrière 1
FSupport / Trim
Soporte / Moldura
Support / Bordure 3
GLower Side Panel
Tablero Lateral Inferior
Panneaux latéraux inférieur 2
Doors (D) actual style may differ / Puertas (D) el modelo exacto puede diferir / portes (D) le style peut varier
DD
A
A
B
B
F
E
C
F
F
Doors (D)
actual style may differ
Puertas (D)
el modelo exacto puede diferir
portes (D)
le style peut varier
G
G
ATop / Bottom Shelf
Repisa superior / inferior
Étagère supérieure / inférieure 2
BFixed Shelf
Repisa fija
Tablette fixe 2
CUpper Side Panel
Tablero Lateral Superior
Panneaux latéraux supérieur 2
DDoor
Puerta
Porte 2
C

Pg 3 of 14 www.zenith-products.com IS9209
Large Screw
Tornillos grands
Vis longues
Hinge Screw
Tornillo para bisagras
Vis pour charnière
Cambolt
Perno para leva
Boulon à came
Magnet
Imán
Aimant
Hinge Bushing
Cojinetes para bisagras
Douilles pour charnières
Magnet Screw
Tornillo para imán
Vis pour aimant
Hinge
Bisagra
Charnière
Allen Wrench for use with Large Screws (H2)
Llave Allen hexagonal para ser Usada con los tornillos grandes (A)
Clé hexagonale pour les vis longues (A)
x 1
x 24
x 2
x 4
x 4
x 4
x 1
x 2
Nail
Clavo
Clou
x 40
Plastic Snap Cam
Cámara de plástico
Came à snap en plastique
x 2
H 10
H 1
H 2
H 3
H 4
H 5
H 6
H 7
H 8
H 9
List of Hardware / Continuación de lista de partes / Liste des pièces, suite
Sheets of 6 stickers
Hoja de 6 adhesivos
Feuille de 6 autocollants
Knob Screw
Tornillo para perilla
Vis pour bouton de porte
Knob
Perilla
Bouton
x 2
x 2
x 2
H 11
H 12
Screw Cap
Tapa roscada
Bouchon à vis
x 20
H 14
H 15
Wall Mount Kit / Kit de montaje de pared / Kit de montage mural
Nylon Strap
Tira de Nylon
Bande en nylon
Washer
Arandela
Rondelle
Anti-tip Screw
Tornillo antivolcante
Vis de retenue
x 1
x 2
x 1
Dowel
Clavija
Goujon
x 4
H 13

Pg 4 of 14 www.zenith-products.com IS9209
Step 1 Paso 1 Étape 1
• Fasten ONE support (F)
to lower side panels (G).
• This is the bottom assembly.
• Fije UN soporte (F) a los paneles laterales
inferiores (G).
• Este es el montaje inferior.
• Attachez UNE fixation (F) aux panneaux
latéraux inférieurs (G).
• Voici l’assemblage du bas.
G
G
F
Unfinished edge facing up
Los extremos no terminados hacia arriba
bord non fini vers le haut
G
F
H 2
NOTE: Support rail (F)
can be fastened in the
back location according
to your preference.
NOTA: el riel de soporte (F)
se puede ajustar en la
parte posterior según su
preferencia.
REMARQUE : Le rail de
support (F) peut être fixé à
l’arrière selon vos préférences. G
G
F
back of
bottom side panels (G)
Parte posterior de los paneles
laterales inferiores (G)
l’arrière des panneaux
latéraux inférieurs (G)
H 2
H 2
x 4
H 1
H 2
x 1

Pg 5 of 14 www.zenith-products.com IS9209
If this unit does not fit around your
toilet to your satisfaction, you may
order leg extensions (be sure to
include the model number and the
color). To pay by VISA or MASTER-
CARD call toll free 1-800-892-3986
between 8:00AM-5:00PM EST Monday
through Friday.
Si esta unidad no se ajusta alrededor de
su inodoro a su satisfacción, usted puede
ordenar extensiones de soportes ("leg
extensions") (asegúrese de incluir el número
de modelo y el color). Para pagar con
VISA o MASTERCARD llame, sin costo por
la llamada, al 1-800-892-3986 entre las
8:00AM y las 5:00PM hora del Este.
S'il n'y a pas assez de place autour des
toilettes pour loger le meuble, vous
pouvez commander des rallonges de
pieds (assurez-vous de bien préciser le
numéro de modèle et la couleur). Pour
payer par carte VISA ou MASTERCARD,
appelez le numéro vert 1.800.892.3986
entre 8 h et 17 h (heure normale de l'Est
des Etats-Unis), du lundi au vendredi.
Step 2 Paso 2 Étape 2
• Place the bottom assembly in the
desired location.
• Install the other support (F) with the
unfinished edge facing down.
• Coloque el conjunto inferior en la ubicación
deseada.
• Instale el otro soporte (F) con el borde sin
acabar mirando hacia abajo.
• Placez l’ensemble inférieur à l’emplacement
souhaité.
• Installez l’autre support (F) avec le bord
inachevé la face vers le bas.
Unfinished edge of the support (F)
faces down.
Los extremos no terminados del riel de
soporte (F) van hacia arriba.
Bord inachevé du soutien (F)
fait face vers le bas.
F
G
H 2
G
x 4
H 1
H 2
x 1

Pg 6 of 14 www.zenith-products.com IS9209
• Fasten the magnet (H9) to the
underside of one of the fixed shelves (B).
• Asegure el magneto (H9) a la parte inferior
de una de las repisas fijas (B).
• Fixez l'aimant (H9) en dessous de l'une
des étagères fixes (B).
• Fasten a upper side panel (C) to
top shelf (A).
• NOTE: Make sure the side of the top
shelf (A) with the most holes is facing
toward the upper side panel (C).
• Fije un panel lateral superior (C) al
estante superior (A).
• NOTA: Asegúrese de que el lateral del
estante superior (A) con mayor cantidad
de perforaciones mire hacia el panel
lateral superior (C).
• Attachez un panneau supérieur (C) à
l’étagère supérieure (A).
• REMARQUE : Assurez-vous que le côté de
l’étagère supérieure (A) avec le plus de
trous soit orienté vers le panneau latéral
supérieur (C).
B
H 10
H 9
unfinished edge
Borde Sin Acabado
Bord non fini
unfinished edge
Borde Sin Acabado
Bord non fini
Step 3 Paso 3 Étape 3
Step 4 Paso 4 Étape 4
C
A
B
x 4
H 1
H 2
x 1
x 2
H 9
H 10
x 1

• Insert dowels (H13) into support (F).
• Attach the support (F) to the upper side
panel (C).
• Inserte los tarugos (H13) en el soporte (F).
• Fije el soporte (F) al panel lateral
superior (C).
• Insérer les goujons (H13) dans le support (F).
• Fixez le support (F) aux panneaux
latéraux supérieurs (C).
• Attach the other upper side panel (C)
to the support (F).
• Attach upper side panel (C) to the
top shelf (A).
• Fije el otro panel lateral superior (C) al
soporte (F).
• Fije el panel lateral superior (C) al estante
superior (A).
• Attachez l’autre panneau supérieur (C)
au support (F).
• Attachez le panneau supérieur (C) à
l’étagère supérieure (A).
Pg 7 of 14 www.zenith-products.com IS9209
Finished Edge
Borde Con Acabado
Bord fini
Step 5 Paso 5 Étape 5
C
F
H 13
Step 6 Paso 6 Étape 6
CF
A
unfinished edge
Borde Sin Acabado
Bord non fini
C
x 4
H 1
H 2
x 1
H 13 x 4

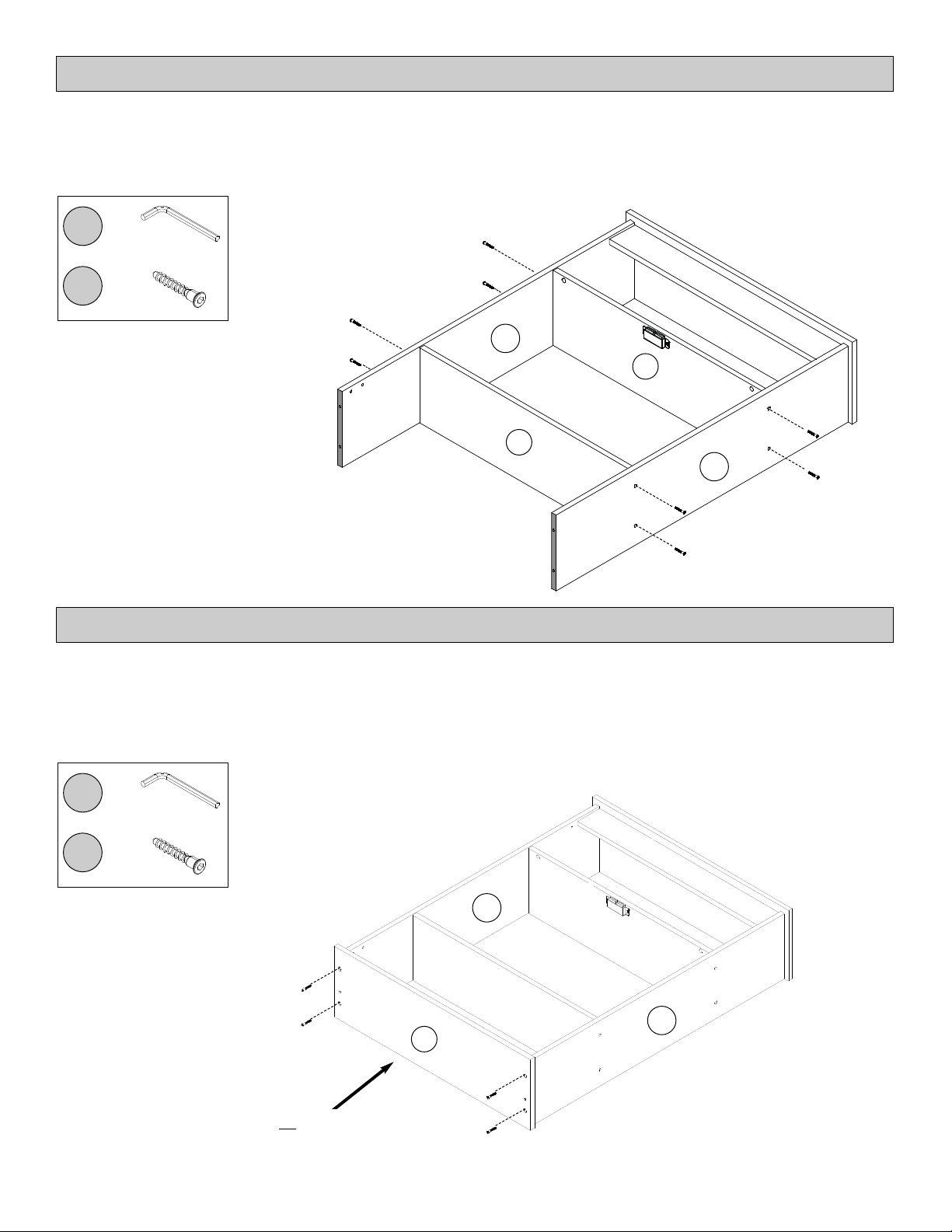

• Attach 2 fixed shelves (B) to the the
upper side panels (C).
• NOTE: Make sure the magnet (H9) is
on the bottom of the TOP fixed shelf (B)
facing the front of the unit.
• Fije 2 estantes fijos (B) a los paneles
laterales superiores (C).
• NOTA: Asegúrese de que el imán (H9)
esté en la parte inferior del estante
fijo SUPERIOR (B) mirando al frente de
la unidad.
• Attachez les deux étagères fixes (B) aux
panneaux latéraux supérieurs (C).
• REMARQUE : Assurez-vous que l’aimant (H9)
est au DESSUS de l’étagère fixe (B) faisant
face à l’avant de l’appareil.
• Attach the fixed shelf (B) to the
upper side panels (C).
• NOTE: Make sure the side of the fixed
shelf (B) with the most holes is facing
away from the upper side panels (C).
• Fije el estante fijo (B) a los paneles
laterales superiores (C).
• NOTA: Asegúrese de que el lateral del
estante fijo (B) con mayor cantidad de
perforaciones esté mirando en sentido
opuesto a los paneles laterales superiores (C).
• Fixez l’étagère immobile (B) aux panneaux
latéraux supérieurs (C).
•REMARQUE : Assurez-vous que le côté de
l’étagère supérieure (B) avec le plus de
trous soit orienté loin du panneau latéral
supérieur (C).
Pg 8 of 14 www.zenith-products.com IS9209
Step 7 Paso 7 Étape 7
C
C
B
B
Step 8 Paso 8 Étape 8
C
C
B
unfinished edge
Borde Sin Acabado
Bord non fini
x 4
H 1
H 2
x 1
x 8
H 1
H 2
x 1

Pg 9 of 14 www.zenith-products.com IS9209
• Lay unit face down on floor.
• Fasten back panel (E) to back of
unit. NOTE: Make sure finished side of
back panel (E) is facing down. This is
the top assembly.
• Coloque la unidad boca abajo en el piso.
• Asegure el respaldo (E) a la parte posterior
de
la unidad. NOTA: Asegúrese de que el
lado con acabado del respaldo (E) esté ori-
entado hacia abajo. Éste es el ensamble
superior.
• Placez le meuble à plat sur le sol, côté
arrière sur le dessus.
• Fixez le panneau arrière (E) au dos du
meuble. REMARQUE : assurez-vous que le
côté fini du panneau arrière (E) se trouve
sur le dessous. Cet ensemble constitue
l'unité supérieure.
• Screw in 2 cambolts (H4) into the
center holes of the bottom shelf (A).
• Atornille 2 tornillos de cámara (H4) en
las perforaciones del centro del estante
inferior (A).
• Vis dans 2 boulons à cames (H4) dans les
trous du centre de l’étagère inférieure (A).
Helpful Hint: To help align the back panel properly, fasten a nail
in each of the corners of the back panel first.
Consejo Útil: Para ayudar a alinear el respaldo apropiadamente,
asegure primero un clavo en cada una de las esquinas del respaldo.
Conseil utile : pour aligner correctement le panneau arrière,
enfoncez d'abord un clou dans chacun des coins du panneau.
Step 9 Paso 9 Étape 9
E
H 3
Step 10 Paso 10 Étape 10
H 4
A
H 4
x 2
H 4
x 20
H 3
BACK PANEL

Pg 10 of 14 www.zenith-products.com IS9209
top assembly
ensamble superior
unité supérieure
• Carefully place top assembly on
bottom assembly. NOTE: Be sure to
align cambolts (H4) with holes in
lower side panels (G).
• Insert 2 snap cams (H5) into the holes
in the lower side panels (G).
• Coloque con cuidado el montaje superior
sobre el montaje inferior. NOTA: Asegúrese
de alinear los tornillos de cámara (H4) con
las perforaciones en los paneles laterales
inferiores (G).
• Inserte 2 levas (H5) en las perforaciones
de los paneles laterales inferiores (G).
• Placez soigneusement l’assemblage
supérieur sur l’assemblage inférieur.
REMARQUE: Assurez-vous d’aligner les
boulons à cames (H4) avec les trous dans
les panneaux latéraux inférieurs (G).
• Insérez 2 caméras à insertion rapide (H5)
dans les trous dans les panneaux latéraux
inférieurs (G).
bottom assembly
ensamble inferior
unité inférieure
Step 11 Paso 11 Étape 11
G
H 5
RECOMMEND
RECOMIENDA
RECOMMANDÉ
NOTE: If necessary, tap the snap cams with
a hammer.
NOTA: Si es necesario, golpee levemente las levas de
presión con un martillo.
REMARQUE : si nécessaire, tapotez les cames à ressort
à l'aide d'un marteau.
x 2
H 5

Pg 11 of 14 www.zenith-products.com IS9209
Step 12 Paso 12 Étape 12
• Fasten a hinge (H7) to the top of
each door (D).
• Asegure una bisagra (H7) a la parte supe-
rior de cada puerta (D).
• Fixez une charnière (H7) au supérieure de
chaque porte (D).
H 8
H 7
D
D
H 8
H 7
Correct!!
¡¡Correcto!!
Correct !
Incorrect!!
¡¡Incorrecto!!
Incorrect !
pre-attached magnet strikes
contrachapas para magneto prefijadas
gâches à aimant préattachées
D
D
H 7 H 8
x 2 x 2

Pg 12 of 14 www.zenith-products.com IS9209
• Insert hinge bushings (H6) into fixed
shelves (B).
• Inserte los casquillos de las bisagras (H6)
en los estantes fijos (B).
• Insérez les bagues des charnières (H6)
dans des étagères fixes (B).
Step 13 Paso 13 Étape 13
B
B
• Set the left side door into the top
hinge bushing.
• Fit bottom hinge (H7) into the bottom
hinge bushing and fasten the bottom
hinge (H7) to the door (D).
• Attach door knob (H11) to the door (D).
• Repeat for the right side door (D).
• Fije la puerta lateral izquierda a la bisagra
superior con cojinete.
• Ajuste la bisagra inferior (H7) en la bisagra
inferior con cojinete y sujete la bisagra
inferior (H7) a la puerta (D).
• Coloque el pomo de la puerta (H11) en
la puerta (D).
• Repítalo con la puerta lateral derecha (D).
• Placez la porte de gauche dans la bague
de charnière supérieure.
• Placez la charnière inférieure (H7) dans la
bague de charnière inférieure et fixez la
charnière inférieure (H7) à la porte (D).
• Fixez le bouton de la porte (H11) à la
porte (D).
• Répétez l’action pour la porte de droite (D).
Step 14 Paso 14 Étape 14
D
H 8
H 7
D
x 4
H 6
H 6
H 7 H 8
x 2 x 2

Pg 13 of 14 www.zenith-products.com IS9209
• Attach door knobs (H11) to doors (D).
• Apply stickers (H15) to unused holes
on each side of unit.
• Apply screw caps (H14) to large
screws (H2) on exterior of unit.
• Asegure las perillas para puertas (H11) a
las puertas (D).
• Aplique los círculos adhesivos (H15) a
los
orificios no utilizados en cada lado de
la unidad.
• Coloque tapas de tornillo (H14) a los
tornillos (H2) en la parte exterior del mueble.
• Fixez les boutons de portes (H11) aux
portes (D).
• Appliquez une pastille adhésive (H15)
sur les trous non utilisés de chaque côté
du meuble.
• Placez les capuchons (H14) sur les vis (H2)
à l'extérieur de l’armoire.
Stickers (H15) to be placed here.
Los adhesivos (H15) se deben colocar aquí.
Emplacement des pastilles adhésives (H15) .
Step 15 Paso 15 Étape 15
H 11
H 12
D
H 14
x 2
x 20
H 14
H 15
H 11
H 12
x 2
x 2

Pg 14 of 14 www.zenith-products.com IS9209
Mounting Instructions:
It is imperative that unit be fastened to
the wall for safety reasons.
Warning: Before cutting or drilling into
any wall surface, verify the location
of electrical, plumbing, and gas lines.
Cutting any of these may cause
serious injury.
• Fasten the nylon strap to the top of
the unit using one washer and the
anti-topple screw as shown.
• Fasten nylon strap to wall, using
appropriate mounting hardware (Not
Provided). We recommend using a
mounting screw of at least two inches
in length. If you do not screw directly
into wall studs, appropriate wall
anchors should be used.
Instrucciones de Montaje:
Por razones de seguridad es imperativo
que la unidad se asegure a la pared.
Advertencia: Antes de cortar o taladrar en
cualquier superficie de pared, verifique la
ubicación de las líneas eléctricas, de
plomería y de gas. Cortar cualquiera de
estas líneas puede causar una lesión grave.
• Asegure la tira de nylon a la parte
superior de la unidad utilizando un empaque
o arandela y el tornillo antivolcante como se
muestra en la figura.
• Asegure la tira de nylon a la pared uti-
lizando el artículo
de ferretería de montaje
apropiado (no proporcionado). Le
recomendamos utilizar un tornillo de montaje
de por lo menos dos pulgadas (5.08 cms.)
de largo. Se deben
utilizar anclas para
pared apropiadas si usted no atornillará
directamente en los soportes de pared.
Instructions de montage :
Il est impératif que le meuble soit fixé au mur.
Avertissement : avant de découper ou
de percer toute surface murale, vérifiez
l'emplacement des canalisations
électriques, de plomberie et de gaz. Des
blessures graves pourraient survenir si l'une
de ces canalisations était sectionnée.
• Fixez la bande de nylon en haut du
meuble à l'aide d'une rondelle et de la vis
de retenue, comme indiqué.
• Fixez la bande de nylon au mur à l'aide
d'une pièce de montage appropriée (non
fournie). Il est recommandé d'utiliser des vis
de montage d'au moins 5 cm (2 po) de
long. Si vous ne vissez pas directement
dans des poteaux muraux, utilisez de
chevilles murales.
For safety reasons, it is
imperative to use a
stepladder.
Pour des raisons de sécurité,
utilisez obligatoirement un
escabeau.
Por razones de seguridad,
es fundamental usar una
escalera de mano.
Step 16 Paso 16 Étape 16
Cleaning Note: Cleaning with a dry cloth may
be sufficient, but for other stains or marks
wipe gently with a damp cloth.
DO NOT use strong detergents or abrasive
cleaners, they may damage the surface of
this product.
Nota acerca de la limpieza: Limpiar con un
trapo seco puede ser suficiente, pero para
otras manchas o marcas,
limpie suavemente
con un trapo húmedo.
NO utilice detergentes fuertes o substancias
limpiadoras abrasivas. Ellas pueden dañar la
superficie de este producto.
Conseil d'entretien: un chiffon sec peut être
suffisant ; en cas de taches rebelles ou de
marques, utilisez un chiffon humide.
N'employez PAS de détergents forts ou de produits
abrasifs qui risqueraient d'endommager la
surface de ce meuble.
Top of the unit
Parte superior de la unidad
Haut du meuble
Anti-tip Screw
Tornillo antivolcante
Vis de retenue Washers
Arandelas
Rondelles
Nylon Strap
Tira de Nylon
Bande en nylon
Not Included
No Incluido
Non incluse
RECOMMEND
RECOMIENDA
RECOMMANDÉ
Wall Mount Kit
Kit de montaje de pared
Kit de montage mural
x 1
x 2
x 1
