Zenna Home 36602SS User manual

Pg 1of 9 www.zennahome.com IS06608-I2
MCS 04/14/2015
©2015 Zenith Products Corp.
Installation Instructions - 36602SS (Chrome)
Instrucciones de Instalación - 36602SS (Cromo)
Instructions de montage - 36602SS (Chrome)
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zennahome.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de
comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora
del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zennahome.com para
solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de
commencer. Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les
éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zennahome.com
pour de plus amples informations.

Pg 2of 9 www.zennahome.com IS06608-I2
(B) 4 Mounting Screws
4 Tornillos para montaje
4 vis de montage
(C) 4 Drywall Anchors
4 Anclas para pared de muro seco
4 chevilles pour plaque de plâtre
(A) 1 Adjustable Length Double Rod Assembly
1 Conjunto de tubo doble de longitud ajustable
1 tringle double à longueur ajustable
Parts List:
Lista de Partes:
Liste des pièces :
(D) 1 Allen Wrench
1 Llave Allen
1 clé Allen

www.zennahome.com IS06608-I2
A
exterior tube
tubo exterior
tube extérieur
set screws
tornillos de montaje
vis de réglage

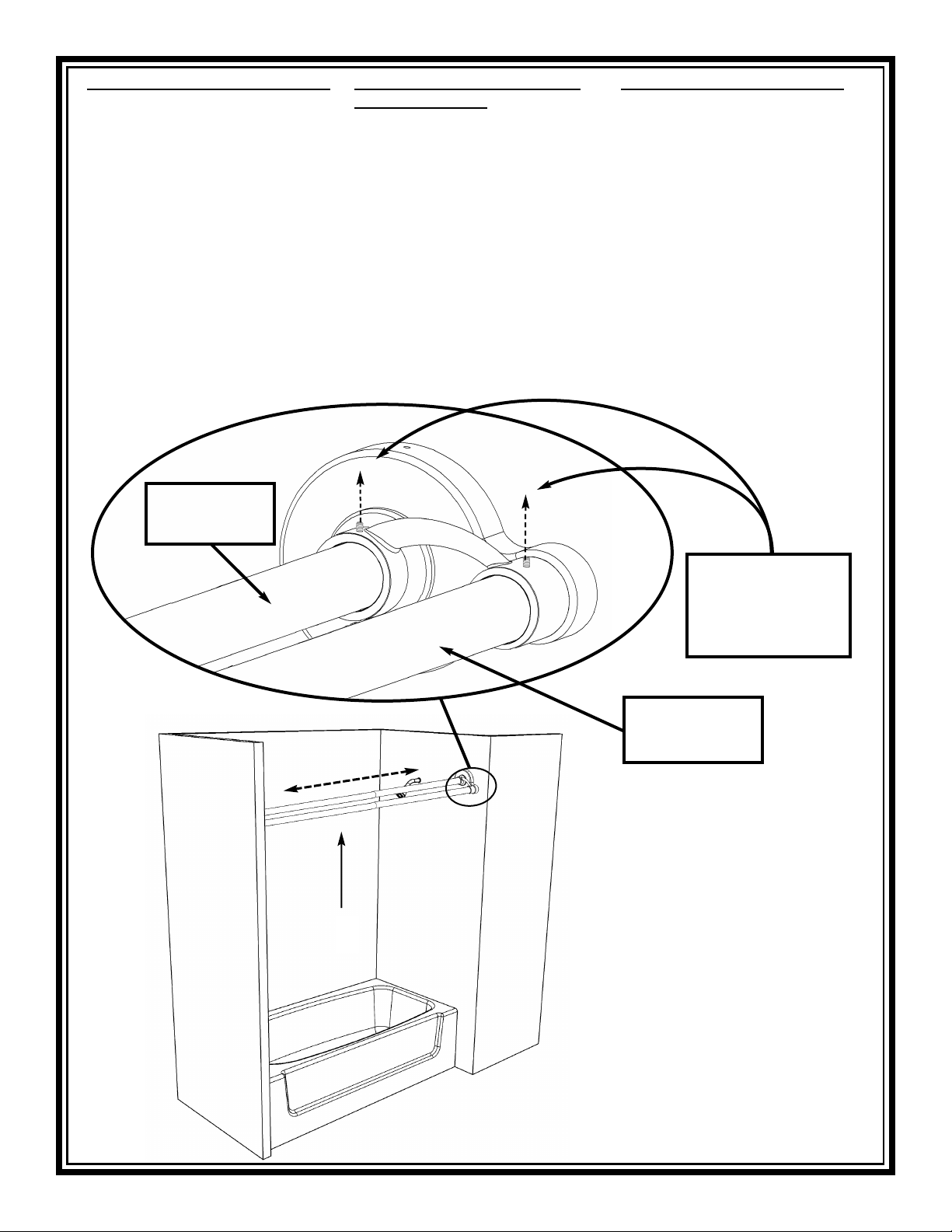

TwistTight Installation Instructions:
1. Extend the shower rod assembly until it
fits in its final location.
2. Using allen wrench (D), loosen set screws
for the 1 in. and 7/8 in. endcaps, as
shown. NOTE: Do not remove set screws
from endcaps.
3. Tighten the interior tube by twisting
tube in the direction of the arrow sticker.
If needed, rotate the 1 in. endcap so
both endcaps are facing the same
direction.
4. Repeat step 3 for the exterior tube.
5. Give one last turn to fully tighten both
rods.
6. Tighten set screws for each endcap,
DO NOT OVER TIGHTEN.
Instrucciones para instalación
de girar y apretar:
1. Extienda el conjunto del tubo para la
ducha hasta que calce en el lugar final.
2. Con una llave Allen (D), afloje los
tornillos de montaje para las cubiertas
terminales de 1 pulg y 7/8 pulg, como se
ilustra. NOTA: No quite los tornillos de
montaje de las cubiertas terminales.
3. Apriete el tubo interior girando el tubo
en el sentido de la flecha indicada en la
etiqueta. Si fuese necesario, gire la cubierta
terminal de 1pulg de tal modo que las
dos cubiertas terminales miren en el
mismo sentido.
4. Repita el paso 3 para el tubo exterior.
5. Gírelos una última vez para ajustar
plenamente ambos tubos.
6. Apriete los tornillos de montaje de cada
cubierta terminal, NO APRIETE POR DEMÁS.
Notice d’installation TwistTight :
1. Étirez la tringle à rideau de douche
jusqu’à la longueur finale désirée.
2. À l’aide de la clé Allen (D), desserrez
les vis de réglage pour les embouts de
25 mm (1 po) et 22 mm (7/8 po),
comme indiqué. REMARQUE : ne retirez
pas les vis de réglage des embouts.
3. Vissez le tube intérieur en le tournant
dans le sens indiqué par la flèche de
l'autocollant. S'il y a lieu, faites pivoter
l’embout de 25 mm (1 po) de manière à
ce que les deux embouts soient orientés
dans le même sens.
4. Répétez l’étape 3 pour le tube
extérieur.
5. Vissez les deux tringles à fond une
dernière fois.
6. Serrez les vis de réglage de chaque
embout, NE SERREZ PAS TROP.
Pg 3of 9
interior tube
tubo interior
tube intérieur

Pg 4of 9 www.zennahome.com IS06608-I2
1.
62 in.
157.5 cm
62 po
62 in.
157.5 cm
62 po

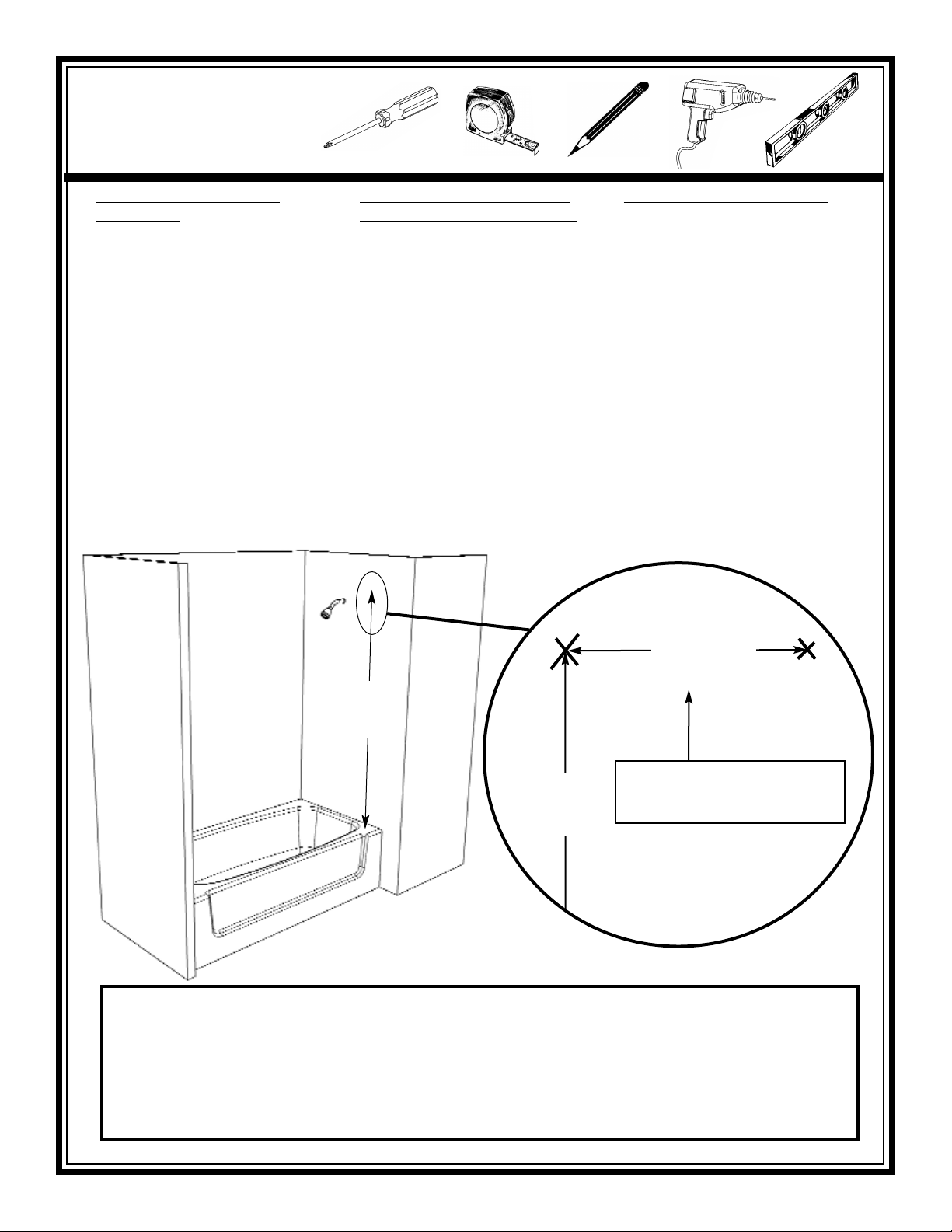

Screw Mount Installation
Instructions:
We recommend two people for assembly.
Fits all standard bathtub enclosures
44 in. to 72 in.
Mark the wall 62 in. above the center of
the tub ledge. NOTE: This location
should be higher than the shower head
in most standard showers.
Then, using a level, lightly draw a
horizontal line TOWARD THE OUTSIDE OF
TUB approximately 2- 1/8 in. and mark
location.
Repeat this entire step for the other end
of the tub.
Instrucciones de instalación
para el montaje con tornillos:
Se recomienda realizar el montaje entre
dos personas.
Se adapta a todos los compartimientos
de bañera estándar de 44 pulg a 72 pulg.
Marque la pared a 62 pulg por sobre el
centro del borde de la bañera. NOTA:
Este lugar debe estar en un lugar más
alto con respecto al cabezal de la ducha
en la mayoría de las duchas estándar.
A continuación, con un nivel, trace
ligeramente una línea horizontal HACIA
LA PARTE EXTERIOR DE LA BAÑERA aprox-
imadamente a 2- 1/8 pulg y marque el
lugar.
Repita este paso completo para el otro
extremo de la bañera.
Notice d’installation par vis :
Deux personnes sont recommandées
pour le montage.
Convient à toutes les enceintes de
baignoire standard de 111.8 cm à 183
cm (44 po à 72 po).
Mesurez une longueur de 157 cm (62
po) sur le mur, à partir du centre du
rebord de la baignoire. REMARQUE : ce
point doit se trouver au dessus de la
pomme de douche dans la plupart des
modèles de douche standard.
Ensuite, à l’aide d’un niveau, tracez une
ligne horizontale légère EN DIRECTION
DE L'EXTÉRIEUR DE LA BAIGNOIRE, à
environ 5,4 cm (2-1/8 po), et marquez
l’endroit.
Répétez l’ensemble de cette étape
pour l’autre extrémité de la baignoire.
Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
NOTE: Be sure to use a level for this
step. Before cutting, drilling or
hammering into any wall surface, verify
the location of electrical, plumbing
and gas lines. Cutting any of these may
cause serious injury. We recommend
two people for assembly.
NOTA: Asegúrese de utilizar un nivel
para este paso. Antes de cortar,
taladrar o martillar cualquier superficie
de pared, verifique la ubicación de
los conductos eléctricos y las tuberías
de agua y gas. Si interfiriese con
cualquiera de estas, se podrían causar
lesiones graves. Se recomienda realizar
el montaje entre dos personas.
REMARQUE : veillez à utiliser un niveau
pour cette étape. Avant de sectionner,
percer ou enfoncer un clou dans toute
surface murale, vérifiez l'emplacement
des lignes électriques, des canalisations
et des conduites de gaz. Leur
sectionnement pourrait entraîner des
blessures graves. Deux personnes sont
recommandées pour le montage.
2- 1/8 in.
2- 1/8 pulg
5,4 cm (2-1/8 po)
toward the outside of tub
hacia la parte exterior de la bañera
vers l’extérieur de la baignoire

Pg 5of 9 www.zennahome.com IS06608-I2
2.Drill the 2 marked spots for back plate.
Insert drywall anchors (C) in the holes
(unless screw will go directly into a stud).
Taladre los 2 lugares marcados para la
placa de apoyo. Inserte los anclajes
para mampostería (C) en los agujeros (a
menos que el tornillo vaya a aplicarse
directamente en un montante).
Percez aux deux points indiqués pour
installer le support. Introduisez des
chevilles pour plaque de plâtre (C) dans
les trous (à moins que le montage se
fasse directement dans un poteau mural).
NOTE: Use a 1/4 in. (6 mm) drill
bit for drywall anchor installation.
Use a 5/64 in. (2mm) drill bit for
direct stud installation.
If installing into a material
other than drywall or into stud,
consult a professional for
proper installation.
NOTA: Utilice una broca de
1/4 pulg (6 mm) para instalar
anclajes para mampostería. Utilice
una broca de 5/64 pulg (2 mm)
para instalar los montantes
directamente.
Si la instalación se va a realizar
en un material que no sea de
mampostería o en un montante,
consulte a un profesional para
una instalación correcta.
REMARQUE : utilisez une
mèche de 6 mm (1/4 po) si
vous installez des chevilles pour
plaque de plâtre. Utilisez une
mèche de 2 mm (5/64 po) si
vous vissez directement dans
un poteau mural.
S'il s'agit d'une surface
différente, consultez un
professionnel pour garantir une
installation correcte.
2- 1/8 in.
2- 1/8 pulg
5,4 cm (2-1/8 po)

Pg 6of 9 www.zennahome.com IS06608-I2
3.
endcap
cubierta terminal
embout
set screws
tornillos de montaje
vis de réglage
Holding the rod assembly (A), use allen
wrench (D) to loosen the set screws on
the 1 in. and 7/8 in. endcaps and
remove endcaps, as shown.
NOTE: Do not completely remove set
screws from the 1 in. and 7/8 in. endcaps.
Sosteniendo el conjunto de tubos (A),
utilice la llave Allen (D) para aflojar los
tornillos de montaje en las cubiertas
terminales de 1 pulg y 7/8 pulg y retire las
cubiertas terminales, como se ilustra.
NOTA: No quite por completo los tornillos
de montaje de las cubiertas terminales
de 1 pulg y 7/8 pulg.
Tout en maintenant l’ensemble de la
tringle (A), desserrez les vis de réglage
pour les embouts de 25 mm (1 po) et 22
mm (7/8 po) à l’aide de la clé Allen (D),
puis retirez les embouts, comme indiqué.
REMARQUE : ne retirez pas complètement
les vis de réglage des embouts de 25
mm (1 po) et 22 mm (7/8 po).
A

Pg 7of 9 www.zennahome.com IS06608-I2
4.
B
Fasten the 1 in. endcap on to the wall
using mounting screws (B). Repeat this
entire step for the 7/8 in. endcap.
Fije la cubierta terminal de 1 pulg en la
pared con los tornillos de montaje (B).
Repita este paso completo para la
cubierta terminal de 7/8 pulg.
Fixez l’embout de 25 mm (1 po) sur le
mur à l’aide des vis de montage (B).
Répétez l’ensemble de cette étape pour
l’embout de 22 mm (7/8 po).
set screws
tornillos de montaje
vis de réglage

Pg 8of 9
5.
set screws
tornillos de montaje
vis de réglage
exterior tube
tubo exterior
tube extérieur
A
1. Extend the interior tube until it fits into
the 1 in. and 7/8 in. endcaps.
2. Tighten the interior tube by twisting
tube in the direction of the arrow sticker.
3. Repeat step 2 for the exterior tube.
4. Give one last turn to fully tighten both rods.
5. Tighten set screws for each endcap,
DO NOT OVER TIGHTEN.
1. Extienda el tubo interior hasta que calce en
las cubiertas terminales de 1 ipulg y 7/8 pulg.
2. Apriete el tubo interior girando el tubo
en el sentido de la flecha indicada en la
etiqueta.
3. Repita el paso 2 para el tubo exterior.
4. Gírelos una última vez para ajustar
plenamente ambos tubos.
5. Apriete los tornillos de montaje para
cada cubierta terminal, NO APRIETE POR
DEMÁS.
1. Étirez le tube intérieur jusqu’à ce qu’il se
loge dans les embouts de 25 mm (1 po)
et 22 mm (7/8 po).
2. Vissez le tube intérieur en le tournant
dans le sens indiqué par la flèche de
l'autocollant.
3. Répétez l’étape 2 pour le tube extérieur.
4. Vissez les deux tringles à fond une
dernière fois.
5. Serrez les vis de réglage de chaque
embout, NE SERREZ PAS TROP.
www.zennahome.com IS06608-I2
interior tube
tubo interior
tube intérieur

Pg 9of 9 www.zennahome.com IS06608-I2
NeverRust™ Guaranteed for Life Warranty:
The manufacturer warrants to the original purchaser that NeverRust™ aluminum shower rods, caddies
and accessories will be free from red rust during its lifetime. This warranty only covers the proper and
intended use of this product. Any alteration of this product or use of this product in any manner other
than its intended use shall automatically void this warranty. In the event of a bona fide warranty claim
relating to this product, the manufacturer will, at its election and sole discretion provide a replacement
product or a substantially similar product. This replacement is the sole and exclusive remedy with respect
to any warranty claim relating to this product. Under no circumstances will manufacturer’s liability
exceed the purchase price of this product.
THE MANUFACTURER SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL, AND/OR CONSEQUENTIAL
DAMAGES.
To obtain warranty service, please contact [phone].
NeverRust ™ garantizadas por vida garantía:
El fabricante garantiza al comprador original que los tubos para ducha, organizadores y accesorios de
aluminio NeverRust estarán libres de oxidación roja durante su vida útil. Esta garantía cubre solamente
el uso adecuado y debido de este producto. Las modificaciones realizadas a este producto o uso de
dicho producto de manera diferente al uso indicado anularán automáticamente esta garantía. En el
caso de un reclamo de garantía de buena fe relacionado con este producto, el fabricante, a su elección
y a su exclusiva discreción, proporcionará un reemplazo del mismo o de un producto sustancialmente
similar. Este reemplazo constituirá el único recurso exclusivo con respecto a reclamos bajo garantía en
relación con este producto. La responsabilidad del fabricante en ningún caso excederá el precio de
compra del producto.
EL FABRICANTE NO SE RESPONSABILIZARÁ DE NINGÚN DAÑO ESPECIAL, INCIDENTAL Y/O CONSECUENTE.
Para obtener servicio bajo garantía, contáctese llamando al [phone].
NeverRust ™ garanti à vie garantie :
Le fabricant garantit à l’acheteur initial que les tringles, gagne-place et accessoires de bain NeverRust
en aluminium seront exempts de rouille rouge pendant toute la durée de leur vie. La présente garantie ne
couvre le produit que s’il est utilisé correctement et aux fins pour lesquelles il est prévu. Toute modification
de ce produit ou de l’utilisation de ce produit de toute autre façon que celle pour laquelle il est prévu
annulera automatiquement la présente garantie. Dans l’éventualité d’une réclamation de bonne foi au
titre de la garantie concernant ce produit, le fabricant fournira, à sa convenance et à sa seule discrétion,
un produit de remplacement ou un produit essentiellement similaire. Ce remplacement est le seul et
unique recours au titre de toute réclamation de garantie portant sur le produit. En aucun cas la
responsabilité du fabricant ne dépassera le prix d’achat de ce produit.
LE FABRICANT NE SERA RESPONSABLE D’AUCUN DOMMAGE SPÉCIAL, CONSÉCUTIF ET/OU INDIRECT.
Pour obtenir un service sous garantie, veuillez contacter le +1 302.326.8203.
