Zonet ZFS3224 User manual

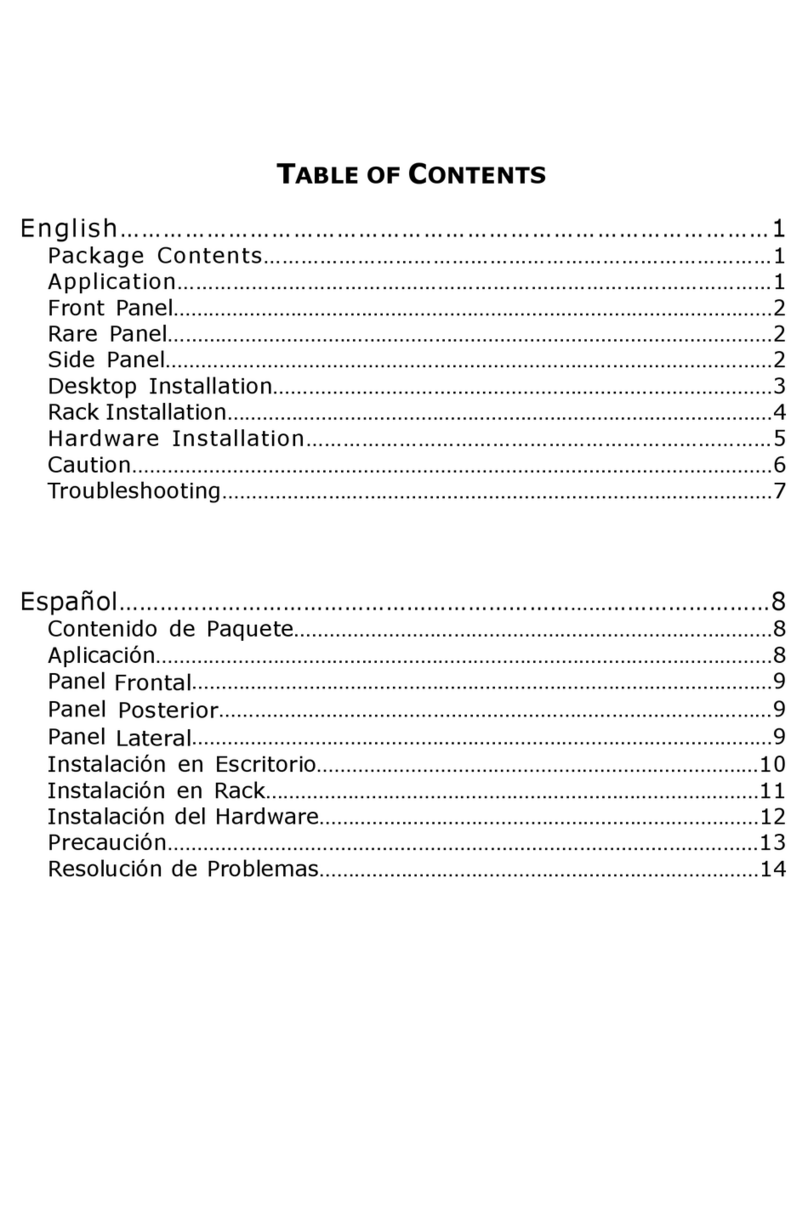

T ABLE OF C ONTENTS
English………………………………………………………………………………1
Package Contents………………………………………………………………………1
Application……………………………………………………………………………………1
Front Panel…………………………………………………………………………………………2
Rare Panel…………………………………………………………………………………………2
Side Panel…………………………………………………………………………………………2
Desktop Installation…………………………………………………………………………3
Rack Installation…………………………………………………………………………………4
Hard are Installation…………………………………………………………………5
Caution………………………………………………………………………………………………6
Troubleshooting…………………………………………………………………………………7
Español………………………………………………………… …… ……………………8
Contenido de Paquete………………………………………………………………………8
Aplicación……………………………………………………………………………………………8
Panel
Frontal
………………………………………………………………………………………9
Panel
Posterior
…………………………………………………………………………………9
Panel
Lateral
………………………………………………………………………………………9
Instalación en Escritorio…………………………………………………………………10
Instalación en Rack…………………………………………………………………………11
Instalación del Hard are…………………………………………………………………12
Precaución………………………………………………………………………………………13
Resolución de Problemas…………………………………………………………………14
All manuals and user guides at all-guides.com
all-guides.com

1
P
Pa ac ck ka ag ge e C Co on nt te en nt ts s
 One ZFS3224
 One Quick Installation Guide
 One Po er Cord
 One R
ackmount Kit

Four Rubber Pads
Contact your local authorized reseller or the store purchased from for
any items damaged and/or missing.
A
Ap pp pl li ic ca at ti io on n
All manuals and user guides at all-guides.com

2
F
Fr ro on nt t P Pa an ne el l
 LED indicators
LED Status
Operation
POWER Green
Steady
Po er is ON
Steady
Net ork cable connected and connection
established
Flash Data packets are transmitting
LNK/ACT
Green
Off Net ork cable is unplug
Steady
A 100Mbps device is connected
10/100M
Green
Off A 10Mbps device is connected
 Diagram
R
Re ea ar r P Pa an ne el l

One Po er Connector
S
Si id de e P Pa an ne el l
 Ventilation/cooling holes and mounting holes
All manuals and user guides at all-guides.com

3
D
De es sk kt to op p I In ns st ta al ll la at ti io on n
When placing ZFS3224 on a desk-top or shelf, the rubber pads applied
must be first attached to avoid surface damage.
1. Attach applied cushioning
rubber pads on the bottom at
each corner of ZFS3224.
2. Allo enough empty space
around ZFS3224 for sufficient
ventilation and cooling.
All manuals and user guides at all-guides.com

4
R
Ra ac ck k I In ns st ta al ll la at ti io on n
ZFS3224 can be mounted in a standard 11-inch rack for placing in a
iring closet ith other equipment. For placing in the rack, the
mounting kit applied must be first attached to ZFS3224.
1. ZFS3224 has four mounting
holes on each side. Attach
applied mounting brackets one
on each side. Then secure the
bracket ith scre s provided.
2. Place ZFS3224 in the rack and
secure the brackets ith scre s
provided ith equipment rack.
All manuals and user guides at all-guides.com

5
H
Ha ar rd d a ar re e I In ns st ta al ll la at ti io on n
1. Po er off all the devices you ill
connect to ZFS3224.
2. Connect the po er cord to the
all socket, and then connect it
to “Po er” socket of ZFS3224.
3. Connect all your computers,
net ork devices
(net ork-enabled consumer
devices other than computers,
like game console, or s itch /
hub) to the LAN port of
ZFS3224 ith UTP/STP
Category 3/4/5 cables.
4. Po er on the devices connected
to ZFS3224. LED of each active
port ill light up on ZFS3224.
All manuals and user guides at all-guides.com
all-guides.com

6
C
Ca au ut ti io on n
•ZFS3224 must put on a surface that is able to hold at least 5kgs
eight
•Po er line must be connected to the s itch properly and securely
•Suggested at least 10cm empty space around the unit for sufficient
ventilation and cooling
•Do not recommend to put any items on top of the s itch
•ZFS3224 is not ideally to ork in a high electromagnetic
environment, under direct sunlight, dust and vibrating surfaces
•Maximum distance bet een the s itch and the end node is 100
meters
•Must use an unshielded or shielded t isted-pair (UTP/STP)
Category 5 or better cables to ensure proper transmission
•Loss of data packet may encounter hen using cable other than
Category 5
All manuals and user guides at all-guides.com

7
T
Tr ro ou ub bl le es sh ho oo ot ti in ng g
1. Check the po er cord and po er all-jet to make sure they are
function properly. Check if ZFS3224 is turned-ON and po er LED is
steady.
2. Check all cable connections bet een computer and ZFS3224 to
make sure they are connected properly.
3. Maximum distance is 100 meters from the s itch to end nodes.
4. Link LED(s) is ON/flashing at the connected port(s) of ZFS3224.
5. Test your computer’s net ork adapter to make sure it is installed
and functioned properly.
6. Check issues such as net ork collisions, domain limitations, and
other physical installation aspects. Make sure they all meet IEEE
standard net ork installation requirements, more details can be
found at .ieee.org.
7. If problem still persists, rite do n your soft are/hard are
configuration and LED error indications and contact your local
retailer or the store purchased for further assistance.
All manuals and user guides at all-guides.com

8
C
Co on nt te en ni id do o d de el l P Pa aq qu ue et te e
 Uno ZFS3224
 Guía de Instalación Rápida
 Uno Cordón de Poder
 Dos abrazaderas en L para montaje en rack y tornillos
 Cuatro
bases de goma
Contacte a su revendedor autorizado en su localidad o a su tienda en
donde lo compro para cualquier aclaración sobre productos dañados o
partes faltantes.
A
Ap pl li ic ca ac ci ió ón n
All manuals and user guides at all-guides.com

9
P
Pa an ne el l F Fr ro on nt ta al l
 Indicadores LED
LED Estado
Operación
PODER Verde Estable El s itch recibe energía
Estable El cable de red está conectado y la
conexión establecida
Parpadeando
Se están transmitiendo paquetes de
datos
LNK/ACT
Verde
Apagado El cable de red esta desconectado
Estable Indica que un dispositivo a 100M
bps
está conectado
10/100M
Verde
Apagado Indica que un dispositivo a 10M
bps
está conectado
 Diagramas
P
Pa an ne el l P Po os st te er ri io or r

Uno Conector de Poder
P
Pa an ne el l L La at te er ra al l
 Orificios de ventilación y orificios para montaje
All manuals and user guides at all-guides.com

10
I
In ns st ta al la ac ci ió ón n e en n E Es sc cr ri it to or ri io o
Cuando coloque el ZFS3224 sobre un escritorio o estante, deberá de
colocar primero las bases de goma para impedir que la superficie se
maltrate.
1. Coloque y pegue las bases de
goma en cada una de las
esquinas inferiores del
ZFS3224.
2. Permita suficiente espacio libre
alrededor del ZFS3224 para
una adecuada ventilación y
enfriamiento.
All manuals and user guides at all-guides.com
all-guides.com

11
I
In ns st ta al la ac ci ió ón n e en n R Ra ac ck k
El ZFS3224 puede ser montado en un rack estandar de 11 pulgadas
para colocarlo en un gabinete de cableado junto a otro equipamiento.
Para montarlo en el rack, primero devera de colocar los kits para
montaje a los costados del ZFS3224.
1. El ZFS3224 tiene cuatro orificios
para montaje en cada costado.
Fije los herrajes de montaje en
cada costado. Después
asegúrelos con los tornillos
proporcionados.
2. Coloque el ZFS3224 en el rack y
fije el herraje con los tornillos
proporcionados con el equipo
de rack.
All manuals and user guides at all-guides.com

12
I
Instalació ón n del Hard are
1. Apague todos los dispositivos
que conectara al ZFS3224.
2. Conecte el cable de poder al
contacto en la pared, y después
conéctelo al “enchufe de
poder“ del ZFS3224.
3. Conecte sus dispositivos de red
a los puertos RJ-45 del
ZFS3224 con cable UTP/STP
Categoria 3/4/5.
4. Encienda los dispositivos
conectados al ZFS3224. El
correspondiente indicador LED
de cada puerto activo
encenderá en el panel del
ZFS3224.
All manuals and user guides at all-guides.com

13
P
Pr re ec ca au uc ci ió ón n
•El ZFS3224 se debe de colocar en una superficie que pueda
soportar por lo menos un peso de 5kgs
•El adaptador de poder se debe conectar con el s itch de manera
correcta y con firmeza
•Deje por lo menos un espacio vacío sugerido de 10cm alrededor
de la unidad para una ventilación y enfriamiento adecuado
•No permita que coloquen ningún artículos encima del s itch
•El ZFS3224 no está diseñado para trabajar en un ambiente con
elevado electromagnetismo, bajo la luz directa del sol, superficies
con vibración o mucho polvo
•La distancia máxima entre el s itch y el nodo final es 100 metros
•Debe utilizar cable par retorcido sin blindaje o blindado (UTP/STP)
categoría 5 o superior para asegurar la transmisión apropiada
•La pérdida de paquetes de datos se puede dar al usar cables que
no sean al menos categoría 5
All manuals and user guides at all-guides.com

14
R
Re es so ol lu uc ci ió ón n d de e P Pr ro ob bl le em ma as s
1. Compruebe el adaptador de poder y la salida del contacto de
pared para cerciorarse de que los dos funcionen correctamente.
Compruebe si el s itch está encendido y el LED indicador de poder
esta constante.
2. Compruebe todas las conexiones de cable entre la computadora y
el s itch para cerciorarse de que están conectadas correctamente.
3. La distancia máxima entre el s itch y los extremos de los nodos es
de 100 metros.
4. El LED de enlace debe de estar encendido/parpadeando para los
puertos que este conectados
5. Pruebe el adaptador de red de su PC para cerciorarse de que está
instalado y funcionado correctamente.
6. Revise los detalles como colisiones de la red, limitaciones del
dominio, y otros aspectos físicos de la instalación. Cerciórese de
cumplir todos los requisitos del estándar IEEE referentes a la
instalación, usted puede encontrar más detalles en .ieee.org.
7. Si todavía persiste el problema, anote su configuración de
soft are/hard are y el estado de los indicadores LED y póngase
en contacto con su revendedor o la tienda en donde compra la
unidad para asistencia adicional.
All manuals and user guides at all-guides.com
