2E 2E-F120-S User manual

Collar clip
Mic cover
Description
2Е ML010 lavalier microphone is designed to provide the best
audio quality when you recording video and audio.
The universal 3.5mm TRRS plug is compatible with computers,
smartphones, cameras, and voice recorders. Microphone
comes with 6m cable which gives more versatility.
It is a perfect choice for voice over, interview, karaoke, live
streaming, and vloging.
Features
• Omni-directional polar pattern
• High sensitivity
• 360 degrees sound pick up
• Mobiles, computers and cameras compatible
• 6 meters long cable
• Extra-long battery life
Structure
Battery change
Specification
Frequency response
Polar Pattern
Notes for Android OS phones
Since of default camera app on Android OS cannot select
external mic for record audio source for video. Please
download “Open Camera” app from Google Play Store
when you use microphone on Android phones for video
shooting, and set up the Audio Source as External mic.
- 01 - - 02 - - 03 - - 04 - - 05 - - 06 -
Мікрофон 2Е ML010
Інструкція
користувача
Electret condenser
Omni-directional
65Hz ~ 18KHz
74dB SPL
-30dB +/-3dB / 0dB=1V/Pa, 1kHz
1000 Ohm or less
3.5mm 4-pole gold plug
LR44 (Included)
6.00m
Transducer type
Polar Pattern
Frequency range
Signal / Noise
Sensitivity
Output Impedance
Output connection
Battery type
Audio cable length
How to wear How to work with cameras How to work with desktop computers
How to work with laptop computers
Put the clip on a collar
around 10-30cm from
your mouth
How to work with smartphones
If your computer has
combined earphone
and mic integrated jack,
please put the switch
button to OFF position.
Microphone
capsule
Switch button
3.5 mm jack
audio plug
Cable
dB
3.5mm Audio plug
Off/Smartphone
Off/Smartphone
3.5mm Audio plug
ON/Others
* Please switch off when you not use it
* Please switch off when you not use it
3.5mm Audio plug
ON/Others
ЗМІСТ
English ............................................. 01-06
Українська...................................... 07-13
Русский........................................... 14-19
Гарантійний талон..................... 20
Затиск для носіння
Насадка на мікрофон
Опис пристрою
Мікрофон-петличка 2Е ML010 розроблений для забезпечення
найкращої якості звуку. Універсальний штекер TRRS 3,5 мм
сумісний з комп'ютерами, смартфонами, фотоапаратами
та диктофонами. Мікрофон постачається з кабелем
довжиною 6 м, що забезпечує універсальність його
використання. Це ідеальний вибір для запису звуку,
озвучування відео, інтерв'ю, караоке, потокового запису
звуку та відеоблогінга.
Основні особливості
• Всеспрямований тип мікрофона
• Висока чутливість
• Уловлювання звуку мікрофоном на 360 градусів
• Сумісність з більшістю смартфонів, комп'ютерів і камер
• Кабель довжиною 6 метрів
• Довгий час автономної роботи
Структура мікрофона
Заміна батарейки
Характеристики
Частотна характеристика
Діаграма спрямованості
Примітка для телефонів на ОС Android
Оскільки в більшості додатків камери за умовчанням в
ОС Android не можна вибрати зовнішній мікрофон для
запису аудіо і / або відео, радимо завантажити додаток
«Open Camera» з магазину Google Play. Далі, для
використання мікрофона для відеозйомки, встановіть
джерелом звуку зовнішній мікрофон.
- 07 - - 08 - - 09 - - 10 - - 11 - - 12 -
Електретний конденсаторний
Всеспрямована
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц і 0 дБ = 1 В / Па)
До 1000 Ом
4-контактний золотий штекер 3,5 мм
LR44 (в комплекті)
6 м
Тип перетворювача
Діаграма спрямованості
Діапазон частот
Сигнал / шум (SPL)
Чутливість
Вихідний опір
Вихідне з'єднання
Тип батареї
Довжина кабелю
Як носити мікрофон Робота мікрофона з камерами Робота мікрофона
з настільними комп'ютерами
Робота мікрофона з ноутбуками
Одягніть затиск на комір
на відстані приблизно
10-30 см від джерела звуку.
Робота мікрофона зі смартфоном
Підключіть пристрій в аудіо
роз'єм 3,5 мм на комп'ютері.
Якщо ваш комп'ютер має
комбінований роз'єм для
навушників і мікрофону,
переведіть перемикач
в положення «Off».
Капсуль
Перемикач
режиму роботи
Аудіо
роз'єм 3,5 мм
Кабель
Дб
Підключіть пристрій в аудіо роз'єм 3,5 мм на смартфоні.
Якщо його немає, використовуєте адаптер
Позиція Off / Smartphone
Позиція Off / Smartphone
Підключіть пристрій в
аудіо роз'єм 3,5 мм на камері
Позиція ON / Others
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
Підключіть пристрій
в аудіо роз'єм 3,5 мм
на комп'ютері.
Позиція ON / Others
Зажим для воротника
Насадка на микрофон
Описание устройства
Петличный микрофон 2Е ML010 разработан для обеспечения
наилучшего качества звука. Универсальный штекер
TRRS 3,5 мм совместим с компьютерами, смартфонами,
фотоаппаратами и диктофонами. Микрофон поставляется
с кабелем длиной 6 м, что обеспечивает универсальность
его использования. Это идеальный выбор для записи звука,
озвучивания видео, интервью, караоке, потокового вещания
и видеоблогинга.
Основные особенности
• Всенаправленный тип микрофона
• Высокая чувствительность
• Улавливание звука микрофоном на 360 градусов
• Совместимость с мобильными телефонами,
компьютерами и камерами
• Кабель длиной 6 метров
• Долгое время автономной работы
Структура микрофона
Замена батареи
Характеристики
Частотная характеристика
Диаграмма направленности
Примечания для телефонов на ОС Android
Поскольку большинство приложений камеры по умолчанию
в ОС Android не может выбрать внешний микрофон для
записи аудио и / или видео, советуем загрузить приложение
«Open Camera» из магазина Google Play. Далее, для
использования микрофона для видеосъемки, установите
источником звука в установленном приложении внешний
микрофон.
- 14 - - 15 - - 16 - - 17 - - 18 - - 19 -
Электретный конденсаторный
Всенаправленная
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц и 0 дБ = 1 В / Па)
До 1000 Ом
4-контактный золотой штекер 3,5 мм
LR44 (в комплекте)
6 м
Тип преобразователя
Диаграмма направленности
Диапазон частот
Сигнал / шум (SPL)
Чувствительность
Выходное сопротивление
Выходное соединение
Тип батареи
Длина кабеля
Как носить микрофон Работа микрофона с камерами Работа микрофона
с настольными компьютерами
Работа микрофона с ноутбуками
Наденьте зажим на воротник
на расстоянии 10-30 см
от источника звука.
Работа микрофона со смартфоном
Подключите устройство в
аудио разъем 3,5 мм на
компьютере. Если ваш
компьютер имеет
комбинированный разъем
для наушников и микрофона,
переведите переключатель
в положение «Off».
Капсюль
Переключатель
режима работы
Аудио
разъем 3,5 мм
Кабель
Дб
Подключите устройство в аудио разъем 3,5 мм на смартфоне.
Если его нет, используете адаптер
Позиция Off/Smartphone
Позиція Off / Smartphone
Подключите устройство
в аудио разъем 3,5 мм
на камере
Позиция ON/Others
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
Подключите устройство
в аудио разъем 3,5 мм
на компьютере.
Позиция ON/Others
Заходи безпеки
Цей прилад не призначений для використання особами
(в тому числі дітьми) з обмеженими фізичними, сенсорними
чи розумовими можливостями або з відсутністю необхідного
досвіду чи знань, крім випадків, коли особа, відповідальна за
їх безпеку, здійснює нагляд чи інструктаж відносно
експлуатації приладу.
Не використовуйте прилад з пошкодженим кабелем чи
вилкою, а також пошкоджений або несправний прилад.
Якщо пошкоджено кабель живлення або інший елемент
виробу, зверніться до спеціалістів сервісного центру, щоб
запобігти виникненню небезпечної ситуації.
Ніколи не занурюйте та не змочуйте прилад у воді або інших
рідинах.
1.
2.
3.
4.
- 13 -
Застереження! Батарейки встановлюються лише дорослими.
Дотримуйтеся полярності. Не використовуйте одночасно
старі та нові батарейки. Не використовуйте одночасно лужні,
сольові (вуглець-цинкові) та акумуляторні (нікель-метал-гі-
дридні, нікель-кадмієві) батарейки.
Collar clip
Mic cover
Description
2Е ML010 lavalier microphone is designed to provide the best
audio quality when you recording video and audio.
The universal 3.5mm TRRS plug is compatible with computers,
smartphones, cameras, and voice recorders. Microphone
comes with 6m cable which gives more versatility.
It is a perfect choice for voice over, interview, karaoke, live
streaming, and vloging.
Features
• Omni-directional polar pattern
• High sensitivity
• 360 degrees sound pick up
• Mobiles, computers and cameras compatible
• 6 meters long cable
• Extra-long battery life
Structure
Battery change
Specification
Frequency response
Polar Pattern
Notes for Android OS phones
Since of default camera app on Android OS cannot select
external mic for record audio source for video. Please
download “Open Camera” app from Google Play Store
when you use microphone on Android phones for video
shooting, and set up the Audio Source as External mic.
- 01 - - 02 - - 03 - - 04 - - 05 - - 06 -
Мікрофон 2Е ML010
Інструкція
користувача
Electret condenser
Omni-directional
65Hz ~ 18KHz
74dB SPL
-30dB +/-3dB / 0dB=1V/Pa, 1kHz
1000 Ohm or less
3.5mm 4-pole gold plug
LR44 (Included)
6.00m
Transducer type
Polar Pattern
Frequency range
Signal / Noise
Sensitivity
Output Impedance
Output connection
Battery type
Audio cable length
How to wear How to work with cameras How to work with desktop computers
How to work with laptop computers
Put the clip on a collar
around 10-30cm from
your mouth
How to work with smartphones
If your computer has
combined earphone
and mic integrated jack,
please put the switch
button to OFF position.
Microphone
capsule
Switch button
3.5 mm jack
audio plug
Cable
dB
3.5mm Audio plug
Off/Smartphone
Off/Smartphone
3.5mm Audio plug
ON/Others
* Please switch off when you not use it
* Please switch off when you not use it
3.5mm Audio plug
ON/Others
ЗМІСТ
English ............................................. 01-06
Українська...................................... 07-13
Русский........................................... 14-19
Гарантійний талон..................... 20
Затиск для носіння
Насадка на мікрофон
Опис пристрою
Мікрофон-петличка 2Е ML010 розроблений для забезпечення
найкращої якості звуку. Універсальний штекер TRRS 3,5 мм
сумісний з комп'ютерами, смартфонами, фотоапаратами
та диктофонами. Мікрофон постачається з кабелем
довжиною 6 м, що забезпечує універсальність його
використання. Це ідеальний вибір для запису звуку,
озвучування відео, інтерв'ю, караоке, потокового запису
звуку та відеоблогінга.
Основні особливості
• Всеспрямований тип мікрофона
• Висока чутливість
• Уловлювання звуку мікрофоном на 360 градусів
• Сумісність з більшістю смартфонів, комп'ютерів і камер
• Кабель довжиною 6 метрів
• Довгий час автономної роботи
Структура мікрофона
Заміна батарейки
Характеристики
Частотна характеристика
Діаграма спрямованості
Примітка для телефонів на ОС Android
Оскільки в більшості додатків камери за умовчанням в
ОС Android не можна вибрати зовнішній мікрофон для
запису аудіо і / або відео, радимо завантажити додаток
«Open Camera» з магазину Google Play. Далі, для
використання мікрофона для відеозйомки, встановіть
джерелом звуку зовнішній мікрофон.
- 07 - - 08 - - 09 - - 10 - - 11 - - 12 -
Електретний конденсаторний
Всеспрямована
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц і 0 дБ = 1 В / Па)
До 1000 Ом
4-контактний золотий штекер 3,5 мм
LR44 (в комплекті)
6 м
Тип перетворювача
Діаграма спрямованості
Діапазон частот
Сигнал / шум (SPL)
Чутливість
Вихідний опір
Вихідне з'єднання
Тип батареї
Довжина кабелю
Як носити мікрофон Робота мікрофона з камерами Робота мікрофона
з настільними комп'ютерами
Робота мікрофона з ноутбуками
Одягніть затиск на комір
на відстані приблизно
10-30 см від джерела звуку.
Робота мікрофона зі смартфоном
Підключіть пристрій в аудіо
роз'єм 3,5 мм на комп'ютері.
Якщо ваш комп'ютер має
комбінований роз'єм для
навушників і мікрофону,
переведіть перемикач
в положення «Off».
Капсуль
Перемикач
режиму роботи
Аудіо
роз'єм 3,5 мм
Кабель
Дб
Підключіть пристрій в аудіо роз'єм 3,5 мм на смартфоні.
Якщо його немає, використовуєте адаптер
Позиція Off / Smartphone
Позиція Off / Smartphone
Підключіть пристрій в
аудіо роз'єм 3,5 мм на камері
Позиція ON / Others
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
Підключіть пристрій
в аудіо роз'єм 3,5 мм
на комп'ютері.
Позиція ON / Others
Зажим для воротника
Насадка на микрофон
Описание устройства
Петличный микрофон 2Е ML010 разработан для обеспечения
наилучшего качества звука. Универсальный штекер
TRRS 3,5 мм совместим с компьютерами, смартфонами,
фотоаппаратами и диктофонами. Микрофон поставляется
с кабелем длиной 6 м, что обеспечивает универсальность
его использования. Это идеальный выбор для записи звука,
озвучивания видео, интервью, караоке, потокового вещания
и видеоблогинга.
Основные особенности
• Всенаправленный тип микрофона
• Высокая чувствительность
• Улавливание звука микрофоном на 360 градусов
• Совместимость с мобильными телефонами,
компьютерами и камерами
• Кабель длиной 6 метров
• Долгое время автономной работы
Структура микрофона
Замена батареи
Характеристики
Частотная характеристика
Диаграмма направленности
Примечания для телефонов на ОС Android
Поскольку большинство приложений камеры по умолчанию
в ОС Android не может выбрать внешний микрофон для
записи аудио и / или видео, советуем загрузить приложение
«Open Camera» из магазина Google Play. Далее, для
использования микрофона для видеосъемки, установите
источником звука в установленном приложении внешний
микрофон.
- 14 - - 15 - - 16 - - 17 - - 18 - - 19 -
Электретный конденсаторный
Всенаправленная
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц и 0 дБ = 1 В / Па)
До 1000 Ом
4-контактный золотой штекер 3,5 мм
LR44 (в комплекте)
6 м
Тип преобразователя
Диаграмма направленности
Диапазон частот
Сигнал / шум (SPL)
Чувствительность
Выходное сопротивление
Выходное соединение
Тип батареи
Длина кабеля
Как носить микрофон Работа микрофона с камерами Работа микрофона
с настольными компьютерами
Работа микрофона с ноутбуками
Наденьте зажим на воротник
на расстоянии 10-30 см
от источника звука.
Работа микрофона со смартфоном
Подключите устройство в
аудио разъем 3,5 мм на
компьютере. Если ваш
компьютер имеет
комбинированный разъем
для наушников и микрофона,
переведите переключатель
в положение «Off».
Капсюль
Переключатель
режима работы
Аудио
разъем 3,5 мм
Кабель
Дб
Подключите устройство в аудио разъем 3,5 мм на смартфоне.
Если его нет, используете адаптер
Позиция Off/Smartphone
Позиція Off / Smartphone
Подключите устройство
в аудио разъем 3,5 мм
на камере
Позиция ON/Others
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
Подключите устройство
в аудио разъем 3,5 мм
на компьютере.
Позиция ON/Others
Заходи безпеки
Цей прилад не призначений для використання особами
(в тому числі дітьми) з обмеженими фізичними, сенсорними
чи розумовими можливостями або з відсутністю необхідного
досвіду чи знань, крім випадків, коли особа, відповідальна за
їх безпеку, здійснює нагляд чи інструктаж відносно
експлуатації приладу.
Не використовуйте прилад з пошкодженим кабелем чи
вилкою, а також пошкоджений або несправний прилад.
Якщо пошкоджено кабель живлення або інший елемент
виробу, зверніться до спеціалістів сервісного центру, щоб
запобігти виникненню небезпечної ситуації.
Ніколи не занурюйте та не змочуйте прилад у воді або інших
рідинах.
1.
2.
3.
4.
- 13 -
Застереження! Батарейки встановлюються лише дорослими.
Дотримуйтеся полярності. Не використовуйте одночасно
старі та нові батарейки. Не використовуйте одночасно лужні,
сольові (вуглець-цинкові) та акумуляторні (нікель-метал-гі-
дридні, нікель-кадмієві) батарейки.

Collar clip
Mic cover
Description
2Е ML010 lavalier microphone is designed to provide the best
audio quality when you recording video and audio.
The universal 3.5mm TRRS plug is compatible with computers,
smartphones, cameras, and voice recorders. Microphone
comes with 6m cable which gives more versatility.
It is a perfect choice for voice over, interview, karaoke, live
streaming, and vloging.
Features
• Omni-directional polar pattern
• High sensitivity
• 360 degrees sound pick up
• Mobiles, computers and cameras compatible
• 6 meters long cable
• Extra-long battery life
Structure
Battery change
Specification
Frequency response
Polar Pattern
Notes for Android OS phones
Since of default camera app on Android OS cannot select
external mic for record audio source for video. Please
download “Open Camera” app from Google Play Store
when you use microphone on Android phones for video
shooting, and set up the Audio Source as External mic.
- 01 - - 02 - - 03 - - 04 - - 05 - - 06 -
Мікрофон 2Е ML010
Інструкція
користувача
Electret condenser
Omni-directional
65Hz ~ 18KHz
74dB SPL
-30dB +/-3dB / 0dB=1V/Pa, 1kHz
1000 Ohm or less
3.5mm 4-pole gold plug
LR44 (Included)
6.00m
Transducer type
Polar Pattern
Frequency range
Signal / Noise
Sensitivity
Output Impedance
Output connection
Battery type
Audio cable length
How to wear How to work with cameras How to work with desktop computers
How to work with laptop computers
Put the clip on a collar
around 10-30cm from
your mouth
How to work with smartphones
If your computer has
combined earphone
and mic integrated jack,
please put the switch
button to OFF position.
Microphone
capsule
Switch button
3.5 mm jack
audio plug
Cable
dB
3.5mm Audio plug
Off/Smartphone
Off/Smartphone
3.5mm Audio plug
ON/Others
* Please switch off when you not use it
* Please switch off when you not use it
3.5mm Audio plug
ON/Others
ЗМІСТ
English ............................................. 01-06
Українська...................................... 07-13
Русский........................................... 14-19
Гарантійний талон..................... 20
Затиск для носіння
Насадка на мікрофон
Опис пристрою
Мікрофон-петличка 2Е ML010 розроблений для забезпечення
найкращої якості звуку. Універсальний штекер TRRS 3,5 мм
сумісний з комп'ютерами, смартфонами, фотоапаратами
та диктофонами. Мікрофон постачається з кабелем
довжиною 6 м, що забезпечує універсальність його
використання. Це ідеальний вибір для запису звуку,
озвучування відео, інтерв'ю, караоке, потокового запису
звуку та відеоблогінга.
Основні особливості
• Всеспрямований тип мікрофона
• Висока чутливість
• Уловлювання звуку мікрофоном на 360 градусів
• Сумісність з більшістю смартфонів, комп'ютерів і камер
• Кабель довжиною 6 метрів
• Довгий час автономної роботи
Структура мікрофона
Заміна батарейки
Характеристики
Частотна характеристика
Діаграма спрямованості
Примітка для телефонів на ОС Android
Оскільки в більшості додатків камери за умовчанням в
ОС Android не можна вибрати зовнішній мікрофон для
запису аудіо і / або відео, радимо завантажити додаток
«Open Camera» з магазину Google Play. Далі, для
використання мікрофона для відеозйомки, встановіть
джерелом звуку зовнішній мікрофон.
- 07 - - 08 - - 09 - - 10 - - 11 - - 12 -
Електретний конденсаторний
Всеспрямована
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц і 0 дБ = 1 В / Па)
До 1000 Ом
4-контактний золотий штекер 3,5 мм
LR44 (в комплекті)
6 м
Тип перетворювача
Діаграма спрямованості
Діапазон частот
Сигнал / шум (SPL)
Чутливість
Вихідний опір
Вихідне з'єднання
Тип батареї
Довжина кабелю
Як носити мікрофон Робота мікрофона з камерами Робота мікрофона
з настільними комп'ютерами
Робота мікрофона з ноутбуками
Одягніть затиск на комір
на відстані приблизно
10-30 см від джерела звуку.
Робота мікрофона зі смартфоном
Підключіть пристрій в аудіо
роз'єм 3,5 мм на комп'ютері.
Якщо ваш комп'ютер має
комбінований роз'єм для
навушників і мікрофону,
переведіть перемикач
в положення «Off».
Капсуль
Перемикач
режиму роботи
Аудіо
роз'єм 3,5 мм
Кабель
Дб
Підключіть пристрій в аудіо роз'єм 3,5 мм на смартфоні.
Якщо його немає, використовуєте адаптер
Позиція Off / Smartphone
Позиція Off / Smartphone
Підключіть пристрій в
аудіо роз'єм 3,5 мм на камері
Позиція ON / Others
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
Підключіть пристрій
в аудіо роз'єм 3,5 мм
на комп'ютері.
Позиція ON / Others
Зажим для воротника
Насадка на микрофон
Описание устройства
Петличный микрофон 2Е ML010 разработан для обеспечения
наилучшего качества звука. Универсальный штекер
TRRS 3,5 мм совместим с компьютерами, смартфонами,
фотоаппаратами и диктофонами. Микрофон поставляется
с кабелем длиной 6 м, что обеспечивает универсальность
его использования. Это идеальный выбор для записи звука,
озвучивания видео, интервью, караоке, потокового вещания
и видеоблогинга.
Основные особенности
• Всенаправленный тип микрофона
• Высокая чувствительность
• Улавливание звука микрофоном на 360 градусов
• Совместимость с мобильными телефонами,
компьютерами и камерами
• Кабель длиной 6 метров
• Долгое время автономной работы
Структура микрофона
Замена батареи
Характеристики
Частотная характеристика
Диаграмма направленности
Примечания для телефонов на ОС Android
Поскольку большинство приложений камеры по умолчанию
в ОС Android не может выбрать внешний микрофон для
записи аудио и / или видео, советуем загрузить приложение
«Open Camera» из магазина Google Play. Далее, для
использования микрофона для видеосъемки, установите
источником звука в установленном приложении внешний
микрофон.
- 14 - - 15 - - 16 - - 17 - - 18 - - 19 -
Электретный конденсаторный
Всенаправленная
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц и 0 дБ = 1 В / Па)
До 1000 Ом
4-контактный золотой штекер 3,5 мм
LR44 (в комплекте)
6 м
Тип преобразователя
Диаграмма направленности
Диапазон частот
Сигнал / шум (SPL)
Чувствительность
Выходное сопротивление
Выходное соединение
Тип батареи
Длина кабеля
Как носить микрофон Работа микрофона с камерами Работа микрофона
с настольными компьютерами
Работа микрофона с ноутбуками
Наденьте зажим на воротник
на расстоянии 10-30 см
от источника звука.
Работа микрофона со смартфоном
Подключите устройство в
аудио разъем 3,5 мм на
компьютере. Если ваш
компьютер имеет
комбинированный разъем
для наушников и микрофона,
переведите переключатель
в положение «Off».
Капсюль
Переключатель
режима работы
Аудио
разъем 3,5 мм
Кабель
Дб
Подключите устройство в аудио разъем 3,5 мм на смартфоне.
Если его нет, используете адаптер
Позиция Off/Smartphone
Позиція Off / Smartphone
Подключите устройство
в аудио разъем 3,5 мм
на камере
Позиция ON/Others
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
Подключите устройство
в аудио разъем 3,5 мм
на компьютере.
Позиция ON/Others
Заходи безпеки
Цей прилад не призначений для використання особами
(в тому числі дітьми) з обмеженими фізичними, сенсорними
чи розумовими можливостями або з відсутністю необхідного
досвіду чи знань, крім випадків, коли особа, відповідальна за
їх безпеку, здійснює нагляд чи інструктаж відносно
експлуатації приладу.
Не використовуйте прилад з пошкодженим кабелем чи
вилкою, а також пошкоджений або несправний прилад.
Якщо пошкоджено кабель живлення або інший елемент
виробу, зверніться до спеціалістів сервісного центру, щоб
запобігти виникненню небезпечної ситуації.
Ніколи не занурюйте та не змочуйте прилад у воді або інших
рідинах.
1.
2.
3.
4.
- 13 -
Застереження! Батарейки встановлюються лише дорослими.
Дотримуйтеся полярності. Не використовуйте одночасно
старі та нові батарейки. Не використовуйте одночасно лужні,
сольові (вуглець-цинкові) та акумуляторні (нікель-метал-гі-
дридні, нікель-кадмієві) батарейки.

5
процес. Не застосовуйте надмірні зусилля при закріпленні пристрою, щоб не пошкодити
його складові.
5 – Перед початком роботи із пристроєм, уважно ознайомтесь з технічними характеристи-
ками та комплектацією. Якщо ви виявили невідповідність із заявленою інформацією,
зверніться до продавця товару, щоб замінити або доукомплектовати його.
6 – Під час транспортування готової системи необхідно перевірити кріплення вентилятору,
щоб уникнути його пошкодження. Постачальник не несе відповідальність за недотри-
мання правил транспортування та за пошкодження пристрою в результаті іх порушення.
***Зовнішній вигляд і комплектація можуть бути змінені з метою удосконалення при-
строю та поліпшення його якості.
Условия эксплуатации и меры безопасности:
1 - М одель вентилятора 2E-F120-S предназначена для использования в компьютерном
корпусе.
2 - Будьте внимательны при работе вентилятора и избегайте попадания на лопасти посторон-
них предметов и частей тела.
3 - Поставщик не несет ответственность, если устройство используется не по назначению
или пользователь использует детали, что не входят в установочный комплект для его
закрепления и подключения.
4 - Храните устройство в местах не доступных для детей. Во время монтажа / демонтажа жела-
тельно использовать защитные перчатки, чтобы избежать травмирования и безопасно
завершить процесс. Не используйте чрезмерные усилия при закреплении устройства,
чтобы не повредить его составляющие.
5 - Перед началом работы с устройством, внимательно ознакомьтесь с техническими
характеристиками и комплектацией. Если вы обнаружили несоответствие с заявленной
информацией, обратитесь к продавцу товара, чтобы заменить или доукомплектоваты его.
6 - Во время транспортировки готовой системы необходимо проверить крепление вентилято-
ра, чтобы избежать его повреждения. Поставщик не несет ответственность за несоблюде-
ние правил транспортировки и как следствие за повреждение устройства.
*** Внешний вид и комплектация могут быть изменены с целью усовершенствования устрой-
ства и улучшения его качества.

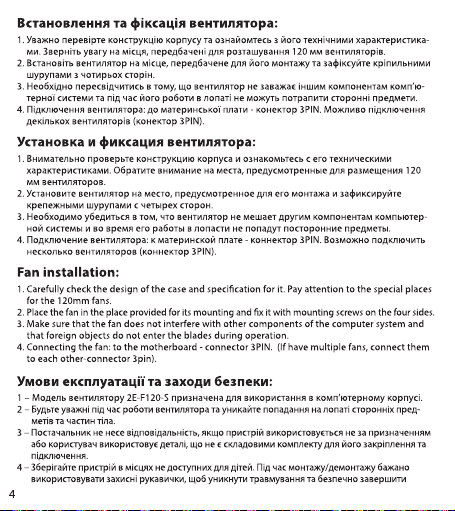

Operating conditions and safety measures:
1 - The 2E-F120-S fan model is intended for use in a computer case.
2 - Be careful when operating the fan and avoid getting foreign objects and body parts on
the blade.
3 - The supplier is not responsible if the device is used for other purposes or the user uses
parts that are not part of the kit for xing and connecting it.

7
лия исключительно для собственных нужд, а также при соблюдении потребителем правил
эксплуатации, хранения и транспортировки изделия. При бережном обращении
с изделием и соблюдения правил эксплуатации, фактический срок службы может
превышать расчетный срок службы, установленный производителем.
2 - После окончания срока службы изделия, желательно обратиться в авторизованный
сервисный центр для проведения профилактического обслуживания изделия
определить его пригодность для дальнейшей эксплуатации. Работы по профилак-
тическому обслуживанию изделия и его диагностика, выполняются авторизован-
ными сервисными центрами на платной основе.
3 - В отличие от бытовых отходов, устройство необходимо передать в соответству-
ющий пункт по приему электрического и электротехнического оборудования с
целью утилизации и переработки. За неправильную утилизацию отходов пред-
усмотрены штрафы, в соответствии с действующим законодательством Украины.
При соблюдении пользователем правил, с учетом предупредительных мер, указанных
в руководстве по эксплуатации, устройство безопасно при использовании и не нано-
сит вреда окружающей среде и человеку.

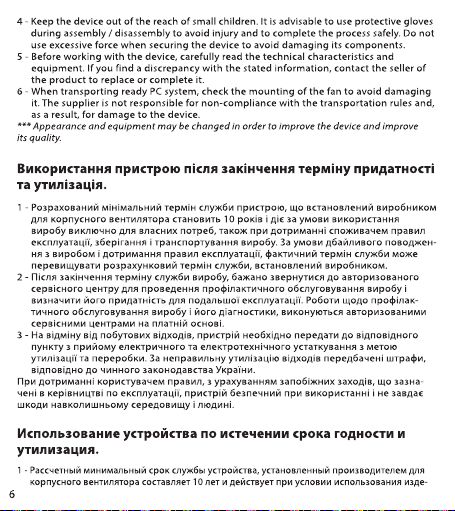

Use of the device after the expiration date and disposal.
1 - The calculated minimum service life of the device set by the manufacturer for processor
cooling is 10 years and is valid provided that the product is used exclusively for its own
needs, also if the consumer observes the rules of operation, storage and transportation
of the product. Subject to careful handling of the product and compliance with the
rules of operation, the actual service life may exceed the estimated service life set by
the manufacturer.
2 - After the expiration of the product, it is desirable to contact an authorized service
center for preventive maintenance of the product and determine its suitability for
further operation. Works on preventive maintenance of the product and its diagnostics
are performed by authorized service centers on a paid basis.
3 - In contrast to household waste, the device must be transferred to the appropriate point
for receiving electrical and electrical equipment for disposal and recycling. Penalties
are provided for improper waste disposal in accordance with the current legislation of
Ukraine.
If the user follows the rules, taking into account the precautions specified in the operation
manual, the device is safe to use and does not harm the environment and people.

Collar clip
Mic cover
Description
2Е ML010 lavalier microphone is designed to provide the best
audio quality when you recording video and audio.
The universal 3.5mm TRRS plug is compatible with computers,
smartphones, cameras, and voice recorders. Microphone
comes with 6m cable which gives more versatility.
It is a perfect choice for voice over, interview, karaoke, live
streaming, and vloging.
Features
• Omni-directional polar pattern
• High sensitivity
• 360 degrees sound pick up
• Mobiles, computers and cameras compatible
• 6 meters long cable
• Extra-long battery life
Structure
Battery change
Specification
Frequency response
Polar Pattern
Notes for Android OS phones
Since of default camera app on Android OS cannot select
external mic for record audio source for video. Please
download “Open Camera” app from Google Play Store
when you use microphone on Android phones for video
shooting, and set up the Audio Source as External mic.
- 01 - - 02 - - 03 - - 04 - - 05 - - 06 -
Мікрофон 2Е ML010
Інструкція
користувача
Electret condenser
Omni-directional
65Hz ~ 18KHz
74dB SPL
-30dB +/-3dB / 0dB=1V/Pa, 1kHz
1000 Ohm or less
3.5mm 4-pole gold plug
LR44 (Included)
6.00m
Transducer type
Polar Pattern
Frequency range
Signal / Noise
Sensitivity
Output Impedance
Output connection
Battery type
Audio cable length
How to wear How to work with cameras How to work with desktop computers
How to work with laptop computers
Put the clip on a collar
around 10-30cm from
your mouth
How to work with smartphones
If your computer has
combined earphone
and mic integrated jack,
please put the switch
button to OFF position.
Microphone
capsule
Switch button
3.5 mm jack
audio plug
Cable
dB
3.5mm Audio plug
Off/Smartphone
Off/Smartphone
3.5mm Audio plug
ON/Others
* Please switch off when you not use it
* Please switch off when you not use it
3.5mm Audio plug
ON/Others
ЗМІСТ
English ............................................. 01-06
Українська...................................... 07-13
Русский........................................... 14-19
Гарантійний талон..................... 20
Затиск для носіння
Насадка на мікрофон
Опис пристрою
Мікрофон-петличка 2Е ML010 розроблений для забезпечення
найкращої якості звуку. Універсальний штекер TRRS 3,5 мм
сумісний з комп'ютерами, смартфонами, фотоапаратами
та диктофонами. Мікрофон постачається з кабелем
довжиною 6 м, що забезпечує універсальність його
використання. Це ідеальний вибір для запису звуку,
озвучування відео, інтерв'ю, караоке, потокового запису
звуку та відеоблогінга.
Основні особливості
• Всеспрямований тип мікрофона
• Висока чутливість
• Уловлювання звуку мікрофоном на 360 градусів
• Сумісність з більшістю смартфонів, комп'ютерів і камер
• Кабель довжиною 6 метрів
• Довгий час автономної роботи
Структура мікрофона
Заміна батарейки
Характеристики
Частотна характеристика
Діаграма спрямованості
Примітка для телефонів на ОС Android
Оскільки в більшості додатків камери за умовчанням в
ОС Android не можна вибрати зовнішній мікрофон для
запису аудіо і / або відео, радимо завантажити додаток
«Open Camera» з магазину Google Play. Далі, для
використання мікрофона для відеозйомки, встановіть
джерелом звуку зовнішній мікрофон.
- 07 - - 08 - - 09 - - 10 - - 11 - - 12 -
Електретний конденсаторний
Всеспрямована
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц і 0 дБ = 1 В / Па)
До 1000 Ом
4-контактний золотий штекер 3,5 мм
LR44 (в комплекті)
6 м
Тип перетворювача
Діаграма спрямованості
Діапазон частот
Сигнал / шум (SPL)
Чутливість
Вихідний опір
Вихідне з'єднання
Тип батареї
Довжина кабелю
Як носити мікрофон Робота мікрофона з камерами Робота мікрофона
з настільними комп'ютерами
Робота мікрофона з ноутбуками
Одягніть затиск на комір
на відстані приблизно
10-30 см від джерела звуку.
Робота мікрофона зі смартфоном
Підключіть пристрій в аудіо
роз'єм 3,5 мм на комп'ютері.
Якщо ваш комп'ютер має
комбінований роз'єм для
навушників і мікрофону,
переведіть перемикач
в положення «Off».
Капсуль
Перемикач
режиму роботи
Аудіо
роз'єм 3,5 мм
Кабель
Дб
Підключіть пристрій в аудіо роз'єм 3,5 мм на смартфоні.
Якщо його немає, використовуєте адаптер
Позиція Off / Smartphone
Позиція Off / Smartphone
Підключіть пристрій в
аудіо роз'єм 3,5 мм на камері
Позиція ON / Others
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
* Будь ласка, ставте перемикач на позицію «Off»,
коли Ви його не використовуєте
Підключіть пристрій
в аудіо роз'єм 3,5 мм
на комп'ютері.
Позиція ON / Others
Зажим для воротника
Насадка на микрофон
Описание устройства
Петличный микрофон 2Е ML010 разработан для обеспечения
наилучшего качества звука. Универсальный штекер
TRRS 3,5 мм совместим с компьютерами, смартфонами,
фотоаппаратами и диктофонами. Микрофон поставляется
с кабелем длиной 6 м, что обеспечивает универсальность
его использования. Это идеальный выбор для записи звука,
озвучивания видео, интервью, караоке, потокового вещания
и видеоблогинга.
Основные особенности
• Всенаправленный тип микрофона
• Высокая чувствительность
• Улавливание звука микрофоном на 360 градусов
• Совместимость с мобильными телефонами,
компьютерами и камерами
• Кабель длиной 6 метров
• Долгое время автономной работы
Структура микрофона
Замена батареи
Характеристики
Частотная характеристика
Диаграмма направленности
Примечания для телефонов на ОС Android
Поскольку большинство приложений камеры по умолчанию
в ОС Android не может выбрать внешний микрофон для
записи аудио и / или видео, советуем загрузить приложение
«Open Camera» из магазина Google Play. Далее, для
использования микрофона для видеосъемки, установите
источником звука в установленном приложении внешний
микрофон.
- 14 - - 15 - - 16 - - 17 - - 18 - - 19 -
Электретный конденсаторный
Всенаправленная
65 Гц ~ 18 кГц
74 дБ
-30 дБ +/- 3 дБ (1 кГц и 0 дБ = 1 В / Па)
До 1000 Ом
4-контактный золотой штекер 3,5 мм
LR44 (в комплекте)
6 м
Тип преобразователя
Диаграмма направленности
Диапазон частот
Сигнал / шум (SPL)
Чувствительность
Выходное сопротивление
Выходное соединение
Тип батареи
Длина кабеля
Как носить микрофон Работа микрофона с камерами Работа микрофона
с настольными компьютерами
Работа микрофона с ноутбуками
Наденьте зажим на воротник
на расстоянии 10-30 см
от источника звука.
Работа микрофона со смартфоном
Подключите устройство в
аудио разъем 3,5 мм на
компьютере. Если ваш
компьютер имеет
комбинированный разъем
для наушников и микрофона,
переведите переключатель
в положение «Off».
Капсюль
Переключатель
режима работы
Аудио
разъем 3,5 мм
Кабель
Дб
Подключите устройство в аудио разъем 3,5 мм на смартфоне.
Если его нет, используете адаптер
Позиция Off/Smartphone
Позиція Off / Smartphone
Подключите устройство
в аудио разъем 3,5 мм
на камере
Позиция ON/Others
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
* Пожалуйста, ставьте переключатель на позицию «Off»,
когда Вы его не используете
Подключите устройство
в аудио разъем 3,5 мм
на компьютере.
Позиция ON/Others
Заходи безпеки
Цей прилад не призначений для використання особами
(в тому числі дітьми) з обмеженими фізичними, сенсорними
чи розумовими можливостями або з відсутністю необхідного
досвіду чи знань, крім випадків, коли особа, відповідальна за
їх безпеку, здійснює нагляд чи інструктаж відносно
експлуатації приладу.
Не використовуйте прилад з пошкодженим кабелем чи
вилкою, а також пошкоджений або несправний прилад.
Якщо пошкоджено кабель живлення або інший елемент
виробу, зверніться до спеціалістів сервісного центру, щоб
запобігти виникненню небезпечної ситуації.
Ніколи не занурюйте та не змочуйте прилад у воді або інших
рідинах.
1.
2.
3.
4.
- 13 -
Застереження! Батарейки встановлюються лише дорослими.
Дотримуйтеся полярності. Не використовуйте одночасно
старі та нові батарейки. Не використовуйте одночасно лужні,
сольові (вуглець-цинкові) та акумуляторні (нікель-метал-гі-
дридні, нікель-кадмієві) батарейки.
