2E GAMING GALAXY User manual

RU
UA
EN
  
’ 
  
 
COMPUTER CASE OPERATION GUIDE
2E GAMING GALAXY G2055
2Е COMPONENTS

2
UA
: комп’ютерний корпус.
: для розміщення компонентів системи персонального комп’ютера.
: 2Е-G2055.
СПЕЦИФІКАЦІЯ
/ Mid Tower/чорний
 Пластик, сталь SPCC 0.6 мм, загартоване скло
4 мм (бокова (ліва) панель)
  ATX, Micro ATX, Mini ITX
  5.25’’ немає
  2.5’’ 2
  3.5’’ 2
  7
 , 
Передня панель: 3х120
Бічна панель: немає
Задня панель: 1x120
Верхня панель: 2x120
Над місцем розміщення блока живлення: немає
 , 
Передня панель: 120/240/360
Бічна панель: немає
Задня панель: 120
Верхня панель: немає
 , 
Передня панель: немає
Бокова панель: немає
Задня панель: 1x120 ARGB
Верхня панель: 2x120 ARGB
  
 ARGB концентратор тип (А)
,  2xUSB 2.0, 1xUSB 3.0, HD Audio+MIC / Power,
Reset, Power LED, HDD LED, RGB LED STRIP
 ,  /  Немає / Знизу
  VGA,  345
 CPU ,  160
  Верхня/нижня панель
 (),  210x440x410
  (),  266x475x480
  ,  4,8
  ,  5,7
  Китай
 12 місяців

3
UA

Передня
панель
Бічна панель
(ліва)
Бічна панель (права)
1 (а)
3 (а)
8
1 (b)
6
Задня панельПередня панель
Основна частина Верхня панель
5 (b)
5 (c)
3 (b)
1 (c)
1 (c)
1 (c) 5 (а)
2 (a)
2 (с)
2 (b)
4 (а) 4 (а)
4 (b) х 2
7

4
UA


   .
1Кріплення для материнської плати
(для SSD, GPU кабеля). 17
2Шестигранні гвинти
(для блоку живлення, GPU, GPU кошика). 6
3 Гвинти для кріплення HDD. 8
4 Мідний циліндр (для материнської плати). 3
5 Стяжки (для закріплення кабелів). 4
6Кабель із конекторами для підключення
до материнської плати (VDG+AURA). 1
1.  :
1(a) пластик із перфорацією та ARGB стрічка;
1(b) пластик;
1(c) місце для вентиляторів.
2.  :
2(a) місце для блока живлення;
2(b) місце для вентилятора;
2(c) cлоти розширення для відеокарти, мережевої карти, модема, звукової карти та інше.
3.  :
3(а) місце для розміщення материнської плати;
3(b) пиловий фільтр.
4.  :
4(a) 2.5’’;
4(b) 3.5’’.
5.  :
5(а) 2xUSB 2.0, 1xUSB 3.0, HD Audio+MIC / Power, Reset, Power LED, HDD LED, RGB LED STRIP;
5(b) пиловий фільтр;
5(c) місце для вентилятора.
6.   ():  .
7.   ().
8.  .
* Зовнішній вигляд та комплектація виробу може бути доповнені чи змінені, з метою його вдосконален-
ня чи поліпшення якості товару.

5
UA
  
4 – Місце для встановлення вентиляторів на передню панель.
5 – Положення встановлених вентиляторів (направлення).
6 – Закріпити гвинтами із зовнішньої сторони.
    .
4 5 6
1 – Демонтаж бічних та передньої панелей. Для того, щоб зняти передню панель, необхідно
акуратно потягнути її за внутрішню частину знизу.
2 – Встановити вентилятори та закріпити гвинтами.
3 – Схема повітряних потоків.
 .
12 3
3х120 мм
1х120 мм
2х120 мм
1 – Місце для встановлення вентиляторів на верхню панель.
2 – Положення встановлених вентиляторів (направлення).
3 – Закріпити гвинтами із зовнішньої сторони.
    .
12
2х120 мм
3

6
UA

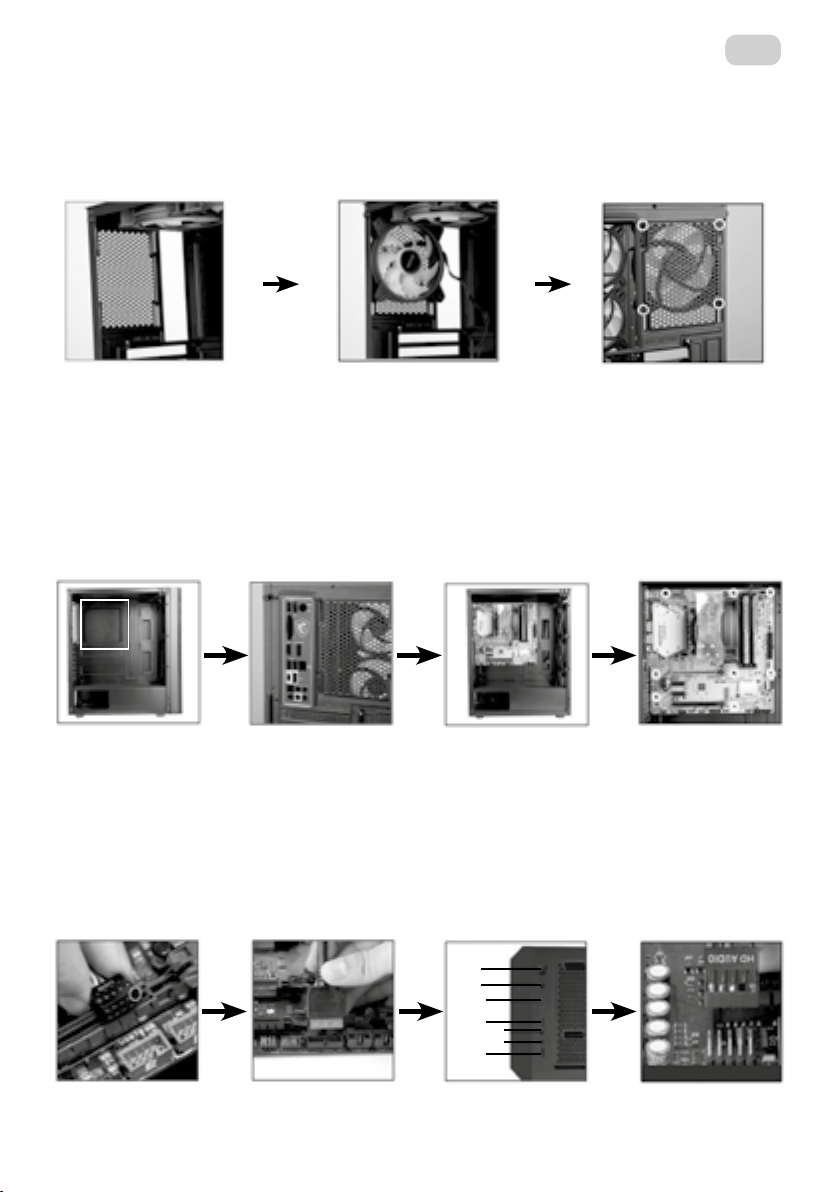

4 – Місце для встановлення вентилятора на задню панель.
5 – Положення встановленого вентилятора (направлення).
6 – Закріпити гвинтами із зовнішньої сторони.
1 – Визначити місце розположення материнської плати.
2 – Розмістити так, щоб доступ до зовнішніх рознімів були із зворотньої сторони корпусу.
3 – Встановлення материнської плати.
4 – Закріпити за допомогою гвинтів для материнської плати.
5 – Підключення USB 2.0.
6 – Підключення USB 3.0.
7 – Розміщення рознімів на панелі.
8 – Підключення HD AUDIO.
    .
  .
 .
1 2 3 4
5 6 7 8
45
1х120 мм
USB 2.0 USB 3.0 HD AUDIO
Power
Reset
USB 3.0
USB 2.0
USB 2.0
Індикатори
6

7
UA

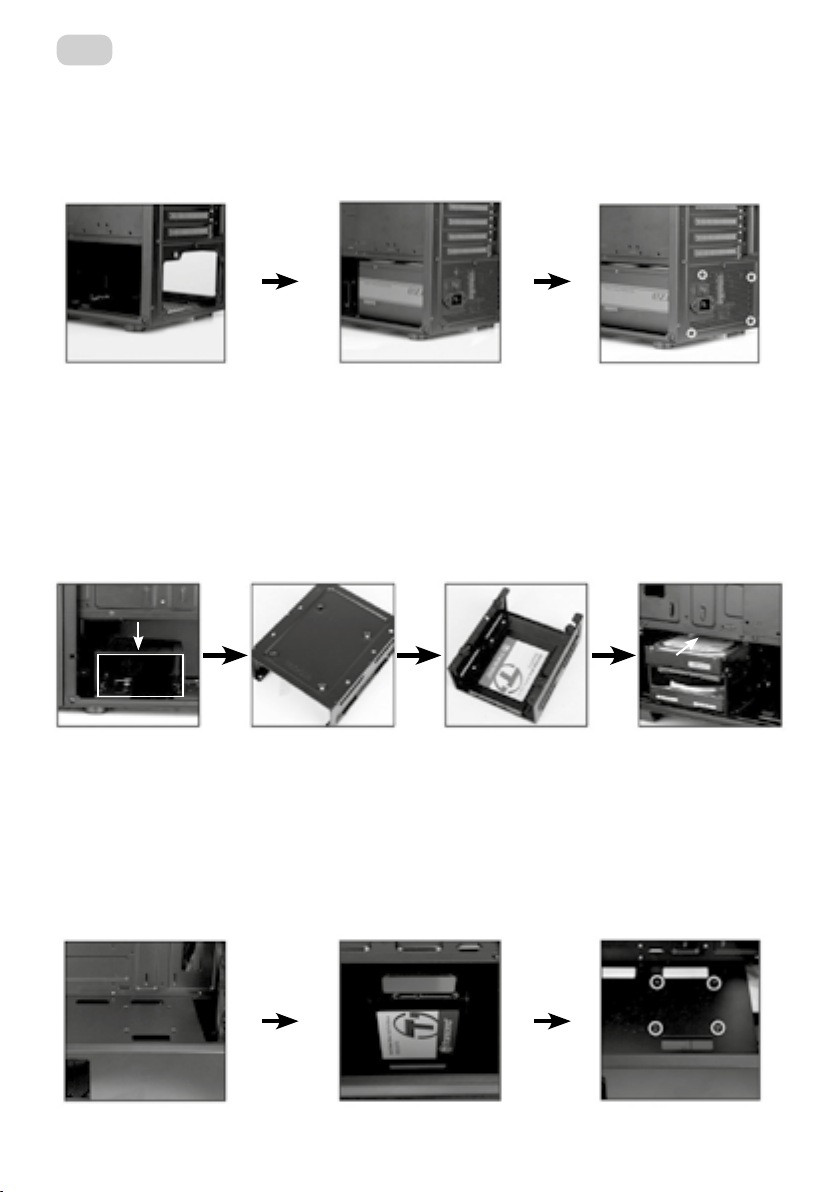

1 – Розміщення блока живлення в нижній частині корпуса.
2 – Встановіть блок живлення зі сторони правої частини корпусу.
3 – Закріпити блок живлення за допомогою гвинтів із сторони задньої панелі.
1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD.
2 – Натисніть та потягніть без додаткових зусиль відсік та підготуйтесь для встановлення HDD/SSD.
3 – Зафіксуйте SSD у верхній частині відсіка за допомогою гвинтів.
4 – Розмістіть HDD як зазначено на зображенні та встановіть відсік у стандартне положення в корпусі.
1 – Визначити місце положення SSD над відсіком із блоком живлення.
2 – Розмістити SSD у зазначене місце.
3 – Зафіксувати гвинтами типу 1 (дивитись розділ КОМПЛЕКТАЦІЯ).
  .
 HDD/SSD   .
 SSD     .
1 2 3 4
1
1
2
2
3
3

8
UA

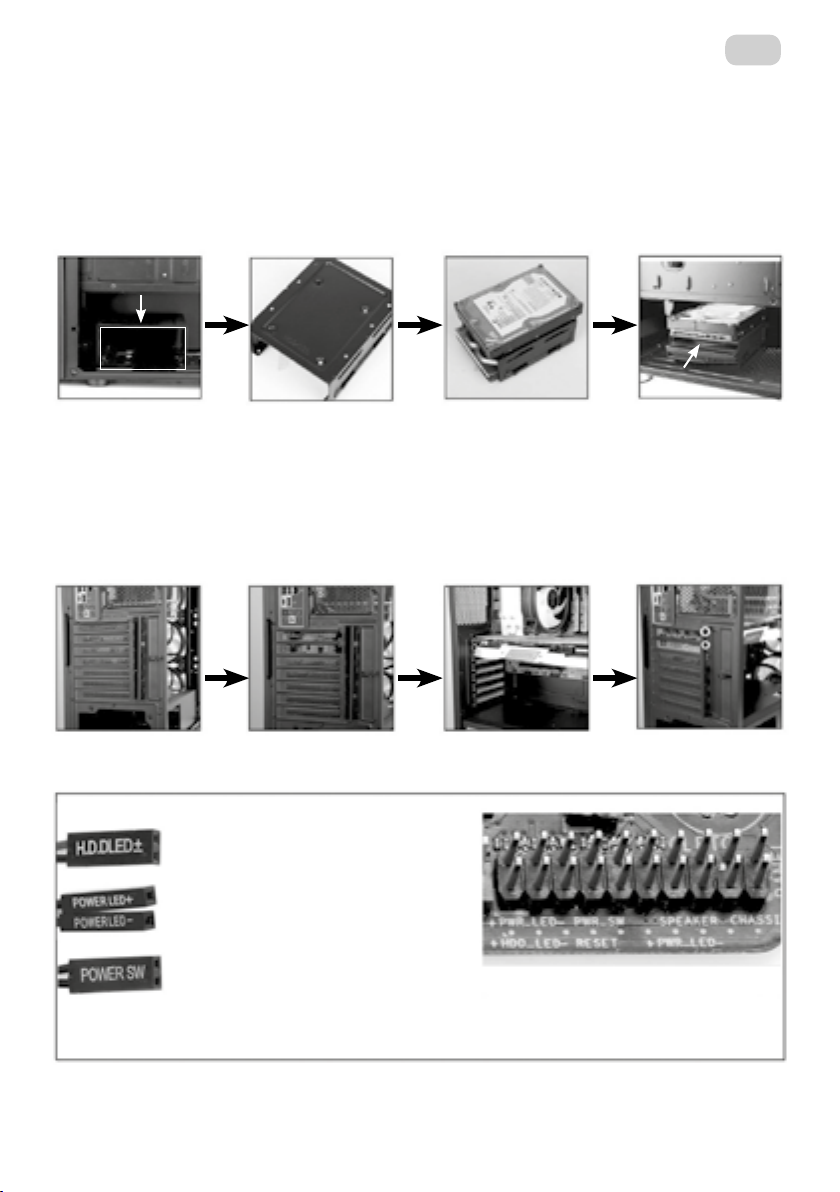

1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD.
2 – Натисніть та потягніть без додаткових зусиль відсік та підготуйтесь для встановлення HDD.
3 – Розмістіть HDD як зазначено на зображенні. Спочатку зафіксуйте верхній HDD гвинтами знизу,
потім нижній HDD і закріпіть гвинтами з обох сторін.
4 - Розмістіть HDD як зазначено на зображенні та встановіть відсік у стандартне положення в корпусі
1 – Місце положення слотів розширення - на задній панелі.
2 – Демонтувати відсік (ки) для розміщення відеокарти.
3 – Встановити відеокарту на відведене місце.
4 – Зафіксувати гвинтами типу 2 (дивитись розділ КОМПЛЕКТАЦІЯ)
 HDD   .
  VGA.
1
1
2
2
3
3
4
4
1. Під’єднання HDD LED конектора
до “HDD LED”/ “HD LED”/ “IED LED”
рознімів на материнській платі
3. Під’єднання Power SW конектора
“PWR SW”/ “PWR BTN”/ “RWR” рознімів
на материнській платі
4. Увага ! Контакт “+” до контакту “+”
та контакт “-” до контакту “-”.
2. Під’єднання Power LED конектора до
“PWR LED” розніму на материнській платі

9
UA

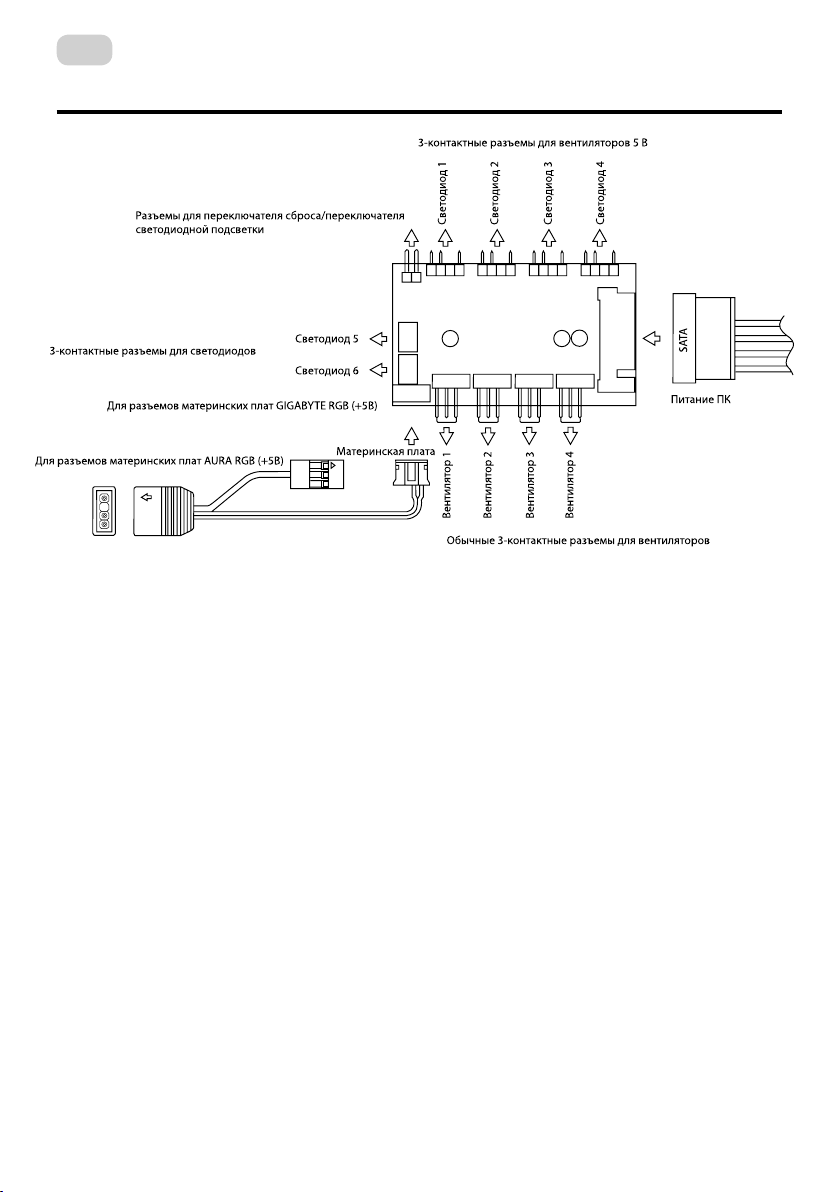

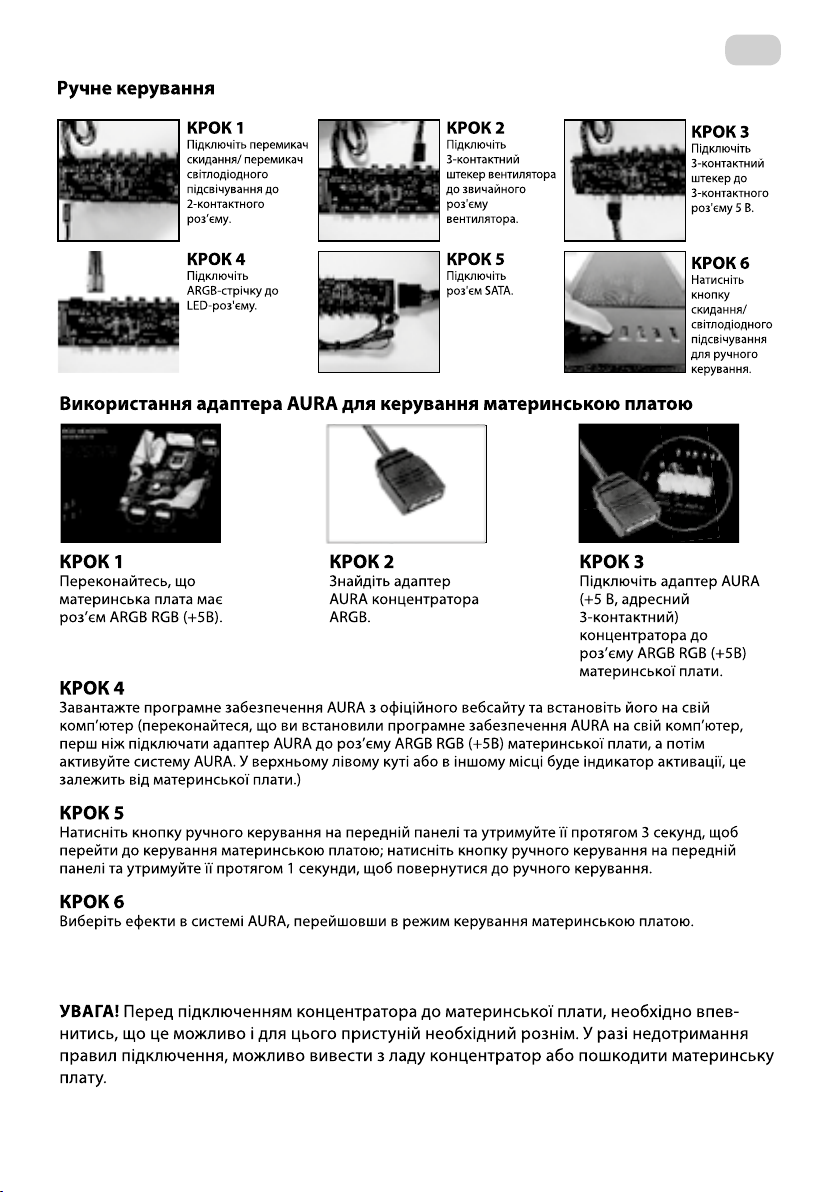

ARGB 
 :
4 порти (ARGB-концентратор (А)) х 3-контактний роз’єм для вентиляторів 5 В.
4 порти (ARGB-концентратор (А)) х звичайний 3-контактний роз’єм для вентиляторів.
2 порти х 3-контактний роз’єм для світлодіодної стрічки.
1 порт х 3-контактний роз’єм для материнської плати RGB (+5В)
1 порт х роз’єм SATA для джерела живлення.
1 порт х 2-контактний роз’єм для перемикача світлодіодного підсвічування.
:

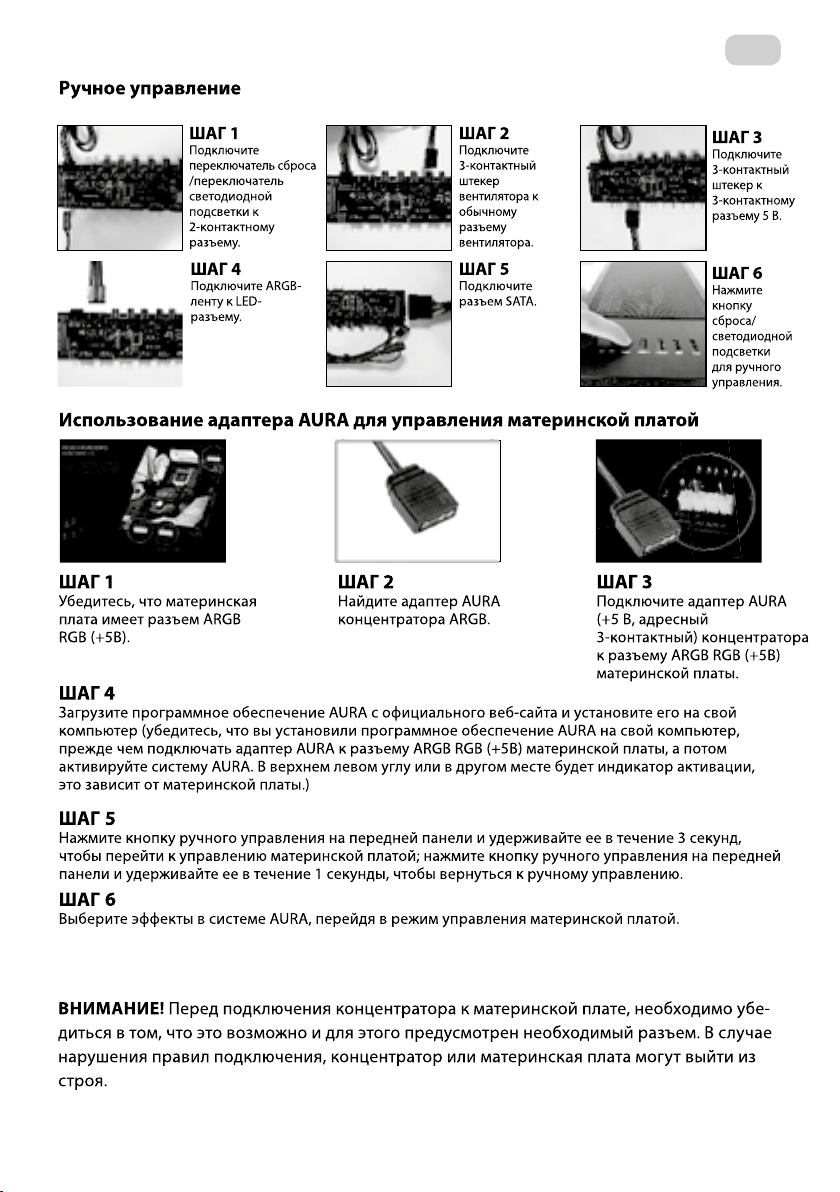

1. Натисніть кнопку світлодіодного підсвічування для ручного керування.
2. Натисніть кнопку світлодіодного підсвічування та утримуйте її протягом 3 секунд, щоб
змінити режим на режим керуванняматеринською платою.
3. Натисніть кнопку світлодіодного підсвічування та утримуйте її протягом 5 секунд, щоб
вимкнути світлодіодне підсвічування.
4. Натисніть кнопку світлодіодного підсвічування ще раз, щоб повернутися до ручного
керування.
5. Можливість підключення до 4 (ARGB-концентратор (А)) вентиляторів ARGB / 2 світлоді-
одних стрічок.
6. Випадковий ефект із першого запуску.

10
UA

11
UA
    
1) Перед початком експлуатації необхідно пересвідчитись у наявності всіх необхідних деталей.
2) Під час складання, використовуйте рукавички, щоб не пошкодити руки.
3) Не застосовуйте надмірну силу для закріплення компонентів, щоб не пошкодити корпус
або кріплення.
4) Необхідно пересвідчитись у тому, що всі складові виробу не пошкоджені та справно
функціонують.
5) Не використовуйте для догляду за виробом абразивні та агресивні засоби очистки, щоб
уникнути подряпин чи пошкодження поверхні.
6) Зберігати та використовувати в недоступних для дітей та тварин місцях.
,   
1) Здійснювати транспортування виробу в оригінальній упаковці, щоб уникнути
пошкодження.
2) Якщо в корпусі вже встановлені комплектуючі, перевірте наскільки надійно вони
закріплені або демонтуйте їх та приготуйте корпус до транспортування.
3) Уникайте потрапляння вологи та води на поверхню або в середину корпусу, щоб
запобігти корозії матеріалу.
4) Утилізувати корпус та його пакування згідно правил утилізації в вашій країні.

12
RU
: компьютерный корпус.
: для размещения компонентов системы персонального компьютера.
: 2Е-G2055.
СПЕЦИФИКАЦИЯ
/ Mid Tower/черный
 Пластик, сталь SPCC 0.6 мм, закаленное стекло
4 мм, (боковая (левая) панель)
  ATX, Micro ATX, Mini ITX
  5.25’’ нет
  2.5’’ 2
  3.5’’ 2
  7
 , 
Передняя панель: 3х 120
Боковая панель: нет
Задняя панель:1x 120
Верхняя панель: 2х 120
Над местом расположения блока питания: нет
 , 
Передняя панель: 120/240/360
Боковая панель: нет
Задняя панель: 120
Верхняя панель: нет
 , 
Передняя панель: нет
Боковая панель: нет
Задняя панель: 1x 120 ARGB
Верхняя панель: 2x 120 ARGB
  
 ARGB концентратор тип (А)
,  2xUSB 2.0, 1xUSB 3.0, HD Audio+MIC / Power,
Reset, Power LED, HDD LED, RGB LED STRIP
 , /  Нет / Нижнее
  VGA,  345
 CPU ,  160
  Верхняя/ нижняя панель
 (xx),  210x440x410
  (xx),  266x475x480
  ,  4,8
  ,  5,7
  Китай
 12 месяцев

13
RU

Передняя
панель
Боковая
панель
(левая)
Боковая панель (правая)
1 (а)
3 (а)
8
1 (b)
6
Задняя панельПередняя панель
Основная часть Верхняя панель
5 (b)
5 (c)
3 (b)
1 (c)
1 (c)
1 (c) 5 (а)
2 (a)
2 (с)
2 (b)
4 (а) 4 (а)
4 (b) х 2
7

14
RU

1.  :
1(a) пластик с перфорацией и ARGB лента;
1(b) пластик;
1(c) место для вентиляторов.
2.  :
2(a) место для блока питания;
2(b) место для вентилятора;
2(c) cлоты расширения для видеокарты, сетевой карты, модем, звуковой карты и др.
3.  :
3(а) место для расположения материнской платы;
3(b) пылевой фильтр.
4.  :
4(a) 2.5’’;
4(b) 3.5’’.
5.  :
5(а) 2xUSB 2.0, 1xUSB 3.0, HD Audio+MIC / Power, Reset, Power LED, HDD LED, RGB LED STRIP;
5(b) пылевой фильтр;
5(c) место для вентилятора.
6.  ():  .
7.  ().
8.  .
* Внешний вид и комплектация товара могут быть дополнены или изменены с целью его усовершен-
ствования или улучшения качества товара.

   .
1Крепления для материнской платы
(для SSD, GPU кабеля). 17
2Шестигранные винты
(для блока питания, GPU, GPU корзины). 6
3 Винты для крепления HDD. 8
4 Медный цилиндр. 3
5 Стяжки для закрепления кабелей. 4
6Кабель с коннекторами для подключения
к материнской плате (GDV+AURA). 1

15
RU
  
4 – Место для установки вентиляторов на переднюю панель..
5 – Положение установленных вентиляторов (направление).
6 – Закрепить винтами с внешней стороны.
    .
4 5 6
1 – Отсоединить боковые и верхнюю панели. Для того, чтобы снять переднюю панель, необходи-
мо аккуратно потянуть ее за нижнюю часть изнутри.
2 – Установить вентиляторы и закрепить винтами.
3 – Схема воздушных потоков.
 .
12 3
3х120 мм
1х120 мм
2х120 мм
1 – Место для установки вентиляторов на верхнюю панель.
2 – Положение установленных вентиляторов (направление).
3 – Закрепить винтами с внешней стороны.
    .
12
2х120 мм
3
1

16
RU
4 – Место для установки вентилятора на заднюю панель.
5 – Положение установленного вентилятора (направление).
6 – Закрепить винтами с внешней стороны.
1 – Определить место расположения материнской платы.
2 – Разместить таким образом, чтобы доступ к внешним разъемам был со стороны задней панели.
3 – Установка материнской платы.
4 – Закрепить при помощи винтов для материнской платы.
5 – Подключение USB 2.0.
6 – Подключение USB 3.0.
7 – Расположение разъемов на панели.
8 – Подключение HD AUDIO.
    .
  .
 .
1 2 3 4
5 6 7 8
45
1х120 мм
USB 2.0 USB 3.0 HD AUDIO
Power
Reset
USB 3.0
USB 2.0
USB 2.0
Индикаторы
6

17
RU
1 – Расположение блока питания в нижней части корпуса.
2 – Установите блок питания с правой стороны корпуса.
3 – Зафиксировать блок питания при помощи винтов со стороны задней панели корпуса.
1 – Извлечь отсек, который обозначен на фото и предназначен для установки HDD.
2 – Нажмите и потяните без дополнительных усилий отсек и подготовьтесь для установки HDD/SSD.
3 – Закрепите SSD в верхней части отсека при помощи винтов.
4 – Расположите HDD как обозначено на изображении и верните отсек на прежнее место в корпусе.
1 – Определить место расположения SSD над отсеком с блоком питания.
2 – Расположить SSD в обозначенное место расположения.
3 – Зафиксировать винтами вид 1 (смотреть раздел КОМПЛЕКТАЦИЯ).
  .
 HDD/SDD   .
   SSD     .
1 2 3 4
1
1
2
2
3
3

18
RU
1 – Извлечь отсек, который обозначен на фото и предназначен для установки HDD.
2 – Нажмите и потяните без дополнительных усилий отсек и подготовьтесь для установки HDD.
3 – Расположите HDD как обозначено на изображении. Сначала закрепити верхний HDD винтами
снизу, затем нижний HDD и зафиксируйте винтами с обеих сторон.
4 - Расположите HDD как обозначено на изображении и верните отсек на прежнее место в корпусе.
1 – Расположение слотов расширения - на задней панели.
2 – Удалить отсек (ки) для размещения видеокарты.
3 – Установить видеокарту на выделенное место.
4 – Зафиксировать винтами вид 2 (смотреть раздел КОМПЛЕКТАЦИЯ).
 HDD   .
  VGA.
1
1
2
2
3
3
4
4
1. Подключение HDD LED коннекторов
к “HDD LED”/ “HD LED”/ “IED LED”разъемам
на материнской плате.
3. Подключение Power SW коннекторов
к “PWR SW”/ “PWR BTN”/“RWR” разъемам
на материнской плате.
4. Внимание ! Контакт “+” к контакту “+”
и контакт “-” к контакту “-”.
2. Подключение Power LED коннектора
к “PWR LED” разъему на материнской плате.

19
RU
ARGB 
 :
4 порта (ARGB-концентратор (А)) х 3-контактный разъем для вентиляторов 5 В.
4 порта (ARGB-концентратор (А)) х обычный 3-контактный разъем для вентиляторов.
2 порта х 3-контактный разъем для светодиодной ленты.
1 порт х 3-контактный разъем для материнской платы RGB (+5В).
1 порт х разъем SATA для источника питания.
1 порт х 2-контактный разъем для переключателя светодиодной подсветки.
:
1. Нажмите кнопку светодиодной подсветки для ручного управления.
2. Нажмите кнопку светодиодной подсветки и удерживайте ее в течение 3 секунд, чтобы
изменить режим на режим управления материнской платой.
3. Нажмите кнопку светодиодной подсветки и удерживайте ее в течение 5 секунд, чтобы
выключить светодиодную подсветку.
4. Нажмите кнопку светодиодной подсветки еще раз, чтобы вернуться к ручному
управлению.
5. Возможность подключения до 4 (ARGB-концентратор (А)) вентиляторов ARGB / 2 свето-
диодных лент.
6. Случайный эффект с первого запуска.

20
RU
