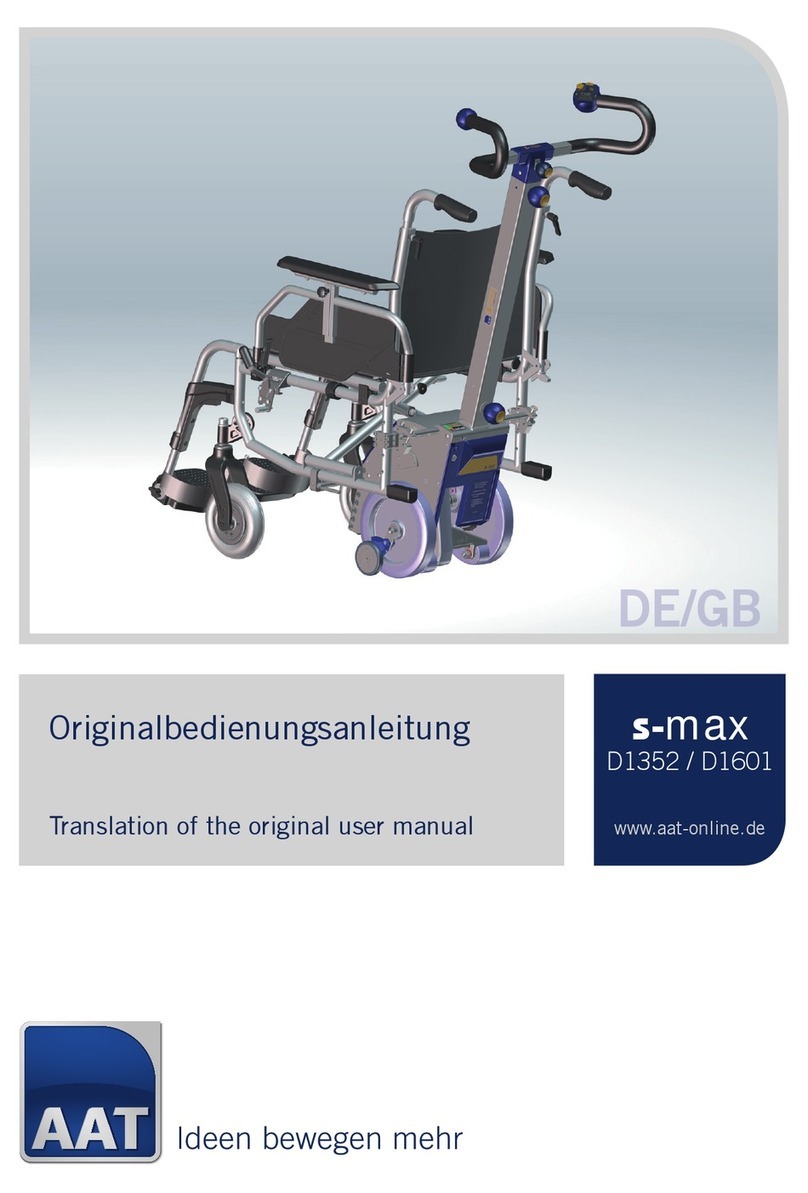

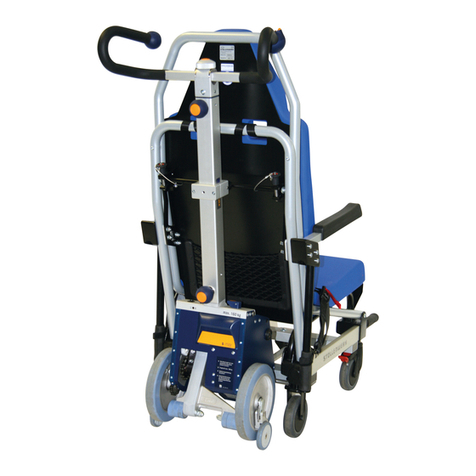

AAT S-max Series Installation and operating instructions

www.aat-online.de
SDM7
inkl. s-max
D1352 / D1602
Originalbedienungsanleitung
D/GB
Translation of the original user manual

02
DGB
CE-Konformitätserklärung
Die Firma AAT Alber Antriebstechnik
GmbH erklärt hiermit, dass der s-max
den einschlägigen Bestimmungen der EG-
Richtlinie 2006/42/EG, 2007/47/EG und
93/42/EWG entspricht.
Bei einer nicht mit der Firma AAT
Alber Antriebstechnik GmbH abge-
stimmten Änderung des s-max, verliert
diese Erklärung ihre Gültigkeit.
Herstellerunterschrift:
Martin Kober
(Geschäftsführer)
Der Treppensteiger s-max wurde bei
der Prüf- und Zertizierstelle Berlin-Cert
an der Technischen Universität Berlin
nach den Normen der DIN EN 12182 und
den anwendbaren Teilen der ISO 7176 ge-
prüft.
AAT Alber Antriebstechnik GmbH
Postfach 10 05 60 · D-72426 Albstadt
Tel.: [phone]
Fax: [phone]
[email protected] · www.aat-online.de
11/2017 (8.1)
CE-Declaration of conformity
The company AAT Alber Antriebstechnik
GmbH herewith declares that the s-max
is conform to the current regulations
of the European Union, EEC Guidelines
2006/42/EC, 2007/47/EC and 93/42/EEC.
This declaration becomes void if the
s-max has been altered without the con-
sent of AAT Alber Antriebstechnik GmbH.
Signature of the manufacturer:
Martin Kober
(Managing shareholder)
The stair climber s-max has been
successfully tested according to the
standards DIN EN 12182 and the appli-
cable parts of ISO 7176 at the Technical
University of Berlin, Berlin-Cert.

03
D
Inhaltsverzeichnis
1 Symbole und Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 07
2 Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.1 Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.2 Information zu den Gerätetypen . . . . . . . . . . . . . . . . . . . . 11
2.3 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . 11
2.4 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.5 Maß-Skizze SDM7. . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2.6 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.7 Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.1 Griffeinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.2 Akku-Pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3.3 Montage Rollstuhlaufnahme. . . . . . . . . . . . . . . . . . . . . . 18
3.4 Montage Kopfstütze . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3.5 Montage Radaufnahme . . . . . . . . . . . . . . . . . . . . . . . . 21
3.6 Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4 Inbetriebname . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.1 Radaufnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.2 Rollstuhlaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.3 Handgriff - Quereinstellung . . . . . . . . . . . . . . . . . . . . . . 28
4.4 Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4.5 Neutralstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4.6 Überprüfung der Sicherheitsbremsen . . . . . . . . . . . . . . . . . 31
4.7 Einzelstufenschaltung . . . . . . . . . . . . . . . . . . . . . . . . . 32
4.8 ComfortStep. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
4.9 Akku-Kapazität prüfen . . . . . . . . . . . . . . . . . . . . . . . . 33

04
D
5 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
5.1 Platz nehmen des Insassen . . . . . . . . . . . . . . . . . . . . . . 34
5.2 Fahren auf der Ebene . . . . . . . . . . . . . . . . . . . . . . . . . 35
5.3 Treppensteigsystem ankippen . . . . . . . . . . . . . . . . . . . . . 36
5.4 Fahren auf der schiefen Ebene . . . . . . . . . . . . . . . . . . . . 38
5.5 Treppensteigen - Aufwärts. . . . . . . . . . . . . . . . . . . . . . . 40
5.6 Treppensteigen - Abwärts . . . . . . . . . . . . . . . . . . . . . . . 43
5.7 Auf Treppe ablegen . . . . . . . . . . . . . . . . . . . . . . . . . . 45
5.8 Abstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
5.9 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
6 Pege und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . 48
6.1 Ladegrät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
6.2 Akku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
6.3 Wechsel der elektrischen Sicherungen . . . . . . . . . . . . . . . . 55
6.4 Bremsbeläge prüfen . . . . . . . . . . . . . . . . . . . . . . . . . 57
6.5 Steigfußrollen prüfen . . . . . . . . . . . . . . . . . . . . . . . . . 57
6.6 Reinigung/Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . 58
6.7 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
7 Fehlerzustände und Problemlösungen . . . . . . . . . . . . . . . . 60
7.1 Fehlerzustände . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
7.2 Problemlösungen . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
8 Garantie und Haftung . . . . . . . . . . . . . . . . . . . . . . . . . 64
8.1 Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
8.2 Haftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

05
GB
Table of contents
1 Symbols and safety instructions . . . . . . . . . . . . . . . . . . . . .07
2 Description of the product. . . . . . . . . . . . . . . . . . . . . . . .10
2.1 Features of the device. . . . . . . . . . . . . . . . . . . . . . . . . .10
2.2 Information about the devices . . . . . . . . . . . . . . . . . . . . . .11
2.3 Appropriate use . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
2.4 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
2.5 Dimensional sketch SDM7 . . . . . . . . . . . . . . . . . . . . . . .14
2.6 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
2.7 Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
3 Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
3.1 Handle unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
3.2 Battery-pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3.3 Assemble the upper xing. . . . . . . . . . . . . . . . . . . . . . . .18
3.4 Assemble the head rest . . . . . . . . . . . . . . . . . . . . . . . . .19
3.5 Assemble the support for the wheel . . . . . . . . . . . . . . . . . . .21
3.6 Disassembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
4 Initial operationing . . . . . . . . . . . . . . . . . . . . . . . . . . .24
4.1 Support for the wheel . . . . . . . . . . . . . . . . . . . . . . . . . .24
4.2 Upper xing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
4.3 Adjust handle - horizontally . . . . . . . . . . . . . . . . . . . . . . .28
4.4 Turn on the device . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.5 Neutral position . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
4.6 Check the safety brakes. . . . . . . . . . . . . . . . . . . . . . . . .31
4.7 Single step mode . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
4.8 ComfortStep . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
4.9 Check capacity of the batteries . . . . . . . . . . . . . . . . . . . . .33

06
GB
5 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
5.1 Occupant taking a seat . . . . . . . . . . . . . . . . . . . . . . . . .34
5.2 Operation on at ground . . . . . . . . . . . . . . . . . . . . . . . .35
5.3 Tilt the stair climbing system . . . . . . . . . . . . . . . . . . . . . .36
5.4 Operation on a slope . . . . . . . . . . . . . . . . . . . . . . . . . .38
5.5 Climbing - upstairs . . . . . . . . . . . . . . . . . . . . . . . . . . .40
5.6 Climbing - downstairs . . . . . . . . . . . . . . . . . . . . . . . . . .43
5.7 Laying the s-max down on the stairs . . . . . . . . . . . . . . . . . . .45
5.8 Parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
5.9 Transportation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
6 Care and maintenance . . . . . . . . . . . . . . . . . . . . . . . . .48
6.1 Charger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
6.2 Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
6.3 Exchange the electrical fuses . . . . . . . . . . . . . . . . . . . . . .55
6.4 Check the lining of the brakes . . . . . . . . . . . . . . . . . . . . .57
6.5 Check the rollers on the climbing feet. . . . . . . . . . . . . . . . . . . . .57
6.6 Cleaning/Desinfection . . . . . . . . . . . . . . . . . . . . . . . . . .58
6.7 Recycling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
7 Malfunction and troubleshooting . . . . . . . . . . . . . . . . . . . .60
7.1 Malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
7.2 Trouble shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . .63
8 Warranty and liability . . . . . . . . . . . . . . . . . . . . . . . . . .64
8.1 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
8.2 Liability . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

07
DGB
1 Symbole und Sicherheits-
hinweise
WARNUNG - Kann zu Tod oder
schwerer Körperverletzung
führen!
VORSICHT - Kann zu leichten
Körperverletzungen führen!
HINWEIS - Kann zu Sach-
schaden führen!
»Vor Inbetriebnahme Bedienungsan-
leitung lesen und Warn-/Sicherheitshin-
weise beachten.
»Vor Inbetriebnahme elektronische Funk-
tion, Sicherheitsbremsen und Steigfuß-
beläge prüfen.
»Mindestens eine Stunde vor Inbetrieb-
nahme in frostfreier Umgebung lagern.
»Technische Daten beachten.
»Zulässiges Gesamtgewicht sowie max.
Personengewicht nicht überschreiten.
»Bedienung nur durch eine einzelne
geschulte Person, bei Minderjährigen
ab 16 Jahren nur unter Aufsicht.
Person sollte körperlich und geistig in
der Lage sein, den s-max sicher zu be-
dienen.
»Immer mit beiden Händen bedienen.
»Ohne Person und mit Einzelstufenschal-
tung üben.
»Rutschfestes Schuhwerk tragen.
»Zur Beförderung von einer einzelnen
Person. Nicht zum Transport von
Gegenständen.
»Personen die nicht selbständig sitzen
können mit Gurt sichern.
1 Symbols and safety instruc-
tions
WARNING - Can lead to
serious injuries or death!
CAUTION - Can lead to minor
injuries!
NOTE - Can lead to material
damage!
»Before initial operation, read the user
manual and take note of the warning
and safety instructions.
»Before initial operation, check the
electronic functions, the safety brakes
and the lining of the climbing feet.
»Before initial operation, store the
s-max in a non-freezing environment at
last for one hour.
»Observe technical data.
»The approved total weight and the max.
weight of the occupant may not be
exceeded.
»Operation only by one trained person.
Minors of 16 and above may operate
the device only under supervision. This
person should be physically and
intellectually capable of handling the
s-max safely.
»Always operate with both hands.
»Practice driving without a person and in
single step mode.
»Wear non-slip footwear.
»For the transportation of persons, not of
objects.
»Secure persons who cannot sit on their
own with a belt.

08
DGB
»Arme dürfen nicht über Armlehnen
hinausragen.
»Klemmhebel und Feststellknöpfe
immer fest anziehen.
»AUF/AB-Schalter erst wenige
Sekunden nach Einschalten betätigen.
»Niemals in rotierende/bewegende Teile
fassen.
»Bei Regen, Nässe, Schnee oder Glatteis
aufgrund eingeschränkter Bremswir-
kung nicht einsetzen.
»Tritt nur eine einseitige bzw. keine
Bremswirkung ein, s-max nicht benut-
zen.
»Für rutsch- und stolperfreie Fahrwege
sorgen.
»Nicht auf Rolltreppen oder Lauf-
bändern verwenden.
»Beim Blockieren der Antriebselemente
sofort ausschalten.
»Beim Transport ausschalten.
»Beim Transport in Fahrzeugen gemäß
gültigen gesetzlichen Vorschriften
sichern.
»Akkus nach jedem Gebrauch laden.
»Steckkontakte müssen trocken sein.
»Vor Feuchtigkeit schützen.
»Ladegerät und Spannungswandler vor
Ölen, Fetten, aggressiven Reinigungs-
mitteln, Verdünnungen oder Beschädi-
gungen schützen.
»Sicherheitsbremsen, Bremstrommeln in
Felgen wöchentlich oder bei Verschmut-
zung mit Spiritus reinigen.
»Keinen Hochdruckreiniger verwenden.
»Während Reinigung nicht rauchen.
»Alle zwei Jahre eine sicherheits-
technische Prüfung durchführen.
»Reparaturen oder sicherheits-
technische Prüfungen dürfen nur vom
Hersteller, AAT-Außendienst oder vom
autorisierten Fachhandel durchgeführt
werden.
»The arms should not protrude over the
arm rests.
»Always tighten the clamp levers and lo-
cking screws.
»Wait a few seconds after turning on the
s-max before you press the UP/DOWN
switch.
»Never touch rotating or moving parts.
»Due to a restricted braking effect,
do not use the s-max in rain, wet
conditions, snow or ice.
»Do not use the s-max if the required
braking effect (on one side or both si-
des) is not guaranteed.
»Make sure that the driveways are not
slippery and free of obstacles
»Do not use the s-max on escalators or
moving belts.
»If the drive elements block, turn off the
device immediately.
»Turn off the s-max for transportation.
»During transportation in vehicles,
secure the s-max according to the
relevant legal regulations.
»Charge the batteries after each use.
»Keep the plug-in contacts dry.
»Protect the s-max against humidity.
»Protect the charger and the voltage
converter from oils, grease, aggressive
cleaning agents, thinners or damage.
»Clean the safety brakes, the brake
drums in the wheel rims weekly or after
contamination with spirit.
»Do not use a high-pressure cleaning
device.
»Do not smoke during the cleaning.
»We recommend a safety check every
two years.
»Repairs and safety checks may only be
done by the manufacturer or authorized
personnel.

09
DGB
»Die Oberächentemperatur kann sich
durch externe Wärmequellen (z.B. Son-
nenlicht) erhöhen.
»s-max von Zündquellen fernhalten.
»s-max kann hochempndliche
elektromagnetische Felder anderer
elektronischer Geräte (z.B. Anti-
Diebstahl-Vorrichtungen) stören.
»Nicht in Nähe von medizinischen
Geräten mit z.B. lebenserhaltender
Funktion sowie Diagnosegeräten
betreiben.
»Nur AAT Alber Antriebstechnik GmbH
Zubehörteile verwenden.
»Nur AAT Alber Antriebstechnik GmbH
Automatik-Ladegerät verwenden.
»Nach dem Durchlesen Bedienungsan-
leitung sorgfältig aufbewahren.
»The surface temperature could
increase due to the inuence of
external sources like sunlight.
»Keep the s-max away from ignition
sources.
»The s-max may interfere with other
electronic devices‘ sensitive
electro-magnetic elds (e.g. anti-theft
systems in department stores).
»Do not operate the s-max in close
proximity to medical devices with
life-supporting functions as well as
diagnostic devices.
»Only use accessories by AAT Alber
Antriebstechnik GmbH.
»Only use the charger of AAT Alber
Antriebstechnik GmbH.
»Store the user manual at an
appropriate place.

10
DGB
2 Produktbeschreibung
2.1 Geräteübersicht
Feststellknopf Querverstellung
Feststellknopf Kopfstütze
Feststellknopf Höhenverstellung
Druckknopf Rollstuhlaufnahme
Rollstuhlaufnahme
Griff
Feststellknopf Griff
Radaufnahme
Feststellknopf Rollstuhlaufnahme
Kopfstütze
Rastbolzen Kopfstütze
2 Description of the product
2.1 Features of the device
Locking screw for horizontal adjustment
Locking screw for the head rest
Locking screw for height adjustment
Push button for the upper xing
Upper xing
Handle
Locking screw for the handle
Support for the wheels
Locking screw for the upper xing
Head rest
Locking pin for the head rest

11
DGB
2.2 Information zu den Gerätetypen
Diese Bedienungsanleitung ist univer-
sell für die Verwendung des SDM7 inkl.
dem Gerätetyp s-max D1352 oder s-max
D1602 ausgelegt. Diese Treppensteiger
unterscheiden sich lediglich in den tech-
nischen Daten sowie in der Optik.
2.3 Bestimmungsgemäßer Gebrauch
Die Universalaufnehme SDM7 in der
Kombination mit einem Treppensteiger
s-max ermöglicht es eine einzige
Person im eigenen Rollstuhl sicher und
ohne große Mühe über Treppen auf und
ab zu befördern.
2.2 Information about the devices
This user manual is an all-purpose manual
for the SDM7 device in combination
with s-max D1352 or s-max D1602.
The only differences between
the stairclimbers are the technical details
as well as deviations in optics.
2.3 Appropriate use
With the universal rack SDM7 in com-
bination with a stair climber s-max
you are able to transport one person,
sitting in his/her own wheelchair,
safely and effortlessly up- and downstairs.

12
D
2.4 Technische Daten
Technik SDM7 · 135 SDM7 · 160
Maximales Personengewicht 115 kg 135 kg
Maximales Gesamtgewicht (SDM7) 155 kg 180 kg
Mögliche Radgrößen 12“, 16“, 20“, 24“
(Rollstuhlabhängig)
Mögliche Sitzbreiten 340 - 430 mm 380 - 530 mm
Gewicht SDM7 8,4 kg 8.5 kg
Gewicht: Antrieb inkl. Akku 18,8 kg 19.9 kg
Gewicht: Griff 4,6 kg 4.6 kg
Gesamtgewicht 31,8 kg 33.0 kg
Spurbreite: Rollstuhlräder min. 395 mm
max. 715 mm
min. 445 mm
max. 760 mm
Breite Rückenlehne min. 340 mm
max. 430 mm
min. 380 mm
max. 520 mm
Bei aktiviertem ComfortStep verringert sich die Steiggeschwindigkeit sowie die Reichweite.
Technische Änderungen dienen dem Fortschritt und bleiben vorbehalten.

13
GB
2.4 Technical data
Technology SDM7 · 135 SDM7 · 160
Max. weight of the person 115 kg 135 kg
Total weight approved 155 kg 180 kg
Potential wheel sizes 12“, 16“, 20“, 24“
(Depending on the wheelchair)
Potential seat width 340 - 430 mm 380 - 530 mm
Weight of the SDM7 8,4 kg 8.5 kg
Weight climbing unit inc. batteries 18,8 kg 19.9 kg
Weight handle 4,6 kg 4.6 kg
Total weight 31,8 kg 33.0 kg
Track width: wheels of the wheelchair min. 395 mm
max. 715 mm
min. 445 mm
max. 760 mm
Width: back rest min. 340 mm
max. 430 mm
min. 380 mm
max. 520 mm
The climbing speed as well as the range with one charge of the batteries is reduced if the ComfortStep is
activated.
In the interest of progress we reserve the right for technical changes.

14
DGB
2.5 Maß-Skizze SDM7
395 mm
445 mm
715 mm
760 mm
340 - 520 mm
2.5 Dimensional sketch SDM7

15
DGB
2.6 Lieferumfang
Rollstuhlaufnahme*
Kopfstütze
Radaufnahme
Bedienungsanleitung
*Evtl. ist ein Griff als Zubehör notwendig!
2.7 Zubehör
Griffeinheit breit
Antrieb mit Akku
Ersatz Akku-Pack
Kfz-Spannungswandler
Ersatz Kopfstütze
2.6 Scope of delivery
Upper xing*
Head rest
Support for the wheel
User‘s manual
*A special handle maybe necessary as an accessory!
2.7 Accessories
Extended handle
Climbing unit incl. batteries
Extra battery pack
Voltage converter
Extra head rest

16
DGB
3 Montage
3.1 Griffeinheit
WARNUNG - Feststellschrauben
fest anziehen!
Standrohr der Griffeinheit
auf Steigeinheit setzen.
Über eine 9-polige Sub-D-
Kupplung in der Aufnah-
me der Steigeinheit wird
die elektrische Verbindung
hergestellt.
Mit Feststellschraube
sichern.
»Feststellschraube fest
anziehen!
»Prüfen Sie, ob die Griff-
einheit korrekt mit der
Steigeinheit verbunden
ist.
3 Assembly
3.1 Handle unit
WARNING - Tighten the
locking screws rmly!
Set column of the handle
unit onto the climbing unit.
A 9-pin Sub-D socket
connector located in the
climbing unit’s base makes
the electrical connection.
Secure with Locking screw.
»Tighten the locking screw
rmly!
»Make sure that the handle
is safely connected to the
climbing unit.

17
DGB
3.2 Akku-Pack
WARNUNG - Akku muss
arretiert werden!
Akku-Pack in die
Steigeinheit einschieben.
»Die Verbindung wird
automatisch verriegelt.
3.2 Battery-pack
WARNING - Batterie pack has to
be locked!
Push the battery-pack into
the climbing unit.
»Once connected, it is
automatically locked.

18
DGB
3.3 Montage Rollstuhlaufnahme
WARNUNG - Feststellknopf fest
anziehen!
Feststellknopf Rollstuhlauf-
nahme lösen.
Auf Griff schieben.
» Feststellknopf Rollstuhl-
aufnahme auf Rückseite
Griff!
Mit Feststellknopf sichern.
3.3 Assemble the upper xing
WARNING - Please make sure
that the locking screw is
secure!
Loosen locking screw of
the upper xing.
Push the upper xing on
the handle.
» Locking screw of the
upper xing on the
backside of the handle!
Secure with the locking
screw.

19
DGB
3.4 Montage Kopfstütze
WARNUNG - Feststellknopf fest
anziehen!
VORSICHT - Quetschstelle an
Nutöffnung!
Feststellknopf Höhenver-
stellung lösen.
Griff ausziehen.
Schulterhöhe empfohlen!
3.4 Assemble the head rest
WARNING - Please make sure
that the locking screw is
secure!
CAUTION - Avoid bruising at
nut‘s opening!
Loosen locking screw for
height adjustment.
Pull out handle.

20
DGB
Mit Feststellknopf sichern.
Feststellknopf Kopfstütze
lösen.
„Nutenstein“ in Nutöffnung
einsetzen.
» „Nutenstein“ schräg in
Nutöffnung einführen!
Kopfstütze an Stativrohr
anlegen.
Secure with the locking
screw.
Loosen locking screw for
the head rest.
Insert „sliding block“ in the
nut‘s opening.
» Insert the „sliding
block“ slant in the nut‘s
opening!
Put the head rest on the
column.
