AAT s-max D1604 Installation and operating instructions

www.aat-online.de
s-max
D1604
Originalbedienungsanleitung
DE/GB
DE/GB
Abbildung inkl. Utila ALS300
Translation of the original user manual

02
DE GB
CE-Konformitätserklärung
Die Firma AAT Alber Antriebstechnik
GmbH erklärt hiermit, dass der s-max
den einschlägigen Bestimmungen der EG-
Richtlinie 2006/42/EG, 2007/47/EG und
93/42/EWG entspricht.
Bei einer nicht mit der Firma AAT
Alber Antriebstechnik GmbH abge-
stimmten Änderung des s-max, verliert
diese Erklärung ihre Gültigkeit.
Herstellerunterschrift:
Martin Kober
(Geschäftsführer)
Der Treppensteiger s-max wurde bei
der Prüf- und Zertizierstelle Berlin-Cert an
der Technischen Universität Berlin nach den
Normen der DIN EN 12182 und den an-
wendbaren Teilen der ISO 7176 geprüft.
Diese Bedienungsanleitung kann unter
www.krankentransport.online als PDF-
Datei heruntergeladen werden.
AAT Alber Antriebstechnik GmbH
Postfach 10 05 60 · D-72426 Albstadt
Tel.: [phone]
Fax: [phone]
[email protected] · www.aat-online.de
09/2020 (7.1)
CE-Declaration of conformity
The company AAT Alber Antriebstechnik
GmbH herewith declares that the s-max
is conform to the current regulations
of the European Union, EEC Guidelines
2006/42/EC, 2007/47/EC and 93/42/EEC.
This declaration becomes void if the
s-max has been altered without the con-
sent of AAT Alber Antriebstechnik GmbH.
Signature of the manufacturer:
Martin Kober
(Managing shareholder)
The stair climber s-max has been
successfully tested according to the
standards DIN EN 12182 and the appli-
cable parts of ISO 7176 at the Technical
University of Berlin, Berlin-Cert.
This user manual as PDF can be downloa-
ded at the www.krankentransport.online
website.

03
DE
Inhaltsverzeichnis
1Symbole und Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 07
2 Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . 10

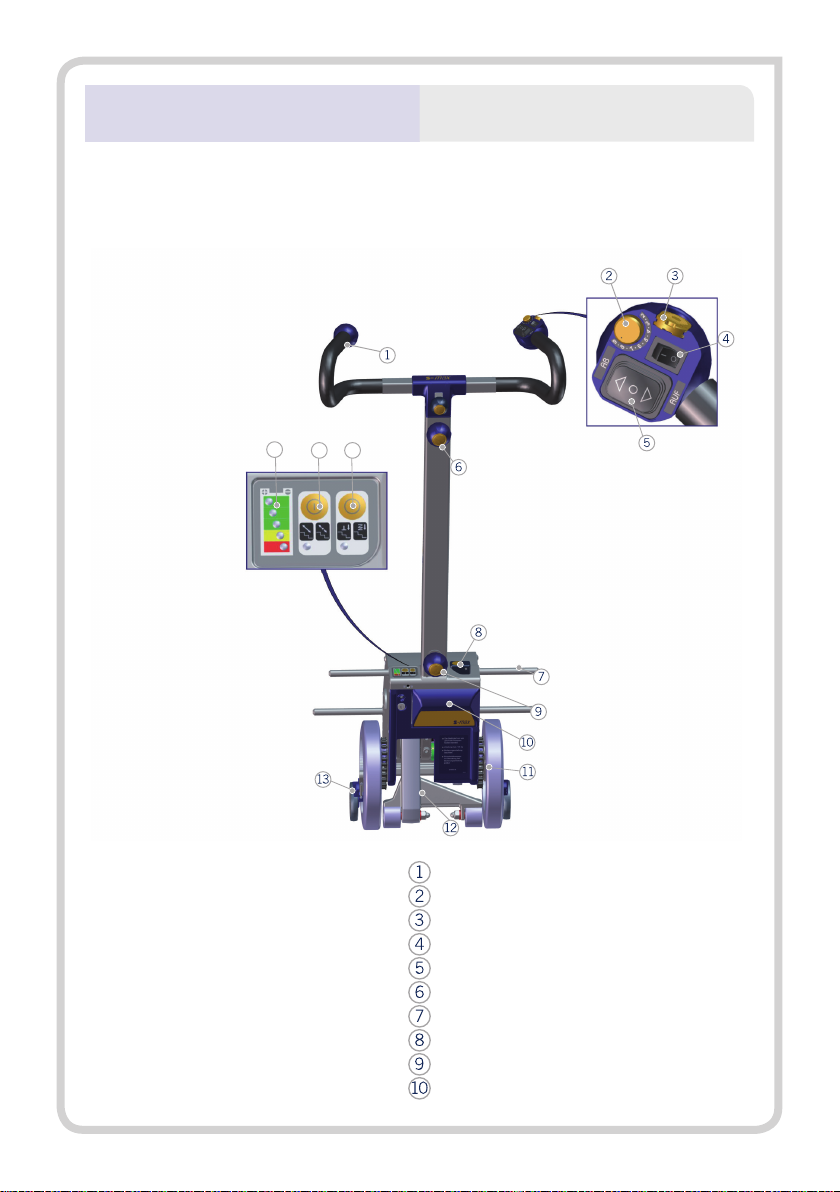

2.1 Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.2 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . 11
2.3 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.4 Maß-Skizze D1604 . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.5 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.6 Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3.1 Griffeinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3.2 Akku-Pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4 Inbetriebname . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.1 Handgriff einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.2 Handgriff - Quereinstellung . . . . . . . . . . . . . . . . . . . . . . 20
4.3 Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
4.4 Neutralstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
4.5 Überprüfung der Sicherheitsbremsen . . . . . . . . . . . . . . . . . 23
4.6 Einzelstufenschaltung . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.7 ComfortStep. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.8 Akku-Kapazität prüfen . . . . . . . . . . . . . . . . . . . . . . . . 25
5 s-max am Tragestuhl anbringen/abnehmen . . . . . . . . . . . . . . 26
5.1 s-max in die obere Tregestuhl-Halterung einführen . . . . . . . . . . 27
5.2 s-max am Tragestuhl xieren . . . . . . . . . . . . . . . . . . . . . 29
5.3 s-max vom Transportstuhl abnehmen . . . . . . . . . . . . . . . . . 30
6 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

04
DE
6.1 Platz nehmen des Insassen . . . . . . . . . . . . . . . . . . . . . . 31
6.2 Fahren auf der Ebene . . . . . . . . . . . . . . . . . . . . . . . . . 32
6.3 Handgriff auf die richtige Höhe einstellen . . . . . . . . . . . . . . . 33
6.4 Treppensteigsystem ankippen . . . . . . . . . . . . . . . . . . . . . 34
6.5 Fahren auf der schiefen Ebene . . . . . . . . . . . . . . . . . . . . 36
6.6 Treppensteigen - Aufwärts. . . . . . . . . . . . . . . . . . . . . . . 39
6.7 Treppensteigen - Abwärts . . . . . . . . . . . . . . . . . . . . . . . 42
6.8 Auf Treppe ablegen . . . . . . . . . . . . . . . . . . . . . . . . . . 44
6.9 Abstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
6.10 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
7 Pege und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . 47
7.1 Akku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
7.2 Wechsel der elektrischen Sicherungen . . . . . . . . . . . . . . . . 51
7.3 Bremsbeläge prüfen . . . . . . . . . . . . . . . . . . . . . . . . . 53
7.4 Steigfußrollen prüfen . . . . . . . . . . . . . . . . . . . . . . . . . 53
7.5 Reinigung/Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . 54
7.6 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
8 Fehlerzustände und Problemlösungen . . . . . . . . . . . . . . . . 56
8.1 Fehlerzustände . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
8.2 Problemlösungen . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
9 Garantie und Haftung . . . . . . . . . . . . . . . . . . . . . . . . . 60
9.1 Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
9.2 Haftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

05
GB
Table of content
1 Symbols and safety instructions . . . . . . . . . . . . . . . . . . . . .07
2 Description of the product. . . . . . . . . . . . . . . . . . . . . . . .10
2.1 Features of the device. . . . . . . . . . . . . . . . . . . . . . . . . .10
2.2 Appropriate use . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
2.3 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
2.4 Dimensional sketch D1604 . . . . . . . . . . . . . . . . . . . . . . .16
2.5 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
2.6 Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3 Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
3.1 Handle unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
3.2 Battery-pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
4 Initial operationing . . . . . . . . . . . . . . . . . . . . . . . . . . .19
4.1 Adjust handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
4.2 Adjust handle - horizontally . . . . . . . . . . . . . . . . . . . . . . .20
4.3 Turn on the device . . . . . . . . . . . . . . . . . . . . . . . . . . .21
4.4 Neutral position . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
4.5 Check the safety brakes . . . . . . . . . . . . . . . . . . . . . . . . .23
4.6 Single step mode . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
4.7 ComfortStep . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
4.8 Check capacity of the batteries . . . . . . . . . . . . . . . . . . . . .25
5 Attach the s-max to the transportation chair . . . . . . . . . . . . . . .26
5.1 Insert the s-max into the upper bracket on the transportation chair . . .27
5.3 Fix the s-max to the transportation chair. . . . . . . . . . . . . . . . .29
5.4 Remove the s-max from the transportation chair. . . . . . . . . . . . .30
6 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

06
GB
6.1 Occupant taking a seat . . . . . . . . . . . . . . . . . . . . . . . . .31
6.2 Operation on at ground . . . . . . . . . . . . . . . . . . . . . . . .32
6.3 Adjust the handle . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
6.4 Tilt the stair climbing system . . . . . . . . . . . . . . . . . . . . . .34
6.5 Operation on a slope . . . . . . . . . . . . . . . . . . . . . . . . . .36
6.6 Climbing - upstairs . . . . . . . . . . . . . . . . . . . . . . . . . . .39
6.7 Climbing - downstairs . . . . . . . . . . . . . . . . . . . . . . . . . .42
6.8 Laying the s-max down on the stairs. . . . . . . . . . . . . . . . . . .44
6.9 Parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
6.10 Transportation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
7 Care and maintenance . . . . . . . . . . . . . . . . . . . . . . . . .47
7.1 Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
7.2 Exchange the electrical fuses . . . . . . . . . . . . . . . . . . . . . .51
7.3 Check the lining of the brakes . . . . . . . . . . . . . . . . . . . . .53
7.4 Check the rollers on the climbing feet . . . . . . . . . . . . . . . . . .53
7.5 Cleaning/Desinfection . . . . . . . . . . . . . . . . . . . . . . . . . .54
7.6 Recycling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
8 Malfunction and trouble shooting . . . . . . . . . . . . . . . . . . . .56
8.1 Malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
8.2 Trouble shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
9 Warranty and liability . . . . . . . . . . . . . . . . . . . . . . . . . .60
9.1 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
9.2 Liability . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

07
DE GB
1 Symbole und Sicherheits-
hinweise
WARNUNG - Kann zu Tod oder
schwerer Körperverletzung
führen!
VORSICHT - Kann zu leichten
Körperverletzungen führen!
HINWEIS - Kann zu Sach-
schaden führen!
»Vor Inbetriebnahme Bedienungsan-
leitung lesen und Warn-/Sicherheitshin-
weise beachten.
»Bei Sehschwäche kann diese Bedie-
nungsaleitung unter www.krankentrans-
port.online als PDF-Datei heruntergela-
den werden. (Zoomfunktion)
»Bei Leseschwäche Schulungsinhalte
mündlich weiter vertiefen.
»Vor Inbetriebnahme elektronische Funk-
tion, Sicherheitsbremsen und Steigfuß-
beläge prüfen.
»Mindestens eine Stunde vor Inbetrieb-
nahme in frostfreier Umgebung lagern.
»Technische Daten beachten.
»Zulässiges Gesamtgewicht sowie max.
Personengewicht nicht überschreiten.
»Der Treppensteiger s-max ist entwickelt,
um mit einer Person bedient zu werden.
Diese Person muss geschult und körper-
lich sowie geistig in der Lage sein, den
s-max sicher zu bedienen! Bei Bedarf,
kann das Gerät mit einer zweiten ge-
schulten Person, die zur Absicherung
dient, bedient werden. Bei Minderjäh-
rigen ab 16 Jahren nur unter Aufsicht.
»Mit beiden Händen bedienen.
1 Symbols and safety instruc-
tions
WARNING - Can lead to
serious injuries or death!
CAUTION - Can lead to minor
injuries!
NOTE - Can lead to material
damage!
»Before initial operation, read the user
manual and take note of the warning
and safety instructions.
»If your vision is poor this user manual
can be downloaded at the www.kran-
kentransport.online website. (zoom
function)
»When reading disabilities are involved,
deepen the training contents verbal.
»Before initial operation, check the
electronic functions, the safety brakes
and the lining of the climbing feet.
»Before initial operation, store the
s-max in a non-freezing environment at
last for one hour.
»Observe technical data.
»The approved total weight and the max.
weight of the occupant may not be
exceeded.
»The s-max is designed to be handled by
one person. This person should be
physically and intellectually capable to
handle the s-max safely! It is allowed to
use help from a second trained person,
if neccessary. The second person is
only needed for assistance and safety!
Minors of 16 and above may operate the
device only under supervision.

08
DE GB
»Ohne Person und mit Einzelstufenschal-
tung üben.
»Rutschfestes Schuhwerk tragen.
»Zur Beförderung von einer einzelnen
Person. Nicht zum Transport von
Gegenständen.
»Personen die nicht selbständig sitzen
können mit Gurt sichern.
»Arme dürfen nicht über Armlehnen
hinausragen.
»Klemmhebel und Feststellknöpfe
immer fest anziehen.
»AUF/AB-Schalter erst wenige
Sekunden nach Einschalten betätigen.
»Niemals in rotierende/bewegende Teile
fassen.
»Bei Regen, Nässe, Schnee oder Glatteis
aufgrund eingeschränkter Bremswir-
kung nicht einsetzen.
»Tritt nur eine einseitige bzw. keine
Bremswirkung ein, s-max nicht benut-
zen.
»Für rutsch- und stolperfreie Fahrwege
sorgen.
»Nicht auf Rolltreppen oder Lauf-
bändern verwenden.
»Beim Blockieren der Antriebselemente
sofort ausschalten.
»Beim Transport ausschalten.
»Beim Transport in Fahrzeugen gemäß
gültigen gesetzlichen Vorschriften
sichern.
»Akkus nach jedem Gebrauch laden.
»Steckkontakte müssen trocken sein.
»Vor Feuchtigkeit schützen.
»Ladegerät und Spannungswandler vor
Ölen, Fetten, aggressiven Reinigungs-
mitteln, Verdünnungen oder Beschädi-
gungen schützen.
»Sicherheitsbremsen, Bremstrommeln in
Felgen wöchentlich oder bei Verschmut-
zung mit Spiritus reinigen.
»Always operate with both hands.
»Practice driving without a person and in
single step mode.
»Wear non-slip footwear.
»For the transportation of persons, not of
objects.
»Secure persons who cannot sit on their
own with a belt.
»The arms should not protrude over the
arm rests.
»Always tighten the clamp levers and lo-
cking screws.
»Wait a few seconds after turning on the
s-max before you press the UP/DOWN
switch.
»Never touch rotating or moving parts.
»Due to a restricted braking effect,
do not use the s-max in rain, wet
conditions, snow or ice.
»Do not use the s-max if the required
braking effect (on one side or both si-
des) is not guaranteed.
»Make sure that the driveways are not
slippery and free of obstacles
»Do not use the s-max on escalators or
moving belts.
»If the drive elements block, the device
immediately.
»Turn off the s-max for transportation.
»During transportation in vehicles,
secure the s-max according to the
relevant legal regulations.
»Charge the batteries after each use.
»Keep the plug-in contacts dry.
»Protect the s-max against humidity.
»Protect the charger and the voltage
converter from oils, grease, aggressive
cleaning agents, thinners or damage.
»Clean the safety brakes, the brake
drums in the wheel rims weekly or after
contamination with spirit.

09
DE GB
»Keinen Hochdruckreiniger verwenden.
»Während Reinigung nicht rauchen.
»Alle zwei Jahre eine sicherheits-
technische Prüfung durchführen.
»Reparaturen oder sicherheits-
technische Prüfungen dürfen nur vom
Hersteller, AAT-Außendienst oder vom
autorisierten Fachhandel durchgeführt
werden.
»Die Oberächentemperatur kann sich
durch externe Wärmequellen (z.B. Son-
nenlicht) erhöhen.
»s-max von Zündquellen fernhalten.
»s-max kann hochempndliche
elektromagnetische Felder anderer
elektronischer Geräte (z.B. Anti-
Diebstahl-Vorrichtungen) stören.
»Nicht in Nähe von medizinischen
Geräten mit z.B. lebenserhaltender
Funktion sowie Diagnosegeräten
betreiben.
» Die Funktionsfähigkeit des s-max kann
durch elektromagnetische Felder beein-
usst werden (z. B. durch Mobiltelefo-
ne, elektrische Generatoren oder Hoch-
spannungsquellen).
»Nur AAT Alber Antriebstechnik GmbH
Zubehörteile verwenden.
»Nur AAT Alber Antriebstechnik GmbH
Automatik-Ladegerät verwenden.
»Nach dem Durchlesen Bedienungsan-
leitung sorgfältig aufbewahren.
»Do not use a high-pressure cleaning
device.
»Do not smoke during the cleaning.
»We recommend a safety check every
two years.
»Repairs and safety checks may only be
done by the manufacturer or authorized
personnel.
»The surface temperature could
increase due to the inuence of
external sources like sunlight.
»Keep the s-max away from ignition
sources.
»The s-max may interfere with other
electronic devices‘ sensitive
electro-magnetic elds (e.g. anti-theft
systems in department stores).
»Do not operate the s-max in close
proximity to medical devices with
life-supporting functions as well as
diagnostic devices.
» The functions may be compromised due
to electromagnetic elds (e. g. due to
mobile phones, electrical generators or
high voltage sources).
»Only use accessories by AAT Alber
Antriebstechnik GmbH.
»Only use the charger of AAT Alber
Antriebstechnik GmbH.
»Store the user manual at an
appropriate place.

10
DE GB
2 Produktbeschreibung
2.1 Geräteübersicht
Handgriff
Geschwindigkeitsregler
Sicherheitschip für Wegfahrsperre
AN-/AUS-Schalter
AUF-/AB-Schalter
Obere Feststellschraube
Aufnahmen
Akkuarretierung
Untere Feststellschraube
Akkupack
14 15 16
2 Description of the product
2.1 Features of the device
Handle
Speed control
Safety chip for immobilizer
ON/OFF switch
UP/Down switch
Upper locking screw
Rods
Battery lock
Lower locking screw
Battery-pack

11
DE GB
Laufrad
Steigbein
Tastrad
Akkuanzeige
Einzelstufenschalter
ComfortStep
2.2 Bestimmungsgemäßer Gebrauch
Der Treppensteiger s-max ermög-
licht es eine einzelne Person in einem
Transportstuhl sicher und ohne große Mühe
über Treppen auf und ab zu befördern.
Das Fahren auf schiefen Ebenen ist eben-
falls möglich.
Die Lebenserwartung des s-max, liegt je
nach Intensität der Anwendung sowie bei
einem sachgemäßem Gebrauch bei ca. 5
Jahren. Diese Angabe setzt eine Einhal-
tung aller vorgeschriebener Wartungs- und
Servicevorgaben voraus. Die Lebenserwar-
tung, kann bei sorgfältiger Handhabung
auch überschritten werden. Durch enor-
men Gebrauch und eine unsachmäßige
Handhabung kann diese sich allerdings
auch verkürzen.
Der Treppensteiger s-max ist entwickelt,
um mit einer Person bedient zu werden.
Diese Person muss geschult und körper-
lich sowie geistig in der Lage sein, den
s-max sicher zu bedienen! Bei Bedarf,
kann das Gerät mit einer zweiten geschul-
ten Person, die zur Absicherung dient,
bedient werden. Bei Minderjährigen ab 16
Jahren nur unter Aufsicht.
Main wheel
Climber
Safety brackets
Battery display
Single step mode
ComfortStep
2.2 Appropriate use
With the stair climber s-max you are able
to transport one person, sitting in a trans-
portation chair, safely and effortlessly up-
and downstairs. Driving on slopes is also
possible.
The life expectancy of the s-max depends
on the intensity of the application and is
approx. 5 years under normal use. This
statement implies compliance with all
prescribed maintenance and service spe-
cications. The life expectancy can also be
exceeded with careful handling. However,
this life expectancy can also be shortened
due to overuse and improper handling.
The s-max is designed to be handled by
one person. This person should be phy-
sically and intellectually capable to
handle the s-max safely! It is allowed to
use help from a second trained person,
if neccessary. The second person is
only needed for assistance and safety!
Minors of 16 and above may operate
the device only under supervision.

12
DE
2.3 Technische Daten
Technik s-max D1604
Abmessungen
Höhe = min. 1150 mm,
max. 1550 mm
Breite: Handgriff = 495 mm,
Steigeinheit = 369 mm
Tiefe: Handgriff = 212 mm
Eigengewicht
Steigeinheit = 16,9 kg
Griffeinheit = 3,2 kg
Akku-Pack = 3,0 kg
Ladegerät = 0,2 kg
Gesamtgewicht = 23,3 kg
Zulässiges
Gesamtgewicht
180 kg
Maximales
Personengewicht
140 kg
Steiggeschwindigkeit1) 8 - 23 Stufen / Minute
Reichweite mit einer
Akku-Ladung bei durch-
schnittlicher Belastung
von 75 kg1)
ca. 20 Stockwerke
(entspricht 300 Stufen)
Reichweite mit einer Ak-
ku-Ladung bei voller Be-
lastung1)
ca. 9 Stockwerke
(entspricht 135 Stufen)
Max. Treppenstufenhöhe 220 mm
Min. Auftrittstiefe 120 mm

13
DE
Benötigte Treppenbreite
(gerade Treppen)
Breite s-max + 100 mm
Min. Plattformgröße
(U-förmige Treppen)
Abhängig von Körpergröße
Bedienperson etc.
Akkumulatoren 2 x 12 V / 3,3 Ah
(gasdicht)
Gleichstrommotor 24 V / 200 W
Schalldruckpegel < 70 dB
Lager-/Betriebstempera-
tur: Gerät
0° C bis +60° C / -30° C bis +50° C
Lager-/Betriebstempera-
tur: Akku
0° C bis +60° C / -30° C bis +50° C
Vibrationsangaben
Der gewichtete Effektivwert der Beschleunigung, dem
die oberen Körpergliedmaße ausgesetzt sind, liegt typi-
scherweise unter 2,5 m/s2.
Aufkleber Seriennummer Links am Gehäuse
IP-Schutzklasse IPX4 Schutzgrad:
Schutz gegen Spritzwasser aus allen Richtungen
1) Bei aktiviertem ComfortStep verringert sich die Steiggeschwindigkeit sowie die Reichweite.
Technische Änderungen dienen dem Fortschritt und bleiben vorbehalten.

14
GB
2.3 Technical data
Technology s-max D160
Measurements
Height = min. 1150 mm,
max. 1550 mm
Width: Handle = 495 mm,
Climbing unit = 369 mm
Depth: Handle = 212 mm
Weight
Climbing unit = 16.9 kg
Handle = 3.2 kg
Battery-pack = 3.0 kg
Charger = 0,2 kg
Total weight = 23,3 kg
Total weight approved 180 kg
Max. weight of the person 140 kg
Climbing speed1) 8 - 23 steps / minute,
Range with one charge of the
batteries on average load of 75
kg1)
approx. 20 levels
(equals 300 steps)
Range with one charge of the
batteries on maximum load1)
approx. 9 levels
(equals 135 steps)
Max. height of step 220 mm
Min. depth of the step‘s surface 120 mm
Necessary step width
(straight stairs)
Width s-max + 100 mm
Min. platform size
(U-shaped stairs)
Depends on the attendant‘s height

15
GB
Batteries 2 x 12 V / 3,3 Ah
(sealed lead acid)
Direct current motor 24 V / 200 W
Sound pressure level < 70 dB
Storing/operating temperature:
device
0° C up to +60° C / -30° C up to +50° C
Storing/operating temperature:
batteries
0° C up to +60° C / -30° C up to +50° C
Vibrations The weighted RMS value of acceleration the upper
body is exposed to, lies typically below 2,5 m/s2.
Sticker serial number On the left side of the housing.
IP-Protection class IPX4 (Splash)
1) The climbing speed as well as the range with one charge of the batteries is reduced if the ComfortStep is acti-
vated.
In the interest of progress we reserve the right for technical changes.

16
DE GB
2.4 Maß-Skizze D1604 2.4 Dimensional sketch D1604

17
DE GB
2.5 Lieferumfang
Steigeinheit
Griffeinheit
Akku-Pack
Ladegerät inkl. Anleitung
2.6 Zubehör
Neigungssignalgeber
Steighöhenerweiterung
Spannungswandler
Halterung
2.5 Scope of delivery
Climbing unit
Handle unit
Battery-pack
Charger incl. instructions
2.6 Accessories
Inclination indicator
Increase of climbing height
Voltage converter
Bracket

18
DE GB
3 Montage
3.1 Griffeinheit
WARNUNG - Feststellschrauben
fest anziehen!
Standrohr der Griffeinheit
auf Steigeinheit setzen.
Über eine 9-polige Sub-D-
Kupplung in der Aufnah-
me der Steigeinheit wird
die elektrische Verbindung
hergestellt.
Mit Feststellschraube
sichern.
»Feststellschraube fest
anziehen!
»Prüfen Sie, ob die Griff-
einheit korrekt mit der
Steigeinheit verbunden
ist.
3 Assembly
3.1 Handle unit
WARNING - Tighten the
locking screws rmly!
Set column of the handle
unit onto the climbing unit.
A 9-pin Sub-D socket
connector located in the
climbing unit’s base makes
the electrical connection.
Secure with Locking screw.
»Tighten the locking screw
rmly!
»Make sure that the handle
is safely connected to the
climbing unit.

19
DE GB
3.2 Akku-Pack
WARNUNG - Akku muss
arretiert werden!
Akku-Pack in die
Steigeinheit einschieben.
»Die Verbindung wird
automatisch verriegelt.
4 Inbetriebname
HINWEIS - s-max mindestens
eine Stunde vor Inbetrieb-
nahme in frostfreier Umgebung
lagern!
4.1 Handgriff einstellen
ACHTUNG - Quetschstelle an
der Nutöffnung!
Feststellknopf gegen den
Uhrzeigersinn lösen und
Handgriff auf passende
Höhe ausziehen.
»Maximal Schulterhöhe.
3.2 Battery-pack
WARNING - Batterie pack has to
be locked!
Push the battery-pack into
the climbing unit.
»Once connected, it is
automatically locked.
4 Initial operationing
NOTE-Beforeinitial operationing,
store the s-max in a non-freezing
environment for at least one
hour!
4.1 Adjust handle
ATTENTION - avoid bruising at
the nut‘s opening!
Release the locking screw
by turning counter clock-
wise. Pull out the handle to
the appropriate height.
»Maximum, shoulder
height

20
DE GB
Feststellknopf anziehen.
4.2 Handgriff - Quereinstellung
WARNUNG - der Handgriff muss
fest xiert sein!
Bei sehr engen Treppen-
häusern oder Wendeltrep-
pen könnte es sein, dass
der Handgriff an der Wand
anstößt.
Handgriff kann in Quer-
richtung verstellt werden.
»Feststellschraube für
Griffseitenverstellung ge-
gen den Uhrzeigersinn
lösen.
Handgriff in die gewünsche
Richtung verschieben.
Secure locking screw.
4.2 Adjust handle - horizontally
WARNING - Make sure that the
locking screw is secure!
In very narrow stairwells
or on winding stairs the
handle may hit the wall.
The handle can be adjustet
horizontally.
»Release the locking
screw counter-clockwise
for horizontal adjust-
ment.
Adjust the handle
horizontally to the desired
position.
