AAT CargoMaster C400 Installation and operating instructions

www.cargomaster.org
CargoMaster
C400
Originalbedienungsanleitung
D/GB
Translation of the original user manual

02 03
DGB
CE-Konformitätserklärung
Die Firma AAT Alber Antriebstechnik
GmbH erklärt hiermit, dass die Produkte
vom Typ CargoMaster den einschlägigen
Bestimmungen der EG-Richtlinie
Maschinen 2006/42/EG Anhang 1 ent-
sprechen.
Bei einer nicht mit der Firma AAT
Alber Antriebstechnik GmbH abge-
stimmten Änderung des CargoMaster,
verliert diese Erklärung ihre Gültigkeit.
Herstellerunterschrift:
Martin Kober
(Geschäftsführer)
AAT Alber Antriebstechnik GmbH
Postfach 10 05 60 · D-72426 Albstadt
Tel.: [phone]
Fax: [phone]
[e-mail] · www.cargomaster.org
11/2017 (5.1)
CE-Declaration of conformity
The company AAT Alber Antriebstechnik
GmbH herewith declares that
the products of the CargoMaster
are conform with the current regulations
of the European Union, EEC Guidelines
2006/42/EG.
This declaration becomes void if the
CargoMaster have been altered without
the consent of AAT Alber Antriebstechnik
GmbH.
Signature of the manufacturer:
Martin Kober
(Managing shareholder)

03
D
03
Inhaltsverzeichnis
1 Symbole und Sicherheitshinweise. . . . . . . . . . . . . . . . .07
2 Produktbeschreibung. . . . . . . . . . . . . . . . . . . . . . .10
2.1 Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.2 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.3 Mass-Skizze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

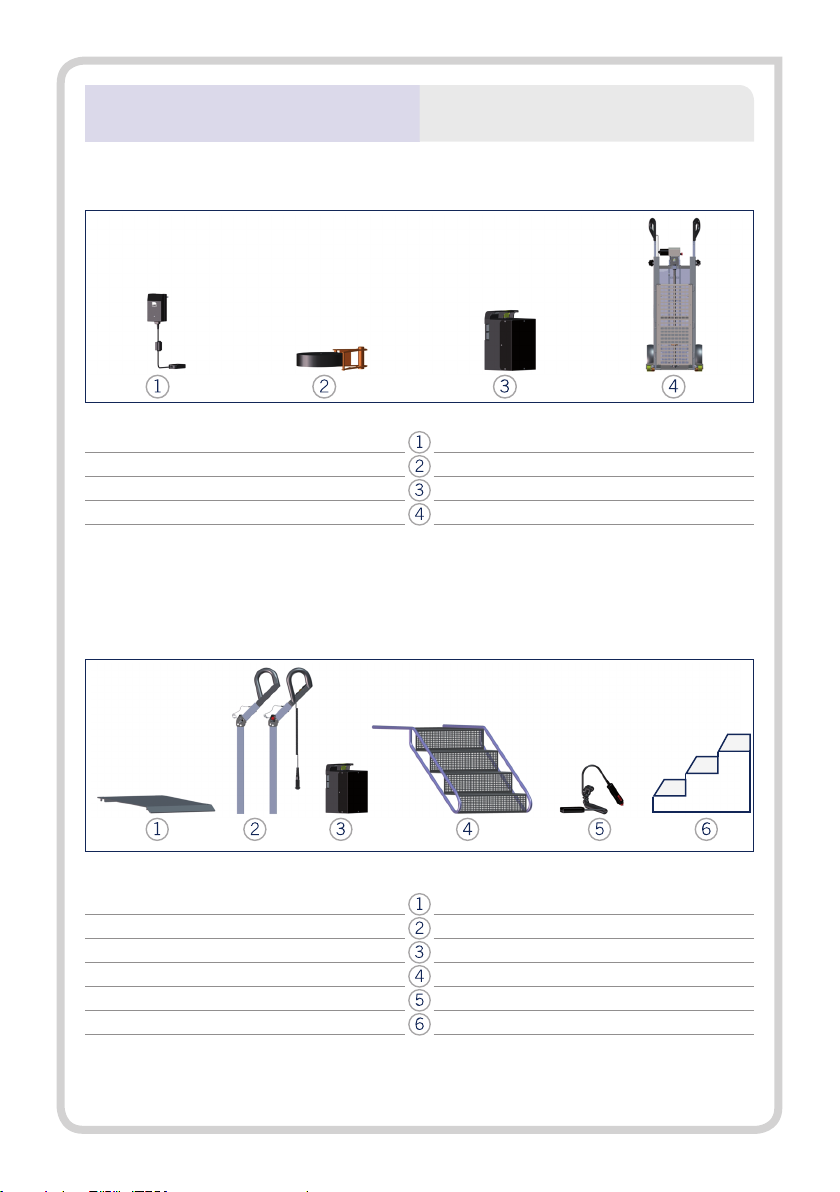

2.4 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.5 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3 Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
3.1 Handgriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3.2 Spiralkabel-Stecker . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.3 Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
4 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . 22
4.1 Verstellbare Handgriffe . . . . . . . . . . . . . . . . . . . . . . . . 22
4.2 Verstellbare Ausleger (nur Standard) . . . . . . . . . . . . . . . . . 25
4.3 Akku-Pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.4 Einschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.5 Neutralstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
4.6 Überprüfung der Sicherheitsbremsen. . . . . . . . . . . . . . . . . 29
4.7 Einzelstufenschaltung . . . . . . . . . . . . . . . . . . . . . . . . 30
4.8 Stufenlos regulierbare Geschwindigkeit . . . . . . . . . . . . . . . . 31
4.9 Notaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
5 Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . .32
5.1 Liftfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
5.2 Lastaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
5.3 Fahren auf der Ebene . . . . . . . . . . . . . . . . . . . . . . . . 36
5.4 Fahren auf der schiefen Ebene . . . . . . . . . . . . . . . . . . . . 38
5.5 Treppensteigen - Aufwärts . . . . . . . . . . . . . . . . . . . . . . 41

04
D
5.6 Treppensteigen - Abwärts. . . . . . . . . . . . . . . . . . . . . . . 44
5.7 Auf Treppe ablegen. . . . . . . . . . . . . . . . . . . . . . . . . . 47
5.8 Abstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
5.9 Beladen eines Fahrzeugs . . . . . . . . . . . . . . . . . . . . . . . 50
5.10Entladen eines Fahrzeugs . . . . . . . . . . . . . . . . . . . . . . 52
5.11Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
6 Pflege und Wartung . . . . . . . . . . . . . . . . . . . . . . . 56
6.1 Akku-Pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
6.2 Wechsel der elektrischen Sicherungen . . . . . . . . . . . . . . . . 60
6.3 Wechsel der Blei-Akkus . . . . . . . . . . . . . . . . . . . . . . . 62
6.4 Brems-/Steigfußbeläge prüfen . . . . . . . . . . . . . . . . . . . . 66
6.5 Reinigung/Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . 67
6.6 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
7 Fehlerzustände und Problemlösungen . . . . . . . . . . . . . . .70
7.1 Fehlerzustände . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
7.2 Problemlösungen. . . . . . . . . . . . . . . . . . . . . . . . . . . 73
8 Garantie und Haftung . . . . . . . . . . . . . . . . . . . . . . 75
8.1 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
8.2 Haftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

05
GB
Table of contents
1 Symbols and safety instructions. . . . . . . . . . . . . . . . . . 07
2 Description of the product . . . . . . . . . . . . . . . . . . . . 10
2.1 Features of the device . . . . . . . . . . . . . . . . . . . . . . . . .10
2.2 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

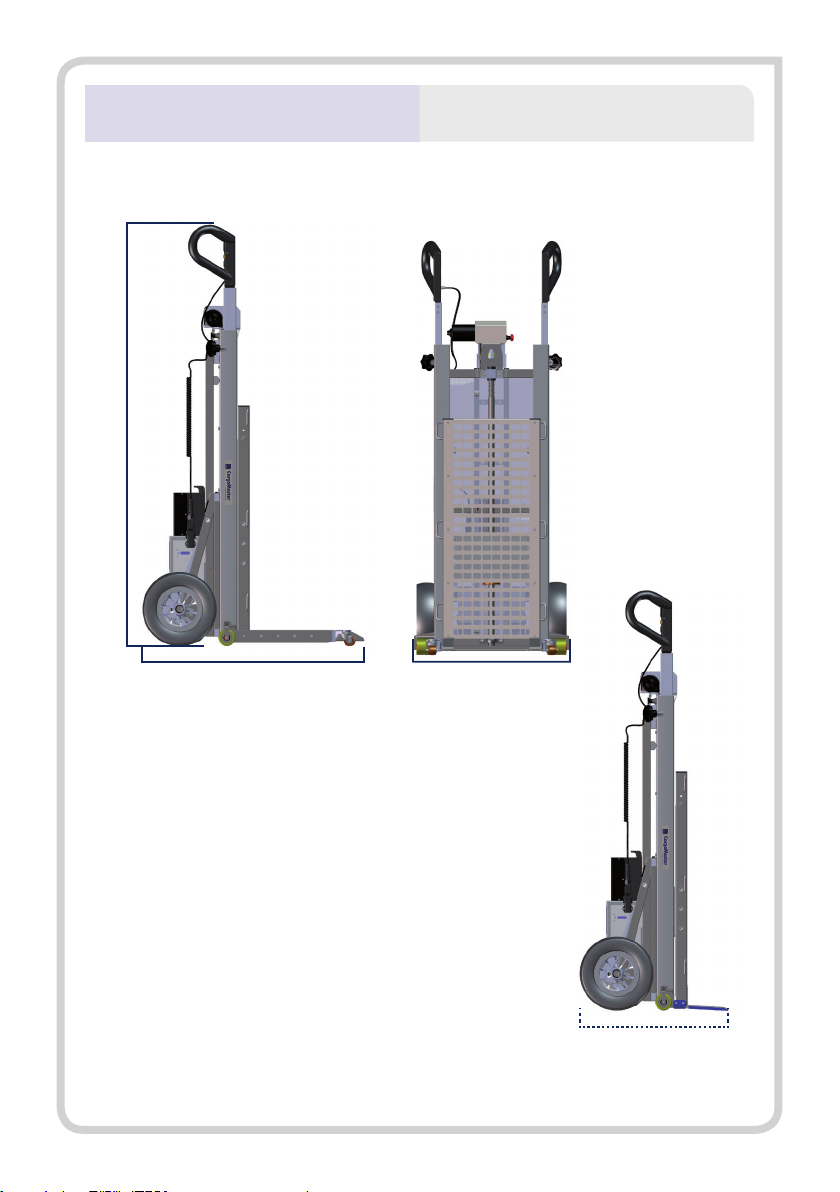

2.3 Dimensioned sketch . . . . . . . . . . . . . . . . . . . . . . . . . .16
2.4 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

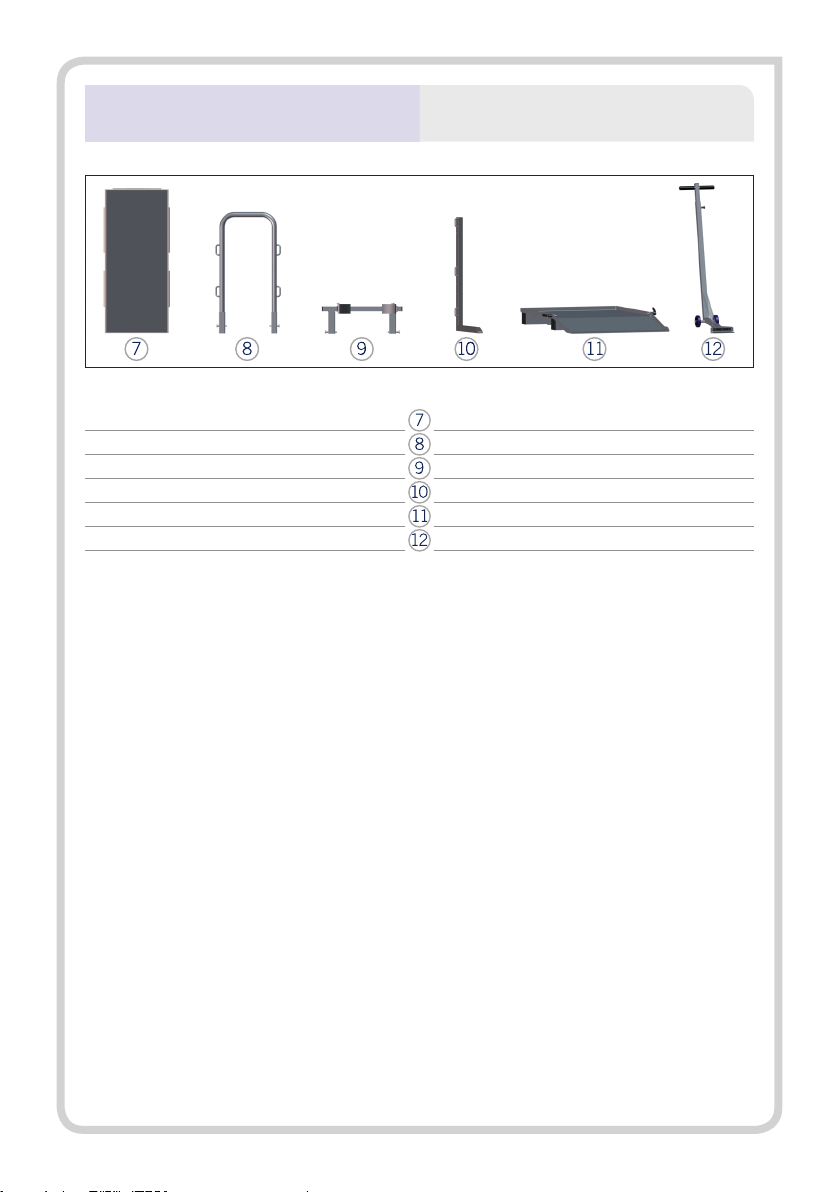

2.5 Accessory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3 Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3.1 Handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
3.2 Helix cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
3.3 Disassembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
4 Initial operation . . . . . . . . . . . . . . . . . . . . . . . . . 22
4.1 Adjustable handles . . . . . . . . . . . . . . . . . . . . . . . . . . .22
4.2 Adjustable outrigger (only standard) . . . . . . . . . . . . . . . . . .25
4.3 Battery pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
4.4 Turning on the device. . . . . . . . . . . . . . . . . . . . . . . . . .26
4.5 Neutral position . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
4.6 Checking the safety brakes . . . . . . . . . . . . . . . . . . . . . . .29
4.7 Single step switch . . . . . . . . . . . . . . . . . . . . . . . . . . .30
4.8 Continuously variable climbing speed. . . . . . . . . . . . . . . . . .31
4.9 Emergency switch . . . . . . . . . . . . . . . . . . . . . . . . . . .31
5 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
5.1 Lift function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
5.2 Picking up load. . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
5.3 Drive on level ground . . . . . . . . . . . . . . . . . . . . . . . . . .36
5.4 Drive on slopes . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
5.5 Climbing upstairs . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

0706
GB
5.6 Climbing - downstairs. . . . . . . . . . . . . . . . . . . . . . . . . .44
5.7 Laying down on the stairs. . . . . . . . . . . . . . . . . . . . . . . .47
5.8 Parking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
5.9 Loading a vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
5.10Unloading a vehicle . . . . . . . . . . . . . . . . . . . . . . . . . .52
5.11Transportation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
6 Care and maintenance . . . . . . . . . . . . . . . . . . . . . . 56
6.1 Battery pack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
6.2 Exchange the electrical fuses . . . . . . . . . . . . . . . . . . . . . .60
6.3 Exchange the sealed lead acid batteries . . . . . . . . . . . . . . . .62
6.4 Check the lining of the brakes and the climbing feet . . . . . . . . . .66
6.5 Cleaning/Desinfection . . . . . . . . . . . . . . . . . . . . . . . . .67
6.6 Recycling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
7 Malfunction and trouble shooting . . . . . . . . . . . . . . . . . 70
7.1 Malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
7.2 Trouble shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
8 Warranty and liability. . . . . . . . . . . . . . . . . . . . . . . 75
8.1 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
8.2 Liability . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

07
DGB
1 Symbole und Sicherheits-
hinweise
WARNUNG - Kann zu Tod oder
schwerer Körperverletzung
führen!
VORSICHT - Kann zu leichten
Körperverletzungen führen!
HINWEIS - Kann zu Sach-
schaden führen!
» Vor Inbetriebnahme Bedienungsan-
leitung lesen und Warn-/Sicherheits-
hinweise beachten.
» Vor Inbetriebnahme elektronische
Funktion, Sicherheitsbremsen und
Steigfußbeläge prüfen.
» Mindestens eine Stunde vor Inbetrieb-
nahme in frostfreier Umgebung lagern.
» Technische Daten beachten.
» Hebeleistung nicht überschreiten.
» Bedienung nur durch eine einzelne
geschulte Person, bei Minderjährigen
ab 16 Jahren nur unter Aufsicht.
Person sollte körperlich und geistig in
der Lage sein, den CargoMaster sicher
zu bedienen.
» Immer mit beiden Händen bedienen.
» Ohne Last und mit niedrigster Ge-
schwindigkeit üben.
» Rutschfestes Schuhwerk tragen.
» Zur Beförderung von Lasten. Nicht
zum Transport von Personen.
» Lasten mit Zurrgurt sichern.
» Feststellschrauben immer fest an-
ziehen.
1 Symbols and safety
instructions
WARNING - Can lead to
serious injuries or death!
CAUTION - Can lead to light
injuries!
NOTE - Can lead to material
damage!
» Before initial operation, read the user‘s
manual and take note of the warning
and safety instructions.
» Before initial operation, check the
electronic functions, the safety brakes
and the lining of the climbing feet.
» Before initial operation, store the
CargoMaster at least one hour in non-
freezing environment.
» Take note of the technical data.
» The lifting capacity may not be
exceeded.
» Operation only by one trained person,
by a minor of 16 and above only
under supervision. This person should
be physically and intellectually cap-
able to handle the CargoMaster safely.
» Always operate with both hands.
» Practice driving without load and with
minimum speed.
» Wear non-slip footwear.
» For the transportation of loads, not of
persons.
» Secure the load with the safety belt.
» Always tighten the locking screws.

08 09
DGB
» Sicherheitsbremsen vor jedem Treppen-
steigvorgang oder vor dem Befahren ei-
ner schiefen Ebene entriegeln.
» Niemals unter die Lastgabel/Last-
schaufel stehen bzw. fassen.
» Niemals in rotierende/bewegende Teile
fassen.
» Bei Regen, Nässe, Schnee oder Glatt-
eis aufgrund eingeschränkter Brems-
wirkung nicht einsetzen.
»Tritt nur eine einseitige bzw. keine
Bremswirkung ein, CargoMaster nicht
benutzen.
» Für rutsch- und stolperfreie Fahrwege
sorgen.
» Nicht auf Rolltreppen oder Lauf-
bändern verwenden.
» Beim Blockieren der Antriebselemente
sofort ausschalten.
» Bei der Schaufelversion ist das Be-
und Entladen eines Fahrzeugs mit
der integrierten Liftfunktion aufgrund
erhöhter Kippgefahr nicht gestattet,
evtl. Schwerlasttreppe verwenden.
» Beim Transport ausschalten.
» Beim Transport in Fahrzeugen gemäß
gültigen gesetzlichen Vorschriften
sichern.
» Niemals am Rahmenuntergestell
heben.
» Akku-Pack nach jedem Gebrauch
laden.
» Steckkontakte müssen trocken sein.
» Vor Feuchtigkeit schützen.
» Ladegerät und Kfz-Ladeleitung vor
Ölen, Fetten, aggressiven Reinigungs-
mitteln, Verdünnungen oder Beschädi-
gungen schützen.
» Sicherheitsbremsen, Bremstrommeln
in Felgen wöchentlich oder bei Ver-
schmutzung mit Spiritus reinigen.
» Keinen Hochdruckreiniger verwenden.
» Während Reinigung nicht rauchen.
» Unlock safety brakes before each
climbing process or before driving on
slopes.
» Never stand beneath or put your hand
under the fork/toe-plate.
» Never touch rotating or moving parts.
» Due to the restricted braking effect, do
not use the CargoMaster in rain, wet
conditions, snow or ice.
» Do not use the CargoMaster if the
required brake effect (on one side or
both sides) is not guaranteed.
» Make sure that the driveways are free
of obstacles and not slippery.
» Do not use on escalators or moving
belts.
» If the drive elements block, turn off
immediately.
» With the toe-plate version you may not
use the lifting function UP/DOWN to
load and unload goods, because there
is an increased danger that the C400
tips over. If applicable use the stairs
for heavy lifting.
» Turn off for transportation.
» During transportation in vehicles,
secure the CargoMaster according to
the relevant legal regulations.
» Never lift at the frame.
» Charge the battery pack after each use.
» Keep the plug-in contacts dry.
» Protect against humidity.
» Protect the charger and the charging
cable for the car from oils, grease, ag-
gressive cleaning agents, thinners or
damage.
» Clean the safety brakes, the brake
drums in the wheel rims weekly or after
contamination with spirit.
» Do not use a high-pressure cleaning
device.
» Do not smoke during the cleaning.

09
DGB
» Reparaturen dürfen nur vom Hersteller
oder vom autorisierten Personal durch-
geführt werden.
» Die Oberflächentemperatur kann sich
durch externe Wärmequellen (z.B.
Sonnenlicht) erhöhen.
» CargoMaster von Zündquellen fern-
halten.
» CargoMaster kann hochempfindliche
elektromagnetische Felder anderer
elektronischer Geräte (z.B. Anti-
Diebstahl-Vorrichtungen) stören.
» Nur AAT Alber Antriebstechnik GmbH
Zubehörteile verwenden.
» Nur AAT Alber Antriebstechnik GmbH
Automatik-Ladegerät verwenden.
» Nach dem Durchlesen Bedienungsan-
leitung sorgfältig aufbewahren.
» Repairs may only be done by the
manufacturer or authorized personnel.
» The surface temperature could
increase due to the influence of
external sources like sunlight.
» Keep the CargoMaster away from
ignition source.
» The CargoMaster may interfere with
other electronic devices‘ sensitive
electro-magnetic fields (e.g. anti-theft
systems in department stores).
» Only use accessories by AAT Alber
Antriebstechnik GmbH.
» Only use the charger of AAT Alber
Antriebstechnik GmbH.
» Store the user‘s manual at an
appropriate place.

10
11
DGB
2 Produktbeschreibung
2.1 Geräteübersicht
10
16
17
3
18
19
24
23
20
21
22
2 Description of the product
2.1 Features of the device

11
DGB
Handgriffe
AUF/AB-Schalter
Geschwindigkeitsregler
Liftfunktion AUF/AB
Rastbolzen
Feststellschraube
Spiralkabel
LED
Einzelstufenschalter
Akku-Pack
Steigeinheit
Laufrad
Sicherheitsbremse
Steigbein mit Steigfuß
Steighebel
EIN/AUS-Schalter I Notaus
Spindel
Zurrgurt
Lastgabel (nur Standard)
Lenkrollen (nur Standard)
Ausleger (nur Standard)
Stützrollen
Stufenzähler
Ösen für Zurrgurt
Handles
UP/DOWN switch
Speed control
Lifting function UP/DOWN
Locking pin
Locking screw
Helix cable
LED
Single step switch
Battery pack
Climbing unit
Main wheel
Safety brake
Climber with climbing foot
Climbing lever
ON/OFF switch I Emergency switch
Spindle
Safety belt
Fork-plate (only standard)
Steering rollers (only standard)
Outrigger (only standard)
Supporting rollers
Step counter with LED
Eyes for the safety belt

12
D
2.2 Technische Daten
Technik C400 (Standard) C400 (Schaufelversion)
Abmessungen
Höhe = min. 1512 mm
max. 1812 mm
Breite = 564 mm
Tiefe = 782 mm
Höhe = min. 1512 mm
max. 1812 mm
Breite = 564 mm
Tiefe = 500 mm
Eigengewicht
CargoMaster = 79,9 kg
Ladegerät = 0,3 kg
Akku-Pack = 4,1 kg
Gesamtgewicht = 84,3 kg
CargoMaster = 77,0 kg
Ladegerät = 0,3 kg
Akku-Pack = 4,1 kg
Gesamtgewicht = 81,4 kg
Hebeleistung 400 kg
Steiggeschwindigkeit 3-8 Stufen/Minute
Reichweite mit einer
Akku-Ladung
8-15 Stockwerke
(entspricht 120-225 Stufen)
Max. Hubhöhe 700 mm
Max. Absenktiefe 210 mm
Max. Treppenstufenhöhe 210 mm
Min. Auftrittstiefe 140 mm
Benötigte Treppenbreite
(gerade Treppen)
Rangierfreiheit 100 mm
(CargoMaster + Transportgut)
Min. Plattformgröße
(U-förmige Treppen)
Abhängig von Körpergröße Bedienperson und
Größe Transportgut
Akkumulatoren 2 x 12 V / 5 Ah (gasdicht)
Gleichstrommotor Antrieb 24 V / 275 W
Gleichstrommotor Lift 24 V / 190 W

13
D
Geräuschangaben Der A-bewertete Schalldruckpegel beträgt
typischerweise unter 70 dB (A)
Lager-/Betriebstempera-
tur: Gerät
0° C bis +60° C / -30° C bis +50°C
Lager-/Betriebstempera-
tur: Akku-Pack
0° C bis +60° C / -30° C bis +50°C
Vibrationsangaben
Der gewichtete Effektivwert der Beschleunigung, dem
die oberen Körpergliedmaße ausgesetzt sind, liegt
typischerweise unter 2,5 m/s2.
Aufkleber Seriennummer Seitlich am Gehäuse
Technische Änderungen dienen dem Fortschritt und bleiben vorbehalten.

14
GB
2.2 Technical data
Technology C400 (Standard) C400 (toe-plate version)
Measurements
Height = min. 1512 mm
max. 1812 mm
Width = 564 mm
Depth = 782 mm
Height = min. 1512 mm
max. 1812 mm
Width = 564 mm
Depth = 500 mm
Weight
CargoMaster = 79,9 kg
Charger = 0,3 kg
Battery pack = 4,1 kg
Total weight = 84,3 kg
CargoMaster = 77,0 kg
Charger = 0,3 kg
Battery pack = 4,1 kg
Total weight = 81,4 kg
Lifting capacity 400 kg
Climbing speed 3-8 steps/minute
Range with one charge of
the batteries
8-15 levels
(equates 120-225 steps)
Max. lifting toe plate 700 mm
Max. lowering toe plate 210 mm
Max. height of step 210 mm
Min. depth of the step‘s
surface
140 mm
Necessary step width
(straight stairs)
Manoeuvring space 100 mm
(CargoMaster + Load)
Min. platform size
(u-shaped stairs)
Depends on the attendant‘s height and
the height of the load
Batteries 2 x 12 V / 5 Ah (sealed lead acid)
Direct current motor - drive 24 V / 275 W
Direct current motor - lift 24 V / 190 W

15
GB
Noise level The device‘s A weighted noise level lies
typically below 70 dB (A)
Storing/operating tempe-
ratur: device
0° C up to +60° C / -30° C up to +50°C
Storing/operating tempe-
ratur: battery pack
0° C up to +60° C / -30° C up to +50°C
Vibrations The weighted RMS value of acceleration the upper
body is exposed to lies typically below 2,5 m/s2.
Sticker serial number On the left side of the housing.
In the interest of progress we reserve the right for technical changes.

16 17
DGB
2.3 Mass-Skizze
min. 1512 mm - max. 1812 mm
782 mm 564 mm
500 mm
Schaufelversion/
Versione con plata
2.3 Dimensioned sketch

17
DGB
2.4 Lieferumfang
Ladegerät inkl. Anleitung
Zurrgurt
Akku-Pack
CargoMaster
2.5 Zubehör
Schaufelablage
verstellbare Handgriffe
Akku-Pack
Schwerlasttreppen
Kfz-Ladeleitung
Steighöhenerweiterung
+ 1,5 mm
2.4 Scope of delivery
Charger incl. instruction
Safety belt
Battery pack
CargoMaster
2.5 Accessory
Rack for the toe plate
Adjustable handles
Battery pack
Stairs for heavy lifting
Charging cable for the car
Increase of climbing height

18 19
DGB
Rückwand
Auagebügel
Auage für runde Behälter
Lastgabel verlängert
Transportvorrichtung für Kopiergeräte
Ankipphilfe
Back wall
Support bow for tall loads
Support plate for round goods
Fork extended
Handling device for copy machines
Tilting aid

19
DGB

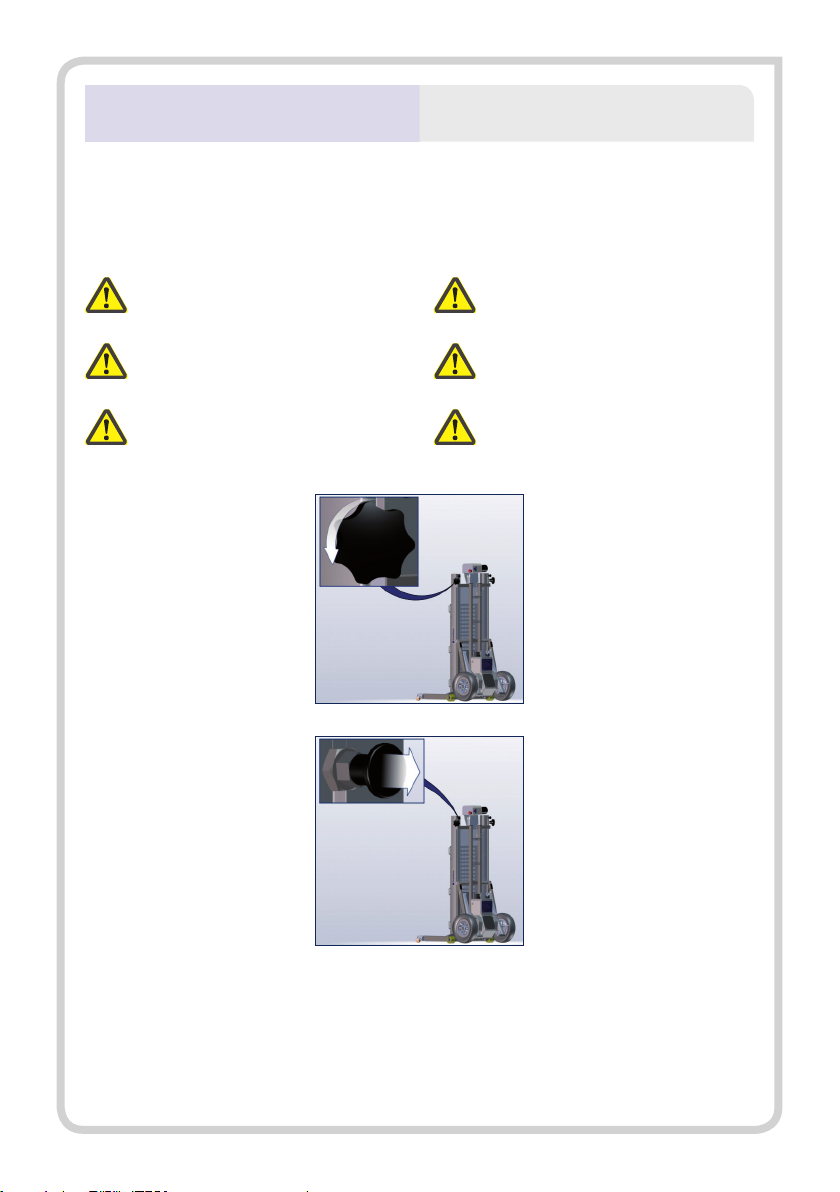

3 Montage
3.1 Handgriffe
WARNUNG - Feststellschrauben
fest anziehen!
HINWEIS - Feststellschrauben
nicht ganz herausdrehen!
HINWEIS - Rastbolzen müssen
einrasten!
Feststellschraube lösen.
Rastbolzen ziehen.
3 Assembly
3.1 Handle
WARNING - Tighten the locking
screws!
NOTE - Do not unscrew the
locking screws all the way!
NOTE - Locking pins must
catch!
Loosen locking screw.
Pull out locking pin.

20 21
DGB

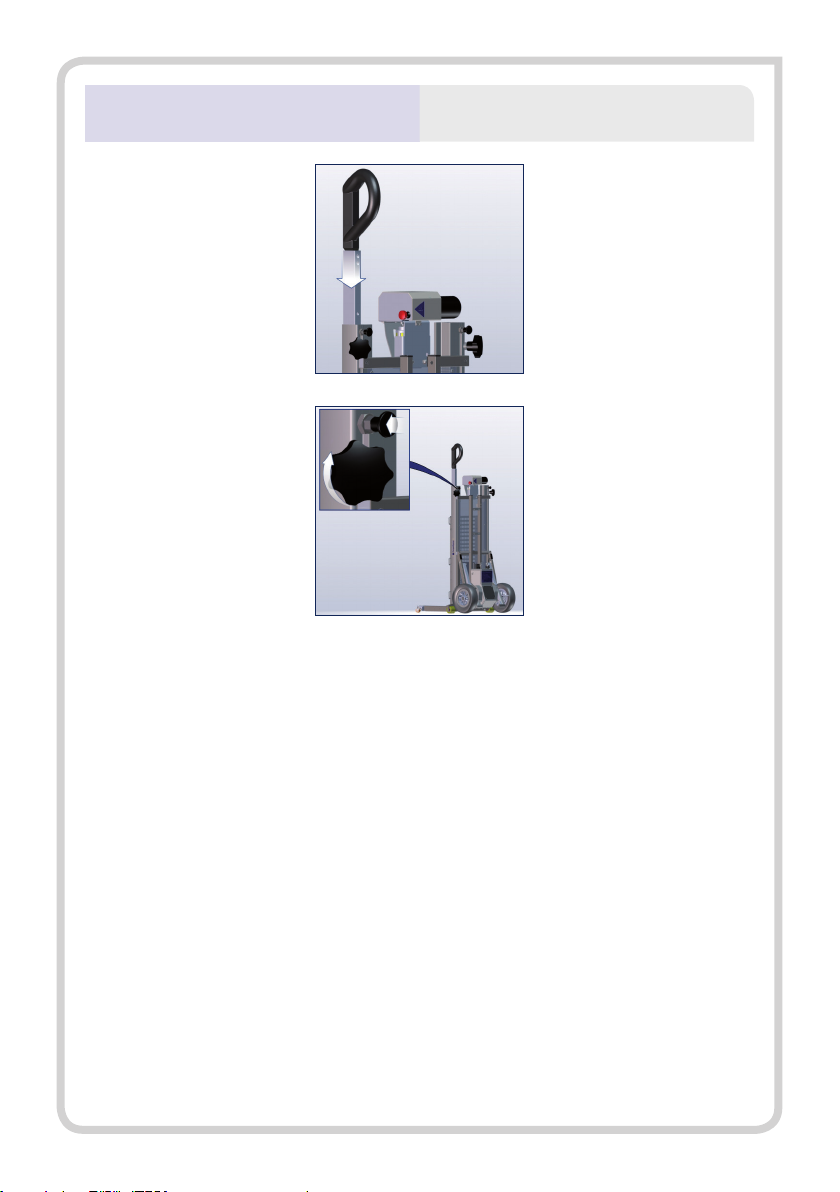

Handgriff einsetzen.
» Handgriff mit Spiralkabel
rechts.
Rastbolzen einrasten und
Feststellschraube anzie-
hen.
Bild 1-4 auf anderen Seite
wiederholen.
Insert handle.
» The handle with the helix
cable goes on the right!
Lock locking pin and
tighten locking screw.
Repeat picture 1-4 on the
other side.
