Abus Security Center TV8760 User manual

1
VGA-Übertragungsystem
Installationsanleitung
VGA Transmission System 7
Installation Guide
Système de transmission VGA 13
Instructions d’installation
Sistema di trasmissione VGA 19
Istruzioni per l'installazione
VGA-overdrachtssysteem 25
Installatieaanwijzingen
VGA overførselssystem 31
Installations Guide
T
V8760

2
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses PROFILINE-VGA-Übertragungssystems. Sie haben ein Produkt erworben, das nach dem
heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!
Dieses VGA-Übertragungssystem ermöglicht Ihnen die verlustfreie Übertragung von Videosignalen über CAT5-Kabel bis zu einer Entfernung von
135m (bei 640x480 Pixeln). Es kann sowohl im privaten als auch im kommerziellen Bereich angewendet werden, z.B. bei Overheadprojektoren,
bei PC-Schulungs-Systemen, in Vorlesungssälen und für den professionellen Auftritt bei Produktshows.
2. Lieferumfang
•2 Stück Sender-/Empfangsmodule für bis zu 135m
•25 cm langes VGA-Kabel
•Montageanleitung
3. Sicherheitshinweise
Öffnen Sie niemals dieses Produkt, um Beschädigungen am Gerät zu vermeiden und Ihren Garantieanspruch nicht zu verlieren.
Das Produkt nur innerhalb des vorgeschriebenen Temperaturbereichs und nur in trockenen Räumen betreiben.Alle Angaben hierzu
finden Sie in den technischen Daten.

3
4. Anschlussplan TV8760
Max. Abstand über CAT 5 STP Kabel
640x480 Pixel (15MHz) 135m
800x600 Pixel (30MHz) 105m
1024x768 Pixel (60Mhz) 75m
1280x1024 Pixel (100MHz) 60m
Achtung: Bei RJ-45-Steckern mit Metallgehäuse muss die Erdungsleitung mit dem Gehäuse verbunden sein. Wenn Sie einen RJ-45-Verbindung-
stecker mit Kunststoffgehäuse verwenden, dann verbinden Sie bitte die Erdungsleitung mit einer Schraube mit einem Abstandsbolzen der SUB-D-
Buchse am Gehäuse des Senders bzw. Empfängers.
135m (max)
Sendermodul Empfängermodul VGA-Display

4

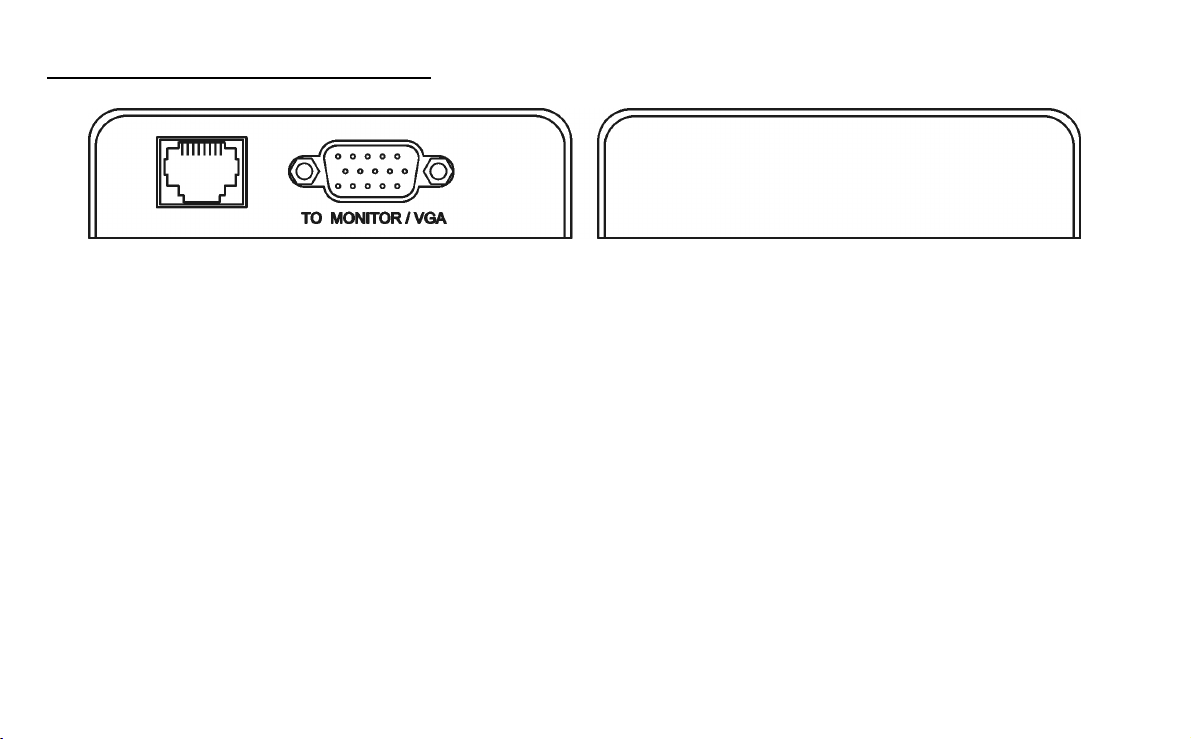

Sendermodul Frontseite Sendermodul Rückseite
4. Anschlussplan TV8760 (Fortsetzung)
Anschlüsse am Sendermodul
TO MONITOR/VGA: Eingang für die VGA-Video-Signale
RJ-45 Ausgang für die Übertragung des gesamten Videosignal über ein CAT 5 STP-Kabel

5
Empfängermodul Frontseite Empfängermodul Rückseite
4. Anschlussplan TV8760 (Fortsetzung)
Anschlüsse am Empfängermodul
RJ-45: : Eingang für die Übertragung des gesamten Videosignals über ein CAT 5 STP Kabel
TO MONITOR/VGA: Ausgangsbuchse für VGA-Signale
Achten Sie darauf, dass Sie die Verbindungsleitung möglichst nicht in der Nähe von spannungsführenden Leitungen verlegen, da dies in seltenen
Fällen zu Interferenzen (schlechte Bildqualität) führt.

6
5. RJ-45 PIN-Belegung der TV8760
6. Technische Daten TV8760
PIN Funktion
1 R Video (rot): Pin 1 (+), Pin 2 (-) „balanced“
2 G Video (grün): Pin 4 (+), Pin 5 (-) “balanced”
3 B Video (Blau) Pin 7 (+), Pin 8 (-) “balanced”.
4 Horizontale Synchr.: Pin 3, Vertikale Synchr.: Pin 6
Umgebung VGA, VESA VP&D 1.0, VIP ver. 2.0
Video 1VssEingangssignal
Hor. und vert. Synchr.: TTL Standard, max. Bandbreite 300kHz
Anwendungen bei: VGA-Monitore, LCD-Bildschirme, Laptops, PCs
Einfügungsdämpfung Weniger als 3dB pro Paar über den Frequenzbereich
Rückflussdämpfung Max. -15dB von DC bis 60Mhz
Eingang: RGB 75 Ohm (DB15 HD) „unbalanced“
Ausgang: RGB 100 Ohm (RJ-45 abgeschirmt) „balanced“
Widerstand
Horiz. und vert. Synchr.: TTL Standard
Übertragungsdistanz 60 – 135m abh. von der Bildauflösung
Kabel für RJ-45 CAT 5 STP abh. von der Ausstattung
Temperaturbereich Arbeitsbereich: 0° C – 50°C, Lagerung: 0° C – 50°C,Luftfeuchtigkeit bis 95%
Maße (HxBxT) 24x110 x77 mm

7
VGA Transmission System
Installation Guide
VGA Übertragungsystem 1
Installationsanleitung
Système de transmission VGA 13
Instructions d’installation
Sistema di trasmissione VGA 19
Istruzioni per l'installazione
VGA-overdrachtssysteem 25
Installatieaanwijzingen
VGA overførselssystem 31
Installations Guide
T
V8760

8
1. Preface
Dear Customer,
Thank you for purchasing this PROFILINE VGA transmission system. This product was designed and built using state-of-the-art technology which
complies with the current standards of domestic and European regulations.
The CE has been proven and all related certifications are available from the manufacturer upon request. To maintain this status and to guarantee
safe operation, it is your obligation to observe these operating instructions.
This VGA transmission system provides you with no-loss transmission of video signals using existing CAT 5 cabling up to a distance of 135m.(at
640x480 Pixels) This system is ideal for classroom video distribution, overhead projector systems, video information displays, PC-training
systems, and tradeshow PC-demo systems.
2. Scope of delivery
•2 transmitter/receiver modules for distances of up to 135m
•25 cm long VGA cable
•Installation instructions
3. Precautions
Never open this product to avoid damaging it and to ensure that your guarantee remains valid.
Operate the camera only within the specified temperature range and in dry rooms. All specifications can be found in the technical data.

9
4. TV8760 connection diagram
Max. distance via CAT 5 STP cable
640x480 Pixels (15MHz) 135m
800x600 Pixels (30MHz) 105m
1024x768 Pixels (60Mhz) 75m
1280x1024 Pixels (100MHz) 60m
Attention: If you use RJ-45-Jack with metal housing, the shield from the connection cable has to be connected with the metal housing. Using
RJ-45-Jack with plastic housing needs essentialy grounding with the housing of the transmitter/receiver. Therefore connect the shielding from the
cable with the screw of the D-SUB from the transmission system.
135m (max)
Transmitter module Receiver module VGA-Display

10

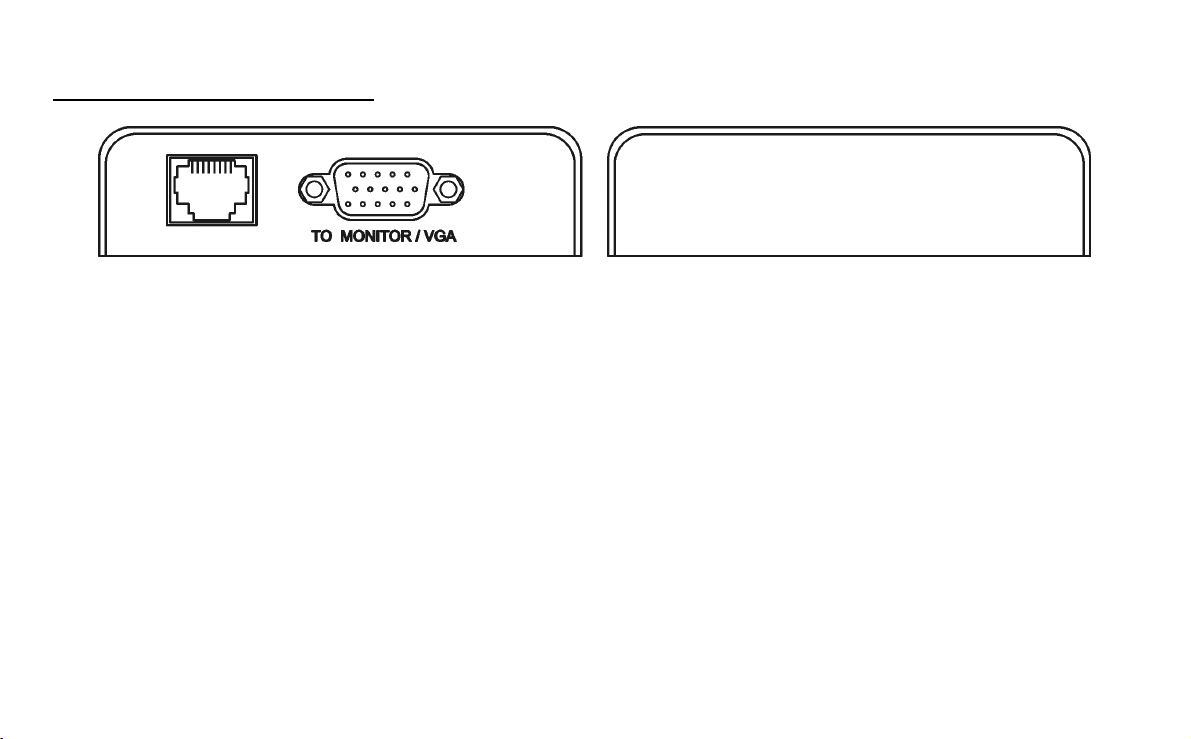

Transmitter module frontside Transmitter module backside
4. TV8760 connection diagram (continued)
Connections at the transmitter module
TO MONITOR/VGA: input VGA-signal
RJ-45 female output transmission of the hole videosignal through CAT 5 STP cable

11

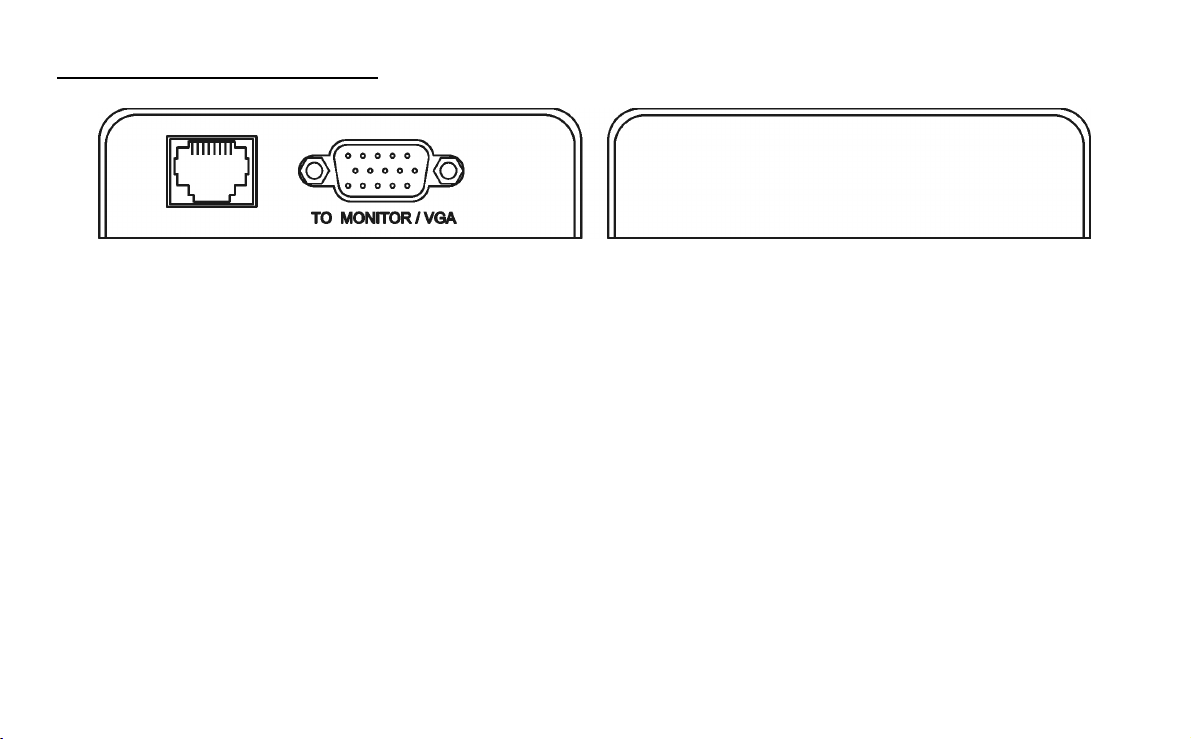

Receiver module frontside Receiver module backside
4. TV8760 connection diagram (continued)
Connections at the receiver module
RJ-45 female: : input transmission of the hole videosignal throgh CAT 5 STP cable
TO MONITOR/VGA: output VGA signal
Make sure that you do not lay the connection line near electrical power lines – in rare cases their proximity may lead to interference (poor picture
quality).

12
5. RJ-45 PIN-define TV8760
6. Technical specifications of TV8760
PIN Funktion
1 R Video (red): Pin 1 (+), Pin 2 (-) balanced
2 G Video (green): Pin 4 (+), Pin 5 (-) balanced
3 B Video (Blue) Pin 7 (+), Pin 8 (-) balanced.
4 Horizontal Sync.: Pin 3, Vertical Sync.: Pin 6
Environment VGA, VESA VP&D 1.0, VIP ver 2.0
Video 1VssInput signals
Horiz. und vert. Sync.: TTL Standard, 300kHz max bandwidth 300kHz
Devices VGA-Monitors, LCD projection screen, Laptops, PCs
Insertion Loss Less than 3dB per pair over the frequency range
Video Signal Return loss Max. -15dB from DC to 60Mhz
input: RGB 75 Ohm (DB15 HD) unbalanced
output: RGB 100 Ohm (RJ-45 shielded) balanced
Impedance
Horiz. and vert. Sync.: TTL Standard
Transmission distance 60 – 135m depend on image resolution
Cable for RJ-45 CAT 5 STP depending on equipment
Temperature operation: 0° C – 50°C, storage: 0° C – 50°C,humidity: up to 95%
Dimensions (HxWxD) 24x110 x77 mm

13
Système de transmission VGA
Instructions d’installation
VGA Übertragungsystem 1
Installationsanleitung
VGA Transmission System 7
Installation Guide
Sistema di trasmissione VGA 19
Istruzioni per l'installazione
VGA-overdrachtssysteem 25
Installatieaanwijzingen
VGA overførselssystem 31
Installations Guide
T
V8760

14
1. Préface
Chère cliente, cher client,
Nous vous remercions d'avoir porté votre choix sur ce système de transmission vidéo à paire torsadée PROFILINE. Vous disposez maintenant d’un
appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant. Pour que cette
conformité persiste et qu’un fonctionnement en toute sécurité puisse être assuré, lire attentivement ces instructions de montage !
En utilisant un câble CAT5, ce système de transmission VGA permet une transmission sans perte de signaux vidéo, sur une distance pouvant
atteindre 135m (résolution 640x480 Pixel). L’utilisation de ce produit est surtout prévue pour les projecteurs Overhead, l’interprétation des
signaux audio et vidéo dans les salles de conférences, et des exposés professionnels basés sur system d’ordinateur
2. Livraison
•2 modules émetteurs/récepteurs d'une portée pouvant atteindre 300m
•Un câble VGA d’une longueur de 25cm l
•Instructions de montage
3. Consignes de sécurité
Ne jamais ouvrir le produit,afin d'éviter tout endommagement de l'appareil et la perte du droit à la garantie.
N'utiliser le produit que dans les limites de températures prescrites et dans des locaux secs.Toutes les informations à ce sujet figurent dans
la fiche technique.

15
4. Plan de branchement du TV8760
Distance max sur un câble CAT5 STP
640x480 Pixel (15MHz) 135m
800x600 Pixel (30MHz) 105m
1024x768 Pixel (60Mhz) 75m
1280x1024 Pixel (100MHz) 60m
Attention: les prises RJ-45 ayant un boîtier métallique doivent être reliées á la masse de l’appareil. Si vous utilisez une prise RJ-45 en plastique,
reliez s.v.p la ligne de la masse avec le boulon de la douille du boîtier de du module émetteur / récepteur.
135m (max)
Module émetteur Module récepteur VGA-Display

16
Face avant du module émetteur Face arrière du module émetteur
4. Plan de branchement du TV8760 (suite)
Raccordement du module émetteur
TO MONITOR/VGA: Entrée du signal Vidéo VGA
RJ-45 Sortie pour la transmission du signal Vidéo complet sur un câble CAT5 STP

17
4. Plan de branchement du TV8760 (suite)
Raccordement du module récepteur
RJ-45: Sortie pour la transmission du signal Vidéo complet sur un câble CAT5 STP
TO MONITOR/VGA: Sortie du signal vidéo
S’assurer que la ligne de transmission n’est pas installée á coté d’un câble électrique. Cela mène rarement á une interférence (mauvaise
qualité d’image)
Face avant du module récepteur Face arrière du module récepteur

18
5. RJ-45 définition des Pins der TV8760
6. Fiche technique TV8760
PIN Fonction
1 R Vidéo (rouge): Pin 1 (+), Pin 2 (-) „équilibré“
2 G Vidéo (vert): Pin 4 (+), Pin 5 (-) “équilibré”
3 B Vidéo (Bleu) Pin 7 (+), Pin 8 (-) “équilibré”.
4 Synchr. Horizontale: Pin 3, Synchr. Verticale .: Pin 6
Environnement VGA, VESA VP&D 1.0, VIP ver 2.0
Vidéo 1VssSignal d’entrée
Synchr. Hor. et vert: TTL Standard, largeur de bande max 300kHz
Utilisation avec: Ecran VGA, Ecran LCD, Laptops, PCs
Absorption insérée Moins de 3 dB
Absorption de réflexion Max. -15dB du courant DC jusqu'à 60Mhz
Entrée: RGB 75 Ohm (DB15 HD) „pas équilibré“
Sortie : RGB 100 Ohm (RJ-45 protégé) „équilibré“
Résistance
Synchr. Horiz. Et vert. : TTL Standard
Distance de
transmission
60 – 135m. dépendante de la résolution
Câble pour RJ-45 CAT 5 STP dépend de l’équipement
Domaine température Fonctionnement : 0° C – 50°C, Stockage 0° C – 50°C, Humidité jusqu’à 95%
Dimension (HxLxP) 24x110 x77 mm

19
Sistema di trasmissione VGA
Installationsanleitung
VGA Transmission System 7
Installation Guide
Système de transmission VGA 13
Instructions d’installation
Sistema di trasmissione VGA 19
Istruzioni per l'installazione
VGA-overdrachtssysteem 25
Installatieaanwijzingen
VGA overførselssystem 31
Installations Guide
T
V8760

20
1. Prefazione
Egregio Cliente,
La ringraziamo per aver acquistato questo sistema di trasmissione VGA PROFILINE. Lei ha acquistato un prodotto realizzato
secondo l’attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali.
La conformità è stata comprovata e le dichiarazioni e la documentazione relative sono depositate presso la ditta produttrice. Al fine di
preservare tale stato e garantire un corretto funzionamento, in qualità di utente, Lei è tenuto ad osservare queste istruzioni per il montaggio!
Questo sistema di trasmissione VGA consente la trasmissione di segnali video senza perdite di informazioni mediante cavo CAT5 fino ad una
distanza di 135m (con 640x480 pixel). Il suo impiego è raccomandato sia in ambiti privati che commerciali, ad es. per i proiettori overhead,
per i sistemi didattici su PC, nelle sale conferenze e per le presentazioni professionali nell’ambito di dimostrazioni di prodotti.
2. Componenti forniti
•2 pezzi modulo trasmissione/ricezione fino a 135m
•cavo VGA da 25 cm
•Istruzioni per il montaggio
3. Norme di sicurezza
Non aprire mai questo prodotto per evitare danni all'apparecchio e per non invalidare la garanzia.
Mettere in funzione il prodotto nei limiti di temperatura indicati e solo in ambienti asciutti.Tutte le indicazioni corrispondenti si trovano
all’interno dei dati tecnici.
