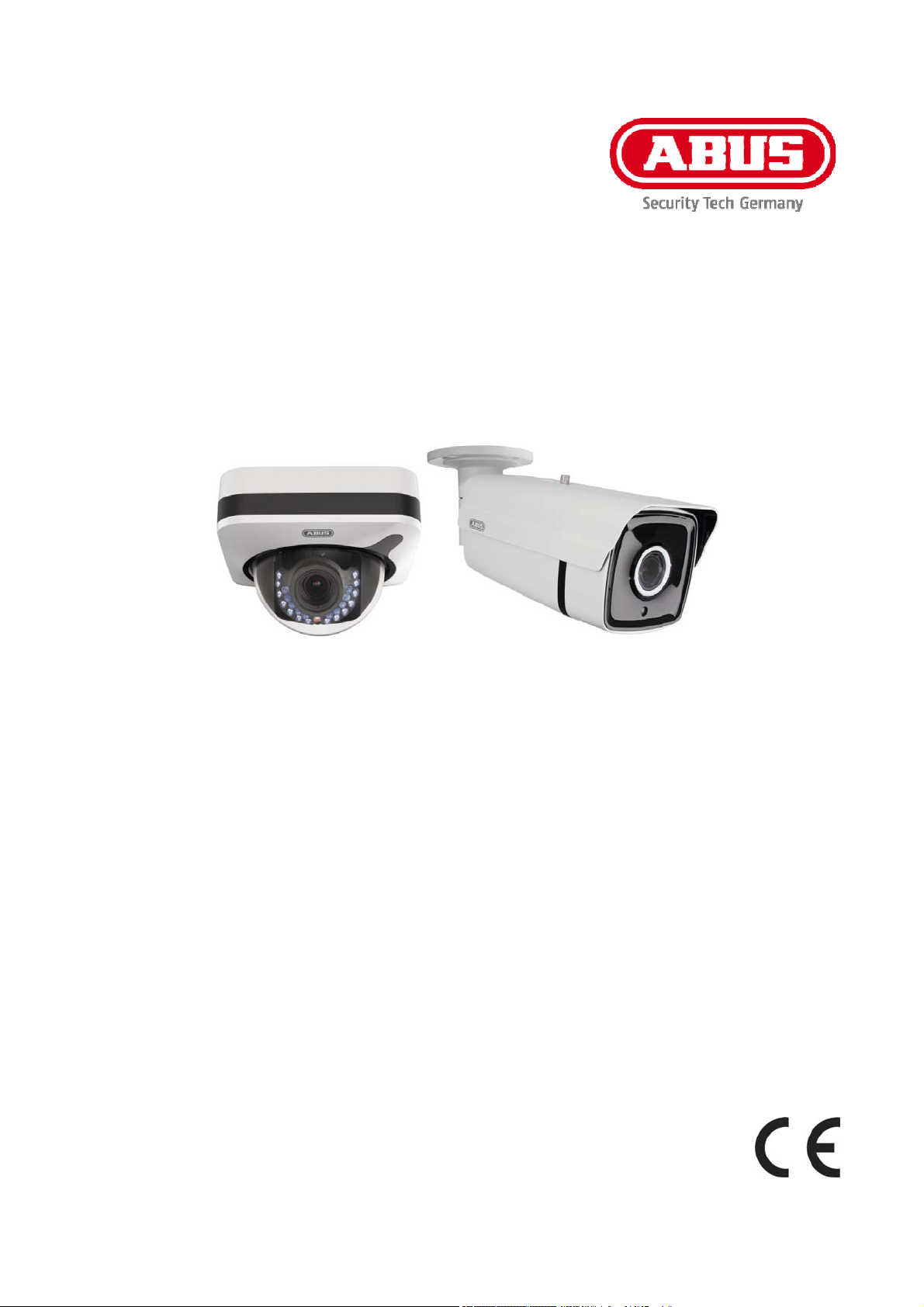

Abus IPCB62520 User manual

IPCB62520 / IPCB64520 / IPCB68520
IPCB72520 / IPCB74520 / IPCB78520
IPCB64620 / IPCB68620
D Bedienungsanleitung Software
 User manual software
 Manuel utilisateur logiciel
 Gebruikershandleiding software
 Brugerhåndbog software
Version 01/2020 (V1.3)

2
D Diese Bedienungsanleitung enthält wichtige
Hinweise zur Inbetriebnahme und
Handhabung.
Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung
zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie im
Inhaltsverzeichnis mit Angabe der
entsprechenden Seitenzahlen auf Seite 7.
 Denne manual hører sammen med dette
produkt. Den indeholder vigtig information
som skal bruges under opsætning og
efterfølgende ved service. Dette skal huskes
også når produkter gives videre til anden part.
Læs derfor denne manual grundigt igennem
også for fremtiden.
Indholdet kan ses med sideanvisninger kan findes
i indekset på side 220.
 These user manual contains important
information for installation and operation. This
should be also noted
when this product is passed on to a third
party. Therefore look after these operating
instructions for future reference!
A list of contents with the corresponding page
number can be found in the index on page 60.
F Ce mode d’emploi appartient à de produit. Il
contient des recommandations en ce qui
concerne sa mise en service et sa
manutention. Veuillez en tenir compte et ceci
également lorsque vous remettez le produit à
des tiers. Conservez ce mode d’emploi afin de
pouvoir vous documenter en temps utile!
Vous trouverez le récapitulatif des indications du
contenu á la table des matières avec mention de
la page correspondante á la page 113.
 Deze gebruiksaanwijzing hoort bij dit product.
Er staan belagrijke aanwijzingen in betreffende
de ingebruikname en gebruik, ook als u dit
product doorgeeft aan derden. Bewaar deze
hendleiding zorgvuldig, zodat u deze later nog
eens kunt nalezen!
U vindt een opsomming van de inhoud in de
inhoudsopgave met aanduiding van de
paginanummers op pagina 168.

3
IPCB62520 / IPCB64520 / IPCB68520
IPCB72520 / IPCB74520 / IPCB78520
IPCB64620 / IPCB68620
Bedienungsanleitung
Software
Version 01/2020 (V1.3)
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung
aufbewahren!

4
D Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
IPCB62520
Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU
sowie RoHS Richtlinie 2011/65/EU.
IPCB64520
Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU
sowie RoHS Richtlinie 2011/65/EU.
IPCB68520
Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU
sowie RoHS Richtlinie 2011/65/EU.
IPCB72520
Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU
sowie RoHS Richtlinie 2011/65/EU.
IPCB74520
Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU
sowie RoHS Richtlinie 2011/65/EU.
IPCB78520
Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU
sowie RoHS Richtlinie 2011/65/EU.
IPCB64620
Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU
sowie RoHS Richtlinie 2011/65/EU.
IPCB68620
Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU
sowie RoHS Richtlinie 2011/65/EU.

5
Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch,
beachten Sie alle Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an Ihren Facherrichter oder Fachhandelspartner!
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch
Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit.
Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und
typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung
Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder
verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses
Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

6
Wichtige Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine
Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Sehr geehrte Kundin, sehr geehrter Kunde,
die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit,
sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam
durch:
 Es sind keine für Sie zu wartenden Teile im Inneren des Produkts. Außerdem erlischt durch das
Öffnen/Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
 Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:
 Nässe oder zu hohe Luftfeuchtigkeit
 Extreme Kälte oder Hitze
 Direkte Sonneneinstrahlung
 Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
 starke Vibrationen
 starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
 Die Kamera darf nicht auf unbeständigen Flächen installiert werden.
Allgemeine Sicherheitshinweise:
 Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw.
könnten für Kinder zu einem gefährlichen Spielzeug werden.
 Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen
nicht in Kinderhand gegeben werden.
 Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
 Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie
keine nicht kompatiblen Produkte an.
 Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte
beachten.
 Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte
das Gerät nicht in Betrieb nehmen!
 Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere
Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).
Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass
alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.
Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor,
sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am
Stromnetz oder an den Hausinstallationen stellen nicht nur eine Gefahr für Sie selbst dar,
sondern auch für andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt
verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden
werden können.

7
Inhaltsverzeichnis
1. BESTIMMUNGSGEMÄßE VERWENDUNG ...................................................................... 9
2. SYMBOLERKLÄRUNG ...................................................................................................... 9
3. MERKMALE UND FUNKTIONEN .................................................................................... 10
4. ERSTINBETRIEBNAHME ................................................................................................ 11
4.1 VERWENDUNG DES ABUS IP INSTALLERS ZUR KAMERASUCHE ...................................... 11
4.2 ZUGRIFF AUF DIE NETZWERKKAMERA ÜBER WEB-BROWSER ......................................... 12
4.3 ERSTPASSWORTVERGABE ............................................................................................ 12
4.4 GENERELLE HINWEISE ZUR VERWENDUNG DER EINSTELLUNGSSEITEN .......................... 13
4.5 VIDEO-PLUGIN INSTALLIEREN ....................................................................................... 13
4.6 STARTSEITE (LOGIN-SEITE) .......................................................................................... 14
4.7 BENUTZERKONTEN UND PASSWÖRTER ......................................................................... 15
4.8 EINBINDUNG DER KAMERA IN ABUS NVR ..................................................................... 16
4.9 EINBINDUNG DER KAMERA IN IPCAM PLUS .................................................................... 16
5. BENUTZERMENÜ „USER“ ............................................................................................. 17
6. ANSICHT UND KONFIGURATIONSMENÜ BENUTZER “MASTER” ............................. 18
6.1 LOKALE KONFIGURATION .............................................................................................. 20
6.2 AUFNAHMEN AUS INTERNEM SPEICHER ANZEIGEN/HERUNTERLADEN .............................. 21
7. ANSICHT UND KONFIGURATIONSMENÜS BENUTZER “INSTALLER” ..................... 23
7.1 LIVE-ANSICHT .............................................................................................................. 23
7.2 SCHNELLHILFE (QUICK HELP) ....................................................................................... 23
7.3 DASHBOARD ................................................................................................................ 24
7.4 SYSTEM ....................................................................................................................... 25
7.4.1 DATUM & UHRZEIT ....................................................................................................... 25
7.4.2 SOMMERZEIT (DST) ..................................................................................................... 26
7.4.3 NETZWERK .................................................................................................................. 26
7.4.3.1 TCP/IP ........................................................................................................................ 26
7.4.3.2 DDNS ......................................................................................................................... 27
7.4.3.3 PORT ........................................................................................................................... 28
7.4.3.4 NAT ............................................................................................................................ 29
7.4.3.5 SNMP ......................................................................................................................... 29
7.4.3.6 FTP ............................................................................................................................ 31
7.4.3.7 ABUS LINK STATION .................................................................................................... 32
7.4.3.8 HTTPS ....................................................................................................................... 33
7.4.3.9 QOS ............................................................................................................................ 33
7.4.3.10 INTEGRATIONSPROTOKOLL ........................................................................................... 34
7.4.3.11 IP-ADRESSFILTER ........................................................................................................ 34
7.4.4 LIZENZINFORMATIONEN ................................................................................................ 34
7.4.5 AKTUALISIEREN & ZURÜCKSETZEN ............................................................................... 34
7.4.6 SONSTIGES .................................................................................................................. 35
7.4.7 KONTAKTE ................................................................................................................... 36
7.4.8 AUTHENTIFIZIERUNG .................................................................................................... 36
7.4.9 SICHERHEIT ................................................................................................................. 37
7.5 VIDEO .......................................................................................................................... 38
7.5.1 VIDEO STREAM ............................................................................................................ 38
7.5.2 BILD ............................................................................................................................ 39
7.5.3 OSD ........................................................................................................................... 40
7.5.4 PRIVATZONEN MASKIERUNG ......................................................................................... 41
7.6 AUDIO ......................................................................................................................... 42
7.7 SPEICHERUNG ............................................................................................................. 42
7.7.1 AUFZEICHNUNGSZEITPLAN ........................................................................................... 42

8
7.7.2 EINZELBILDAUFNAHME ................................................................................................. 43
7.7.3 SPEICHERVERWALTUNG ............................................................................................... 44
7.7.4 NETZLAUFWERK ........................................................................................................... 45
7.8 LOKALE EINSTELLUNGEN .............................................................................................. 45
7.9 ZEITPLÄNE ................................................................................................................... 46
7.10 DETEKTOREN ............................................................................................................... 47
7.10.1 BEWEGUNGSERKENNUNG ............................................................................................ 47
7.10.2 COVER DETECTION ...................................................................................................... 48
7.10.3 ALARMEINGANG ........................................................................................................... 48
7.10.4 SCENE CHANGE DETECTION ........................................................................................ 48
7.10.5 INTRUSION DETECTION................................................................................................. 49
7.10.6 TRIPWIRE DETECTION .................................................................................................. 50
7.11 AUSGÄNGE .................................................................................................................. 51
7.12 BENUTZER ................................................................................................................... 51
7.12.1 BENUTZER VERWALTEN ................................................................................................ 51
7.12.2 ONLINE-BENUTZER ...................................................................................................... 52
7.13 E-MAIL ........................................................................................................................ 52
7.14 EREIGNIS MANAGER .................................................................................................... 54
8. WARTUNG UND REINIGUNG ......................................................................................... 55
8.1 FUNKTIONSTEST ................................................................................................................... 55
8.2 REINIGUNG ........................................................................................................................... 55
9. ENTSORGUNG ................................................................................................................ 55

9
1. Bestimmungsgemäße Verwendung
Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in
Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC).
Eine andere Verwendung als oben beschrieben kann zur Beschädigung des
Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist
nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw.
Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn
Umbauten und/oder Veränderungen am Produkt vorgenommen wurden.
Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch,
bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält
wichtige Informationen für Montage und Bedienung.
2. Symbolerklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die
Gesundheit besteht, z. B. durch elektrischen Schlag.
Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Diese Bedienungsanleitung beschreibt die Software-
Funktionen der Kamera-Browseroberfläche. Für
Informationen zur Hardware-Installation der entsprechenden
Kamera lesen Sie bitte die Kurzanleitung bzw. falls vorhanden
die Hardware-Installationsanleitung.
Die Bedienungsanleitungen in Landessprache als PDF
Dokument finden Sie im Internet unter www.abus.com über
die Produktsuche.

10
3. Merkmale und Funktionen
Bauform Auflösung Objektiv
Brennweite
IR
IPCB62520 Outdoor Tube 2 MPx 2.8 - 12 mm
√
IPCB64520 Outdoor Tube 4MPx 2.8 - 12 mm
√
IPCB68520 Outdoor Tube 8MPx 2.8 - 12 mm
√
IPCB72520 Outdoor Dome 2 MPx 2.8 - 12 mm
√
IPCB74520 Outdoor Dome 4 MPx 2.8 - 12 mm
√
IPCB78520 Outdoor Dome 8MPx 2.8 - 12 mm
√
IPCB64620 Outdoor Dome 4 MPx 2.8 - 12 mm
√
IPCB68620 Outdoor Dome 8MPx 2.8 - 12 mm
√
Die effektive IR Reichweite ist abhängig vom Einsatzort. Licht absorbierende
Oberflächen oder keine IR Licht reflektierende Objekte im Blickfeld
reduzieren die IR Reichweite bzw. bedingen ein zu dunkles Videobild. Ferner
können reflektierende Objekte in direkter Kameranähe (Dachrinne, Wand)
störende Reflektionen des IR Lichtes im Bild zur Fol
g
e haben.
