Abus TV7230 User manual

Schwenk/Neige Netzwerkkamera
Installationsanleitung
Version 2.0
TV7230
TV7240

2
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser Schwenk/Neige-Netzwerkkamera der Eyseo Serie aus dem
Hause Abus Security-Center. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem
heutigen Stand der Technik gebaut wurde.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren
Fachhändler.
Diese Schwenk/Neige-Netzwerkkamera dient zur Überwachung von Objekten. Die aufgezeichneten
Videosignale werden dabei digital, über das angeschlossene Netzwerk, zu einem Computer
übertragen. Die im Rechner installierte Software ermöglicht dabei die zeitgleiche Aufnahme von
maximal 16 angeschlossenen Videosignalen. Die Datenspeicherung unterliegt länderspezifischen
Datenschutzrichtlinien. Über den Internet Explorer erhalten Sie einen weltweiten Zugriff auf die
installierten Kameras (Passwortgeschützt)
Sicherheitshinweise
Der Kontakt der Schwenk/Neige-Netzwerkkamera nebst angeschlossenen Komponenten mit
Feuchtigkeit, z.B. in Kellerräumen u. ä. ist unbedingt zu vermeiden. Eine andere Verwendung als die
zuvor beschriebene kann zur Beschädigung dieses Produkts führen. Darüber hinaus ist dies mit
Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag, etc. verbunden. Das Gerät ist für den
Betrieb über ein Netzteil der Klasse 2 mit 12V Gleichspannung zugelassen. Das gesamte Produkt darf
nicht geändert, geöffnet bzw. umgebaut werden. Der Anschluss an das öffentliche Stromnetz
unterliegt länderspezifischen Regelungen. Bitte informieren Sie sich darüber im Vorfeld.
Zur Vermeidung von Bränden und
Verletzungen beachten Sie folgende
Hinweise:
Befestigen Sie das Gerät sicher an einer
trockenen Stelle im Haus.
Sorgen Sie für eine ausreichende Belüftung.
Setzen Sie das Gerät keinen Temperaturen
unterhalb von 0°C, bzw. über 35°C aus.
Das Gerät wurde nur für die Innenanwendung
gebaut.
Die maximale Luftfeuchtigkeit darf 90% (nicht
kondensierend) nicht übersteigen.
Führen Sie alle Arbeiten im spannungsfreien
Zustand durch.
Bitte beachten Sie folgende
Vorsichtsmaßnahmen, damit Ihr Gerät
einwandfrei funktioniert:
Die Schwenk/Neige-Netzwerkkamera wird
über ein 12V Netzteil mit Gleichspannung
versorgt.
Das Netzteil sollte über eine separat
abgesicherte Leitung mit dem 230VAC
Hausnetz verbunden werden.
Die Anschlussarbeiten an das Hausnetz
unterliegen länderspezifischen Regelungen.
Allgemeines:
Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu Störungen und schlechter
Bildqualität kommen. Lesen Sie sich daher diese Anleitung genau durch und achten Sie bei der
Installation der Anlage auf die genaue Bezeichnung der verwendeten Leitungen und Komponenten.
Technische Änderungen sind jederzeit vorbehalten.

3
Vor Inbetriebnahme des Produkts
Die Inbetriebnahme von Überwachungsanlagen kann in bestimmten Ländern per Gesetz verboten
sein. Diese Schwenk/Neige-Netzwerkkamera ist nicht nur eine für den Web-Betrieb entwickelte
Hochleistungskamera, sondern kann ebenfalls als Teil einer flexiblen Überwachungsanlage eingesetzt
werden. Der Betreiber hat vor der Inbetriebnahme der Anlage sicherzustellen, dass sich die
Überwachung innerhalb der rechtlichen Rahmenbedingungen befindet.
Überprüfen Sie vor der Installation die Ware auf Vollständigkeit (Seite 5: Lieferumfang). Beachten Sie
bitte die Hinweise der Installationsanleitung, bevor Sie die Schwenk/Neige-Netzwerkkamera
installieren. Lesen Sie das Kapitel “Hardwareinstallation” gut durch, und befolgen Sie die dort
gegebenen Hinweise, um Schäden durch fehlerhaften Zusammenbau oder falscher Installation zu
vermeiden. Somit wird sichergestellt, dass das Gerät sach- und ordnungsgemäß für den
vorgesehenen Zweck in Betrieb genommen wird.
Im Anhang A und B finden Sie mögliche Lösungen zur Behebung von häufig auftretenden Fehlern bei
der Installation und Konfiguration.
In der Installationsanleitung werden die unterschiedlichen Einsatzmöglichkeiten der Schwenk/Neige-
Netzwerkkamera beschrieben.
Abschnitte die mit dem Symbol gekennzeichnet sind, weisen den Benutzer auf besonders
wichtige Hinweise hin. Eine Nichtbeachtung dieser Hinweise kann zu Beschädigungen am Gerät
oder zu Verletzungen führen.

4
Inhaltsverzeichnis
Vorwort ................................................................................................................................ 2
Sicherheitshinweise ............................................................................................................... 2
Vor Inbetriebnahme des Produkts ............................................................................................ 3
Inhaltsverzeichnis .................................................................................................................. 4
Lieferumfang......................................................................................................................... 6
Hardwareinstallation............................................................................................................... 7
Erster Zugang zu Netzwerkkamera........................................................................................... 8
Zugriff auf die Netzwerkkamera mit dem Internet Explorer ........................................................... 9
Erstellen eines Passworts zur Vermeidung unbefugten Zugriffs ......................................... 9
Ändern des Administrator-Passworts ........................................................................... 10
Installation des Plug-Ins............................................................................................. 11
Grundlegende Benutzerfunktionen ......................................................................................... 12
Hauptfenster und Kamera-Ansicht............................................................................... 12
Digitaler Zoom und Momentaufnahme ......................................................................... 13
Schwenken/Neigen Steuertasten ................................................................................ 14
Kunden-Einstellungen ............................................................................................... 15
Administrator-Einstellungen................................................................................................... 17
Konfiguration / Video................................................................................................. 17
Schutz der Schwenk/Neige-Netzwerkkamera durch Passwort ......................................... 18
Aufbau einer Überwachungsanwendung ...................................................................... 19
Aktualisieren der Software-Version.............................................................................. 19
Systemkonfiguration............................................................................................................. 20
System.................................................................................................................... 21
Sicherheit ................................................................................................................ 21
Netzwerk ................................................................................................................. 22
WLAN-Konfiguration ................................................................................................. 25
DDNS-Einstellungen ................................................................................................. 27
Zugangsliste ............................................................................................................ 28
Video und Audio ....................................................................................................... 29
Kamera-Steuerung.................................................................................................... 31
Steuerungsbereich ....................................................................................... 31
Voreingestellte Positionen.............................................................................. 31
Bewegungssensor .................................................................................................... 32
Anwendung ............................................................................................................. 33
Medien........................................................................................................ 33
Server......................................................................................................... 34

5
Ereignis....................................................................................................... 35
Parameter ansehen .................................................................................................. 36
Verwaltung .............................................................................................................. 36
Anhang .............................................................................................................................. 37
A. Problembehebung................................................................................................. 37
Status LEDs ................................................................................................ 37
Rücksetzen und Wiederherstellen................................................................... 37
B. Häufig gestellte Fragen.......................................................................................... 38
C. URL-Kommandos ................................................................................................. 40
D. Technische Daten................................................................................................. 67
E. Lizenzhinweise..................................................................................................... 68
F. Hinweise zum BG-Prüfzert “UVV-Kassen” ................................................................ 69

6

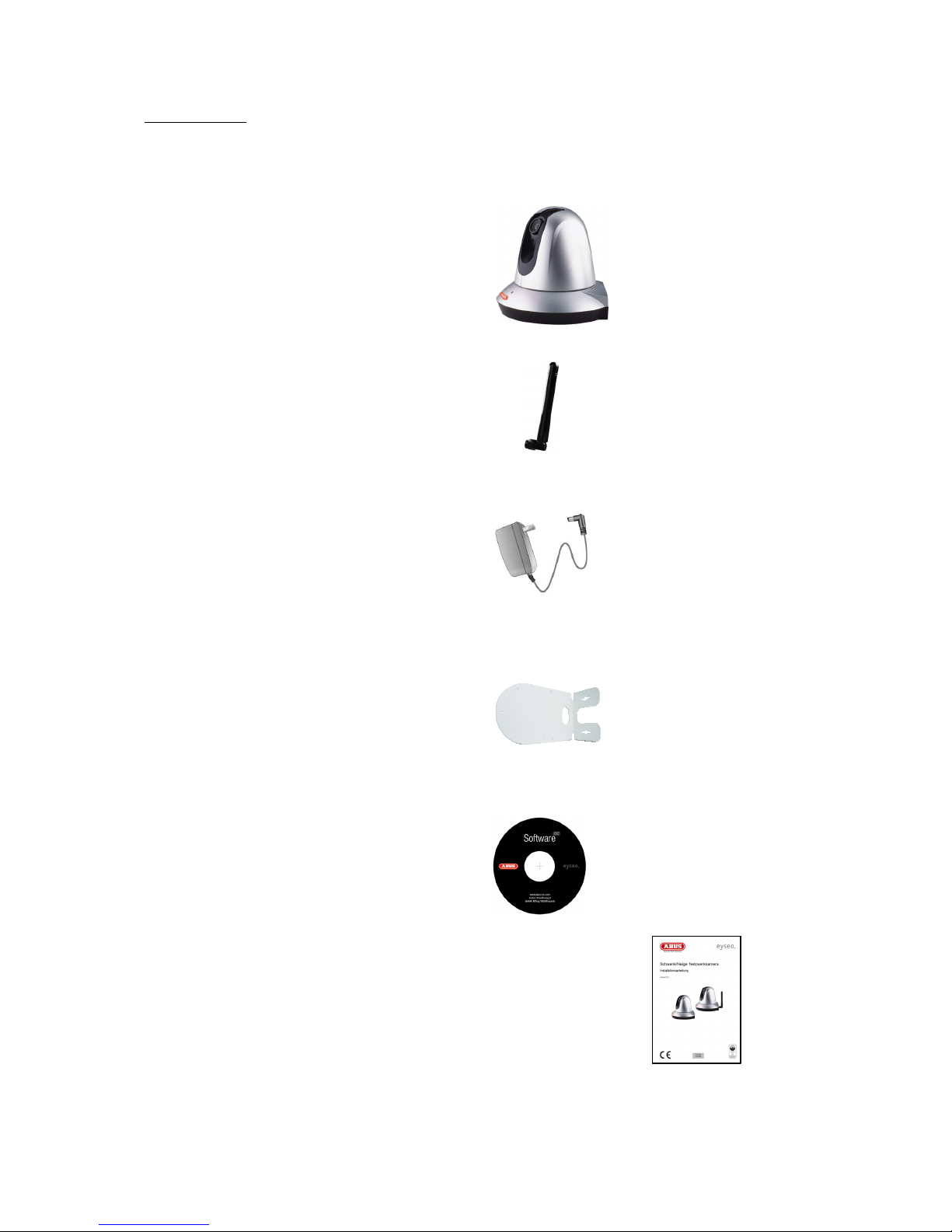

Lieferumfang
Schwenk/Neige-Netzwerkkamera
TV7230/TV7240
Antenne (nur TV7230)
Netzadapter
Wand-/Deckenhalter
Software CD
Installationsanleitung (auf CD)

7
Hardwareinstallation
Beim Einschalten leuchtet die rote LED auf der Vorderseite auf, und anschließend beginnt die
Startprozedur. Während der Startprozedur sind die blaue, die rote und die grüne LED gleichzeitig
aktiv. Dieser Zustand hält solange an, bis eine IP-Adresse vergeben ist. Nachdem die IP-Adresse
vergeben wurde, blinkt die grüne LED einmal pro Sekunde. Hinweise zur Störungssuche finden Sie im
Anhang.
Die Schwenk/Neige-Netzwerkkamera versucht als Erstes, das drahtgebundene Ethernet
anzusprechen. Kann sie dies nicht erreichen, so versucht die Kamera weiter das drahtlose Netzwerk
zu erreichen (WLAN). Während des Such- und Verbindungsprozesses zur drahtlosen Zugangsstation
(Access-Point) blinkt die rote LED der Netzwerkkamera jede Sekunde. Die rote LED bleibt in diesem
Zustand, bis die Verbindung zu einem Access-Point hergestellt ist. Beim Betrieb im WLAN oder
drahtgebundenen Modus blinkt die grüne LED immer einmal pro Sekunde, um die Aktivität
anzuzeigen.
Installation im Ethernet
Stellen Sie sicher, dass die Kamera direkt mit einem PC (cross-link-Kabel) oder über einen
Switch/Hub mit dem Netzwerk verbunden ist. Schließen Sie nun Netzadapter der Kamera an das
Stromnetz an. Wenn die Kamera korrekt mit dem Netzwerk verbunden ist, so leuchtet die blaue LED
an der Vorderseite dauerhaft. Ist kein Netzwerk vorhanden, so schaltet die Kamera in den WLAN-
Modus.
Installation im WLAN
Ist die Kamera mit Spannung versorgt und es ist kein Ethernet-Netzwerk verfügbar, so schaltet die
Kamera in den WLAN-Modus und sucht nach einem Access-Point mit der Bezeichnung „default“.
Diese Bezeichnung wird als SSID (Service Set Identifier) bezeichnet. Wurde ein Access-Point mit
SSID „default“ gefunden, so leucht die LED an der Vorderseite blau.
Wenn die Verbindung mit den Grundeinstellungen (SSID: default) nicht erfolgreich war, so
verbinden Sie die Kamera über ein Kabel mit dem drahtgebundenen Netzwerk und konfigurieren diese
darüber.
Stellen Sie sicher, dass im Lieferumfang alle
Zubehörteile und Artikel, die auf der vorherigen
Liste aufgeführt sind, vorhanden sind. Je nach
Anwendung durch den Benutzer ist ein
Ethernet-Kabel erforderlich. Dieses Ethernet-
Kabel muss den Spezifikationen der UTP-
Kategorie 5 (CAT 5) entsprechen und darf eine
Länge von 100 Metern nicht überschreiten.
Um das Risiko eines elektrischen Schlages zu vermeiden, schließen Sie die Buchse des
Netzadapters zuerst an die Schwenk/Neige-Netzwerkkamera an, bevor Sie den Netzadapter in die
Steckdose einstecken.
Für eine richtige Installation der Peripheriegeräte wenden Sie sich an den Händler.

8
Erster Zugang zu Netzwerkkamera
Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung des Installationsassistenten 2.
Nach dem Start des Assistenten sucht dieser nach angeschlossenen Eyseo Netzwerkkameras und
Videoservern in Ihrem Netzwerk.
Die Standard IP-Adresse der Netzwerkkamera lautet 169.254.0.99.
Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, so erfolgt die Vergabe der IP-Adresse
automatisch, entsprechend Ihrer Netzwerkkonfiguration.
Sie können die Netzwerkdaten der Netzwerkkamera wie z.B. die IP Adresse oder Subnetzmaske
unter [Home / Konfiguration / Netzwerk] direkt abändern, und somit an Ihr Zielnetzwerk
anpassen (z.B. IP=192.168.0.99 / Subnetzmaske = 255.255.255.0).
Für eine Verbindung zur Netzwerkkamera klicken Sie bitte doppelt auf den Listeneintrag in der
Ergebnisliste.
Nach dem Start des Installationsassistenten 2 fügt dieser möglicherweise eine virtuelle IP-
Adresse zu ihren bestehenden Netzwerkeinstellungen des PCs hinzu. Dies hängt davon ab, ob
DHCP in Ihrem Netzwerk aktiviert ist.
Nach Beendigung der Installationsassistenten 2 wird diese virtuelle IP-Adresse wieder entfernt.
Durch diese virtuelle IP-Adresse wird die Erstkonfiguration des Videoservers erheblich erleichtert.
Eine manuelle Konfiguration der IP-Adresse des Netzwerkadapters des PCs ist damit nicht mehr
nötig.

9
Zugriff auf die Netzwerkkamera mit dem Internet Explorer
Erstellen eines Passworts zur Vermeidung unbefugten Zugriffs

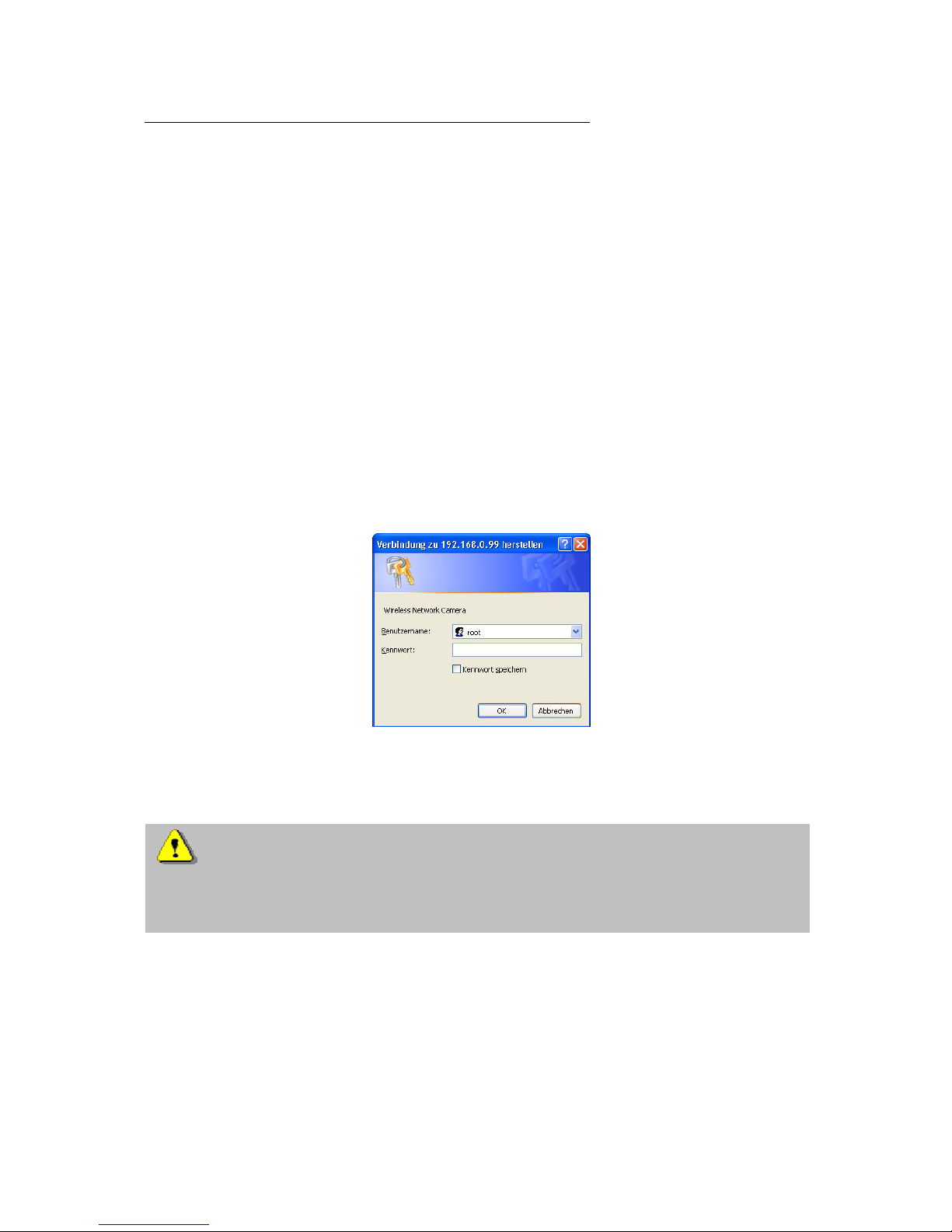

Ab Werk ist in der Schwenk/Neige-Netzwerkkamera kein Administratorkennwort vergeben.
Aus Sicherheitsgründen sollte der Administrator umgehend ein neues Passwort bestimmen. Nach

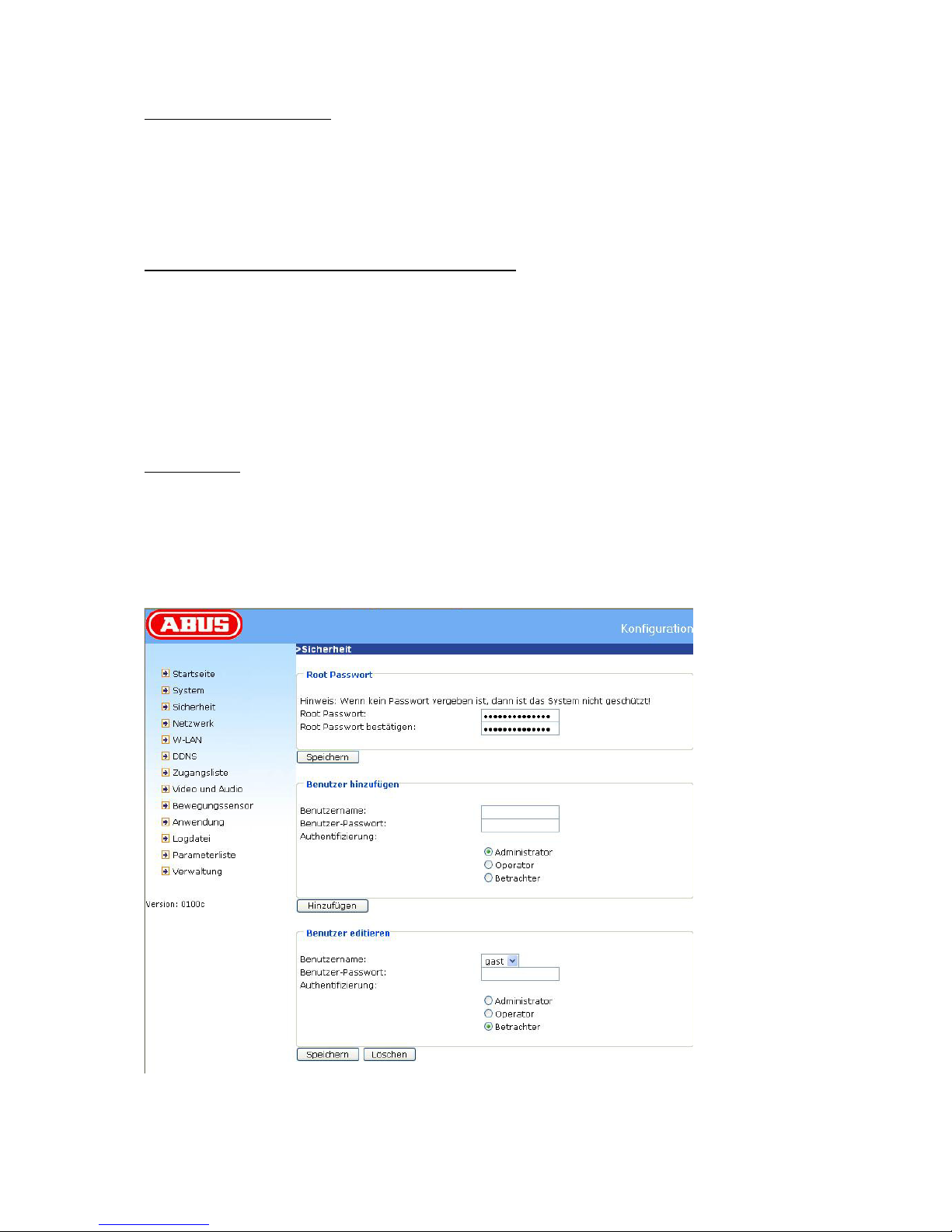

dem Speichern eines solchen Administrator-Passworts fragt die Schwenk/Neige-Netzwerkkamera vor
jedem Zugang nach dem Benutzernamen und dem Passwort. Der Administrator kann insgesamt
zwanzig (20) Benutzerkonten einstellen. Jeder Benutzer hat einen Zugang zur Schwenk/Neige-
Netzwerkkamera, wobei diese Benutzer nicht auf die Systemkonfiguration zugreifen können. Einige
systemkritische Funktionen bleiben allein dem Administrator vorbehalten, wie beispielsweise die
Systemkonfiguration, die Benutzer-Verwaltung und das Aktualisieren von Softwareversionen. Der
Benutzername für den Administrator lautet permanent „root” und ist nicht zu verändern. Nach dem
Ändern des Passworts zeigt der Browser ein Authentifizierungsfenster an und fragt nach dem neuen
Passwort. Nach dem Einstellen des Passworts gibt es keine Möglichkeit, das Administrator-Passwort
wiederherzustellen. Die einzige Option liegt in der Wiederherstellung sämtlicher werkseitig
voreingestellten Parameter.
Für die Eingabe eines Passwortes gehen Sie bitte wie folgt vor:
Öffnen den Internet Explorer und geben Sie die IP-Adresse der Kamera ein (z.B.
<http://192.168.0.99).
Sie werden aufgefordert sich zu authentifizieren:
-> Sie sind nun mit der Schwenk/Neige-Netzwerkkamera verbunden und sehen bereits einen
Videostream.
Anmerkung: Es kann dazu kommen, dass die Sicherheitseinstellungen Ihres PC’s einen
Videostream verhindern. Ändern Sie diese unter dem Punkt „Extras/Internetoptionen/Sicherheit“
auf ein niedrigeres Level ab. Achten Sie vor allem darauf, Active X Steuerelemente und Downloads
zu aktivieren.

10
Ändern des Administrator-Passworts
Klicken Sie nun auf den Punkt „Konfiguration“ und anschließend auf den Punkt „Sicherheit“.
Geben Sie bei dem Punkt „Root-Passwort“ das Passwort des Administrators ein, und bestätigen Sie
dieses unter dem Punkt „Root Passwort bestätigen“.
Klicken Sie auf die Schaltfläche „Speichern“. Das neue Administrator-Kennwort wurde nun gesichert.
Klicken Sie auf den Punkt „HOME“ in der linken Leiste, um die Konfiguration zu verlassen.

11
Installation des Plug-Ins

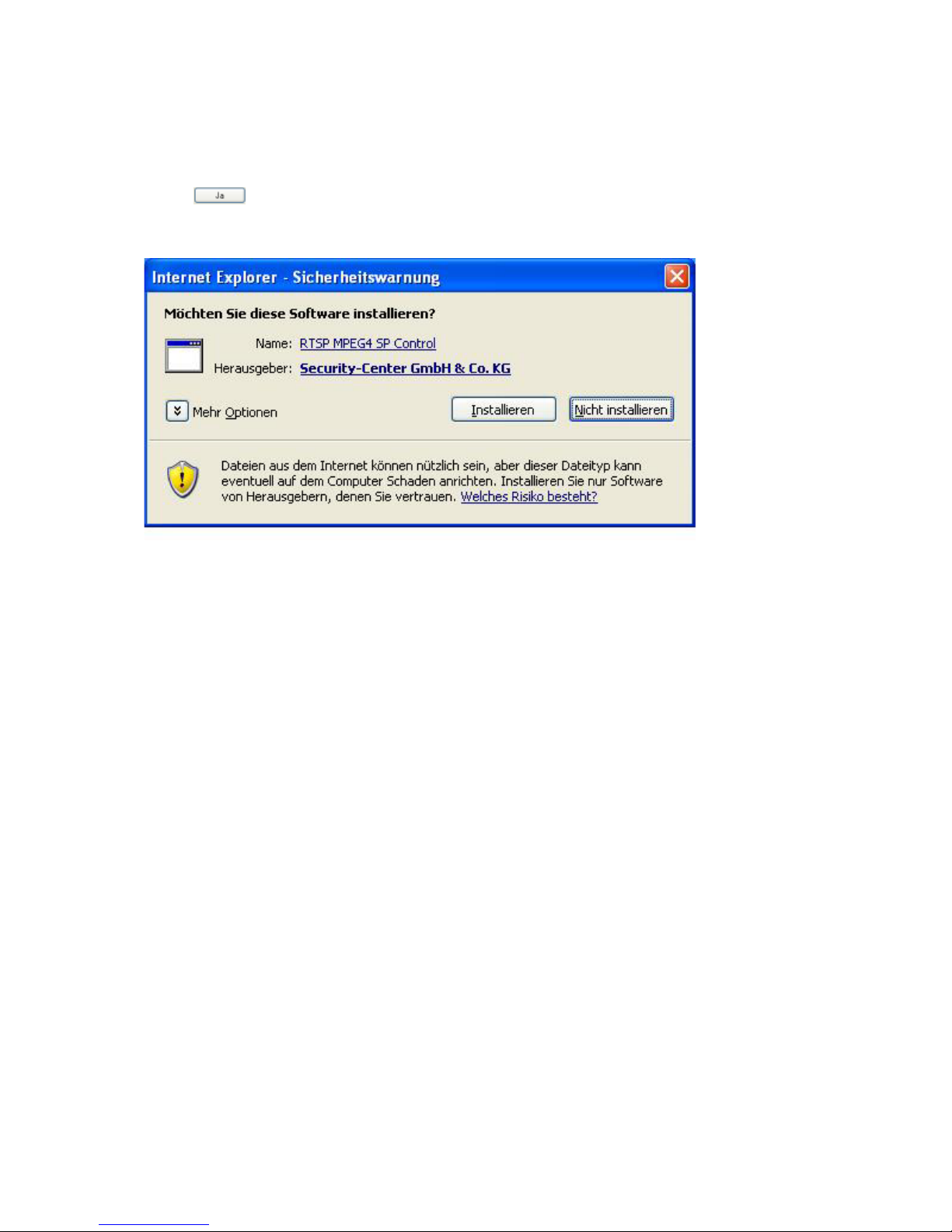

Beim ersten Zugang zur Schwenk/Neige-Netzwerkkamera unter Windows fragt der Web-Browser
nach der Installation eines neuen Plug-Ins für die Schwenk/Neige-Netzwerkkamera. Diese Abfrage
hängt von den Internet-Sicherheitseinstellungen des PC’s des Benutzers ab. Falls die höchste
Sicherheitsstufe eingestellt ist, kann der Computer jede Installation und jeden Versuch einer
Ausführung verweigern. Dieser Plug-In dient zur Videoanzeige im Browser. Zum Fortsetzen kann der
Benutzer auf klicken. Lässt der Web-Browser keine Fortsetzung der Installation zu, öffnen Sie
die Internet-Sicherheits-Einstellungen und reduzieren Sie die Sicherheitsstufe oder wenden Sie sich
an den IT- oder Netzwerk-Administrator.

12
Grundlegende Benutzerfunktionen
Hauptfenster und Kamera-Ansicht

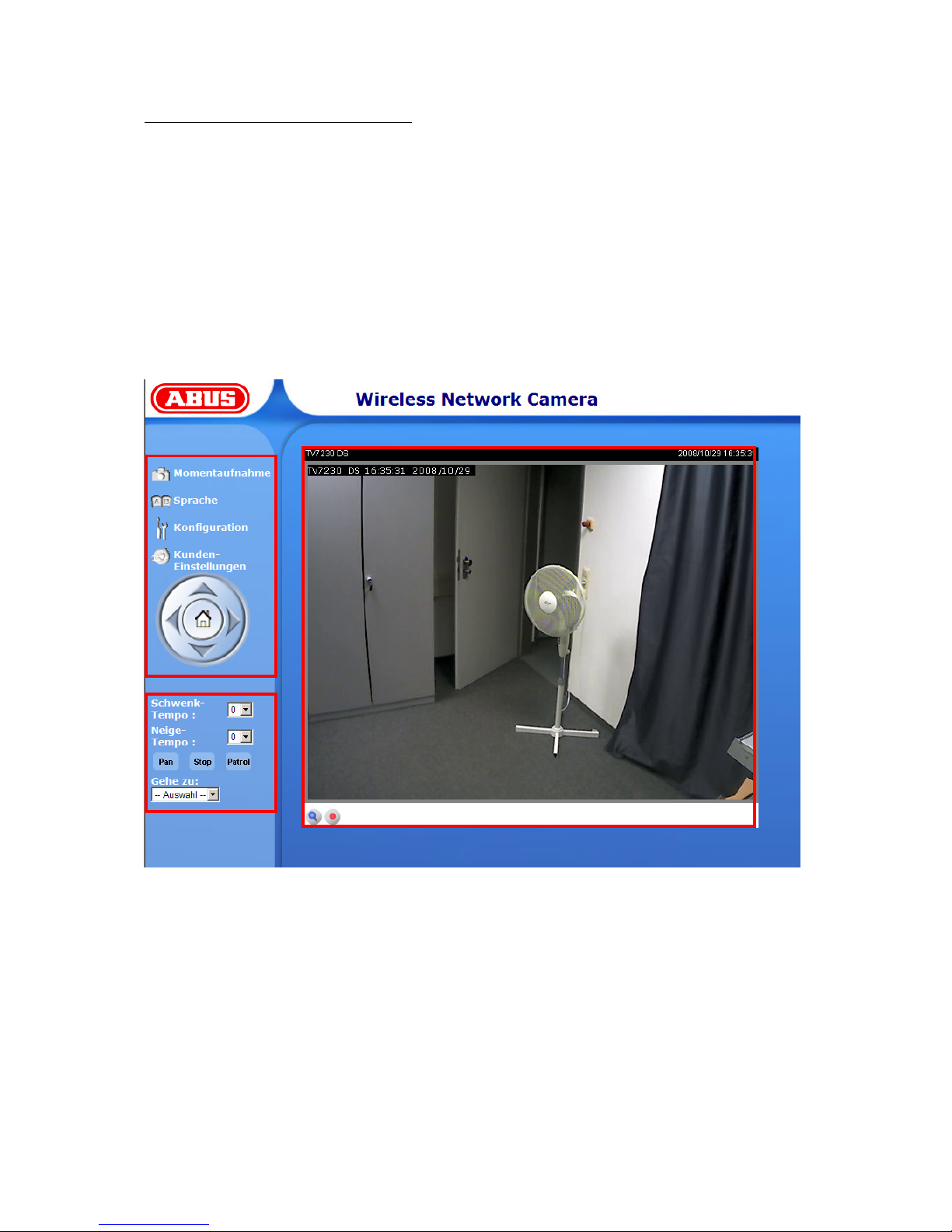

Die Darstellung der Hauptseite besteht aus drei Teilen:
Konfiguration: Über diese Punkte kann die Kamera konfiguriert werden.
Kamera-Ansicht: Videostream der Kamera
Schwenken/Neigen Steuertasten: Über diese Tasten steuern Sie die Blickrichtung der Kamera
Sprache: Ein direktes Ändern der Menüsprache der Kamera ist hier möglich.
Klicken Sie auf die Schaltfläche „Konfiguration“ links neben dem Bildfenster, um zu
Konfigurationsseite zu gelangen.

13
Digitaler Zoom und Momentaufnahme
Klicken Sie auf das Lupen-Symbol unter der Kamera-Ansicht. Danach erscheint das Bedienfeld für
den digitalen Zoom. Deaktivieren Sie das Kästchen „Digitalen-Zoom deaktivieren“ und ändern Sie den
Zoomfaktor mit dem Schieberegler.
Klicken Sie auf . Der Web-Browser zeigt ein neues Fenster an, in dem die
Momentaufnahme gezeigt wird. Zum Speichern klicken Sie bitte entweder das Bild der
Momentaufnahme mit der linken Maustaste und verwenden das Disketten-Symbol, oder verwenden
die Speichern-Funktion nach klicken der rechten Maustaste.
Wiedergabe-Optionen
Play: Eine Betätigung dieser Schaltfläche versucht eine Verbindung zur Netzwerkkamera
herzustellen.
Pause: Ist eine Verbindung hergestellt, so kann diese durch Drücken dieser Taste unterbrochen
werden.
Stop: Bricht die Verbindung zur Netzwerkkamera ab
Wiedergabelautstärke: Hier kann die Lautstärke der über das Mikrofon aufgenommenen Audiodaten
eingestellt werden.
Stumm: Die Audiowiedergabe Kamera wird an diesem PC abgeschaltet.

14

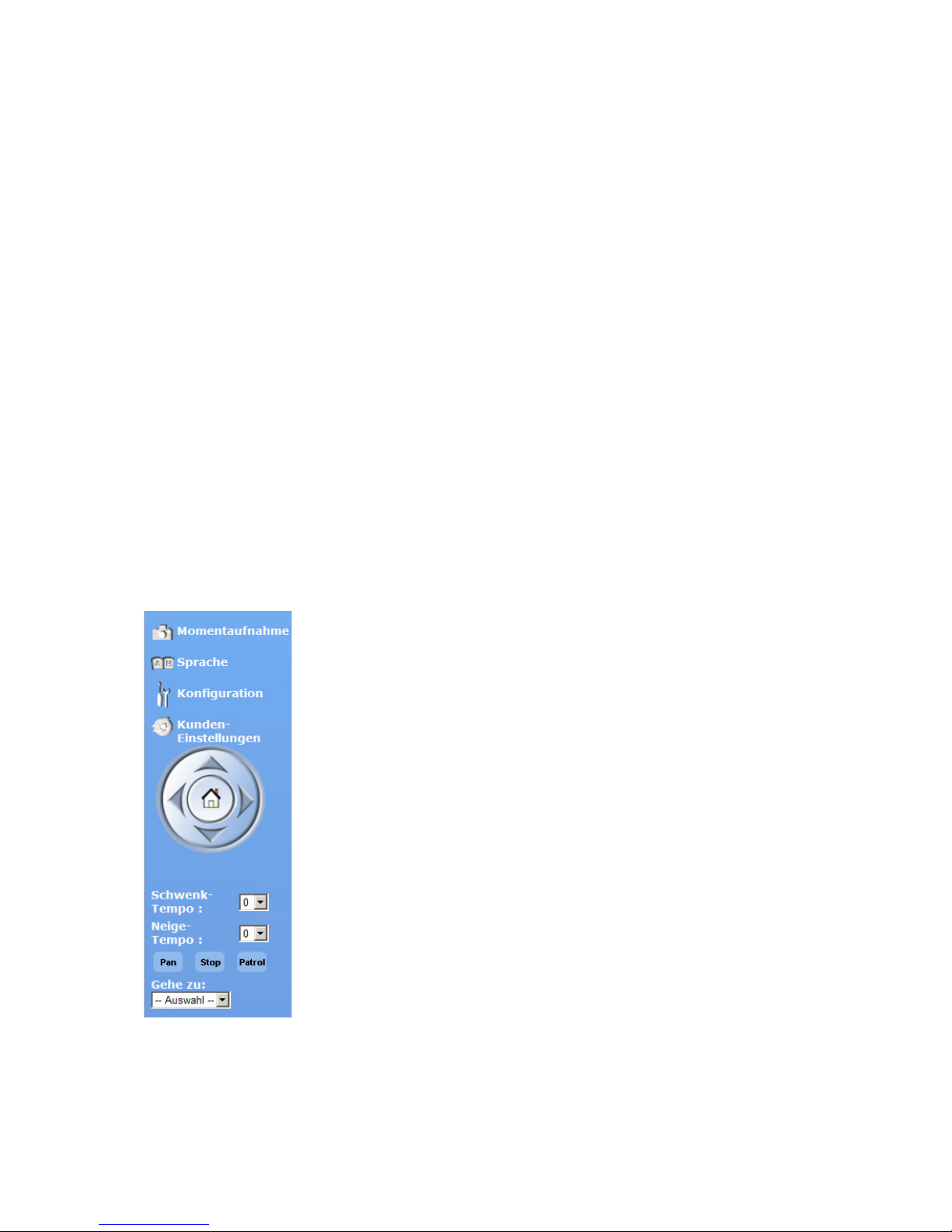

Schwenken/Neigen Steuertasten
Mit Hilfe der Richtungstasten steuern Sie die Blickrichtung der Kamera nach links, rechts, auf und ab.
Über die „HOME“ Taste richtet sich die Kamera auf eine voreingestellte Startposition aus.
Die Blickrichtung der Netzwerkkamera kann weiterhin komfortabler gesteuert werden. Ziehen Sie den
Mauszeiger direkt in das Videofenster und klicken Sie die linke Maustaste. Befindet sich der
Mauszeiger direkt im Mittelpunkt des Videofensters, so wird sich die Blickrichtung nicht ändern.
Befindet sich der Zeiger z.B. leicht links vom Mittelpunkt, so ändert die Kamera den Blickwinkel etwas
nach rechts. Befindet sich der Zeiger oben links, so dreht die Kamera den Blickwinkel nach oben und
nach links.
Gehe zu: Falls der Administrator bereits voreingestellte Positionen gespeichert hat, so können diese
hier ausgewählt und eingestellt werden.
Schwenktempo: Definiert die Schwenkweite pro ausgelöstem Kommando „links“ oder „rechts“.
Neigegetempo: Definiert die Neigeweite pro ausgelöstem Kommando „auf“ oder „ab“.
Schwenk (Pan): Nach Betätigung dieser Schaltfläche dreht die Kamera zur maximalen linken
Position und dann weiter zur maximalen rechten Position. Anschließend kehrt die
Kamera zum Ausgangspunkt zurück.
Patrouille (Patrol): Die Kamera passiert eine Abfolge von ausgewählten, voreingestellten Positionen.
Die Auswahl erfolgt in der Konfiguration im Menü „Kamerasteuerung“. Nach
einem Zyklus kehrt die Kamera zur Ausgangsblickrichtung zurück.
Stop: Stoppt die Auto-Schwenk- und Patrouille-Funktion

15
Kunden-Einstellungen
Beim ersten Zugang zu “Kunden-Einstellung” unter Windows fragt der Web-Browser nach der
Installation eines neuen Plug-Ins. Dieser Plug-In wurde zur Zertifizierung registriert und kann zum
Abändern der Parameter auf der Client-Seite benutzt werden. Zum Installieren des Plug-Ins klicken
Sie auf . Falls der Web-Browser die Fortsetzung des Installationsvorgangs nicht zulässt,
öffnen Sie die Internet-Sicherheits-Einstellungen und reduzieren Sie die Sicherheitsstufe oder wenden
Sie sich an den IT- oder Netzwerk-Administrator.
Auf der Seite Kunden-Einstellungen stehen zwei Einstellungen zur Verfügung. Der Punkt “Media-
Optionen” ermöglicht dem Benutzer die Audio- oder Videofunktion zu deaktivieren. Der Punkt
“Protokoll-Optionen“ ermöglicht die Auswahl eines Verbindungsprotokolls zwischen dem Client und
dem Server. Zwei Protokoll-Optionen stehen zur Optimierung der Anwendung zur Verfügung: UDP
und TCP.
Das UDP-Protokoll ermöglicht eine größere Anzahl Echtzeit Audio- und Videostreams. Einige
Datenpakete können dabei jedoch wegen eines starken Datenaufkommens im Netzwerk verloren
gehen. Bilder könnten dadurch nur unklar wiedergegeben werden. Das UDP-Protokoll wird empfohlen,
wenn keine speziellen Anforderungen gestellt werden.
Im TCP-Protokoll gehen weniger Datenpakete verloren und eine präzisere Videoanzeige wird
garantiert. Der Nachteil dieses Protokolls besteht jedoch darin, dass der Echtzeitstream schlechter ist
als der des UDP-Protokolls.

16
Die Wahl des Protokolls wird normalerweise in folgender Reihenfolge empfohlen: UDP – TCP. Nach
dem erfolgreichen Anschließen der Schwenk/Neige-Netzwerkkamera zeigen die “Protokoll-Optionen”
das gewählte Protokoll an. Das gewählte Protokoll wird im PC des Benutzers registriert und für den
nächsten Anschluss benutzt. Nach einer Änderung der Netzwerkumgebung, oder falls der Benutzer
die Schwenk/Neige-Netzwerkkamera durch den Web-Browser erneut suchen lassen will, wählen Sie
das UDP-Protokoll manuell aus, speichern Sie es und gehen Sie zurück zu HOME, um die Verbindung
erneut herzustellen.
Internet Explorer
Mozilla Firefox
<URL> http://<Netzwerkkamera>/clientset.html
<Netzwerkkamera> ist die IP-Adresse oder der Hostname der Netzwerkkamera.

17
Administrator-Einstellungen
Konfiguration / Video
Die beste Leistung zeichnet sich durch die schnellste Bildwiederholrate mit bester Videoqualität und
mit der geringstmöglichen Netzwerkbandbreite aus. Die drei Faktoren, “Maximale Bildrate”, “Fixe
Bitrate” und “Fixe Qualität” auf der Seite für die Video-Konfiguration stehen miteinander in
Wechselbeziehung.
Mobiler Zugriff auf die Schwenk/Neige-Netzwerkkamera
Viele moderne Mobiltelefone unterstützen den Zugriff auf MPEG4 (Simple Profile)-Videostream und
GSM-AMR-Audiodaten. Durch die begrenzte Bandbreite wird nur eine maximale Auflösung von
176x144 Bildpunkte unterstützt. Der Player zur Wiedergabe des Streams muss MPEG4-Simple Profile
unterstützen (z.B. Packet Video Player).
Für hohe Bildwiederholraten:
Um einen guten visuellen Echtzeiteffekt (mehr als 20 Bilder/s) zu erzielen, muss die
Netzwerkbandbreite groß genug sein. Ist die Netzwerkbandbreite größer als 1 Mbps muss der Wert für
die “Fixe Bitrate” auf 1000Kbps oder 1200Kbps und die “Fixe Qualität” auf die höchste Qualität
eingestellt werden. Im PAL-System beträgt die maximale Bildwiederholrate 25 und im NTSC-System
30 Bilder pro Sekunde. Falls Ihre Netzwerkbandbreite größer als 384Kbps ist, können Sie die Bitrate
je nach Ihrer Bandbreite fixieren und die maximale Bildwiederholrate auf 25 oder 30 fps (Bilder pro
Sekunde) einstellen. Falls sich die Bilder in Ihrer Umgebung stark ändern, so können Sie die
maximale Bildwechselfrequenz auf 20 Bilder pro Sekunde reduzieren, um die Datenübertragungsrate
niedrig zu halten. Dies führt zu einer bessern Videoqualität, wobei das menschliche Auge die
Unterschiede zwischen 20, 25 oder 30 Bilder pro Sekunde nicht wahrnehmen kann. Ist die
Netzwerkbandbreite niedriger als 384 Kbps stellen Sie die “Fixe Bitrate” je nach der Bandbreite ein
und versuchen Sie, die beste Leistung durch Feineinstellung der “maximalen Bildrate“ zu erreichen. In
einem langsamen Netzwerk führt eine höhere Bildwiederholrate zu unscharfen und verzerrten Bildern.
Eine weitere Möglichkeit besteht durch das Wählen der Option “176x144“ in der “Bildgröße”-Option,
um eine bessere Bildqualität zu erzielen, oder “320x240” für eine Großansicht der Bilder. Die Leistung
der Videoqualität wird wegen der Anzahl der Benutzer am Netzwerk etwas variieren. Die Leistung
kann durch eine schlechte Verbindung und durch die Einschränkung des Netzwerk-Bursts
beeinträchtigt werden.

18
Für Bilder mit hoher Qualität:
Zum Erreichen der besten Videoqualität stellen Sie die “Fixe Qualität” auf “Sehr hoch” oder
“Ausgezeichnet” und die “Maximale Bildrate” so ein, damit diese der Bandbreite Ihres Netzwerks
entspricht. Falls Ihr Netzwerk langsam ist und Sie “gebrochene” Bilder erhalten gehen Sie zum TCP-
Protokoll unter “Verbindungstyp” und wählen Sie einen geeigneteren Modus für die Übertragung. Die
Bilder können durch eine Zeitverzögerung wegen einer langsameren Verbindung beeinträchtigt
werden. Diese Verzögerung wird umso länger, je mehr Benutzer am Netzwerk arbeiten.
Für hohe Bildwiederholraten mit Bildern in hoher Qualität:
Falls Sie über ein Breitband-Netzwerk verfügen stellen Sie die “Fixe Bitrate” auf “Mittel” oder besser
ein und lassen Sie die “Fixe Bitrate” unverändert. Sie können die Bandbreite ebenfalls je nach der
tatsächlichen Netzwerkgeschwindigkeit oder der Bildwechselfrequenz einstellen. Beginnen Sie mit 25
Bildern pro Sekunde und reduzieren Sie diese Einstellung, um die beste Leistung zu erzielen. Wählen
Sie jedoch nicht unter 15 Bilder pro Sekunde aus. Wird die Bildqualität nicht verbessert wählen Sie
eine niedrigere Einstellung für die „fixe Bitrate“ aus.
Schutz der Schwenk/Neige-Netzwerkkamera durch Passwort
Root-Passwort
Die Schwenk/Neige-Netzwerkkamera wird ohne Passortvorgabe ausgeliefert. Unter dieser Bedingung
hat jede Person Zugang zur Schwenk/Neige-Netzwerkkamera, einschließlich der Konfiguration,
solange die IP-Adresse bekannt ist. Es ist dringend erforderlich, der Kamera ein Passwort
zuzuordnen, falls andere Benutzer Zugang zur Schwenk/Neige-Netzwerkkamera haben sollen. Geben
Sie ein neues Passwort ein, um den Schutz zu aktivieren. Mit diesem Passwort wird der Administrator
identifiziert.

19
Öffnen von Konten für neue Benutzer:
Wählen Sie unter „Konfiguration“ den Menüpunkt „Sicherheit“ aus. Verwenden Sie nun den Abschnitt
Benutzer hinzufügen.
Fügen Sie dann ein Konto mit Benutzernamen und Passwort für Ihre Mitbenutzer ein. Die
Schwenk/Neige-Netzwerkkamera ermöglicht das Einrichten von zwanzig (20) Konten für andere
Mitbenutzer. Die Kamera prüft dabei nur die Zugriffserlaubnis des entsprechenden Benutzernamens
und Passworts. Damit können mehrere Besucher dasselbe Konto auf verschiedenen Ebenen
gemeinsam benutzen.
Aufbau einer Überwachungsanwendung
Der Administrator kann den eingebauten Bewegungssensor dazu nutzen, Veränderungen im Bild zu
überwachen und zu signalisieren. Dazu können Momentaufnahmen der Ereignisse an eine Email-
Adresse oder an einen FTP-Server gesendet werden. Dazu sind Einstellungen in den
Konfigurationspunkten „Netzwerk“, „Bewegungssensor“ und „Anwendung“ nötig. Umfangreiche
Informationen finden Sie auf den Seiten „Systemkonfiguration“.
Aktualisieren der Software-Version
Der Benutzer kann die neuste Software von der Webseite www.abus-sc.com abrufen. Für das
Aktualisieren der Schwenk/Neige-Netzwerkkamerasoftware steht ein benutzerfreundlicher
Aktualisierungsassistent (Installationsassistent / Upgrade) zur Verfügung. Nur der Administrator kann
die Funktion zur Aktualisierung starten. Zum Aktualisieren des Systems gehen Sie wie nachstehend
beschrieben vor.
1. Laden Sie die Firmware-Datei mit dem Namen xxx.pkg aus dem entsprechenden Produkt-Ordner
herunter.
2. Starten Sie den Aktualisierungsassistenten und befolgen Sie die Anweisungen.
3. Der gesamte Vorgang wird nach einigen Minuten beendet, wonach das System automatisch
neugestartet wird.
Das Aktualisieren der Software-Version ist auch über den Menüpunkt Konfiguration / Verwaltung der
Schwenk/Neige-Netzwerkkamera möglich.
Bei einem Stromausfall während dem Schreibvorgang des Flash-Speichers kann das
Programm im Speicher der Netzwerk-Kamera irreparabel beschädigt werden. Kann die Netzwerk-
Kamera nach dem Update nicht richtig gestartet werden, wenden Sie sich an den technischen
Support Ihres Händlers.

20
Systemkonfiguration
Allein der Administrator hat Zugang zur Systemkonfiguration. Jede Kategorie auf der linken Spalte
wird auf den folgenden Seiten erläutert. Die fettgedruckten Texte stellen die spezifischen Angaben auf
den Options-Seiten dar. Der Administrator kann die URL unter der Abbildung eingeben, um direkt zur
Bildseite der Konfiguration zu gelangen.
<URL> http://<Netzwerkkamera>/setup/config.html
<Netzwerkkamera> ist die IP-Adresse oder der Hostname der Netzwerkkamera.
<URL> http://<Netzwerkkamera>/setup/system.html
<Netzwerkkamera> ist die IP-Adresse oder der Hostname der Netzwerkkamera.
