Abus TVIP11560 User manual

TVIP11560
DBedienungsanleitung
User guide
FNotice d’utilisation
Gebruikershandleiding
Betjeningsvejledning
Instrukcja obsługi
Инструкция по эксплуатации
EManual de instrucciones
IIstruzioni per l’uso
SBruksanvisning
Version 05/2014

D
Diese Bedienungsanleitung enthält wichtige
Hinweise zur Inbetriebnahme und
Handhabung.
Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung
zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie im
Inhaltsverzeichnis mit Angabe der
entsprechenden Seitenzahlen auf Seite 7.
Niniejsza instrukcja obsługi zawiera ważne
wskazówki dotyczące uruchamiania i obsługi.
Pamiętaj o tym, także przekazując produkt
osobie trzeciej. Zachowaj instrukcję do
wykorzystania w przyszłości!
Wykaz treści znajdziesz w spisie treści z
podaniem odpowiednich liczb stron na stronie
327.
This user guide contains important
information on starting operation and using
the device.
Make sure that this user guide is handed over
when the product is given to other persons.
Keep this user guide to consult later.
A list of contents with the corresponding page
number can be found in the index on page 72.
Данная инструкция по эксплуатации
содержит важные указания по вводу в
эксплуатацию иобращению спродуктом.
Примите это во внимание, также при
передаче продукта впользование третьим
лицам.
По этой причине сохраните данную
инструкцию для повторного прочтения!
Вся информация отражена вСодержании с
указанием соответствующих номеров страниц
на Странице 392.
F
Les recommandations contenues dans cette
notice d’utilisation sont importantes pour la
mise en service et l'utilisation du produit.
Nous vous prions de bien vouloir les
respecter. Si vous étiez amené à revendre le
produit, nous vous prions de bien vouloir
transmettre cette notice au nouvel acquéreur.
Nous vous recommandons également de
conserver cette notice d'utilisation afin de
pouvoir la consulter à tout moment.
Vous trouverez le récapitulatif des indications du
contenu á la table des matières avec mention de
la page correspondante á la page 135.
E
Este manual de instrucciones contiene
indicaciones importantes para la puesta en
funcionamiento y para la utilización.
Tenga esto en cuenta, también cuando
transfiera este aparato a terceras personas.
Por este motivo, guarde este manual para
poder consultarlo cuando lo necesite.
El listado de los contenidos figura en el índice
junto a las páginas correspondientes en la página
460.
Deze gebruiksaanwijzing hoort bij dit product.
Er staan belagrijke aanwijzingen in betreffende
de ingebruikname en gebruik, ook als u dit
product doorgeeft aan derden. Bewaar deze
hendleiding zorgvuldig, zodat u deze later nog
eens kunt nalezen!
U vindt een opsomming van de inhoud in de
inhoudsopgave met aanduiding van de
paginanummers op pagina 198.
I
Le presenti istruzioni per l'uso contengono
note importanti sulla messa in funzione e
sull’utilizzo.
Vanno osservate anche in caso di cessione del
prodotto a terzi.
La preghiamo pertanto di conservare le
presenti istruzioni per l'uso in vista di una
consultazione futura.
Un elenco dei contenuti con l'indicazione delle
pagine corrispondenti è riportato nell'indice a
pagina 526.
Denne manual hører sammen med dette
produkt. Den indeholder vigtig information
som skal bruges under opsætning og
efterfølgende ved service. Dette skal huskes
også når produkter gives videre til anden part.
Læs derfor denne manual grundigt igennem
også for fremtiden.
Indholdet kan ses med sideanvisninger kan findes
i indekset på side 262.
S
Denna bruksanvisning innehåller viktiga
anvisningar för idrifttagande och användning.
Dessa anvisningar ska observerad även om
denna produkt överlämnas till tredje part.
Förvara denna bruksanvisning för framtida
referens!
På sidan 591 finns finns en innehållsförteckning
med sidoreferenser.

TVIP11560
Bedienungsanleitung
Version 05/2014
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

4
Deutsch
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu
beziehen unter:
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle
Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder
Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des
Handbuchs angegebenen Adresse mit.
Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und
typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen
am Produkt und an den Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in
Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei
Garantie für den Inhalt dieses Dokuments übernommen.

5
Deutsch
Symbolerklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die
Gesundheit besteht, z.B. durch elektrischen Schlag.
Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Wichtige Sicherheitshinweise
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen
nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die
folgenden Punkte aufmerksam durch:
Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen
die Zulassung (CE) und die Garantie/Gewährleistung.
Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des
Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser
Bedienungsanleitung.
Das Gerät ist für den Innenbereich konzipiert.
Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:
Nässe oder zu hohe Luftfeuchtigkeit
Extreme Kälte oder Hitze
Direkte Sonneneinstrahlung
Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
starke Vibrationen
starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
Die Kamera darf nicht auf unbeständigen Flächen installiert werden.
Allgemeine Sicherheitshinweise:
Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen
nicht in Kinderhand gegeben werden.
Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine
nicht kompatiblen Produkte an.
Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte
beachten.
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere
Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

6
Deutsch
Sicherheitshinweise
1. Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz /12 VDC, 1 A (im Lieferumfang)
Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene
Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie
sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung,
bevor Sie Wartungs- oder Installationsarbeiten durchführen.
2. Überlastung
Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu
einem Brand oder einem Stromschlag führen kann.
3. Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.
Das Gerät ist dabei vom Netz zu trennen.
Warnungen
Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!
1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:
Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.
Verbiegen oder verdrehen Sie das Netzkabel nicht.
Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den
Stecker an.
Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu
verhindern, dass die Kunststoffummantelung schmilzt.
2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:
Öffnen Sie niemals das Gehäuse oder das Netzteil.
Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.
Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie
bitte einen Überspannungsschutz.
3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.
Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass
alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.
Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor,
sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am
Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern
auch für andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt
verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden
werden können.
Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.
Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und
informieren Sie den Lieferdienst.

7
Deutsch
Inhaltsverzeichnis
1. Bestimmungsgemäße Verwendung .....................................................................................................9
2. Lieferumfang...........................................................................................................................................9
3. Merkmale und Funktionen.....................................................................................................................9
4. Beschreibung der Kamera...................................................................................................................10
5. Beschreibung der Anschlüsse............................................................................................................10
6. Montage / Installation...........................................................................................................................11
6.1 Montage der Kamera .............................................................................................................................11
6.2 Ausrichtung der Kamera ........................................................................................................................11
7. Erstinbetriebnahme..............................................................................................................................12
8. Erster Zugang zur Netzwerkkamera...................................................................................................13
9. Passwortabfrage ..................................................................................................................................14
10. Benutzerfunktionen..............................................................................................................................15
10.1 Menüleiste..............................................................................................................................................15
10.2 Live-Bildanzeige.....................................................................................................................................16
10.3 Audio / Video-Steuerung........................................................................................................................16
11. Wiedergabe ...........................................................................................................................................17
12. Konfiguration........................................................................................................................................18
12.1 Lokale Konfiguration ...............................................................................................................................18
12.2 Basiskonfiguration...................................................................................................................................19
12.3 Weiterführende Konfiguration .................................................................................................................20
12.3.1 System .................................................................................................................................................20
12.3.1.1 Geräteinformation .............................................................................................................................21
12.3.1.2 Zeiteinstellungen...............................................................................................................................22
12.3.1.3 Wartung.............................................................................................................................................23
12.3.1.4 Sommerzeit.......................................................................................................................................25
12.3.1.5 Service ..............................................................................................................................................26
12.3.2 Netzwerk ..............................................................................................................................................27
12.3.2.1 TCP/IP...............................................................................................................................................28
12.3.2.2 Port....................................................................................................................................................30
12.3.2.3 DDNS................................................................................................................................................31
12.3.2.4 W-LAN...............................................................................................................................................34
12.3.2.5 UPnP™ .............................................................................................................................................36
12.3.3 Video / Audio........................................................................................................................................37
12.3.3.1 Video.................................................................................................................................................38
12.3.3.2 Audio.................................................................................................................................................39
12.3.4 Bild .......................................................................................................................................................40
12.3.4.1 Anzeigeeinstellungen........................................................................................................................41
12.3.4.2 OSD-Einstellungen ...........................................................................................................................44
12.3.4.3 Text-Overlay......................................................................................................................................45
12.3.4.4 Privatzonen-Maskierung ...................................................................................................................46

8
Deutsch
12.3.5 Sicherheit .............................................................................................................................................47
12.3.5.1 Benutzer............................................................................................................................................48
12.3.5.2 IP-Adressfilter....................................................................................................................................49
12.3.6 Ereignisse ............................................................................................................................................50
12.3.6.1 Bew.-Erkennung ...............................................................................................................................51
12.3.6.2 Alarmeingang....................................................................................................................................53
12.3.6.3 Alarmausgang...................................................................................................................................55
12.3.6.4 E-Mail................................................................................................................................................57
12.3.6.5 Schnappschuss.................................................................................................................................59
12.3.6.6 Anderer Alarm...................................................................................................................................60
12.3.7 Speicherung.........................................................................................................................................62
12.3.7.1 Aufzeichnungszeitplan......................................................................................................................63
12.3.7.2 Speicherverwaltung ..........................................................................................................................65
13. Protokoll................................................................................................................................................66
14. Wartung und Reinigung.......................................................................................................................67
14.1 Wartung..................................................................................................................................................67
14.2 Reinigung...............................................................................................................................................67
15. Entsorgung ...........................................................................................................................................67
16. Technische Daten.................................................................................................................................68

9
Deutsch
1. Bestimmungsgemäße Verwendung
Mit der WLAN 720p Innenkamera mit Alarmfunktion wird eine leistungsfähige Überwachung realisiert. Die
Kamera ist für die Installation im Innenbereich konzipiert. Die Kamera lässt sich kabellos über WLAN in ein
Netzwerk einbinden und verfügt über einen integrierten Lautsprecher, der im Alarmfall einen lauten Ton von
sich geben kann.
Der Lautsprecher und das eingebaute Mikrofon ermöglichen zudem eine Two-way-Audio-Kommunikation
über das Webinterface der Kamera mittels eines angeschlossenen Mikrofons am Computer. Durch den
Alarmausgang können externe Alarmgeber, z. B. eine Sirene oder ein Licht, angesteuert werden, die im Fall
einer Detektion reagieren. Durch PoE (Power over Ethernet) besteht die Möglichkeit, die Kamera über das
Netzwerkkabel mit Strom zu versorgen –das Verlegen zusätzlicher Kabel entfällt somit.
Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.
2. Lieferumfang

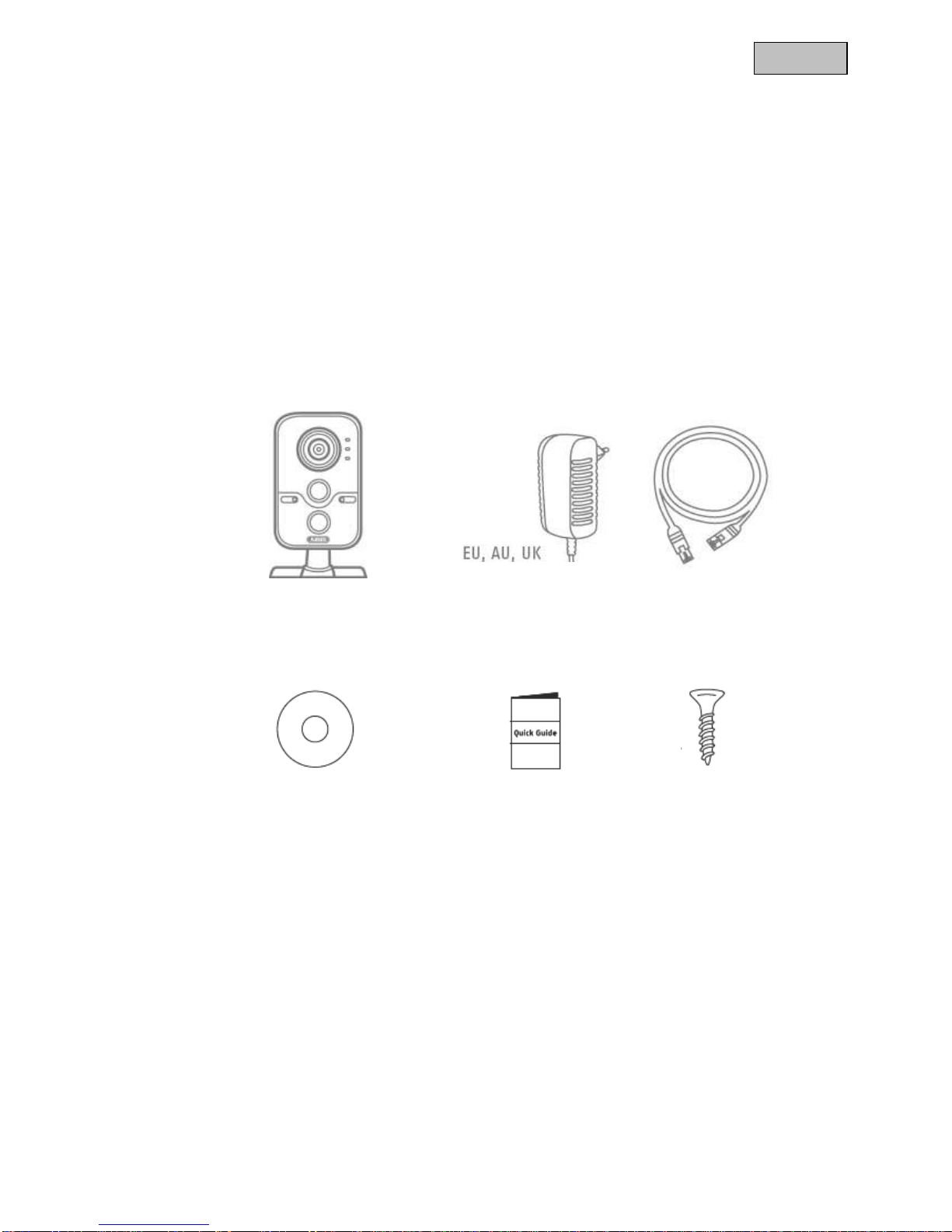

WLAN 720p Innenkamera mit
Alarmfunktion
Netzteil
1m Netzwerkkabel
CD
Kurzanleitung
Befestigungsmaterial
3. Merkmale und Funktionen
Kompakte Tag/Nacht WLAN-Alarmkamera für Überwachungsaufgaben im Innenbereich
Hohe detailgetreue Auflösung, dank 1280 x 720 Pixel bei 25 Bildern/Sekunde
Mit integriertem Lautsprecher, der im Alarmfall einen lauten Ton von sich geben kann
Bewegungserkennung durch Passiv-Infrarot-Sensor
Integrierte IR LED, die bei Dunkelheit aktiviert wird
Internet- und Handyzugriff auf Livebilder via IPCam App und Browser
Versenden von Bildern via E-Mail
Integrierter Micro-SD-Karten-Slot zur internen Datenspeicherung als Back Up Lösung
Mit Alarmausgang zum Ansteuern eines externen Alarmgebers (z.B. Sirene, Licht)
Mit Alarmeingang zum Anschließen eines externen Signalgebers (Türkontakt, Lichtschranke)

10
Deutsch
4. Beschreibung der Kamera
5. Beschreibung der Anschlüsse
