User Manual Cooker Hood
DL8560-M

2
DE
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE....................................................................................................................................3
CHARAKTERISTIKEN.........................................................................................................................................................4
MONTAGE............................................................................................................................................................................6
BEDIENUNG........................................................................................................................................................................9
WARTUNG.........................................................................................................................................................................10

3 DE

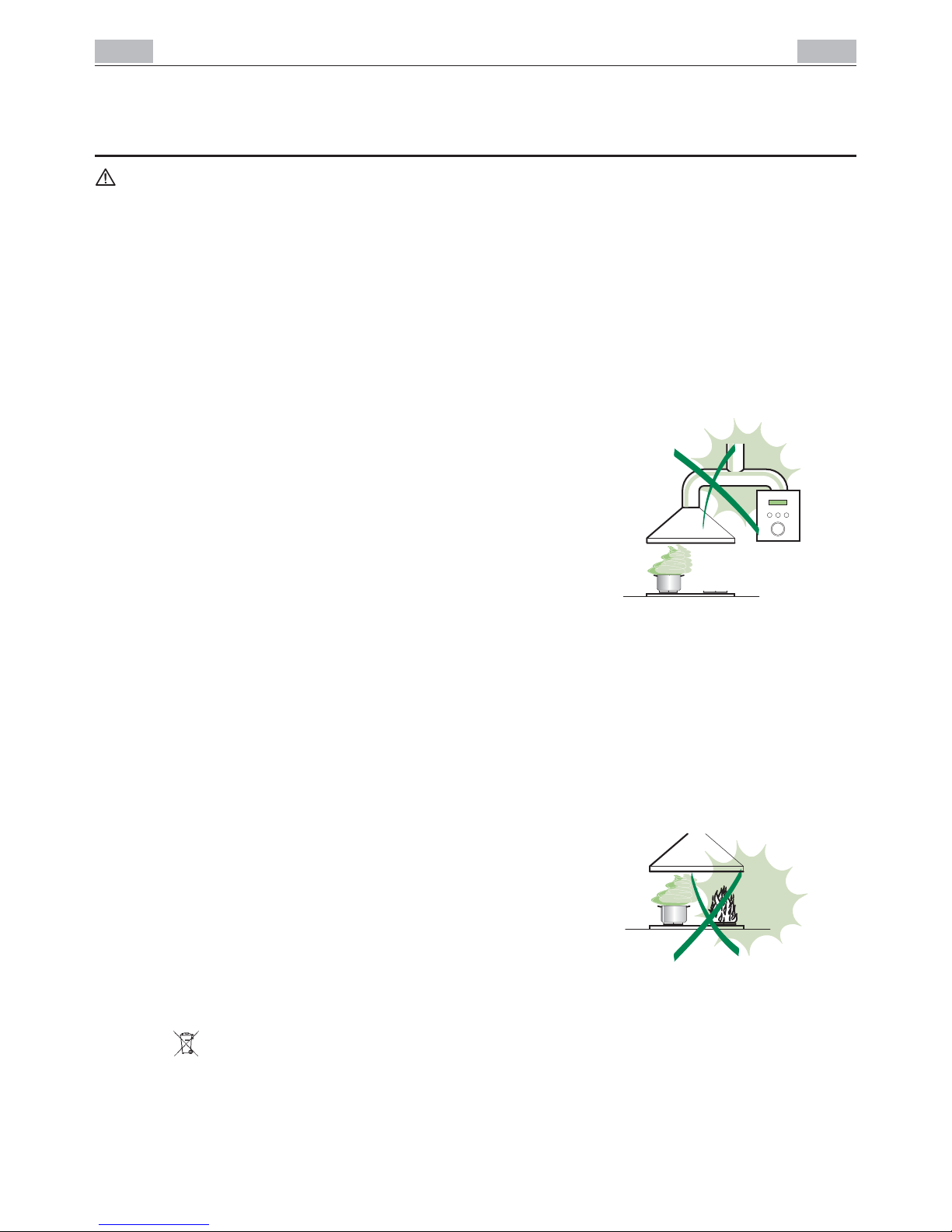

EMPFEHLUNGEN UND HINWEISE
Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist mög-
lich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr
Gerät zutreffen.
FÜR DEN KÜCHENMÖBEL-MONTEUR
• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemä-
ße Montage zurückzuführen sind.
• Der minimaleSicherheitsabstand zwischen Kochmuldeund Haubemuss 650 mm
betragen (einige Modelle können an einer geringeren Höhe installiert werden, be-
ziehen Sie sich dazu auf denAbsatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren ange-
brach-ten Schild übereinstimmt.
• DasAbluftrohr der Haube muss beiAbluftbetrieb einen Durchmesser von Mindes-
tens 120 mm aufweisen. DieAbluftstrecke muss so kurz wie möglich sein.
• Die Haube darf nicht in einen Rauch- oderAbgasschornstein eingeleitet werden.
• DergemeinsamegefahrloseBetriebvonkamingebundenenGerätenundDunstab-
zugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung durch eine ge-
eignete Zuluftöffnung von ca. 500-600 cm2 von außen belüftet sind.
FÜR DEN BENUTZER
• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und
zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Kochstellen müssen bei Betrieb stets abgedeckt sein. Unbedingt zu vermeiden
sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: über-
hitz-tes Öl kann sich entzünden.
• Keine flambierten Speisen unter derAbzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychi-
schen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfah-
rung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit ver-
antwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet
werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf
keinen Fall mit dem Gerät spielen.
WARTUNG
• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube
unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abge-
schaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum
Aus-tauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenfläche empfehlen wir ein feuchtes Tuch und mildes
Spülmittel.
DasSymbol aufdemProduktoderseinerVerpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln
ist,sondern an einemSammelpunkt fürdas Recycling vonelektrischen und elektronischen Geräten abgegebenwerden muss. DurchIhrenBeitrag
zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmen-schen. Umwelt und Gesundheit werden
durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr
oder dem Geschäft, in dem Sie das Produkt gekauft haben.

4
DE
CHARAKTERISTIKEN

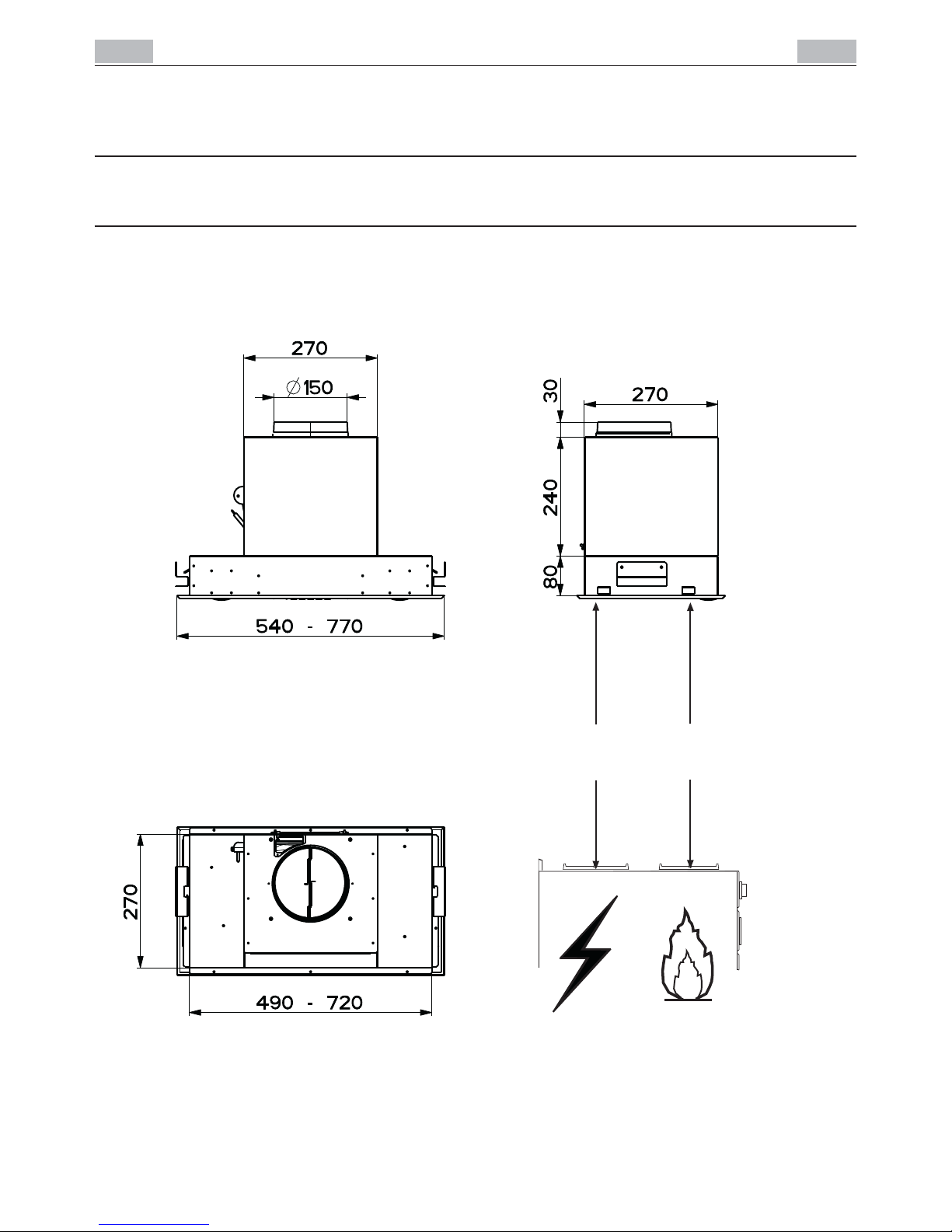

Platzbedarf
Min.
650mm
Min.
650mm

5 DE
Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse-
gruppe, Filter
8 1 Luftleitgitter Luftaustritt
9 1 Anschlussflansch ø 150-120 mm
10 1 Flansch mit Ventil ø 150 mm
Pos. St. Montagekomponenten
7.1 2 Befestigungswinkel Haubenkörper
12a 10 Schrauben 3,5 x 16
12e 2 Schrauben 2,9 x 12,7
St. Dokumentation
1 Bedienungsanleitung 12a
12a
7.1
12a
7.1
12e
8
9
10

6
DE
MONTAGE

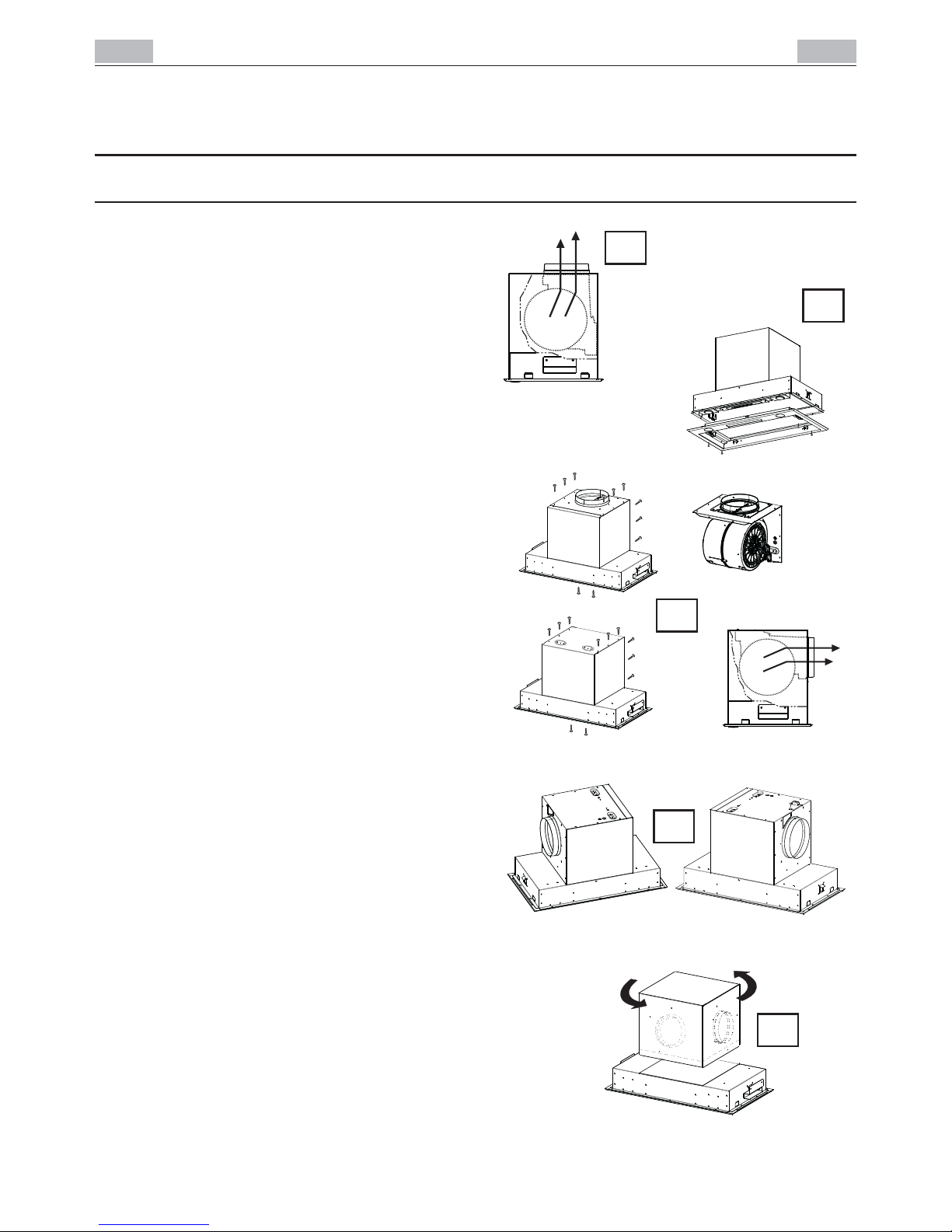

Installation Luftauslass-Modus
• Die Haube ist mit einem System ausgestattet,
welches die Ausrichtung des Luftauslasses er-
möglicht.
• Im Augenblick der Installation befindet sich der
Luftauslass der Haube oben (Abb.1).
• Um die Position des Luftauslasses zu verändern,
das Komfort-Paneel ausbauen (siehe Absatz der
Wartung).
• Die Fettfilter ausbauen (siehe Absatz der War-
tung).
• Das Profil ausbauen, indem die 4 Schrauben
gelöst werden, die es an der Haube befestigen
(Abb.2).
• Eventuelle Aktivkohlefilter ausbauen (siehe Ab-
satz der Wartung).
• Nachdem die 6 oberen und die 6 hinteren Schrau-
ben, sowie die beiden Schrauben im Innern der
Haube gelöst wurden, kann die Motoreinheit mit
dem befestigten Winkel gedreht und der Luftaus-
lass seitlich angeordnet werden (Abb.3).
• Um den Luftauslass in die verschiedenen Rich-
tungen auszurichten (Abb.4), die Befestigungs-
schrauben lösen, welche den oberen Teil mit dem
Motor an der übrigen Haube befestigen.
• Den oberen Teil nach Wunsch nach rechts oder
links drehen und die zuvor ausgebauten Schrau-
ben von Innen wieder festschrauben (Abb.5).
• Das Profil mit den 4 zuvor ausgebauten Schrau-
ben wieder befestigen.
• Die Filter wieder einbauen.
• Das Komfort-Paneel wieder einbauen.
1
2
3
4
5

7 DE
Bohrung derAuflagefläche und Montage der Haube
• Die Haube kann direkt an der Unterseite der Hän-
geschränke (mindestens 650 mm von der Koch-
mulde entfernt) mit seitlichen Schnapphalterun-
gen und den mitgelieferten Schrauben befestigt
werden.
• An der Unterseite des Hängeschranks eine Aus-
sparung anbringen (Abb.1), wobei ein Abstand
von mindestens 20 mm von der Front eingehalten
werden muss.
• Die beiden Haltewinkel (Abb.2) der Haube mit
den Schrauben 12a (3,5 x 16) an einem Abstand
B von min. 85 mm - max 165 mm befestigen. Die
Winkel werden je nach Größe der zu installieren-
den Haube auf unterschiedliche Art montiert.
• Das Komfort-Paneel ausbauen (siehe Absatz der
Wartung).
• Die Fettfilter einen nach dem andern ausklinken
(siehe Absatz der Wartung).
• Das Profil ausbauen, indem die 4 Schrauben
gelöst werden, die es an der Haube befestigen
(Abb.4).
• Eventuelle Aktivkohlefilter ausbauen (siehe Ab-
satz der Wartung).
• Die Haube einsetzen und die seitlichen Halterun-
gen einhaken. (Abb.3)
• Durch Festschrauben von unten der Schrauben Vf
definitiv blockieren. (Abb.3)
• Jetzt kann die Haube mit den mitgelieferten
Schrauben 12a (3,5 x 16) endgültig am Hänge-
schrank befestigt werden. (Abb.4)
• Das Profil mit den vier zuvor ausgebauten
Schrauben wieder befestigen.
• Die Filter wieder einbauen.
• Das Komfort-Paneel wieder einbauen.
493 - 683
273
Vf
1
B
2
12a
4
3

8
DE
ANSCHLÜSSE

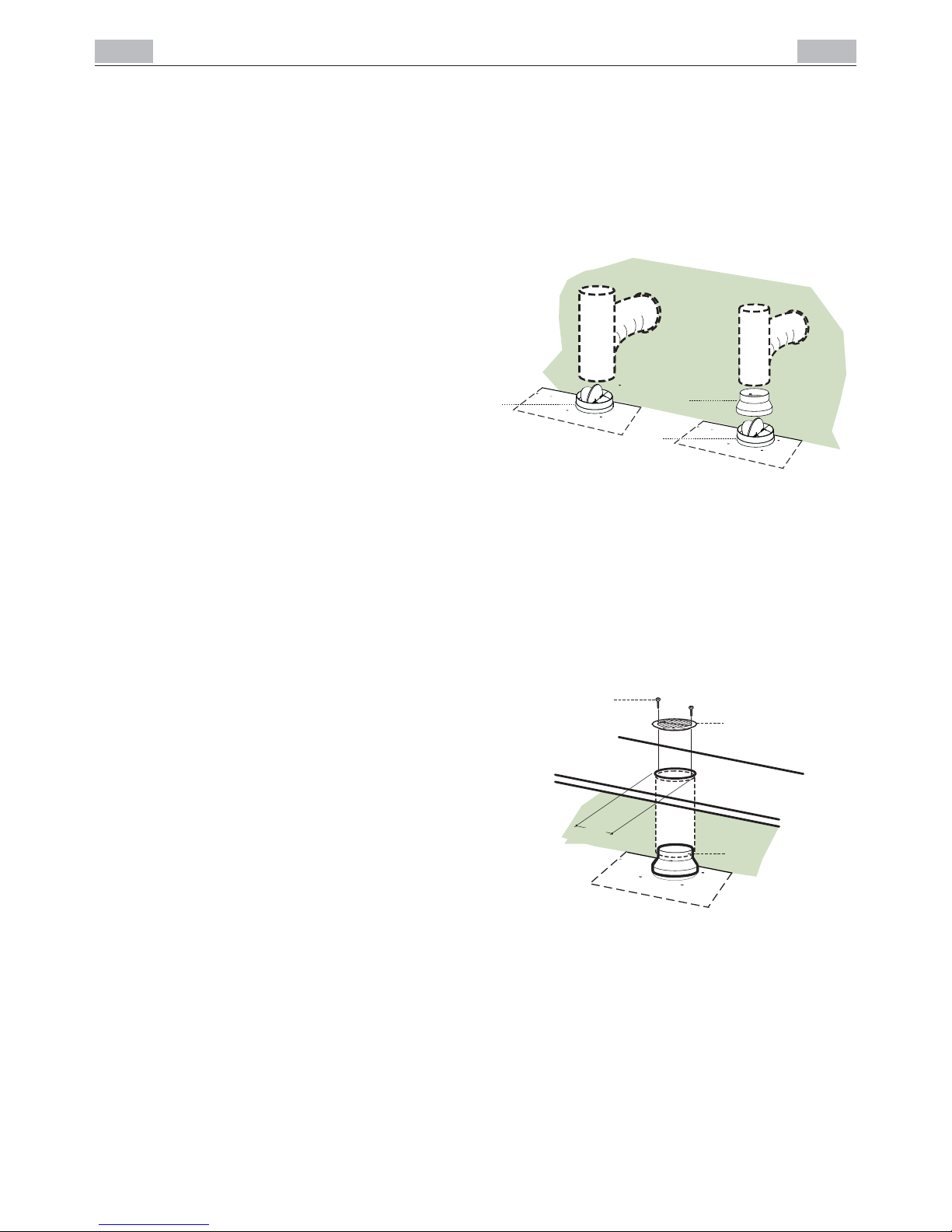

ANSCHLUSS BEI ABLUFTBETRIEB
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø150 oder
120mm) an die Außenrohrleitung angeschlossen
werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe 10 anbrin-
gen.
• Das Rohr mit geeigneten Rohrschellen fixieren.
Das hierzu erforderliche Material wird nicht
mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres ø 120
den Reduzierflansch 9am Flansch mit Ruck-
stauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren.
Das hierzu erforderliche Material wird nicht
mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entneh-
men.
ANSCHLUSS BEI UMLUFTBETRIEB
• In das eventuell über der Haube vorhandene
Bord ein Loch ø 125 mm bohren.
• Den Flansch 9am Haubenaustritt anbringen.
• Den Flansch beim Luftaustritt oberhalb der
Haube mit Rohr oder Schlauch ø120 mm ver-
binden.
• Das Rohr mit geeigneten Rohrschellen fixieren.
Das hierzu erforderliche Material wird nicht
mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitge-
lieferten Schrauben 12e (2,9 x 12,7) auf dem
Hängeschrank.
• Sicherstellen, dass der Aktivkohlefilter eingesetzt
ist
ø 120
ø 150
10
10
9
9
ø 125
8
12e
ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg
von mindestens 3 mm zwischengeschaltet werden.

9 DE
L
S1
T1 T2 T3 T4
R
BEDIENUNG
Bedienfeld
Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf
die Geblä-setaste 0/1 drückt.
TASTE LED FUNKTION
L0/1 Beleuchtung Ein- und Ausschalten der Beleuchtung.
T1 0/1 Motor Eingeschaltet Erste Geschwindigkeitsstufe.
Schaltet die Haube aus wenn die Taste für ungefähr 1’’ ge-
drückt wird
T2 Geschwindig
keitsstufe Eingeschaltet Zweite Geschwindigkeitsstufe.
T3 Geschwindig
keitsstufe Eingeschaltet Dritte Geschwindigkeitsstufe.
T4 Geschwindig
keitsstufe Ständiges Ständi- ges Höchste Geschwindigkeitsstufe
Blinklicht Intensivstufe.
Bei sehr starker Kochdunstentwicklung geeignet. Wird
durch 2’’ langes Drücken auf diese Taste aktiviert. Nach 10
Minuten schaltet sich das Gebläse automatisch auf die vor-
her gewählte Stufe zurück. Kann auch manuell unterbrochen
werden indem man einfach auf eine andere Taste drückt.
S1 Led Ständiges signalisiert die Sättigung der Metallfettfilter und dass Aufleuch-
ten eine Reinigung erforderlich ist. Dieser Alarm wird nach
100 effektiven Arbeitsstunden der Haube aktiviert. (Für Reset
siehe Abschnitt Wartung)
Blinklicht signalisiert die Sättigung des Aktivkohle-Geruchsfilters, der
ausgetauscht werden muss; die Metallfettfilter müssen ebenfalls
gewaschen werden. Die Sättigungsanzeige des Aktivkohle-
Geruchsfilters wird nach 200 effektiven Arbeitsstunden der
Haube aktiviert.(Für Aktivierung und Reset siehe Abschnitt
Wartung)

10
DE
WARTUNG
FERNBEDIENUNG
Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche
mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard-typs LR03-
AAA versorgt wird (nicht mitgeliefert).
• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
• Batterien müssen vorschriftsmäßig entsorgt werden.
REINIGUNG DER COMFORT PANEL
• Den Comfort Panel durch Ziehen öffnen.
• Die Platte vom Haubenkörper aushaken, indem der Hebel des
Befestigungsstiftes verschoben wird.
• Die Comfort Panel darf keinesfalls im Geschirrspüler gewaschen
werden.
• Außen mit einem feuchten Lappen und neutralem Flüssigreiniger
säubern.
• Innen mit einem feuchten Lappen und neutralem Reinigungsmittel
säubern; keine nassen Lappen oder Schwämme oder Wasserstrahl
verwenden; kein Scheuermittel verwenden.
• Am Ende die Platte wieder am Haubenkörper einhaken und schlie-
ßen, indem der Drehknopf in die dem Öffnen entgegengesetzte
Richtung gedreht wird.
Fettfilter
SELBSTTRAGENDER METALLFETTFILTER REINIGUNG
Rücksetzen der Sättigungsanzeige
• Licht und Gebläsemotor abschalten.
• Mindestens 3 Sekunden lang die Taste T3 drücken, bis die
Leds zur Bestätigung zu blinken beginnen.
Filterreinigung
• Die Filter können im Geschirrspüler gewaschen werden und
sind dann zu reinigen zumindest nach 2-monatigem Betrieb
oder bei starkem Einsatz auch häufiger.
• Den Comfort Panel durch Ziehen öffnen.
• Die Filter nacheinander aushaken, indem sie auf die Rücksei-
te der Haube geschoben und gleichzeitig nach unten gezogen
werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und
vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf
der sichtbaren Außenseite befindet.

11 DE
GERUCHSFILTER (UMLUFTVERSION)
Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist bei Blinken der Led
S1 oder zumindest alle 4 Monate auszutauschen. Die Sättigungsanzeige erfolgt nur bei laufendem
Gebläsemotor.
Aktivierung der Sättigungsanzeige
• Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Installation
oder später.
• Die Beleuchtung und den Gebläsemotor abschalten. Die Haube vom Stromnetz trennen, indem
der zwischengeschaltete zweipolige Schalter oder der Hauptschalter betätigt wird.
• Den Anschluss wieder herstellen, indem die Taste T1 gedrückt gehalten wird.
• Die Taste loslassen; alle fünf Leds leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die Taste T1 solange drücken, bis die Leds T1 und T4 zur Bestätigung
zu blinken beginnen:
2-maliges Blinken der Leds - Sättigungsanzeige Aktivkohle-Geruchsfilter AKTIVIERT
1-maliges Blinken der Leds - Sättigungsanzeige Aktivkohle-Geruchsfilter DEAKTIVIERT
AUSTAUSCHEN DER AKTIVKOHLE FILTER
Rücksetzen der Sättigungsanzeige
• Licht und Gebläsemotor abschalten.
• Mindestens 3 Sekunden lang die Taste T3 drükken,
bis die Leds zur Bestätigung zu blinken beginnen.
Austauschen der Filter
• Den Comfort Panel durch Ziehen öffnen.
• Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Geruchsfilter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
• Die Metallfettfilter wieder montieren.
Beleuchtung
AUSWECHSELN DER LAMPEN
Halogenlampe 20 W.
• Die Lampe vorsichtig aus der Lampenfassung
ziehen.
• Die Lampe durch eine gleichwertige ersetzen und
bei der Remontage darauf achten, daß die beiden
Steckerstifte vorschriftsmäßig in die Lampenfas-
sung eingeführt werden.

12
EN
INDEX
RECOMMENDATIONSAND SUGGESTIONS...................................................................................................................13
CHARACTERISTICS..........................................................................................................................................................14
INSTALLATION...................................................................................................................................................................16
USE....................................................................................................................................................................................19
MAINTENANCE.................................................................................................................................................................20

13 EN
RECOMMENDATIONSAND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance.Accord-ingly,
you may find descriptions of individual features that do not apply to your specific
appliance.
INSTALLATION
• Themanufacturerwillnotbeheldliableforanydamagesresultingfromincor-rector
improper installation.
• Theminimumsafetydistancebetweenthecookertopandtheextractorhoodis650
mm(some modelscanbeinstalledatalowerheight,pleaserefertothe paragraphs
on working dimensions and installation).
• Check that the mains voltagecorresponds to that indicated on the rating plate fixed
to the inside of the hood.
• For Class I appliances, check that the domestic power supply guarantees ade-
quate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum diameter 120
mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combustion fumes
(boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances (e.g. gas burn-
ing appliances), a sufficient degree of aeration must be guaranteed in the room in
order to prevent the backflow of exhaust gas. The kitchen must have an opening
communicating directly with the open air in order to guarantee the entry of clean
air.
USE
• The extractor hood has been designed exclusively for domestic use to elimi-nate
kitchen smells.
• Never use the hood for purposes other than for which it has ben designed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making sure
that it does not engulf the sides.
• Deepfatfryersmustbecontinuouslymonitoredduringuse:overheatedoilcanburst
into flames.
• Do not flambè under the range hood; risk of fire
• This applianceis not intendedfor use bypersons (including children) withre-duced
physical, sensory or mental capabilities, or lack of experience and knowledge, un-
less they have been given supervision or instruction concerning use of the appli-
ance by a person responsible for their safety.
• Children should be supervised to ensure that they do not play with the appli-ance.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carrying out any
maintenance work.
• Clean and/or replace the Filters after the specified time period (Fire hazard)
• Clean the hood using a damp cloth and a neutral liquid detergent.
The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead
it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this
product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health,
which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling
of this product, please contact your local city office, your household waste disposal service or the shop where you purchased
the product.

14
EN
CHARACTERISTICS
Dimensions
Min.
650mm
Min.
650mm

15 EN
Components
Ref. Q.ty Product Components
1 1 Hood Body, complete with: Controls, Light, Blower,
Filters
8 1 DirectionalAir Outlet grille
9 1 Flange ø 150 mm
10 1 Flange with Valve ø 150
Ref. Q.ty Installation Components
7.1 2 Hood body fixing brackets
12a 10 Screws 3.5 x 16
12e 2 Screws 2.9 x 12.7
Q.ty Documentation
1 Instruction Manual
12a
12a
7.1
12a
7.1
12e
8
9
10

16
EN
INSTALLATION
Installation –Air outlet version
• The Hood is fitted with a system that allows the
direction of the air outlet to be adjusted.
• On installation, the Hood is set up with the air
outlet in the Top position (fig.1).
• To modify the position of the air outlet, remove
the Comfort Panel (see paragraph on Mainte-
nance).
• Remove the Grease Filters (see the paragraph on
Maintenance).
• Remove the profile after unfastening the 4 screws
that fix it to the Hood (fig.2).
• Remove any Activated Charcoal Filters (see the
paragraph on Maintenance).
• By removing the 6 upper screws, the 6 rear
screws and the 2 screws on the inside of the
Hood, it is possible to turn the Motor Unit with
the bracket attached so that the air outlet points to
the side (fig.3).
• To direct the air outlet to one of the various sides
(fig.4) unfasten from the inside the screws that fix
the upper part containing the motor to the rest of
the Hood.
• Turn the upper part as required, to the right or
left, and then refasten the screws removed as
above from the inside (fig.5).
• Replace the profile, using the 4 screws removed
as above.
• Replace the filters.
• Replace the Comfort Panel.
1
2
3
4
5

17 EN
Drilling the Support surface and Fitting the Hood
• The Hood can be installed directly on the under-
side of wall-mounted units (650 mm min. from
the Cooker Top) using the snap-on side supports
and screws provided.
• Create an opening in the bottom of the wall
mounted unit, as shown (fig.1), leaving a distance
of at least 20mm from the front.
• Fit the two hood support brackets (fig.2) using
the screws 12a (3.5 x 16) at a distance B of min.
85mm - max. 165mm. The brackets must be fitted
differently according to the size of the hood to be
mounted.
• Remove the Comfort Panel (see the paragraph on
Maintenance).
• Remove the metal grease filters one at a time, re-
leasing the fasteners provided (see the paragraph
on Maintenance).
• Remove the profile after unfastening the 4 screws
that fix it to the Hood (fig.4).
• Remove any Activated Charcoal Filters (see the
paragraph on Maintenance).
• Insert the Hood until it connects with the snap-on
side Supports. (fig.3)
• Lock it in position by tightening screws Vf from
underneath the Hood. (fig.3)
• It is now possible to fasten the hood to the wall-
mounted unit using the screws 12a (3.5 x 16)
provided. (fig.4).
• Replace the profile, using the 4 screws removed
as above.
• Replace the filters.
• Replace the Comfort Panel.
493 - 683
273
Vf
1
B
2
12a
4
3

18
EN
CONNECTIONS
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the
hood to the chimney using either a flexible or rigid
pipe ø 150 or 120mm, the choice of which is left
to the installer.
To install a ø 150 pipe
• To install the dumper 10
• Fix the pipe in position using sufficient pipe
clamps (not supplied).
To install a ø 120 pipe
• To install a ø 120 mm air exhaust connection,
insert the reducer flange 9 on the dumper 10.
• Fix the pipe in position using sufficient pipe
clamps (not supplied).
• Remove any activated charcoal filters.
RECIRCULATION VERSION AIR OUTLET
• Cut a hole ø 125 mm in any shelf that may be
posi-tioned over the hood.
• Insert the flange 9on the hood body outlet.
• Connect the flange to the outlet on the shelf
over the hood using a flexible or rigid pipe ø120
mm.
• Fix the pipe in position using sufficient pipe
clamps (not supplied).
• Fix the directional grille 8 on the recirculation
air outlet using the 2 screws 12e (2,9 x 12,7)
provided.
• Ensure that the activated charcoal filters have
been inserted.
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch having a contact gap of at least 3
mm.
ø 120
ø 150
10
10
9
9
ø 125
8
12e

19 EN
L
S1
T1 T2 T3 T4
R
USE
Control Panel
The hood can be switched on pushing directly onto the requested speed without firstly having to
select 0/1 button.
KEY LED FUNCTIONS
L0/1 Light Turns lighting on and off.
T1 0/1 Motor on First speed.
When pressed for about 1 seconds the motor is switched
off.
T2 Speed on Second speed.
T3 Speed on Third speed.
T4 Speed Fixed Max. speed
Flashing Intensive speed.
Suitable for the strongest cooking vapours and odours. The
function becomes active when the button is pushed for
about 2 seconds. After 10 minutes of functioning it turns off
automatically. This function can be interrupted by means of
pressing any of the buttons.
S1 Led Fixed Indicates that the Metal grease filters saturation alarm has
been triggered, and the filters need to be washed. The
alarm is triggered after 100 working hours. (Reset; check the
Maintenance-paragraph)
Flashing indicates that the activated charcoal odour filter satura-tion
alarm has been triggered, and the filter has to be re-placed;
the metal grease filters must also be washed. The activated
charcoal odour filter is triggered after 200 working hours. (Ac-
tivation and Reset; check the Mainte-nance-paragraph)

20
EN
MAINTENANCE
REMOTE CONTROL
The appliance can be controlled using a remote control powered by
a 1.5 V carbon-zinc alkaline batteries of the standard LR03-AAA
type (not included).
• Do not place the remote control near to heat sources.
• Used batteries must be disposed of in the proper manner.
CLEANING THE COMFORT PANELS
• Pull the Comfort Panel to open it.
• Disconnect the panel from the hood canopy by sliding the fixing
pin lever.
• The comfort panel must never be washed in a dishwasher.
• Clean the outside by using a damp cloth and neutral liquid de-
tergent.
• Clean the inside as well by using a damp cloth and neutral de-
tergent; do not use wet cloths or sponges, or jets of water; do
not use abrasive substances.
• When the above operation has been completed, hook the panel
back to the hood canopy and close it by turning the knob in the
opposite direction.
GREASE FILTERS
CLEANING METAL SELF- SUPPORTING GREASE FILTERS
Alarm signal reset
• Switch off the lights and extractor motor.
• Press button T3 for at least 3 seconds, until the leds start to
flash.
Cleaning the filters
• The filters are washable and must be cleaned at least every 2
months of operation, or more frequently for particularly heavy
usage.
• Pull the Comfort Panel to open it.
• Remove the filters one at a time by pushing them towards the
back of the group and pulling down at the same time.
• Wash the filters, taking care not to bend them. Allow them to
dry before refitting.
• When refitting the filters, make sure that the handle is visible on
the outside.
