AEG Electrolux HD 8795 Specification sheet

DD 8794 - DD 8795
HD 8795
DD 8765
Dunstabzugshaube
Afzuigkap
Hotte
Cooker Hood
Montage- und Gebrauchsanweisung
Installatie- en gebruiksaanwijzing
Notice d utilisation et d installation
Operating and Installation Instructions

2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie vor allem den Abschnitt Sicherheit auf den ersten
Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren
Nachschlagen auf. eben Sie sie an eventuelle Nachbesitzer des
erätes weiter. Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres erätes betrifft. Natürlich nehmen wir auch gern
Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter
zu verbessern.
 Bei technischen Problemen steht Ihnen unser
WERKSKUNDENDIENST
in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt Kundendienststellen).
Beachten Sie dazu auch den Abschnitt Service.
 AEG DIRECT
INFO SERVICES 0180 - 555 45
Entsorgung
Verpackungsmaterial entsorgen
 Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und
eventuelles Altgerät bitte ordnungsgemäß entsorgen.
Die nationalen und regionalen Vorschriften und die
Materialkennzeichnung (Materialtrennung, Abfallsammlung,
Wertstoffhöfe) beachten.
Entsorgungshinweise
 Das erät darf nicht mit dem Hausmüll entsorgt werden.
 Auskunft über Abholtermine oder Sammelplätze sind bei der
örtlichen Stadtreinigung oder der emeindeverwaltung erhältlich.
 Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar
machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen
bzw. bei Festanschluß der Anschluß durch einen Fachmann
demontiert wurde).

3
Inhalt
Sicherheitshinweise 4
für den Benutzer 4
für den Küchenmöbel-Monteur 4
Allgemeines 6
Abluftbetrieb 6
Umluftbetrieb 6
Bedienung der Dunstabzugshaube 7
Einschalten der Dunstabzugshaube 8
Einschalten der Beleuchtung 8
Kontrolleinrichtung für Fett- und Aktivkohlefilter 8
LED-Anzeige Fettfilter 8
LED-Anzeige Aktivkohlefilter 8
Zurückstellen der Sättigungsanzeige 8
artung und Pflege 9
Metallfettfilter 9

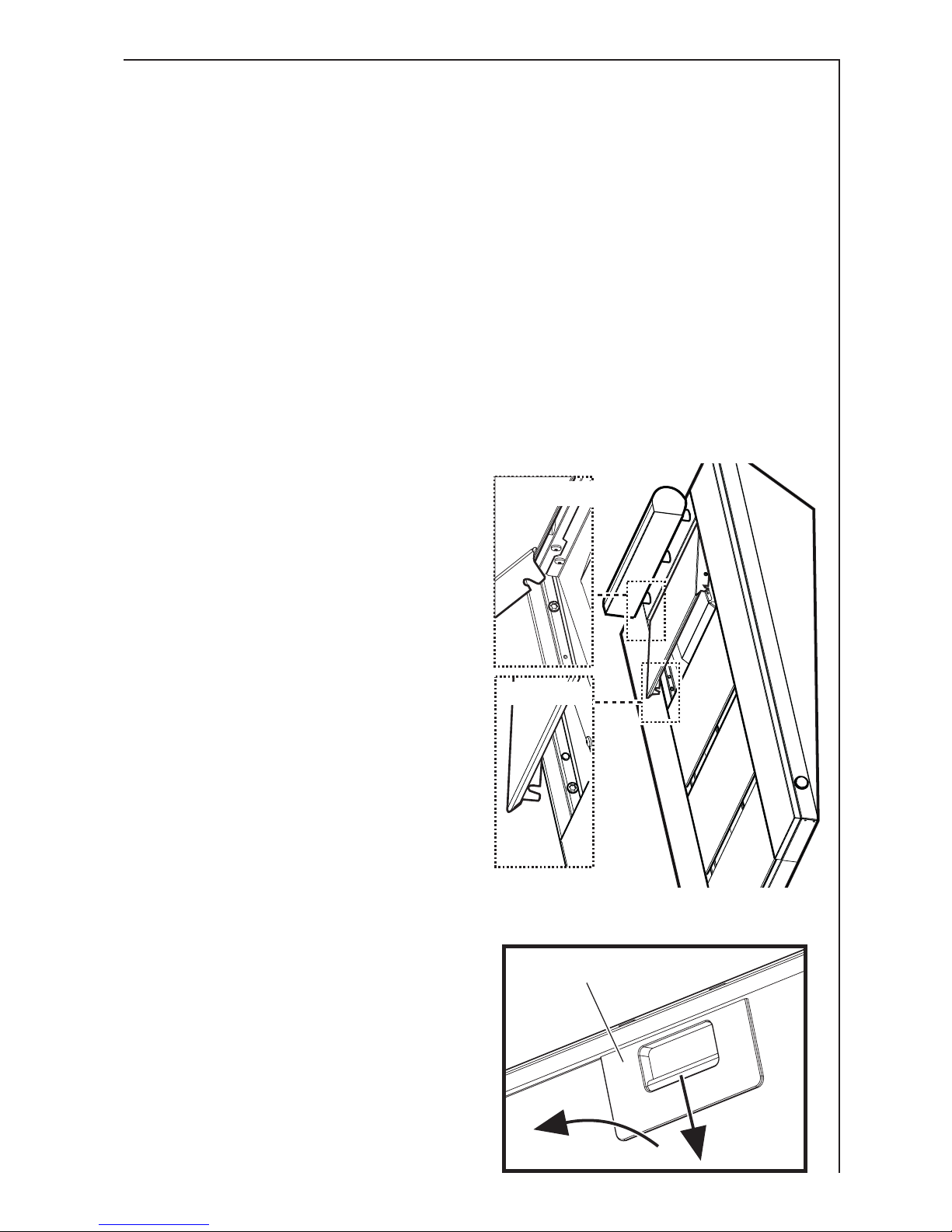

Frontabdeckungen entfernen 9
Öffnen der Metallfettfilter 9
Aktivkohlefilter 11

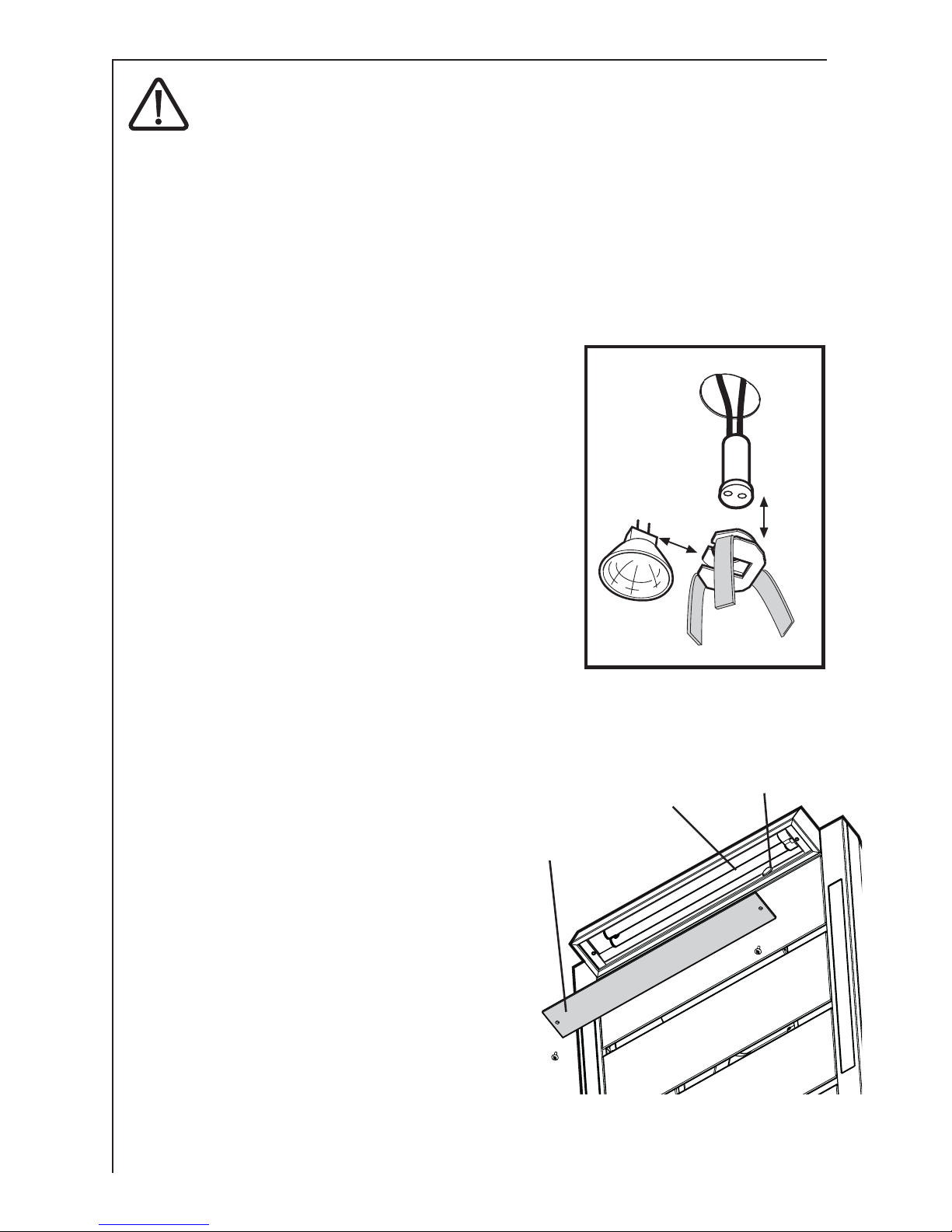

Austausch der Lampe(n) 12
Auswechselung der oberen Lampe DD 8765 12
Auswechselung der seitlichen Lampe DD 8765 13
Reinigung 13
Sonderzubehör 13
Kundendienst 14
Technische Daten 15
Zubehör/Montagematerial 15
Elektroanschluß 16
Montage 16

4
Sicherheitshinweise
für den Benutzer
 Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets
abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das
erät beschädigt wird. Unbedingt zu vermeiden sind offene
Feuerstellen bei Öl-, as- und Kohleherden.
 Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren
verwendete erät während des Betriebes zu beaufsichtigen.
 Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung
selbst entzünden- akute Brandgefahr!
 Bei Verwendung von verschmutztem Öl kann noch leichter
Selbstentzündung entstehen.
Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
Bei allen Arbeiten an der Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät vom Stromnetz zu trennen.
(Schraubsicherungen aus der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten oder Netzstecker ziehen).
 Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle
einzuhalten.
Bei Nichtbeachtung besteht infolge von Fettablagerung
Feuergefahr.
für den Küchenmöbe -Monteur
 Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den
Orignaldurchmesser des erätes haben.
Falls schon ein kleineres Abluftrohr in Wand oder Dach mit
Durchmesser 125 mm besteht, kann der mitgelieferte (nur für DD 8794
und DD 8795) Reduzierstutzen 150/125 mm verwendet werden.
Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen
und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-
Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst
erfragen.
Bei der Installation sind die folgenden Mindestabstände von
Kochfeldern zu beachten:
elektrische Kochfelder  300 mm
 Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der
Unterdruck nicht größer als 4Pa (4x10-5 bar) sein.
 Die Abluft darf nicht in einen Rauch- oder Abgasschornstein
eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der
der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist
nicht zulässig.

5
 Für die Abluftführung sind grundsätzlich die behördlichen
Vorschriften einzuhalten.
 Bei Betrieb als Abluftgerät ist für eine ausreichende
Zuluftöffnung in etwa der röße der Abluftöffnung zu sorgen.
 Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame
Betrieb von Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und as-Thermen im
selben Raum, bestimmten Einschränkungen.
 Der gemeinsame, gefahrlose Betrieb von kamingebundenen
eräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum
und/oder Wohnung (Raum-Luftverbund) durch eine geeignete
Zuluftöffnung von ca. 500-600 cm2 von außen belüftet sind und
dadurch bei laufender Dunstabzugshaube Unterdruck vermieden
wird.
 Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-
Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.
 Da in Räumen ohne Feuerungsstätte die Regel gilt: Zuluftöffnung
so groß wie Abluftöffnung, kann durch eine größere Öffnung als
500-600 cm2 der Wirkungsgrad der Ablufteinrichtung beeinträchtigt
werden.
 Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den
genannten Umständen gefahrlos und unterliegt nicht den
obengenannten Vorschriften.
 Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann
optimal, wenn folgendes beachtet wird:
 kurze, gerade Abluftstrecken
 möglichst wenige Rohrbögen
 Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen
Bögen
 möglichst große Rohrdurchmesser (vorzugsweise
Originalauslass-Durchmesser beibehalten).
 Bei Nichtbeachtung dieser rundsätze muß mit drastischen
Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet
werden.

6
Allgemeines
 Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann
durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
 Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem
AE Sonderzubehör benötigt.
Ab uftbetrieb
 Die Luft wird mit Hilfe eines
an den Abluftstutzen
anzubringenden Rohres ins
Freie geleitet. Bild 1.
 Das Abluftrohr muß bei
Abluftbetrieb denselben
Durchmesser wie der
ebläseaustrittsstutzen
haben, um die
spezifizierten
Leistungswerte zu
erreichen.
Falls ein Abluftrohr in Wand
oder Dach mit einem
Durchmesser von 125 mm
schon besteht, kann der
mitgelieferte (nur für DD 8794 und DD 8795) Reduzierstutzen 150/125
mm verwendet werden.
Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen
und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-
Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst
erfragen.
Um uftbetrieb
 Die Luft wird gefiltert und in den
Raum zurückgeführt.
Für den Umluftbetrieb wird der
Original-Aktivkohlefilter aus
dem AE Sonderzubehör
benötigt.
 Die Umluftweiche mit zwei
Schrauben Ø 3,5x9,5 mm
befestigen.Bild 2.
Abluftstutzen
Reduzierstutzen
Bild 1
Umluftweiche
Bild 2

7
Bedienung der Dunstabzugshaube
 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es
ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15 Minuten nach dem
Kochen weiterlaufen zu lassen, damit alle erüche sicher entfernt
werden.
 Die Funktion des erätes kann mit dem Kugelschalter oder über
die Fernbedienung gesteuert werden (die Fernbedienung ist ein
Sonderzubehör und muß separat bestellt werden - siehe
Sonderzubehör).
Jede Statusveränderung (Änderung der Drehzahl, Einschalten der
Beleuchtung, usw.) ist an den veränderten Lichtsignalen des
Kugelschalters und einem akustischen Signal erkennbar.
Der Kugelschalter befindet sich im unteren Bereich an der rechten
Seite der Dunstabzugshaube.
Der Kugelschalter dient auch als LED-Anzeige:
 Keine Anzeige:
erät ausgeschaltet.
 Grünes Licht:
erät eingeschaltet auf Stufe 1 (min.).
 Orangefarbenes Licht:
erät eingeschaltet auf Stufe 2.
 Rotes Licht:
erät eingeschaltet auf Stufe 3 (max.).
 Rotes Blinklicht:
erät eingeschaltet auf Intensivstufe (Mit Intensiv-Nachlauf:
Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte
Stufe zurück.)
 Grünes Blinklicht:
Sättigung des Fettfilters  Fettfilter reinigen
 Orangefarbenes Blinklicht:
Der Aktivkohlefilter muss gereinigt oder ausgetauscht werden.
Kugelschalter blinkt auch dann orangefarben (um die Sättigung des
eruchsfilters anzuzeigen), wenn der eruchsfilter (Kohlefilter)
nicht in die Haube eingebaut ist.
Trotzdem Rückstellung der Anzeige durchführen.
Dabei wie folgt vorgehen: die Intensivstufe wählen (der
Kugelschalter zeigt rotes Blinklicht), nochmals drücken und ca. 3
Sekunden gedrückt halten, bis ein Signalton das erfolgte
Zurückstellen meldet.

8
Einschalten der Dunstabzugshaube - Bild 3
Der Kugelschalter ist ein Wippschalter.
Durch wiederholtes Drücken des Kugelschalters
nach unten wird die Dunstabzugshaube
eingeschaltet und die Absaugleistung bis zur
Intensivstufe gewählt. Wird nochmals nach unten
gedrückt, schaltet sich die Dunstabzugshaube aus.
Einschalten der Beleuchtung - Bild 3
Den Kugelschalter nach oben drücken:
einmal für die erste Lichtstärke,
zweimal für die zweite Lichtstärke,
beim dritten Drücken schaltet sich die Beleuchtung
aus.
DD8765 - Kugelschalter nach oben drücken:
einmal für seitliche Lampen, zweimal für obere
Lampe
Kontrolleinrichtung für Fett- und
Aktivkohlefilter
Diese Dunstabzugshaube verfügt über eine
Einrichtung, die anzeigt, wenn der Fettfilter zu
reinigen beziehungsweise der Aktivkohlefilter zu
reinigen oder auszutauschen ist (bei Umluftbetrieb
mit Aktivkohlefilter).
LED-Anzeige Fettfilter
Die LED-Anzeige blinkt (grünes Blinklicht), wenn der Fettfilter
gereinigt werden muß.
Dies ist nach ca. 40 Betriebsstunden der Fall.
Wartungsvorschriften der Fettfilter beachten!
LED-Anzeige Aktivkohlefilter
Die LED-Anzeige blinkt (orangefarbenes Blinklicht), wenn der
Aktivkohlefilter gereinigt oder ausgetauscht werden muss.
Dies ist nach ca. 160 Betriebsstunden der Fall.
Anweisungen zum Austausch des Kohlefilters beachten!
Zurückstellen der Sättigungsanzeige
Nach Reinigung oder Austausch des Fettfilters bzw. des
Aktivkohlefilters die Intensivstufe wählen, die Intensivstufe wählen (der
Kugelschalter blinkt rot), nochmals drücken und zirka 3 Sekunden
gedrückt halten, bis ein Signalton das erfolgte Zurückstellen meldet.
nach unten drücken,
um das Gerät
einzuschalten
nach oben drücken,
um die Beleuchtung
einzuschalten
Bild 3

9
Verriegelung
Bild 5
Wartung und Pflege
Bevor irgendwelche artungsarbeiten ausgeführt werden,
muss die Dunstabzugshaube vom Stromnetz getrennt werden.
Meta fettfi ter
 Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen
entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, verwendet.
Metallfettfilter sollen alle 4 Wochen im eschirrspüler bzw. von
Hand gereinigt werden.
 Für den Zugriff auf den Fettfilter zuerst die Frontabdeckungen, die
ihn verdecken, abnehmen.
Frontabdeckungen
entfernen:
Abdeckung unten hochheben,
nach oben schwenken und
aushängen. Den Arbeitsschritt
bei allen Abdeckungen
wiederholen. Bild 4.
Öffnen des
Meta fettfi ters
Die Verriegelung des Fettfilters
zuerst nach unten drücken und
dann nach außen ziehen.Bild 5.
Bild 3
Bild 4
Aushängen
Hochheben

10
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit
fettlösendem Reinigungsmittel einweichen und danach mit heißem
Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete
Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in eschirrspüler stellen. Reinigung bei
stärkstem Reinigungsprogramm und höchster Temperatur, mind.
65° C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder
einbauen.
Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu
leichten Farbveränderungen kommen, die jedoch keinen
Einfluß auf die Funktion haben.
 Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
Nach Einbau des Fettfilters die Frontabdeckungen wieder einsetzen,
dabei in umgekehrter Reihenfolge des Ausbaus vorgehen.
Die schmalste Frontabdeckung wird an oberster Position eingebaut
(Nummernfolge beachten!).

11
Aktivkoh efi ter
 Der Aktivkohlefilter muß dann verwendet werden, wenn man die
Dunstabzugshaube als Umluftgerät einsetzen möchte.
 Dazu wird der Original-AE -Aktivkohlefilter (siehe Sonderzubehör)
benötigt.
Reinigung/Austausch des Aktivkohlefilters
Im Unterschied zu anderen Aktivkohlefiltern kann der LON LIFE
Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler
Nutzung der Dunstabzugshaube sollte der Filter jeden zweiten
Monat (wenn man eine tägliche Benützung von ca. 2,5 Std.
betrachtet), am besten in der eschirrspülmaschine gereinigt
werden. Normalen Reiniger verwenden und die höchste
Temperatur wählen (65°C). Der Filter sollte separat gespült werden,
damit sich keine Speisereste am Filter festsetzen und später
schlechte erüche verursachen können. Um die Kohle wieder zu
aktivieren, muss der Filter 10 min im Backofen getrocknet werden.
Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C
wählen.
Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann
seine Dunstaufnahmefähigkeit
um ca. 50 % reduziert ist.
Montage
Aktivkohlefilter an der
Rückseite des Fettfilters
anbringen und mit den beiden
Drähten fixieren. Bild 6.
Hinweis! Die Drähten sind in
der Packung des Kohlefilters
und nicht in der Haube
enthalten.
Zum Ausbau in umgekehrter
Reihenfolge vorgehen.
 Innengehäuse nur mit warmer
Spülmittellauge reinigen. Keine
scharfe Reinigungsmittel,
Bürste oder Scheuersand
verwenden!
 Bei Bestellung eines
Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese
Daten sind auf dem Typenschild an der Innenseite des erätes zu
finden.
 Aktivkohlefilter beim AE - Kundendienst bestellen.
Fettfilter
Aktivkohlefilter
Drähte
Bild 6

12
Achtung
 Nichtbeachtung dieser Anweisungen zur Reinigung des erätes
und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand
führen. Diese Anweisungen sind unbedingt zu beachten!
 Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder aus Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.
Austausch der Lampe(n)
DD 8794 - DD 8795 - HD 8795
 Dunstabzugshaube vom Stromnetz
trennen.
 Lampen mit einem Schraubenzieher
anheben. Bild 7.
 Das Verbindungsstück abziehen.
 Defekte Lampe herausnehmen und
durch eine neue Lampe eines
gleichwertigen Typs ersetzen.
 Verbindungsstück wieder aufstecken.
 Bevor der Kundendienst gerufen wird,
weil eine Lampe nicht brennt, erst
prüfen, ob sie fest eingesteckt ist.
Auswechse ung der oberen Lampe DD 8765
 Dunstabzugshaube vom Stromnetz trennen.
 Die Lampenabdeckung durch Lösen der
beiden seitlichen Schrauben
ausbauen (Bei diesem Arbeitsschritt
darauf achten, dass die Abdeckung
nicht herunterfällt).
 Die Lampe nach links ziehen, um sie
aus ihrem Sitz auszuhaken.
 Defekte Lampe herausnehmen und
durch eine neue Lampe eines
gleichwertigen Typs ersetzen.
 Falls notwendig, den Starter
auswechseln (Bajonettverbindung)
 Die Lampenabdeckung
wiedereinbauen.
 Bevor der Kundendienst gerufen
wird, weil eine Lampe nicht brennt,
erst prüfen, ob sie fest eingesteckt
ist.
Verbindungs-
stück
Bild 7
Bild 8
Lampe Starter
Lampen-
abdeckung

13
Auswechse ung der seit ichen Lampe DD 8765
 Dunstabzugshaube vom Stromnetz
trennen.
 Die Front- und Seitenabdeckungen
abnehmen (bei letzteren in umgekehrter
Reihenfolge des Einbaus vorgehen
(siehe Montageschritte 10-11 des
Absatzes Montage auf den folgenden
Seiten).
 Defekte Lampe herausnehmen und
durch neue eines gleichwertigen Typs
ersetzen.
 Die Seiten- und Frontabdeckungen
wiedereinbauen.
 Bevor der Kundendienst gerufen wird,
weil eine Lampe nicht brennt, erst
prüfen, ob sie fest eingesteckt ist.
Reinigung
Achtung: Zum Reinigen der Dunstabzugshaube erät vom
Stromnetz trennen. Nicht mit spitzen egenständen in das
Schutzgitter des Motors eindringen.
Äußere Teile mit milder Spüllauge reinigen. Scharfe
Reinigungsmittel, Bürste oder Scheuersand vermeiden.
Blenden und Panele nur mit feuchtem Tuch und milden Spülmitteln
reinigen.
Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle
einzuhalten. Bei Nichtbeachtung besteht infolge von
Fettablagerungen Feuergefahr!
Sonderzubehör
Aktivkohlefilter Type 31
Fernbedienung RM 8700 E-Nr. 942 120 658
Teleskopkamine (nur für Abluftbetrieb) 942 120 750
Edelstahl-Seitenwände (nur für DD 8794) 942 120 768
Alu-Seitenwände 942 120 769
las-Seitenwände
(nur für: DD 8794-8795-HD 8795) 942 120 965
Mauerkasten Beim Kundendienst erfragen
Abluftrohr Beim Kundendienst erfragen
Bild 9

14
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen
(siehe Kundendienst-Stellenverzeichnis).
Folgende Daten beim Anruf angeben:
1. Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten befinden sich auf dem Typenschild auf der
Innenseite des Gerätes hinter dem Fettfilter.
Konstruktions- und Farbänderungen im Rahmen der technischen
Entwicklung bleiben vorbehalten.
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und
Telefonnummern befinden sich im Abschnitt Kundendienststellen.)
Bereiten Sie das espräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
 Wie äußert sich die Störung?
 Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das espräch unbedingt folgende Kennziffern Ihres
erätes auf dem Typenschild:
 E-Nr. (9 Stellen),
 F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des erätes zugänglich.
Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets
zur Hand haben:
E-Nr . . . . . . . . . F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
 wenn Sie die Störung mit Hilfe dieser ebrauchsanweisung selbst
hätten beseitigen können,
 wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und daher z.B. Ersatzteile holen muß. Diese
Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in
der oben beschriebenen Weise gut vorbereiten.

15
Technische Daten
DD 8794 - DD 8795 - HD 8795
Maße:
Höhe x Breite x Tiefe (in cm) 80 x 89,8 x 33,5
Gesamtansc lußwerte: 235 W
üftermotor: 175 W
Beleuchtung*: 3 x 20W (30° Ø35 12V GU4)
Länge des Netzkabels: 150 cm
Elektroansc luß 240 V (DD 8794 - 230 V)
* Hinweis! Um die gleiche Beleuchtungsqualität zu gewährleisten, wird empfohlen,
denselben Typ ampen zu benutzen: Halogen ampe PHILIPS STANDARD INE mit
dem Code 425409, mit 12V 20W 30° Ø35 12V GU4
DD 8765
Maße:
Höhe x Breite x Tiefe (in cm) 80 x 59,8 x 33
Gesamtansc lußwerte: 250 W
üftermotor: 175 W
Beleuchtung: oberen ampe 1 x 36W (P )
seitlichen ampe** 2 x 13W (Neon Ø16mm - G5)
Länge des Netzkabels: 150 cm
Elektroansc luß 230 V
** Hinweis! Um die gleiche Beleuchtungsqualität zu gewährleisten, wird empfohlen,
denselben Typ ampen zu benutzen: Neonlampe von Philips mit 13 Watt Ref.-Nr.
8711500644305.
Darauf Acht geben, dass der durchsichtige Teil der ampen nach außen zeigt, um
eine korrekte ichtausbreitung zu gewährleisten.
ubehör/Montagematerial
1 Haltewinkel zur Wandbefestigung
1 Umluftweiche
3 Gummistreifen
2 Blindkappen
1 Schablone
2 Distanzscheiben
4 Holzschrauben 5 x 45 mm
4 Dübel Ø 8 mm
2 Blechschraube 3,5 x 9,5
2 Blechschraube 3,5 x 32
2 Blechschraube 5 x 18
1 Reduzierstutzen Ø 150-125 mm (nur für DD 8794 und DD 8795)
2 Abluftstutzen Ø 150 mm (hoch und flach)
Nur für DD 8795, DD 8794 und HD 8795: 2 Edelstahl-Seitenwände

16
Montage - Bi d 10-11-12-13
 An der Rückseite der Haube drei ummistreifen anbringen.
Wenn nötig, die beiden mitgelieferten Distanzscheiben in den
Löchern zur endgültigen Befestigung anbringen.
Die Distanzscheiben sind erforderlich, wenn die Wand, an der die
Haube befestigt wird, nicht vollkommen senkrecht oder plan ist
(zum Beispiel wenn sie teilweise mit Fliesen verkleidet ist).
Bild 10
ummistreifen
Distanzscheiben
endgültige
Befestigung
ummistreifen
ummistreifen
endgültige
Befestigung
Elektroanschluß
Sicherheitshinweise für den Elektro-Installateur
Vor dem Anschluß des erätes darauf achten, daß die auf dem
Typenschild verzeichnete Spannung der tatsächlichen Netzspannung
entspricht.Falls das erät mit Stecker ausgerüstet ist, kann es an jede
vorschriftsmäßig installierte und gut zugängliche Steckdose
angeschlossen werden.
Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur
durch einen beim zuständigen Elektrizitäts-Versorgungsunter-
nehmen eingetragenen Elektro-Installateur angeschlossen
werden. Installationsseitig ist eine allpolige Trennvorrichtung mit
mind. 3mm Kontaktöffnungsweite vorzusehen.
Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen
auftreten, wird nicht gehaftet.

17
 Mittellinie an der Wand kennzeichnen, um das Montageverfahren
zu erleichtern (1); dann die Montageschablone so positionieren,
dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten
Linie sowie die Schablonenunterkante 300 mm über dem Kochfeld
liegt (2).
 Zwei Löcher Ø 8 mm bohren und die Montageschiene mit
Mauerdübeln und zwei Schrauben fixieren (3).
 Die Frontabdeckungen entfernen (siehe Abschnitt
Frontabdeckungen entfernen).
 Die Dunstabzugshaube aufhängen (4), ausrichten (5-6) und vom
Haubeninneren her 2 Punkte zum Fixieren des erätes (7)
kennzeichnen. Die Haube abnehmen und 2 Löcher Ø 8 mm bohren
(8); dann 2 Mauerdübel einfügen und die Haube endgültig mit 2
Schrauben fixieren (9). Die Löcher für die Schrauben mit den
beiden mitgelieferten Blindkappen abdecken.
Bild 11
1
2
3
4
4
5
5
6
6
7
8
8
9
(5x18)
(5x18)

18
1
2
3
4
12
14
13
13
 Die Seitenteile mit ihren
sog. Schlüssellöchern
(10 b) über die
Schraubenköpfe (10 a)
einhängen.
Nur für DD 8794: Diese
müssen extra bestellt
werden (siehe
Sonderzubehör).
Sie sind durch
Herausschieben des
jeweiligen
Feststellwinkels am
erät zu verriegeln (11).
 Den Elektroanschluss
vorbereiten (12), die Haube jedoch noch nicht ans Netz
anschließen.
 Wenn die Haube im Abluftbetrieb verwendet werden soll, an der
Abluftöffnung einen der beiden mitgelieferten Flansche anbringen
(13 - Abluftbetrieb).
Hinweis! Der hohe Flansch wird verwendet, wenn ein
Teleskopkamin angebracht werden soll (zu bestellen - siehe
Sonderzubehör), in allen anderen Fällen wird der niedrige Flansch
verwendet.
 Den Fettfilter und die
Frontabdeckungen entsprechend
der Nummerierung, die sich auch
auf der Rückseite jeder Abdeckung
befindet (von 1 bis 4 von oben nach
unten), wieder einbauen (14).
 Die Haube ans Netz
anschließen und prüfen, ob
sie ordnungsgemäß
funktioniert (12).
Abluftbetrieb
Umluftbetrieb
Bild 13
10a
10b
11
Bild 12

19
Geachte klant,
Lees deze informatie aandachtig door.
Lees vooral het hoofdstuk Veiligheid op de eerste paginas. Bewaar
dit oekje goed, zodat u nog eens iets kunt nalezen. Geef het door
aan een eventuele volgende eigenaar van het apparaat.
 Bij technische pro lemen kunt u altijd contact opnemen met de
AEG service-afdeling, zie hoofdstuk Klantenservice.
Afvalverwerking
Verpakkingsmateriaal verwijderen
 Alle verpakkingsdelen zijn recycle aar, folies en piepschuim
onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal
en eventuele oude apparaten moeten op de juiste manier worden
weggegooid.
 Houd u aan de landelijke en plaatselijke voorschriften en let op de
materiaalaanduiding (materiaalscheiding, afvalverzameling,
inzamelpunten).
Aanwijzingen voor het weggooien
 Het apparaat mag niet ij het huisvuil worden gezet.
 Informatie over afhaaltijden of inzamelplaatsen krijgt u ij de
gemeentelijke reinigingsdienst of het gemeentehuis.
 Waarschuwing! Afgedankte apparaten moeten voor het weggooien
on ruik aar worden gemaakt. Aansluitsnoer verwijderen (eerst de
stekker uit het stopcontact trekken resp. ij vaste aansluiting de
aansluiting door een vakman laten demonteren).

20
Inhoud
Veiligheidsaanwijzingen 21
voor de ge ruiker 21
voor de keukenmeu el-monteur 21
Algemeen 23
Ge ruik als afzuigkap 23
Ge ruik als recirculatiekap 23
Bediening van de afzuigkap 24
Inschakelen van de afzuigkap 25
Inschakelen van de verlichting 25
Controle-inrichting voor vet- en koolfilters 25
LED-indicatie vetfilter 25
LED-indicatie koolfilter 25
Reset verzadigingsindicatie 25
Onderhoud 26
Metalen vetfilters 26
Verwijderen van de frontplaten 26
Demonteren van de metalen vetfilters 26
Koolfilter 28
Vervangen van de lamp 29
Vervangen van de ovenste lamp - DD 8765 29
Vervangen van de lamp aan de zijkant - DD 8765 30
einiging 30
Extra leverbare accessoires 30
Klantenservice 31
Technische gegevens 32
Toe ehoren/Montagemateriaal 32
Elektrische aansluiting 33
Montage 33
