AEG BMG 5611 User manual

Bedienungsanleitung/Garantie 04
Gebruiksaanwijzing 22
Mode d’emploi 37
Instrucciones de servicio 52
Istruzioni per l’uso 66
Instruction Manual 81
Instrukcja obsługi/Gwarancja 95
Használati útmutató 111
Інструкція з експлуатації 126
Руководство по эксплуатации 142

169
DBlutdruckmessgerät
NL Bloeddrukmeter
FTensiomètre pour pression artérielle
EMonitor de presión sanguínea
IMonitor pressione sanguigna
GB Blood Pressure Monitor
PL Monitor ciśnienia krwi
HVérnyomásmérő
UA Тискомір із монітором
RUS Прибор измерения артериального давления
AR

BLUTDRUCK-
MESSGERÄT
BMG 5611

Deutsch
Inhalt
Übersicht der Bedienelemente......Seite 3
Bedienungsanleitung....................... Seite 4
Spezifikationen. .................................Seite 6
Garantie...............................................Seite 19
Nederlands
Inhoud
Locatie van
bedieningselementen...................Pagina 3
Gebruiksaanwijzing........................Pagina 22
Specificaties.....................................Pagina 24
Français
Contenu
Emplacement des commandes.... Page 3
Mode d‘emploi................................. Page 37
Spécifications.................................... Page 39
Español
Contenido
Ubicación de los controles...........Página 3
Manual del usuario.........................Página 52
Especificaciones.............................Página 54
Italiano
Indice
Posizione dei comandi..................Pagina 3
Istruzioni per l’uso...........................Pagina 66
Specifiche ........................................Pagina 68
Magyarul
Tartalom
A kezelőszervek elhelyezkedése.Oldal 3
Felhasználói kézikönyv ..................Oldal 111
Műszaki adatok............................... Oldal 113
English
Contents
Location of Controls ........................ Page 3
User manual....................................... Page 81
Specifications ................................... Page 83
Język polski
Spis treści
Umiejscowienie sterowników.... Strona 3
Instrukcja użytkownika................ Strona 95
Dane techniczne.......................... Strona 97
Ogólne warunki gwarancji......... Strona 110
Inhalt
2
Українська
Зміст
Розташування органів
керування .............................. сторінка 3
Посібник користувача.......... сторінка 126
Технічні характеристики ..... сторінка 128
Русский
Содержание
Расположение органов управления стр. 3
Инструкция по эксплуатации.......стр. 142
Характеристики............................. стр. 144

3
169 
167 


Locatie van bedieningselementen
Emplacement des commandes
Ubicación de los controles
Posizione dei comandi
Location of Controls
Umiejscowienie sterowników
A kezelőszervek elhelyezkedése
Розташування органів керування
Расположение элементов

Übersicht der Bedienelemente
3

Deutsch
4
BEDIENUNGSANLEITUNG
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel
Freude mit dem Gerät.
INHALT
WICHTIGE INFORMATIONEN ......................................................................................... 4
INHALT UND DISPLAY-ANZEIGEN.................................................................................. 5
BESTIMMUNGSGEMÄSSER GEBRAUCH....................................................................... 5
GEGENANZEIGE .............................................................................................................. 6
PRODUKTBESCHREIBUNG.............................................................................................. 6
SPEZIFIKATIONEN............................................................................................................ 6
HINWEISE.......................................................................................................................... 7
EINSTELLUNG UND FUNKTIONSWEISE........................................................................ 9
1. EINLEGEN DER BATTERIEN .................................................................................... 9
2. UHR- UND DATUMSEINSTELLUNG........................................................................ 9
3. DIE MANSCHETTE MIT DEM GERÄT VERBINDEN ............................................. 10
4. DIE MANSCHETTE ANLEGEN............................................................................... 10
5. KÖRPERHALTUNG WÄHREND DER MESSUNG ................................................. 11
6. EINE BLUTDRUCKMESSUNG DURCHFÜHREN................................................... 11
7. GESPEICHERTE ERGEBNISSE ANZEIGEN ........................................................... 12
8. MESSDATEN AUS DEM SPEICHER LÖSCHEN .................................................... 14
9. HOHEN BLUTDRUCK BEI ERWACHSENEN BEURTEILEN.................................. 14
10. FEHLERSUCHE (1) ..................................................................................................16
11. FEHLERSUCHE (2) ..................................................................................................16
INSTANDHALTUNG........................................................................................................17
ERKLÄRUNG DER SYMBOLE AM GERÄT .................................................................... 18
GARANTIE....................................................................................................................... 19
WICHTIGE INFORMATIONEN
NORMALE BLUTDRUCKSCHWANKUNGEN
Alle körperlichen Aktivitäten, Aufregung, Stress, Essen, Trinken, Rauchen, Körperhaltung
und viele andere Aktivitäten oder Faktoren (einschließlich einer Blutdruckmessung) haben
Einfluss auf den Blutdruckwert. Deshalb ist es sehr ungewöhnlich, bei mehreren Messun-
gen identische Blutdruckwerte zu erhalten.

Deutsch 5
Der Blutdruck schwankt fortwährend ----- Tag und Nacht. Der höchste Wert tritt für ge-
wöhnlich tagsüber auf und der niedrigste um Mitternacht. Üblicherweise beginnt der Wert
gegen 3 Uhr nachts zu steigen und erreicht seinen Höhepunkt während des Tages, wenn
die meisten Menschen wach und aktiv sind.
Deshalb ist es empfehlenswert, dass Sie Ihren Blutdruck jeden Tag etwa um die gleiche
Zeit messen.
Zu häufige Messungen können zu Verletzungen aufgrund von Durchblutungsstörungen
führen; bitte entspannen Sie sich mindestens 1 bis 1,5 Minuten zwischen zwei Messungen,
damit sich die Blutzirkulation in Ihrem Arm erholen kann. Es kommt selten vor, dass Sie
jedes Mal identische Blutdruckwerte erhalten.
INHALT UND DISPLAY-ANZEIGEN
1 Taste MEM
2 Taste START
3 Batteriefach
4 LCD-Display
5 Manschette
6 Anzeige „Batterie schwach“
7 Systolischer Blutdruck
8 Diastolischer Blutdruck / Anzeige der Pulsfrequenz (abwechselnd)
9 Datum- / Zeit-Anzeige (abwechselnd)
10 Speicheranzeige
11 Symbol „Arrhythmie“
12 Blutdruckwert Klassifizierungsanzeige
13 Anzeige „Bereit zum Aufpumpen“
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das vollautomatische elektronische Blutdruckmessgerät ist für die Verwendung durch
medizinische Fachleute oder zu Hause bestimmt. Es ist ein nichtinvasives Blutdruck-
messsystem für die Bestimmung des diastolischen und systolischen Blutdrucks und der
Pulsfrequenz einer erwachsenen Person mittels einer nichtinvasiven Technik, bei der eine
aufblasbare Manschette um den Oberarm geschlungen wird. Der Umfang der Manschette
ist beschränkt auf 30cm-42cm.

Deutsch
6
GEGENANZEIGE
Für Menschen mit schweren Herzrhythmusstörungen ist die Verwendung dieses
elektronischen Blutdruckmessgerätes nicht geeignet.
PRODUKTBESCHREIBUNG
Basierend auf der oszillometrischen Methode und piezoresistivem Drucksensor können
Blutdruck und Pulsfrequenz automatisch und nichtinvasiv gemessen werden. Das LCD-
Display zeigt Blutdruck und Pulsfrequenz an. Die letzten 2x60 Messungen können mit
Datum und Zeitangabe gespeichert werden. Das Display kann auch den Durchschnittswert
der letzten drei Messungen anzeigen.
Das elektronische Blutdruckmessgerät entspricht folgenden Normen: IEC 60601-1:2005/
EN 60601-1:2006/AC:2010 (Medizinische elektrische Geräte -- Teil 1: Allgemeine Festle-
gungen für die Basissicherheit und die wesentlichen Leistungsmerkmale), IEC60601-1-
2:2007/EN 60601-1-2:2007 /AC:2010 (Medizinische elektrische Geräte -- Teil 1-2: Allgemei-
ne Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale -
Ergänzungsnorm: Elektromagnetische Verträglichkeit - Anforderungen und Prüfungen),
IEC 80601-2-30 : 2009+Cor.2010/EN 80601-2-30:2010 (Medizinische elektrische Geräte –Teil
2-30: Besondere Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungs-
merkmale von automatisierten nicht-invasiven Blutdruckmessgeräten) EN 1060-1: 1995 +
A1: 2002 + A2: 2009 (Nichtinvasive Blutdruckmessgeräte - Teil 1: Allgemeine Anforderun-
gen), EN 1060-3: 1997 + A1: 2005 + A2: 2009 (Nichtinvasive Blutdruckmessgeräte - Teil 3:
Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme).
SPEZIFIKATIONEN
1. Produktname: Blutdruckmessgerät
2. Modell: BMG 5611 (KD-558)
3. Klassifizierung: interne Stromversorgung, Anwendungsteil Typ BF, IPX0, Kein AP oder
APG, fortlaufender Betrieb
4. Gerätegröße: Etwa 138mm x 48mm x 98mm
5. Manschettenumfang: 30cm-42cm
6. Gewicht: Etwa 211g (ohne Batterien und Manschette)
7. Messmethode: Oszillometrische Methode, automatisches Aufpumpen und Messen
8. Speichergröße: 2 x 60 Messungen mit Zeit- und Datumangabe
9. Stromquelle: Batterien: 4 ×1,5V Typ AA • Mignon • LR6

Deutsch 7
10. Messbereich:
Manschettendruck: 0-300mmHg
Systolisch: 60-260mmHg
Diastolisch: 40-199mmHg
Pulsfrequenz: 40-180 Schläge/Minute
11. Genauigkeit:
Druck: ±3mmHg
Pulsfrequenz: ±5%
12. Umgebungstemperatur für den Betrieb: +10°C~+40°C
13. Umgebungsfeuchtigkeit für den Betrieb: ≤90% relative Luftfeuchtigkeit
14. Umgebungstemperatur für Lagerung und Transport: -20°C~+55°C
15. Umgebungsfeuchtigkeit für Lagerung und Transport: ≤90% relative Luftfeuchtigkeit
16. Umgebungsdruck: 80kPa-105kPa
17. Lebensdauer der Batterie: Etwa 500 Messungen
18. Eine Liste aller Bauteile, die zum Blutdruckmesssystem gehören, einschließlich Zube-
hör: Pumpe, Ventil, LCD, Manschette, Sensor
Hinweis:
Diese Spezifikationen können ohne vorherige Bekanntmachung verändert werden.
HINWEISE
1. Lesen Sie alle Informationen in der Betriebsanleitung und allen anderen Schriftstücken
in der Verpackung, bevor Sie das Gerät in Betrieb nehmen.
2. Bleiben Sie 5 Minuten vor der Blutdruckmessung ruhig, gelassen und ruhen Sie sich
aus.
3. Die Manschette sollte sich auf Höhe Ihres Herzens befinden.
4. Sprechen Sie während der Messung nicht, bewegen Sie weder Ihren Körper, noch
Ihren Arm.
5. Führen Sie die Messung jedes Mal am selben Arm durch.
6. Bitte entspannen Sie sich mindestens 1 bis 1,5 Minuten zwischen zwei Messungen,
damit sich die Blutzirkulation in Ihrem Arm erholen kann. Längeres starkes Aufblasen
(Manschettendruck über 300 mmHG oder mehr als 3 Minuten über 15 mmHG) kann zu
blauen Flecken an Ihrem Arm führen.
7. Wenden Sie sich an Ihren Arzt, wenn Sie sich in folgenden Fällen nicht sicher sind:
1) Die Benutzung der Manschette über einer Wunde oder Entzündung;
2) Die Benutzung der Manschette an einem Glied mit intravaskulärem Zugang oder
Therapie oder einem arteriovenösen (AV) Shunt;
3) Die Benutzung der Manschette am Arm auf der Seite einer Brustamputation;

Deutsch
8
4) Gleichzeitige Verwendung mit anderen medizinischen Überwachungsgeräten am
gleichen Glied;
5) Notwendigkeit, die Durchblutung des Benutzers zu überprüfen.
8. Dieses elektronische Blutdruckmessgerät ist für Erwachsene ausgelegt und sollte
niemals für Säuglinge oder Kleinkinder verwendet werden. Fragen Sie Ihren Arzt oder
andere Fachkräfte im Gesundheitswesen, bevor Sie es für ältere Kinder verwenden.
9. Verwenden Sie dieses Gerät nicht in einem fahrenden Fahrzeug; dies kann zu fehler-
haften Messungen führen.
10. Blutdruckmessungen mit diesem Gerät sind denen gleichwertig, die von einem
geschulten Beobachter mit der Manschetten/Stethoskop-Abhörmethode erlangt
werden, innerhalb der vom amerikanischen Amt für Normung (American National
Standard Institute) vorgegebenen Grenzwerte für elektronische oder automatische
Blutdruckmessgeräte.
11. Falls bei der Blutdruckmessung ein unregelmäßiger Herzschlag aufgrund einer ge-
wöhnlichen Arrhythmie entdeckt wird, wird dieses Zeichen angezeigt. Unter dieser
Bedingung funktioniert das elektronische Blutdruckmessgerät zwar, aber die Ergebnis-
se sind eventuell nicht genau; Sie sollten sich für eine genaue Beurteilung an Ihren Arzt
wenden.
Es gibt 2 Bedingungen, unter denen das Signal des IHB angezeigt wird:
1) Der Koeffizient der Variation (CV) der Pulsschläge ist >25%.
2) Die Abweichung der nachfolgenden Pulsperiode ist ≥0.14s, und die Anzahl dieser
Pulsschläge beträgt mehr als 53% der insgesamt gemessenen Pulsschläge.
12. Bitte verwenden Sie keine andere als die vom Hersteller mitgelieferte Manschette, da
ansonsten die Biokompatibilität gefährdet sein und es zu Messfehlern kommen kann.
13. Wenn das Gerät außerhalb des in der Spezifikation vorgegebenen Temperatur- und
Feuchtigkeitsbereiches gelagert oder verwendet wird, wird es möglicherweise nicht
gemäß der Leistungsbeschreibung funktionieren oder ein Sicherheitsrisiko darstellen.
14. Bitte teilen Sie sich die Manschette nicht mit anderen ansteckenden Personen, um
Kreuzinfektionen zu vermeiden.
15. Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein digitales Gerät
der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Diese Grenzwerte wurden so
gesetzt, dass sie angemessenen Schutz vor schädlichen Interferenzen bei der Instal-
lation in einem Wohngebiet bieten. Dieses Gerät erzeugt und verwendet Hochfre-
quenzenergie und strahlt sie ab; wenn es nicht gemäß der Anleitung installiert und
verwendet wird, kann das Gerät schädliche Interferenzen im Funkverkehr verursachen.
Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen
auftreten. Falls dieses Gerät schädliche Interferenzen für den Radio- oder Fernsehemp-
fang verursacht, was durch Aus- und Einschalten des Gerätes festgestellt werden kann,

Deutsch 9
sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden
Maßnahmen zu beheben:
- Richten Sie die Empfangsantenne neu aus oder bringen Sie sie an einen anderen
Ort.
- Erhöhen Sie den Abstand zwischen Gerät und Empfänger.
- Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Schaltkreis
gehört als der Empfänger.
- Wenden Sie sich an Ihren Händler oder einen erfahrenen Radio-/Fernsehtechniker
um Hilfe.
16. Dieses Blutdruckmessgerät wird durch die auskultatorische Methode überprüft. Es
wird empfohlen, bei Bedarf Anhang B von ANSI/AAMI SP-10:2002+A1:2003+A2:2006
zu den Einzelheiten des Kontrollverfahrens zu konsultieren.
EINSTELLUNG UND FUNKTIONSWEISE
1. EINLEGEN DER BATTERIEN
a. Öffnen Sie die Batteriefachabdeckung auf der Rückseite des Geräts.
b. Legen Sie vier Batterien des Typs „AA“ ein. Achten Sie bitte auf die richtige Polari-
tät.
c. Schließen Sie die Batteriefachabdeckung.
Wenn das LCD-Display das Batteriesymbol anzeigt, tauschen Sie alle Batterien
gegen neue aus.
Aufladbare Akkus sind für dieses Gerät nicht geeignet.
Entfernen Sie die Batterien, wenn das Gerät einen Monat oder länger nicht verwendet
wird, um erhebliche Schäden durch ausgelaufene Batterien zu vermeiden.
Passen Sie auf, dass keine Batterieflüssigkeit in Ihre Augen gelangt. Falls Sie etwas
davon in Ihre Augen bekommen, spülen Sie sofort mit viel frischem Wasser und kon-
taktieren Sie einen Arzt.
Das Gerät, die Batterien und die Manschette müssen am Ende ihrer Verwen-
dungsdauer gemäß den örtlichen Bestimmungen entsorgt werden.
2. UHR- UND DATUMSEINSTELLUNG
a. Sobald Sie die Batterien eingelegt haben oder das Gerät ausschalten, schaltet es
in den Uhrzeitmodus und das Display zeigt abwechselnd Zeit und Datum an.
S. Abb. 2 & 2-1.

Deutsch
10
Abb. 2 Abb. 2-1 Abb. 2-2
b. Wenn sich das Gerät im Uhrzeitmodus befindet, drücken Sie gleichzeitig die
„START“ und die „MEM“-Taste; ein Piepsen ertönt und der Monat blinkt zuerst.
Siehe Abb. 2-2. Drücken Sie die „START“-Taste mehrmals; der Tag, die Stunde
und die Minute blinken nacheinander. Während eine Zahl blinkt, können Sie durch
Drücken der „MEM“-Taste die Zahl erhöhen. Halten Sie die „MEM“-Taste gedrückt,
die Zahl vergrößert sich schnell.
c. Sie können das Gerät ausschalten, indem Sie die „START“-Taste drücken während
die Minuten blinken; damit ist Zeit und Datum bestätigt.
d. Das Gerät schaltet sich nach 1 Minute ohne Aktivität automatisch aus; Zeit und
Datum bleiben dann unverändert.
e. Wenn Sie die Batterien wechseln, sollten Sie Zeit und Datum neu einstellen.
3. DIE MANSCHETTE MIT DEM GERÄT VERBINDEN
Stecken Sie den Stecker des Manschettenschlauches in die
Buchse auf der linken Seite des Gerätes. Stellen Sie sicher, dass
der Stecker vollständig eingesteckt ist, damit während der Blut-
druckmessung keine Luft entweichen kann.
Vermeiden Sie es, den Verbindungsschlauch während der Messung zusammen-
zudrücken oder einzuschnüren, da dies Aufpumpfehler oder Verletzungen durch
kontinuierlichen Manschettendruck verursachen kann.
4. DIE MANSCHETTE ANLEGEN
a. Falls notwendig, ziehen Sie die Manschettenseite durch
die Metallschlaufe (die Manschette ist schon so verpackt).
b. Platzieren Sie die Manschette 1-2cm über dem Ellbogen
um einen unbekleideten Arm.
c. Legen Sie im Sitzen die Hand mit der Handfläche
nach oben vor sich auf eine flache Oberfläche, wie z. B.
einen Tisch. Positionieren Sie den Luftschlauch in der
Mitte Ihres Armes, auf einer Linie mit dem Mittelfinger.
d. Ziehen Sie die Manschette fest und schließen Sie den Klettverschluss. Die
Manschette sollte bequem, aber fest an Ihrem Arm sitzen. Sie sollten einen Finger
zwischen Arm und Manschette schieben können.
Hinweis:
1. Bitte beachten Sie den Umfangsbereich der Manschette unter „SPEZIFIKATIO-
NEN“ um sicherzugehen, dass Sie die geeignete Manschette verwenden.
2. Führen Sie die Messung jedes Mal am selben Arm durch.
3. Bewegen Sie Ihren Arm, Körper, das Gerät und den Gummischlauch nicht während
der Messung.
4. Bleiben Sie 5 Minuten vor der Blutdruckmessung ruhig und entspannt.
5. Bitte halten Sie die Manschette sauber. Wenn die Manschette verschmutzt, neh-
men Sie sie vom Gerät ab, reinigen Sie sie von Hand in mildem Seifenwasser und
spülen Sie sie dann gründlich in kaltem Wasser. Trocknen Sie die Manschette nicht
im Trockner und bügeln Sie sie nicht. Es wird empfohlen, die Manschette alle 200
Messungen zu Reinigen.
5. KÖRPERHALTUNG WÄHREND DER MESSUNG
Bequemes Sitzen während der Messung
a. Stellen Sie beim Sitzen die Füße flach auf den Boden auf
und überkreuzen Sie nicht Ihre Beine.
b. Legen Sie die Hand mit der Handfläche nach oben vor sich auf
eine flache Oberfläche, wie einen Tisch.
c. Die Mitte der Manschette sollte sich auf Höhe des rechten Vorhofs des Herzens
befinden.
Messung im Liegen
a. Legen Sie sich auf den Rücken.
b. Legen Sie den Arm gerade an Ihre Seite mit der
Handfläche nach oben.
c. Die Manschette sollte sich auf Höhe Ihres Herzens befinden.
6. EINE BLUTDRUCKMESSUNG DURCHFÜHREN
a. Wenn Sie die Manschette angelegt haben und bequem sitzen, drücken Sie die
„START“-Taste. Ein Piepston ist zu hören und als Selbsttest werden alle Display-
Zeichen angezeigt. S. Abb. 6. Bitte wenden Sie sich an den Kundendienst, falls ein
Segment fehlt.
b. Dann blinkt die aktuelle Speicherbank (U1 oder U2). S. Abb. 6-1. Drücken Sie die
„MEM“-Taste, um zur anderen Bank zu wechseln. S. Abb. 6-2. Bestätigen Sie Ihre

Deutsch 11
d. Ziehen Sie die Manschette fest und schließen Sie den Klettverschluss. Die
Manschette sollte bequem, aber fest an Ihrem Arm sitzen. Sie sollten einen Finger
zwischen Arm und Manschette schieben können.
Hinweis:
1. Bitte beachten Sie den Umfangsbereich der Manschette unter „SPEZIFIKATIO-
NEN“ um sicherzugehen, dass Sie die geeignete Manschette verwenden.
2. Führen Sie die Messung jedes Mal am selben Arm durch.
3. Bewegen Sie Ihren Arm, Körper, das Gerät und den Gummischlauch nicht während
der Messung.
4. Bleiben Sie 5 Minuten vor der Blutdruckmessung ruhig und entspannt.
5. Bitte halten Sie die Manschette sauber. Wenn die Manschette verschmutzt, neh-
men Sie sie vom Gerät ab, reinigen Sie sie von Hand in mildem Seifenwasser und
spülen Sie sie dann gründlich in kaltem Wasser. Trocknen Sie die Manschette nicht
im Trockner und bügeln Sie sie nicht. Es wird empfohlen, die Manschette alle 200
Messungen zu Reinigen.
5. KÖRPERHALTUNG WÄHREND DER MESSUNG
Bequemes Sitzen während der Messung
a. Stellen Sie beim Sitzen die Füße flach auf den Boden auf
und überkreuzen Sie nicht Ihre Beine.
b. Legen Sie die Hand mit der Handfläche nach oben vor sich auf
eine flache Oberfläche, wie einen Tisch.
c. Die Mitte der Manschette sollte sich auf Höhe des rechten Vorhofs des Herzens
befinden.
Messung im Liegen
a. Legen Sie sich auf den Rücken.
b. Legen Sie den Arm gerade an Ihre Seite mit der
Handfläche nach oben.
c. Die Manschette sollte sich auf Höhe Ihres Herzens befinden.
6. EINE BLUTDRUCKMESSUNG DURCHFÜHREN
a. Wenn Sie die Manschette angelegt haben und bequem sitzen, drücken Sie die
„START“-Taste. Ein Piepston ist zu hören und als Selbsttest werden alle Display-
Zeichen angezeigt. Siehe Abb. 6. Bitte wenden Sie sich an den Kundendienst, falls
ein ein Segment fehlt.
b. Dann blinkt die aktuelle Speicherbank (U1 oder U2). Siehe Abb. 6-1. Drücken Sie
die „MEM“-Taste, um zur anderen Bank zu wechseln. Siehe Abb. 6-2. Bestätigen

Deutsch
12
Sie Ihre Wahl durch Drücken der „START“-Taste. Nach 5 Sekunden ohne Aktivität
wird die aktuelle Bank automatisch bestätigt.
Abb. 6 Abb. 6-1 Abb. 6-2
c. Nach der Auswahl der Speicherbank beginnt das Gerät, den Nulldruck zu suchen.
Siehe Abb. 6-3.
d. Das Gerät bläst die Manschette auf, bis der Druck ausreichend für eine Messung
ist. Dann lässt das Gerät die Luft langsam aus der Manschette aus und führt die
Messung durch. Schließlich werden Blutdruck und Pulsfrequenz berechnet und
einzeln auf dem LCD-Display angezeigt. Eventuell blinkt das Symbol für unre-
gelmäßigen Herzschlag. Siehe Abb. 6-4 & 6-5. Das Ergebnis wird automatisch in
der aktuellen Speicherbank gespeichert.
Abb. 6-3 Abb. 6-4 Abb. 6-5
e. Nach der Messung schaltet sich das Gerät nach 1 Minute ohne Aktivität automa-
tisch aus. Sie können auch die „START“-Taste drücken, um das Gerät manuell
auszuschalten.
f. Während der Messung können Sie die „START“-Taste drücken, um das Gerät
manuell auszuschalten.
Hinweis:
Bitte lassen Sie sich das Messergebnis von einer medizinischen Fachkraft erklären.
7. GESPEICHERTE ERGEBNISSE ANZEIGEN
a. Nach der Messung können Sie die Messdaten in der aktuellen Speicherbank
anschauen, indem Sie die Taste „MEM“ drücken. Jetzt zeigt das LCD-Display die
Anzahl der Ergebnisse im aktuellen Speicher an. Siehe Abb. 7.

Deutsch 13

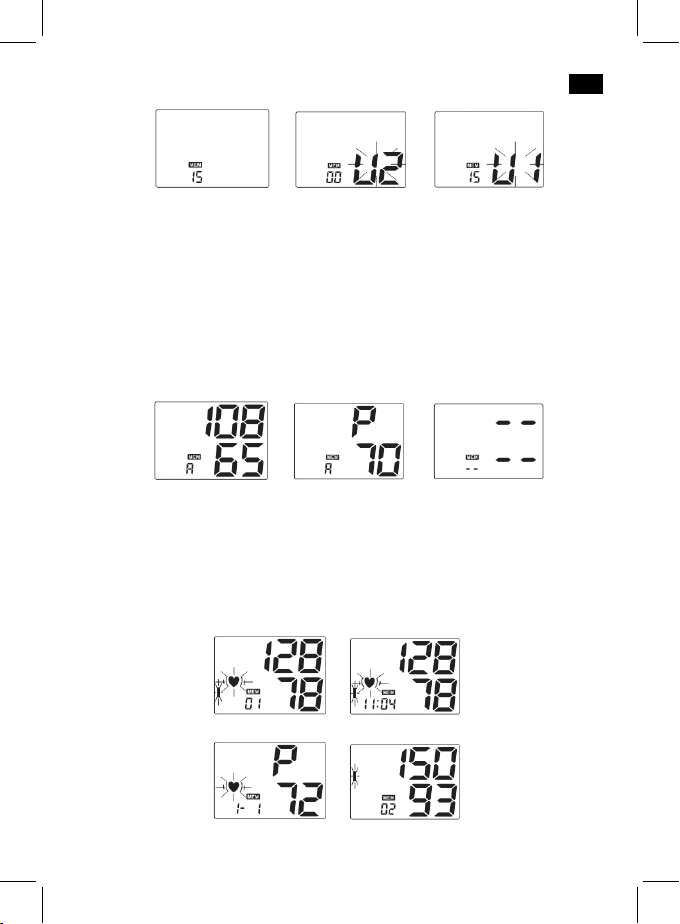

Abb. 7 Abb. 7-1 Abb. 7-2
b. Sie können auch im Uhrzeitmodus die „MEM“-Taste drücken, um die gespei-
cherten Ergebnisse anzuzeigen. Die aktuelle Speicherbank blinkt und die Anzahl
der Ergebnisse aus dem Speicher wird angezeigt. Siehe Abb. 7-1. Drücken Sie die
„START“-Taste, um zur anderen Bank zu wechseln. Siehe Abb. 7-2. Bestätigen Sie
Ihre Wahl durch Drücken der „MEM“-Taste. Nach 5 Sekunden ohne Aktivität wird
die aktuelle Bank automatisch bestätigt.
c. Nach Auswahl der Speicherbank zeigt das Display den Durchschnittswert der
letzten drei Ergebnisse dieser Bank an; Siehe Abb. 7-3 & 7-4. Falls keine Ergebnisse
gespeichert sind, zeigt das Display Striche an, wie in Abb. 7-5.
Abb. 7-3 Abb. 7-4 Abb. 7-5
d. Wenn der Durchschnitt angezeigt wird und Sie die „MEM“-Taste drücken, wird das
neueste Ergebnis angezeigt. Siehe Abb. 7-6. Danach werden Blutdruck und Pulsfre-
quenz einzeln angezeigt. Eventuell blinkt das Symbol für unregelmäßigen Herz-
schlag. Siehe Abb. 7-7 & 7-8. Drücken Sie erneut die „MEM“-Taste, um das nächste
Ergebnis anzusehen. Siehe Abb. 7-9. Wenn Sie mehrmals die „MEM“-Taste drücken,
werden die jeweils vorher gemessenen Ergebnisse angezeigt.
Abb. 7-6 Abb. 7-7
Abb. 7-8 Abb. 7-9

Deutsch
14
e. Wenn die gespeicherten Ergebnisse angezeigt werden, schaltet sich das Gerät
nach 1 Minute. ohne Aktivität automatisch aus. Sie können auch die „START“-Taste
drücken, um das Gerät manuell auszuschalten.
8. MESSDATEN AUS DEM SPEICHER LÖSCHEN
Wenn ein beliebiges Ergebnis (außer der Durchschnittswert der letzten drei Messun-
gen) angezeigt wird und Sie die „MEM“-Taste drei Sekunden lang gedrückt halten,
werden nach drei Piepstönen alle Ergebnisse der aktuellen Speicherbank gelöscht.

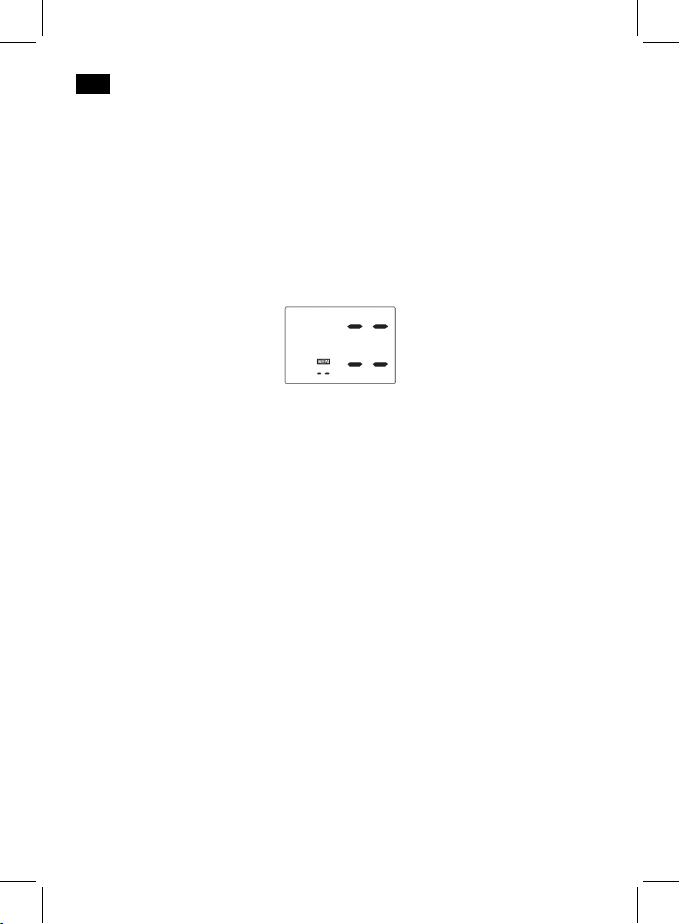

Das Display zeigt Abb. 8; wenn Sie auf „MEM“ oder „START“ drücken, schaltet sich
das Gerät aus.
Abb. 8
9. HOHEN BLUTDRUCK BEI ERWACHSENEN BEURTEILEN
Folgende Richtlinien für die Beurteilung hohen Blutdrucks (ohne Alter oder Geschlecht
zu berücksichtigen) wurden von der Weltgesundheitsorganisation (WHO) erstellt. Bitte
beachten Sie, dass andere Faktoren (z.B. Diabetes, Adipositas, Rauchen, etc.) auch
beachtet werden müssen. Konsultieren Sie für eine genaue Beurteilung Ihren Arzt und
ändern Sie niemals selbst ihre Behandlung.

Deutsch 15
Blutdruck-Klassifikation für Erwachsene
Systolisch (mmHG)
180 starker Bluthochdruck (Grad 3)
160 Bluthochdruck (Grad 2)
140 leichter Bluthochdruck (Grad 1)
130 leicht erhöhter
Blutdruck
120 Normal
80 85 90 100 110
Diastolisch (mmHG)
Blutdruck-Klassifikation SYS (mmHG) DIA (mmHG)
Optimal <120 <80
Normal 120 - 129 80 - 84
Hoch - Normal 130 - 139 85 – 89
Hypertonie Grad 1 140 - 159 90 – 99
Hypertonie Grad 2 160 - 179 100 – 109
Hypertonie Grad 3 ≥180 ≥110
Definition und Klassifikation der Blutdruckwerte nach WHO/ISH

Deutsch
16
10. FEHLERSUCHE (1)
PROBLEM MÖGLICHE URSACHE LÖSUNG
Das LCD-Display
zeigt ein unnormales
Ergebnis an
Die Position der Manschette
war nicht korrekt oder sie war
nicht fest genug.
Befestigen Sie die Manschette
korrekt und versuchen Sie es
erneut.
Die Körperhaltung während
der Messung war nicht korrekt.
Lesen Sie erneut den Abschnitt
"KÖRPERHALTUNG WÄHREND
DER MESSUNG" der
Betriebsanleitung und versuchen
Sie es erneut.
Reden, Bewegung von Arm
oder Körper, Ärger, Aufregung
oder Nervosität beim Messen.
Versuchen Sie es erneut, wenn
Sie ruhig sind und reden oder
bewegen Sie sich während der
Messung nicht.
Unregelmäßiger Herzschlag
(Arrhythmie)
Für Menschen mit schweren
Herzrhythmusstörungen ist die
Verwendung dieses elektronischen
Blutdruckmessgerätes nicht
geeignet.
11. FEHLERSUCHE (2)
PROBLEM MÖGLICHE URSACHE LÖSUNG
Das Display zeigt das
Symbol für schwache
Batterien an
Batterie schwach Wechseln Sie die Batterien
LCD zeigt "Er 0" Das Drucksystem ist vor der
Messung instabil
Bewegen Sie sich nicht und
versuchen Sie es erneut.
LCD zeigt "Er 1" Der systolische Blutdruck kann
nicht gefunden werden
LCD zeigt "Er 2" Der diastolische Blutdruck
kann nicht gefunden werden

Deutsch 17
PROBLEM MÖGLICHE URSACHE LÖSUNG
LCD zeigt "Er 3"
Das pneumatische System ist
blockiert oder die Manschette
sitzt beim Aufblasen zu eng. Befestigen Sie die Manschette
korrekt und versuchen Sie es
erneut.
LCD zeigt "Er 4"
Leckage im pneumatischen
System oder die Manschette
sitzt beim Aufblasen zu locker.
LCD zeigt "Er 5" Manschettendruck über
300mmHg
Messen Sie nach 5 Minuten erneut.
Falls das Gerät immer noch nicht
normal funktioniert, kontaktieren
Sie bitte Ihren Vertragshändler
oder den Hersteller.
LCD zeigt "Er 6"
Über 3 Minuten mit
Manschettendruck über 15
mmHG
LCD zeigt "Er 7" Fehler beim Zugriff auf
EEPROM
LCD zeigt "Er 8" Fehler beim Überprüfen der
Geräteparameter
LCD zeigt "Er A" Parameterfehler Drucksensor
Keine Reaktion,
wenn Sie eine Taste
drücken oder die
Batterie einlegen.
Falsche Bedienung oder
starke elektromagnetische
Störung.
Nehmen Sie die Batterien heraus
und legen Sie alle nach 5 Minuten
wieder ein.
INSTANDHALTUNG
1. Lassen Sie dieses Gerät nicht fallen oder setzen Sie es starken Stößen aus.
2. Vermeiden Sie hohe Temperaturen und Sonneneinstrahlung. Tauchen Sie das
Gerät nicht in Wasser, da es dadurch beschädigt würde.
3. Wenn dieses Gerät nahe dem Gefrierpunkt aufbewahrt wurde, lassen Sie es auf Raum-
temperatur erwärmen, bevor Sie es benutzen.
4. Versuchen Sie nicht, das Gerät auseinander zu bauen.
5. Wenn Sie das Gerät längere Zeit nicht verwenden, entfernen Sie bitte die Batterien.
6. Es wird empfohlen, das Betriebsverhalten alle 2 Jahre oder nach einer Reparatur zu
überprüfen. Bitte kontaktieren Sie den Kundendienst.
7. Reinigen Sie das Gerät mit einem trockenen weichen Tuch oder mit einem weichen
Tuch, das nach der Befeuchtung mit Wasser, verdünntem Desinfektionsalkohol oder
verdünnter Seifenlauge gut ausgewrungen wurde.

Deutsch
18
8. Kein Bauteil des Blutdruckmessgerätes kann vom Nutzer selbst gewartet werden. Die
Schaltbilder, Bauteillisten, Beschreibungen, Eichvorschriften oder andere Informatio-
nen, die den qualifizierten Fachleuten des Nutzers bei der Reparatur der reparablen
Teile des Gerätes helfen könnten, können geliefert werden.
9. Das Blutdruckmessgerät kann die Sicherheits- und Leistungsmerkmale mindestens
für 10.000 Messungen oder drei Jahre halten und die Manschette kann die Leistungs-
merkmale mindestens für 1000 Messungen halten.
10. Es wird empfohlen, die Manschette bei Bedarf 2 Mal pro Woche zu desinfizieren
(z. B. im Krankenhaus oder Klinikbetrieb). Wischen Sie die Innenseite (die Seite, die
mit der Haut in Berührung kommt) mit einem weichen Tuch, das mit Ethanol (75-90%)
befeuchtet und dann ausgedrückt wurde und lassen Sie die Manschette dann an der
Luft trocknen.
ERKLÄRUNG DER SYMBOLE AM GERÄT
Symbol für "DIE BETRIEBSANLEITUNG MUSS GELESEN WERDEN"
Symbol für "WARNUNG"
Symbol für "ANWENDUNGSTEIL TYP BF" (Die Manschette ist ein
Anwendungsteil Typ BF)
Symbol für „UMWELTSCHUTZ“ - Elektrische Produkte sollten nicht mit dem
Haushaltsmüll entsorgt werden. Bitte recyceln, wenn es eine entsprechende
Anlage gibt. Fragen Sie bei der Kreisverwaltung oder beim Einzelhändler nach
Tipps zum Recyceln."
Symbol für "HERSTELLER"
Symbol für "ENTSPRICHT DEN MDD93/42/EEC-ANFORDERUNGEN"
Symbol für "HERSTELLUNGSDATUM"
Symbol für "EUROPÄISCHE VERTRETUNG"
SN Symbol für "SERIENNUMMER"
Symbol für "TROCKEN HALTEN"

Deutsch 19
GARANTIE
Garantiebedingungen
1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie
von 24 Monaten ab Kaufdatum.
Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch
Unternehmer für das Gerät eine Garantie von 12 Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur ge-
werblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland
bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbe-
legs und dieses Garantiescheins an uns.
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf
Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt
werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schrift-
lich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf
welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch
Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der
Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des
Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche
Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausge-
schlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein
Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige
Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte
(Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garan-
tie nicht berührt.
Stand 06 2012

Deutsch
20
Garantieabwicklung
24 Stunden am Tag, 7 Tage in der Woche
Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die
schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI -
Internet-Serviceportal zur Verfügung.
www.sli24.de
Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.
de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses
Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur
Abwicklung Ihrer Reklamation.
Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an
Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal
www.sli24.de online verfolgen.
Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut ver-
packten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen
Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw.
Servicepartner.
So einfach kann Service sein!
1. Anmelden
2. Einpacken
3. Ab zur Post damit
Fertig, so einfach geht es!
Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung,
Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleis-
tungen erbringen können.
Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:
• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ’s, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops
