AEG KS12-1 User manual
Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke
gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Orijinal iş
Pů
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijâm oriěinâlvalodâ
Originali instrukcija
Algupärane kasutusjuhend
Instrucţiuni de folosire originale
KS12-1
SE 3.6, LA 036
Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Πρωτότυπο οδηγιών χρήσης
Orijinal işletme talimat
Původním návodem k používání
Pôvodný návod na použitie
Instrukcjąoryginalną
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijām oriģinālvalodā
Originali instrukcija
Algupärane kasutusjuhend
Оригинальное руководство по эксплуатации
Оригинално ръководство за експлоатация
Instrucţiuni de folosire originale
Оригинален прирачник за работа
Оригінал інструкції з експлуатації
ﺔﯾﻠﺻﻷا تﺎﻣﯾﻠﻌﺗﻟا
SE 3.6, LA 036
Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Πρωτότυπο οδηγιών χρήσης
Orijinal işletme talimat
Původním návodem k používání
Pôvodný návod na použitie
Instrukcjąoryginalną
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijām oriģinālvalodā
Originali instrukcija
Algupärane kasutusjuhend
Оригинальное руководство по эксплуатации
Оригинално ръководство за експлоатация
Instrucţiuni de folosire originale
Оригинален прирачник за работа
Оригінал інструкції з експлуатації
ﺔﯾﻠﺻﻷا تﺎﻣﯾﻠﻌﺗﻟا
SE 3.6, LA 036
Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Πρωτότυπο οδηγιών χρήσης
Orijinal işletme talimat
Původním návodem k používání
Pôvodný návod na použitie
Instrukcjąoryginalną
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijām oriģinālvalodā
Originali instrukcija
Algupärane kasutusjuhend
Оригинальное руководство по эксплуатации
Оригинално ръководство за експлоатация
Instrucţiuni de folosire originale
Оригинален прирачник за работа
Оригінал інструкції з експлуатації
ﺔﯾﻠﺻﻷا تﺎﻣﯾﻠﻌﺗﻟا

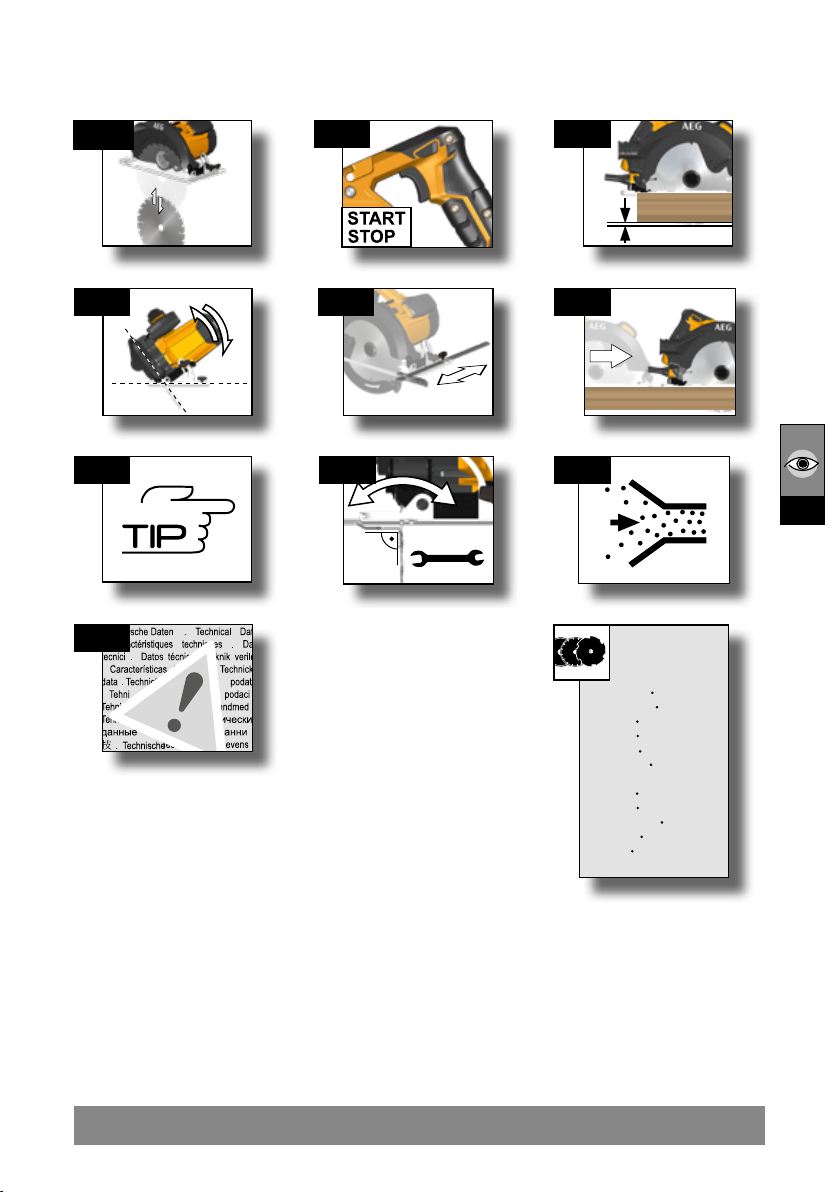

KS12-1
Technical Data,Safety Instructions, Specied Conditions of Use,
EC-Declaration of Conformity, Batteries, Maintenance, Symbols Please read and save
these instructions!
English
18
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Akkus, Wartung, Symbole Bitte lesen und
aufbewahren!
Deutsch
21
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Déclaration CE de Conformité, Accus, Entretien, Symboles A lire et à conserver
soigneusement
Français
25
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE,
Batterie, Manutenzione, Simboli Si prega di leggere e
conservare le istruzioni!
Italiano
29
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la nalidad,
Declaracion de Conformidad CE, Bateria, Mantenimiento, Símbolos Lea y conserve estas
instrucciones por favor!
Español
33
Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Acumulador, Manutenção, Symbole Por favor leia e conserve
em seu poder!
Português
37
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem,EC-Konformiteitsverklaring,Akku, Onderhoud, Symbolen Lees en let goed
op deze adviezen!
Nederlands
41
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,
CE-Konformitetserklæring, Batteri, Vedligeholdelse, Symboler Vær venlig at læse
og opbevare!
Dansk
44
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Batterier, Vedlikehold, Symboler Vennligst les og oppbevar!
Norsk
47
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,
CEFörsäkran, Batterier, Skötsel, Symboler Läs igenom och spara!
Svenska
50
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Akku, Huolto, Symbolit Lue ja säilytä!
Suomi
53
Τεχνικά στοιχεία,Ειδικέςυποδείξειςασφάλειας, Χρήσησύμφωνα με τοσκοπό
προορισμού, Δήλωση πιστότητας ΕΚ, Μπαταρίες, Συντήρηση, Σύμβολα. Παρακαλούμε να τις διαβάσετε και
να τις φυλάξετε!
Ελληνικά
56
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice,
Akü, Bakim, Semboller Lütfen okuyun ve saklayın
Türkçe
60
Technická data, Speciální bezpečnostní upozornění, Oblast využití,
Ce-prohlášení o shodě, Akumulátory, Údržba, Symboly Po přečtení uschovejte
Česky
63
Technické údaje, Špeciálne bezpčènostné pokyny, Použitie podl’a predpisov,
CE-Vyhlásenie konformity, Akumulátory, Údrzba, Symboly Prosím prečítať a uschovať!
Slovensky
66
Danetechniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodnez
przeznaczeniem, Świadectwo zgodnościce,BaterieAkumulatorowe,Utrzymanie,Symbole Należy uważnie przeczytać i
zachować do wglądu!
Polski
69
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Akuk, Karbantartás, Szimbólumok Olvassa el és őrizze meg
Magyar
73
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Akumulatorji, Vzdrževanje, Simboli Prosimo preberite
in shranite!
Slovensko
76
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Baterije, Održavanje, Simboli Molimo pročitati i sačuvati
Hrvatski
79
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Atbilstība CE normām, Akumulātori, Apkope, Simboli Lūdzu, izlasīt un uzglabāt!
Latviski
82
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirti,
CE Atitikties pareiškimas, Akumuliatoriai, Techninis aptarnavimas, Simboliai Prašome perskaityti
ir neišmesti!
Lietuviškai
85
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Akud, Hooldus, Sümbolid Palunlugegeläbijahoidke alal!
Eesti
88
Технические данные, Указания по безопасности, Использование,
Декларация о соответствии стандартам EC, Аккумулятор, Обслуживание, Символы Пожалуйста прочтитеи
сохранитеэту инструкцию.
Pусский
91
Технически данни, Специални указания за безопасност,Използванепопредназначение,
СЕ - Декларация за съответствие, Акумулатори, Поддръжка, Символи Моля прочетете и запазете!
Български
95
Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specifcate,
Declaraţie de conformitate, Acumulatori, Intreţinere, Simboluri Va rugăm citiţi şi păstraţi
aceste instrucţiuni
Română
99
Технички податоци, Упатства за употреба, Специфицирани услови на употреба,
ЕУ- декларација за Сообразност, Батерии, Одржување, Симболи Ве мoлиме прочитаjте го и
чувајте го ова упатство!
Мaкeдohcки
102
Технічні характеристики, Вказівки З Техніки Безпеки, Використання за призначенням,
Сертифікат Відповідності Вимогам Єс, Акумуляторні батареї, Обслуговування,Символи Прочитайте та збережіть
цю інструкцію.
Українська
106
112
3
12

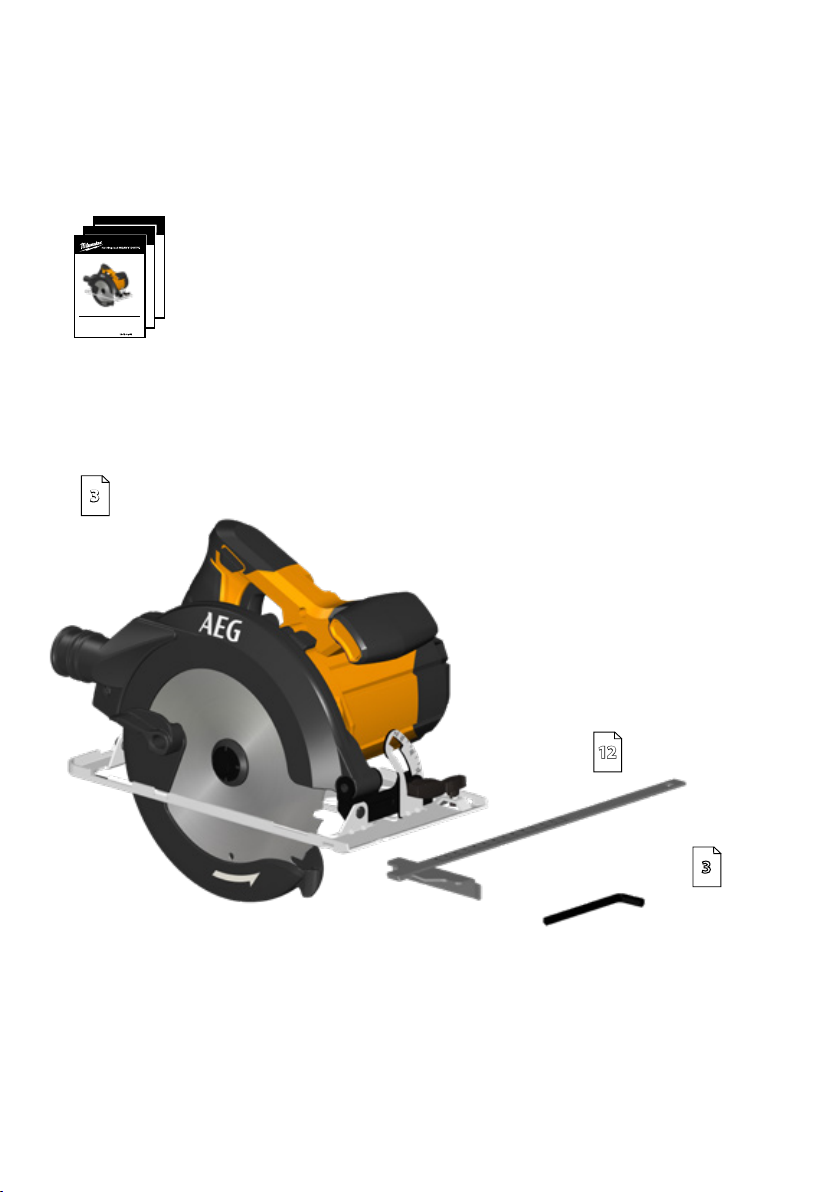

Originalinstructions
Originalbetriebsanleitung
Noticeoriginale
Istruzionioriginali
Manualoriginal
Manualoriginal
Oorspronkelijke
gebruiksaanwijzing
Originalbrugsanvisning
Originalbruksanvisning
Bruksanvisningi original
Alkuperäisetohjeet
Orijinaliş
Pů
Eredetihasználati utasítás
Izvirna navodila
Originalnepogonske upute
Instrukcijâmoriěinâlvalodâ
Originaliinstrukcija
Algupäranekasutusjuhend
Instrucţiunide folosire originale
KS12
3

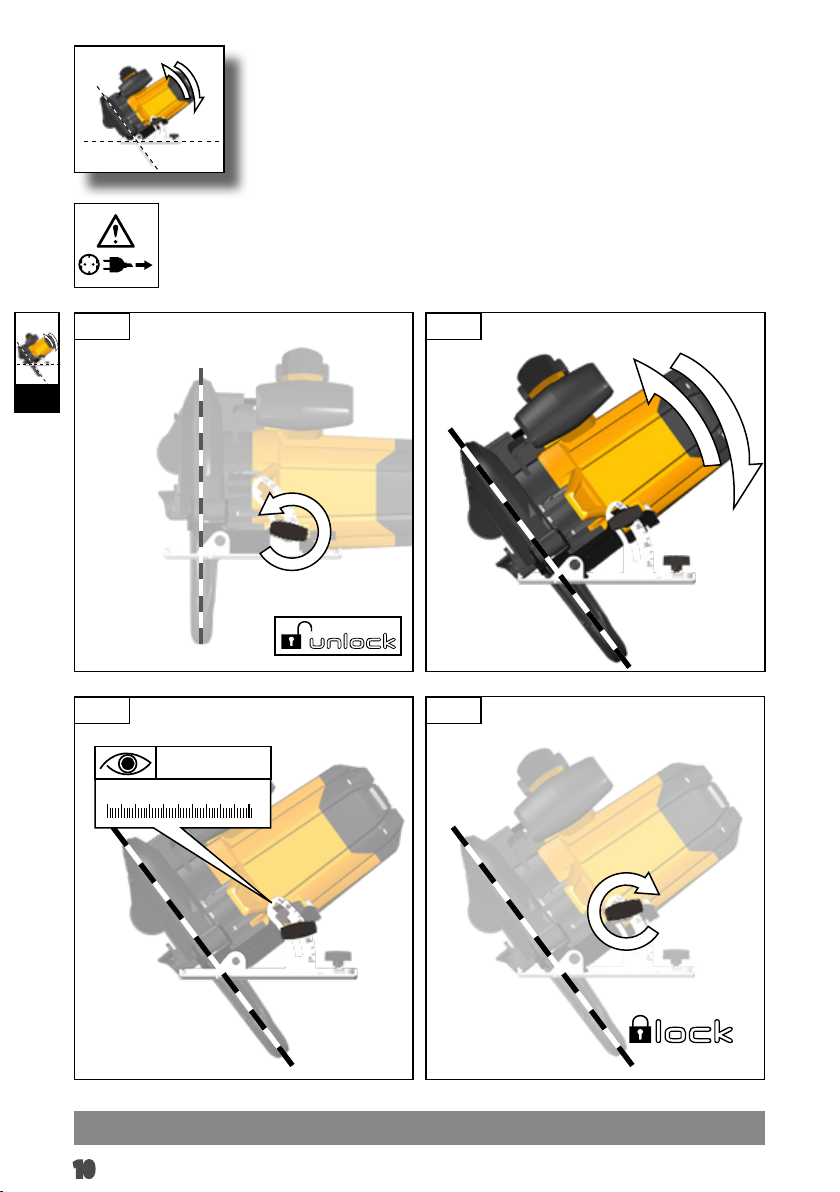

90°
Zubehör
Accessoires
Accessorio
Accessorio Acessório
Toebehoren Tilbehør
Tilbehør Tillbehör
Lisälaite
Aksesuar Příslušenství
Príslušenstv
Azokat a tartozékokat
Oprema Piederumi
Priedas Tarvikud
Äîïîëíèòåëü
Accesoriu
VVI
VII
X
VIII
IIII
IX
II
IV
3
1.
2.
2
1
I
4
3.
EN 847-1
4.
I
5
5.
6. TEST
2
2 x
1
I
6
II

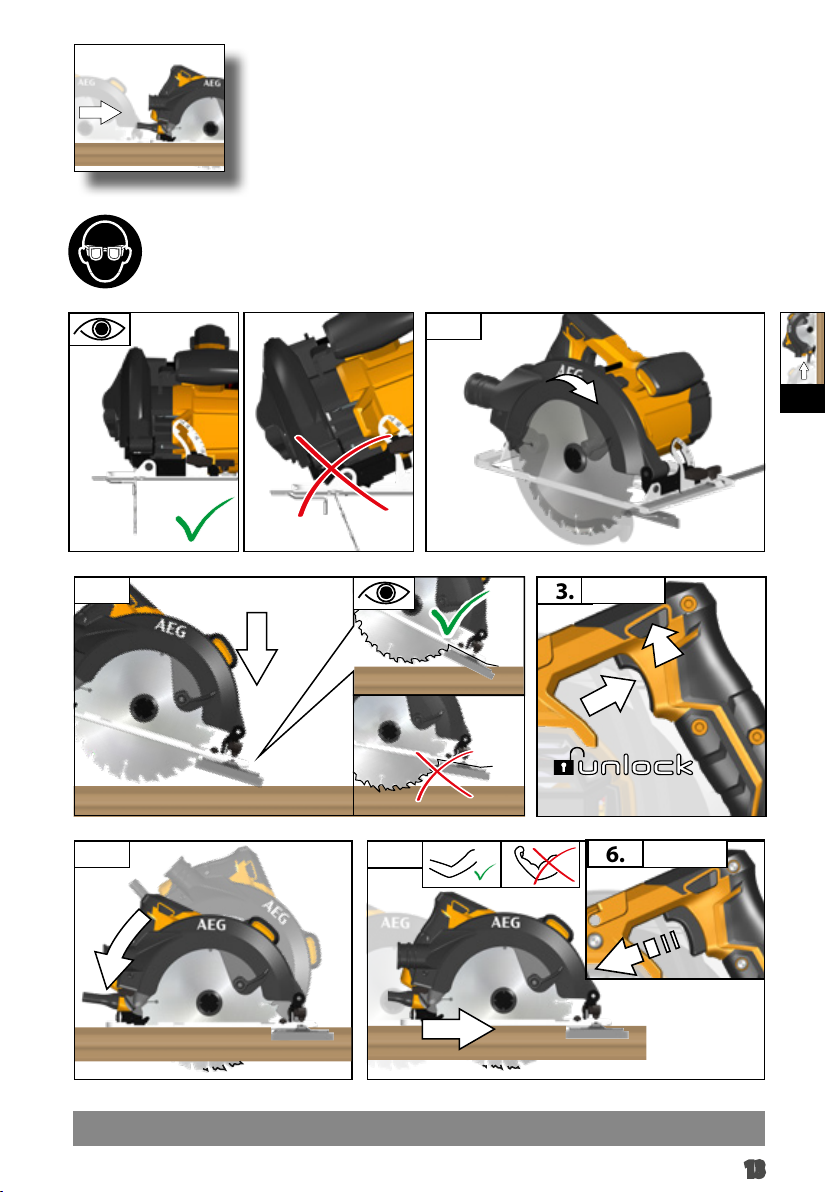

For safety reasons this power tool is tted with a switch lock and
the On-/O switch cannot be locked in the „On“ position
Aus Sicherheitsgründen ist das Elektrowerkzeug mit einer Einschalt-
sperre versehen und der Ein-/Ausschalter lässt sich nicht arretieren.
Pour des raisons de sécurité, l‘outil électrique est doté d‘un ver-
rouillage de mise en marche et le commutateur de mise en marche
et d‘arrêt ne peut pas s‘enclencher.
Per motivi di sicurezza, questo utensile elettrico é dotato di
pulsante d‘arresto.
Por razones de seguridad la herramienta electtricatiente un seguro
de arranque, el interruptor de arranque no tiene la posibilidad de
de enclaviemento.
Por razões de segurança a ferramenta eléctrica possui um encrava-
mento de ligação. Além disso, não é possível xar o interruptor.
Uit veiligheidsoverwegingen is de machine van een inschakelvergren-
deling voorzien en de aan-uitschakelaar is niet te vergrendelen.
Maskinen er af sikkerhedshensysn forsysnet med en indkoblings-
spærre.
Av sikkerhetsgrunner er elektroverktøyet utstyrt med innkoblings-
sperre, og av-/på-bryteren lar seg ikke låse.
För Din säkerhet är maskinen utrustad med låsknapp så strömbry-
taren ej kan tryckas in.
Turvallisuussyistä on ko. sähkötyökalu varustettu kytkemisen
estolla ja On-Ei-kytkintä ei voi lukita.
Το ηλεκτρικό εργαλείο είναι εξοπλισμένο για λόγους ασφαλείας
με μία ασφάλεια ενεργοποίησης και ο διακόπτης ενεργοποίησης/
απενεργοποίησης δεν μπορεί να κλειδωθεί στην θέση ΟΝ
Güvenlik nedenleriyle bu alet bir kapama emniyeti ile donatılmış
olup, açma/kapama şalteri kilitlenmez.
Z bezpečnostních důvodů nelze zaaretovat vypínač v poloze ZAPNUTO.
Z bezpečnostých dôvodov je toto elektrické náradie vybavené
blokovacím zariadením spúšťania a aretácia vypínača nie je možná.
Ze względów bezpieczeństwa to elektronarzędzie jest wyposażone
w blokadę wyłącznika, a wyłącznika On/O nie można zablokować
w pozycji On (WŁ).
Biztonsági okokból ez a szerszám egy olyan KI/BE kapcsolóval van
szerelve, ami nem rögzíthető „BE“ állásban.
Iz varnostnih razlogov je električno orodje opremljeno z zaporo
vklopa in stikalo za vklop/izklop se ne da kiksirati.
Iz sigurnosnihrazloga električni alat jepredviđen jednimzatvaračem za
uključivanje i prekidač za uključivanje i isključivanje se ne može aretirati.
Drošības nolūkā elektriskie instrumenti ir aprīkoti ar slēdža
bloķētāju un slēdzi nevar noksēt.
Saugumo sumetimais elektros prietaise yra paleidimo blokavimo
mechanizmas, ir negalima užksuoti įjungimo/išjungimo jungiklio.
Turvakaalutlustel on elektritööriist varustatud sisselülitusblokee-
ringuga ning sisse-välja lülitit pole võimalik kseerida.
Из соображений безопасности этот электроинструмент оснащенен
блокиратором включения, который служит для предотвращения
самопроизвольного илислучайного включения.
От съображения за безопасност електрическият инструмент
има блокировка на включването и бутонът за включване и
изключване не може да се блокира.
Din motive de securitate aceasta scula electrică este dotată cu un
blocaj pe comutator iar comutatorul Pornire / Oprire nu poate
blocat în poziţia „Pornit“
Од безбедносни причини оваа машина е обезбедена со
прекинувач кочница така што прекинувачот за вклучување не
може да се заклучи во вклучена позиција.
Для цілей безпеки електроінструмент обладнаний механізмом
блокування проти включення; вмикач/вимикач неможливо
заблокувати.
START STOP
2
1
1
2
7
Insulated gripping surface
Isolierte Griäche
Surface de prise isolée
Supercie di presa isolata
Supercie de agarre con aislamiento
Superfície de pega isolada
Geïsoleerde handgrepen
Isolerede gribeader
Isolert gripeate
Isolerad greppyta
Eristetty tarttumapinta
Μονωμένη επιφάνεια λαβής
İzolasyonlu tutma yüzeyi
Izolovaná uchopovací plocha
Izolovaná úchopná plocha
Izolowana powierzchnia uchwytu
Szigetelt fogófelület
Izolirana prijemalna površina
Izolirana površina za držanje
Izolēta satveršanas virsma
Izoliuotas rankenos paviršius
Isoleeritud pideme piirkond
Изолированная поверхность ручки
Изолирана повърхност за хващане
Suprafaţă de prindere izolată
Изолирана површина на дршката
Ізольована поверхня ручки
II
8
Adjust the cutting depth to the thickness of the workpiece. Less
than a full tooth of the blade teeth should be visible below the
workpiece.
Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte
weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.
Adapter la profondeur de coupe à l’épaisseur de la pièce. Moins
d’une dent complète devrait apparaître sous la pièce.
Adattare la profondità di taglio allo spessore del pezzo in lavorazi-
one. Nella parte inferiore del pezzo in lavorazione dovrebbe essere
visibile meno della completa altezza del dente.
Adaptar la profundidad de corte al grosor de la pieza de trabajo.
La hoja de sierra no deberá sobresalir más de un diente de la pieza
de trabajo.
Adaptar a profundidade de corte à espessura da peça a ser trabal-
hada. Deveria estar visível por aproximadamente menos do que
uma altura de dente abaixo da peça a ser trabalhada.
Pas de zaagdiepte aan de dikte van het werkstuk aan. Er dient minder
dan een volledige tandhoogte onder het werkstuk zichtbaar te zijn.
Tilpas skæredybden efter arbejdsemnets tykkelse. Der må maksi-
malt være en hel tandhøjde synlig under emnet.
Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal være
mindre enn en full tannhøyde synlig under arbeidsstykket.
Anpassa sågdjupet till arbetsstyckets tjocklek. Den synliga delen av
en tand under arbetsstycket måste vara mindre än en hel tand.
Aseta leikkaussyvyys työkappaleen paksuuden mukaan. Työkappa-
leen alla tulisi terää näkyä korkeintaan täysi hammaskorkeus.
Προσαρμόστε το βάθος κοπής στο πάχος του υπό κατεργασία
τεμαχίου. Κάτω το υπό κατεργασία τεμάχιο πρέπει να φαίνεται
λιγότερο από ένα ολόκληρο δόντι του πριονόδισκου.
Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş parçası
altında tam diş uzunluğunun daha azı görünmelidir.
Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by měla
být viditelná méně než celá výška zubu.
Hrúbku rezu prispôsobte hrúbke obrobka. Pod obrobkom by malo
byť vidieť menej pílového listu ako plnú výšku zuba píly.
Głębokość cięcia należy dopasować do grubości obrabianego przed-
miotu. Powinno być widoczne mniej jak pełna wysokość zębów pod
obrabianym przedmioten.
A vágási mélységet a munkadarab vastagságának megfelelően kell
megválasztani. A fűrészlapból a munkadarab alatt kevesebb mind
egy teljes fogmagasságnyinak kell kilátszania.
Prosimo, da globino reza prilagodite debelini obdelovanca. Znaša
naj manj kot višina zoba, ki je vidna pod obdelovancem.
Prilagodite dubinu rezanja debljini izratka. Ispod izratka treba biti
vidljiv manje od jedan puni zub.
Izvçlieties zâìçðanas dziïumu, kas atbilst zâìçjamâ priekðmeta
biezumam. Zâìçðanas dziïumam jâbût tik lielam, lai zem zâìçjamâ
priekðmeta redzamâs asmens daïas augstums bûtu mazâks par
asmens zobu augstumu.
Pjovimo gylá tinkamai nustatykite pagal ruoðinio storá. Ruoðinio
apaèioje turi matytis ðiek tiek maþiau, nei per visà pjûklo danties
aukðtá, iðlindusi disko dalis.
Kohandage lõikesügavus tooriku paksusega. Saeketas võib tooriku
alt vähem kui ühe täishamba võrra välja ulatuda.
Устанавливайте глубину реза в соответствии с толщиной
детали. Под деталью пильное полотно не должно
высовываться более чем на один зуб.
Винаги настройвайте дълбочината на рязане съобразно
дебелината на стената на обработвания детайл. От обратната
страна на детайла дискът трябва да се подава на разстояние,
по-малко от една височина на зъба.
Adaptaţi adâncimea de tăiere la grosimea piesei de lucru. Sub piesa
de lucru ar trebui să se vadă mai puţin de înălţimea întreagă a unui
dinte.
Прилагодете ја длабочината на засекот во зависност од
густината на обработуваното парче. Нешто помалку од цел
забец од сечилото треба да биде видлив под работното парче.
Глибина різання повинна відповідати товщині заготовки.
III
9
1.
3.
0-62 mm
0-62
2.
III
0 - 62
40
30
20
10
0
50
60
10
3.
1.
4.
2.
IV
50
45
40
30
10
20
0
50
45
40
30
10
20
0
0°- 51,5°
0 10 20 30 40
51,5
11
V
3.
Carry out a test cut
Probeschnitt durchführen
Eectuer une coupe d‘essai
Eettuare un taglio di prova
Efectuar corte de prueba
Efectuar experiências de corte
Proefsnede maken
Foretages et prøvesnit
Foreta prøvekutt
Gör ett provsnitt!
Πραγματοποιήστε μια
δοκιμαστική τομή.
Deneme kesmesi yapın
Proveďte zkušební řez.
Vykonať skušobný rez.
Wykonac próbę cięcia
Végezzen teszvágást
Opravite preizkusni rez!
Izvesti probno rezanje
Jāveic izmēģinājuma griezums!
Atlikite bandomąjį pjūvį!
Teha proovilõige!
Выполните пробный проход
Направете пробно рязане!
Efectuaţi un test de tăiere
Да се направи пробно сечење
Виконати пробне різання
0° 45°
x mm
y mm
1.2.
1
2
2
1
0 - 13 cm
1213 11 10 9 8 7 6 5 4 3 2 1
12
START
2
1
1.
2.
3.
4. STOP
VI
45°
0°
13
VI
2.
5.
2.
4.
0° > 0°
1.
3.
2
1
START
6.
1
STOP
14
VII
max.
62 mm > 62 mm
A
B
C
15
90°
2.
1.
0°
VIII

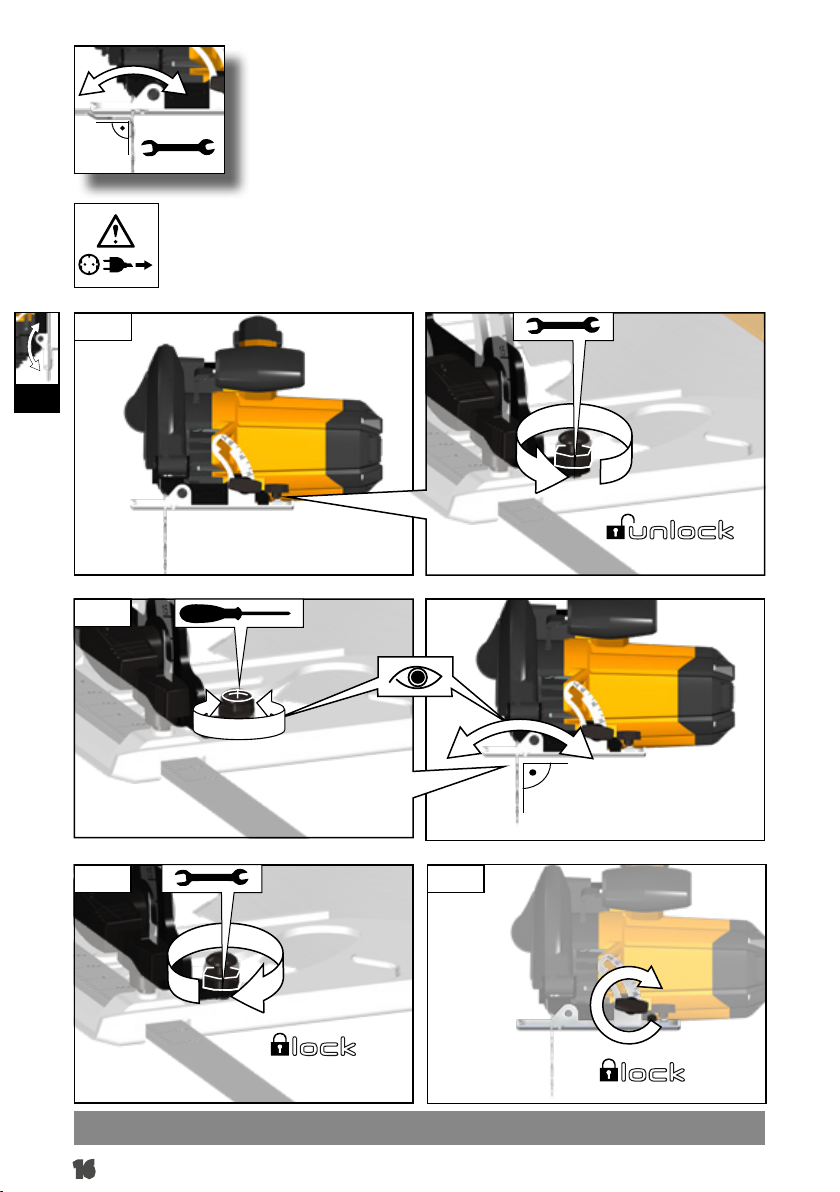

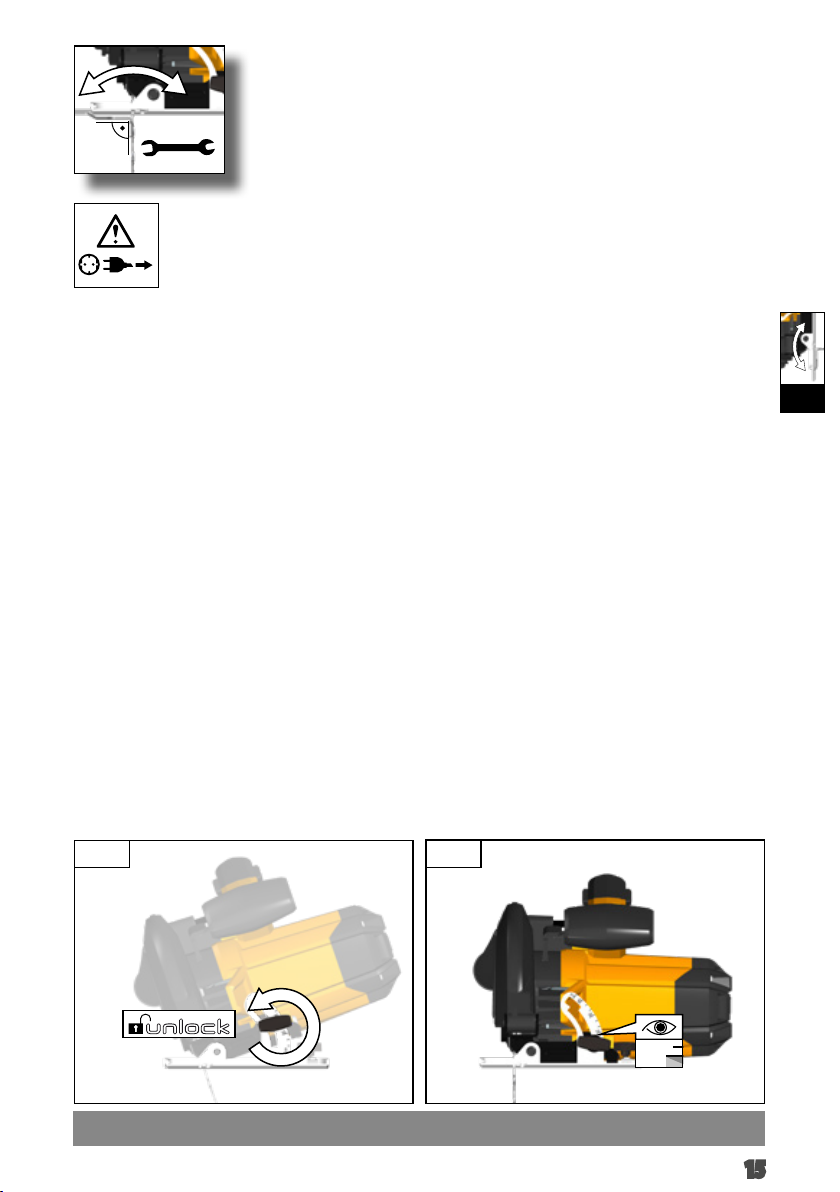

If a correction of the 90° angle of the guide-plate to the saw blade is
necessary, use the correction screw.
Falls eine Korrektur des 90° Winkels der Führungsplatte zum Sägeblatt
nötig ist, diese mit der Korrekturschraube durchführen
Si une correction de l’angle à 90° de la plaque de base par rapport à la
lame de scie s’avère nécessaire, il convient alors d’avoir recours à la vis
de correction.
Nella caso in cui si rendesse necessaria una correzione dell ‘angolo
di 90° della piastra di base rispetto alla lama, questa potrà essere
eettuata agendo sulla vite di correzione.
Si es necesario un ajuste o corrección de perpendicularidad (90°) del
disco de sierra actuar sobre el tornillo de ajuste.
Caso se torne necessário corrigir a esquadria da base em relação ao
disco de corte, agir sobre o parafuso de anação.
Indien een korrektie van de 90° hoek van de bodemplaat ten opzichte
van het zaagblad nodig is kan deze worden gekorrigeerd met de
korrektieschroef.
Såfremt det er nødvendigt med en korrektion af bundpladens 90° vinkel
i forhold til savklingen, gennemføres denne med korrektionsskruen.
Hvis det er nødvendig å foreta en justering av 90°-vinkelen på førings-
platen i forhold til
sagbladet, må dette gjøres med justeringsskruen.
Med ställskruv är det möjligt att justera 90°- vinkeln, bottenplatta till
sågklingan.
Mikäli pohjalevyn 90°-kulman oikaisu sahanterään nähden on tarpeen,
oikaisu suoritetaan oikaisuruuvista.
Kılavuz levhanın testere bıçağına 90°’lik konumunda bir düzeltme
gerekiyorsa, bunu düzeltme vidası ile yapın.
Je-li nutná oprava kolmosti vodicí desky k pilovému kotouči, proveďte
to nastavovacím šroubem.
Ak je potrebná korektúra 90° uhlu vodiacej platne k pílovému listu,
použite korekčnú skrutku.
Jeżeli konieczne jest skorygowanie kąta ustawienia płytki prowadzącej
90° w stosunku do brzeszczota, należy wykorzystać do tego celu śrubę
regulacyjną.
Ha az alaplap és a fűrészlap által bezárt 90 fokos szög korrekcióra
szorul, használja az állító csavart.
Če je potrebna korektura 90° kota vodilne plošče k žaginemu listu, to
opravite s pomočjo korekturnega vijaka.
Ako je potrebno korektura kuta vodeće ploče od 90° prema listu pile,
ovu izvesti sa vijkom za korekturu.
Gadījumā, ja nepieciešama atbalsta plāksnes 90° leņķa korekcija
attiecībā pret zāģa ripu, izmantojiet korekcijas skrūvi.
Jei tarp kreipiamosios ir pjūklo reikalinga 90° laipsnių pataisa, tai
atlikite pataisos varžtu.
Juhul kui on vaja parandada juhtplaadi 90° nurka saelehe suhtes, siis
tehke seda korrigeeriva kruviga.
Для регулировки угла 90 град направляющей шины пильного
полотна служит
регулировочный винт Ако е необходима корекция на ъгъла
от 90° наводещата плоча спрямо режещия диск, направете я с
коригиращия винт.
Dacă este necesară o corecţie în unghi de 90° a plăcii de ghidare faţă de
lama ferăstraului, utilizaţi şurubul de corecţie.
Доколку е потребно корегирање на аголот од 90° водечката
површинакон сечилото на пилата,користет го шрафот за корекција.
Якщо необхідна корекція кута 90° напрямної пластини пилкового
диску, виконати корекцію за допомоги регулювального гвинта
16
VIII
5.
3.
90°
6.
4.
+
–
+
–
17
2IX
2.
1
AAP2-200 4931 4472 95
1.
Deutsch
18
GB
TECHNICAL DATA
Circular saw KS12 -1
Production code 4749 89 01 ...
... 000001-
999999
Rated input 1200W
No-load speed 5000 min-1
Voltage 220-240V AC
50/60Hz
Saw blade dia. x hole dia 190 x 30 mm
Saw blade thickness 2,2 mm
Blade teeth 24
Max. Cutting depth at 0° /45°/ 51,5° 62 / 47 / 43 mm
Weight according EPTA-Procedure 01/2014 3,7 kg
Recommended Ambient Operating
Temperature -18°C ... +50°C
Noise information
Measured values determined according to EN 62841.Typically, the
A-weighted noise levels of the tool are:
Sound pressure level (Uncertainty K=3dB(A))
Sound power level (Uncertainty K=3dB(A))
Wear ear protectors!
94,5 dB(A)
105,5 dB(A)
Vibration information
Vibration total values (triaxial vector sum) determined according
to EN 62841
Sawing of wood :
Vibration emission value ah,W
Uncertainty K= 3 dB(A)
1,5 m/s2
3,4 m/s2
WARNING
The vibration and noise emission level given in this information
sheet has been measured in accordance with a standardized test
given in EN 62841 and may be used to compare one tool with
another. It may be used for a preliminary assessment of exposure.
The declared vibration and noise emission level represents the
main applications of the tool. However if the tool is used for dier-
ent applications, with dierent accessories or poorly maintained,
the vibration and noise emission may dier. This may signicantly
increase the exposure level over the total working period.
An estimation of the level of exposure to vibration and noise should
also take into account the times when the tool is switched o or
when it is running but not actually doing the job. This may signi-
cantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator from
the eects of vibration and/or noise such as: maintain the tool
and the accessories, keep the hands warm, organization of work
patterns.
Wear ear protectors. Exposure to noise can cause hearing loss.
WARNING Read all safety warnings, instructions,
illustrations and specications provided with this power tool.
Failure to follow all instructions listed below may result in electric
shock, re and/or serious injury.
Save all warnings and instructions for future reference.
English
CIRCULAR SAW SAFETY WARNINGS
Cutting procedures
a) DANGER: Keep hands away from cutting area and
the blade. Keep your second hand on auxiliary handle, or
motor housing. If both hands are holding the saw, they cannot be
cut by the blade.
b) Do not reach underneath the workpiece. The guard
cannot protect you from the blade below the workpiece.
c) Adjust the cutting depth to the thickness of the work-
piece. Less than a full tooth of the blade teeth should be visible
below the workpiece.
d) Never hold the workpiece in your hands or across
your leg while cutting. Secure the workpiece to a stable
platform. It is important to support the work properly to minimise
body exposure, blade binding, or loss of control.
e) Hold the power tool by insulated gripping surfaces only,
when performing an operation where the cutting tool may
contact hidden wiring or its own cord. Contact with a „live“
wire will also make exposed metal parts of the power tool „live“
and could give the operator an electric shock.
f) When ripping, always use a rip fence or straight edge
guide. This improves the accuracy of cut and reduces the chance
of blade binding.
g) Always use blades with correct size and shape (diamond
versus round) of arbour holes. Blades that do not match the
mounting hardware of the saw will run o-centre, causing loss of
control.
h) Never use damaged or incorrect blade washers or bolt.
The blade washers and bolt were specially designed for your saw,
for optimum performance and safety of operation.
Kickback causes and related warnings
– kickback is a sudden reaction to a pinched, jammed or misaligned
saw blade, causing an uncontrolled saw to lift up and out of the
workpiece toward the operator;
– when the blade is pinched or jammed tightly by the kerf closing
down, the blade stalls and the motor reaction drives the unit
rapidly back toward the operator;
– if the blade becomes twisted or misaligned in the cut, the teeth
at the back edge of the blade can dig into the top surface of the
wood causing the blade to climb out of the kerf and jump back
toward the operator.
Kickback is the result of saw misuse and/or incorrect operating
procedures or conditions and can be avoided by taking proper
precautions as given below.
a) Maintain a rm grip with both hands on the saw and
position your arms to resist kickback forces. Position your
body to either side of the blade, but not in line with the
blade. Kickback could cause the saw to jump backwards, but kick-
back forces can be controlled by the operator, if proper precautions
are taken.
