BEFORE YOU BEGIN
Contents of the carton:
•1 x BLADE5-FX light effect
•1x Mains lead
•1x User Manual
Unpacking Instructions
Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are
present and have been received in good condition. Notify the freight company immediately and retain packing
material for inspection if any parts appear to be damaged from shipping or the carton itself shows signs of
mishandling. Keep the carton and all packing materials. In the event that a fixture must be returned to the factory, it
is important that the fixture be returned in the original factory box and packing.
Safety Instructions
Please read these instructions carefully, they include important information about the installation, usage and
maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that he also receives
this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you are connecting to is
not higher than that stated on the decal or rear panel of the fixture.
• This product is intended for indoor use only!
It is essential that the device is earthed. A qualified person must carry out the electric connection.
• To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure there are no flammable
materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from adjacent surfaces. Be
sure that no ventilation slots are blocked.
• Always disconnect from power source before servicing or replacing fuse and be sure to replace with same fuse size
and type.
• Secure fixture to fastening device using a safety chain. Never carry the fixture solely by its head. Use its carrying
handles.
• Maximum ambient temperature (Ta) is 104° F (40°C). Do not operate the fixture at temperatures higher than this.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by
yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. Always use the same type of spare parts.
• Don’t connect the device to a dimmer pack.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on.
DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the
disconnect device shall remain readily operable.
GB

©Copyright LOTRONIC 2017 BLADE5-FX Page 3
Features
•7/24/30/36 DMX channels
•5x 12W 4-en-1 CREE LED
•Beam angle 8°
•Infinite Pan & Tilt rotation at 360°
•Dynamic built-in programs
•Modes : DMX, sound activated, master-slave
Specifications
Power supply..........................................................................................90-240Vac 50/60Hz
Consumption..................................................................................................................90W
Pan & Tilt rotation..........................................................................................................360°
Dimensions.................................................................................................... 65 x 18 x 25cm
Weight.........................................................................................................................10,5kg
Installation
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid
vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure
and able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that can hold 12 times
the weight of the unit when installing the fixture.
The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can
pass by or under it.
ORIENTATION
This fixture may be mounted in any position provided there is adequate room for ventilation.
Fuse Replacement
Disconnect the power cord before replacing a fuse and always replace with the same type fuse.
With a flat head screwdriver wedge the fuse holder out of its housing.
Remove the damaged fuse from its holder and replace with exactly the same type of fuse.
Insert the fuse holder back in its place and reconnect power.
Data Cabling
To link fixtures together you must use data cables. If you choose to create your own cable, please use data-grade
cables that can carry a high quality signal and are less prone to electromagnetic interference.
CABLE CONNECTORS
Cabling must have a male XLR connector on one end and a female XLR connector on the other end.

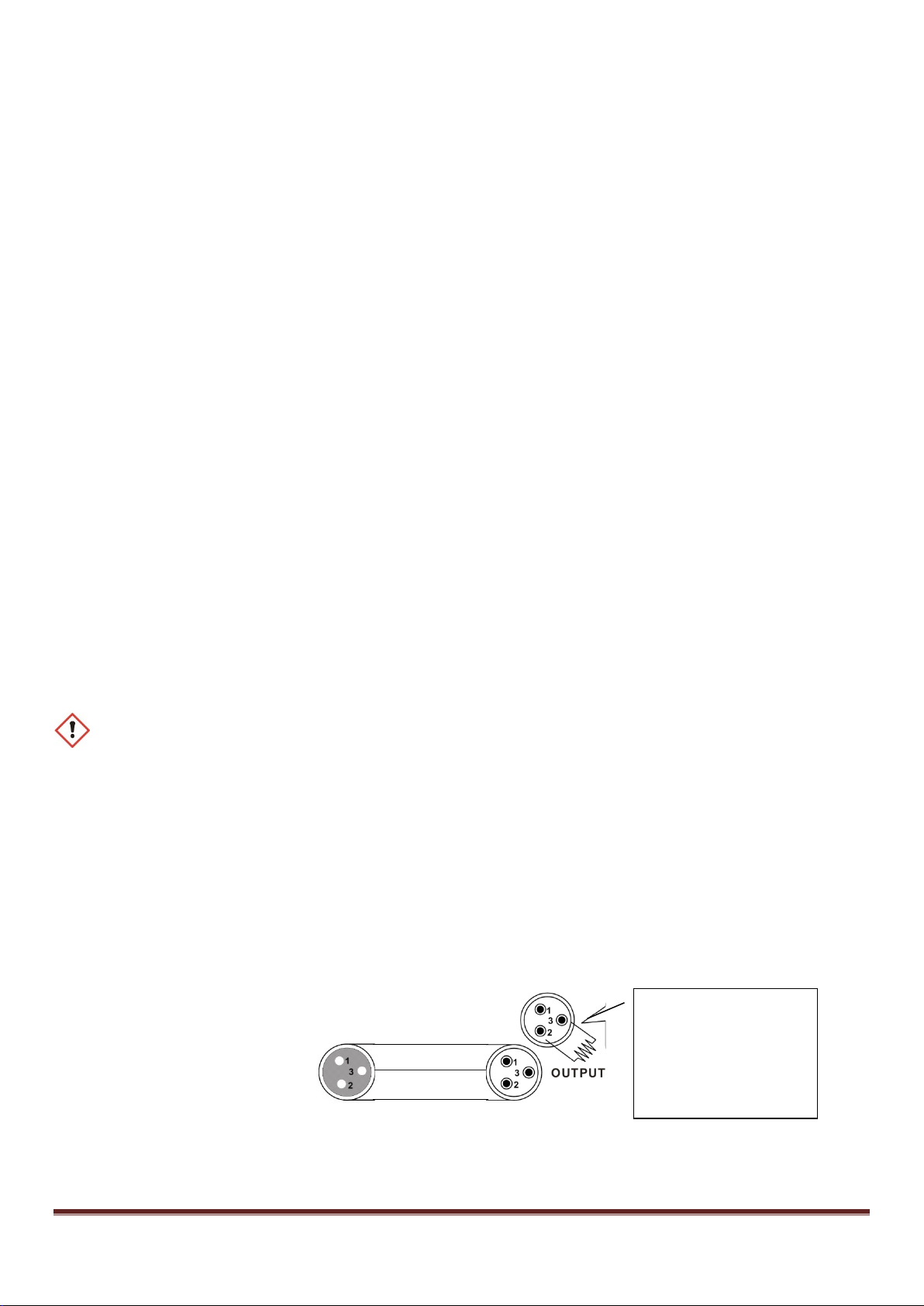

DMX connector configuration
Termination reduces signal errors. To avoid signal transmission problems and interference, it is always advisable to
connect a DMX signal terminator.
INPUT
COMMON
DMX +
DMX-
Resistance 120 ohm
1/ 4w between pin 2
(DMX-) and pin 3
(DMX+) of the last
fixture.

©Copyright LOTRONIC 2017 BLADE5-FX Page 4
CAUTION
Do not allow contact between the common and the fixture’s chassis ground. Grounding the common can cause a
ground loop, and your fixture may perform erratically. Test cables with an ohm meter to check correct polarity and
to make sure the pins are not grounded or shorted to the shield or each other.

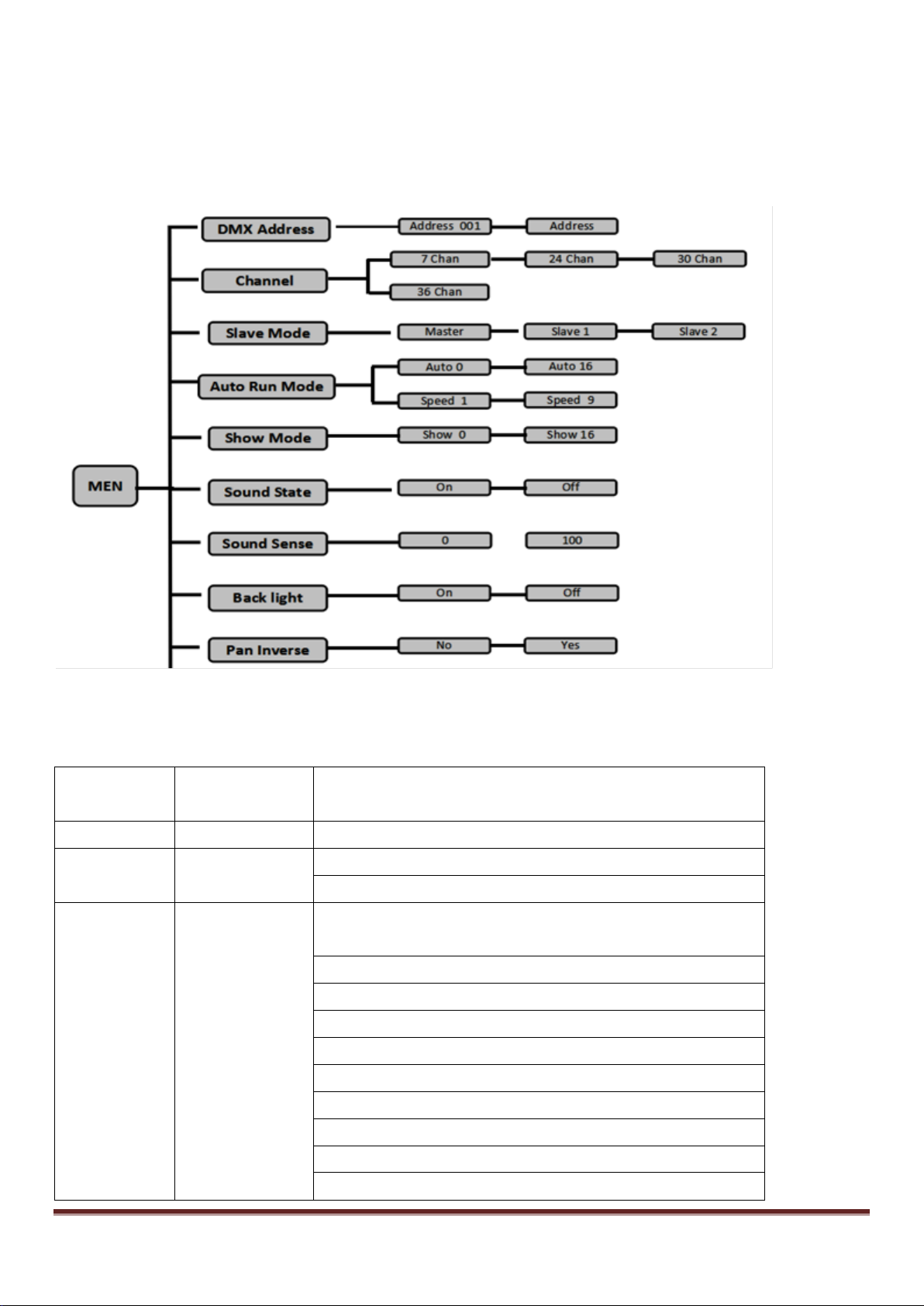

System Menu
DMX Channel Modes
7-Channel Mode
7CH MODE Function Value
1
Dimmer
000-255 0%~100%
2 Strobe
000-007 On
008-255 Strobe from slow to fast
3 Movement
000-007 No function
008-022 Movement 01
023-037 Movement 02
038-052 Movement 03
053-067 Movement 04
068-082 Movement 05
083-097 Movement 06
098-112 Movement07
113-127 Movement 08
128-142 Movement 09

©Copyright LOTRONIC 2017 BLADE5-FX Page 5
143-157 Movement 10
158-172 Movement 11
173-187 Movement 12
188-202 Movement 13
203-217 Movement 14
218-232 Movement 15
233-247 Movement 16
248-255 Sound active
4
Movement Speed
000-255 Movement speed from slow to fast
5 Color Chase
000-015 No Function
015-255 Check the Color Chase Table
6
Chase Speed
000-255 Chase speed from slow to fast
7 Macro function
000-127
No function
128-250 Reset
251-255
No function
24-Channel Mode
24CH MODE Function
Value
1
Dimmer
000-255 0%~100%
2 Strobe
000-007 On
008-255 Strobe from slow to fast
3 Movement
000-007 No function
008-022 Movement 01
023-037 Movement 02
038-052 Movement 03
053-067 Movement 04
068-082 Movement 05
083-097 Movement 06
098-112 Movement07
113-127 Movement 08
128-142 Movement 09
143-157 Movement 10
158-172 Movement 11
173-187 Movement 12
188-202 Movement 13
203-217 Movement 14
218-232 Movement 15
233-247 Movement 16
248-255 Sound active
4
Movement Speed
000-255 Movement speed from slow to fast

©Copyright LOTRONIC 2017 BLADE5-FX Page 6
5 Color Chase
000-015 No Function
015-255 Check the Color Chase Table
6
Chase Speed
000-255 Chase speed from slow to fast
7 Macro function
000-127
No function
128-250 Reset
251-255
No function
8
Color 1
000- 255 see color table
9
Color 2
000- 255 see color table
10
Color 3
000- 255 see color table
11
Color 4
000- 255 see color table
12
Color 5
000- 255 see color table
13
Pan
000-255 Pan movement 0°~ 540°
14 Pan rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
15
Tilt 1
000–255 Tilt1 movement 0°~ 360°
16 Tilt 1 rotate 1
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
17
Tilt 2
000–255 Tilt 2 movement 0°~ 360°
18 Tilt 2 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
19
Tilt 3
000–255 Tilt 3 movement 0°~ 360°
20 Tilt 3 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
21
Tile 4
000–255 Tilt 4 movement 0°~ 360°
22 Tilt 4 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
23
Tilt 5
000–255 Tilt 5 movement 0°~ 360°

©Copyright LOTRONIC 2017 BLADE5-FX Page 7
24 Tilt 5 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
30-Channel Mode
30CH MODE
Function
Value
1
Dimmer
000-255 0%~100%
2
Strobe
000-007 On
008-255 Strobe from slow to fast
3
Movement
000-007 No function
008-022 Movement 01
023-037 Movement 02
038-052 Movement 03
053-067 Movement 04
068-082 Movement 05
083-097 Movement 06
098-112 Movement07
113-127 Movement 08
128-142 Movement 09
143-157 Movement 10
158-172 Movement 11
173-187 Movement 12
188-202 Movement 13
203-217 Movement 14
218-232 Movement 15
233-247 Movement 16
248-255 Sound active
4
Movement Speed
000-255 Movement speed from slow to fast
5
Color Chase
000-015 No Function
015-255 Check the Color Chase Table
6
Chase Speed
000-255 Chase speed from slow to fast
7
Macro function
000-127
No function
128-250
Reset
251-255
No function
8
Color 1
000- 255 see color table
9
Color 2
000- 255 see color table
10
Color 3
000- 255 see color table
11
Color 4
000- 255 see color table

©Copyright LOTRONIC 2017 BLADE5-FX Page 8
12
Color 5
000- 255 see color table
13
Pan
000-255 Pan movement 0°~ 540°
14
Pan speed
000–255 Pan move from fast to slow
15
Pan rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
16
Tilt 1
000–255 Tilt1 movement 0°~ 360°
17
Tilt 1 speed
000–255 Tilt 1 move from fast to slow
18
Tilt 1 rotate 1
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
19
Tilt 2
000–255 Tilt 2 movement 0°~ 360°
20
Tilt 2 speed
000–255 Tilt 2 move from fast to slow
21
Tilt 2 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
22
Tilt 3
000–255 Tilt 3 movement 0°~ 360°
23
Tilt 3 speed
000–255 Tilt 3 move from fast to slow
24
Tilt 3 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
25
Tile 4
000–255 Tilt 4 movement 0°~ 360°
26
Tilt 4 speed
000–255 Tilt 4 move from fast to slow
27
Tilt 4 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
28
Tilt 5
000–255 Tilt 5 movement 0°~ 360°
29
Tilt 5 speed
000–255 Tilt 5 move from fast to slow
30
Tilt 5 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast

©Copyright LOTRONIC 2017 BLADE5-FX Page 9
250-255 Stop
36-Channel mode
36CH MODE
Function
Value
1
Dimmer
000-255 0%~100%
2
Strobe
000-007 On
008-255 Strobe from slow to fast
3
Movement
000-007 No function
008-022 Movement 01
023-037 Movement 02
038-052 Movement 03
053-067 Movement 04
068-082 Movement 05
083-097 Movement 06
098-112 Movement07
113-127 Movement 08
128-142 Movement 09
143-157 Movement 10
158-172 Movement 11
173-187 Movement 12
188
-202 Movement 13
203-217 Movement 14
218-232 Movement 15
233-247 Movement 16
248-255 Sound active
4
Movement Speed
000-255 Movement speed from slow to fast
5
Color Chase
000-015 No Function
015-255 Check the Color Chase Table
6
Chase Speed
000-255 Chase speed from slow to fast
7
Macro function
000-127
No function
128-250
Reset
251-255
No function
8
Color 1
000- 255 see color table
9
Color 2
000- 255 see color table
10
Color 3
000- 255 see color table

©Copyright LOTRONIC 2017 BLADE5-FX Page 10
11
Color 4
000- 255 see color table
12
Color 5
000- 255 see color table
13
Pan
000-255 Pan movement 0°~ 540°
14
Pan Fine
000-255 Pan Fine
15
Pan speed
000–255 Pan move from fast to slow
16
Pan rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
17
Tilt 1
000–255 Tilt1 movement 0°~ 360°
18
Tilt 1 Fine
000-255 Tilt 1 Fine
19
Tilt 1 speed
000–255 Tilt 1 move from fast to slow
20
Tilt 1 rotate 1
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
21
Tilt 2
000–255 Tilt 2 movement 0°~ 360°
22
Tilt 2 Fine
000-255 Tilt 2 Fine
23
Tilt 2 speed
000–255 Tilt 2 move from fast to slow
24
Tilt 2 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
25
Tilt 3
000–255 Tilt 3 movement 0°~ 360°
26
Tilt 3 Fine
000-255 Tilt 3 Fine
27
Tilt 3 speed
000–255 Tilt 3 move from fast to slow
28
Tilt 3 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
29
Tile 4
000–255 Tilt 4 movement 0°~ 360°
30
Tilt 4 Fine
000-255 Tilt 4 Fine
31
Tilt 4 speed
000–255 Tilt 4 move from fast to slow

©Copyright LOTRONIC 2017 BLADE5-FX Page 11
32
Tilt 4 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
33
Tilt 5
000–255 Tilt 5 movement 0°~ 360°
34
Tilt 5 Fine
000-255 Tilt 5 Fine
35
Tilt 5 speed
000–255 Tilt 5 move from fast to slow
36
Tilt 5 rotate
000-005 Stop
006-126 Movement forward fast -> slow
127-128 Stop
129-249 Movement reverse Slow -> Fast
250-255 Stop
Color Table
Color
000 - 007 Blackout
008 - 024 R
025 - 041 G
042 - 057 B
058 - 074 W
075 - 090 R + G
091 - 107 R + B
108 - 123 R + W
124 - 140 G + B
141 - 156 G + W
157 - 173 B + W
174 - 189 R + G + B
190 - 206 R + G + W
207 - 222 R + B + W
223 - 239 G + B + W

©Copyright LOTRONIC 2017 BLADE5-FX Page 12
240 - 255 R + G + B + W
Color Chase Table
Color Chase
000 - 015 No Function
015 - 035 chase 1
036 - 056 chase 2
057 - 076 chase 3
078 - 097 chase 4
098 - 117 chase 5
118 - 138 chase 6
139 - 159 chase 7
160 - 179 chase 8
180 - 200 chase 9
201 - 220 chase 10
221 - 241 chase 11
242 - 255 chase 12
Fixture Cleaning
Due to fog residue, smoke, and dust cleaning the internal and external optical lenses and mirror should be carried
out periodically to optimize light output. Cleaning frequency depends on the environment in which the fixture
operates (I.e. smoke, fog residue, dust, dew). In heavy club use we recommend cleaning on a monthly basis. Periodic
cleaning will ensure longevity, and crisp out-put.
1. Use normal glass cleaner and a soft cloth to wipe down the out- side casing.
2. Use a brush to wipe down the cooling vents and fan grill.
3. Clean the external optics with glass cleaner and a soft cloth every 20 days.
4. Clean the internal optics with glass cleaner and a soft cloth every 30-60 days.
5. Always be sure to dry all parts completely before plugging the unit back in.
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed.

©Copyright LOTRONIC 2017 BLADE5-FX Page 13
PREPARATIFS
Contenu de l’emballage:
•1 effet de lumière BLADE5-FX
•1 cordon secteur
•1 Mode d’emploi
Déballage
Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, prévenez
immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. Conservez le
carton et tous les matériaux d’emballage afin de pouvoir transporter l’appareil en toute sécurité.
Consignes de sécurité
Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’entretien
de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le
nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation
indiqué sur la plaque signalétique de l’appareil.
• Uniquement pour utilisation à l’intérieur!
• L’appareil doit être impérativement relié à la terre.
• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.
Assurez-vous qu’aucun objet inflammable ne se trouve à proximité de l’appareil pendant son fonctionnement.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que
les fentes de ventilation ne sont pas bloquées.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez
uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien.
• Sécurisez l’appareil sur le dispositif de fixation au moyen d’une chaîne. Ne portez jamais l’appareil en le tenant par
le boîtier. Tenez-le par l’étrier.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures
supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-
même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service
technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.
• Ne pas brancher l’appareil sur un variateur.
• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.
• Ne jamais débrancher l’appareil en tirant sur le cordon.
• Ne pas exposer vos yeux à la source lumineuse.
•Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce
dispositif doit rester facilement accessible;
Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la
fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible
F

©Copyright LOTRONIC 2017 BLADE5-FX Page 14
Description
•7/24/30/36 canaux DMX
•5 LED CREE 4-en-1 de 12W chacune
•Angle du faisceau 8°
•Rotation pan & tilt infinie à 360°
•Programmes intégrés dynamiques
•Modes : DMX, activé par le son, maître-esclave
Caractéristiques techniques
Alimentation ..........................................................................................90-240Vac 50/60Hz
Consommation...............................................................................................................90W
Dimensions.................................................................................................... 65 x 18 x 25cm
Poids............................................................................................................................10,5kg
Remplacement du fusible
Sortez le porte-fusible de son logement à l’aide d’un tournevis à lame plate.
Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.
Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur.
Montage
Fixez l’appareil sur l’étrier au moyen des trous de vis. Assurez-vous que l’appareil est solidement fixé afin d’éviter
des vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer
l’appareil est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation utilisez
toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Cet appareil doit être
installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne
ne peut passer en-dessous.
Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation suffisante. Lors du
choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour des travaux de maintenance et de
nettoyage.
Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de température importants
et présentant une ventilation limitée.
CONNECTEURS DE CABLE
Le câble doit posséder une fiche XLR mâle d’un côté et XLR femelle de l’autre. .
Configuration des connecteurs DMX
La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est
toujours conseillé de brancher une résistance de fin de ligne DMX.
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l’appareil. La mise à la masse du commun
peut provoquer une boucle de masse et votre appareil fonctionne d’une façon étrange. Testez les câbles à l’aide
d’un ohm-mètre afin de vérifier la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni
court-circuitées sur le blindage ou mutuellement.
ENTREE
COMMUN
DMX +
DMX-
Résistance de 120 Ω
1/ 4w entre pin 2
(DMX-) et pin 3
(DMX+) sur le dernier
appareil

©Copyright LOTRONIC 2017 BLADE5-FX Page 15
Menu Système
Modes DMX
Mode 7 canaux
MODE 7 CANAUX Fonction Valeur
1
Dimmer
000-255 0%~100%
2 Stroboscope
000-007 Activé
008-255 Stroboscope lent rapide
3 Mouvement
000-007 Aucune fonction
008-022 Mouvement 01
023-037 Mouvement 02
038-052 Mouvement 03
053-067 Mouvement 04
068-082 Mouvement 05
083-097 Mouvement 06
098-112 Mouvement 07
113-127 Mouvement 08
128-142 Mouvement 09
143-157 Mouvement 10
158-172 Mouvement 11

©Copyright LOTRONIC 2017 BLADE5-FX Page 16
173-187 Mouvement 12
188-202 Mouvement 13
203-217 Mouvement 14
218-232 Mouvement 15
233-247 Mouvement 16
248-255 Activation par le son
4
Vitesse des mouvements
Vitesse lent rapide
5 Couleur Chase
000-015 Aucune fonction
Reportez-vous au tableau Color Chase
6
Vitesse Chase
Vitesse lent rapide
7 Fonction Macro
000-127
Aucune fonction
128-250 RESET
251-255
Aucune fonction
Mode 24 canaux
MODE 24 CANAUX
Fonction
Valeur
1
Dimmer
000-255 0%~100%
2
Stroboscope
000-007 Activé
008-255 Stroboscope lent rapide
3
Mouvement
000-007 Aucune fonction
008-022 Mouvement 01
023-037 Mouvement 02
038-052 Mouvement 03
053-067 Mouvement 04
068-082 Mouvement 05
083-097 Mouvement 06
098-112 Mouvement 07
113-127 Mouvement 08
128-142 Mouvement 09
143-157 Mouvement 10
158-172 Mouvement 11
173-187 Mouvement 12
188-202 Mouvement 13
203-217 Mouvement 14
218-232 Mouvement 15
233-247 Mouvement 16
248-255 Activation par le son
4
Vitesse des mouvements
Vitesse lent rapide
5
Couleur Chase
000-015 Aucune fonction
Reportez-vous au tableau Color Chase

©Copyright LOTRONIC 2017 BLADE5-FX Page 17
6
Vitesse Chase
Vitesse lent rapide
7
Fonction Macro
000-127
Aucune fonction
128-250
RESET
251-255
Aucune fonction
8
Couleur 1
Voir tableau des couleurs
9
Couleur 2
Voir tableau des couleurs
10
Couleur 3
Voir tableau des couleurs
11
Couleur 4
Voir tableau des couleurs
12
Couleur 5
Voir tableau des couleurs
13
Pan
000-255 Mouvement Pan 0°-540°
14
Rotation Pan
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
15
Tilt 1
000–255 Mouvement Tilt1 0°~ 360°
16
Tilt 1 Rotation 1
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
17
Tilt 2
000–255 Mouvement Tilt 2 0°-360°
18
Tilt 2 Rotation
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
19
Tilt 3
000–255 Mouvement Tilt 3 0°-360°
20
Tilt 3 Rotation
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
21
Tilt 4
000–255 Mouvement Tilt 4 0°-360°
22
Tilt 4 Rotation
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
23
Tilt 5
000–255 Mouvement Tilt 5 0°-360°
24
Tilt 5 Rotation
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent

©Copyright LOTRONIC 2017 BLADE5-FX Page 18
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
Mode 30 canaux
MODE 30 CANAUX
Fonction
Valeur
1
Dimmer
000-255 0%~100%
2
Stroboscope
000-007 Activé
008-255 Stroboscope lent rapide
3
Mouvement
000-007 Aucune fonction
008-022 Mouvement 01
023-037 Mouvement 02
038-052 Mouvement 03
053-067 Mouvement 04
068-082 Mouvement 05
083-097 Mouvement 06
098-112 Mouvement 07
113-127 Mouvement 08
128-142 Mouvement 09
143-157 Mouvement 10
158-172 Mouvement 11
173-187 Mouvement 12
188-202 Mouvement 13
203-217 Mouvement 14
218-232 Mouvement 15
233-247 Mouvement 16
248-255 Activation par le son
4
Vitesse des mouvements
Vitesse lent rapide
5
Couleur Chase
000-015 Aucune fonction
Reportez-vous au tableau Color Chase
6
Vitesse Chase
Vitesse lent rapide
7
Fonction Macro
000-127 Aucune fonction
128-250
RESET
251-255
Aucune fonction
8
Couleur 1
Voir tableau des couleurs
9
Couleur 2
Voir tableau des couleurs
10
Couleur 3
Voir tableau des couleurs
11
Couleur 4
Voir tableau des couleurs
12
Couleur 5
Voir tableau des couleurs
13
Pan
000-255 Mouvement Pan 0°-540°

©Copyright LOTRONIC 2017 BLADE5-FX Page 19
14
Pan Vitesse
000–255 Pan rapide lent
15
Rotation Pan
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
16
Tilt 1
000–255 Mouvement Tilt1 0°~ 360°
17
Tilt 1 Vitesse
000–255 Tilt 1 rapide lent
18
Tilt 1 Rotation 1
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
19
Tilt 2
000–255 Mouvement Tilt 2 0°-360°
20
Tilt 2 Vitesse
000–255 Tilt 2 rapide lent
21
Tilt 2 Rotation
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
22
Tilt 3
000–255 Mouvement Tilt 3 0°-360°
23
Tilt 3 Vitesse
000–255 Tilt 3 rapide lent
24
Tilt 3 Rotation
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
25
Tilt 4
000–255 Mouvement Tilt 4 0°-360°
26
Tilt 4 Vitesse
000–255 Tilt 4 rapide lent
27
Tilt 4 Rotation
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt
28
Tilt 5
000–255 Mouvement Tilt 5 0°-360°
29
Tilt 5 Vitesse
000–255 Tilt 5 rapide lent
30
Tilt 5 Rotation
000-005 Arrêt
006-126 Mouvement vers l'avant rapide -> lent
127-128 Arrêt
129-249 Mouvement inversé Lent -> Rapide
250-255 Arrêt

©Copyright LOTRONIC 2017 BLADE5-FX Page 20
Mode 36 canaux
MODE 36 CANAUX
Fonction
Valeur
1
Dimmer
000-255 0%~100%
2
Stroboscope
000-007 Activé
008-255 Stroboscope lent rapide
3
Mouvement
000
-007 Aucune fonction
008-022 Mouvement 01
023-037 Mouvement 02
038-052 Mouvement 03
053
-067 Mouvement 04
068-082 Mouvement 05
083-097 Mouvement 06
098-112 Mouvement 07
113
-127 Mouvement 08
128-142 Mouvement 09
143-157 Mouvement 10
158-172 Mouvement 11
173
-187 Mouvement 12
188-202 Mouvement 13
203-217 Mouvement 14
218-232 Mouvement 15
233
-247 Mouvement 16
248-255 Activation par le son
4
Vitesse des mouvements
Vitesse lent rapide
5
Couleur Chase
000-015 Aucune fonction
Reportez
-vous au tableau Color Chase
6
Vitesse Chase
Vitesse lent rapide
7
Fonction Macro
000-127
Aucune fonction
128-250
RESET
251
-255 Aucune fonction
8
Couleur 1
Voir tableau des couleurs
9
Couleur 2
Voir tableau des couleurs
10
Couleur 3
Voir tableau des couleurs
11
Couleur 4
Voir tableau des couleurs
12
Couleur 5
Voir tableau des couleurs
13
Pan
000-255 Mouvement Pan 0°-540°
