Aicon Air DAC3115 User manual

KÄYTTÖOHJE
BRUKSANVISNING
INSTRUCTIONS FOR USE
PAINEILMARÄIKKÄ 1/2”
TRYCKLUFTSSPÄRRSKAFT 1/2”
AIR RATCHET WRENCH 1/2”
DAC311
Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!
Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen!
Read these instructions carefully before using the machine!!
rev.A 06070

DAC311
2
PAINEILMARÄIKKÄ 1/2”
1. SISÄLLYS
1. SISÄLLYS............................................................................................................. 2
2. TURVALLISUUSOHJEET..................................................................................... 2
3. KONEKOHTAISET TURVAOHJEET .................................................................... 3
4. YLEISKUVAUS..................................................................................................... 3
5. KONEEN KÄYTTÖ............................................................................................... 4
6. HUOLTO JA KUNNOSSAPITO............................................................................ 4
7. TEKNISET TIEDOT ............................................................................................. 5
8. YMPÄRISTÖNSUOJELU...................................................................................... 6
9. TAKUU ................................................................................................................ 6
2. TURVALLISUUSOHJEET
T rvasymbolien merkitys
Huomio! Vaara! Henkilösuojaimia
on käytettävä
Lue
käyttöohjeet
ennen käyttöä!
•Älä koskaan käytä paineilmalaitteita ennen k in olet h olellisesti l ken t kaikki
yleiset käyttö- ja t rvallis sohjeet.
•Ennen työn aloittamista, tarkasta laitteet ja kytkennät.
•Pidä työpaikkasi asiallisena ja siistinä, varmista riittävä valaist s työkohteeseen.
•Työskenneltäessä on käytettävä aina tarvittaessa hyväksyttyjä henkilökohtaisia
s ojavälineitä: k lons ojaimia, s ojakypärää, silmäs ojaimia sekä t rvajalkineita
varvass ojalla.
•Kanna konetta ainoastaan käsikahvasta. Älä pidä käyttökytkintä pohjassa k n
kannattelet tai k ljetat konetta. Älä koskaan kanna konetta ilmaletk sta tai siirrä
konetta vetämällä siitä.
•Pidä lapset ja eläimet poissa työskentelyal eelta. Älä anna lasten käyttää
paineilmalaitteita.
•Älä s ntaa laitetta ihmisiä tai eläimiä kohti. Älä myöskään kohdista
paineilmas ihk a ihoa vasten tai p hdista sillä vaatteita.
•Pysy tarkkaavaisena työskennellessäsi. Älä koskaan käytä konetta h ma saineiden,
alkoholin, lääkkeiden vaik t ksen alaisena tai sairaana ollessasi.
•Älä koskaan käytä laitteita palo- tai räjähdysvaarallisessa tilassa. Älä myöskään
käytä happea tai räjähtäviä kaas ja koneen käyttövoimana.
•Älä jätä laitteita kytkettynä paineen alaiseksi, k n niitä ei käytetä.
•Älä m ta koneen toimintaa tai käyttötarkoit sta.
•Käytä laitteessa vain tarkoit ksenm kaisia tarvikkeita.
•Älä käytä takaisk venttiiliä tai vastaavaa, joka antaa ilman pysyä koneen sisällä.
•Irrota laite paineilmaverkosta aina k ljet ksen ajaksi.
•Irrota laite paineilmaverkosta, jos siirtyminen työskentelypaikalla edellyttää
esteiden ylittämistä tai vaatii fyysisiä ponnistel ja.
•Käytä oikeaa painetta. Älä ylitä s rinta sallitt a käyttöpainetta.
FIN

DAC311
3
3. KONEKOHTAISET TURVAOHJEET
•Laitteen t ottama mel taso voi ylittää 85 dB. Työskenneltäessä on käytettävä
k lons oja sta.
•Silmä-/kasvos ojaimen käyttö on s ositeltavaa.
•Älä ylitä sallitt a ilmanpainetta. Liian s ri paine saattaa aihe ttaa koneen
rikko t misen ja vaaratilanteen.
•Älä käytä löysiä vaatteita tai kor ja, jotka voivat aihe ttaa takert misvaaran.
Varmista, ettei pitkistä hi ksista aihe d takert misvaaraa.
•Odottamaton vääntövoimasta aihe t va liike voi aihe ttaa tapat rmariskin.
•Älä kosketa pyörivää karaa tai vääntöhylsyä.
•Käytä ainoastaan paineilmavääntimille tarkoitett ja voimahylsyjä. Hylsyn
särkyminen voi aihe ttaa vakavan vaaratilanteen (s rella nope della sinko t vat
kappaleet).
•Varmista koneen pyörimiss nta. Kiinnitetyn työkal n odottamaton liikes nta voi
aihe ttaa tapat rman vaaran.
•Ilmaletk n arvaamaton liike voi aihe ttaa tapat rman vaaran.

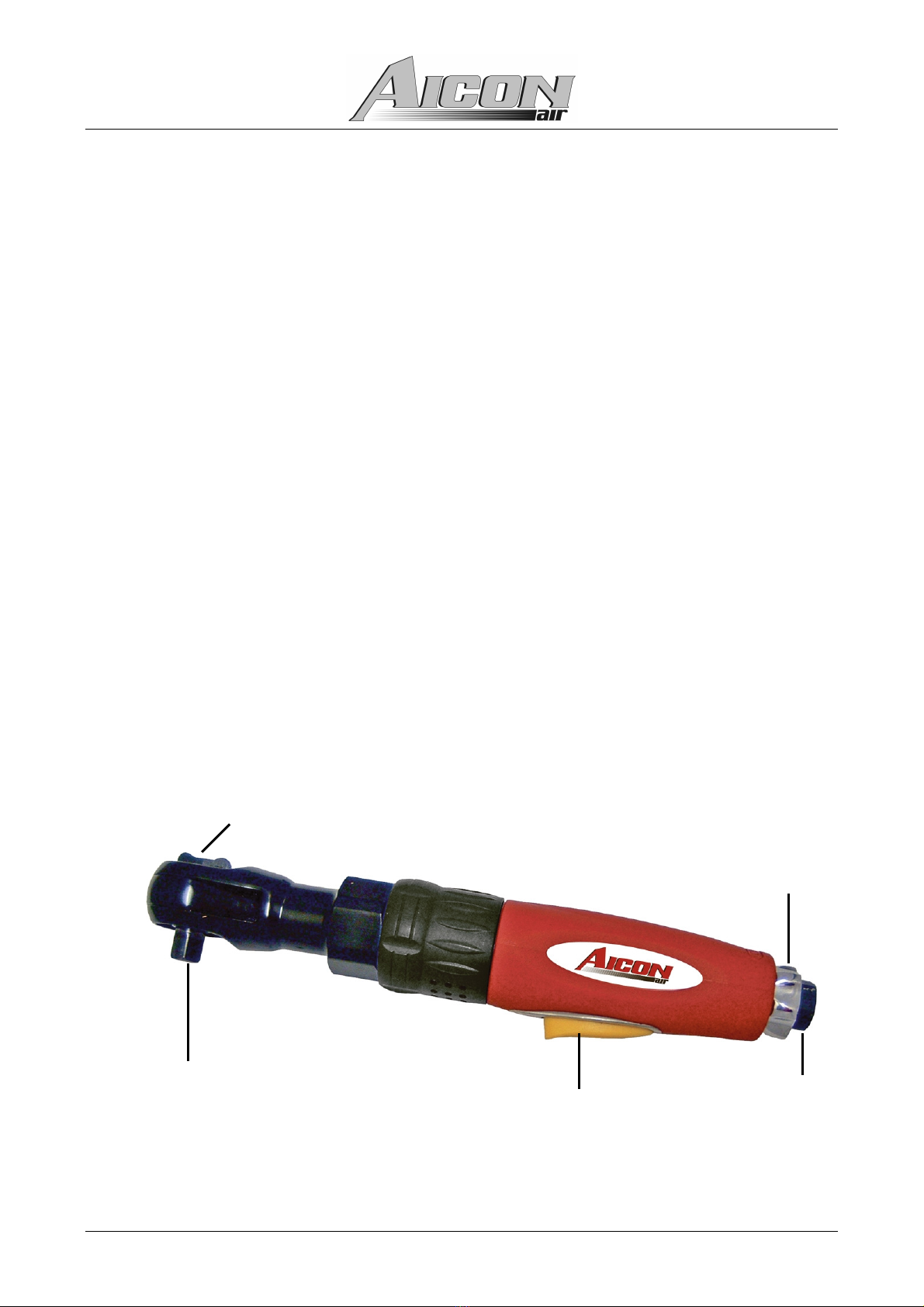

4. YLEISKUVAUS
1. Kara
2. Käyttökytkin
3. Pyörimiss nnan valitsin
4. Paineilmaliitäntä (¼”)
5. Tehon valitsin
1.
2.
3.
4.
5.

DAC311
4
. KONEEN KÄYTTÖ
Ennen käyttöä:
−Kone t lee paineilmajärjestelmään liittämistä varten var staa järjestelmään
sovelt valla liittimellä. Koneeseen voidaan liittää ¼” kierteellä var stett liitin.
−Varmista, että kompressori (paineilmalähde) sekä paineilmajärjestelmä pystyvät
t ottamaan laitteen tarvitseman ilmamäärän. Sallitt a maksimipainetta ei saa
ylittää.
Käyttökytkin:
−Pitämällä käyttökytkintä pohjassa kone pyörii valitt n s ntaan. Kara lakkaa
pyörimästä m taman sek nnin k l tt a siitä, k n käyttökytkin vapa tetaan. Älä
aseta laitetta al stalle ennen k in kara on kokonaan pysähtynyt.
Pyörimissuunta:
−Pyörimiss nnan valitsin on kaksiasentoinen, jossa F on eteenpäin (myötäpäivään)
ja R on taaksepäin (vastapäivään).
Vääntöteho:
−Vääntötehon valitsin on neljäasentoinen, jossa 0 vastaa pienintä tehoa ja 3
s rinta.
Jos olet epävarma koneen käytöstä, ota yhteys laitteen myyneeseen
liikkeeseen tai alan ammattihenkilöön.
6. HUOLTO JA KUNNOSSAPITO
Ennen h oltotoimenpiteitä irrota ja tyhjennä laitteet paineilmasta.
•Tarkista ja h olla koneet sekä t rvalaitteet säännöllisesti.
•Älä koskaan käytä bensiiniä tai m ita t lenarkoja nesteitä työkal jen
p hdistamiseen.
•Vaikeissa vikatapa ksissa kysy alan ammattihenkilöltä tai maahant ojan
valt ttamasta h ollosta.
Voitelu
Kone pitää voidella ennen käyttöönottoa.
•Irrota kone ilmaverkosta.
•Käännä kone ylösalaisin ja kaada koneeseen 2-5 tippaa laiteöljyä ilmanottoon. Käytä
vain paineilmalaitteisiin sopivaa öljyä. Käytä konetta heti öljyämisen jälkeen.
•Pyyhi ylimääräinen öljy pois. Liika öljy vahingoittaa O-rengas -tiivisteitä.
•Päivittäinen öljyäminen ei ole tarpeen, jos käytät öljytintä.

DAC311
5

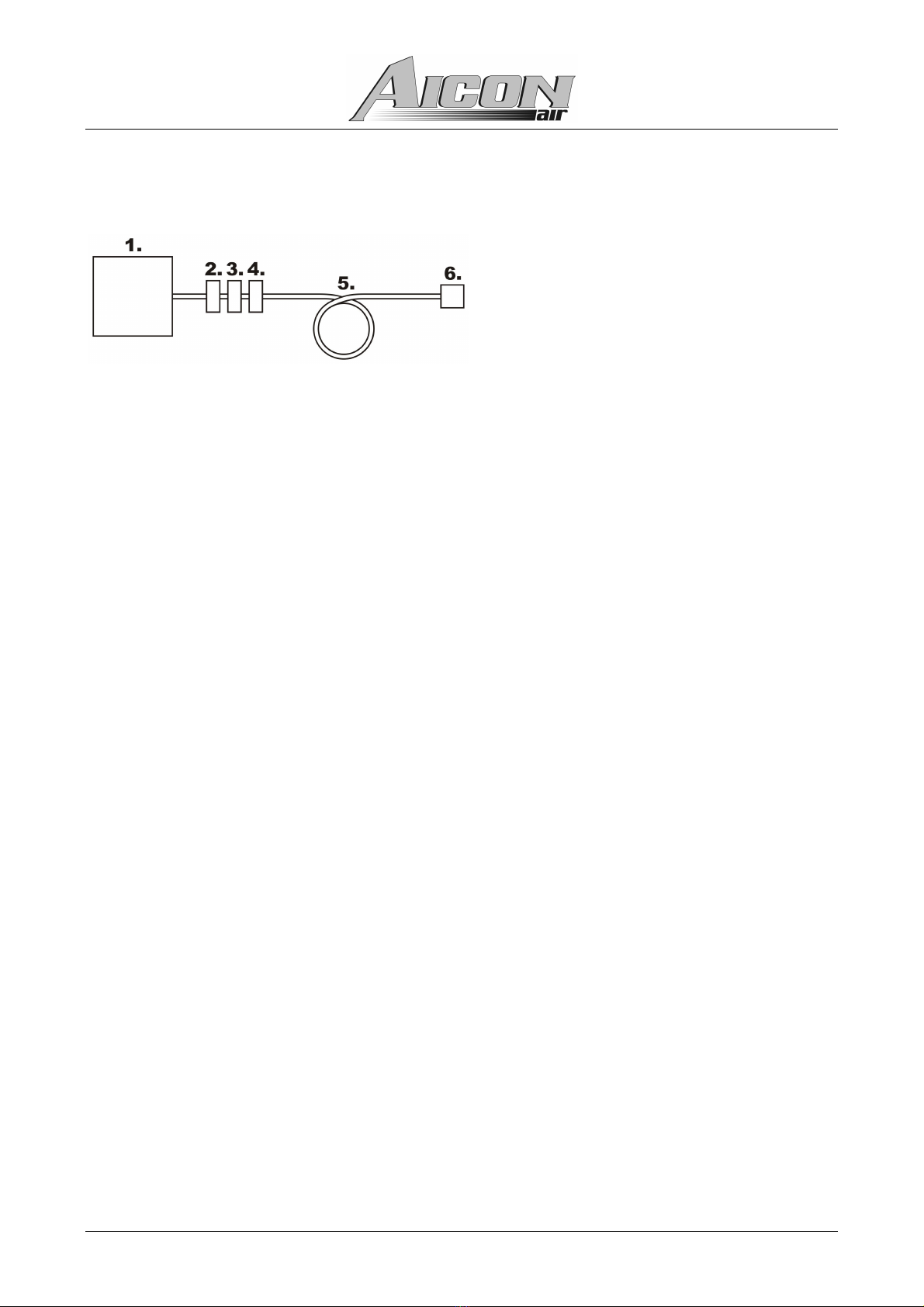

Paineilmajärjestelmän kytkentä
Esimerkki paineilmajärjestelmän kytkemisestä:
1. 1. Paineilmakompressori
2. 2. S odatin / vedenerotin
3. 3. Paineensäädin
4. 4. Öljytin
5. 5. Paineilmaletk
6. 6. Työkal
Käytä paineilmajärjestelmässä öljytintä varmistaaksesi paineilmalaitteen tehokk s ja
pitkä käyttöikä. Käytä vain paineilmalaitteisiin sopivaa öljyä ja tarkista öljyn määrä
öljyttimessä päivittäin. HUOM. Paineilmaverkoston pit den ylittäessä 10 m, öljyttimen
teho ei välttämättä riitä voitelemaan paineilmalaitteita riittävän tehokkaasti. Tällöin
h olehdi riittävästä voitel sta kohdan ”voitel ” m kaan.
Paineilman s odatinta/vedenerotinta t lee käyttää nesteiden ja epäp hta ksien
poistoon sekä r osteen, rikko t misen ja koneen sisäosien k l misen estämiseksi.
S odatin on tarkistettava päivittäin ja tarvittaessa tyhjennettävä.
Kone, liittimet ja letk t täytyy s ojata likaa vastaan. Karkea pöly, hiekka, jne. voivat
aihe ttaa v otoja ja vahingoittaa konetta sekä liittimiä.
Vältä säilyttämistä kosteissa tiloissa. K n lopetat koneen käytön, öljyä se ja pyöritä
hi kan. Tämä estää koneen r ost misen.
7. TEKNISET TIEDOT
K ormittamaton nope s n. 160 r/min
Ilman k l t s n. 114 l/min
Kara ½ ”
Ilmaliitos ¼ ”
Maksimivääntö 81 Nm
Käyttöpaine, maksimi 6,3 bar (630 kPa)
Mel arvot (prEN ISO 15744):
Äänen painetaso (LpA) 96,5 dB(A)
Äänen tehotaso (LwA) 107,5 dB(A)
Käsitärinä (EN 28662) 13,7 m/s²

DAC311
6
8. YMPÄRISTÖNSUOJELU
T otteen pakka sta hävitettäessä sekä t otetta käytöstä poistettaessa no data
materiaalista riipp en paikallisia jäteh ollosta ja kierrätyksestä annett ja ohjeita.
9. TAKUU
T otteen tak aika on 12 k ka tta, ostopäivästä l kien.
Maahant oja vastaa epäk ntoon menneen laitteen tai osien korvaamisesta, materiaali-
ja valmist svikojen osalta, jos ne todetaan tarkast ksessa vialliseksi.
Ostajan on esitettävä tak vaatim ksen yhteydessä kassak itti, ostolask , tak todist s
tai lähetyslista. T ote on pala tettava täydellisenä, var stett na selost ksella
toimintahäiriöistä.
Tak ra keaa, mikäli kone on avatt , osia vaihdett , sitä korjatt tai sen rakennetta
m tett . Tak ei ole voimassa ammatti- tai v okra skäytössä.
Tak n piiriin eivät k l vahingot, jotka ovat aihe t neet normaalista k l misesta,
väärästä käytöstä tai asiattomasta käsittelystä. Tak ei kata k ljet sta,
k ljet sva rioita eikä mitään välillisiä k stann ksia.
Tak korja kset saa tehdä vain maahant ojan valt ttama h olto.
Oike det m toksiin pidätetään.
Maahant oja: VKO FIN-63610
EY-VAATIMUSTENMUKAISUUSVAKUUTUS
EU-maahant oja: Veljekset Keskinen Oy
Onnentie 7
63610 TUURI
vak tamme, että Laite: Aicon air – paineilmaräikkä 1/2 ”
Tyyppikoodi: DAC311
täyttää se raavien direktiivien vaatim kset: 98/37/EC
ja on se raavien yhdenm kaistett jen standardien m kainen:
EN ISO 4871, EN 28662-1, EN ISO 8662-7, EN 12096
23.10.2009
Kari Haka
T ontipäällikkö

DAC311
7
TRYCKLUFTSSPÄRRSKAFT 1/2”
1. INNEHÅLL
1. INNEHÅLL ............................................................................................................................................ 7
2. SÄKERHETSINSTRUKTIONER ............................................................................................................. 7
3. MASKINSPECIFIKA SÄKERHETSANVISNINGAR .................................................................................. 8
4. ALLMÄN BESKRIVNING ....................................................................................................................... 8
5. ANVÄNDNING ...................................................................................................................................... 9
6. SKÖTSEL OCH UNDERHÅLL ............................................................................................................... 9
7. TEKNISKA DATA................................................................................................................................ 10
8. MILJÖVÅRD..................................................................................................................................... 11
9. GARANTI............................................................................................................................................ 11
2. SÄKERHETSINSTRUKTIONER
Säkerhetssymbolernas betydelse
Varning!
Fara!
Skyddsutrustning
obligatoriskt
Lä
s
bruksanvisningarna
före användning!
•Använd aldrig tryckl fts tr stningar innan d har läst igenom alla allmänna
användnings- och säkerhetsinstr ktioner noggrant.
•Innan d påbörjar arbetet, kontrollera tr stningar och ansl tningar.
•Håll ditt arbetsområde rent, se till att arbetsområdet har tillräcklig belysning.
•När man använder maskinen måste man använda hörselskydd och vid behov
personlig skydds tr stning; skyddshjälm, skyddsglasögon och säkerhetsskor med
tåskydd. Använd alltid personlig skydds tr stning som är godkänd.
•Bär alltid maskinen i handtaget. Håll inte startknappen intryckt när d bär eller
transporterar maskinen. Bär aldrig maskinen i l ftslangen eller förflytta maskinen
genom att dra i den.
•Låt inte barn och dj r komma i närheten av arbetsområdet. Låt inte barn använda
tryckl fts tr stningen.
•Rikta inte tr stningen mot människor eller dj r. Blås aldrig tryckl ft mot h den
eller rengör kläder med den.
•Var ppmärksam nder arbetet. Använd aldrig tr stningen nder drog-, alkohol-
eller medicinpåverkan eller när d är sj k.
•Använd aldrig tr stningen i brand- eller explosionsfarliga trymmen. Använd inte
heller syra eller explosiva gaser som drivkraft för maskinen.
•Lämna inte tr stningen ansl ten med lågt tryck, när den inte används.
•Modifiera inte maskinens f nktion eller användningsändamål.
•Använd endast tillbehör som är ämnade för tr stningen.
•Använd inte bakslagsventil eller någon inställning, som leder till att l ften stannar
kvar inne i maskinen.
•Koppla alltid bort tr stningen från tryckl ftsnätet nder transport.
•Koppla bort tr stningen från tryckl ftsnätet, om förflyttningen på arbetsplatsen
kräver att man använder stegar eller fysiska ansträngningar.
•Använd rätt tryck, överskrid inte högsta tillåtna arbetstryck.
SE

DAC311
8
3. MASKINSPECIFIKA SÄKERHETSANVISNINGAR
•Utr stningens b llernivå överskrider 85dB. När man använder häftpistolen måste
man använda hörselskydd och vid behov personlig skydds tr stning.
•Användning av ögon-/ansiktsskydd rekommenderas.
•Överskrid inte tillåtet l fttryck. För högt tryck kan leda till att maskinen går sönder
och risksit ation.
•Använd inte löst sittande klädesplagg eller smycken, som kan fastna i maskinen.
Kontrollera att långt hår inte riskerar att fastna.
•Oväntad rörelse beroende på vridkraften kan orsaka risk för personskada.
•Vidrör inte sn rrande en sprint eller vridhylsa.
•Använd endast krafthylsor som är avsedda för tryckl fts tr stning. En hylsa som går
sönder kan medföra allvarligs risksit ationer (bitar som töjs t med hög hastighet).
•Kontrollera tr stningens vridriktning. Oväntad rörelseriktning hos verktyget kan
medföra risk för personskada.
•Oväntad rörelseriktning hos slangen kan medföra risk för personskada.
4. ALLMÄN BESKRIVNING
1. Stift
2. Startknapp
3. Vridriktningsväljare
4. Tryckl ftsansl tning (¼”)
5. Effektväljare
1.
2.
3.
4.
5.

DAC311
9
. ANVÄNDNING
Innan användning:
−Maskinen ska tr stas med en adapter som passar tryckl ftssystemet före
ansl tning till tryckl ften. Till maskinen kan en adapter med ¼” gängor.
−Kontrollera att kompressorn (tryckl ftskällan) och tryckl ftsenheten kan
prod cera för maskinen nödvändig tryckl ftmängd. Maximalt tillåtet tryck får inte
överskridas.
Startknapp:
−Genom att hålla startknappen nedtryck, sn rrar maskinen i vald riktning.
Maskinen sl tar sn rra några sek nder efter att startknappen har släppts. Placera
inte spärrskaftet på ett nderlag förrän den har stannat helt.
Vridriktning:
−Väljaren för vridriktning har två lägen, där F är framåt (medsols) och R är bakåt
(motsols).
Torsionskraft:
−Väljaren för torsionskraft har fyra lägen, där 0 är minsta och 3 är högsta.
Om du är osäker på maskinens användning, kontakta affären som sålde
utrustningen eller branschens yrkesperson.
6. SKÖTSEL OCH UNDERHÅLL
Före nderhållsåtgärder, kopplar bort och töm tr stningarna från tryckl ft.
•Granska och nderhåll maskinerna och säkerhets tr stningarna regelb ndet.
•Använd aldrig bensin eller andra brandfarliga vätskor för rengöring av
arbetsverktyg.
•Vid stora fel kontakta branschens yrkespersoner eller importörens a ktoriserade
servicepersoner för råd.
Smörjning
Maskin bör smörjas innan den tas i br k.
•Koppla bort maskinen från l ftnätet.
•Vänd maskinen pp och ner och häll 2-5 droppar maskinolja i maskinens l ftintag.
Använd endast olja som lämpar sig för tryckl fts tr stningar. Räta pp maskinen
genast efter oljning
•Torka bort överbliven olja. För mycket olja skadar O-ringens tätningar.
•Daglig oljning är inte nödvändig, om d använder oljesmörjare.

DAC311
10
Anslutning av tryckluftssystem
Exempel på ansl tning av tryckl ftssystem:
1. Tryckl ftskompressor
2. Filter/vattenavskiljare
3. Tryckj sterare
4. Oljare
5. Tryckl ftsslang
6. Verktyg
Använd oljare i tryckl ftssystemet för att garantera att tryckl fts tr stningen arbetar
effektivt och får en lång livslängd. Använd endast olja som lämpar sig för
tryckl fts tr stningar och granska dagligen oljemängden i oljaren. OBS. Om längden på
tryckl ftsnätet överstiger 10 m, är oljaren event ellt inte tillräckligt kraftig för att
smörja tryckl fts tr stningen tillräckligt effektivt. Gå till p nkten ”smörjning” för att
säkra tillräcklig smörjning.
Man måste använda tryckl ftsfilter/vattenavskiljare för att avlägsna vätskor och
orenheter, för att förhindra rost, skador och nötning av maskinens inre delar. Filtret
skall kontrolleras dagligen och tömmas vid behov.
Maskin, ansl tningar och slangar skall skyddas mot sm ts. Strävt damm, sand o.s.v. kan
leda till läckage och skada maskinen och ansl tningar.
Undvik förvaring i f ktiga trymmen. När d avsl tar användningen av maskinen, smörj
den och vrid den något. Detta förhindrar att maskinen rostar.
7. TEKNISKA DATA
Obelastat varvtal ca ca 160 r/min
L ftförbr kning ca 114 l/min
Stift ½”
L ftförbindning ¼”
Maximal vridning 81 Nm
Arbetstryck, max 6,3 bar (630 kPa)
B llervärden (prEN ISO 15744):
Lj dtrycksnivå (LpA) 96,5 dB(A)
Lj deffektsnivå (LwA) 107,5 dB(A)
Handvibration (EN28662) 13,7 m/s²
