WL-5460AP v2 English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan
Declare that the product
Wireless AP
AirLive WL-5460AP v2
is in conformity with
In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive
Clause Description
■EN 300 328 v1.6.1 (2004-11) Electromagnetic compatibility and Radio spectrum Matters (ERM); wideband transmission equipment operating in the
2.4GHz ISM ban and using spread spectrum modulation techniques; Part 1：technical Characteristics and test
ConditionsPart2：Harmonized EN covering essential requirements under article 3.2 of the R&TTE Directive
■EN 301 489-1 V1.4.1 (2002-08) Electromagnetic compatibility and Radio spectrum Matters (ERM); Electromagnetic compatibility(EMC) standard
■EN 301 489-17 V1.2.1 (2002-08) for radio equipment and services; Part 17：Specific conditions for wideband data and HIPERLAN equipment
■EN 55022:1998/A1:2000/A2:2003 Limits and methods of measurement of radio disturbance characteristics of information technology equipment
■EN 55024:1998/A1:2001/A2:2003 Information Technology equipment-Immunity characteristics-Limits And methods of measurement
■EN 50385 Product standard to demonstrate the Compliance of radio base stations and Fixed terminal stations for wireless
Telecommunication system with the Basic restrictions or the reference levels related to human exposure to radio
Frequency electromagnetic fields ( 110 Mhz – 40 GHz ) - General public
■EN 60950-1:2001/A11:2004 Safety for information technology equipment including electrical business equipment
■CEmarking
Manufacturer/Importer
Signature： ______________
Name ： Albert Yeh____
Position/ Title : Vice President
Date： 2005/8/17_____
English

2 WL-5460AP v2
English
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment generates uses and may radiate radio
frequency energy, and if not installed in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is probable this equipment will cause
harmful interference, in which case the user will be required to try to correct this interference using his own
means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio interference, in which case the user
can be required to take the appropriate measures. OvisLink Corp. hereby declares that AirLive WL-5460AP v2
meets the basic requisites of directive 99/05/CE, and is therefore liable for the accuracy of these data:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper operation.
This product is covered by a two-year warranty for countries inside European Union. For other countries, the
warranty period is one year only. In the event of any manufacturing fault or breakdown, it will be repaired by
OvisLink Corp. Please contact your supplier for details on the procedure to follow. This warranty shall not be
applicable in the event of damage caused by improper use of the product, accidents, faulty handling or
manipulation nor any future incompatibility with third party products.
English

3
WL-5460AP v2 English
Important Information

 The AP features 5 LAN ports and one of LAN port behave as a WAN port when setup the Gateway mode to
use.

 TX output power is limited to 20dBm (EU) 23dBm (FCC) , up to 25dBm (South America)

 The AP mode’s default IP address is 192.168.100.252

 The default Subnet Mask is 255.255.255.0

 The default SSID is airlive

 The default Channel is 11

 The default login username is admin and no needed to enter the password, you can change the password
in the Web configuration page

 In AP, Client, Bridge, and Repeater mode, the default DHCP Server is disabled. Please set your PC's IP
address to the same subnet as the AP to access the AP.

 In WISP mode and WISP+Universal mode, the DHCP server is enabled. Please restart your PC to renew
the IP address.

 Support of 8 modes of wireless functions :
AP, Client, Bridge, WDS Repeater, Universal Repeater, WISP (Client Router),WISP + Universal
Repeater and Gateway (AP Router) mode
Note: If you setup the wireless mode and push the setup button, but can’t pop-up window, please disable
the pop-up block function of the Yahoo or Google toolbar to allow pop-up window on your browser.

 GPL Compliance: Part of the device's firmware use GPL licensed code. There is no warranty for the GPL
software. You can get a copy of the GPL source code from our website at http://www.airlive.com/gpl.htm.
English

4 WL-5460AP v2
English
Front Panel
LED Indicators
LED
Indicator Color Status
Solid Flashing
Power Green Turns solid yellow when device is booting,
after boot successfully, the light turns Green.
WAN Green Turns solid yellow when connect with 10Mbps
/ Green with 100Mbps speed Ethernet client.
Receiving/
Sending data
Wireless Green Turns solid green after booting is successful Receiving/
Sending data
LAN 1~LAN4 Green Turns solid yellow when connect with 10Mbps
/ Green with 100Mbps speed Ethernet client.
Receiving/
Sending data
English

5
WL-5460AP v2 English
Installation Steps
1. Please install your network cards first before the AP device
2. Screw-in the antenna (clockwise) into the Antenna connector
3. Connect the power and LAN cable to the back
4. Use your wireless card to do a site survey, the default SSID is airlive and Channel is 13
5. If you need to change AP’s configuration, please follow the procedure below:
The AP’s default IP address is 192.168.100.252. Please make sure your computer IP is in the same
subnet as the AP (i.e. 192.168.100.x)
Open the web browser and enter http://192.168.100.252/.
Wireless Mode Setup
This page includes all primary and major parameters for the wireless mode setting. Any parameter change will
cause the device to reboot for the new setting to take effect.
Wireless Modes: AP, Client, Bridge, WDS Repeater, Universal Repeater,WISP (Client Router),
WISP + Universal Repeater and Gateway (AP Router) mode
The default mode is set to AP. You can change it to another mode.
Network Type: When in Client mode, you can select between Ad-Hoc or Infrastructure.
English

6 WL-5460AP v2
English
Client / Bridge Mode Setup
Client Mode
English
Device B:
WISP Outdoor AP
Network Type: Infrastructure
Device A:
Mode: Client mode
Please make sure both A and B are set to the same ESSID and channel.

7
WL-5460AP v2 English
Bridge Mode Device B:
Mode: Bridge mode
MAC Address:
Device A’s AP MAC Address
Device A:
Mode: Bridge mode
MAC Address:
Device B’s AP MAC Address
Please make sure both A and B are set to the same channel.
WDS Repeater Mode Setup
WDS Repeater Mode
English
Device A:
Mode: WDS Repeater
MAC Address:
Device B’s AP MAC Address
Device B:
WDS Wireless AP/ Router
MAC Address:
Device A’s AP MAC Address

8 WL-5460AP v2
English

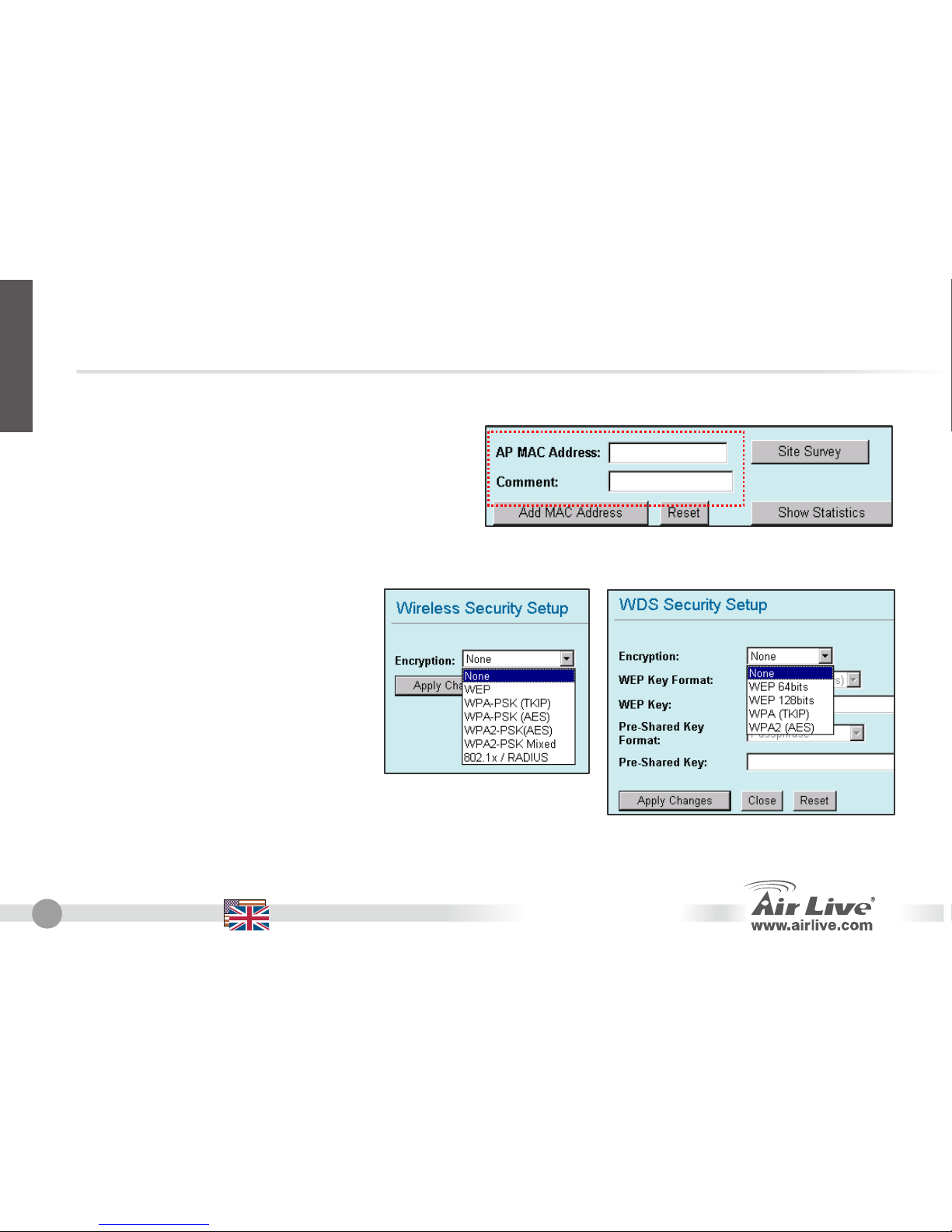

1. Please make sure both A and B are set to the same
channel number.
2. Add other’s AP MAC Address(BSSID) that the
repeater want to connect.
(Please make sure remote wireless AP/Router
Su
pp
ort WDS function
)
3. Setup wireless security function:
Wireless Client:
WDS Repeater ÆSecurity
WDS Security:
WDS Repeater ÆWDS Security
WDS Repeater and Wireless Client
use different authentication and
encryption for wireless connection.
For detail, Please refer to the user’s
manual.
English

9
WL-5460AP v2 English
Universal Repeater Setup
Universal Repeater Mode
Device B:
Wireless Router
Device A:
Mode: Universal Repeater
Universal Repeater doesn’t require the remote device to have WDS function.
1. Please make sure both A and B are
set to the same chann number.
2. Type the other’s AP/Router’s SSID in
the “SSID of Extended Interface”
field that the repeater want to connect.
!Note: The device SSID and the SSID of Extended Interface can be the same or different. When you are
using the universal repeater mode, please make sure the remote AP/Router WDS function is turned off.
English

10 WL-5460AP v2
English
WISP Mode Setup
Device B:
WISP Outdoor AP
Device A:
Mode: WISP (Client Router)
WISP (Client Router) Mode
1. Please click the “Site Survey”
button to search and connect the
WISP Outdoor AP device.
2. IN WISP mode, please click the
WAN Port Setup button for WAN
port configuration. Choose the
WAN Access Type and type some
information in other field. For detail,
please refer to the user manual.
English

11
WL-5460AP v2 English
WISP+Universal Repeater Mode
Please enter “Device B” SSID in the
“SSID” field for the WISP connection, and
enter “Device A” SSID in the “SSID of
Extended Interface” field for the PC side
connection.
In this mode,WL-5460AP behaves virtually the same as in WISP mode, but the AP can also
send wireless signal to the Wireless LAN side.
The output-power is divided between 2 wireless sides, and proper antenna installation can
significantly improve the performance.
English
Device B:
WISP Outdoor AP
Device A:
Mode: WISP+Universal

12 WL-5460AP v2
English

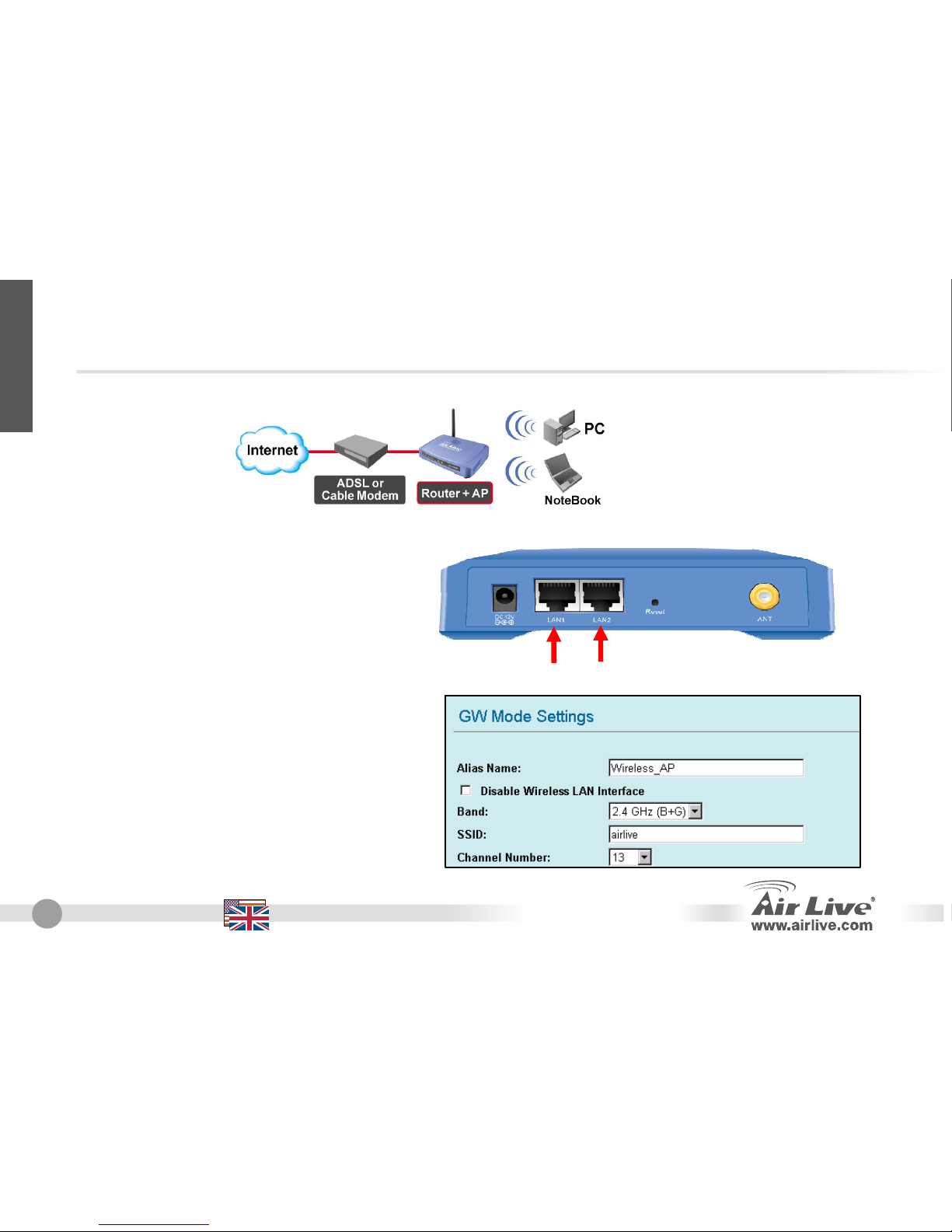

Gateway Mode Setup(AP + Router)
1 Please connect your PC’s Ethernet Port to
“LAN1” port in the back side of the AP.
2 Connect the LAN2 to the ADSL modem or
Cable Modem.
3 In the Web configuration UI, choose the
“Gateway” mode of the Mode Setting and
click the setup button.
4 After making Changes, the LAN2 port will
become WAN port, LAN1 is the LAN port.
5 Please make sure your PC is connected to
LAN1 in order to make correct
configuration.
WAN
PC
English

13
WL-5460AP v2 English
6. Set up WAN access type of WAN port
configuration:
7. You can choose DHCP client, PPPOE,
PPTP,L2TP or static IP type for each
related configuration. For details , please
refer to User’s Manual.
In this mode, you can act this device as a broadband router also as a Wireless AP let Wireless Client to
access to the internet.
English

14 WL-5460AP v2
Polski
Ostrzeżenie FCC
Ten produkt zostałprzetestowany i uzyskałpotwierdzenie zgodności z rozporządzeniami na temat urządzeń
cyfrowych należących do Klasy B (Class B), według części 15 RegułFCC. Ograniczenia te zostały
zaprojektowane w celu zapewnienia uzasadnionej ochrony przed szkodliwymi interferencjami, które mogą
powstaćpodczas użytkowania produktu w środowisku miejskim. Urządzenie wytwarza, używa i może
promieniowaćenergięw postaci fal radiowych, o ile nie zostało zainstalowane i nie jest używane zgodnie z
podręcznikiem użytkownika. Może wtedy spowodowaćpowstanie szkodliwych interferencji i zakłócaćłączność
radiową. Jeśli używanie tego produktu w terenie zamieszkałym spowoduje szkodliwe interferencje, użytkownik
może spotkaćsięz wymaganiem usunięcia tych interferencji na własny koszt.
Ostrzeżenie CE
To urządzenie Klasy B (Class B). W środowisku zabudowanym może ono spowodowaćpowstanie szkodliwych
interferencji radiowych. W takim przypadku obowiązkiem jego użytkownika jest wykonanie odpowiednich
poprawek w celu wyeliminowania problemu. OvisLink Corp. niniejszym oświadcza, że urządzenie AirLive
WL-5460AP v2 spełnia podstawowe wymagania dyrektywy 99/05/CE. Podaje teżswoje dokładne dane:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Gwarancje
Niniejszy produkt przeszedłszczegółowąkontrolęjakości, która zweryfikowała jego właściwe działanie.
Urządzenie objęte jest dwuletniągwarancjąna terenie wszystkich krajów Unii Europejskiej. W innych krajach
okres gwarancji wynosi jeden rok. W przypadku jakichkolwiek uszkodzeńlub błędów producenta, będzie
naprawione na koszt OvisLink Corp. Prosimy o kontakt ze sprzedawcąw celu uzyskania dokładnych informacji o
przebiegu procedury gwarancyjnej. Gwarancja nie obejmuje uszkodzeńspowodowanych przez niewłaściwe
użytkowanie produktu, wypadków losowych, a także błędów spowodowanych samodzielnąpróbązmian
parametrów produktu oraz niekompatybilności z urządzeniami innych producentów.
Polski

15
WL-5460AP v2 Polski
Ważne Informacje

 Punkt dostępowy oferuje 5 portów LAN, z czego jeden port LAN przejmuje funkcje portu WAN w sytuacji,
gdy ustawiony jest tryb pracy gateway (bramki sieciowej).

 Moc wyjściowa TX została ograniczona do 20 dBm (EU)
23 dBm (FCC) i do 25 dBm (Ameryka Południowa)

 Domyślnie adres IP to 192.168.100.252

 Domyślnie maska podsieci to 255.255.255.0

 Domyślnie SSID to airlive

 Domyślnie kanał11

 Domyślny login to „admin”, domyślnie nie trzeba teżpodawaćhasła. Można to zmienićw czasie
konfiguracji przez stronęWWW.

 In W trybie punktu dostępowego AP, klienta, mostku (Bridge) lub zwiększania zasięgu (Repeater)
domyślny serwer DHCP jest wyłączony (disabled). Aby dostaćsiędo ustawieńpunktu dostępowego
należy ustawićtaki sam adres IP komputera jak adres punktu dostępowego.

 W trybach WISP i WISP+Uniwersal serwer DHCP jest włączony (enabled). Należy restartowaćkomputer,
aby odnowićustawienia adresu IP.

 Oferuje 8 trybów łączności bezprzewodowej:
punkt dostępowy AP, klient, mostek, WDS Repeater (zwiększanie pokrycia sygnałem z innym AP z
WDS), Universal Repeater (zwiększanie pokrycia sygnałem z innym AP bez WDS),
WISP(ruter kliencki),WISP + Universal Repeater (powielanie sygnału plus ruter) oraz Gateway
(bramka sieciowa).
Uwaga: W przypadku gdy mimo ustawienia trybu łączności bezprzewodowej i wciśnięcia klawisza setup nie
pojawia sięokno systemu, należy wyłączyćfunkcjęblokady wyskakujących okien na listwie
narzędziowej Yahoo lub Google i umożliwićpojawianie sięwyskakujących okienek w przeglądarce
internetowej.

 Spełnianie licencji GPL: część oprogramowania sterującego urządzeniem używa kodu na licencji GPL.
Ta część oprogramowania nie jest objęta gwarancją. Istnieje możliwość skopiowania kodu źródłowego
GPL z naszej strony internetowej: http://www.airlive.com/gpl.htm.
Polski

16 WL-5460AP v2
Polski
Panel przedni
Wzkaźniki LED
Wzkaźniki
LED
Kolor
Status
Świeci światłem ciągłym Mruga
Power Zielony
Świeci na żółto podczas uruchamiania się
urządzenia, po prawidłowym starcie zaczyna
świecićna zielono
WAN Zielony
Świeci na żółto podczas połączenia 10 Mb/s,
a na zielono przy połączeniu z prędkością
100 Mb/s
Wysyłanie lub odbieranie
danych
Wireless Zielony Zaczyna świecićna zielono po prawidłowym
uruchomieniu
Wysyłanie lub odbieranie
danych
LAN 1~LAN4 Zielony
Świeci na żółto podczas połączenia 10 Mb/s,
a na zielono przy połączeniu z prędkością
100 Mb/s
Wysyłanie lub odbieranie
danych
Polski

17
WL-5460AP v2 Polski
Procedura Instalacji
1. Przed instalacjąpunktu dostępowego należy najpierw zakończyćinstalacjękarty sieciowej komputera.
2. Przykręć dołączonądo urządzenia antenkędo gniazda antenowego.
3. Podłącz zasilanie i kable Ethernet do portów LAN/LAN2.
4. Uruchom na komputerze z aktywnąkartąradiowąfunkcjęwyszukiwania sieci bezprzewodowych. Domyślnie
SSID to airlive, kanał11
5. W celu modyfikacji domyślnych ustaleńuruchom przeglądarkęWEB:
Domyślny adres IP to 192.168.100.252. Upewnij się, że komputer jest zaadresowany adresem IP z tej
samej podsieci (np. 192.168.100.x)
W przeglądarce w polu adres wprowadźhttp://192.168.100.252/
Ustawienia trybu bezprzewodowego
Ta strona zawiera wszystkie najważniejsze parametry wymagane podczas konfiguracji połączeń
bezprzewodowych. Aby wprowadzone ustawienia zaczęły funkcjonować, zmiana każdego z parametrów
powinna zakończyćsięponownym uruchomieniem urządzenia.
Tryby pracy bezprzewodowej: punkt dostępowy AP, klient, mostek, WDS Repeater (zwiększanie pokrycia
sygnałem z innym AP z WDS), Universal Repeater (zwiększanie pokrycia sygnałem z innym AP bez
WDS), WISP(ruter kliencki),WISP + Universal Repeater (powielanie sygnału plus ruter) oraz Gateway
(bramka sieciowa)(AP Router).
Domyślnie urządzenie ustawione jest w tryb punktu dostępowego AP. Można go zmienićna dowolny inny tryb.
Topologia sieci: W trybie Client możesz wybraćtopologięAd-Hoc lub Infrastructure.
Polski

18 WL-5460AP v2
Polski
Ustawienia w trybach Client i Bridge
Należy upewnićsię, że zarówno urządzenie A, jak i B ustawione sąna
prace w tym samym ESSID i kanale.
Polski
Tryb Client Urządzenie B:
WISP Outdoor AP
Typ sieci: Infrastructure
Urządzenie A:
Tryb: Client
