Wireless Access Point
WL
-
5470AP English
English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd.,
Hsin-Tien City, Taipei County, Taiwan
Declare that the product
802.11g Hi Power Multifunction AP/Router
WL-5470AP
is in conformity with
In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive
Clause Description
■ EN 300 328 V1.6.1 Electromagnetic compatibility and Radio spectrum Matters (ERM);
(2004-11) Wideband transmission equipment operating in the 2.4GHz ISM band
And using spread spectrum modulation techniques; Part 1：technical
Characteristics and test conditions Part2：Harmonized EN covering
Essential requirements under article 3.2 of the R&TTE Directive
■ EN 301 489-1 V1.5.1 Electromagnetic compatibility and Radio spectrum Matters (ERM);
(2004-11) Electromagnetic compatibility(EMC) standard for radio equipment and
■ EN 301 489-17 V1.2.1 Services; Part 17：Specific conditions for wideband data and
(2002-08) HIPERLAN equipment
■ EN 50371 Generic standard to demonstrate the compliance of low power
Electronic and electrical apparatus with the basic restrictions related
to human exposure to electromagnetic field (10MHz – 300GHz)
-General public
■ EN 60950-1:2001/ Safety for information technology equipment including electrical
A11:2004 business equipment
■ CE marking
Manufacturer/Importer
Signature： ______________
Name ： Albert Yeh____
Position/ Title : Vice President
Date： 2007/5/15_____

2
2
Wireless Access Point
WL
-
5470AP English
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a
Class B digital device pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment
generates, uses and may radiate radio frequency energy, and if not installed
in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is
probable this equipment will cause harmful interference, in which case the
user will be required to try to correct this interference using his own means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio
interference, in which case the user can be required to take the appropriate
measures. OvisLink Corp. hereby declares that WL-5470AP meets the
basic requisites of directive 99/05/CE, and is therefore liable for the accuracy
of these data: OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper
operation.
This product is covered by a two-year warranty for countries inside European
Union. For other countries, the warranty period is one year only. In the
event of any manufacturing fault or breakdown, it will be repair by OvisLink
Corp. Please contact your supplier for details on the procedure to follow.
This warranty shall not be applicable in the event of damage caused by
improper use of the product, accidents, faulty handling or manipulation nor
any future incompatibility with third party products.
English

3
3
Wireless Access Point
WL
-
5470AP English

 The AP features 5 LAN ports and one of LAN port behave as a WAN port
when setup the Gateway mode to use.

 TX output power is limited to 20dBm (EU)
23dBm (FCC) , up to 25dBm (South America)

 The AP mode’s default IP address is 192.168.100.252

 The default Subnet Mask is 255.255.255.0

 The default SSID is airlive

 The default Channel is 13

 The default login username is admin and no needed to enter the
password, you can change the password in the Web configuration page

 In AP, Client, Bridge, and Repeater mode, the default DHCP Server is
disabled. Please set your PC's IP address to the same subnet as the
AP to access the AP.

 In WISP mode and WISP+Universal mode, the DHCP server is
enabled. Please restart your PC to renew the IP address.

 Support of 8 modes of wireless functions :
AP, Client, Bridge, WDS Repeater, Universal Repeater,
WISP(Client Router),WISP + Universal Repeater
and Gateway (Broadband Router) mode
Note: If you setup the wireless mode and push the setup button, but
can’t pop-up window, please disable the pop-up block function
of the Yahoo or Google toolbar to allow pop-up window on your
browser.

 GPL Compliance: Part of the device's firmware use GPL licensed
code. There is no warranty for the GPL software. You can get a copy
of the GPL source code from our website at
http://www.airlive.com/gpl.htm.
Important Information
English

4
4
Wireless Access Point
WL
-
5470AP English
1. Please install your network cards first before the AP device
2. Screw-in the antenna (clockwise) into the Antenna connector
3. Connect the power and LAN cable to the back
4. Use your wireless card to do a site survey, the default SSID is
airlive and Channel is 13
5. If you need to change AP’s configuration, please follow the
procedure below:
■The AP’s default IP address is 192.168.100.252. Please
make sure your computer IP is in the same subnet as the AP
(i.e. 192.168.100.x)
■Open the web browser and enter http://192.168.100.252/.
Installation Steps
LED Indicators
LED Status
Indicator Color Solid Flashing
Power Green
Turns solid yellow when device is
booting, after boot successfully, the
light turns Green.
WAN Green
Turns solid yellow when connect
with 10Mbps / Green with 100Mbps
speed Ethernet client.
Receiving/
Sending data
Wireless Green Turns solid green after booting is
successful
Receiving/
Sending data
LAN
1~LAN4 Green
Turns solid yellow when connect
with 10Mbps / Green with 100Mbps
speed Ethernet client.
Receiving/
Sending data
English

5
5
Wireless Access Point
WL
-
5470AP English

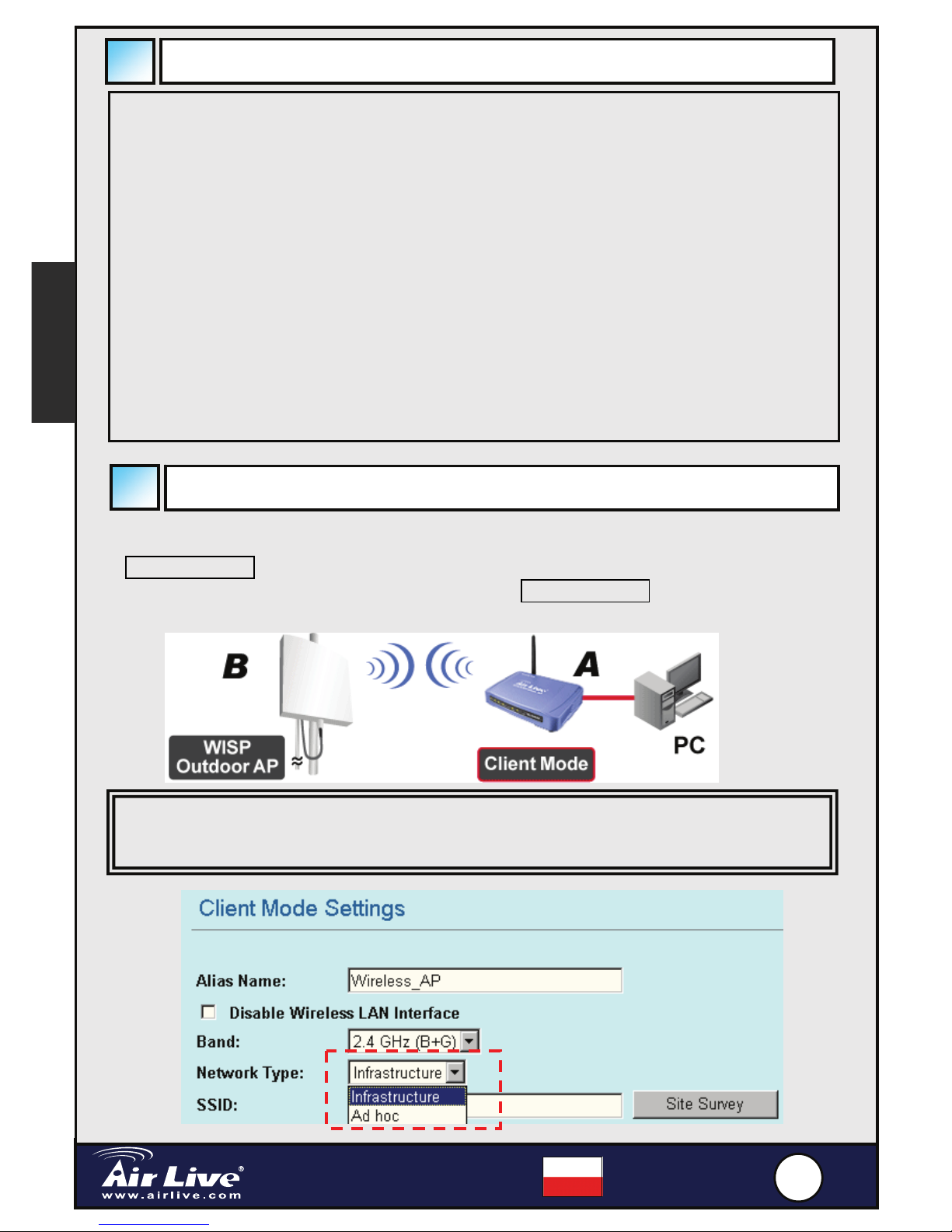

Client / Bridge Mode Setup
Wireless Mode Setup
This page include all primary and major parameters for the wireless mode
setting. Any parameter change will cause the device to reboot for the new
setting to take effect.
Wireless Modes: AP, Client, Bridge, WDS Repeater, Universal
Repeater,WISP(Client Router),WISP + Universal
Repeater and Gateway (Broadband Router) mode
The default mode is set to AP. You can change it to another mode.
Network Type: When in Client mode, you can select between Ad-Hoc or
Infrastructure.
Device B:
WISP Outdoor AP
Network Type: Infrastructure
Device A:
Mode: Client mode
Please make sure both A and B are set to the same ESSID and channel.
Client Mode
English

6
6
Wireless Access Point
WL
-
5470AP English
Device B:
Mode: Bridge mode
MAC Address: Device A’s
AP MAC Address
Device A:
Mode: Bridge mode
MAC Address: Device B’s
AP MAC Address
Please make sure both A and B are set to the same channel.

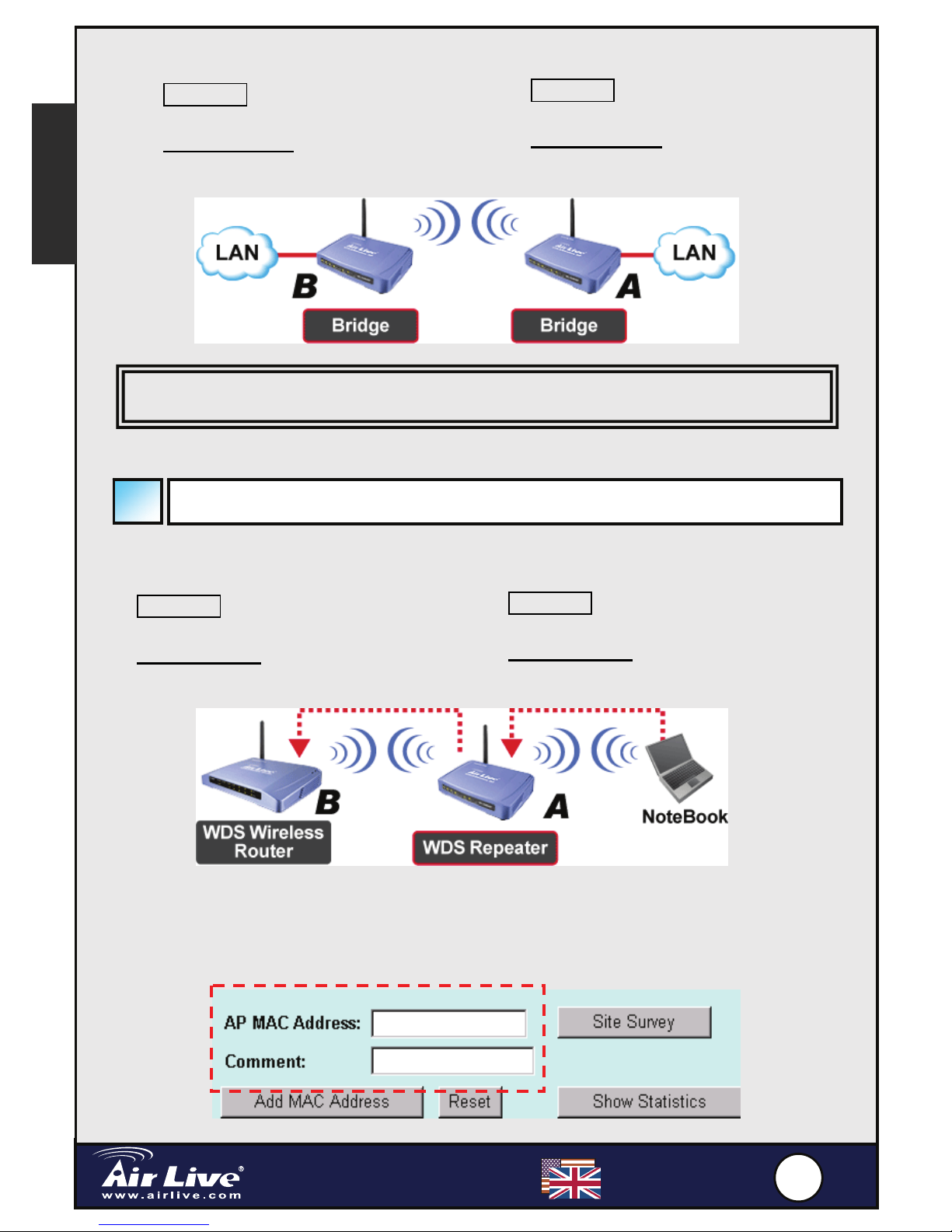

WDS Repeater Mode Setup
Device A:
Mode: WDS Repeater
MAC Address: Device B’s
AP MAC Address
Device B:
WDS Wireless AP/ Router
MAC Address: Device A’s
AP MAC Address
WDS Repeater Mode
1. Please make sure both A and B are set to the same channel number.
2. Add other’s AP MAC Address(BSSID) that the repeater want to connect.
(Please make sure remote wireless AP/Router Support WDS function)
Brid
g
e Mode
English

7
7
Wireless Access Point
WL
-
5470AP English
Universal Repeater doesn’t require the remote device to have WDS function.

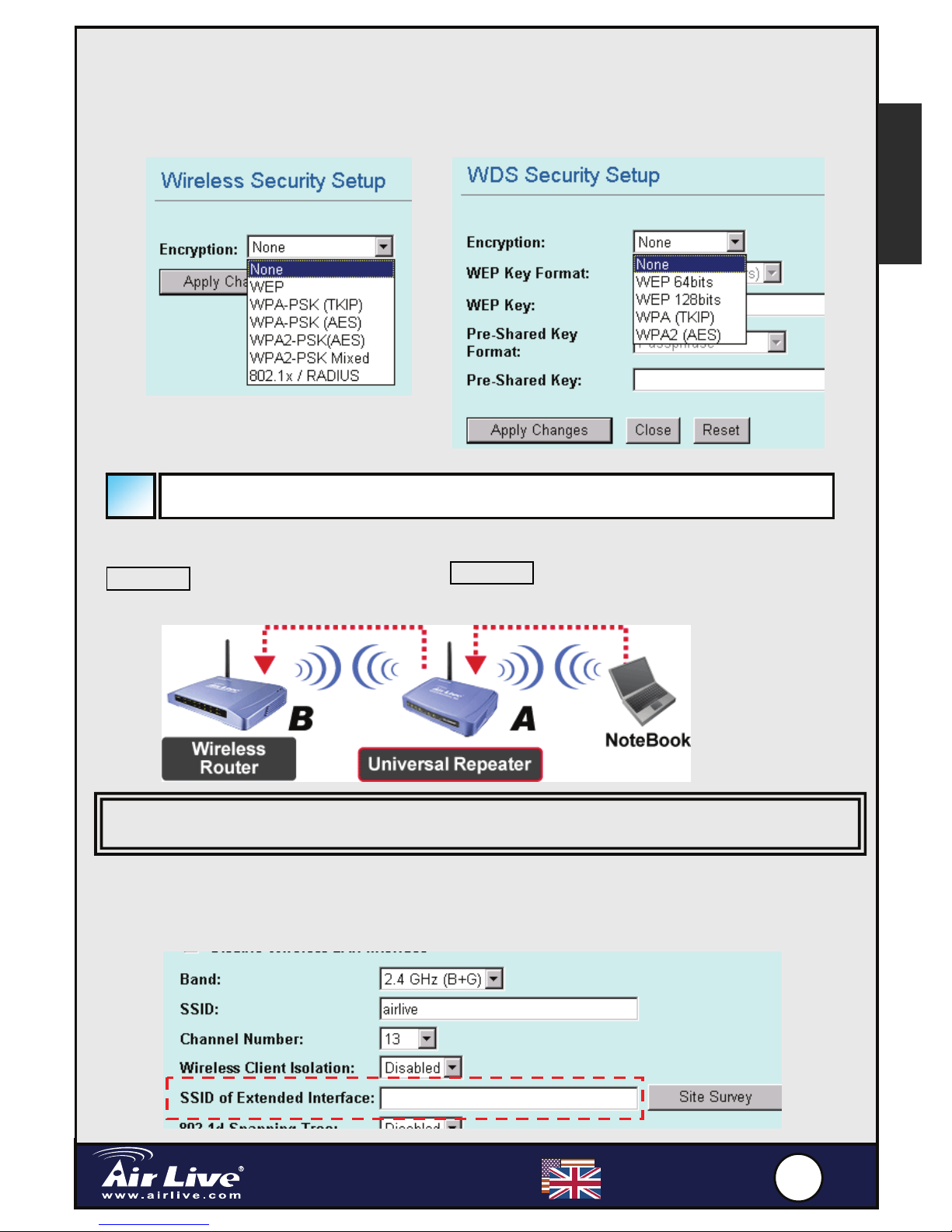

Universal Repeater Setup
3. Setup wireless security function:
Wireless Client: WDS Repeater ÆSecurity
WDS Security: WDS Repeater ÆWDS Security
WDS Repeater and Wireless Client use different authentication and encryption
for wireless connection. For detail, Please refer to the user’s manual.
1. Please make sure both A and B are set to the same channel number.
2. Type the other’s AP/Router’s SSID in the “SSID of Extended Interface” field
that the repeater want to connect.
Device B:
Wireless Router
Device A:
Mode: Universal Repeater
Universal Re
p
eater Mode
English

8
8
Wireless Access Point
WL
-
5470AP English
Note: the device SSID and the SSID of Extended Interface can be the same or
different. When you are using the universal repeater mode, please make
sure the remote AP/Router WDS function is turned off.
Device B:
WISP Outdoor AP
Device A:
Mode: WISP (Client Router)
WISP Mode Setup
WISP (Client Router) Mode
2. IN WISP mode, please click the WAN Port Setup button for WAN port
configuration. Choose the WAN Access Type and type some information
in other field. For detail, please refer to the user manual.
English
1. Please click the “Site Survey” button to search and connect the WISP
Outdoor AP device.

9
9
Wireless Access Point
WL
-
5470AP English
WISP+Universal Re
p
eater Mode
Device B:
WISP Outdoor AP
Device A:
Mode: WISP+Universal
In this mode,WL-5470AP behaves virtually the same as in WISP mode, but
the AP can also send wireless signal to the Wireless LAN side.
The output-power is divided between 2 wireless sides, and proper antenna
installation can significantly improve the performance.
Please enter “Device B” SSID in the “SSID” field for the WISP connection, and enter
“Device A” SSID in the “SSID of Extended Interface” field for the PC side connection.
English
Gateway Mode Setup
1. Please connect your Ethernet cable to the first port at the right side from
the backside view of this device.

1
10 0
Wireless Access Point
WL
-
5470AP English
In this mode, you can act this device as a broadband router also as a Wireless
AP let Wireless Client to access to the internet.
4. You can choose DHCP client, PPPOE, PPTP,L2TP or static IP type
for each related configuration. For details , please refer to User’s
Manual.

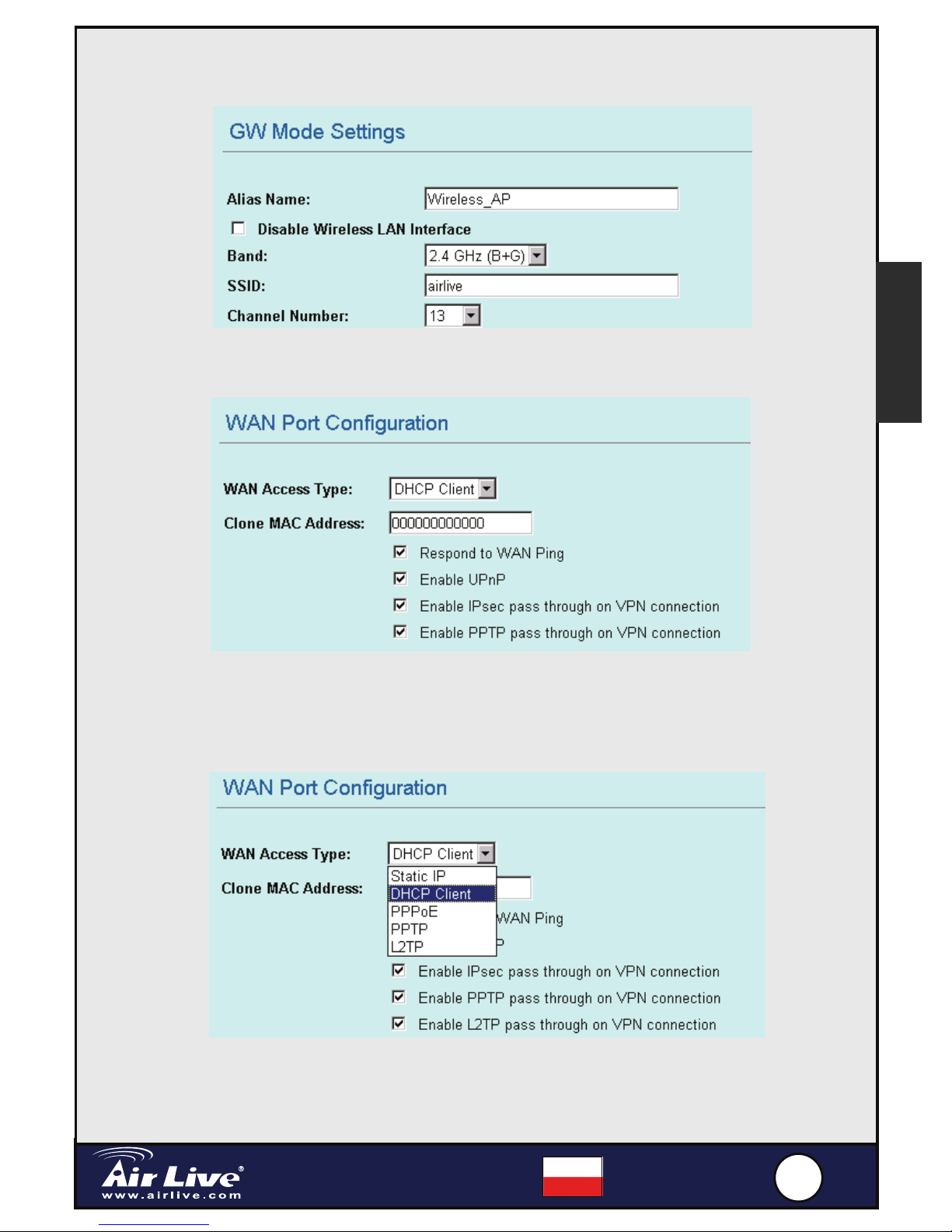

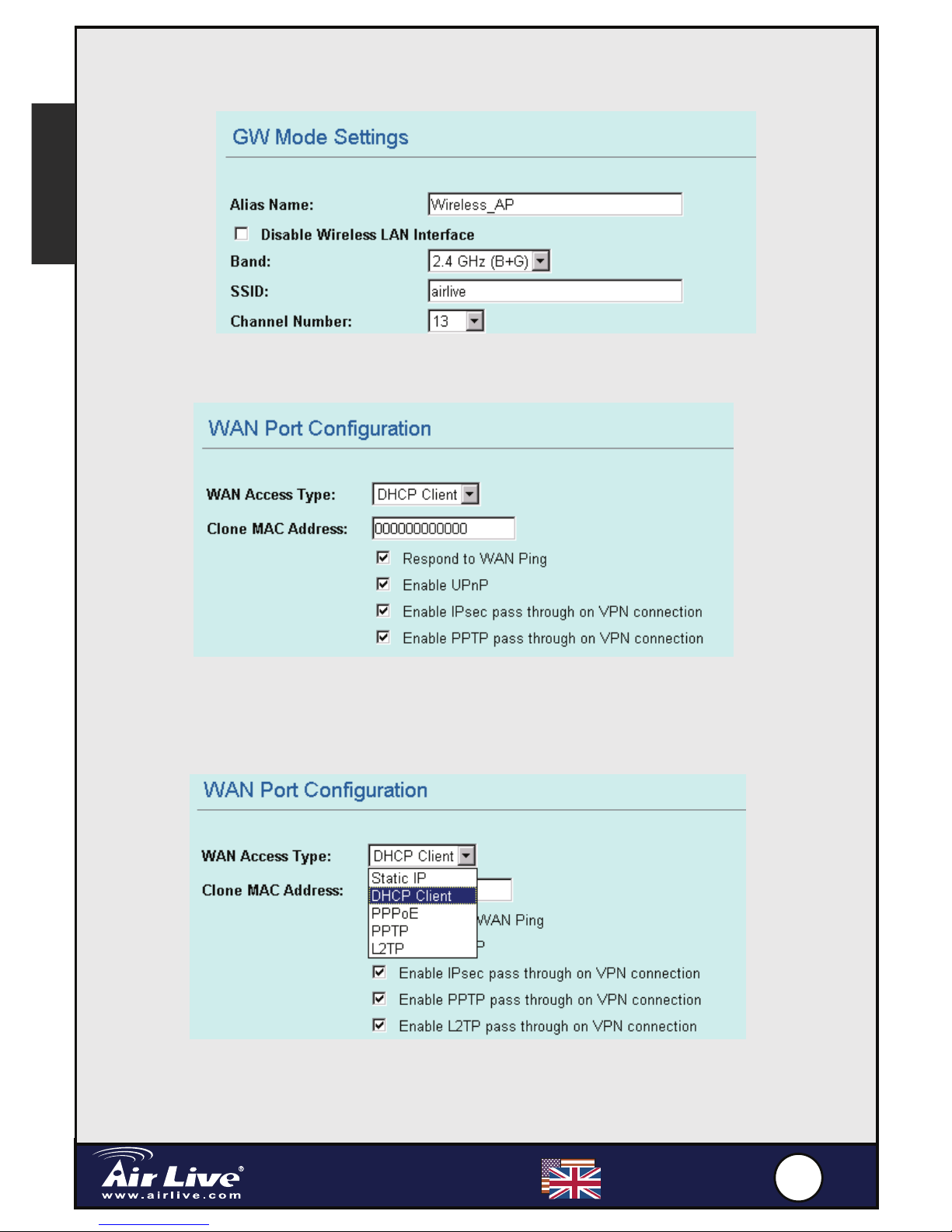

3. Set up WAN access type of WAN port configuration:
2. In the Web configuration UI, choose the “GW” mode of the Mode Setting
and click the setup button.
English

1
11 1
Wireless Access Point
WL
-
5470AP Polski
Polski
Ostrzeżenie FCC
Ten produkt zostałprzetestowany i uzyskałpotwierdzenie zgodności z
rozporządzeniami na temat urządzeńcyfrowych należących do Klasy B
(Class B), według części 15 RegułFCC. Ograniczenia te zostały
zaprojektowane w celu zapewnienia uzasadnionej ochrony przed
szkodliwymi interferencjami, które mogąpowstaćpodczas użytkowania
produktu w środowisku miejskim. Urządzenie wytwarza, używa i może
promieniowaćenergięw postaci fal radiowych, o ile nie zostało zainstalowane
i nie jest używane zgodnie z podręcznikiem użytkownika. Może wtedy
spowodowaćpowstanie szkodliwych interferencji i zakłócaćłączność
radiową. Jeśli używanie tego produktu w terenie zamieszkałym spowoduje
szkodliwe interferencje, użytkownik może spotkaćsięz wymaganiem
usunięcia tych interferencji na własny koszt.
Ostrzeżenie CE
To urządzenie Klasy B (Class B). W środowisku zabudowanym może ono
spowodowaćpowstanie szkodliwych interferencji radiowych. W takim
przypadku obowiązkiem jego użytkownika jest wykonanie odpowiednich
poprawek w celu wyeliminowania problemu. OvisLink Corp. niniejszym
oświadcza, że urządzenie WL-5470AP spełnia podstawowe wymagania
dyrektywy 99/05/CE. Podaje teżswoje dokładne dane:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Gwarancje
Niniejszy produkt przeszedłszczegółowąkontrolęjakości, która
zweryfikowała jego właściwe działanie. Urządzenie objęte jest dwuletnią
gwarancjąna terenie wszystkich krajów Unii Europejskiej. W innych krajach
okres gwarancji wynosi jeden rok. W przypadku jakichkolwiek uszkodzeńlub
błędów producenta, będzie naprawione na koszt OvisLink Corp. Prosimy o
kontakt ze sprzedawcąw celu uzyskania dokładnych informacji o przebiegu
procedury gwarancyjnej. Gwarancja nie obejmuje uszkodzeń
spowodowanych przez niewłaściwe użytkowanie produktu, wypadków
losowych, a także błędów spowodowanych samodzielnąpróbązmian
parametrów produktu oraz niekompatybilności z urządzeniami innych
producentów.
.

1
12 2
Wireless Access Point
WL
-
5470AP Polski

 Punkt dostępowy oferuje 5 portów LAN, z czego jeden port LAN
przejmuje funkcje portu WAN w sytuacji, gdy ustawiony jest tryb pracy
gateway (bramki sieciowej).

 Moc wyjściowa TX została ograniczona do 20 dBm (EU)
23 dBm (FCC) i do 25 dBm (Ameryka Południowa)

 Domyślnie adres IP to 192.168.100.252

 Domyślnie maska podsieci to 255.255.255.0

 Domyślnie SSID to airlive

 Domyślnie kanał13

 Domyślny login to „admin”, domyślnie nie trzeba teżpodawaćhasła.
Można to zmienićw czasie konfiguracji przez stronęWWW.

 In W trybie punktu dostępowego AP, klienta, mostku (Bridge) lub
zwiększania zasięgu (Repeater) domyślny serwer DHCP jest wyłączony
(disabled). Aby dostaćsiędo ustawieńpunktu dostępowego należy
ustawićtaki sam adres IP komputera jak adres punktu dostępowego.

 W trybach WISP i WISP+Uniwersal serwer DHCP jest włączony
(enabled). Należy restartowaćkomputer, aby odnowićustawienia
adresu IP.

 Oferuje 8 trybów łączności bezprzewodowej:
punkt dostępowy AP, klient, mostek, WDS Repeater (zwiększanie
pokrycia sygnałem z innym AP z WDS), Universal Repeater
(zwiększanie pokrycia sygnałem z innym AP bez WDS),
WISP(ruter kliencki),WISP + Universal Repeater (powielanie
sygnału plus ruter) oraz Gateway (bramka sieciowa).
Uwaga: W przypadku gdy mimo ustawienia trybu łączności
bezprzewodowej i wciśnięcia klawisza setup nie pojawia sięokno
systemu, należy wyłączyćfunkcjęblokady wyskakujących okien
na listwie narzędziowej Yahoo lub Google i umożliwićpojawianie
sięwyskakujących okienek w przeglądarce internetowej.

 Spełnianie licencji GPL: część oprogramowania sterującego
urządzeniem używa kodu na licencji GPL. Ta część oprogramowania nie
jest objęta gwarancją. Istnieje możliwość skopiowania kodu źródłowego
GPL z naszej strony internetowej:
http://www.airlive.com/gpl.htm.
Ważne Informacje
Polski

1
13 3
Wireless Access Point
WL
-
5470AP Polski
1. Przed instalacjąpunktu dostępowego należy najpierw zakończyć
instalacjękarty sieciowej komputera.
2. Przykręć dołączonądo urządzenia antenkędo gniazda
antenowego.
3. Podłącz zasilanie i kable Ethernet do portów LAN/LAN2.
4. Uruchom na komputerze z aktywnąkartąradiowąfunkcję
wyszukiwania sieci bezprzewodowych. Domyślnie SSID to airlive,
kanał13
5. W celu modyfikacji domyślnych ustaleńuruchom przeglądarkę
WEB:
■Domyślny adres IP to 192.168.100.252. Upewnij się, że
komputer jest zaadresowany adresem IP z tej samej podsieci
(np. 192.168.100.x)
■W przeglądarce w polu adres wprowadź
http://192.168.100.252/
Procedura Instalacji
Wzkaźniki LED
LED Status
Wskaźnik Kolor Świeci światłem ciągłym Mruga
Power Zielony
Świeci na żółto podczas
uruchamiania sięurządzenia, po
prawidłowym starcie zaczyna
świecićna zielono
WAN Zielony
Świeci na żółto podczas połączenia
10 Mb/s, a na zielono przy
połączeniu z prędkością100 Mb/s
Wysyłanie lub
odbieranie danych
Wireless Zielony Zaczyna świecićna zielono po
prawidłowym uruchomieniu
Wysyłanie lub
odbieranie danych
LAN
1~LAN4 Zielony
Świeci na żółto podczas połączenia
10 Mb/s, a na zielono przy
połączeniu z prędkością100 Mb/s
Wysyłanie lub
odbieranie danych
Polski

1
14 4
Wireless Access Point
WL
-
5470AP Polski
Ustawienia w trybach Client i Bridge
Ustawienia trybu bezprzewodowego
Ta strona zawiera wszystkie najważniejsze parametry wymagane podczas
konfiguracji połączeńbezprzewodowych. Aby wprowadzone ustawienia
zaczęły funkcjonować, zmiana każdego z parametrów powinna zakończyć
sięponownym uruchomieniem urządzenia.
Tryby pracy bezprzewodowej: punkt dostępowy AP, klient, mostek,
WDS Repeater (zwiększanie pokrycia sygnałem z innym AP z WDS),
Universal Repeater (zwiększanie pokrycia sygnałem z innym AP bez
WDS), WISP(ruter kliencki),WISP + Universal Repeater (powielanie
sygnału plus ruter) oraz Gateway (bramka sieciowa).
Domyślnie urządzenie ustawione jest w tryb punktu dostępowego AP.
Można go zmienićna dowolny inny tryb.
Topologia sieci: W trybie Client możesz wybraćtopologięAd-Hoc lub
Infrastructure

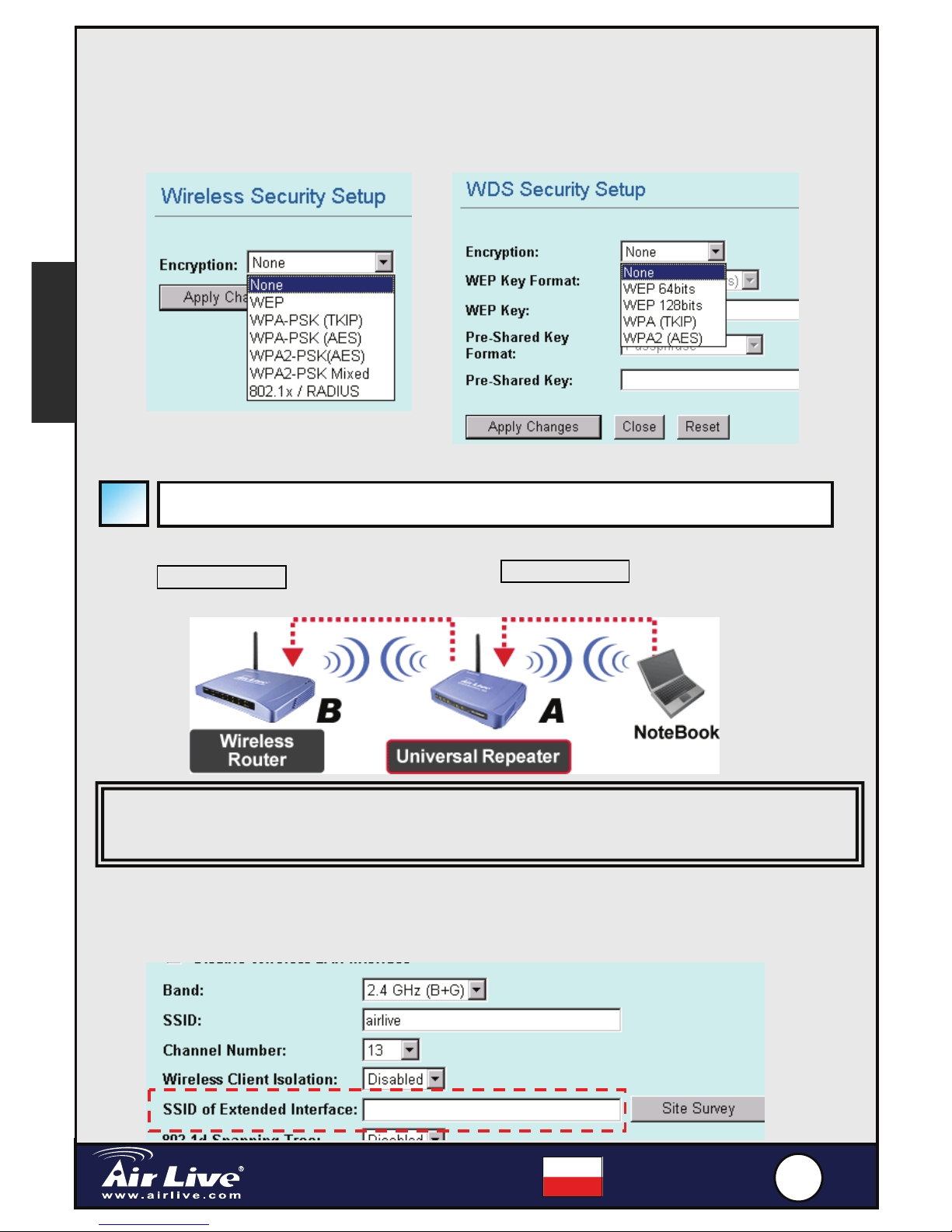

Tr
y
b Client
Urządzenie B:
WISP Outdoor AP
Typ sieci: Infrastructure
Urządzenie A:
Tryb: Client
Należy upewnićsię, że zarówno urządzenie A, jak i B ustawione sąna
prace w tym samym ESSID i kanale.
Polski

1
15 5
Wireless Access Point
WL
-
5470AP Polski
Ustawienia trybu WDS Repeater
Urządzenie B:
Tryb: Bridge
Adres MAC: adres AP MAC
urządzenia A
Urządzenie A:
Tryb: Bridge
Adres MAC: adres AP MAC
urządzenia B
Należy upewnićsię, że zarówno urządzenie A, jak i B ustawione sąna
prace w t
y
m sam
y
m kanale.
Tryb Bridge
Urządzenie B:
WDS Wireless AP/ Router
Adres MAC: adres AP MAC
urządzenia A
Tryb WDS Repeater
1. Należy upewnićsię, że zarówno urządzenie A, jak i B ustawione sąna prace w
tym samym kanale.
2. Dodaj inne adresy AP MAC (BSSID), które chcesz połączyćz urządzeniem
pracującym w trybie zwiększania zasięgu.
(Upewnij się, że bezprzewodowy punkt dostępowy/ruter obsługuje funkcję
WDS).
Urządzenie A:
Tryb: WDS Repeater
Adres MAC: adres AP MAC
urządzenia B
Polski

1
16 6
Wireless Access Point
WL
-
5470AP Polski
3. Ustawienia funkcji bezpieczeństwa połączeńbezprzewodowych:
Wireless Client: WDS Repeater ÆSecurity
WDS Security: WDS Repeater ÆWDS Security
WDS Repeater i Wireless Client wykorzystujądo połączeńbezprzewodowych
różne sposoby autentyfikacji oraz enkrypcji. Szczegółowe informacje podane
sąw instrukcji obsługi urządzenia.
Tryb Uniwersal Repeater nie wymaga urządzenia sterowania, aby obsługiwać
funkcjęWDS.
Urządzenie B:
Wireless Router
Urządzenie A:
Tryb: Universal Repeater
1. Należy upewnićsię, że zarówno urządzenie A, jak i B ustawione sąna prace w
tym samym kanale.
2. Wpisz rozgłaszanąnazwęsieci SSID zdalnego punktu dostępowego/routera w
polu „SSID of Extended Interface”.
Tr
y
b Universal Re
p
eater
Ustawienia trybu Uniwersal Repeater
Polski

1
17 7
Wireless Access Point
WL
-
5470AP Polski
Uwaga: Wartość wpisana w polu SSID powinna byćidentyczna jak nazwa sieci
SSID wpisana w polu „SSID of Extended Interface”. Przy zestawieniu
połączenia w trybie Universal Repeater, upewnij się, że zdalny punkt dostępowy
nie pracuje w trybie Repeater WDS.
.
Ustawienia trybu WISP
Tryb WISP (Client Router)
2. W trybie WISP naciśnij przycisk uruchamiający konfiguracjęportu WAN (WAN
Port). Wybierz sposób dostępu WAN (WAN Access Type) i wpisz informacje w
odpowiednie pola. Szczegółowe instrukcje znajdująsięw podręczniku
uż
y
tkownika.
Urządzenie B:
WISP Outdor AP
Urządzenie A:
Tryb: WISP (Client Router)
Polski
1. Naciśnij przycisk „Site Survey” (Przegląd sieci), aby odszukaći połączyćsięz
punktem dostępowym zewnętrznej sieci bezprzewodowej WISP (WISP Outdoor AP).

1
18 8
Wireless Access Point
WL
-
5470AP Polski
Tr
y
b WISP+Universal Re
p
eater
W tym trybie urządzenie WL-5470AP zachowuje siętak samo, jak w trybie WISP,
jednak punkt dostępowy AP może równocześnie wysyłaćsygnałWiFi dla potrzeb
połączeńWireless LAN. Moc wyjściowa jest podzielona pomiędzy dwie strony
połączeńbezprzewodowych, więc właściwe ustawienie i instalacja anteny może
znacząco zwiększyćwydajność urządzenia.
Wpisz SSID urządzenia B w polu SSID dla połączenia WISP i SSID urządzenia A w polu
SSID rozszerzonego interfejsu (SSID of Extended Interface) dla połączenia ze strony
komputera PC.
Ustawienia trybu gateway (bramki sieciowej)
1. Podłącz kabel Ethernet do pierwszego portu z prawej strony (patrząc na
tylnączęść urządzenia).
Urządzenie B:
WISP Outdoor AP
Urządzenie A:
Tryb: WISP+Universal
Polski

1
19 9
Wireless Access Point
WL
-
5470AP Polski
W tym trybie można sprawić, żeby urządzenie używane jako ruter sieciowy i
bezprzewodowy punkt dostępowy umożliwiało bezprzewodowym klientom
sieciowym dostęp do Internetu.
4. Możesz wybraćtryb klienta DHCP, PPPOE, PPTP, L2TP lub stałego IP
W celu zapoznania sięze szczegółami konfiguracji urządzenia zapoznaj
sięz podręcznikiem użytkownika.
3. Ustaw tryb dostępu WAN podczas konfiguracji portu WAN.
2. Podczas konfiguracji przez stronęinternetowąw miejscu wyboru trybów
pracy wybierz tryb „GW” i naciśnij przycisk setupu.
Polski
