PRECAUCIONES Y POLÍTICA MEDIOAMBIENTAL
PRECAUCIONES
Por su seguridad y la de los dispositivos, respete las siguientes instrucciones:
•No manipule el sistema con las manos mojadas ni húmedas.
•Realice todas las conexiones o desconexiones con el sistema de climatización sin alimentar.
•Tenga precaución de no realizar ningún cortocircuito en ninguna conexión del sistema.
POLÍTICA MEDIOAMBIENTAL
No tire nunca este equipo con los desechos domésticos. Los productos eléctricos y
electrónicos contienen sustancias que pueden ser dañinas para el medioambiente si no se les
da el tratamiento adecuado. El símbolo del contenedor de basura tachado indica la recogida
selectiva de aparatos eléctricos, diferenciándose del resto de basuras urbanas. Para una
correcta gestión ambiental, deberá ser llevado a los centros de recogida previstos, al final de
su vida útil.
Las piezas que forman parte del mismo se pueden reciclar. Respete, por tanto, la
reglamentación en vigor sobre protección medioambiental.
Debe entregarlo a su distribuidor si lo reemplaza por otro, o depositarlo en un centro de
recogida especializado.
Los infractores están sujetos a las sanciones y a las medidas que establece la Ley sobre
protección del medio ambiente.

4
ES
EN
FR
IT
PT
DE
INTERFACES AIRZONE
La gama de interfaces Airzone gestiona la climatización de forma inteligente para mayor eficiencia y ahorro en su equipo.
Los sistemas Airzone permiten la configuración de interfaces maestras y de zonas. Así, desde un termostato maestro podrá
realizar un cambio de Modo; definir el grado de eficiencia con la función Eco-Adapt o seleccionar las velocidades en su equipo.

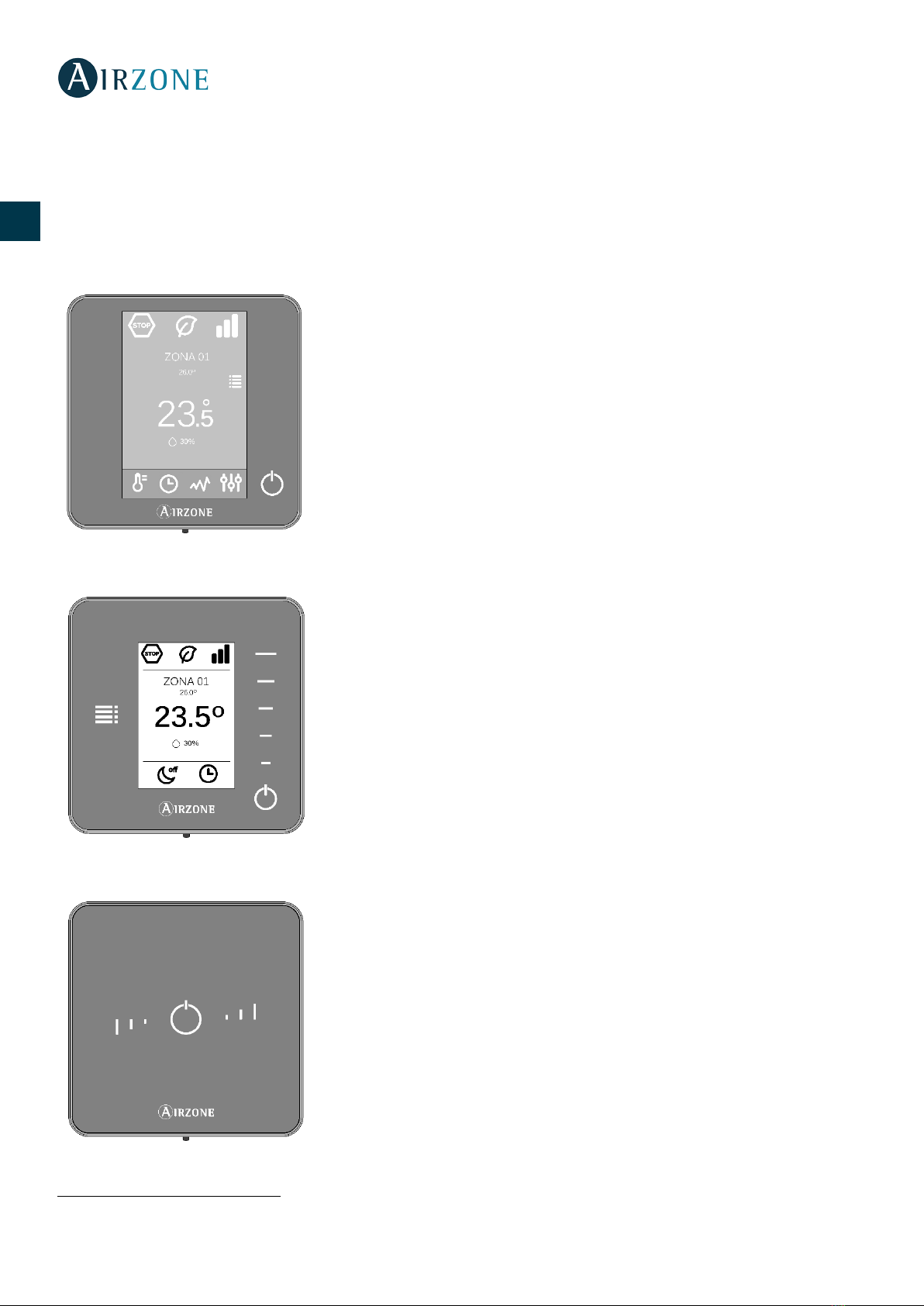

AIRZONE BLUEFACE
Interfaz de control de climatización mediante pantalla capacitiva a color de 3,5”.
•Funciones básicas de control de climatización.
•Lectura de temperatura ambiente y humedad relativa.
•Función de ahorro Eco-Adapt.
•Navegación por zonas.
•Programaciones horarias.
•Comunicaciones vía cable.
AIRZONE THINK
Interfaz de control de climatización mediante botones capacitivos con pantalla
de tinta de bajo consumo.
•Funciones básicas de control de climatización.
•Lectura de la temperatura ambiental y de la humedad relativa.
•Navegación por zonas.
•Comunicaciones vía cable / radio1
AIRZONE LITE
Interfaz de control de climatización mediante botones capacitivos.
•Botón de encendido y apagado.
•Botones de selección de temperatura.
•Comunicaciones vía cable / radio1
1Frecuencia de comunicación: 868 MHz
Potencia máxima radiada: 0 dBm

5
ES
EN
FR
IT
PT
DE
AIRZONE BLUEFACE
SALVAPANTALLAS
El salvapantallas aparece pasados unos 15 segundos de inactividad en el Blueface y muestra la siguiente información:
Hora y fecha. Se trata de información configurable; se puede definir en el menú de configuración de usuario
. ( Ver sección
configuración de usuario).
Zona actual. Indica la zona que ocupa la interfaz.
Temperatura ambiente. Indica la temperatura actual a la que se encuentra la habitación en la que está el Blueface.
Humedad relativa. Indicador de la humedad de la habitación.
Estado de la zona. Muestra información sobre el estado y la configuración de la zona, avisos y errores en el sistema
(ver
sección avisos y errores de sistema)
.
On/Off. Encendido y apagado de la zona en la que se encuentra el termostato.
Temperatura ambiente
Encendido y apagado
Hora y fecha
Humedad relativa
Estado de la zona
Zona actual

6
ES
EN
FR
IT
PT
DE

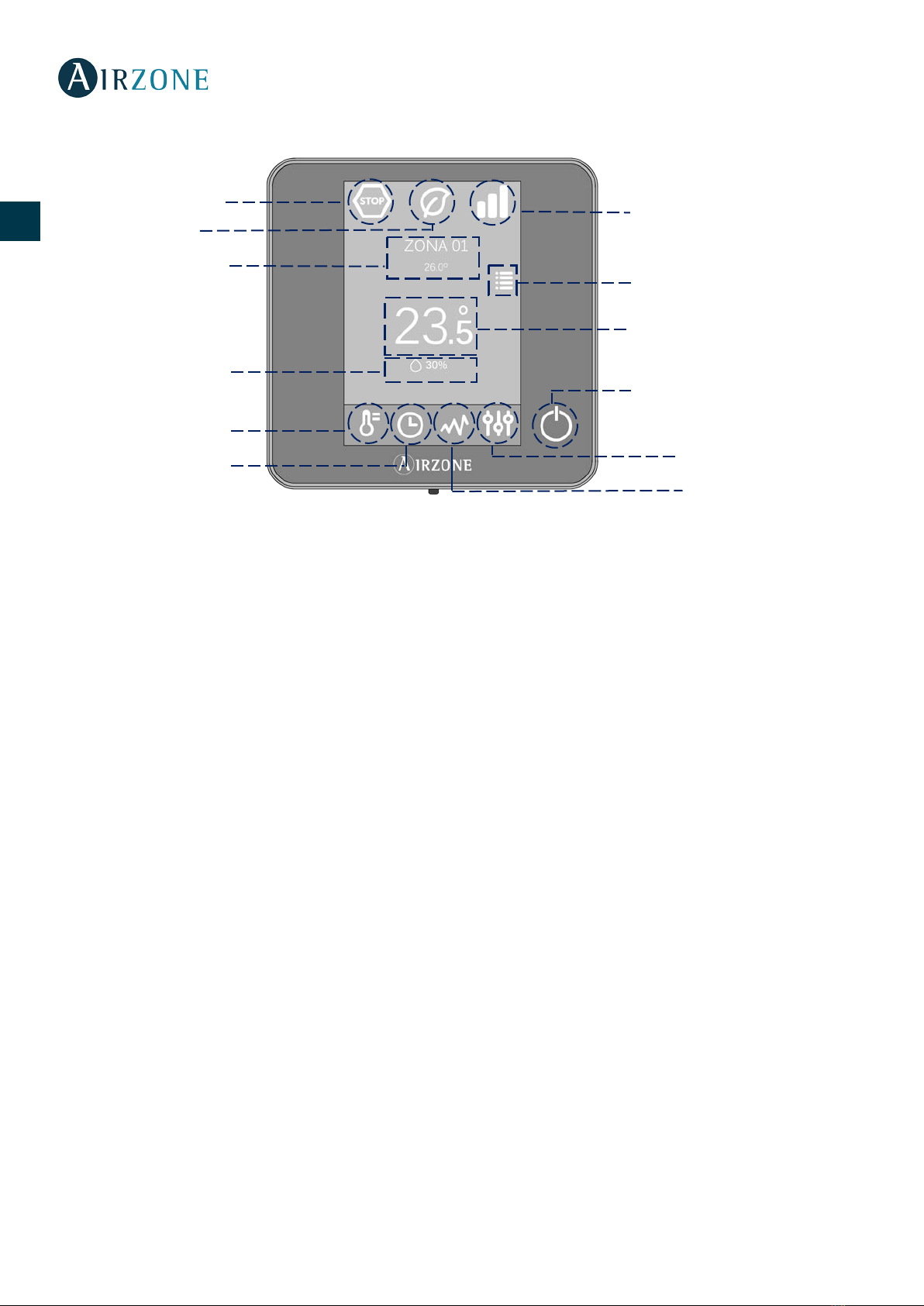

PANTALLA PRINCIPAL
Modo de funcionamiento.Selecciona el modo de funcionamiento del sistema entre los posibles: frío, calor, ventilación y stop.
(Ver sección control de climatización; modo de funcionamiento).
Función Eco-Adapt.Marca el nivel de eficiencia energética de su equipo y adapta la temperatura a valores cada vez más
eficientes.
(Ver sección control de climatización; función Eco-Adapt).
Zona actual/ Tª Ambiente. Indica la zona que ocupa la interfaz. Su nombre es editable y funciona como acceso directo para la
navegación por zonas.
(Ver sección navegación por zonas). / Indica la temperatura actual a la que se encuentra la habitación
en la que está el Blueface.
Velocidad del ventilador. Define la velocidad de trabajo del ventilador de la unidad de A/A.
(Ver sección velocidad del
ventilador).
Configuración de usuario. Desde este parámetro se podrán controlar funciones como el idioma, el brillo, el salvapantallas,
etc.
(Ver sección configuración de usuario).
Temperatura de consigna.Pulsar sobre la temperatura, para seleccionar la de consigna deseada.
(Ver sección ajuste de
temperatura).
Humedad relativa. Indicador de la humedad del ambiente.
Control de climatización. Menú de control de las funciones básicas de su sistema Airzone.
Programaciones horarias.Menú desde el que podrá realizar programaciones en su sistema Airzone, activarlas y
desactivarlas.
(Ver sección programaciones horarias).
Consumo del sistema. Funcionalidad que ofrece información sobre el consumo de su sistema.
Configuración de la zona. Podrá definir para la zona los valores de sleep, antihielo y dependiendo del tipo de instalación, otras
propiedades de su sistema.
(Ver sección configuración de la zona).
On/Off. Encendido y apagado de la zona en la que se encuentra el termostato.
Velocidad del ventilador
Temperatura de
consigna actual
Encendido y apagado
Modo de funcionamiento
Humedad relativa
Zona actual/ Tª Ambiente
Control de climatización
Programaciones horarias
Configuración de zona
Configuración de usuario
Consumo del sistema
Función Eco-Adapt

7
ES
EN
FR
IT
PT
DE
USO BÁSICO DEL TERMOSTATO BLUEFACE
Ajuste de temperatura
On/Off.Pulsando sobre el icono encenderá o apagará la zona en la que se encuentra el termostato.
Control de temperatura.Usando los signos - y + que aparecen al pulsar sobre la temperatura, podrá seleccionar la
temperatura de consigna deseada, en pasos de 0,5º C.
Los rangos permitidos en modo calor son: 15-30º C. En modo frío: 18-30º C. Estos varían en función de la opción de eficiencia
(Eco-Adapt) que se haya seleccionado en la interfaz maestra. Cuando el sistema deja de generar demanda, los elementos
motorizados de las zonas que se encuentren encendidas permanecen abiertos y la unidad se mantiene encendida
estableciendo una temperatura de consigna de 30˚C para el modo frío y de 16˚C para el modo calor
Modo de funcionamiento
Indica el modo en el que está trabajando el sistema. Desde el termostato maestro, pulse para acceder al menú de selección.
Los modos disponibles son:
Stop. El sistema de climatización se mantendrá parado independientemente del estado del resto de las zonas.
Ventilación. En este modo de funcionamiento el sistema trabaja únicamente con el equipo de aire en modo ventilación
cuando alguna de las zonas asociadas al sistema está generando demanda (Tªconsigna < Tªambiente).
Seco. En este modo de funcionamiento el sistema trabaja con el modo seco del equipo de aire, refrescando el ambiente y
priorizando su funcionamiento para reducir la humedad, cuando alguna de las zonas está generando demanda (Tªconsigna <
Tªambiente).
Nota. Este modo es idóneo para días de humedad alta: reduce la aparición de partículas de agua en las rejillas.
Frío.En este modo de funcionamiento el sistema trabaja únicamente con el equipo en modo frío, cuando alguna de las zonas
está generando demanda (Tªconsigna < Tªambiente).
Calor.En este modo de funcionamiento el sistema trabaja sólo con el equipo en modo calor, cuando alguna de las zonas está
generando demanda (Tªconsigna > Tªambiente).
Función Eco-Adapt
Marca el nivel de eficiencia energética de su sistema y adapta la temperatura a valores cada vez más eficientes, estableciendo
límites en función del grado de ahorro seleccionado:
Off. Los rangos de temperaturas son los permitidos por el sistema.
Manual. Establece las temperaturas límites en las zonas en función de la definida en el termostato maestro.
España | Portugal
Alemania
Francia
Italia
15ºC – 22ºC
24ºC – 30ºC
15ºC – 22ºC
24ºC – 30ºC
15ºC – 21ºC
24ºC – 30ºC
15ºC – 21,5ºC
25ºC – 30ºC
15ºC – 20,5ºC
25ºC – 30ºC
15ºC – 20,5ºC
25ºC – 30ºC
15ºC – 21ºC
26ºC – 30ºC
15ºC – 19ºC
26ºC – 30ºC
15ºC – 20ºC
26ºC – 30ºC
Indicador de eficiencia. En función del modo Eco-Adapt y de la temperatura de trabajo el Blueface establece una gama de
colores que refleja el nivel de eficiencia del sistema:
Verde: muy eficiente. Amarillo: eficiente. Naranja: ineficiente. Rojo: muy ineficiente.

8
ES
EN
FR
IT
PT
DE
Velocidad del ventilador
Define la velocidad de trabajo del ventilador de la unidad de A/A. Por defecto trabaja en modo Automático, imponiendo el
caudal en función del número de zonas en demanda. En instalaciones de Fancoil, el sistema permite además seleccionar la
velocidad de forma manual desde el termostato Maestro.
Velocidad alta.
Velocidad media.
Velocidad baja.
Velocidad automática.
Dependiendo de la instalación, permite elegir la velocidad propia del ventilador de la unidad de A/A, tomando el valor 1
para la velocidad más baja. Por defecto trabaja en modo automático.
USO AVANZADO DEL TERMOSTATO BLUEFACE
Navegación por zonas
Desde la pantalla principal, tras pulsar sobre el nombre de la zona, se mostrará una lista con todas las zonas y el estado de cada
una. Esta pantalla permite el control de todas las zonas al mismo tiempo o de cada zona de manera individual, también es
posible encender y apagar las zonas desde esta pantalla. Presione sobre los iconos < y > para ver el resto de zonas.
La opción “Todas las zonas” permite el control de todas las zonas a la vez, retransmitiendo los cambios a las mismas.
Pulse sobre el nombre de una zona para controlarla de manera remota desde el controlador. Cuando el sistema detecta un
error de temperatura en una zona específica, la zona muestra el código de error en lugar de la temperatura ambiente de la
habitación (ver sección
Avisos y errores ).
Iconos en la zona remota.
-Salir de la zona. La cierra y vuelve a la zona principal.
-Vuelve al listado de navegación por zonas.
Configuración de usuario
Estos parámetros controlan y editan las funcionalidades básicas. Pulse una vez para mostrar los iconos.
Idioma/País.Seleccione los valores para su sistema.
Brillo. Podrá fijar el porcentaje y decidir si desea o no brillo cuando el termostato se encuentre en salvapantalla.
Fecha y hora. Pulse el reloj para configurar la hora, el formato de la hora (12 o 24 horas) y activar el cambio automático de
hora. Pulse el calendario para definir la fecha.
Limpieza pantalla: Active esta opción para proceder a la limpieza de la pantalla. Durante unos segundos la pantalla dejará de
estar activa para que pueda ser limpiada.
Encender/apagar
todas las zonas
Encender/apagar la zona
Temperatura
ambiente de la zona
Temperatura de
consigna de la zona
Acceso a todas las zonas
Acceso a la zona

9
ES
EN
FR
IT
PT
DE
Salvapantallas. Podrá definir la información mostrada en el salvapantallas. En función de los elementos configurados podrá
seleccionar:
•Estado de la zona.Muestra información sobre el estado y la configuración de la zona.
•Información meteorológica.Disponible solo con webserver Airzone Cloud.
•Consumo de equipo A/A.Disponible solo en equipos con lectura de consumo.
Deshabilitando la opción de información aparecerá solo la hora y el estado de la zona.
Información. Este parámetro ofrece información sobre:
•La zona.Firmware, zona, asociación, motor o estado de las comunicaciones.
•El sistema. Firmware, configuración, e información de controladores de sistema e instalación.
•Los dispositivos. Indica los elementos conectados al sistema.
•Webserver. Configuración y asociación, Dirección IP y la MAC.
•Los errores. Avisos sobre las incidencias del sistema.
Programacioneshorarias

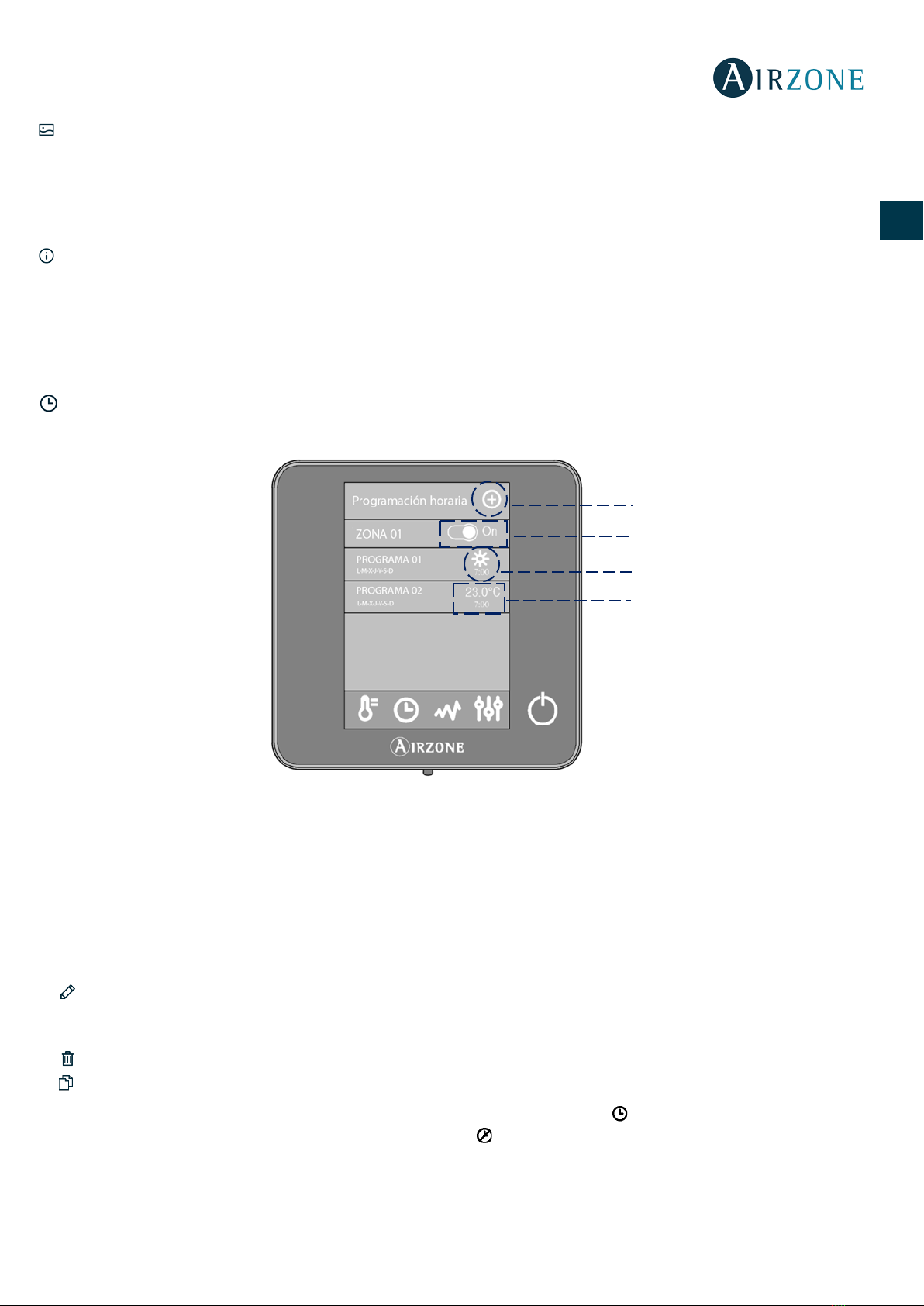

Al pulsar en el icono de programaciones horarias accederá al menú donde podrá programar hasta 24 por zona:
Para crear una nueva programación, pulse “añadir nueva” y siga las indicaciones.
1. Seleccione el tipo de programación y pulse confirmar.
•De modo. Permite definir el modo de funcionamiento (disponible sólo en Blueface maestros).
•De temperatura. Permite elegir la temperatura de la zona.
2. Seleccione los días de la semana, hora y acción a realizar, en los que se aplicará la programación.
3. Pulse confirmar
Para activar/desactivar o modificar una programación, presione sobre la programación y pulse sobre el selector On/Off o sobre
los parámetros a modificar.
Mantenga pulsado sobre una programación para ver las configuraciones disponibles:
Editar: Cambia el nombre de una programación.
Para editar el nombre de una programación, mantenga pulsando el nombre de la zona para acceder al editor. A
continuación, cambie el nombre.
Eliminar. Eliminará la programación horaria.
Copiar. Podrá copiar la programación horaria para aplicarla a cualquier zona de la instalación.
Al activar una programación el icono de programaciones horarias aparecerá sin tachar . Al desactivarlo aparecerá tachado y
en el listado de programas será visible, pero estará deshabilitado .
Añadir /Crear programación
Programaciones de Temperatura
Activar/desactivar
programaciones horarias
Programaciones de Modo

10
ES
EN
FR
IT
PT
DE
Consumo de sistema
Este menú muestra información sobre el tiempo de demanda de aire de la zona y de funcionamiento del equipo de A/A del
sistema durante el día.
En caso de que el equipo de A/A facilite información sobre su consumo eléctrico, se mostrará la potencia instantánea del equipo
y el consumo acumulado durante el día.
Configuración de zona
Pulse sobre los iconos para acceder a los parámetros.
Modo Sleep. El modo Sleep es un Eco-temporizador de apagado de la zona. Los valores seleccionables son:
Off. La temporización está apagada.
30. Activa la temporización y a los 30 minutos la zona se apaga.
60. Activa la temporización. A los 30 minutos, la zona varía un grado su temperatura y a los 60 minutos de su
activación se apaga.
90. Activa la temporización. A los 30 minutos, la zona varía un grado su temperatura. A los 60 minutos de su
activación, la zona varía otro grado su temperatura. A los 90 minutos de su activación se apaga.
Antihielo. Evita que la temperatura ambiente de su zona descienda por debajo de los 12º C, aunque su zona se encuentre
apagada. (En modo Stop no se activará).
Dependiendo del tipo de instalación y de la configuración de su sistema, encontramos otra serie de funcionalidades:
Ángulos rejilla*. Permite definir una inclinación en las rejillas inteligentes Airzone de su zona para los modos frío y calor. Por
defecto están configurados en 90º.
Ajuste de lamas*. Esta opción permite definir el tipo inclinación de las lamas horizontales y verticales de los equipos que
dispongan de esta opción.
Etapas de control*. Esta opción le permite seleccionar el elemento que desea para climatizar su zona:
- Aire. Solo trabaja la etapa de aire.
- Radiante. Solo trabaja la etapa de radiante.
- Combinado. El sistema combina el uso de las etapas de aire y radiante para alcanzar la temperatura de confort de forma
rápida y eficiente. Por defecto, está configurado como Combinado.
*Nota: por motivos de seguridad la zona se apaga al modificar cualquiera de estos parámetros.
Ájustes Lite. En este parámetro podrá definir la temperatura base de consigna para la zona donde está instalado el Airzone
Lite. Así mismo, podrá configurar el Lite cable para que actúe como el radio: pasados unos segundos (durante los que indica
el estado de la zona) se apagará.

11
ES
EN
FR
IT
PT
DE
AVISOS Y ERRORES
El termostato Airzone Blueface muestra los distintos avisos del sistema en su salvapantallas, asimismo, de producirse un error
será mostrado en el salvapantallas, en la pantalla principal y en la información “Acerca de errores” de la configuración de
usuario.
Avisos
Antihielo. Se muestra en caso de tener la función activada.
Ventana activa. Indica que laclimatización hasido suspendida de la zona por la
apertura de una ventana. Sólo disponible en sistemas que tengan activado el
control de ventanas.
Presencia activa.Este aviso indica que no se hadetectado presencia en la zona
durante 5 minutos y sehaactivado la función Sleep con untiempo deapagado
de 90 minutos. Solo disponible en sistemas que tengan activado el control de
presencia.
Rocío. Este aviso indica que hay riesgo de condensación de agua en el suelo y
se ha apagado la etapa de radiante de la zona. Encaso de disponer de etapa de
aire, ésta seactivará para reducir la humedad de la zona. Solo disponible en
sistemas con etapa radiante en modo frío.
Protección rocío activa.Este aviso indica que hay riesgo de condensación en la
etapa radiante y se ha activado la etapa de aire para evitar su formación.
ACS.Agua caliente sanitaria activo. Encaso de que su sistema integre control de
gestión de ACS en suequipo de producción y éste se active, aparecerá este
mensaje en suBlueface, cortando la climatización en dicha zona.
Rocío Lite. Indica que hay riesgo de condensación de agua y se ha apagado la
zona donde seencuentra situado el termostato Lite. Al pulsar sobre el icono en la
pantalla principal informa de la zona afectada.
Protección rocío Lite.Esteaviso indica que hay riesgo de condensación en la
etapa radiante y se ha activado la etapa de aire para evitar suformación en la zona
donde se encuentra el termostato Lite.

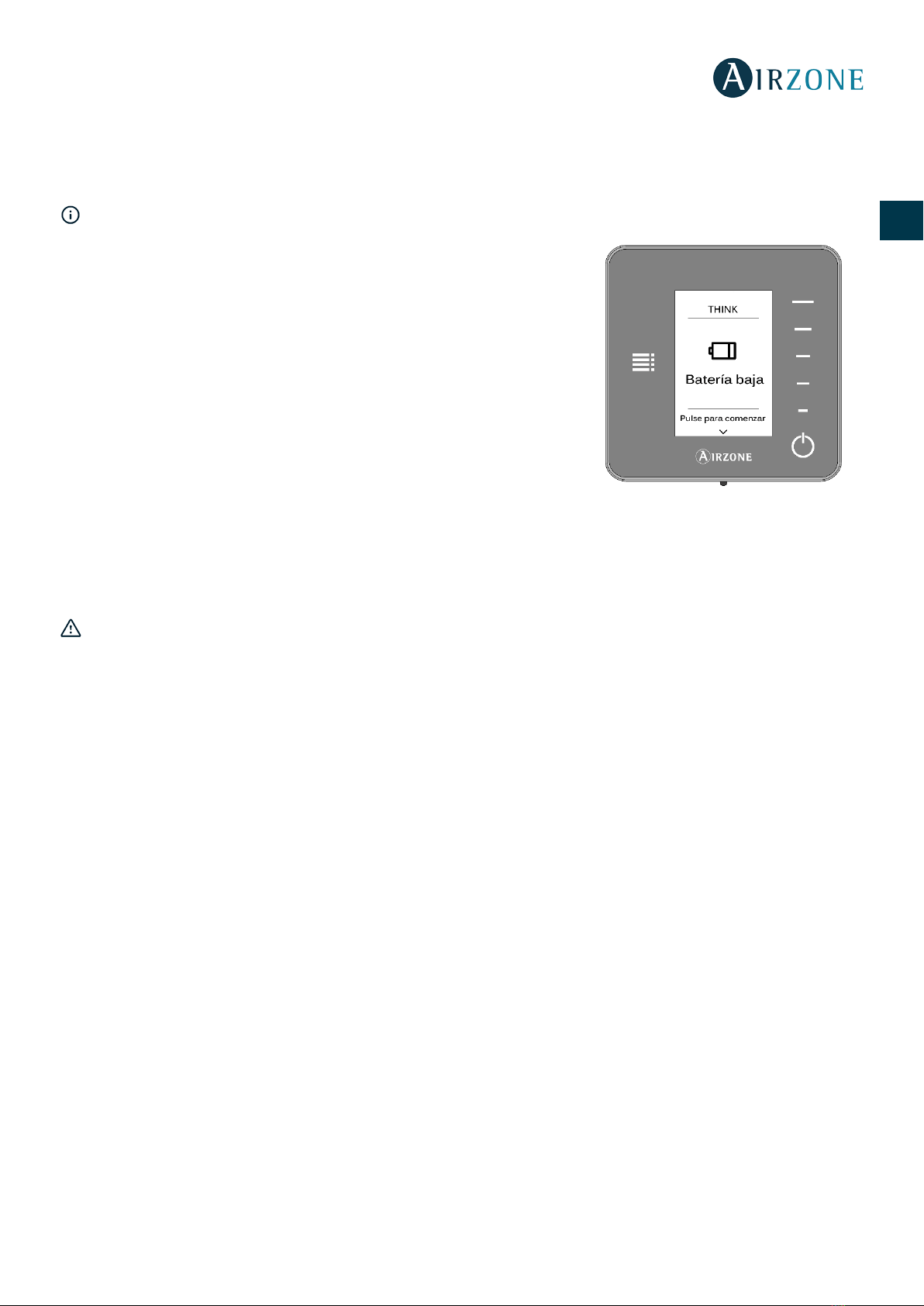

Batería. Aviso de batería baja. Al pulsar sobre el icono en la pantalla principal nos
informará dela zona afectada.
Errores
En caso de que se produzca cualquiera de las siguientes indecencias, póngase en contacto con su instalador:
Error 1. Error de comunicaciones entre termostato y módulo de control.
Error 2. Error de comunicaciones con la central.
Error 3. Elemento motorizado no conectado a la salida de motor.
Error 4. Comportamiento anómalo en elemento motorizado.
Error 5. Sonda de temperatura en circuito abierto.
Error 6. Sonda de temperatura en cortocircuito.
Error 9. Error de comunicaciones entre pasarela y sistema.
Error 11. Error de comunicaciones entre pasarela de comunicaciones y unidad interior.
Error 13. Error de comunicaciones entre la central y el módulo de control de elementos radiantes.
Error C02. Error de comunicaciones entre la central y la central de control de producción.
Error C09. Error de comunicaciones entre pasarela de aerotermia y central de control de producción.
Error en la unidad de aire.

12
ES
EN
FR
IT
PT
DE
AIRZONE THINK
SALVAPANTALLAS

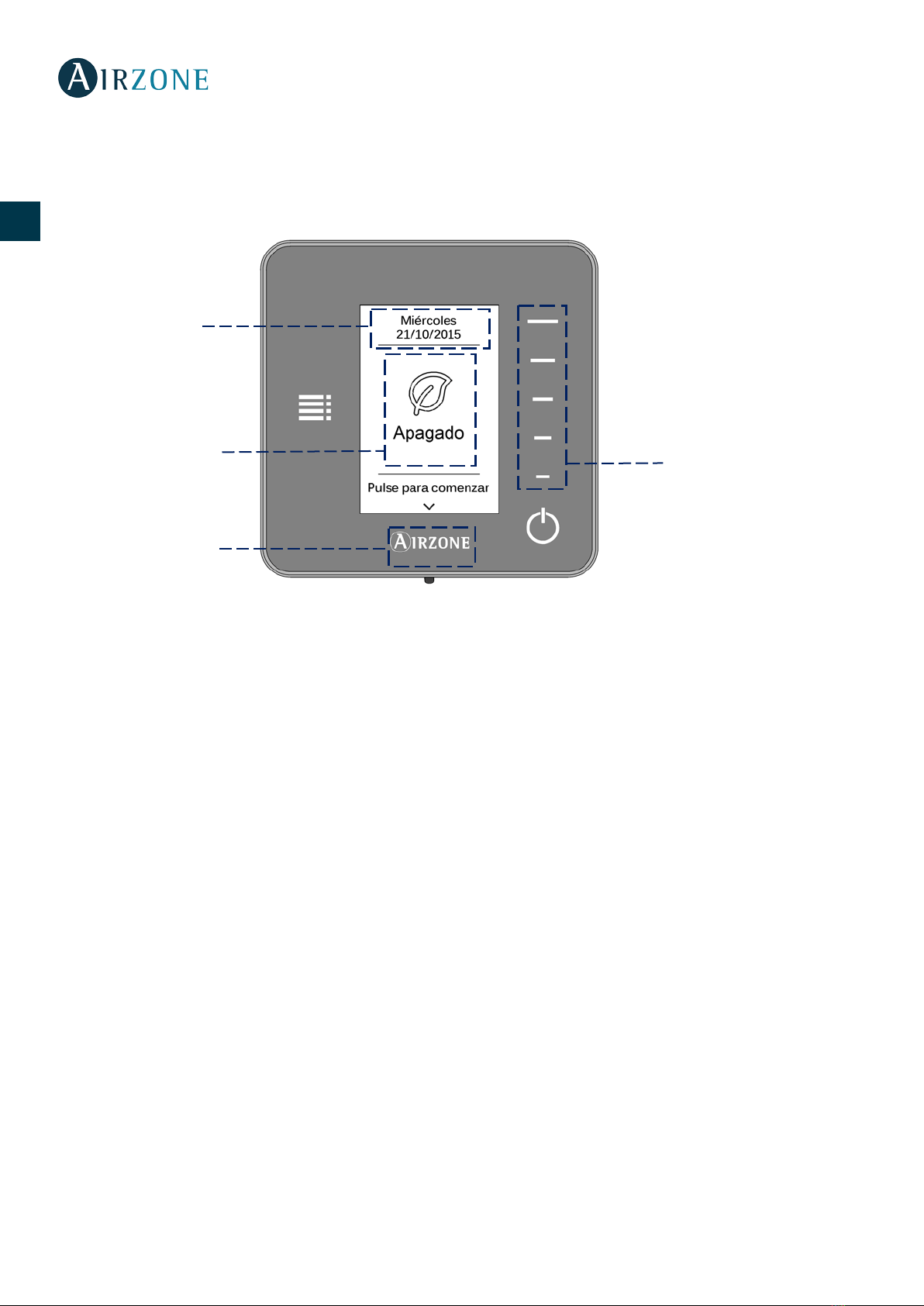

El salvapantallas aparece en estado de reposo y muestra la siguiente información:
Fecha. Parámetro informativo definido por la interfaz maestra en la configuración de usuario
(ver sección configuración de
usuario).
Menú de configuración. Se podrán fijar, en cualquier caso, los parámetros del modo Sleep y acceder al menú de navegación
por zonas. Si estamos ante un Think maestro (opción sólo disponible en termostatos radio) podrá modificar el Modo de
funcionamiento. El parámetro de velocidad estará disponible en función de las características de su instalación.
(Ver sección
Menú de configuración).
Estado de zona. Muestra información sobre la configuración general de la zona: el estado (encendido o apagado) y el modo
de funcionamiento. En el caso de producirse, mostrará los errores
(Ver sección avisos y errores).
Barra de control. Ajusta, pulsado o deslizando, los distintos parámetros que controla el Airzone Think.
Airzone. Botón de confirmación y regreso a la pantalla principal.
On/Off. Encendido y apagado de la zona en la que se encuentra el termostato.
Barra de control
Pantalla inicio/confirmar
Fecha
Estado de la zona

13
ES
EN
FR
IT
PT
DE
PANTALLA PRINCIPAL

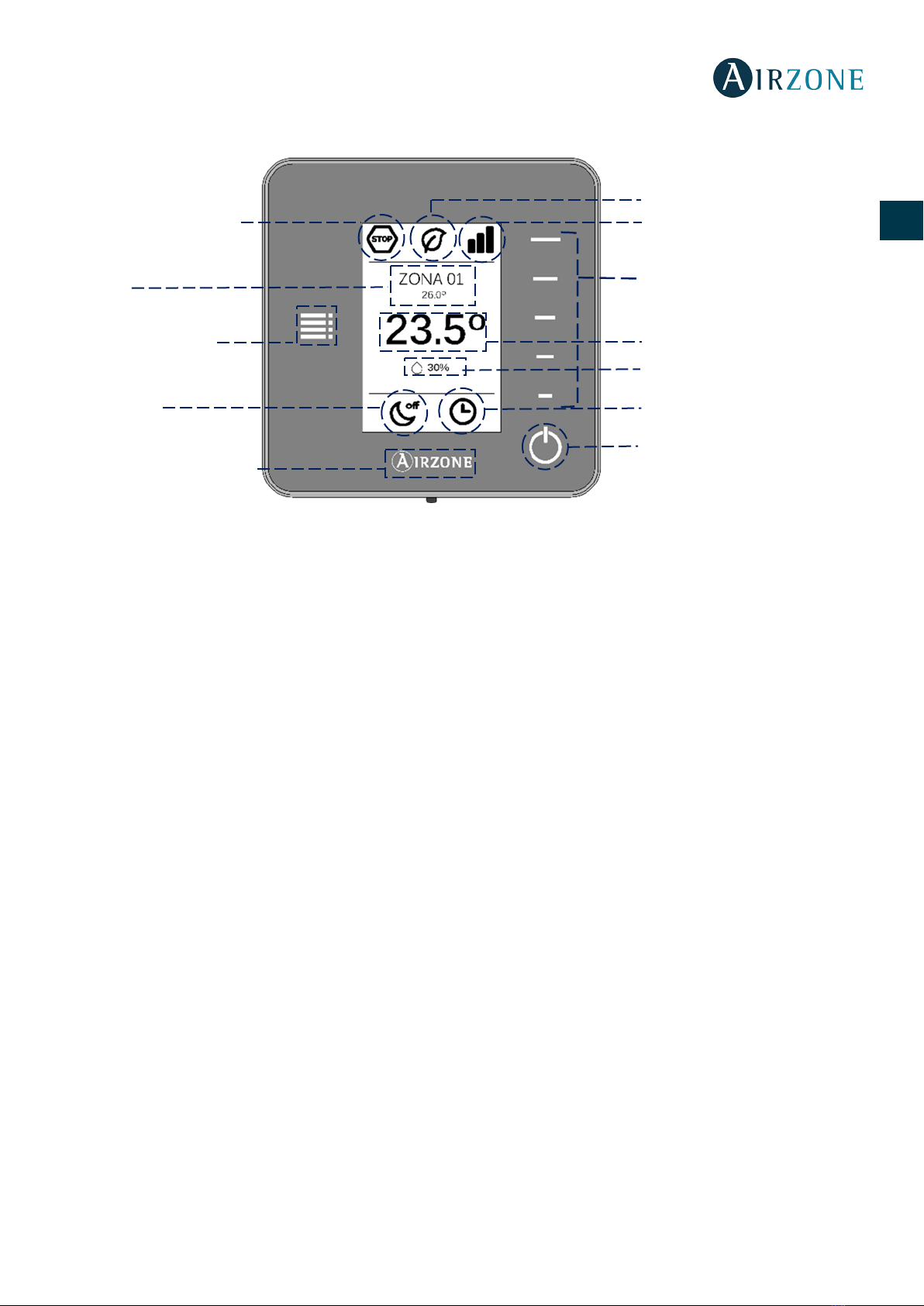

Navegue a traves del controlador Think pulsando los botones laterales en la barra de control.
Modo de funcionamiento. Muestra el modo de funcionamiento seleccionado desde la interfaz maestra o desde el propio
Think si estamos ante el maestro. Se fija entre los posibles: frío, calor y stop. (
Ver sección menú de configuración).
Función Eco-Adapt. Marca el nivel de eficiencia energética fijado por el Blueface.
Velocidad del ventilador. Indicador de la velocidad de trabajo del ventilador de la unidad de A/A, fijada desde el menú de
configuración dependiendo de la instalación
(Ver sección velocidad del ventilador).
Zona/Temperatura ambiente. Indica la zona que ocupa la interfaz. Su nombre es definido desde el termostato maestro
Airzone Blueface. Muestra la temperatura ambiente de la zona.
Menú de configuración. Accede a los parámetros del modo Sleep y la navegación por zonas. Si estamos ante un Think maestro
podrá modificar el Modo.
Temperatura de consigna. Marca la temperatura fijada desde la barra de control del Think.
(Ver sección ajuste de
temperatura).
Humedad relativa. Indicador de la humedad del ambiente.
Modo Sleep. Indicador del estado en el que se encuentra el modo sleep fijado desde el menú de configuración o desde el
Blueface.
Programaciones horarias. Indica el estado (activado o apagado) de las programaciones horarias para la zona. Se fija desde el
Blueface.
Barra de control. Ajusta, pulsado o deslizando, los distintos parámetros que controla el Airzone Think.
Airzone. Botón de confirmación y regreso a la pantalla principal.
On/Off. Encendido y apagado de la zona en la que se encuentra el termostato.
Función del ventilador
Barra de control
Temperatura de consigna
Encendido/Apagado
Pantalla principal/ Confirmar
Modo sleep
Menu de configuración
Zona
Modo de funcionamiento
Humedad relativa
Programaciones horarias
Función Eco-Adapt

14
ES
EN
FR
IT
PT
DE
USO BÁSICO DEL TERMOSTATO THINK
Ajuste de temperatura
On/Off.Pulsando sobre el icono encenderá o apagará la zona en la que se encuentra el termostato.
Control de temperatura. Seleccione la temperatura de consigna usando la barra de control (pulsando o deslizando) para
ajustar manualmente en pasos de 0,5° C. Deslice para ajustar la temperatura de consigna con un intervalo mayor.
Los rangos de temperatura permitidos son:
•Modo calor: 15-30° C
•Modo frío: 18-30° C
Estos varían en función de la opción de eficiencia (Eco-Adapt) que se haya seleccionado en la interfaz maestra.
Cuando el sistema deja de generar demanda, los elementos motorizados de las zonas que se encuentren encendidas
permanecen abiertos y la unidad se mantiene encendida estableciendo una temperatura de consigna de 30˚C para el modo
frío y de 16˚C para el modo calor
USO AVANZADO DEL TERMOSTATO THINK
Menú de configuración
Pulse sobre el icono del menú de configuración para acceder a los parámetros.
Modo Sleep. Eco-temporizador de apagado de la zona. Los valores seleccionables son:
Off. La temporización está apagada.
30. Activa la temporización y a los 30 minutos la zona se apaga.
60. Activa la temporización. A los 30 minutos, la zona varía un grado su temperatura y a los 60 minutos de su
activación se apaga.
90. Activa la temporización. A los 30 minutos, la zona varía un grado su temperatura. A los 60 minutos de su
activación, la zona varía otro grado su temperatura. A los 90 minutos de su activación se apaga.
Navegación por zonas. Acceda a las distintas zonas de su sistema para modificar la temperatura de consigna, apagar o
encender la zona en cuestión y visualizar toda la información de la misma.
Modo de funcionamieto. Indica el modo en el que está trabajando el sistema. Acceda al menú de configuración para cambiar
el modo de funcionamiento. Los modos disponibles son:
Stop. El sistema de climatización se mantendrá parado independientemente del estado del resto de las zonas. Además,
todos los elementos terminales (rejillas, compuertas, etc.) permanecerán cerrados.
Ventilación. En este modo de funcionamiento el sistema trabaja únicamente con el equipo de aire en modo
ventilación cuando alguna de las zonas asociadas al sistema está generando demanda (Tªconsigna < Tªambiente).
Frío.En este modo de funcionamiento el sistema trabaja únicamente con el equipo en modo frío, cuando alguna de
las zonas está generando demanda (Tªconsigna < Tªambiente).
Calor. En este modo de funcionamiento el sistema trabaja sólo con el equipo en modo calor, cuando alguna de las
zonas está generando demanda (Tªconsigna > Tªambiente).
Seco. En este modo de funcionamiento el sistema trabaja con el modo seco del equipo de aire, refrescando el
ambiente y priorizando su funcionamiento para reducir la humedad, cuando alguna de las zonas está generando
demanda (Tªconsigna < Tªambiente). El equipo regulará el caudal y la temperatura de impulsión del aire, de forma
automática, para mantener unos niveles adecuados de humedad.
Nota. Este modo es idóneo para días de humedad alta: reduce la aparición de partículas de agua en las rejillas.
Velocidad del ventilador. Dependiendo de la instalación, permite definir la velocidad de trabajo del ventilador de la unidad
de A/A. Por defecto trabaja en modo Automático, imponiendo el caudal en función del número de zonas en demanda.
Velocidad alta
Velocidad media
Velocidad baja
Velocidad automática

15
ES
EN
FR
IT
PT
DE
AVISOS Y ERRORES
El termostato Airzone Think muestra los distintos avisos del sistema en su salvapantallas, asimismo, de producirse un error será
mostrado en el salvapantallas.
Avisos
Antihielo.
Se muestra en caso de tener la función activada.
Ventana activa. Indica que la climatización ha sido suspendida de la zona por la
apertura de una ventana. Sólo disponible en sistemas que tengan activado el
control de ventanas.
Presencia activa. Este aviso indica que no se ha detectado presencia en la zona
durante 5 minutos y se ha activado la función Sleep con un tiempo de apagado
de 90 minutos. Solo disponible en sistemas que tengan activado el control de
presencia.
Protección rocío activa. Este aviso indica que hay riesgo de condensación en la
etapa radiante y se ha activado la etapa de aire para evitar su formación.
Rocío. Indica que hay riesgo de condensación de agua y se ha apagado la zona
donde se encuentra situado el termostato.
Batería baja. Se muestra cuando la interfaz Think tiene poca batería. Tiene 2
semanas de vida restantes en condiciones normales.
Errores
En caso de que se produzca cualquiera de las siguientes indecencias, póngase en contacto con su instalador:
Error 1. Error de comunicaciones entre termostato y módulo de control.
Error 2. Error de comunicaciones con la central.
Error 3. Elemento motorizado no conectado a la salida de motor.
Error 4. Comportamiento anómalo en elemento motorizado.
Error 5. Sonda de temperatura en circuito abierto.
Error 6. Sonda de temperatura en cortocircuito.
Error 9. Error de comunicaciones entre pasarela y sistema.
Error 11. Error de comunicaciones entre pasarela de comunicaciones y unidad interior.
Error 13. Error de comunicaciones entre la central y el módulo de control de elementos radiantes.
Error C02. Error de comunicaciones entre la central y la central de control de producción.
Error C09. Error de comunicaciones entre pasarela de aerotermia y central de control de producción.
Error en la unidad de aire.

16
ES
EN
FR
IT
PT
DE
AIRZONE LITE
On/Off. Encendido y apagado de la zona. Además, actúa como indicador del modo presentado diferentes colores para cada
situación
.
Ajustes de temperatura. Pulsando sobre los botones podrá subir o bajar la temperatura de consigna hasta 3º C, respecto a la
definida desde la interfaz maestra.
(Ver sección control de temperatura).
Importante: Tras 10 segundos de inactividad, el termostato Lite radio apagará todos sus Leds para ahorrar batería. Una primera
pulsación sobre muestra el estado de la zona (On/Off, modo de funcionamiento y temperatura). Tras esta primera pulsación
ya podrá modificar el parámetro que desee (On/Off o temperatura).
MANEJANDO EL AIRZONE LITE
Funciones básicas
On/Off. Pulsando sobre el icono encenderá o apagará la zona en la que se encuentra el termostato. Este botón funciona a su
vez como indicador del modo del sistema. Responde a una gama de colores:
Morado: el sistema está parado; está en Stop.
Rojo: el modo de funcionamiento es Calor.
Azul: el modo de funcionamiento es Frío.
Verde: confort; se ha alcanzado la temperatura de consigna.
Si el botón se mantiene fijo, el controlador está encendido.
Si el botón parpadea, el controlador está apagado.
El botón se mantiene fijo durante 10 segundos para mostrar su estado, entonces se apaga.
Control de temperatura. Usando los botones podrá subir o bajar hasta 3º C, en pasos de 1º C, la temperatura de consigna con
respecto a la base defina en el Blueface en ajustes Lite.
(Ver sección configuración de zona).
Los leds indican la temperatura de consigna.
En el caso que se sobrepase el límite de temperatura permitido, los iconos de ajuste de temperatura parpadearán, como
indicación de que se ha llegado al límite.
On / Off
Ajuste de temperatura:
bajar temperatura
Ajuste de temperatura:
subir temperatura

17
ES
EN
FR
IT
PT
DE
CAMBIO DE BATERÍA
Los termostatos Airzone Blueface y Airzone Think muestran los distintos avisos del sistema en su salvapantalla. Así indicarán
que la batería de las interfaces radio ha llegado al final de su vida útil con el icono de aviso.
En el caso de los termostatos radio Lite, aparecerá un mensaje de aviso de Batería Lite en los termostatos Blueface.

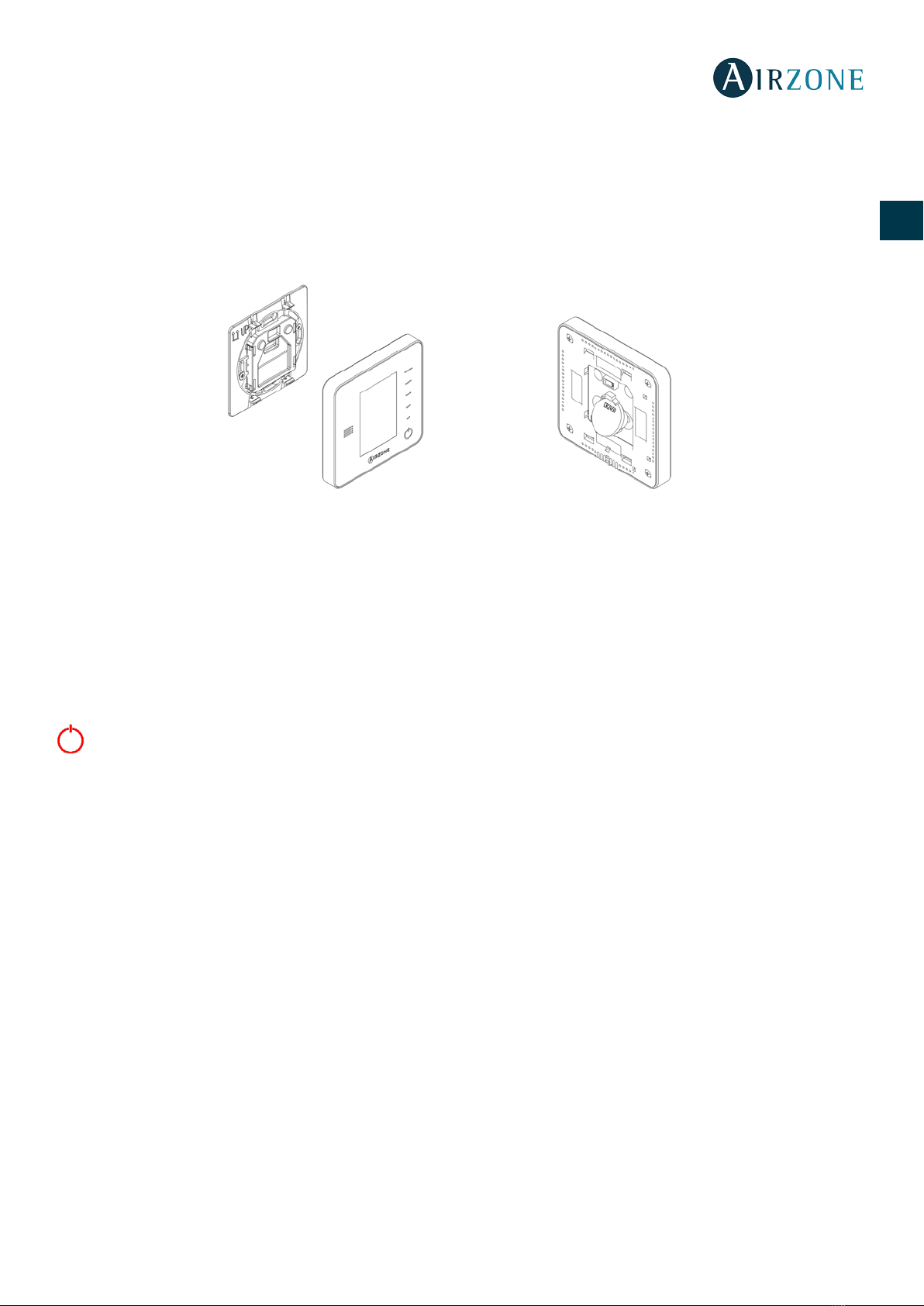

Para sustituir la batería, separe el termostato de su soporte y sustituya la batería (CR2450).
Importante: Se recomienda el uso de baterías de primeras marcas, similar a la suministradas. Una batería de menor calidad
puede reducir la vida útil de ésta.
Recuerde depositar la batería retirada en un punto de reciclaje adecuado.
Nota: Recuerde retirar el sistema anti-vandálico antes de retirar el termostato de la pared.
Errores
Parpadeo rápido en rojo del icono de On/Off. Pérdida de comunicaciones con la central.

18
ES
EN
FR
IT
PT
DE
TABLE OF CONTENTS
Warnings and environmental policy.................................................................................................................................................................................19
Warnings ................................................................................................................................................................................................................................19
Environmental policy ........................................................................................................................................................................................................19
Interfaces Airzone.....................................................................................................................................................................................................................20
Airzone Blueface .................................................................................................................................................................................................................20
Airzone Think........................................................................................................................................................................................................................20
Airzone Lite ...........................................................................................................................................................................................................................20
Airzone Blueface .......................................................................................................................................................................................................................21
Screensaver...........................................................................................................................................................................................................................21
Home screen.........................................................................................................................................................................................................................22
How to use the Blueface ..................................................................................................................................................................................................23
Adjusting the temperature .......................................................................................................................................................................................23
Operating modes..........................................................................................................................................................................................................23
Eco-Adapt saving function........................................................................................................................................................................................23
Fan Speed ........................................................................................................................................................................................................................24
Advanced use of Airzone Blueface Thermostat......................................................................................................................................................24
Zone navigation ............................................................................................................................................................................................................24
User settings ...................................................................................................................................................................................................................24
Times schedules ............................................................................................................................................................................................................25
System consumption ..................................................................................................................................................................................................26
Zone settings..................................................................................................................................................................................................................26
Warnings and errors ..........................................................................................................................................................................................................27
Warnings .........................................................................................................................................................................................................................27
Errors.................................................................................................................................................................................................................................27
Airzone Think .............................................................................................................................................................................................................................28
Screensaver...........................................................................................................................................................................................................................28
Home screen.........................................................................................................................................................................................................................29
Basic use Airzone Think Thermostat ...........................................................................................................................................................................30
Temperature Settings .................................................................................................................................................................................................30
Advanced use of Airzone Think Thermostat............................................................................................................................................................30
Settings menu................................................................................................................................................................................................................30
Warnings and errors ..........................................................................................................................................................................................................31
Warnings .........................................................................................................................................................................................................................31
Errors..................................................................................................................................................................................................................................31
Airzone Lite .................................................................................................................................................................................................................................32
Using your Airzone Lite ....................................................................................................................................................................................................32
Basic Functions ..............................................................................................................................................................................................................32
About the battery .....................................................................................................................................................................................................................33
Errors..................................................................................................................................................................................................................................33

19
ES
EN
FR
IT
PT
DE
WARNINGS AND ENVIRONMENTAL POLICY
WARNINGS
For your security, and to protect the devices, follow these instructions:
•Do not manipulate the system with wet or damp hands.
•Disconnect the power supply before making any connections.
•Take care not to cause a short circuit in any of the system connections.
ENVIRONMENTAL POLICY
Do not dispose of this equipment in the household waste. Electrical and electronic
equipment contain substances that may damage the environment if they are not handled
appropriately. The symbol of a crossed-out waste bin indicates that electrical equipment
should be collected separately from other urban waste. For correct environmental
management, it must be taken to the collection centres provided for this purpose, at the end
of its useful life.
The equipment components may be recycled. Act in accordance with current regulations on
environmental protection.
If you replace it with other equipment, you must return it to the distributor or take it to a
specialized collection centre.
Those breaking the law or by-laws will be subject to such fines and measures as are laid down
in environmental protection legislation.

20
ES
EN
FR
IT
PT
DE
INTERFACES AIRZONE
Airzone thermostats control the air conditioning and boost the energy efficiency of your AC unit.
Both master and zone thermostats can be easily configured. From your master thermostats you can change modes, define the
degree of energy efficiency with Eco-Adapt or select the speed of your unit.
AIRZONE BLUEFACE
Interface with a 3,5'' colour screen for controlling the air conditioning.
•Basic functions of air conditioning control.
•Room temperature and relative humidity reading.
•Eco-Adapt saving function.
•Navigation through zones.
•Time schedules.
•Wired communication.
AIRZONE THINK
Low-energy E-ink thermostat for controlling your air conditioning through
capacitive buttons.
•Basic functions of air conditioning control.
•Room temperature and relative humidity reading.
•Navigation through zones.
•Wired/Wireless communication2
AIRZONE LITE
Interface for controlling the air conditioning through capacitive buttons.
•On/off button.
•Buttons for selecting the temperature.
•Wired/Wireless communication2.
2Communication frequency: 868 MHz
Maximum power: 0 dBm
