S E R V I C E M A N U A L
SIMPLE MANUAL
•Replace this Service Manual with ”Revision Publishing” when it is issued.
CSD-ES577
CSD-ES767
• TYPE: K(577),LH(767)
S/M Code No. 09–993–407–4T1
COMPACT DISC STEREO
RADIO CASSETTE RECORDER

ELECTRICAL MAIN PARTS LIST - 1 <577K>
NOTE: The characters in the suffix column indicate the part usage.
KSC ....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 217 87-010-400-080 CAP, ELECT 0.47-50V A...................
C 218 87-010-400-080 CAP, ELECT 0.47-50V A...................
C 228 87-010-401-080 CAP, ELECT 1-50V A...................
C 229 87-010-401-080 CAP, ELECT 1-50V A...................
C 231 87-010-213-080 C-CAP,S 0.015-50 B A...................
C 232 87-010-213-080 C-CAP,S 0.015-50 B A...................
C 238 87-010-263-080 CAP, ELECT 100-10V A...................
C 237 87-010-374-080 CAP, ELECT 47-10V A...................
C 236 87-010-544-080 CAP, ELECT 0.1-50V A...................
C 235 87-010-544-080 CAP, ELECT 0.1-50V A...................
C 234 87-010-546-080 CAP, ELECT 0.33-50V A...................
C 233 87-010-546-080 CAP, ELECT 0.33-50V A...................
C 248 87-010-404-080 CAP, ELECT 4.7-50V A...................
C 247 87-010-404-080 CAP, ELECT 4.7-50V A...................
C 243 87-010-405-080 CAP, ELECT 10-50V A...................
C 242 87-010-405-080 CAP, ELECT 10-50V A...................
C 244 87-010-405-080 CAP, ELECT 10-50V A...................
C 246 87-010-405-080 CAP, ELECT 10-50V A...................
C 245 87-010-405-080 CAP, ELECT 10-50V A...................
C 241 87-010-405-080 CAP, ELECT 10-50V A...................
C 262 87-010-402-080 CAP, ELECT 2.2-50V A...................
C 261 87-010-402-080 CAP, ELECT 2.2-50V A...................
D 281 87-A40-466-080 ZENER,MTZJ2.7A A...................
IC 203 87-A21-111-040 C-IC,M62495FP A...................
C 209 87-010-190-080 S CHIP F 0.01 A...................
C 208 87-010-402-080 CAP, ELECT 2.2-50V A...................
C 207 87-010-408-080 CAP, ELECT 47-50V A...................
C 210 87-010-190-080 S CHIP F 0.01 A...................
C 216 87-010-425-080 C-CAP,0.22-25 F A...................
C 215 87-010-425-080 C-CAP,0.22-25 F A...................
C 212 87-010-544-080 CAP, ELECT 0.1-50V A...................
C 211 87-010-544-080 CAP, ELECT 0.1-50V A...................
C 222 87-010-190-080 S CHIP F 0.01 A...................
C 226 87-010-190-080 S CHIP F 0.01 A...................
C 223 87-010-190-080 S CHIP F 0.01 A...................
C 220 87-010-405-080 CAP, ELECT 10-50V A...................
IC 201 87-A20-946-040 C-IC,MM1434XF A...................
C 251 87-010-401-080 CAP, ELECT 1-50V A...................
C 263 87-010-178-080 CHIP CAP 1000P A...................
C 264 87-010-178-080 CHIP CAP 1000P A...................
C 267 87-010-380-080 CAP, ELECT 47-16V A...................
C 268 87-010-380-080 CAP, ELECT 47-16V A...................
C 266 87-010-382-010 CAP, ELECT 22-25SME A...................
C 265 87-010-382-010 CAP, ELECT 22-25SME A...................
C 265 87-010-383-080 CAP, ELECT 33-25V ....................
C 266 87-010-383-080 CAP, ELECT 33-25V ....................
C 279 87-010-112-080 CAP, ELECT 100-16V A...................
C 271 87-010-221-080 CAP, ELECT 470-10V A...................
C 272 87-010-221-080 CAP, ELECT 470-10V A...................
C 271 87-010-236-010 ELECTROLYTIC, 1000-10 ....................
C 272 87-010-236-010 ELECTROLYTIC, 1000-10 ....................
C 277 87-010-260-080 CAP, ELECT 47-25V A...................
C 278 87-010-384-080 CAP, ELECT 100-25V A...................
C 273 87-010-628-080 CAP,E 3.3-16 M 5L BP SRE ....................
C 274 87-010-628-080 CAP,E 3.3-16 M 5L BP SRE ....................
C 280 87-010-401-080 CAP, ELECT 1-50V A...................
C 281 87-010-401-080 CAP, ELECT 1-50V A...................
IC 201 87-A20-591-010 IC,BA5417 A...................
J 251 87-A60-569-010 JACK,HTJ-035-18 A...................
Q 243 89-320-011-010 TR,2SC2001 (0.6W) A...................
Q 244 89-320-011-010 TR,2SC2001 (0.6W) A...................
C 308 87-010-221-080 CAP, ELECT 470-10V A...................
C 309 87-010-263-080 CAP, ELECT 100-10V A...................
C 307 87-010-401-080 CAP, ELECT 1-50V A...................
C 306 87-010-404-080 CAP, ELECT 4.7-50V A...................
C 301 87-010-453-010 CAP, ELECT 4700-25V A...................
C 315 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 310 87-010-248-080 CAP, ELECT 220-10V A...................
C 312 87-010-248-080 CAP, ELECT 220-10V A...................
C 314 87-010-248-080 CAP, ELECT 220-10V A...................
C 311 87-010-263-080 CAP, ELECT 100-10V A...................
C 901 87-A10-577-080 CAP,CER 0.022-50 Z YF A...................
C 902 87-A10-577-080 CAP,CER 0.022-50 Z YF A...................
C 903 87-A10-577-080 CAP,CER 0.022-50 Z YF A...................
C 904 87-A10-577-080 CAP,CER 0.022-50 Z YF A...................
CN 301 87-049-919-010 CONN,3P EH V WHT A...................
D 307 87-017-148-080 ZENER,HZS6A1L A...................
D 304 87-017-162-080 ZENER,HZS7C3L A...................
D 305 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 309 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 306 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 308 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 303 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 311 87-017-139-010 ZENER,HZS15-2 A...................
D 901 87-A40-465-010 DIODE,FR202 A...................
D 902 87-A40-465-010 DIODE,FR202 A...................

ELECTRICAL MAIN PARTS LIST - 2 <577K>
D 903 87-A40-465-010 DIODE,FR202 A...................
D 904 87-A40-465-010 DIODE,FR202 A...................
FC 901 87-033-213-010 CLAMP,FUSE SMK ....................
FC 902 87-033-213-010 CLAMP,FUSE SMK ....................
IC 310 87-070-416-010 IC,NJU7201 L55 A...................
Q 303 87-026-291-010 TR,DTC124XS A...................
Q 305 87-026-462-010 TR,2SC1740S A...................
Q 307 87-026-462-010 TR,2SC1740S A...................
Q 302 87-026-463-010 TR,2SA933S,RS A...................
Q 306 88-NF9-637-010 TR,2SA1318T/U A...................
Q 301 89-112-965-010 TR,2SA1296GR A...................
Q 304 89-213-702-010 TR,2SB1370 (1.8W) A...................
Q 310 87-026-462-010 TR,2SC1740S A...................
SP 901 87-CD6-213-010 SPR-C,BATT (-) A...................
SP 902 87-CD6-222-010 SPR-C,BATT (-) L A...................
C 803 87-010-177-080 C-CAP,S 820P-50 SL A...................
C 804 87-010-177-080 C-CAP,S 820P-50 SL A...................
C 802 87-010-402-080 CAP, ELECT 2.2-50V A...................
C 801 87-010-402-080 CAP, ELECT 2.2-50V A...................
C 809 87-010-406-010 CAP,E 22-50 SM A...................
C 805 87-012-158-080 C-CAP,S 390P-50 CH A...................
C 806 87-012-158-080 C-CAP,S 390P-50 CH A...................
C 815 87-010-374-010 CAP, ELECT 47-10V A...................
C 819 87-010-401-010 CAP, ELECT 1-50V A...................
C 818 87-010-401-010 CAP, ELECT 1-50V A...................
C 817 87-010-401-010 CAP, ELECT 1-50V A...................
C 814 87-010-402-080 CAP, ELECT 2.2-50V A...................
C 813 87-010-402-080 CAP, ELECT 2.2-50V A...................
C 811 87-010-404-010 CONDENSER 4.7-50 A...................
C 812 87-010-404-010 CONDENSER 4.7-50 A...................
C 810 87-010-406-010 CAP,E 22-50 SM A...................
C 823 87-010-213-080 C-CAP,S 0.015-50 B A...................
C 824 87-010-213-080 C-CAP,S 0.015-50 B A...................
C 820 87-010-401-010 CAP, ELECT 1-50V A...................
C 828 87-010-404-010 CONDENSER 4.7-50 A...................
C 827 87-010-404-010 CONDENSER 4.7-50 A...................
C 825 87-010-405-080 CAP, ELECT 10-50V A...................
C 826 87-010-405-080 CAP, ELECT 10-50V A...................
C 821 87-012-153-080 C-CAP,S 120P-50 CH A...................
C 822 87-012-153-080 C-CAP,S 120P-50 CH A...................
C 833 87-010-179-080 CAP,CHIP S B1200P A...................
C 839 87-010-186-080 CAP,CHIP 4700P A...................
C 831 87-010-198-080 CAP, CHIP 0.022 A...................
C 832 87-010-198-080 CAP, CHIP 0.022 A...................
C 834 87-010-248-080 CAP, ELECT 220-10V A...................
C 830 87-010-260-080 CAP, ELECT 47-25V A...................
C 835 87-010-374-010 CAP, ELECT 47-10V A...................
C 838 87-010-405-080 CAP, ELECT 10-50V A...................
C 845 87-010-178-080 CHIP CAP 1000P A...................
C 844 87-010-178-080 CHIP CAP 1000P A...................
C 849 87-010-184-080 CHIP CAPACITOR 3300P(K) A...................
C 840 87-010-186-080 CAP,CHIP 4700P A...................
C 843 87-010-190-080 S CHIP F 0.01 A...................
C 846 87-010-194-080 CAP, CHIP 0.047 A...................
C 842 87-010-194-080 CAP, CHIP 0.047 A...................
C 841 87-010-194-080 CAP, CHIP 0.047 A...................
C 850 87-010-184-080 CHIP CAPACITOR 3300P(K) A...................
C 851 87-010-186-080 CAP,CHIP 4700P A...................
CN 801 87-049-469-010 CONN,4P V A...................
CN 802 87-049-469-010 CONN,4P V A...................
CN 803 87-049-919-010 CONN,3P EH V WHT A...................
D 807 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 801 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 808 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 803 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 809 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 805 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 802 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 804 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 806 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 810 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 841 87-070-136-080 ZENER,MTZJ5.1B A...................
IC 802 87-A21-145-040 C-IC,BA4560F-E2 A...................
IC 801 87-A21-145-040 C-IC,BA4560F-E2 A...................
L 801 87-007-342-010 COIL,OSC 85K BIAS A...................
Q 802 87-026-462-010 TR,2SC1740S A...................
Q 804 87-026-463-010 TR,2SA933S,RS A...................
Q 803 87-026-463-010 TR,2SA933S,RS A...................
Q 809 87-026-496-080 FET,2SJ103GR A...................
Q 808 87-026-496-080 FET,2SJ103GR A...................
Q 805 89-110-150-010 TR,2SA1015 A...................
Q 807 89-110-150-010 TR,2SA1015 A...................
Q 806 89-318-155-010 TR,2SC1815(GR) A...................
Q 801 89-318-155-010 TR,2SC1815(GR) A...................
Q 810 87-026-464-010 TR,DTC114TS A...................
R 840 87-029-124-010 RES,FUSE 2.2-1/4 A...................
C 299 87-010-190-080 S CHIP F 0.01 A...................
C 321 87-010-190-080 S CHIP F 0.01 A...................
C 322 87-010-263-080 CAP, ELECT 100-10V A...................
C 325 87-010-405-080 CAP, ELECT 10-50V A...................
CN 204 87-049-469-010 CONN,4P V A...................
CN 203 87-049-469-010 CONN,4P V A...................

ELECTRICAL MAIN PARTS LIST - 3 <577K>
CN 201 87-099-017-010 CONN, 15P 6216 V A...................
CN 205 87-A60-109-010 CONN,2P V S2M-2W A...................
D 32 87-027-399-080 ZENER,HZ7A3L (200MA) A...................
D 323 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 322 87-020-465-080 DIODE,1SS133 (110MA) A...................
Q 323 87-026-291-080 TR,DTC124XS A...................
Q 322 87-026-463-080 TR,2SA933S (0.3W) A...................
Q 321 89-318-154-080 TR,2SC1815 (0.4W) A...................
S 401 8Z-CD5-630-010 SW,SL2-2-2 SK22F12 A...................
C 608 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 606 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 609 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 606 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 607 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 601 87-010-313-010 CAP, S 18P-50 A...................
C 601 87-010-313-080 CAP, CHIP 18P ....................
C 604 87-010-314-080 C-CAP,S 22P-50V ....................
C 602 87-010-315-010 CAP,CHIP S27P CH A...................
C 602 87-010-315-080 C-CAP,S 27P-50 CH ....................
C 603 87-010-317-010 CHIP CAP,S 39P CH A...................
C 604 87-010-317-010 CHIP CAP,S 39P CH A...................
C 603 87-010-317-080 C-CAP,S 39P-50 CH ....................
C 605 87-010-317-080 C-CAP,S 39P-50 CH ....................
C 609 87-010-400-010 CAP, ELECT 0.47-50SME A...................
C 608 87-010-401-010 CAP, ELECT 1-50V A...................
C 605 87-015-677-040 CAP,E 100-6.3 7L A...................
C 613 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 614 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 611 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 615 87-010-400-080 CAP, ELECT 0.47-50V ....................
C 616 87-010-401-080 CAP, ELECT 1-50V ....................
C 613 87-010-402-080 CAP, ELECT 2.2-50V ....................
C 612 87-010-754-010 CAP,E 220-10 SRA 7L ....................
C 611 87-010-754-010 CAP,E 220-10 SRA 7L A...................
C 610 87-015-677-010 ELECTROLYTIC CAPACITOR, 100U 6 ....................
CN 601 87-099-032-010 CONN,15P 6216 H A...................
CN 602 87-099-200-010 CONN,7P 6216H A...................
CN 605 87-099-202-010 CONN,9P 6216 H A...................
CN 604 87-099-202-010 CONN,9P 6216 H A...................
CN 603 87-099-209-010 CONN,4P 6216H ....................
D 606 87-020-465-010 DIODE,1SS133 (110MA) A...................
D 603 87-020-465-010 DIODE,1SS133 (110MA) A...................
D 601 87-020-465-010 DIODE,1SS133 (110MA) A...................
D 602 87-020-465-010 DIODE,1SS133 (110MA) A...................
D 602 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 601 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 611 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 612 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 614 87-020-465-080 DIODE,1SS133 (110MA) ....................
IC 601 8Z-CD5-636-010 IC,LC865508A-**** A...................
IC 601 8Z-CH4-636-010 IC,LC867132V-**** ....................
L 601 87-003-171-010 COIL,15UH TROIDAL ....................
LCD 601 8Z-CH4-635-010 LCD,HLC7365 ZCH-4 ....................
LED 605 88-CD6-630-010 LED,934ID RED ....................
LED 606 88-CD6-630-010 LED,934ID RED A...................
LED 607 88-CD6-630-010 LED,934ID RED A...................
LED 603 88-CD6-630-010 LED,934ID RED A...................
LED 602 88-CD6-630-010 LED,934ID RED A...................
LED 601 88-CD6-630-010 LED,934ID RED A...................
LED 609 88-CD6-630-010 LED,934ID RED A...................
LED 611 87-CD8-616-010 LED,SA36-11 HWA-11.0 A...................
LED 612 88-CD6-630-010 LED,934ID RED ....................
LED 613 88-CD6-630-010 LED,934ID RED ....................
LED 611 88-CD6-630-010 LED,934ID RED ....................
LED 610 88-CD6-631-010 LED,934GD GRN A...................
Q 601 87-026-291-080 TR,DTC124XS A...................
Q 603 87-026-291-080 TR,DTC124XS A...................
Q 602 87-026-463-010 TR,2SA933S,RS ....................
Q 608 87-026-502-010 TR,DTC144TS A...................
Q 609 87-026-502-010 TR,DTC144TS A...................
Q 607 87-026-502-010 TR,DTC144TS A...................
Q 606 87-026-502-010 TR,DTC144TS A...................
Q 605 87-026-502-010 TR,DTC144TS A...................
Q 604 87-026-502-010 TR,DTC144TS A...................
Q 602 87-A30-216-080 TR,2SA933AS(R) A...................
Q 610 87-A30-216-080 TR,2SA933AS(R) A...................
S 604 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 606 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 607 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 603 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 608 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 605 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 601 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 602 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 609 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 613 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 614 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 611 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 610 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 612 87-A90-696-080 SW,TACT TS2103-03-430 A...................
S 615 87-A90-696-080 SW,TACT TS2103-03-430 A...................
X 602 87-030-273-010 VIB,XTAL 32.768K5PPM A...................

ELECTRICAL MAIN PARTS LIST - 4 <577K>
X 601 87-A70-070-080 VIB,CER 5.76MHZ CRHF A...................
C 407 87-010-178-080 CHIP CAP 1000P A...................
C 400 87-010-178-080 CHIP CAP 1000P A...................
C 402 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 405 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 409 87-010-248-080 CAP, ELECT 220-10V A...................
C 404 87-010-248-080 CAP, ELECT 220-10V A...................
C 403 87-010-263-080 CAP, ELECT 100-10V A...................
C 406 87-010-374-080 CAP, ELECT 47-10V A...................
C 401 87-010-403-080 CAP, ELECT 3.3-50V A...................
C 413 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 410 87-010-263-080 CAP, ELECT 100-10V A...................
C 412 87-010-401-080 CAP, ELECT 1-50V A...................
C 414 87-010-405-080 CAP, ELECT 10-50V A...................
C 416 87-010-545-080 CAP, ELECT 0.22-50V A...................
C 417 87-012-157-080 C-CAP,S 330P-50 CH A...................
C 425 87-010-176-080 C-CAP,S 680P-50 SL A...................
C 429 87-010-186-080 CAP,CHIP 4700P A...................
C 439 87-010-178-080 CHIP CAP 1000P A...................
C 438 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 435 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 432 87-010-374-080 CAP, ELECT 47-10V A...................
C 436 87-010-374-080 CAP, ELECT 47-10V A...................
C 433 87-010-401-080 CAP, ELECT 1-50V A...................
C 437 87-010-404-080 CAP, ELECT 4.7-50V A...................
C 431 87-010-545-080 CAP, ELECT 0.22-50V A...................
C 430 87-012-156-080 C-CAP,S 220P-50 CH A...................
C 440 87-010-147-080 C-CAP,S 3P-50 CH A...................
C 446 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 447 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 445 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 442 87-010-313-080 CAP, CHIP 18P A...................
C 448 87-010-315-080 C-CAP,S 27P-50 CH A...................
C 459 87-010-263-080 CAP, ELECT 100-10V A...................
C 458 87-010-312-080 C-CAP,S 15P-50 CH A...................
C 457 87-010-312-080 C-CAP,S 15P-50 CH A...................
C 457 87-010-316-080 C-CAP,S 33P-50 CH ....................
C 458 87-010-316-080 C-CAP,S 33P-50 CH ....................
C 450 87-012-140-080 CAP 470P A...................
C 463 87-010-184-080 CHIP CAPACITOR 3300P(K) A...................
C 466 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 468 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 460 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 461 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 463 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 467 87-010-263-080 CAP, ELECT 100-10V A...................
C 462 87-010-370-080 CAP,E 330-6.3 SME A...................
C 465 87-010-404-080 CAP, ELECT 4.7-50V A...................
C 469 87-012-154-080 C-CAP,S 150P-50 CH A...................
C 471 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 473 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 474 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 472 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 477 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 475 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 479 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 476 87-010-236-080 CAP,E 1000-10 SME A...................
C 478 87-010-263-080 CAP, ELECT 100-10V A...................
C 489 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 480 87-010-221-080 CAP, ELECT 470-10V A...................
C 481 87-010-405-080 CAP, ELECT 10-50V A...................
C 482 87-010-405-080 CAP, ELECT 10-50V A...................
C 484 87-012-156-080 C-CAP,S 220P-50 CH A...................
C 483 87-012-156-080 C-CAP,S 220P-50 CH A...................
C 490 87-010-196-080 CHIP CAPACITOR,0.1-25 A...................
C 497 87-010-322-080 C-CAP,S 100P-50 CH A...................
C 498 87-010-322-080 C-CAP,S 100P-50 CH A...................
C 499 87-010-322-080 C-CAP,S 100P-50 CH A...................
C 496 87-010-322-080 C-CAP,S 100P-50 CH A...................
C 495 87-010-322-080 C-CAP,S 100P-50 CH A...................
C 493 87-010-322-080 C-CAP,S 100P-50 CH A...................
CN 403 87-099-195-010 CONN,7P 6216 V A...................
CN 401 87-A60-424-010 CONN,16P V TOC-B A...................
D 401 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 402 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 403 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 491 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 494 87-020-465-080 DIODE,1SS133 (110MA) A...................
IC 401 87-A20-446-010 C-IC,LA9241ML A...................
IC 402 87-A20-459-010 C-IC,LC78622ED A...................
IC 404 87-A21-093-010 IC,LA6541D A...................
L 401 87-003-102-080 COIL, 10UH A...................
L 406 87-005-847-080 COIL,2.2UH(CECS) A...................
L 402 87-005-847-080 COIL,2.2UH(CECS) A...................
L 403 87-008-372-010 FILTER, EMI BL OIRNI A...................
L 405 87-008-372-010 FILTER, EMI BL OIRNI A...................
L 404 87-008-372-010 FILTER, EMI BL OIRNI A...................
Q 403 87-026-502-080 DTC144TS A...................
Q 402 89-113-184-080 TR,2SA1318T A...................
SFR 401 87-024-437-080 SFR100K,RH063EC A...................
X 401 87-A70-046-010 VIB,XTAL 16.934MHZ ....................
X 401 8Z-CD5-633-010 VIB, CER16.93MHZ FCR16.93M2 A...................

C 491 87-010-197-080 CAP, CHIP 0.01 DM A...................
C 492 87-010-221-080 CAP, ELECT 470-10V A...................
D 492 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 491 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 494 87-020-465-080 DIODE,1SS133 (110MA) A...................
Q 401 87-026-463-080 TR,2SA933S (0.3W) A...................
Q 492 87-026-291-080 TR,DTC124XS A...................
Q 491 89-112-965-080 TR,2SA1296 (0.75W) A...................
84-ZG1-244-310 CABI,OPTICAL ....................
84-ZG1-245-210 CAP,OPTICAL ....................
C 485 87-010-263-080 CAP, ELECT 100-10V ....................
C 486 87-018-134-080 CAPACITOR,TC-U 0.01-16 ....................
D 460 87-A40-558-010 LED,SLZ-8128A-01-A ....................
Q 461 87-026-462-080 TR,2SC1740 S(RS 0.3W) ....................
Q 462 87-026-462-080 TR,2SC1740 S(RS 0.3W) ....................
C 6 87-010-378-080 CAP, ELECT 10-16V A...................
C 8 87-018-132-080 CAP, CER 2200P-16V A...................
C 9 87-018-147-080 CAP,TC-U 10P-50 CH ....................
C 9 87-018-161-080 TC CAP 12P A...................
C 7 87-018-208-080 CAP 0.047-50F A...................
C 1 87-A11-073-080 CAP,TC U 22P-50 J CH A...................
C 3 87-A11-073-080 CAP,TC U 22P-50 J CH A...................
C 2 87-A11-076-080 CAP,TC U 33P-50 J CH A...................
C 3 87-A11-078-080 CAP,TC U 39P-50 J CH ....................
C 2 87-A11-080-080 CAP,TC U 47P-50 J CH ....................
C 14 87-010-400-080 CAP, ELECT 0.47-50V A...................
C 19 87-010-544-080 CAP, ELECT 0.1-50V A...................
C 17 87-010-544-080 CAP, ELECT 0.1-50V A...................
C 16 87-018-131-080 CAP, CER 1000P-50V A...................
C 15 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................
C 10 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................
C 13 87-018-142-080 CAP,TC-U 3.9P-50 CH A...................
C 11 87-018-147-080 CAP,TC-U 10P-50 CH ....................
C 18 87-018-205-080 CAP, CERA-SOL 0.022 A...................
C 12 87-A11-073-080 CAP,TC U 22P-50 J CH A...................
C 20 87-010-400-080 CAP, ELECT 0.47-50V A...................
C 21 87-010-403-080 CAP, ELECT 3.3-50V A...................
C 26 87-010-545-080 CAP, ELECT 0.22-50V A...................
C 27 87-010-545-080 CAP, ELECT 0.22-50V A...................
C 22 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................
C 25 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................
C 24 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................
C 28 87-018-208-080 CAP 0.047-50F A...................
C 29 87-018-208-080 CAP 0.047-50F A...................
C 30 87-010-248-080 CAP, ELECT 220-10V A...................
C 31 87-010-379-080 CAP, ELECT 22-16V A...................
C 37 87-018-122-080 CAP 180P-50 B A...................
C 33 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................
C 34 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................
C 32 87-018-134-080 CAPACITOR,TC-U 0.01-16 A...................
C 35 87-A11-073-080 CAP,TC U 22P-50 J CH A...................
C 38 87-A11-080-080 CAP,TC U 47P-50 J CH ....................
C 38 87-A11-086-080 CAP,TC U 82P-50 J CH A...................
C 44 87-018-123-080 CAP, CER 220P-50V A...................
C 41 87-A11-080-080 CAP,TC U 47P-50 J CH A...................
CF 3 82-785-747-080 CF,MS2 GHY,R A...................
CF 2 82-785-747-080 CF,MS2 GHY,R A...................
CF 1 87-A90-128-010 FLTR,AM IF CFAL-455 A...................
D 4 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 2 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 1 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 3 87-A40-226-080 VARI-CAP,SVC251SPA A...................
IC 1 87-A20-955-010 IC,LA1828 A...................
L 9 87-A50-334-010 COIL,FM DET (TOKO) A...................
L 8 87-A50-335-010 COIL,FM IFT (TOKO) A...................
L 7 87-A50-336-010 COIL,AM IFT (TOKO) A...................
L 6 87-A50-337-010 COIL,AM OSC (TOKO) A...................
L 5 87-A50-342-010 COIL,FM OSC D ....................
L 5 87-A50-343-010 COIL,FM OSC EX A...................
L 4 87-A50-345-010 COIL,FM RF EX A...................
L 2 87-A50-346-010 COIL,FM BPF D ....................
L 2 87-A50-347-010 COIL,FM BPF EX A...................
L 3 87-A50-348-010 COIL,BAR ANT LW/MW (COI) A...................
L 3 87-A50-350-010 COIL,BAR ANT AMN (COI) ....................
L 10 87-003-102-080 COIL, 10UH A...................
L 16 87-A50-339-010 COIL,LW OSC (TOKO) A...................
Q 3 87-026-215-080 TR,DTC114YS A...................
Q 2 87-026-572-080 TR,DTA114TS A...................
Q 4 89-109-521-080 TR,2SA952 (0.6W) A...................
Q 1 89-319-233-080 TR,2SC1923 (0.1W) A...................
SW 1 8Z-CD9-607-010 SW,SL 2-4-3 SK43D01G4 A...................
SW 1 8Z-CD9-640-010 SW,SL 2-4-2 SK42H01G4 ....................
TC 6 87-011-220-080 TRIMMER CAP 20P VTC A...................
TC 5 87-011-221-080 CAP, TRIMMER 30P A...................
VC 1 87-A91-168-010 TUN-CAP,20P-140P FA-22124 N000 A...................
VC 1 87-A91-169-010 TUN-CAP,40P-140P FA-22124 AN00 ....................
ELECTRICAL MAIN PARTS LIST - 5 <577K>

NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 217 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 218 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 228 87-010-401-080 CAP, ELECT 1-50V AB..................
C 229 87-010-401-080 CAP, ELECT 1-50V AB..................
C 231 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 232 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 238 87-010-263-080 CAP, ELECT 100-10V AB..................
C 237 87-010-374-080 CAP, ELECT 47-10V AB..................
C 235 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 236 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 233 87-010-546-080 CAP, ELECT 0.33-50V AB..................
C 234 87-010-546-080 CAP, ELECT 0.33-50V AB..................
C 248 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 247 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 243 87-010-405-080 CAP, ELECT 10-50V AB..................
C 242 87-010-405-080 CAP, ELECT 10-50V AB..................
C 244 87-010-405-080 CAP, ELECT 10-50V AB..................
C 246 87-010-405-080 CAP, ELECT 10-50V AB..................
C 245 87-010-405-080 CAP, ELECT 10-50V AB..................
C 241 87-010-405-080 CAP, ELECT 10-50V AB..................
C 261 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 262 87-010-402-080 CAP, ELECT 2.2-50V AB..................
D 281 87-A40-466-080 ZENER,MTZJ2.7A AB..................
IC 203 87-A21-111-040 C-IC,M62495FP AB..................
C 209 87-010-190-080 S CHIP F 0.01 AB..................
C 208 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 207 87-010-408-080 CAP, ELECT 47-50V AB..................
C 210 87-010-190-080 S CHIP F 0.01 AB..................
C 216 87-010-425-080 C-CAP,0.22-25 F AB..................
C 215 87-010-425-080 C-CAP,0.22-25 F AB..................
C 212 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 211 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 226 87-010-190-080 S CHIP F 0.01 AB..................
C 222 87-010-190-080 S CHIP F 0.01 AB..................
C 223 87-010-190-080 S CHIP F 0.01 AB..................
C 220 87-010-405-080 CAP, ELECT 10-50V AB..................
IC 201 87-A20-946-040 C-IC,MM1434XF AB..................
C 251 87-010-401-080 CAP, ELECT 1-50V AB..................
C 264 87-010-178-080 CHIP CAP 1000P AB..................
C 263 87-010-178-080 CHIP CAP 1000P AB..................
C 268 87-010-380-080 CAP, ELECT 47-16V AB..................
C 267 87-010-380-080 CAP, ELECT 47-16V AB..................
C 266 87-010-382-010 CAP, ELECT 22-25SME ....................
C 265 87-010-382-010 CAP, ELECT 22-25SME ....................
C 265 87-010-383-080 CAP, ELECT 33-25V AB..................
C 266 87-010-383-080 CAP, ELECT 33-25V AB..................
C 279 87-010-112-080 CAP, ELECT 100-16V AB..................
C 271 87-010-221-080 CAP, ELECT 470-10V ....................
C 272 87-010-221-080 CAP, ELECT 470-10V ....................
C 272 87-010-236-010 ELECTROLYTIC, 1000-10 AB..................
C 271 87-010-236-010 ELECTROLYTIC, 1000-10 AB..................
C 277 87-010-260-080 CAP, ELECT 47-25V AB..................
C 278 87-010-384-080 CAP, ELECT 100-25V AB..................
C 273 87-010-628-080 CAP,E 3.3-16 M 5L BP SRE AB..................
C 274 87-010-628-080 CAP,E 3.3-16 M 5L BP SRE AB..................
C 280 87-010-401-080 CAP, ELECT 1-50V AB..................
C 281 87-010-401-080 CAP, ELECT 1-50V AB..................
IC 201 87-A20-591-010 IC,BA5417 AB..................
J 251 87-A60-569-010 JACK,HTJ-035-18 AB..................
Q 243 89-320-011-010 TR,2SC2001 (0.6W) AB..................
Q 244 89-320-011-010 TR,2SC2001 (0.6W) AB..................
C 308 87-010-221-080 CAP, ELECT 470-10V AB..................
C 309 87-010-263-080 CAP, ELECT 100-10V AB..................
C 307 87-010-401-080 CAP, ELECT 1-50V AB..................
C 306 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 301 87-010-453-010 CAP, ELECT 4700-25V AB..................
C 315 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 312 87-010-248-080 CAP, ELECT 220-10V AB..................
C 310 87-010-248-080 CAP, ELECT 220-10V AB..................
C 314 87-010-248-080 CAP, ELECT 220-10V AB..................
C 311 87-010-263-080 CAP, ELECT 100-10V AB..................
C 901 87-A10-577-080 CAP,CER 0.022-50 Z YF AB..................
C 902 87-A10-577-080 CAP,CER 0.022-50 Z YF AB..................
C 903 87-A10-577-080 CAP,CER 0.022-50 Z YF AB..................
C 904 87-A10-577-080 CAP,CER 0.022-50 Z YF AB..................
CN 301 87-049-919-010 CONN,3P EH V WHT AB..................
D 307 87-017-148-080 ZENER,HZS6A1L AB..................
D 304 87-017-162-080 ZENER,HZS7C3L AB..................
D 305 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 309 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 306 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 308 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 303 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 311 87-017-139-010 ZENER,HZS15-2 AB..................
D 901 87-A40-465-010 DIODE,FR202 AB..................
D 902 87-A40-465-010 DIODE,FR202 AB..................
ELECTRICAL MAIN PARTS LIST - 1 <767LH>

D 903 87-A40-465-010 DIODE,FR202 AB..................
D 904 87-A40-465-010 DIODE,FR202 AB..................
FC 901 87-033-213-010 CLAMP,FUSE SMK AB..................
IC 310 87-070-416-010 IC,NJU7201 L55 AB..................
PR 901 87-A90-092-080 PROTECTOR,2.5A 491 A...................
Q 303 87-026-291-010 TR,DTC124XS AB..................
Q 307 87-026-462-010 TR,2SC1740S AB..................
Q 305 87-026-462-010 TR,2SC1740S AB..................
Q 302 87-026-463-010 TR,2SA933S,RS AB..................
Q 306 88-NF9-637-010 TR,2SA1318T/U AB..................
Q 301 89-112-965-010 TR,2SA1296GR AB..................
Q 304 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 310 87-026-462-010 TR,2SC1740S AB..................
SP 901 87-CD6-213-010 SPR-C,BATT (-) AB..................
SP 902 87-CD6-222-010 SPR-C,BATT (-) L AB..................
C 804 87-010-177-080 C-CAP,S 820P-50 SL AB..................
C 803 87-010-177-080 C-CAP,S 820P-50 SL AB..................
C 802 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 801 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 809 87-010-406-010 CAP,E 22-50 SM AB..................
C 805 87-012-158-080 C-CAP,S 390P-50 CH AB..................
C 806 87-012-158-080 C-CAP,S 390P-50 CH AB..................
C 815 87-010-374-010 CAP, ELECT 47-10V AB..................
C 818 87-010-401-010 CAP, ELECT 1-50V AB..................
C 819 87-010-401-010 CAP, ELECT 1-50V AB..................
C 817 87-010-401-010 CAP, ELECT 1-50V AB..................
C 813 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 814 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 811 87-010-404-010 CONDENSER 4.7-50 AB..................
C 812 87-010-404-010 CONDENSER 4.7-50 AB..................
C 810 87-010-406-010 CAP,E 22-50 SM AB..................
C 823 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 824 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 820 87-010-401-010 CAP, ELECT 1-50V AB..................
C 828 87-010-404-010 CONDENSER 4.7-50 AB..................
C 827 87-010-404-010 CONDENSER 4.7-50 AB..................
C 825 87-010-405-080 CAP, ELECT 10-50V AB..................
C 826 87-010-405-080 CAP, ELECT 10-50V AB..................
C 821 87-012-153-080 C-CAP,S 120P-50 CH AB..................
C 822 87-012-153-080 C-CAP,S 120P-50 CH AB..................
C 833 87-010-179-080 CAP,CHIP S B1200P AB..................
C 839 87-010-186-080 CAP,CHIP 4700P AB..................
C 831 87-010-198-080 CAP, CHIP 0.022 AB..................
C 832 87-010-198-080 CAP, CHIP 0.022 AB..................
C 834 87-010-248-080 CAP, ELECT 220-10V AB..................
C 830 87-010-260-080 CAP, ELECT 47-25V AB..................
C 835 87-010-374-010 CAP, ELECT 47-10V AB..................
C 838 87-010-405-080 CAP, ELECT 10-50V AB..................
C 845 87-010-178-080 CHIP CAP 1000P AB..................
C 844 87-010-178-080 CHIP CAP 1000P AB..................
C 849 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 840 87-010-186-080 CAP,CHIP 4700P AB..................
C 843 87-010-190-080 S CHIP F 0.01 AB..................
C 846 87-010-194-080 CAP, CHIP 0.047 AB..................
C 842 87-010-194-080 CAP, CHIP 0.047 AB..................
C 841 87-010-194-080 CAP, CHIP 0.047 AB..................
C 850 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 851 87-010-186-080 CAP,CHIP 4700P AB..................
CN 802 87-049-469-010 CONN,4P V AB..................
CN 803 87-049-919-010 CONN,3P EH V WHT AB..................
D 809 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 808 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 801 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 803 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 802 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 805 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 807 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 806 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 804 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 810 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 841 87-070-136-080 ZENER,MTZJ5.1B AB..................
IC 801 87-A21-145-040 C-IC,BA4560F-E2 AB..................
IC 802 87-A21-145-040 C-IC,BA4560F-E2 AB..................
L 801 87-007-342-010 COIL,OSC 85K BIAS AB..................
Q 802 87-026-462-010 TR,2SC1740S AB..................
Q 804 87-026-463-010 TR,2SA933S,RS AB..................
Q 803 87-026-463-010 TR,2SA933S,RS AB..................
Q 809 87-026-496-080 FET,2SJ103GR AB..................
Q 808 87-026-496-080 FET,2SJ103GR AB..................
Q 805 89-110-150-010 TR,2SA1015 AB..................
Q 807 89-110-150-010 TR,2SA1015 AB..................
Q 806 89-318-155-010 TR,2SC1815(GR) AB..................
Q 801 89-318-155-010 TR,2SC1815(GR) AB..................
Q 810 87-026-464-010 TR,DTC114TS AB..................
R 840 87-029-124-010 RES,FUSE 2.2-1/4 AB..................
C 299 87-010-190-080 S CHIP F 0.01 AB..................
C 321 87-010-190-080 S CHIP F 0.01 AB..................
C 322 87-010-263-080 CAP, ELECT 100-10V AB..................
C 325 87-010-405-080 CAP, ELECT 10-50V AB..................
CN 204 87-049-469-010 CONN,4P V AB..................
CN 203 87-049-469-010 CONN,4P V AB..................
CN 201 87-099-017-010 CONN, 15P 6216 V AB..................
ELECTRICAL MAIN PARTS LIST - 2 <767LH>

CN 205 87-A60-109-010 CONN,2P V S2M-2W AB..................
D 32 87-027-399-080 ZENER,HZ7A3L (200MA) AB..................
D 322 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 323 87-020-465-080 DIODE,1SS133 (110MA) AB..................
Q 323 87-026-291-080 TR,DTC124XS AB..................
Q 322 87-026-463-080 TR,2SA933S (0.3W) AB..................
Q 321 89-318-154-080 TR,2SC1815 (0.4W) AB..................
S 401 8Z-CD5-630-010 SW,SL2-2-2 SK22F12 ....................
C 606 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 607 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 601 87-010-313-010 CAP, S 18P-50 A...................
C 601 87-010-313-080 CAP, CHIP 18P .B..................
C 604 87-010-314-080 C-CAP,S 22P-50V .B..................
C 602 87-010-315-010 CAP,CHIP S27P CH A...................
C 602 87-010-315-080 C-CAP,S 27P-50 CH .B..................
C 604 87-010-317-010 CHIP CAP,S 39P CH A...................
C 603 87-010-317-010 CHIP CAP,S 39P CH A...................
C 605 87-010-317-080 C-CAP,S 39P-50 CH .B..................
C 603 87-010-317-080 C-CAP,S 39P-50 CH .B..................
C 609 87-010-400-010 CAP, ELECT 0.47-50SME A...................
C 608 87-010-401-010 CAP, ELECT 1-50V A...................
C 605 87-015-677-040 CAP,E 100-6.3 7L AB..................
C 610 87-010-178-010 CAP, S 1000P-50 A...................
C 617 87-010-178-080 CHIP CAP 1000P .B..................
C 613 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 615 87-010-400-080 CAP, ELECT 0.47-50V .B..................
C 616 87-010-401-080 CAP, ELECT 1-50V .B..................
C 613 87-010-402-080 CAP, ELECT 2.2-50V .B..................
C 612 87-010-405-080 CAP, ELECT 10-50V AB..................
C 611 87-010-754-010 CAP,E 220-10 SRA 7L AB..................
CN 601 87-099-032-010 CONN,15P 6216 H AB..................
CN 602 87-099-200-010 CONN,7P 6216H AB..................
CN 605 87-099-202-010 CONN,9P 6216 H AB..................
CN 604 87-099-202-010 CONN,9P 6216 H AB..................
CN 603 87-099-209-010 CONN,4P 6216H .B..................
D 604 87-020-465-010 DIODE,1SS133 (110MA) A...................
D 605 87-020-465-010 DIODE,1SS133 (110MA) A...................
D 603 87-020-465-080 DIODE,1SS133 (110MA) .B..................
D 604 87-020-465-080 DIODE,1SS133 (110MA) .B..................
IC 602 87-A21-245-010 IC,RPM6938-V4 AB..................
IC 601 8Z-CD5-636-010 IC,LC865508A-**** A...................
IC 601 8Z-CH4-636-010 IC,LC867132V-**** .B..................
L 601 87-003-171-010 COIL,15UH TROIDAL .B..................
LCD 601 8Z-CH4-635-010 LCD,HLC7365 ZCH-4 .B..................
LED 603 88-CD6-630-010 LED,934ID RED AB..................
LED 607 88-CD6-630-010 LED,934ID RED AB..................
LED 609 88-CD6-630-010 LED,934ID RED AB..................
LED 601 88-CD6-630-010 LED,934ID RED AB..................
LED 602 88-CD6-630-010 LED,934ID RED AB..................
LED 606 88-CD6-630-010 LED,934ID RED AB..................
LED 611 87-CD8-616-010 LED,SA36-11 HWA-11.0 A...................
LED 610 88-CD6-631-010 LED,934GD GRN AB..................
Q 601 87-026-291-080 TR,DTC124XS A...................
Q 603 87-026-291-080 TR,DTC124XS A...................
Q 602 87-026-463-010 TR,2SA933S,RS .B..................
Q 605 87-026-464-010 TR,DTC114TS .B..................
Q 608 87-026-464-010 TR,DTC114TS .B..................
Q 607 87-026-464-010 TR,DTC114TS .B..................
Q 609 87-026-464-010 TR,DTC114TS .B..................
Q 604 87-026-464-010 TR,DTC114TS .B..................
Q 606 87-026-464-010 TR,DTC114TS .B..................
Q 609 87-026-502-010 TR,DTC144TS A...................
Q 608 87-026-502-010 TR,DTC144TS A...................
Q 606 87-026-502-010 TR,DTC144TS A...................
Q 605 87-026-502-010 TR,DTC144TS A...................
Q 604 87-026-502-010 TR,DTC144TS A...................
Q 607 87-026-502-010 TR,DTC144TS A...................
Q 602 87-A30-216-080 TR,2SA933AS(R) A...................
Q 611 87-026-464-010 TR,DTC114TS .B..................
Q 610 87-026-464-010 TR,DTC114TS .B..................
Q 610 87-A30-216-080 TR,2SA933AS(R) A...................
Q 646 87-026-291-010 TR,DTC124XS .B..................
S 614 87-A90-696-080 SW,TACT TS2103-03-430 AB..................
S 611 87-A90-696-080 SW,TACT TS2103-03-430 AB..................
S 615 87-A90-696-080 SW,TACT TS2103-03-430 AB..................
X 602 87-030-273-010 VIB,XTAL 32.768K5PPM AB..................
X 601 87-A70-070-080 VIB,CER 5.76MHZ CRHF AB..................
C 400 87-010-178-080 CHIP CAP 1000P AB..................
C 409 87-010-248-080 CAP, ELECT 220-10V AB..................
C 404 87-010-248-080 CAP, ELECT 220-10V AB..................
C 403 87-010-263-080 CAP, ELECT 100-10V AB..................
C 406 87-010-374-080 CAP, ELECT 47-10V AB..................
C 401 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 410 87-010-263-080 CAP, ELECT 100-10V AB..................
C 412 87-010-401-080 CAP, ELECT 1-50V AB..................
C 414 87-010-405-080 CAP, ELECT 10-50V AB..................
C 416 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 417 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 425 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 429 87-010-186-080 CAP,CHIP 4700P AB..................
C 436 87-010-374-080 CAP, ELECT 47-10V AB..................
C 432 87-010-374-080 CAP, ELECT 47-10V AB..................
ELECTRICAL MAIN PARTS LIST - 3 <767LH>

C 433 87-010-401-080 CAP, ELECT 1-50V AB..................
C 437 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 431 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 430 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 440 87-010-147-080 C-CAP,S 3P-50 CH AB..................
C 442 87-010-313-080 CAP, CHIP 18P AB..................
C 448 87-010-315-080 C-CAP,S 27P-50 CH AB..................
C 459 87-010-263-080 CAP, ELECT 100-10V AB..................
C 458 87-010-312-080 C-CAP,S 15P-50 CH AB..................
C 457 87-010-312-080 C-CAP,S 15P-50 CH AB..................
C 450 87-012-140-080 CAP 470P AB..................
C 463 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 468 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 463 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 467 87-010-263-080 CAP, ELECT 100-10V AB..................
C 462 87-010-370-080 CAP,E 330-6.3 SME AB..................
C 465 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 469 87-012-154-080 C-CAP,S 150P-50 CH AB..................
C 476 87-010-236-080 CAP,E 1000-10 SME AB..................
C 478 87-010-263-080 CAP, ELECT 100-10V AB..................
C 480 87-010-221-080 CAP, ELECT 470-10V AB..................
C 481 87-010-405-080 CAP, ELECT 10-50V AB..................
C 482 87-010-405-080 CAP, ELECT 10-50V AB..................
C 483 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 484 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 493 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 498 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 499 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 496 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 495 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 497 87-010-322-080 C-CAP,S 100P-50 CH AB..................
CN 403 87-099-195-010 CONN,7P 6216 V AB..................
CN 401 87-A60-424-010 CONN,16P V TOC-B AB..................
D 491 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 494 87-020-465-080 DIODE,1SS133 (110MA) AB..................
IC 401 87-A20-446-010 C-IC,LA9241ML AB..................
IC 402 87-A20-459-010 C-IC,LC78622ED AB..................
IC 404 87-A21-093-010 IC,LA6541D AB..................
L 401 87-003-102-080 COIL, 10UH AB..................
L 402 87-005-847-080 COIL,2.2UH(CECS) AB..................
L 406 87-005-847-080 COIL,2.2UH(CECS) AB..................
L 403 87-008-372-010 FILTER, EMI BL OIRNI AB..................
L 405 87-008-372-010 FILTER, EMI BL OIRNI AB..................
L 404 87-008-372-010 FILTER, EMI BL OIRNI AB..................
Q 403 87-026-502-080 DTC144TS AB..................
Q 402 89-113-184-080 TR,2SA1318T AB..................
SFR 401 87-024-437-080 SFR100K,RH063EC AB..................
X 401 8Z-CD5-633-010 VIB, CER16.93MHZ FCR16.93M2 AB..................
C 491 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 492 87-010-221-080 CAP, ELECT 470-10V AB..................
D 491 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 492 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 494 87-020-465-080 DIODE,1SS133 (110MA) AB..................
Q 401 87-026-463-080 TR,2SA933S (0.3W) AB..................
Q 492 87-026-291-080 TR,DTC124XS AB..................
Q 491 89-112-965-080 TR,2SA1296 (0.75W) AB..................
C 6 87-010-378-080 CAP, ELECT 10-16V AB..................
C 8 87-018-132-080 CAP, CER 2200P-16V AB..................
C 9 87-018-147-080 CAP,TC-U 10P-50 CH AB..................
C 9 87-018-161-080 TC CAP 12P ....................
C 7 87-018-208-080 CAP 0.047-50F AB..................
C 2 87-A11-076-080 CAP,TC U 33P-50 J CH AB..................
C 14 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 17 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 19 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 16 87-018-131-080 CAP, CER 1000P-50V AB..................
C 13 87-018-142-080 CAP,TC-U 3.9P-50 CH AB..................
C 18 87-018-205-080 CAP, CERA-SOL 0.022 AB..................
C 20 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 21 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 26 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 27 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 25 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................
C 24 87-018-134-080 CAPACITOR,TC-U 0.01-16 AB..................
C 28 87-018-208-080 CAP 0.047-50F AB..................
C 29 87-018-208-080 CAP 0.047-50F AB..................
C 30 87-010-248-080 CAP, ELECT 220-10V AB..................
C 31 87-010-379-080 CAP, ELECT 22-16V AB..................
C 37 87-018-122-080 CAP 180P-50 B AB..................
C 35 87-A11-073-080 CAP,TC U 22P-50 J CH AB..................
C 38 87-A11-080-080 CAP,TC U 47P-50 J CH AB..................
C 38 87-A11-086-080 CAP,TC U 82P-50 J CH ....................
C 44 87-018-123-080 CAP, CER 220P-50V ....................
CF 2 82-785-747-080 CF,MS2 GHY,R AB..................
CF 3 82-785-747-080 CF,MS2 GHY,R AB..................
CF 1 87-A90-128-010 FLTR,AM IF CFAL-455 AB..................
D 1 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 4 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 2 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 3 87-A40-226-080 VARI-CAP,SVC251SPA AB..................
IC 1 87-A20-955-010 IC,LA1828 AB..................
L 9 87-A50-334-010 COIL,FM DET (TOKO) AB..................
ELECTRICAL MAIN PARTS LIST - 4 <767LH>

L 8 87-A50-335-010 COIL,FM IFT (TOKO) AB..................
L 7 87-A50-336-010 COIL,AM IFT (TOKO) AB..................
L 6 87-A50-337-010 COIL,AM OSC (TOKO) AB..................
L 5 87-A50-343-010 COIL,FM OSC EX AB..................
L 4 87-A50-345-010 COIL,FM RF EX AB..................
L 2 87-A50-347-010 COIL,FM BPF EX AB..................
L 3 87-A50-348-010 COIL,BAR ANT LW/MW (COI) ....................
L 3 87-A50-349-010 COIL,BAR ANT AMW (COI) A...................
L 3 87-A50-350-010 COIL,BAR ANT AMN (COI) .B..................
L 10 87-003-102-080 COIL, 10UH AB..................
L 16 87-A50-339-010 COIL,LW OSC (TOKO) ....................
Q 3 87-026-215-080 TR,DTC114YS AB..................
Q 2 87-026-572-080 TR,DTA114TS AB..................
Q 4 89-109-521-080 TR,2SA952 (0.6W) ....................
Q 1 89-319-233-080 TR,2SC1923 (0.1W) AB..................
SW 1 8Z-CD9-607-010 SW,SL 2-4-3 SK43D01G4 ....................
SW 1 8Z-CD9-640-010 SW,SL 2-4-2 SK42H01G4 AB..................
TC 6 87-011-220-080 TRIMMER CAP 20P VTC ....................
TC 5 87-011-221-080 CAP, TRIMMER 30P ....................
VC 1 87-A91-167-010 TUN-CAP,20P-160P FA-22125 N000 A...................
VC 1 87-A91-168-010 TUN-CAP,20P-140P FA-22124 N000 .B..................
ELECTRICAL MAIN PARTS LIST - 5 <767LH>

MECHANICAL PARTS LIST - 1 <577K>
NOTE: The characters in the suffix column indicate the part usage.
KSC ....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
84-CD5-024-010 BADGE,AIWA 30N A...................
88-CH6-019-010 PANEL,CD A...................
8Z-CD5-001-010 CABI,FR D 21 ....................
8Z-CD5-002-010 CABI,REAR D ....................
8Z-CD5-003-010 BOX,CASS A...................
8Z-CD5-004-010 BOX,CD LCD 5 A...................
8Z-CD5-005-010 CHAS,CD A...................
8Z-CD5-006-010 WINDOW,CASS 21 A...................
8Z-CD5-007-010 WINDOW,LCD D ....................
8Z-CD5-009-010 CABI,REAR EX A...................
8Z-CD5-013-010 WINDOW,CD A...................
8Z-CD5-014-010 WINDOW,TU D ....................
8Z-CD5-015-010 PANEL,LCD 21 D ....................
8Z-CD5-017-010 WINDOW,FR 21 D 5 ....................
8Z-CD5-020-010 CABI,TOP L2 A...................
8Z-CD5-021-010 CABI,TOP R2 A...................
8Z-CD5-022-010 GRILLE,FR L A...................
8Z-CD5-023-010 GRILLE,FR R A...................
8Z-CD5-024-010 GRILLE,TOP L A...................
8Z-CD5-025-010 GRILLE,TOP R A...................
8Z-CD5-026-010 LID,BATT A...................
8Z-CD5-027-010 HANDL,ARM A...................
8Z-CD5-028-010 HANDL,GRIP A...................
8Z-CD5-037-010 POINTER,TU A...................
8Z-CD5-040-010 PANEL,LED 21 A...................
8Z-CD5-042-010 CABI,FR EZ 21 A...................
8Z-CD5-044-010 WINDOW,LED A...................
8Z-CD5-046-010 PANEL,LCD 21 ....................
8Z-CD5-048-010 WINDOW,FR 21 5 A...................
8Z-CD5-063-010 WINDOW,LCD ....................
8Z-CD5-065-010 WINDOW,TU HRJ ....................
8Z-CD5-067-010 WINDOW,TU EZ A...................
8Z-CD5-074-010 CABI,FR HR 21 ....................
8Z-CD5-029-010 KEY,CASS 21 A...................
8Z-CD5-031-010 BTN,FUNC D ....................
8Z-CD5-032-010 BTN,VOL A...................
8Z-CD5-033-010 BTN,CONTROL A...................
8Z-CD5-034-010 BTN,EQ D ....................
8Z-CD5-035-010 KNOB,SL BAND A...................
8Z-CD5-036-010 KNOB,RTRY TU A...................
8Z-CD5-049-010 BTN,FUNC EX A...................
8Z-CD5-050-010 BTN,EQ EX A...................
87-CD6-041-010 PLATE,AC A...................
87-CD6-042-010 PLATE,SL ....................
8Z-CD5-039-010 PLATE,LED 21 5 A...................
8Z-CD5-051-010 PLATE,RED A...................
84-CD5-215-010 GEAR A...................
84-CD5-216-010 BRACKET A...................
84-CD5-217-010 PLATE,MAGNET A...................
85-CD7-217-010 HLDR,CHUCK A A...................
86-CT4-218-010 CUSHION,FOOT/PORON A...................
87-036-368-010 MAGNET A...................
87-CD6-214-010 SPR-C,BATT LINK A...................
87-CD6-223-010 SPR-C,BATT LINK L A...................
88-CH6-207-010 HLDR,ANT A...................
8Z-CD5-201-010 HLDR,LCD ....................
8Z-CD5-203-010 HLDR,BAND A...................
8Z-CD5-204-010 SPR-T,CASS A...................
8Z-CD5-205-010 SPR-T,CD A...................
8Z-CD5-207-010 GEAR,A A...................
8Z-CD5-208-010 GEAR,B A...................
8Z-CD5-209-010 DRUM,TU A...................
8Z-CD5-210-010 COVER, TU A...................
8Z-CD5-211-010 HLDR,LED A...................
8Z-CD5-213-010 HLDR,OIL-DMPR A...................
8Z-CH4-204-010 HLDR,SPEAKER A...................
8Z-CH4-208-010 HLDR,PWB A...................
8Z-CH4-209-010 HLDR,PT A...................
8Z-CH4-211-010 BASE,CHUCK A...................
8Z-CH4-212-010 RING,CHUCK A...................
8Z-CH4-214-010 HLDR,REC-SW 21 A...................
* 8Z-CD5-202-010 GUIDE,LED 1 A...................
* 8Z-CD5-212-010 GUIDE,LED 2 A...................
S 0 87-A91-151-010 SW,LEAF 1P2T/TC48-021 A...................
87-067-566-010 TAPPING SCREW, VFTT+3-6 A...................
87-254-097-410 U+3-12 CR A...................
87-261-037-410 V+2-10 GLD A...................
87-342-074-010 UT2+2.6-8 A...................
87-353-076-210 VT2+2.6-12 A...................
87-501-073-410 VF+2.6-6 A...................
87-571-032-410 VIT+2-3 A...................
87-641-096-410 UT1+3-10 GLD A...................

MECHANICAL PARTS LIST - 2 <577K>
87-644-096-410 UT1+3-10 CR A...................
87-661-097-410 TAPPING SCREW, VFT1+3-12 A...................
87-721-095-410 QT2+3-8GLD W/O SLOT A...................
87-741-095-410 UT2+3-8 GLD A...................
87-741-097-410 UT2+3-12 A...................
87-751-094-410 VT2+3-6 W10SL0T A...................
* 87-B10-242-010 UT2+3-30 W/O CR A...................
87-035-347-010 FUSE,2.5A 250V T A...................
87-036-389-010 SW,PUSH LOCK A...................
87-A60-178-010 JACK,AC E W/SW A...................
87-A60-179-010 JACK,AC D W/SW ....................
87-A91-302-010 SW,AC SL 2 2 2 SDKGA40100 ....................
88-CH6-625-010 PT,D ....................
88-CH6-628-010 PT,H ....................
8Z-CH4-618-010 FF-CABLE, 16P CD-RF A...................
8Z-CH4-621-010 FF-CABLE, 7P CD-FR A...................
8Z-CH4-645-010 SPKR,MAYLOR 8OHM SILVER A...................
ANT 0 8Z-CH4-640-010 ANT,ROD A...................
CN 402 8Z-CH4-614-010 CONN ASSY,6P CD-ME A...................
PT 0 8Z-CD5-631-010 PT,E 4W A...................
SP 0 88-CD5-602-010 SPKR 4’3.2 A...................
W 0 8Z-CD5-601-010 FF-CABLE, 15P AF-FR A...................
W 0 8Z-CD5-602-010 FF-CABLE, 9P LED-FR A...................
W 0 8Z-CD5-603-010 FF-CABLE, 4P TU-FR ....................
84-ZG1-244-310 CABI,OPTICAL ....................
84-ZG1-245-210 CAP,OPTICAL ....................

NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
84-CD5-024-010 BADGE,AIWA 30N AB..................
88-CH6-019-010 PANEL,CD AB..................
8Z-CD5-003-010 BOX,CASS AB..................
8Z-CD5-005-010 CHAS,CD AB..................
8Z-CD5-009-010 CABI,REAR EX AB..................
8Z-CD5-013-010 WINDOW,CD AB..................
8Z-CD5-020-010 CABI,TOP L2 AB..................
8Z-CD5-021-010 CABI,TOP R2 AB..................
8Z-CD5-026-010 LID,BATT AB..................
8Z-CD5-027-010 HANDL,ARM AB..................
8Z-CD5-028-010 HANDL,GRIP AB..................
8Z-CD5-037-010 POINTER,TU AB..................
8Z-CD5-045-010 WINDOW,TU U A...................
8Z-CD5-048-010 WINDOW,FR 21 5 AB..................
8Z-CD5-058-010 BOX,CD LCD 15 AB..................
8Z-CD5-063-010 WINDOW,LCD .B..................
8Z-CD5-065-010 WINDOW,TU HRJ .B..................
8Z-CD5-067-010 WINDOW,TU EZ ....................
8Z-CD5-082-010 CABI,FR LH 21 R A...................
8Z-CD5-083-010 CABI,FR EZ 21 R ....................
8Z-CD5-084-010 CABI,FR HR 21 R .B..................
8Z-CD5-085-010 WINDOW,CASS 21 R AB..................
8Z-CD5-086-010 PANEL,LCD 21 15 .B..................
8Z-CD5-087-010 PANEL,LED 21 15 A...................
8Z-CD5-088-010 GRILLE,FR L 15 AB..................
8Z-CD5-089-010 GRILLE,FR R 15 AB..................
8Z-CD5-092-010 GRILLE,TOP L 15 AB..................
8Z-CD5-093-010 GRILLE,TOP R 15 AB..................
8Z-CD5-102-010 WINDOW,LCD 15 .B..................
8Z-CD5-103-010 WINDOW,LED 15 A...................
8Z-CD5-032-010 BTN,VOL AB..................
8Z-CD5-035-010 KNOB,SL BAND AB..................
8Z-CD5-036-010 KNOB,RTRY TU AB..................
8Z-CD5-096-010 BTN,FUNC EX 15 AB..................
8Z-CD5-097-010 BTN,CONTROL 15 AB..................
8Z-CD5-098-010 BTN,EQ EX 15 AB..................
8Z-CD5-099-010 KEY,CASS 21 15 AB..................
87-CD6-041-010 PLATE,AC ....................
87-CD6-042-010 PLATE,SL .B..................
8Z-CD5-051-010 PLATE,RED A...................
84-CD5-215-010 GEAR AB..................
84-CD5-216-010 BRACKET AB..................
84-CD5-217-010 PLATE,MAGNET AB..................
85-CD7-217-010 HLDR,CHUCK A AB..................
86-CT4-218-010 CUSHION,FOOT/PORON AB..................
87-036-368-010 MAGNET AB..................
87-A91-151-010 SW,LEAF 1P2T/TC48-021 AB..................
87-CD6-214-010 SPR-C,BATT LINK AB..................
87-CD6-223-010 SPR-C,BATT LINK L AB..................
88-CH6-207-010 HLDR,ANT AB..................
8Z-CD5-201-010 HLDR,LCD .B..................
8Z-CD5-203-010 HLDR,BAND AB..................
8Z-CD5-204-010 SPR-T,CASS AB..................
8Z-CD5-205-010 SPR-T,CD AB..................
8Z-CD5-207-010 GEAR,A AB..................
8Z-CD5-208-010 GEAR,B AB..................
8Z-CD5-209-010 DRUM,TU AB..................
8Z-CD5-210-010 COVER, TU AB..................
8Z-CD5-211-010 HLDR,LED A...................
8Z-CD5-213-010 HLDR,OIL-DMPR AB..................
8Z-CH4-204-010 HLDR,SPEAKER AB..................
8Z-CH4-208-010 HLDR,PWB AB..................
8Z-CH4-209-010 HLDR,PT AB..................
8Z-CH4-211-010 BASE,CHUCK AB..................
8Z-CH4-212-010 RING,CHUCK AB..................
8Z-CH4-214-010 HLDR,REC-SW 21 AB..................
* 8Z-CD5-202-010 GUIDE,LED 1 AB..................
* 8Z-CD5-212-010 GUIDE,LED 2 AB..................
87-067-566-010 TAPPING SCREW, VFTT+3-6 AB..................
87-254-097-410 U+3-12 CR AB..................
87-261-037-410 V+2-10 GLD AB..................
87-342-074-010 UT2+2.6-8 AB..................
87-353-076-210 VT2+2.6-12 AB..................
87-501-073-410 VF+2.6-6 AB..................
87-571-032-410 VIT+2-3 AB..................
87-641-096-410 UT1+3-10 GLD AB..................
87-644-096-410 UT1+3-10 CR AB..................
87-661-097-410 TAPPING SCREW, VFT1+3-12 AB..................
87-721-095-410 QT2+3-8GLD W/O SLOT AB..................
87-741-095-410 UT2+3-8 GLD AB..................
87-741-097-410 UT2+3-12 AB..................
87-751-094-410 VT2+3-6 W10SL0T AB..................
* 87-B10-242-010 UT2+3-30 W/O CR AB..................
87-035-347-010 FUSE,2.5A 250V T .B..................
87-036-389-010 SW,PUSH LOCK AB..................
87-A60-178-010 JACK,AC E W/SW AB..................
MECHANICAL PARTS LIST - 1 <767LH>

87-A91-302-010 SW,AC SL 2 2 2 SDKGA40100 AB..................
88-CH6-628-010 PT,H .B..................
8Z-CD5-635-010 PT,H 2W A...................
8Z-CH4-618-010 FF-CABLE, 16P CD-RF AB..................
8Z-CH4-621-010 FF-CABLE, 7P CD-FR AB..................
8Z-CH4-640-010 ANT,ROD AB..................
8Z-CH4-645-010 SPKR,MAYLOR 8OHM SILVER AB..................
CN 402 8Z-CH4-614-010 CONN ASSY,6P CD-ME AB..................
PT 0 8Z-CD5-631-010 PT,E 4W ....................
SP 0 88-CD5-602-010 SPKR 4’3.2 .B..................
SP 0 88-CD5-603-010 SPKR,10 7OHM A...................
W 0 8Z-CD5-601-010 FF-CABLE, 15P AF-FR AB..................
W 0 8Z-CD5-602-010 FF-CABLE, 9P LED-FR AB..................
W 0 8Z-CD5-603-010 FF-CABLE, 4P TU-FR AB..................
MECHANICAL PARTS LIST - 2 <767LH>

ACCESSORIES / PACKAGE LIST - 1 <577K>
NOTE: The characters in the suffix column indicate the part usage.
KSC ....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8Z-CD5-901-010 IB,D(J)B ....................
8Z-CD5-907-010 IB,H(ECA)B ....................
8Z-CD5-908-010 IB,EZ(9L)B ....................
8Z-CD5-909-010 IB,K(E)B A...................
87-A80-033-010 AC CORD SET,D BLK ....................
87-A80-034-010 AC CORD SET ASSY,K W/F MAY-BG A...................
87-A80-036-010 AC CORD SET ASSY,E W/FLTR VOL ....................
87-A90-312-010 PLUG,CONVERSION WTN-1157R1 ....................

NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8Z-CD5-907-010 IB,H(ECA)B .B..................
8Z-CD5-908-010 IB,EZ(9L)B ....................
8Z-CD5-909-010 IB,K(E)B ....................
8Z-CDF-906-010 IB,LH(ESP)B A...................
87-A80-034-010 AC CORD SET ASSY,K W/F MAY-BG ....................
87-A80-036-010 AC CORD SET ASSY,E W/FLTR VOL AB..................
87-A90-312-010 PLUG,CONVERSION WTN-1157R1 AB..................
8Z-CDK-962-010 RC UNIT,RC-ZAT02(VS) AB..................
ACCESSORIES / PACKAGE LIST - 1 <767LH>

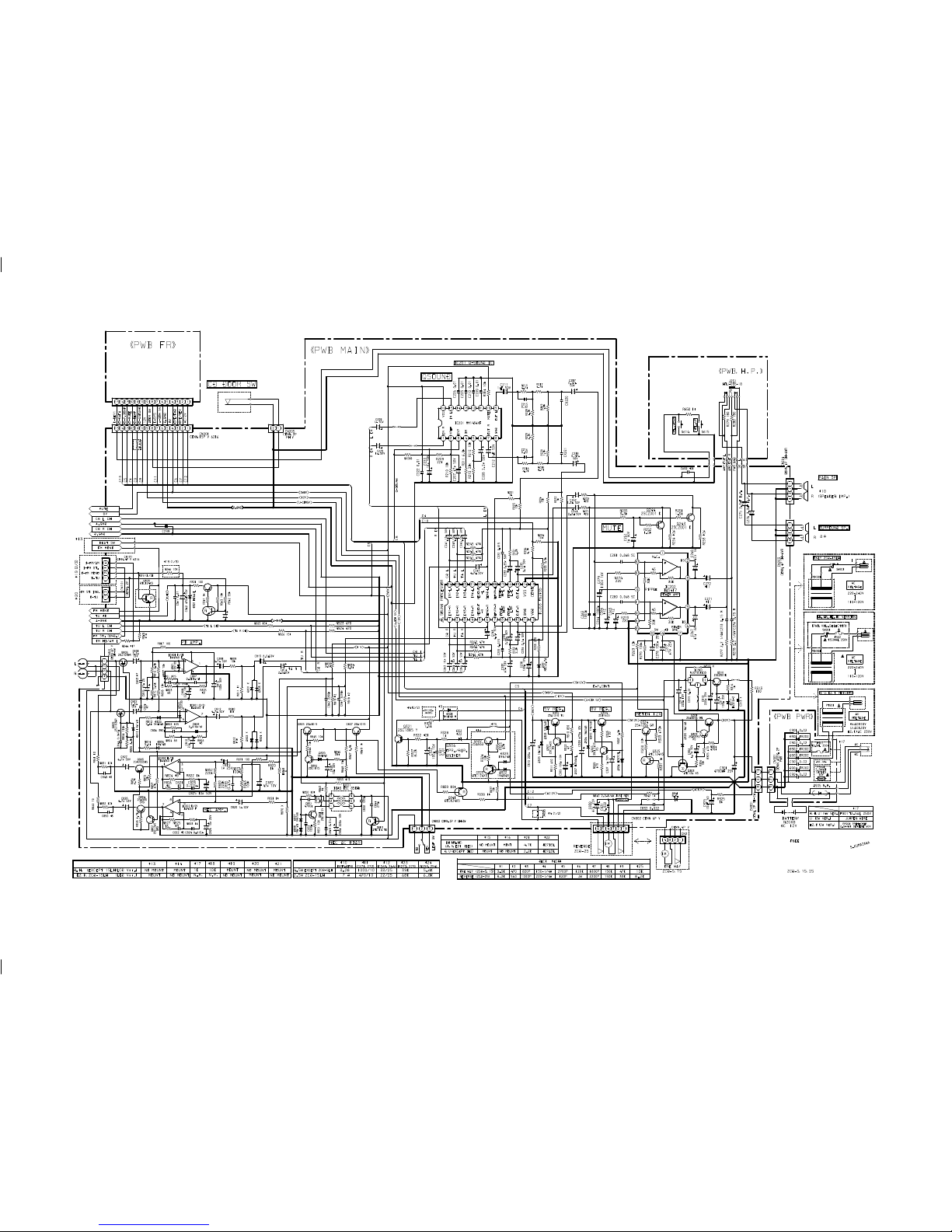

SCHEMATIC DIAGRAM _1 (MAIN 1/2)

SCHEMATIC DIAGRAM _2 (MAIN 2/2)

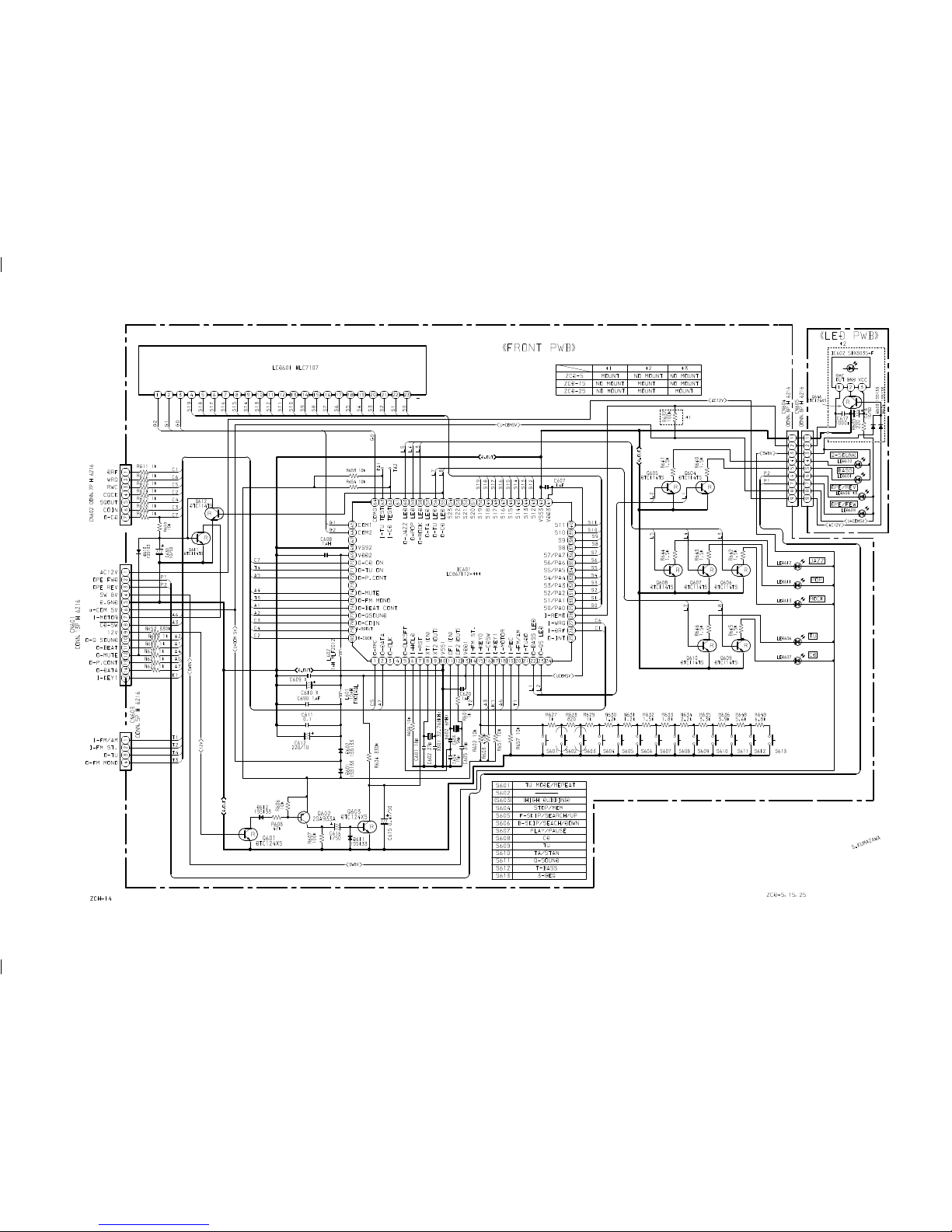

SCHEMATIC DIAGRAM _3 (FRONT 1/2)
Other manuals for CSD-ES577
1
This manual suits for next models
1
Table of contents
Other Aiwa Cassette Player manuals
