S E R V I C E M A N U A L

SIMPLE MANUAL

•Replace this Service Manual with ”Revision Publishing” when it is issued.

HS-JX807

HS-JX809

• TYPE: AH

S/M Code No. 09–995–412–9T1

STEREO RADIO

CASSETTE RECORDER

• BASIC TAPE MECHANISM: 6ZM–2 R2, R2NF

ELECTRICAL MAIN PARTS LIST - 1/4

NOTE: The characters in the suffix column indicate the part usage.

809AH ..................XX..................................A...................

807AH ..................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

88-HJ3-606-010 PWB,FLEX 18P AB..................

C 409 87-010-828-080 CHIP CAPACITOR,U 0.033-25F AB..................

C 402 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 403 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 404 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 401 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 406 87-016-117-080 C-CAP,U 0.018-25 J B AB..................

C 405 87-016-117-080 C-CAP,U 0.018-25 J B AB..................

C 407 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

C 408 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

C 410 87-010-828-080 CHIP CAPACITOR,U 0.033-25F AB..................

C 415 87-012-272-080 C-CAP,U 680P-50 B AB..................

C 416 87-012-272-080 C-CAP,U 680P-50 B AB..................

C 419 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 417 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 411 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 418 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 412 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 414 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 413 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 422 87-010-673-080 CAP, ELECT 100-2 AB..................

C 421 87-010-673-080 CAP, ELECT 100-2 AB..................

C 426 87-010-829-080 CAP, U 0.047-16 AB..................

C 428 87-016-504-080 C-CAP,TN 6.8-4(A2) AB..................

C 420 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 424 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 427 87-A10-781-080 C-CAP,U 0.15-10 K B AB..................

C 423 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

C 425 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

C 429 87-A11-057-080 C-CAP,U 0.1-16 K B AB..................

C 434 87-010-274-080 C-CAP,TN 3.3-4 AB..................

C 436 87-010-787-080 CAP, U 0.022-25 AB..................

C 438 87-012-273-080 C-CAP,U 820P-50 B AB..................

C 432 87-016-286-080 C-CAP,TN 2.2-6.3 F93 AB..................

C 439 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 433 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 437 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 431 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

C 435 87-A10-953-080 C-CAP,TN 47-4 M B2 MCM AB..................

C 440 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 453 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 451 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 452 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 450 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

CN 401 87-A60-473-080 C-CONN,18P H SFV2ST AB..................

IC 401 87-A20-441-010 C-IC,BA3632K AB..................

J 401 85-HK3-605-010 JACK,DIA3.5 ST 5P A...................

J 402 87-A60-273-010 JACK,3.5 ST 5P .B..................

L 405 87-003-245-080 C-COIL,22UH AB..................

L 402 87-A50-322-080 C-COIL,S BK2125 LM252 AB..................

L 403 87-A50-322-080 C-COIL,S BK2125 LM252 AB..................

L 401 87-A50-322-080 C-COIL,S BK2125 LM252 AB..................

L 404 87-HJ2-613-010 COIL,LOADING3.3UH AB..................

Q 405 87-026-352-080 CHIP-TR,DTC144TU AB..................

Q 408 87-026-352-080 CHIP-TR,DTC144TU AB..................

Q 402 87-026-352-080 CHIP-TR,DTC144TU AB..................

Q 404 87-026-352-080 CHIP-TR,DTC144TU AB..................

Q 407 87-026-585-080 C-TR,IMX1 HQQ AB..................

Q 401 87-026-597-080 C-TR,UMH3 AB..................

Q 403 87-026-597-080 C-TR,UMH3 AB..................

Q 406 89-113-625-080 TR,2SA1362GR(120MHZ,0. AB..................

Q 409 89-508-804-080 CHIP FET 2SK880Y AB..................

Q 415 87-026-352-080 CHIP-TR,DTC144TU AB..................

Q 416 87-026-461-080 C-TR IMH3 AB..................

Q 410 89-508-804-080 CHIP FET 2SK880Y AB..................

R 403 87-022-432-080 C-RES,U 270-1/16W F AB..................

R 404 87-022-432-080 C-RES,U 270-1/16W F AB..................

R 406 87-022-437-080 C-RES,U 430-1/16W F AB..................

R 405 87-022-437-080 C-RES,U 430-1/16W F AB..................

VR 401 88-HJ3-609-080 C-VR,RTRY 50KCX2 XV0103G AB..................

C 502 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 504 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 503 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 501 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 520 87-010-746-080 CAP, TANTAL 10-4 AB..................

C 526 87-010-787-080 CAP, U 0.022-25 AB..................

C 525 87-010-787-080 CAP, U 0.022-25 AB..................

C 529 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 527 87-A10-704-080 C-CAP,TN 100-2.5 M B2 AB..................

C 528 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

C 522 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 521 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 524 87-A11-058-080 C-CAP,U 0.22-10 K B AB..................

C 523 87-A11-058-080 C-CAP,U 0.22-10 K B AB..................

C 535 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

ELECTRICAL MAIN PARTS LIST - 2/4

C 536 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 533 87-010-505-080 CA, CHIP TANTALUM 1-16 AB..................

C 530 87-010-746-080 CAP, TANTAL 10-4 AB..................

C 534 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 532 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 531 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

D 502 87-017-366-080 DIODE,DAN 202U AB..................

D 501 87-017-367-080 DIODE,DAP 202U AB..................

IC 501 87-A20-580-040 C-IC,BA3641FV AB..................

IC 502 87-A20-878-040 C-IC,TK70403M AB..................

J 501 87-A60-416-010 JACK,3.5 BLK ST 3P AB..................

Q 506 87-026-532-080 C-TR,RN2907 AB..................

Q 505 87-026-532-080 C-TR,RN2907 AB..................

Q 507 87-026-596-080 C-TR,UMH9 AB..................

Q 509 87-026-596-080 C-TR,UMH9 AB..................

Q 502 89-508-804-080 CHIP FET 2SK880Y AB..................

Q 501 89-508-804-080 CHIP FET 2SK880Y AB..................

Q 503 89-508-804-080 CHIP FET 2SK880Y AB..................

Q 504 89-508-804-080 CHIP FET 2SK880Y AB..................

Q 512 87-026-424-080 C-TR,RN2306 AB..................

Q 515 87-026-524-080 CHIP TR,HN1C03F U(B) AB..................

Q 516 87-026-524-080 CHIP TR,HN1C03F U(B) AB..................

Q 514 87-026-532-080 C-TR,RN2907 AB..................

Q 517 87-026-596-080 C-TR,UMH9 AB..................

Q 510 87-026-596-080 C-TR,UMH9 AB..................

Q 518 87-026-596-080 C-TR,UMH9 AB..................

Q 524 87-A30-228-080 C-TR,UMB3 AB..................

Q 526 89-113-625-080 TR,2SA1362GR(120MHZ,0. AB..................

C 441 87-010-746-080 CAP, TANTAL 10-4 AB..................

C 442 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 445 87-A11-058-080 C-CAP,U 0.22-10 K B AB..................

C 446 87-A11-058-080 C-CAP,U 0.22-10 K B AB..................

C 443 87-A11-059-080 C-CAP,U 0.47-10 K B AB..................

C 444 87-A11-059-080 C-CAP,U 0.47-10 K B AB..................

IC 402 87-A20-818-040 C-IC,NJM2185AV AB..................

Q 414 87-026-352-080 CHIP-TR,DTC144TU AB..................

R 434 87-022-252-080 C-RES,U36K-1/16WF AB..................

C 705 87-A10-025-080 C-CAP,U 0.22-16Z F AB..................

C 709 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 701 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 708 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 707 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 704 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 706 87-A10-707-080 C-CAP,U 0.47U-16 F Z AB..................

C 702 87-A11-057-080 C-CAP,U 0.1-16 K B AB..................

C 703 87-A11-063-080 C-CAP,S 4.7-10 Z F AB..................

IC 701 87-A20-961-040 C-IC,MM1279XV AB..................

Q 708 87-026-481-080 TR,RN4607 (0.3W) AB..................

Q 707 87-026-481-080 TR,RN4607 (0.3W) AB..................

Q 706 89-113-625-080 TR,2SA1362GR(120MHZ,0. AB..................

Q 705 89-113-625-080 TR,2SA1362GR(120MHZ,0. AB..................

Q 704 89-113-625-080 TR,2SA1362GR(120MHZ,0. AB..................

Q 703 89-342-132-080 TR,2SC4213 AB..................

SFR 701 87-024-406-080 C-SFR,6.8K RH03A3A AB..................

TH 701 87-A90-855-080 C-THMS,SC20-3K102K AB..................

PS 601 87-A90-440-010 SNSR,PHOTO GP2S24N2- AB..................

Q 603 89-341-165-080 CHIP TRANSISTOR 2SC4116GR AB..................

LED 601 87-070-079-080 C-LED,SML-010 VT AB..................

Q 605 89-341-165-080 CHIP TRANSISTOR 2SC4116GR AB..................

88-HJ3-607-010 PWB,FLEX 4P AB..................

C 802 87-016-444-080 C-CAP,TN 47-10 F95E AB..................

C 803 87-016-444-080 C-CAP,TN 47-10 F95E AB..................

C 804 87-A10-034-080 C-CAP,TN 33-10(B2) AB..................

D 801 87-001-553-080 C-DIODE 1SS322 AB..................

IC 801 87-A20-603-140 C-IC,RN5RK241A AB..................

L 802 87-A50-010-080 C-COIL,22UH LQH3C AB..................

L 801 87-A50-174-080 C-COIL, 82UH 7004-2 AB..................

C 514 87-012-267-080 C-CAP,U 270P-50 B AB..................

C 513 87-012-271-080 CAP, U 560P-50 AB..................

C 515 87-012-278-080 C-CAP,U 2200P-50 B AB..................

C 518 87-012-279-080 C-CAP,U 2700P-50 B AB..................

C 516 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 517 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 519 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

L 501 87-HJ3-605-080 C-COIL,OSC BIAS AB..................

Q 519 89-413-284-080 TR,2SD1328T AB..................

Q 520 87-026-346-080 CHIP-TR,DITC114YU AB..................

S 501 87-036-415-080 C-SW,SL 1-3BSSSS8 AB..................

C 801 87-010-674-080 CAP, ELECT 220-2 AB..................

C 805 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

J 801 87-A60-319-010 JACK,DC DIA 2.75 AB..................

L 804 87-003-089-110 COIL,47UH FL5R200F AB..................

L 803 87-003-089-110 COIL,47UH FL5R200F AB..................

L 805 87-003-246-080 C-COIL,33UH AB..................

Q 801 87-026-648-080 C-TR,UPA608T AB..................

R 804 87-022-569-080 C-RES,0.47-1/2WK AB..................

BPF 201 81-HW1-628-080 CHIP BAND PASE FILTER AB..................

C 207 87-012-162-080 C-CAP,U 1P-50 CK AB..................

C 206 87-012-165-080 CAP 3P AB..................

C 209 87-012-193-080 C-CAP,U 82P-50 CH AB..................

C 204 87-012-270-080 CAP, U 470P-50 AB..................

C 202 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

ELECTRICAL MAIN PARTS LIST - 3/4

C 205 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 214 87-012-275-080 C-CAP,U 1200P-50 B AB..................

C 212 87-A10-030-080 C-CAP,U 100P-50 CH AB..................

C 210 87-A11-062-080 C-CAP,S 2.2-16 Z F AB..................

D 201 87-A40-485-070 C-VARI-CAP,SVC208 AB..................

IC 201 87-A20-745-040 C-IC,TA2030FN AB..................

L 203 87-005-564-080 CHIP-COIL S2.2MH AB..................

L 202 87-A50-244-080 C-COIL,S 82NH G AB..................

L 201 87-A50-245-080 C-COIL,S 0.1UH G AB..................

Q 201 87-026-482-080 TR,RN4610 AB..................

Q 202 87-A30-188-080 C-TR,2SC4915O AB..................

Q 203 89-342-153-080 TR,2SC4215 AB..................

TC 201 87-011-189-180 C-TRIMMER,CER 10P 4.5X3.2 CTZ AB..................

TC 202 87-A90-688-080 C-TRIMMER,30P CTZ2S-30C AB..................

87-A90-291-080 C-FLTR,KMFC5132AE-TC AB..................

C 259 87-012-172-080 CAPACITOR CHIP U 10P CH AB..................

C 251 87-A11-062-080 C-CAP,S 2.2-16 Z F AB..................

C 263 87-010-787-080 CAP, U 0.022-25 AB..................

C 261 87-012-140-080 CAP 470P AB..................

C 260 87-012-180-080 C-CAP,U 22P-50 CH AB..................

C 262 87-012-245-080 C-CAP,U 15P-50 UJ AB..................

C 269 87-012-273-080 C-CAP,U 820P-50 B AB..................

C 264 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 267 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 265 87-A11-058-080 C-CAP,U 0.22-10 K B AB..................

C 277 87-010-829-080 CAP, U 0.047-16 AB..................

C 278 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 274 87-012-274-080 CHIP CAP,U 1000P-50B AB..................

C 279 87-012-282-080 CAP, U 4700P-50 AB..................

C 275 87-012-282-080 CAP, U 4700P-50 AB..................

C 276 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

C 270 87-A10-031-080 C-CAP,U 0.01-25 KB AB..................

C 273 87-A10-422-080 C-CAP,TN 10-4 A TCF AB..................

C 272 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 280 87-012-282-080 CAP, U 4700P-50 AB..................

C 283 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

C 281 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 282 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

C 284 87-A11-062-080 C-CAP,S 2.2-16 Z F AB..................

CF 251 87-A90-456-080 C-FLTR,PFWCC 450J3 AB..................

D 252 87-017-366-080 DIODE,DAN 202U AB..................

D 251 87-A40-462-040 C-VARI-CAP,SVC347(S) AB..................

IC 251 87-A20-076-040 C-IC,TA2022AFN AB..................

IFT 251 87-005-788-080 C-IFT,AM (450K) AB..................

L 253 87-003-245-080 C-COIL,22UH AB..................

L 252 87-A50-363-080 C-COIL, 100UH J NLV25T AB..................

L 251 88-HJ3-610-010 BAR-ANT,MW AB..................

Q 252 87-026-343-080 C-TR,DTC123JU AB..................

Q 257 87-026-425-080 C-TR,RN2307 AB..................

Q 259 87-026-425-080 C-TR,RN2307 AB..................

Q 258 87-026-480-080 TR,RN4605 (0.3W) AB..................

Q 254 89-342-153-080 TR,2SC4215 AB..................

Q 255 89-342-153-080 TR,2SC4215 AB..................

Q 253 89-508-814-080 C-FET 2SK881 Y AB..................

TC 251 87-011-189-180 C-TRIMMER,CER 10P 4.5X3.2 CTZ AB..................

VR 251 87-A90-027-080 C-SFR,22K H CVR-32 AB..................

C 301 87-010-787-080 CAP, U 0.022-25 AB..................

C 306 87-012-167-080 C-CAP,U 5P-50 CH AB..................

C 307 87-012-174-080 CAP CHIP CERA SS 12P CHJ AB..................

C 308 87-012-191-080 CHIP CAP 68 PF AB..................

C 305 87-A10-264-080 C-CAP,S 0.1-16ZF AB..................

C 302 87-A10-419-080 C-CAP,TN 1-16 A TCF AB..................

C 303 87-A10-707-080 C-CAP,U 0.47U-16 F Z AB..................

C 304 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

IC 301 87-A20-124-080 IC, TK11823 AB..................

L 301 87-A50-037-080 C-COIL,D-D 5CDLU AB..................

Q 303 87-026-480-080 TR,RN4605 (0.3W) AB..................

Q 302 89-341-165-080 CHIP TRANSISTOR 2SC4116GR AB..................

Q 301 89-508-804-080 CHIP FET 2SK880Y AB..................

C 606 87-010-154-080 CAP CHIP 10P AB..................

C 605 87-010-154-080 CAP CHIP 10P AB..................

C 603 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 607 87-A10-025-080 C-CAP,U 0.22-16Z F AB..................

C 609 87-A10-263-080 C-CAP,U 0.1-16ZF AB..................

C 608 87-A10-264-080 C-CAP,S 0.1-16ZF AB..................

C 601 87-A10-264-080 C-CAP,S 0.1-16ZF AB..................

C 604 87-A10-952-080 C-CAP,TN 22-4 M A MCM AB..................

C 611 87-A10-264-080 C-CAP,S 0.1-16ZF AB..................

C 610 87-A10-264-080 C-CAP,S 0.1-16ZF AB..................

C 613 87-A11-056-080 C-CAP,U 1-10 Z F AB..................

IC 603 87-A20-755-080 C-IC,AK93C45AF AB..................

IC 604 87-A20-757-040 C-IC,S-80815ANNP-EDC-T2 AB..................

IC 601 87-A20-880-010 C-IC,TC9327F-013 AB..................

IC 602 87-A21-050-040 C-IC,S-80810ANNP-E70-T2 AB..................

L 605 87-A50-322-080 C-COIL,S BK2125 LM252 AB..................

L 606 87-A50-322-080 C-COIL,S BK2125 LM252 AB..................

LCD 601 88-HJ3-608-010 LCD,AIW4145 AB..................

Q 602 87-026-461-080 C-TR IMH3 AB..................

Q 601 87-026-481-080 TR,RN4607 (0.3W) AB..................

R 618 87-022-223-080 CHIP RES 2.2K 1/16W F AB..................

R 616 87-022-223-080 CHIP RES 2.2K 1/16W F AB..................

R 617 87-022-223-080 CHIP RES 2.2K 1/16W F AB..................

ELECTRICAL MAIN PARTS LIST - 4/4

R 619 87-022-227-080 C-RES,U 3.3K-1/16W F AB..................

R 613 87-022-245-080 C-RES U 18K-1/16WF AB..................

R 612 87-022-245-080 C-RES U 18K-1/16WF AB..................

R 620 87-022-227-080 C-RES,U 3.3K-1/16W F AB..................

R 621 87-022-231-080 C-RES,U 4.7K-1/16W F AB..................

S 605 87-036-220-080 C-SW,T AB..................

S 601 87-036-220-080 C-SW,T AB..................

S 604 87-036-373-080 C-SW,SLIDE 1-1-2(E) AB..................

S 603 87-A90-356-210 SW,LEAF 6ZM-2 AB..................

S 602 87-A90-361-010 SW,PUSH SPPB51-H11.3 AB..................

S 608 87-A90-665-180 C-SW,TACT LS7A2M AB..................

S 606 87-A90-665-180 C-SW,TACT LS7A2M AB..................

S 607 87-A90-665-180 C-SW,TACT LS7A2M AB..................

S 609 87-A90-665-180 C-SW,TACT LS7A2M AB..................

S 611 87-036-203-180 C-SW,SL1-1-3 SSSS81 AB..................

S 613 87-A90-378-080 C-SW,PUSH PT035C1T AB..................

S 612 87-A90-378-080 C-SW,PUSH PT035C1T AB..................

S 610 87-A90-665-180 C-SW,TACT LS7A2M AB..................

S 614 87-HJ3-608-010 SW,LEAF REC ASSY AB..................

S 615 87-HJ3-608-010 SW,LEAF REC ASSY AB..................

X 601 87-A70-078-110 VIB,XTAL 75KHZ KF-26R5 AB..................

MECHANICAL PARTS LIST - 1/1

NOTE: The characters in the suffix column indicate the part usage.

[N]809AH ...............XX..................................A...................

[S]807AH ...............XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

88-HJ3-001-110 CABI,REAR LCD S ....................

88-HJ3-002-010 LID,CASS S .B..................

88-HJ3-003-010 PANEL,CONT ....................

88-HJ3-004-010 FRAME,CENTER ....................

88-HJ3-005-010 WINDOW,LCD AB..................

88-HJ3-006-010 LID,BAT AB..................

88-HJ3-007-010 WINDOW,CASS AB..................

88-HJ3-017-110 CABI,REAR LOW S .B..................

88-HJ3-020-010 FRAME,CENTER LOW .B..................

88-HJ3-022-010 PANEL,CONT JX807 .B..................

88-HJ3-027-010 CABI,REAR 809 N A...................

88-HJ3-028-010 LID,CASS 809 N A...................

88-HJ3-029-010 PANEL,CONT 809 N A...................

88-HJ3-030-010 FRAME,CENTER N A...................

88-HJ3-033-010 PANEL,CONT JX807 AIS ....................

88-HJ3-008-010 KNOB,SL OPEN AB..................

88-HJ3-009-010 KNOB,SL HOLD AB..................

88-HJ3-010-010 KNOB,SL SIDE AB..................

88-HJ3-011-010 KNOB,SL REC AB..................

88-HJ3-012-010 STOPPER,REC AB..................

88-HJ3-013-010 KEY,CONT AB..................

88-HJ3-014-010 KEY,BAND AB..................

88-HJ3-015-010 KEY,TUNING AB..................

86-HJ3-222-010 S-SCREW,SERR+1.4-2 CR L AB..................

86-HK4-224-010 S-SCREW,SERR+1.4-3.5 CR L AB..................

87-067-384-010 SCREWVT1.4-3.5HL AB..................

87-067-534-010 SCREW,VT-1.4-6 AB..................

87-078-113-010 S-SCRW,+1.4-3.5 HL(B AB..................

87-078-145-010 S-SCRW,+1.4-0.8 CR N AB..................

87-078-153-010 SCRW,1.4-2.5 CR AB..................

87-078-185-010 SCRW-SR,1.4-4.5 BL AB..................

87-078-216-010 SCRW-SR,1.4-1.4B LS AB..................

87-078-218-010 SCRW-SERR,M1.4-5.3 .B..................

87-262-512-310 V+1.4-5.5 AB..................

87-HK5-235-010 S-SCREW,1.4-0.6-2.5 AB..................

88-HJ3-219-010 S-SCREW,+1.4-2.5 B HL(0.3) AB..................

88-HJ3-220-010 S-SCREW,+1.4-0.7-1 BLK NL AB..................

88-HK5-228-010 S-SCREW,+1.4-2 CR AB..................

88-HR4-222-010 S-SCREW,+1.4-1.6 CR (0.2) AB..................

82-HK3-206-110 C-SP,LOCK AB..................

87-HR5-225-010 SPR-E,EJECT N AB..................

87-HR6-219-010 SPR-P,POP UP AB..................

88-HJ3-201-010 STOPPER,CASS AB..................

88-HJ3-202-010 HLDR,CASS AB..................

88-HJ3-203-010 SPR-P,CLICK AB..................

88-HJ3-204-010 HLDR,ANTENNA AB..................

88-HJ3-205-010 SPR-P,CASS AB..................

88-HJ3-206-010 PLATE,HINGE AB..................

88-HJ3-207-010 PLATE,LOCK AB..................

88-HJ3-208-010 NUT, FRONT AB..................

88-HJ3-210-010 HLDR,BAT AB..................

88-HJ3-211-010 TERMINAL,BAT+ AB..................

88-HJ3-212-010 TERMINAL,BAT- AB..................

88-HR4-201-010 HLDR,LCD AB..................

88-HR6-209-010 CONN, RUBBER 1.1 AB..................

88-HJ3-606-010 PWB,FLEX 18P AB..................

88-HJ3-607-010 PWB,FLEX 4P AB..................

87-A90-291-080 C-FLTR,KMFC5132AE-TC AB..................

ACCESSORIES / PACKAGE LIST - 1/1

NOTE: The characters in the suffix column indicate the part usage.

809AH1NF ...............XX..................................A...................

807AH1SF ...............XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

88-HJ3-901-010 IB,EC-808 ....................

88-HJ3-902-010 IB,EC-807 .B..................

88-HJ3-903-010 IB,SF-807 ....................

88-HJ3-904-010 IB,E-807 ....................

88-HJ3-905-010 IB,H(EC)S 809 A...................

88-HJ3-906-010 IB,H(EC)S 807 ....................

86-HJ4-950-010 CASE,CARRYING AB..................

87-041-083-110 CM-S40A .B..................

87-047-153-210 BAT,NB-3A PH AB..................

87-B30-122-010 HEADPHONE,HP-M023 ....................

87-B30-135-010 CHARGER,RB-N01HNC AB..................

87-B30-138-010 MIC,CM-MS001 A...................

87-B30-152-010 HEADPHONE,HP-MR002A(T) .B..................

87-B30-174-010 CHARGER,RB-N01UNC ....................

87-B30-253-010 HEADPHONE,HP-M041 A...................

88-HJ3-951-010 RC UNIT,RC808 ....................

88-HJ3-952-010 RC UNIT,RC809 A...................

SCHEMATIC DIAGRAM _1 (MAIN : 1/2 / JACK / DD / FLEX) <HS-JX807>

SCHEMATIC DIAGRAM _2 (MAIN : 1/2 / JACK / DD / FLEX) <HS-JX809>

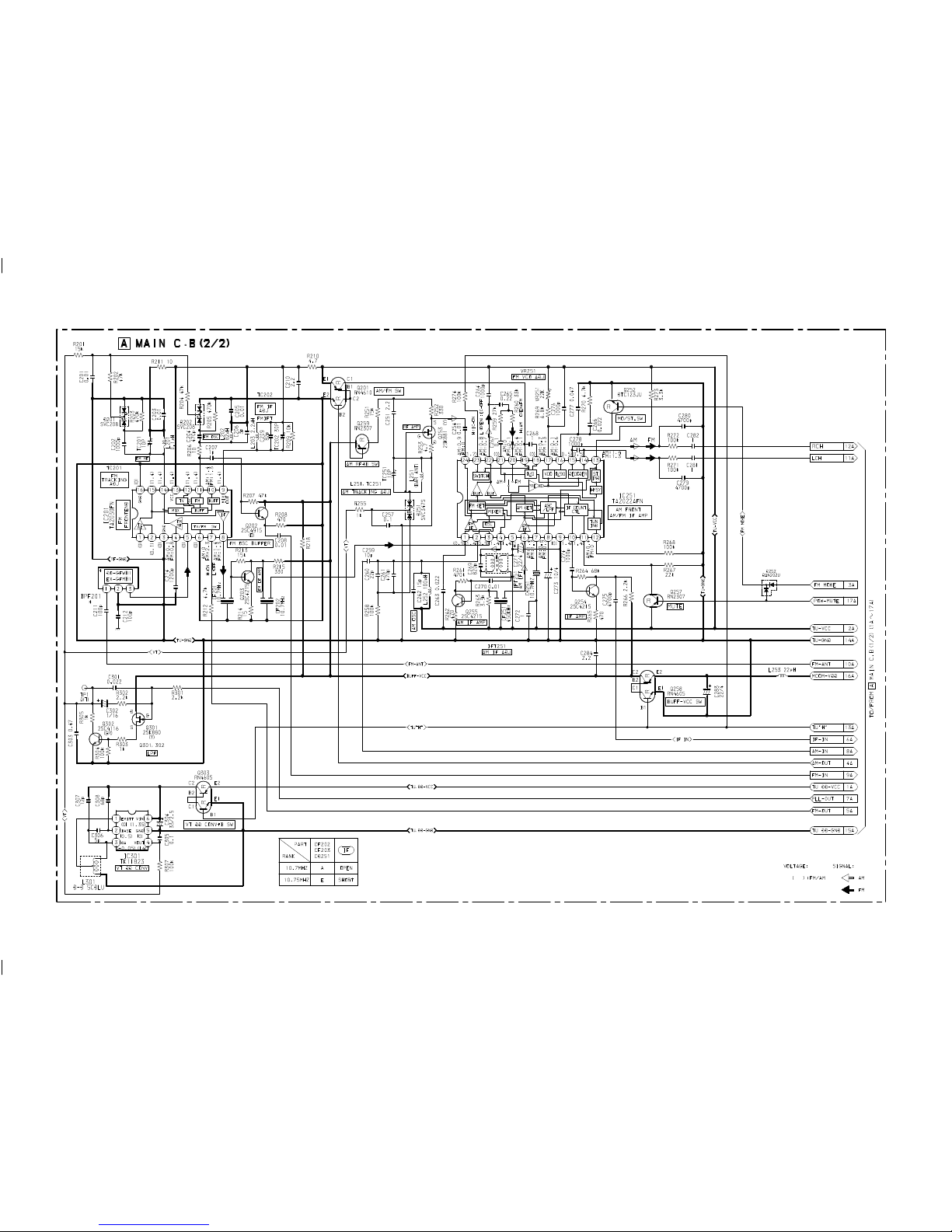

SCHEMATIC DIAGRAM _3 (MAIN : 2/2)

Other manuals for HS-JX807

This manual suits for next models

Table of contents

Popular Cassette Player manuals by other brands

Ahuja

Ahuja CPA-360 Operation manual

Sony

Sony Pressman TCS-60DV Specifications

Philips

Philips AQ6485/14 Product information

Sony

Sony TCM-200DV - Cassette Recorder operating instructions

Nakamichi

Nakamichi BX-300 Service manual

Panasonic

Panasonic RQ-E25V operating instructions

Yamaha

Yamaha MT8X Operation manual

Sherwood

Sherwood Newcastle D-480 operating instructions

Manta

Manta MA408 user manual

GPO

GPO W0162B user guide

Marantz

Marantz CP230 Service manual

Sony

Sony HST-471 Service manual

Sharp

Sharp JC-AV1 Operation manual

Pioneer

Pioneer CT-W103 Service manual

Sony

Sony CFS-B15 - Am/fm Stereo Cassette Recorder operating instructions

Sony

Sony WMFS220 - Portable Sports AM/FM Cassette... operating instructions

Sanyo

Sanyo MCD-ZX700F Service manual

Sony

Sony Pressman TCM-465V operating instructions

Aiwa HS-JX807 User manual

Popular Cassette Player manuals by other brands
