Aiwa HS-PX390 AH User manual

SERVICE MANUAL
HS-PX390
HS-PX597
AH, D
AE, AK
STEREO CASSETTE PLAYER BASIC TAPE MECHANISM : 6ZM-2 P11NF
S/M Code No. 09-998-416-0R1
REVISION
MODEL CODE : 8ZHK5-0134<S>
8ZHK5-0164<L>

2

Maximum output: 4 mW + 4 mW (EIAJ 32 ohms)<390AH>
4 mW + 4 mW (EIAJ 16 ohms)<597>
Load impedance: 1632 ohms<597 only>
Power source: DC 1.2 V using supplied rechargeable battery NB-5G,
DC 1.5 V using an R6 (AA) dry cell battery,
AC house current using optional AC adaptor
Maximum dimensions 80.1 (W) x 110.2 (H) x 24.1 (D) mm (31/4 x 43/8 x 31/32 in.)
Weight Approx. 164 g, 5.7 oz (including the rechargeable battery, excluding the battery case)
Supplied headphones HP-M041<597 only>
Type: In-ear type
Impedance: 32 ohms
Sensitivity: 105 dB/mW
Recommended commercially available headphones
Type: In-ear type/Vertical type/Headband type
Impedance: 1632 ohms
Sensitivity: 100109 dB/mW
<Battery charger RB-107>
Rated voltage: AC 230V, 50 Hz<597>
AC 115 230 V, 50/60 Hz<390AH>
Design and specifications are subject to change without notice.
SPECIFICATIONS<EXCEPT 390D> SPECIFICATIONS<390D>
3 4

DESCRIPTIONREF.NO. KANRI
NO.
PARTNO. KANRI
NO.
REF.NO. DESCRIPTIONPARTNO.
IC
87-A21-179-040 1H C-IC,TA2123AF
87-A20-818-040 -- C-IC,NJM2185AV<597>
87-A20-961-040 1E C-IC,MM1279XV
87-A21-277-010 -- C-IC,ML63512-122
87-A20-861-040 1A C-IC,S-80808ANNP
TRANSISTOR
89-111-624-080 0E TR,2SA1162Y
87-026-417-080 0E TR,RN1310
87-026-480-080 0E TR,RN4605
89-333-266-080 0E CHIP TR,2SC3326B
89-113-625-080 0E TR,2SA1362GR
89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR
87-026-423-080 -- C-TR RN2305<597>
DIODE
87-A40-666-040 -- C-DIODE,HN2S01F
MAIN C.B
C101 87-012-273-080 0E C-CAP,U 820P-50 B
C102 87-012-273-080 0E C-CAP,U 820P-50 B
C103 87-012-273-080 0E C-CAP,U 820P-50 B
C104 87-012-273-080 0E C-CAP,U 820P-50 B
C105 87-A10-031-080 0E C-CAP,U 0.01-25 KB<390>
C105 87-016-114-080 -- C-CAP,U0.01-25B<597>
C106 87-A10-031-080 0E C-CAP,U 0.01-25 KB<390>
C106 87-016-114-080 -- C-CAP,U0.01-25B<597>
C107 87-A11-188-080 0E C-CAP,TN 22-4 AM004R
C108 87-A11-188-080 0E C-CAP,TN 22-4 AM004R
C109 87-A11-188-080 0E C-CAP,TN 22-4 AM004R
C110 87-A10-025-080 0E C-CAP,U 0.22-16Z F
C111 87-012-278-080 0E C-CAP,U 2200P-50 B
C112 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C113 87-A11-188-080 0E C-CAP,TN 22-4 AM004R
C115 87-A10-707-080 0E C-CAP,U 0.47U-16 F Z
C116 87-A10-707-080 0E C-CAP,U 0.47U-16 F Z
C117 87-A10-707-080 0E C-CAP,U 0.47U-16 F Z
C118 87-016-562-080 0E C-CAP,TN 4.7-10
C119 87-A11-797-080 -- C-CAP,S 2.2-16 Z F
C120 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C123 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C124 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C125 87-A10-706-080 0E C-CAP,U 0.33-16 ZF
C126 87-A10-707-080 0E C-CAP,U 0.47U-16 F Z
C127 87-A11-056-080 0E C-CAP,U 1-10 Z F
C128 87-A10-707-080 0E C-CAP,U 0.47U-16 F Z
C129 87-016-562-080 0E C-CAP,TN 4.7-10 SV A
C130 87-A10-260-080 0E C-CAP,U 0.1-16 K B
C131 87-A11-797-080 -- C-CAP,S 2.2-16 Z F
C132 87-A11-797-080 -- C-CAP,S 2.2-16 Z F
C133 87-016-317-080 0E C-CAP,TN 2.2-6.3
C134 87-A11-056-080 0E C-CAP,U 1-10 Z F
C135 87-A11-797-080 -- C-CAP,S 2.2-16 Z F<597>
C136 87-A11-797-080 -- C-CAP,S 2.2-16 Z F<597>
C137 87-010-805-080 0E CAP, S 1-16
C138 87-010-805-080 0E CAP, S 1-16
C141 87-010-828-080 0E CHIP CAPACITOR,U 0.033-25F
C142 87-010-828-080 0E CHIP CAPACITOR,U 0.033-25F
C143 87-010-674-080 0E CAP, ELECT 220-2
C144 87-010-674-080 0E CAP, ELECT 220-2
C148 87-A11-056-080 0E C-CAP,U 1-10 Z F
C149 87-A10-707-080 0E C-CAP,U 0.47U-16 F Z
C170 87-010-785-080 0E C-CAP,U 0.015-25 KB GRM
C201 87-010-805-080 -- CAP, S 1-16<597>
C202 87-010-805-080 -- CAP, S 1-16<597>
C203 87-012-274-080 -- CHIP CAP,U 1000P-50B<597>
C204 87-A11-187-080 -- C-CAP,TN 10-4 AM004R<597>
C205 87-A11-188-080 -- C-CAP,TN 22-4 AM004R<597>
C207 87-A10-369-080 -- C-CAP,S 0.47-16 K B<597>
C208 87-A10-369-080 -- C-CAP,S 0.47-16 K B<597>
C209 87-016-460-080 -- C-CAP,S 0.22-16 B<597>
C210 87-016-460-080 -- C-CAP,S 0.22-16 B<597>
C301 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C302 87-A10-260-080 0E C-CAP,U 0.1-16 K B
C303 87-A11-796-080 -- C-CAP,S 4.7-10 Z F
C304 87-A10-260-080 0E C-CAP,U 0.1-16 K B
C305 87-A10-025-080 0E C-CAP,U 0.22-16Z F
C306 87-A10-707-080 0E C-CAP,U 0.47U-16 F Z
C307 87-A11-056-080 0E C-CAP,U 1-10 ZF
C308 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C309 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C601 87-A11-189-080 0E C-CAP,TN 47-4 BM004R
C602 87-A11-188-080 0E C-CAP,TN 22-4 AM004R
C701 87-010-505-080 0E CAP,CHIP TANTALUM 1-16
C702 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C703 87-A11-056-080 0E C-CAP,U 1-10 Z F
C704 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C707 87-A11-056-080 0E C-CAP,U 1-10 Z F
C708 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C709 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C801 87-A11-812-080 -- C-CAP,E 220-4 MVS<597>
C903 87-010-831-080 0E C-CAP,U 0.1-16 ZF
C904 87-010-831-080 0E C-CAP,U 0.1-16 ZF
C907 87-012-274-080 0E CHIP CAP,U 1000P-50B
C910 87-010-831-080 0E C-CAP,U 0.1-16 ZF
C912 87-010-831-080 0E C-CAP,U 0.1-16 ZF
C980 87-010-831-080 0E C-CAP,U 0.1-16 ZF
C984 87-012-274-080 0E CHIP CAP,U 1000P-50B
J101 87-099-687-010 1A JACK,3.5BLK 4H
L901 87-A50-367-080 0E C-COIL, 10UH LQG21F
LED501 87-A90-278-080 0E C-LED,SML-210VT RED
PS401 87-A91-428-010 -- SNSR,PHOTO NJL5193K-F10
R105 87-022-281-080 -- CHIP RES U 680-1/6W F<597>
R106 87-022-281-080 -- CHIP RES U 680-1/6W F<597>
R107 87-022-281-080 -- CHIP RES U 680-1/6W F<597>
R108 87-022-281-080 -- CHIP RES U 680-1/6W F<597>
R203 87-022-252-080 -- C-RES,U36K-1/16WF<597>
R709 87-022-286-080 0E C-RES U 100K-1/16WF
R710 87-022-249-080 0E C-RES U27K 1/16WF
R983 87-012-274-080 0E CHIP CAP,U 1000P-50B
S101 87-036-379-180 0E C-SW,SL1-1-2 SS350
S102 87-A90-703-080 0E C-SW,SL 1-1-3 SSSS813-B-2B
S201 87-036-379-180 -- C-SW,SL1-1-2 SS350<597>
S701 87-A91-320-080 1A C-SW,SL 1-1-2 SSSS8A2-B-2B
S702 87-036-379-180 0E C-SW,SL1-1-2 SS350
S703 87-A90-665-280 0E C-SW,TACT LS7A2M
S704 87-A90-665-280 0E C-SW,TACT LS7A2M
S705 87-A90-665-280 0E C-SW,TACT LS7A2M
S706 87-A90-665-280 0E C-SW,TACT LS7A2M
S707 87-A91-421-010 -- SW,LEAF 6ZM-2(H)
S708 87-A91-365-080 1A C-SW,PUSH 1-1-1 SPVG21
S709 87-A91-461-010 -- SW,PUSH HXW4001
SFR301 87-A91-465-040 -- C-SFR,K 6.8K H RH03AEC
TH301 87-A90-855-080 0E C-THMS,SC20-3K102K
VR101 87-A90-116-080 1B C-VR,RTRY20KCX2V0103
X701 87-A70-151-110 1A VIB,XTAL 32.768KHZ VT-200
HEAD FLEX C.B
88-HK5-602-010 1H HEAD,ASSY 6ZM-2
5
88
A
Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form
LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
6
ELECTRICAL MAIN PARTS LIST

IC BLOCK DIAGRAM- 1TRANSISTOR ILLUSTRATION
IC TA2123AF
2SA1363GR
2SC4116GR
RN1310
2SC3326B
RN2305
2SA1162Y
B
E
C
RN4605
B1
C1
E2
C2
E1
B2
7 8

14 13 12 11 10 9 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
OO
PP
QQ
RR
SS
T T
UU

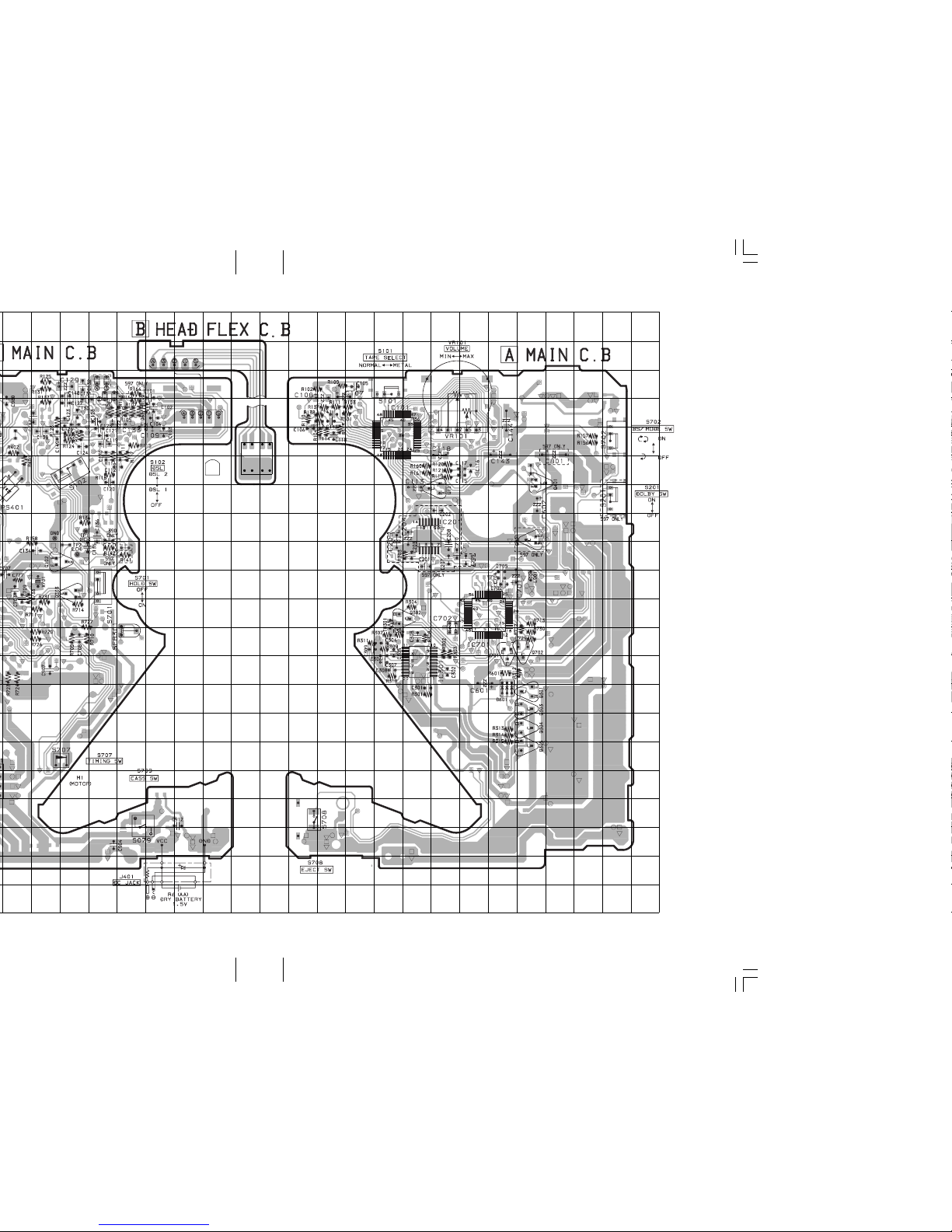

WIRING (MAIN)
109
PH

SCHEMATIC DIAGRAM (MAIN)
1211

14
1 AF IN I H: exist music, L: no music.
2 SCLK I Input serial clock ( Not used) .
3 MUTE O H: mute OFF, L: mute ON.
4 SDATA O Output serial data (Not used).
5 F/R CONT O H: REV mode, L: FWD mode.
6 MS-SENS O H: FF/REW (include MS, BS), L: Other.
7 MOTDIR O H: counterclockwise, L: clockwise.
8 P-SNSRIN I Input photo sensor.
9 AF MOMITOR O H: when AF IN "L" level, L: when AF IN "H" level (Not used).
10 MOT ON O H: motor ON, L: motor OFF.
11 MOT BR O H: motor brake ON, L: motor brake OFF.
12 HOLD IN I H : hold OFF, L : hold ON.
13 NC - Not connected.
14 NC - Not connected.
15 KEY MAIN I Main unit key input.
16 REMOTE I Remote controller key input.
17 P- SNSR K O Output for P-SNSR control.
18 LOAD CTL O Output for battery capacity checking.
19 LED K O Output for OPE, BATT LED control.
20 MOTOR ON L O H: when motor on "L" level, L: when motor on "H" level.
21 VDDI - Interface power supply for external equipment.
22 VSS - Power supply ( - ).
23 VDD - Power supply ( + ).
24 VDDH - Power supply booster for backup.
25 CB1 - Connected to capocitor for power supply booster.
26 CB2 - Connected to capocitor for power supply booster.
27 VDDL - Power supply ( + ) for internal logic.
28 XT0 - Connected to crystal oscillator for low speed.
29 XT1 - (32.768 kHz).
30 VDD - Test terminal.
31 VDD - Test terminal.
32 OSCM - Connected to capacitor for hi speed clock(Not used).
33 OSC0 - Connected to crystal oscillator for hi speed(Not used).
34 OSC1 - (Not used).
35 RESET I Input reset.
36 BEEP O Output beep sound.
37 CASS SW I H: not exist cassette, L: exist cassette.
38 MOTOR CH I Detect motor rotation.
39 LOAD CTL2 O Output for battery capacity checking.
40 TIMING SW I Input mechanism operation detection.
41 REMOTE DET I Switching level detector.
Pin No. Pin Name I/O Description
IC,ML63512-122
IC DESCRIPTION
IC NJM2185AV
IC BLOCK DIAGRAM- 2
ICMM1279XV
13

42 SET STOP I H: normal operation, L: stop mechanism.
43 P-CHECK O Output for photo sensor puls checking(Not used).
44 FF/REW O H: when MS-SENS. L level, L: when MS-SENS. H level.
45 POWER ON O H: power ON, L: power OFF.
46 P-SNSR DET I H: ignore input when existing play sound, L: always monitor photo sensor.
47 EJECT SW I Input for eject operation detection. H: normal, L: when EJECT is ON.
48 BS/MODE IN I H: continuns playback. enable BS, L: go&return playback. disable BS.
15
Pin No. Pin Name I/O Description

IC,ML63512-122
IC DESCRIPTION
16

17

18
ADJUSTMENT
SFR 301
MAIN C.B
A
PHONES
J101
1
1
VR101
VOLUME
TP1
(R-CH)
(L-CH)
TP2
IC701
1
2
GND
IC301
2
22
3
4
2

<TAPE SECTION>
Tape speed : 3015Hz ± 50Hz
Wow : Less than 0.52% (RMS)
Take-up torque : 20 ~ 30g-cm (FWD, RVS)
F.F torque : 70 ~ 150g-cm
REW torque : 70 ~ 150g-cm
S/N ratio : More than 42dB (PB, DC)
Distortion : Less than 3.0% (PB, DC)
Noise level : Less than 3.0mV
(Vol MAX, PB, DC)
Less than 0.4mV
(Vol MIN, PB, DC)
Frequency response : 63Hz + 3 / 5dB ~ 8kHz + 4 / 4dB
(NORMAL)
63Hz + 3 / 5dB ~10kHz + 4 / 4dB
(CrO2)
Test tape : TTA 100
TTA 200
TTA 210
TTA310(CrO2)
TTA320(NORMAL)
19
<TAPE PLAYER SECTION>
1. Tape Speed Adjustment
Settings : Test tape : TTA100 (Tape center)
Test point : PHONES (J101)
DSL : OFF
Adjustment location : SFR301
DOLBY SW : OFF<597 only>
TAPE SELECTOR : NORM(auto)
VOLUME : MAX
Method : Play back (FWD) the test tape and adjust
SFR301 so that the frequency becomes
3015Hz±10Hz. Then confirm WOW is less
than 0.50%.
2. Dolby level check<597 only>
Settings : Test tape : TTA200
Check point : TP1(RCH), TP2(LCH)
DOLBY SW : OFF
DSL : OFF
TAPE SELECTOR : NORM
VOLUME : MINI
Adjustment points : Soldering patterns -
Precedure: Short the patterns via solder as showen in the table
so ghe Dollby NR level is 32mV ± 1.0dB. Adjust
so the specifications are satisfied in both theforward
ans reverse directions. Connect 10uF/16V coupling
capacetors between test points and test wquipment
(connect the positive terminals to the test points).
SODER POINT INCRESE LEVEL
only 0.8 dB
LCH only 1.5 dB
& 2.3 dB
only 0.8 dB
RCH only 1.5 dB
& 2.3 dB
4
1
PRACTICAL SERVICE FIGURE
2
3
1
4
1
2
3
4

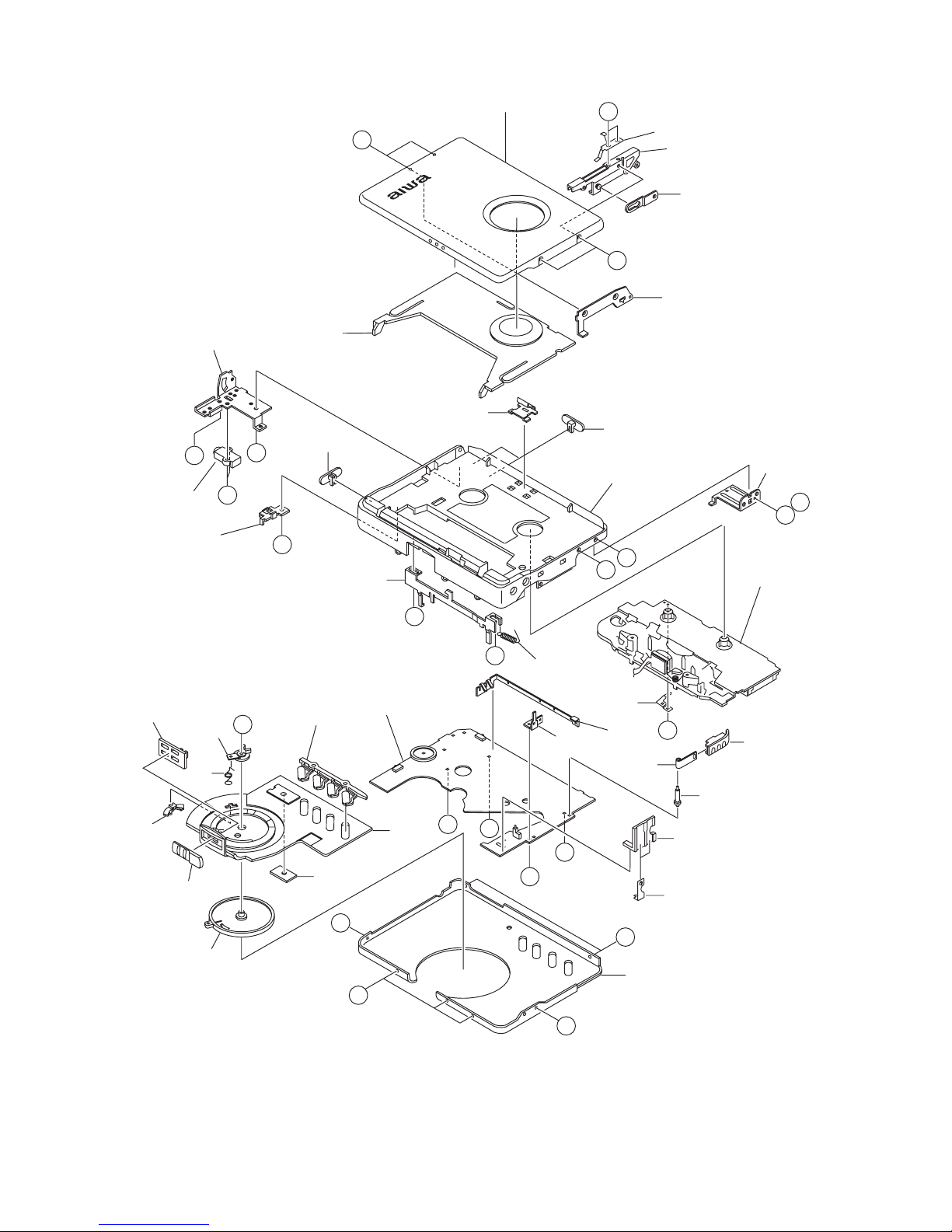

MECHANICAL EXPLODED VIEW 1/1<390>
20
HS-PX390
(FileName:EXPLODED.EPS)
99/7/22
1
D
1
D
23
4
5
6
33
K
M
K
SPACER,PWB K
32
JACK
98
7
10 11
EF
B
A
A
B
J
J
L
12
19
14
15
13
6ZM-2 P11NF
31
30 PCB
18
1
28
27
26
25
24
22
29
23
H
G
G
H16
17
O
21
D
N
D
20

DESCRIPTIONREF.NO. KANRI
NO.
PARTNO. KANRI
NO.
REF.NO. DESCRIPTIONPARTNO.
MECHANICAL PARTS LIST 1/1<390>
1 8Z-HK5-026-010 1H LID ASSY,CASS BLU<390L>
1 8Z-HK5-018-010 1H LID ASSY,CASS D<390S>
2 8Z-HK5-216-010 0E SPR-P,POP-UP
3 8Z-HK5-214-010 1C HLDR ASSY,CASS MOT
4 88-HK5-208-010 0E ARM,SLIDE
5 8Z-HK5-213-010 1A HLDR,CASS JACK
6 8Z-HK5-005-010 0E WINDOW,CASS
7 8Z-HK5-038-010 0E KNOB,SL BS SIL<390L>
8 8Z-HK5-012-010 0E KNOB,SL BS
9 8Z-HRB-207-010 0E SPR-P,CASS
10 8Z-HK5-016-010 1B FRAME,CENTER D<390S>
10 8Z-HK5-032-010 1B FRAME,CENTER SIL<390L>
11 8Z-HK5-202-010 0E PLATE,HINGE MOT
12 88-HK5-220-010 0E SPR-P,MECHA EARTH
13 8Z-HK5-006-010 0E LID,BATT<390S>
13 8Z-HK5-033-010 0E LID,BATT BLU<390L>
14 8Z-HK5-206-010 0E BAT-CONTACT,P
15 88-HK5-216-010 0E SHAFT,BAT
16 8Z-HK5-209-010 0E HLDR,CONT B-BOX
17 8Z-HK5-207-010 0E BAT-CONTACT,BOX HEAD
18 8Z-HK5-224-010 0E SPR-E,OPEN
19 8Z-HK5-226-010 1A BAT-CONTACT,M
20 8Z-HK5-204-010 1A PLATE,B-BOX
21 8Z-HK5-029-010 1H CABI,REAR BLU<390L>
21 8Z-HK5-019-010 1H CABI,REAR D<390S>
22 8Z-HK5-009-010 1B KNOB,RTRY HOLD
23 8Z-HK5-008-010 0E LENS,LED
24 8Z-HK5-010-010 0E KNOB,SL OPEN
25 8Z-HK5-013-010 0E KNOB,SL DSL
26 8Z-HK5-210-010 0E HLDR,KNOB OPEN
27 8Z-HK5-221-010 0E SPR-T,CLICK
28 8Z-HK5-222-010 0E JOINT,HOLD
29 8Z-HK5-004-010 1A PANEL,CABI
30 8Z-HK5-007-010 1B KEY,CONT
31 8Z-HK5-203-010 1A PLATE,OPEN
32 8Z-HK5-011-010 0E KNOB,SL TP
33 8Z-HK5-201-010 1A PLATE,HINGE JACK
A 87-HK5-238-010 0E S-SCRWE,1.4-1 BLK NL<390S>
B 87-HK5-240-010 0E S-SCREW,1.4-1 CR NL<390L>
C 87-067-588-010 0E SCREW,V+1.4-1.4
D 87-HK5-237-010 0E S-SCREW,1.4-2 CR NL
E 87-078-116-010 0E SCRW M1.4-2.5B NL<390S>
F 87-078-117-010 0E SCRW M1.4-2.5CR NL<390L>
G 87-067-746-010 0E SCREW,M 1.4-2(H0.5)
H 87-078-052-010 0E S-SCREW+1.4-3.5HL(B)
I 8Z-HK5-227-010 0E S-SCREW,+1.7-3.5 BLK HL
J 87-HK5-235-010 0E S-SCREW,1.4-0.6-2.5
K 87-067-385-010 0E SCREW,VT +1.4-2.5HL
L 88-HK5-228-010 0E S-SCREW,+1.4-2 CR
M 86-HK4-223-010 0E S-SCREW,SERR+1.4-3.5 B L
N 87-067-597-010 0E VT1.4-25HL
O 8Z-HK5-229-010 0E S-SCREW,+1.4-2.5 CR NL
Basic color Color Basic color Color Basic color Color
symbol symbol symbol
B Black C Cream D Orange
G Green H Gray L Blue
LT Transparent Blue N Gold P Pink
R Red S Silver ST Titan Silver
T Brown V Violet W White
WT Transparent White Y Yellow YT Transparent Yellow
LM Metallic Blue LL Light Blue GT Transparent Green
LD Dark Blue DT Transparent Orange
COLOR NAME TABLE
21

MECHANICAL EXPLODED VIEW 1/1<597>
HS-PX597
(FileName:EXPLODED.EPS)
99/7/22
1
D
1
D
23
4
5
6
8
K
M
K
SPACER,PWB K
32
JACK
97
10 11
EF
A
A
J
J
L
12
19
14
15
13
6ZM-2 P11NF
31
30 PCB
18
1
28
27
26
25
24
22
29
23
H
G
G
H16
17
F
21
D
B
D
20
22

DESCRIPTIONREF.NO. KANRI
NO.
PARTNO. KANRI
NO.
REF.NO. DESCRIPTIONPARTNO.
MECHANICAL PARTS LIST 1/1<597>
87-HK5-236-010 S-SCREW,1.4-2.3
1 8Z-HK5-015-010 LID ASSY,CASS<597AK,597AE>
1 8Z-HK5-018-010 LID ASSY,CASS D<597AH>
2 8Z-HK5-216-010 SPR-P,POP-UP
3 8Z-HK5-214-010 HLDR ASSY,CASS MOT
4 88-HK5-208-010 ARM,SLIDE
5 8Z-HK5-213-010 HLDR,CASS JACK
6 8Z-HK5-005-010 WINDOW,CASS
7 8Z-HK5-012-010 KNOB,SL BS
8 8Z-HK5-201-010 PLATE,HINGE JACK
9 8Z-HRB-207-010 SPR-P,CASS
10 8Z-HK5-003-010 FRAME,CENTER<597AK,597AE>
10 8Z-HK5-016-010 FRAME,CENTER D<597AH>
11 8Z-HK5-202-010 PLATE,HINGE MOT
12 88-HK5-220-010 SPR-P,MECHA EARTH
13 8Z-HK5-006-010 LID,BATT
14 8Z-HK5-206-010 BAT-CONTACT,P
15 88-HK5-216-010 SHAFT,BAT
16 8Z-HK5-209-010 HLDR,CONT B-BOX
17 8Z-HK5-207-010 BAT-CONTACT,BOX HEAD
18 8Z-HK5-224-010 SPR-E,OPEN
19 8Z-HK5-226-010 BAT-CONTACT,M
20 8Z-HK5-204-010 PLATE,B-BOX
21 8Z-HK5-002-010 CABI,REAR
22 8Z-HK5-009-010 KNOB,RTRY HOLD
23 8Z-HK5-008-010 LENS,LED
24 8Z-HK5-010-010 KNOB,SL OPEN
25 8Z-HK5-013-010 KNOB,SL DSL
26 8Z-HK5-210-010 HLDR,KNOB OPEN
27 8Z-HK5-221-010 SPR-T,CLICK
28 8Z-HK5-222-010 JOINT,HOLD
29 8Z-HK5-004-010 PANEL,CABI
30 8Z-HK5-007-010 KEY,CONT
31 8Z-HK5-203-010 PLATE,OPEN
32 8Z-HK5-011-010 KNOB,SL TP
A 87-HK5-238-010 S-SCRWE,1.4-1 BLK NL
B 87-067-597-010 VT1.4-25HL
C 87-067-588-010 SCREW,V+1.4-1.4
D 87-HK5-237-010 S-SCREW,1.4-2 CR NL
E 87-078-116-010 SCRW M1.4-2.5B NL
F 8Z-HK5-229-010 S-SCREW,+1.4-2.5 CR NL
G 87-067-746-010 SCREW,M 1.4-2(H0.5)
H 87-078-052-010 S-SCREW+1.4-3.5HL(B)
I 8Z-HK5-227-010 S-SCREW,+1.7-3.5 BLK HL
J 87-HK5-235-010 S-SCREW,1.4-0.6-2.5
K 87-067-385-010 SCREW,VT +1.4-2.5HL
L 88-HK5-228-010 S-SCREW,+1.4-2 CR
M 86-HK4-223-010 S-SCREW,SERR+1.4-3.5 B L
Basic color Color Basic color Color Basic color Color
symbol symbol symbol
B Black C Cream D Orange
G Green H Gray L Blue
LT Transparent Blue N Gold P Pink
R Red S Silver ST Titan Silver
T Brown V Violet W White
WT Transparent White Y Yellow YT Transparent Yellow
LM Metallic Blue LL Light Blue GT Transparent Green
LD Dark Blue DT Transparent Orange
COLOR NAME TABLE
23

TAPE MECHANISM EXPLIDED VIEW 1/1
24
2
3
4
5
6
6
1
7
8
9
10
11
43
41
42
20
21
22
25
26
22
23
44
18
39
38
a
b
c
d
e
a
b
c
d
e
f
HEAD FLEX C.B
43
32
40
SH,1.2-2.9-0.25SL
SH,1.2-2.9-0.25SL
13
15
24
27
28
30
31
34
35
36
37
17
17
29
16
F
49
49
19
45
46
47
33
12
f
D
A
50
50
C
B
B
20
C
Gg
g
51
14
53
48
HLDR,FP
PLATE,THRUST
52
E
H
54
54

DESCRIPTIONREF.NO. KANRI
NO.
PARTNO. KANRI
NO.
REF.NO. DESCRIPTIONPARTNO.
1 87-B30-038-010 -- BAT,NB-5G
2 8Z-HK5-952-010 -- BOX,BAT ASSY BLU<L>
2 88-HK5-952-110 1H BOX,BAT ASSY SIL<EXCEPT L>
3 82-HK3-951-010 1C CARRYING,CASE<AK,AE>
4 87-B30-039-010 2A CHARGER,RB-107 D<D,L>
4 87-B30-083-010 2M CHARGER,RB-107 E<AE>
4 87-B30-137-110 2A CHARGER,RB-107 H<AH>
4 87-B30-097-010 2A CHARGER,RB-107 K<AK>
5 87-B30-253-010 2M HEADPHONE,HP-M041
6 8Z-HK5-901-010 -- IB,D<D,L>
6 8Z-HK5-908-010 -- IB,E(EDPHNCZ)<AE>
6 8Z-HK5-907-010 -- IB,E(EGFSI) S<AK,AE>
6 8Z-HK5-905-010 -- IB,H(ECK)S<AH>
7 8Z-HK5-951-010 -- RC UNIT,RC390
TAPE MECHANISM PARTS LIST 1/1
25
ACCESSORIES/PACKAGELIST
DESCRIPTION
REF.NO. KANRI
NO.
PARTNO.
!
!
!
!
1 86-ZM2-255-010 0E SPR-T,PIN BACK L
2 86-ZM2-252-610 0E GUIDE,TAPE
3 86-ZM2-220-210 0E SPR-T,HEAD
4 86-ZM2-219-510 0E LEVER,HEAD
5 86-ZM2-347-010 0E LEVER,MS EJECT
6 86-ZM2-368-110 0E ROLLER ASSY,PINCH L P11
7 86-ZM2-254-010 0E SPR-T,PIN BACK R
8 86-ZM2-370-110 0E SPR-T,PINCH L P11
9 86-ZM2-229-110 0E SPR-T,PINCH R
10 86-ZM2-240-110 0E CAP,REEL
11 86-ZM2-234-110 0E SHAFT,REEL R
12 86-ZM2-251-310 0E SHAFT,GEAR B
13 86-ZM2-201-E10 1B CHAS ASSY,OUT-SERT
14 86-ZM2-349-010 0E SPR-E,EJECT
15 86-ZM2-232-310 0E LEVER,REEL R
16 86-ZM2-268-310 0E SHAFT,PULLEY BELT 2
17 86-ZM2-243-310 0E SPR-C,BT
18 86-ZM2-329-210 0E BELT,P5
19 86-ZM2-209-310 0E GEAR,B
20 86-ZM2-238-710 0E GEAR,FF
21 86-ZM2-245-410 0E SPR-C,SLIP L
22 86-ZM2-237-010 0E GEAR,PLAY
23 86-ZM2-241-310 0E SPR-C,SLIP R
24 86-ZM2-272-010 0E LEVER,SW P 8.4
25 86-ZM2-236-510 0E CAP,SLIP
26 86-ZM2-235-210 0E SHAFT,REEL L
27 86-ZM2-223-310 0E LEVER,PIN UP L
28 86-ZM2-233-310 0E LEVER,REEL L
29 86-ZM2-208-310 0E GEAR,A
30 86-ZM2-217-210 0E SPR-E,CAM L
31 86-ZM2-216-510 0E LEVER,CAM L
32 86-ZM2-276-010 0E PULLEY,COUPLER
33 86-ZM2-212-310 0E SHAFT,FR
34 86-ZM2-214-510 0E LEVER,CAM R
35 86-ZM2-215-210 0E SPR-E,CAM R
36 86-ZM2-222-410 0E LEVER,PIN UP R
37 86-ZM2-218-310 0E LEVER,HEAD UP
38 86-ZM2-205-410 1A FLY-WHL,L
39 86-ZM2-330-010 1A FLY-WHL,R2
40 86-ZM2-284-010 0E SH,AUTO 3
41 86-ZM2-225-310 0E ARM,PINCH L
42 86-ZM2-224-210 0E ARM,PINCH R
43 86-ZM2-283-210 0E CAP,SHAFT
44 86-ZM2-275-310 0E CAP,SLIP R
45 86-ZM2-210-710 0E LEVER,FR
46 86-ZM2-211-210 0E GEAR,FR
47 86-ZM2-213-210 0E SPR-C,FR
48 M8-7ZS-690-000 -- ABL-76 A
49 86-ZM2-221-010 0E CLR,BRG N
50 86-ZM2-239-010 0E FELT,
51 86-ZM2-342-010 1B LEVER ASSY,EJECT
52 86-ZS2-312-010 0E SPR-P,6A-MOT
53 87-ZS6-301-010 1D COIL,FP 7ZS6
54 86-ZM2-206-310 1A SHAFT,CAPSTAN
A 86-ZM2-278-010 0E W-P,1.36-4-0.2 SLT
B 86-ZM2-319-010 0E W-L,0.95-3-0.35
C 87-067-860-010 0E PW,3-0.95-0.4
D 87-067-516-010 0E PW,3-1.58-0.25,SLIT
E 87-067-430-010 0E VT1.4-5 BLK
F 86-ZM2-348-010 0E S-SCREW,+1.4-4.6
G 87-261-500-310 0E SCREW V+1.4-1.4 (BK)
H 87-067-815-110 0E VT+1.4-3(HL)

211, IKENOHATA 1CHOME, TAITO-KU, TOKYO 110, JAPAN TEL:03 (3827) 3111
L
Printed in Singapore
A4
2-11, IKENOHATA 1-CHOME, TAITO-KU, TOKYO 110, JAPAN TEL:03 (3827) 3111
931261 9820572
This manual suits for next models
3
Table of contents
Other Aiwa Cassette Player manuals

Aiwa
Aiwa CSD-A510 User manual

Aiwa
Aiwa HS-TA204 YH User manual

Aiwa
Aiwa HS-RX118 User manual

Aiwa
Aiwa CSD-ED37 Instructions for use

Aiwa
Aiwa HS-TA212YH User manual

Aiwa
Aiwa Z-KD770 User manual

Aiwa
Aiwa HS-RX208 User manual

Aiwa
Aiwa HS-PS173 User manual

Aiwa
Aiwa HS-TX706 User manual

Aiwa
Aiwa CSD-TD26 User manual
