TP-VS485 (YU) ESF Page 1
TP-VS485 (YU) ESF Page
ENGLISH FRANÇAISESPAÑOL
A
PRECAUTIONS
To maintain good performance
• Do not use the unit in places which are extremely hot, cold, dusty or humid. In
particular, do not keep the unit:
• in a high humidity area such as a bathroom
• near a heater
• in an area exposed to direct sunlight (e.g., inside a parked car, where there
could be a considerable rise in temperature)
• Keep cassette tapes, magnetic cards and other magnetic recorded materials
awayfromthespeakerastherecordedinformationmaybeerasedornoisemay
occur on cassette tapes.
• Do not open the cassette holder during playback, recording, fast forwarding or
rewinding.
POWER SOURCES
Using with dry cell batteries → A
Insert two size AA(R6) batteries with the 0and 9marks properly aligned.
If the cover of the battery compartment comes off → B-a
To remove the batteries → B-b
Battery replacement
Replace the batteries when the OPE/BATT/REC indicator becomes dim, the tape
speed slows down, volume decreases or sound distorts during operation.
Battery life
Notes on dry cell batteries
• Make sure that the 0and 9marks are correctly aligned.
• Do not mix different types of batteries, or an old battery with a new one.
• Never recharge the batteries, apply heat to them, soak them in water, or take
them apart.
• Remove the batteries if the unit is not used for a long time.
• If liquid leaks from the batteries, wipe thoroughly to remove.
Using on AC house current → C
Contact your nearest Aiwa service personnel and purchase theAC adaptorAiwa
AC-D302.
Connect the AC adaptor
1to the DC 3 V jack
2to a wall outlet
PREPARATION
Attaching the hand strap → D
Usable tapes
Use only type I(normal) tapes.
Tape slack → E
Take up any slack in the tape with a pencil or similar tool before use. Slack tape
may break or jam in the mechanism.
100-minute or longer tapes
These are extremely thin and easily deformed or damaged. They are not
recommended.
To prevent accidental erasure → F
Break off the plastic tabs on the cassette tape after recording, with a screwdriver
or other pointed tool.
aSide A
bTab for side A
To record on a cassette without tabs → G
Cover the tab openings with cellophane tape.
cCellophane tape
Listening with the earphone
Connect an optional earphone (3.5 ø mini-plug) to the EARPHONE jack.
• The sound does not come from the built-in speaker when the earphone is
connected.
• To monitor the sound that you are recording, use the earphone. You cannot
monitor the sound currently being recorded through the speaker.
MAINTENANCE
To clean the head and tape paths → H
After every 10 hours of use, clean the head and tape paths with a head cleaning
cassette or a cotton swab moistened with cleaning fluid or denatured alcohol.
(These cleaning kits are commercially available.)
When cleaning with a cotton swab a, wipe the recording/playback head b,
erasure head c, pinchroller d, and capstan e.
Note
After cleaning the head and tape paths with a liquid head cleaning cassette or a
moistened swab, wait until the cleaned parts are completely dry before inserting
tapes.
To clean the cabinet
Use a soft cloth lightly moistened with a mild detergent solution. Do not use
strong solvents such as alcohol, benzine or thinner.
SPECIFICATIONS
Track system 2 tracks 1 channel, monaural
Frequency response 250 – 8,000 Hz EIAJ
Microphone Electret condenser microphone (monaural)
Maximum output 300 mW (EIAJ/DC)
Input jack EXT MIC jack (monaural mini-jack) (1)
Output jack EARPHONE jack (monaural mini-jack) (1)
Other jack DC 3 V jack
Speaker Diameter 50 mm, 8 ohms
Recording system DC bias
Erasing system Magnet erasure
Power sources DC 3 V using two size AA(R6) dry cell batteries
AC house current using the AC adaptorAiwaAC-D302
Battery life See “Battery life” above.
Maximum outside dimensions
111.7 (W) ×84.3 (H) ×33.6 (D) mm (excluding projecting
parts and controls)
Weight Approx. 152 g (excluding batteries)
Accessory Hand strap (1)
Specifications and external appearance are subject to change without notice.
COPYRIGHT
Please check the laws on copyright relating to recordings from discs, radio or
external tape for the country in which the machine is being used.
TROUBLESHOOTING GUIDE
If the unit does not perform as expected, check the following table.
A
d
TP-VS485
CASSETTE RECORDER
GRABADOR DE CASETES
OPERATING INSTRUCTIONS
INSTRUCCIONES DE MANEJO
MODE D’EMPLOI
B
C
DC 3 V
AC-D302
D
G
FE
H
R6 (AA) × 2
8A-HTA-901-01
000605AYO-O9
Printed in Indonesia
Battery
Manganese (R6P) batteries
Alkaline (LR6) batteries
EIAJ Recording
Approx. 5 hrs.
Approx. 19 hrs.
EIAJ 10 mW
Approx. 4 hrs.
Approx. 15 hrs.
OWNER’S RECORD
For your convenience, record the model number and serial number (you will find
it in the cassette holder of your set) in the space provided below. Please refer to
them when you contact your AIWA dealer in case of difficulty.
Model No.
Serial No.
Symptoms
Tape does not move.
Tape transport is unstable.
There is no sound.
The sound is too low or
distorted.
The playback speed is
not correct.
Recording cannot be done.
Tape stops during recording.
Causes
• The batteries are worn out.
• The unit is in pause mode.
• There is slack in the tape.
• The pinchroller and capstan are dirty.
• The tape is damaged.
• The volume control is turned down completely.
• The earphone is not connected firmly when
listening with the earphone.
• The playback head is dirty.
• The batteries are worn out.
• The PLAYBACK SPEED control is not set to
center position.
• The erasure prevention tab on the recording side
of the cassette has been removed.
• Set the V-SENSOR switch to OFF when not
using the V-SENSOR function.
AA (R6) × 2
ab
PRÉCAUTIONS
Pour maintenir une bonne performance
• N’ utilisez pas l’unité dans des places éxtrêmmement chaudes, froides,
poussiérreuses ou humides. En particulier ne pas abandonner l’unité:
• dans un endroit trés himide comme la salle de bain.
• prés d’un chauffage.
• dansunendroitexposéàdesrayonssolaires(ex,dansunevoiture,oùpourrait
exister une hausse de tempêrature considérable)
• Gardez les cassettes, les cartes magnétiques et autres matériels
magniétiquement enregistrés loin du haut-parleur car les informations
enregistrées peuvent être éffacées ou un bruit peut survenir sur les cassettes.
• N’ouvrezpaslesupportdelacassettependantle play,enregistrement, éxpédition
ou rebobinage rapides.
SOURCES D’ÉNÉRGIE
Utilisez des batteries de cellules sêches →A
Inserrez deux batteries dimension AA (R6) en mettant les signes 0et 9
correctement alignés.
Si le couvert du compartiment des batteries ne se ferme pas →B-a
Pour enlever les batteries →B-b
Remplacement des Batteries
Remplacez les batteries quand l’indicateur des OPE/ BATT/ REC devient faible,
la vitesse de la cassette ralentit, l a volûme diminue ou que le son devient tordu
pendant le fonctionnement.
Vie de la batterie
Batterie Enregistrement EIAJ EIAJ 10 mW
Maganese (R6P) batteries Approx. 5 hrs Approx. 4 hrs
Alkaline (LR6) batteries Approx. 19 hrs Approx. 15 hrs
Remarques à propos des batteries de cellules séches
• Assurez vous que les signes 0et 9sont corréctement alignés.
• N’ utilisez pas de différents types de batteries, ou une vieille batterie avec une
nouvelle.
• Ne jamais recharger les batteries, les chauffer, les imbiber dans l’eau ou les
enlever.
• Enlevez les batteries si l’unité n’est pas utilisé pendant longtemps.
• Si un liquide se dégage des batteries, essuyez bien pour l’enlever.
Utilisation avec AC courant de maison →C
Contactez le plus proche service personnel Aiwa et achetez un adapteur Aiwa
AC-D302.
Connectez l’ adapteur AC
1au plot DC 3 V
2au prise de courant
PRÉPARATION
Attacher la ceinture de la main →D
Cassettes utilisables
Utilisez seulement les cassettes de type I(normales).
Mou de la cassette →E
Réparez toute cassette, dont un mou de bande à l’aide d’un crayon ou autres
outils pareils avant utilisation. Ainsi cassettes peuvent être détruites ou bloquées
dans le mechanisme.
Cassettes de 100 minutes ou plus
Celles ci sont éxtrêmmement délicates et façiles à se déformer ou à se détruire.
Elles ne sont pas recommandées.
Pour empêcher tout éffacement accidental →F
Cassez le tabulateur aprés enregistrement avec un tournevise ou autres outils
aigus.
aFace A
bTabulateur de face A
Pour enregistrer sur une cassette sans tabulateur →G
Couvrez les ouvertures du tabulateur avec une bande de cellophane.
cLa bande de cellophane
Écouter à l’aide des écouteurs
Connectez des écouteurs optionnelles (3,5 ø mini-prise) au plot EARPHONE.
• Le son ne sort pas du haut-parleur encastré quand les écouteurs sont
connéctées.
• Pourmodifier le son que vous enregistrer,utilisez les écouteurs. Vousnepouvez
pas modifier le son entrain d’enregistrement à travers le haut parleur.
MAINTENANCE
Nettoyer la tête et le circuit de la cassette →H
Aprés chaque 10 heures d’utilisation, néttoyez la tête et le circuit de la cassette à
l’aide d’une cassette de nettoyage des têtes ou d’un tampon de cotton humidifié
par un fluide néttoyant ou alcool denaturé. (Ces outils de néttoyage sont
disponibles dans le commerce.)
Pendant le nettoyage avec du cotton a, néttoyer la tête de l’enregistrement /play
back b, la tête de l’effacement c, pinchroller d, et cabistan e.
Remarque
Aprés avoir nettoyé la tête ou le circuit avec une cassette de néttoyage des têtes
ou avec du cotton humidifié, attendez j’usqu’a ce les parties nettoyées soient
bien sêches avant d’inserrer les cassettes.
Nettoyer le cabinet
Utilisez du tissu lis légérement humidifié avec une solution détérgente douce. N’
utilisez pas de solvants tels que l’alcool, le benzine ou le diluant.
CARACTERISTIQUES
Système de piste 2 pistes 1 canal, monaural
Réponses de fréquences 250 – 8.000 Hz EIAJ
Microphone Microphonede condenseur éléctret (monaural)
Sortie maximum 300 mW (EIAJ/DC)
Entrée du plot Plot EXT MIC (mini-plot monoral ) (1)
Sortie du plot Plot EARPHONE (mini-plot monoral) (1)
Autre plot Plot DC 3 V
Haut-parleur Diamêtre 50 mm, 8 ohms
Systéme d’enregistrement DC bias
Systéme d’éffacement Effaceur magnétique
Sources d’énérgie DC 3 V utilisant deux batteries sêches
dimensions AA (R6)
AC courant alternatif de maison utilisant un
adapteur AC Aiwa AC-D302
Vie de batterie Voire “Vie de batterie” la dessus.
Dimensions éxtérieures maximales
111,7 (W) ×84,3 (H) ×33,6 (D) mm
(hors parties saillantes et touches)
Poids Approx. 152 g (batteries exclus)
Accéssoires Ceinture de main (1)
Caractéristiques et forme éxterieur peuvent être changées sans avertir
préalablement.
COPYRIGHT
Veuillez vérifier les lois de copyright reliées aux enregistrements des disques,
radios ou cassettes éxterieures au pays danslequel la machine est utilisée.
GUIDE DES TROUBLES DE FONCTIONNEMENT
Si l’unité ne marche pas comme il faut, veuillez vérifier le tableau suivant.
Symptômes Causes
La cassette ne marche pas. • Les batteries sont vides.
• L’unité est en mode de pause.
Transport de la cassette • Il ya un mou de bande.
est instable. • Le pinchroller et le cabistan sont sales.
• La cassette est détruite.
Pas de son. • La commande de la volûme est
complétement dirigée vers le bas.
• Les écouteurs ne sont pas connectées
commeil faut si vous utilisez des écouteurs.
Le son est trés bas ou tordu. • La tête du playback est sale.
• Les batteries sont vides.
La vitesse du playback • La commande PLAYBACK SPEED n’est
n’est pas corrécte. pas placée au centre.
Enrgistrement non faisable. • Le tabulateur de prévention contre
l’éffacement a étè enlevé.
Arrêts de cassettes au moment • Mettez le swich V-SENSOR en position
de l’enregistrement. OFF quand vous n’êtes pas entrain
d’utiliser la fonction V-SENSOR.
PRECAUCIONES
Para mantener un buen funcionamiento
• No utilize la unidad en lugares extremamente calurosos, frios, polvorientos o
húmedos. En particular no mantenga la unidad:
• en un area de alta humedad como un baño
• cerca de un calefactor
• en un area expuesta directamente a la luz solar (p.e., Dentro de un auto
estacionado,dondepuede haber un considerable aumento en la temperatura)
• Mantenga cassetes, tarjetas magnéticas y otros materiales magnéticamente
grabadoslejos de los parlantes ya que la informacióngrabadapuede ser borrada
o pueden producirse ruidos en los cassetes.
• No abra el compartimiento de cassetes durante la reproducción, grabación,
avance rápido o rebobinado.
FUENTES DE PODER
Utilización con pilas secas →A
Inserte dos pilas tamaño AA(R6) con las marcas 0y 9propiamente alineadas.
Si la cubierta del compartimiento de las pilas se desprende →B-a
Para retirar las pilas →B-b
Reemplazo de las pilas
Reemplace las pilas cuando el indicador OPE/BATT/REC se vuelva débil, la
velocidad del cassete se vuelva lenta, el volumen disminuya o el sonido se
distorcione durante la operación.
Duración de las pilas
Tipo de Pila Grabación EIAJ EIAJ 10 mW
Pilas de Manganeso (R6P) Aprox. 5 hrs Aprox. 4 hrs
Pilas Alkalina(LR6) Aprox. 19 hrs Aprox. 15 hrs
Notas acerca de las pilas secas
• Asegúrese de que las marcas 0y 9estén correctamente alineadas.
• No mezcle distintos tipos de pilas, o pilas viejas con pilas nuevas.
• Nunca recargue, caliente, empape con agua, o desensamble las pilas.
• Retire las pilas si la unidad no va a ser utilizada por un tiempo prolongado.
• Si se derrama líquido de las pilas, limpie completamente.
Utilización con corriente casera AC →C
Contacte el personal de servicio AIWA más cercano y adquiera el adaptadorAC
AIWAAC-D302.
Conecte el adaptador AC
1a el zócalo de DC 3 V
2a la toma de corriente en la pared
PREPARACIÓN
Colocación de la correa →D
Cassetes utilizables
Use sólo cassetes tipo I(normal).
Cinta floja →E
Elimine cualquier punto flojo en la cinta con un lápiz o una herramienta similar
antes de usar. La cinta floja puede romperse o enredarse en el mecanismo.
Cassetes de 100 o más minutos
Estos son extremamente delgados y facilmente deformables o dañables. No son
recomendados.
Para prevenir el borrado accidental →F
Retire las lengüetas plásticas en el cassete despues de su grabación, con un
desatornillador u otra herramienta puntiaguda.
aLado A
bLengüeta para el lado A
Para grabar en un cassete sin lengüetas →G
Cubra las aberturas de las lengüetas con cinta adhesiva.
cCinta adhesiva
Audición con audífonos
Conecte los audífonos opcionales (3,5 ø mini-conector) a el zócalo EARPHONE
(Audífonos).
• El sonido no es emitido desde los parlantes internos cuando el audífono está
conectado.
• Para monitorear el sonido que se está grabando, use los audífonos. No se
puede monitorear el sonido que se está grabando actualmente a travez de los
parlantes.
MANTENCIÓN
Para limpiar el cabezal y las pistas de la cinta →H
Luegode10horas de uso, limpie el cabezal y las pistas de la cinta con un cassete
limpia cabezales o un bastoncillo de algodón empapado en fluido de limpieza.
(Estos son disponibles comercialmente.)
Al limpiar con un bastoncillo de algodón a, limpie el cabezal de grabado/
redroducción b, cabezal de borrado c, Rodillo d, y eje de transmisión e.
Nota
Luegode limpiar el cabezal y las pistas de la cinta conuncassetelimpia cabezales
de líquido o un bastoncillo empapado, espere hasta que las piezas estén
completamente secas antes de insertar cualquier cassete.
Para limpiar el exterior de la grabadora
Useuntraposuaveempapadoligeramenteconunasolucióndedetergentedébil.
No use disolventes fuertes como alcohol, benzeno o diluyente.
ESPECIFICACIONES
Sistema de pista 2 pistas 1 canal, monoaureal
Respuesta de frecuencia 250 – 8.000 Hz EIAJ
Micrófono Micrófono condensador eléctrico (Monoaureal)
Salida máxima 300 mW (EIAJ/DC)
Zócalo de entrada Zócalo EXT MIC (micrófono externo) (mini-zócalo
monoaureal) (1)
Zócalo de salida Zócalo EARPHONE (audífono) (mini-zócalo
monoaureal) (1)
Zócalo de la fuente Zócalo de DC 3 V
Parlante Diámetro 50 mm, 8 ohms
Sistema de grabado DC bias
Sistema de borrado Borrado magnético
Fuentes de poder DC 3 V usando 2 pilas tamaño AA(R6) pilas secas
Corriente casera AC usando el adaptadorAIWA
AC-D302
Duración de las pilas Vea “Duración de las pilas” arriba.
Dimensiones externas máximas
111,7 (Ancho) ×84,3 (Alto) ×33,6 (Fondo) mm
(sin incluir los controles ni las piezas salientes)
Peso App. 152 g (excluyendo las pilas)
Accesorio Correa (1)
Especificaciones y apariencia externa están sujetos a cambios sin previo aviso.
DERECHO DE AUTOR
Por favor revise las leyes acerca de los derechos de autor relacionada con la
grabaciónde discos, radio o cassetes para el pais en el cuál está siendo usada la
máquina.
GUÍA DE AVERÍAS
Si la unidad no funciona como se espera, revise la siguiente tabla.
Síntomas Causas
La cinta no se mueve. • Las pilas se acabaron.
• La unidad está en modo pausa.
La transportación de la cinta • La cinta está floja.
es inestable. • El rodillo y el eje de transmisión están
sucios.
• La cinta está dañada.
No hay sonido. • El control de volumen está reducido al
máximo.
• Los audífonos no están conectados
firmemente cuando se escucha con
audífonos.
El sonido es muy bajo o • El cabezal de reproducción está sucio.
distorsionado. • Las pilas se acabaron.
La velocidad de reproducción • El control PLAYBACK SPEED (velocidad
no es correcta. de reproducción) no está en la posición
central.
No se puede grabar. • La lengüeta de prevención de borrado en
el lado de grabación del cassete ha sido
removida.
La cinta se detiene durante • Ajuste el V-SENSOR a OFF (apagado)
la grabación. cuando se este usando la función V-
SENSOR.

TP-VS485 (YU) ESF Page 2
TP-VS485 (YU) ESF Page
ENGLISH FRANÇAISESPAÑOL

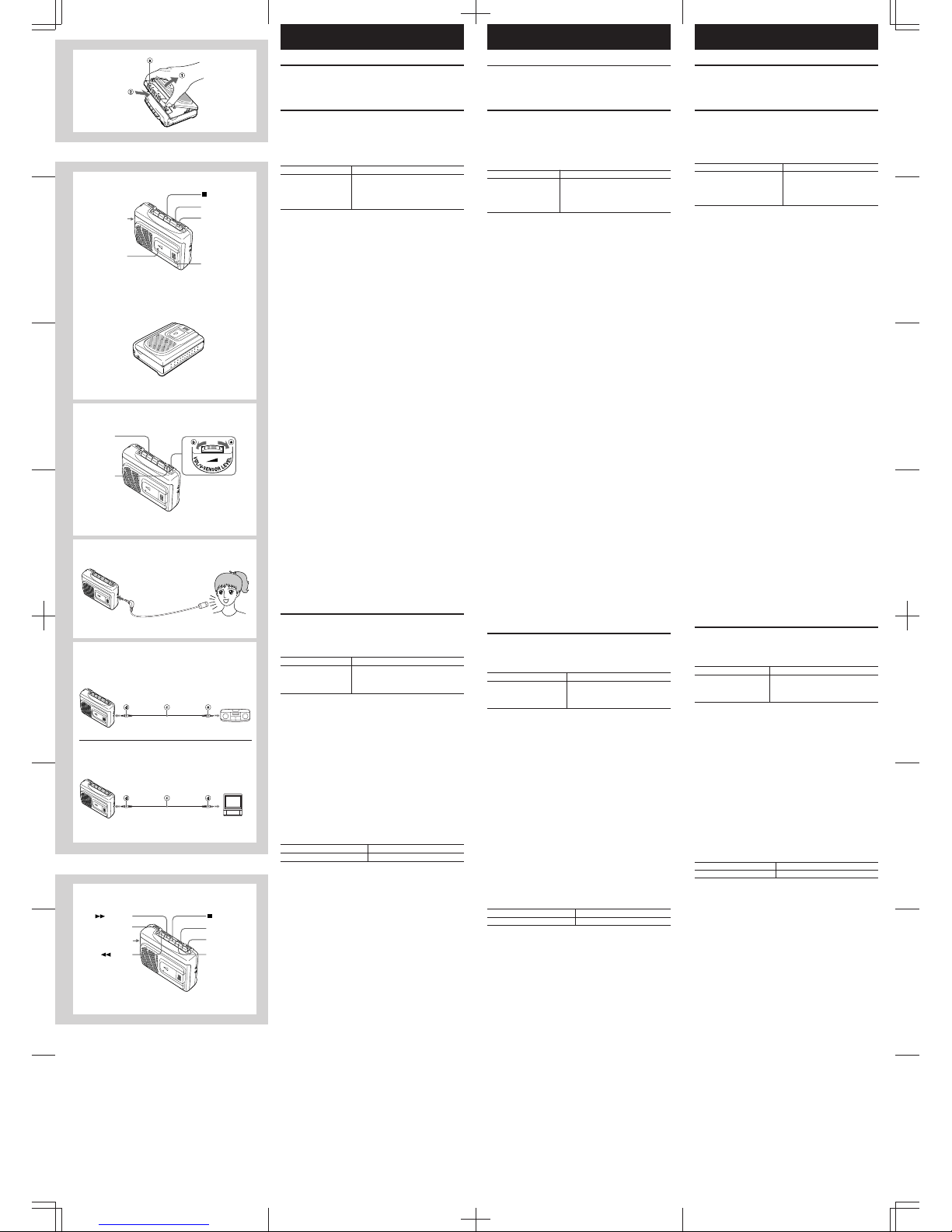

INSERTING A CASSETTE →I
Insert a cassette with the recording/playback side afacing the cassette holder.
RECORDING FROM THE BUILT-IN
MICROPHONE →J
1 Insert a cassette.
2 Orient the built-in microphone to the sound source.
3 Press the wREC button to start recording.
The jPLAY button is depressed simultaneously and the OPE/BATT/REC
indicator lights. The indicator lights and goes out according to the voice input.
Basic operation
• ThePAUSEswitch is released automatically when thesSTOPbuttonis pressed.
When the end of the tape is reached during recording
The tape stops automatically.
When using the unit on the desk → K
Place it as illustrated during recording to reduce the noise.
To record only the sound louder than the preset sound
level → L
Recording will start when the unit detects sound above a certain preset level. If
the unit does not detect the sound for about 4 seconds, recording will pause.
This prevents tape waste and empty recording.
1 Set the V-SENSOR switch to ON.
2 Adjust the sensor level.
Turn the VOL/V-SENSOR LEVEL control in the direction of ato increase the
sensor level. Even relatively quiet sounds will be recorded.
Turn the VOL/V-SENSOR LEVEL control in the direction of bto lower the
sensorlevel. General background noise will not be recorded, and only relatively
loud sounds will be recorded.
3 Press the wREC button to start recording.
Sensor level adjustment
The ideal sensor level varies according to the loudness of the source sound.
Experimentwith the sensor level in advance to determine the optimum level before
you start an important recording. Usually set the VOL/V-SENSOR LEVEL control
to 4 to 6 first, then adjust it according to surrounding conditions.
Note
When the recording resumes after sound detection, the very first sounds may not
be recorded.
Recording from an external microphone → M
To record sound with more clarity, use an optional external microphone.
Connect the microphone to the EXT. MIC jack and set the microphone near the
soundsource.
Note
Keep the microphone away from the speaker to avoid a howling noise.
To record from another unit →N
Connect the other unit to the EXT. MIC jack of this unit, using the appropriate
connecting cords.
aTo connect to stereo source equipment
bTo connect to monaural source equipment
cAttenuation cable
dMonaural mini-plug
eStereo mini-plug
Note
• The connecting cords may vary according to the type of source equipment.
Before connecting a unit, read the operating instructions of the connected unit.
• If the volume setting of the source equipment is too high, the recorded sound
may be noisy or distorted. Be sure to set the volume of the source equipment to
a moderate level.
PLAYBACK → O
1 Insert a cassette.
2 Press the jPLAY button.
3 Adjust the volume.
Basic operation
• ThePAUSEswitch is released automatically when thesSTOPbuttonis pressed.
When the end of the tape is reached during playback
The tape stops automatically.
To find the section you want to listen to
To fast forward/rewind
To fast forward: Press the fFF/CUE button during stop mode.
To rewind: Press the gREW/REV button during stop mode.
Press the sSTOP button at the desired point. If the tape winds to the end, the
tape stops but the fFF/CUE or gREW/REV button is not released. Press
the sSTOP button to release it.
To search while monitoring high-speed sound
Keep the fFF/CUE or gREW/REV button pressed during playback by
monitoring the sound. When you reach the desired point, release the button to
start playback.
To increase or decrease the playback speed
You can change the playback speed with the PLAYBACK SPEED control.
Turn the PLAYBACK SPEED control as follows.
After listening, set the PLAYBACK SPEED control to the center position for
playback at normal speed.
I
1
3
2
O
3
2
PLAYBACK
SPEED
FF/CUE
REW/REV STOP
PAUSE
1
J
3
2
OPE/BATT/REC
STOP
PAUSE
1
K
b
N
a
EXT. MIC
EXT. MIC PHONES
EXT. MIC EARPHONE
To stop recording
To pause recording Press the sSTOP button. Set the PAUSE switch in the direction of the
arrow (U). The OPE/BATT/REC indicator
lights.
To resume recording, set the switch in the
opposite direction.
To stop playback
To pause playback Press the sSTOP button. Set the PAUSE switch in the direction of the
arrow(U).
To resume playback, set the switch in the
opposite direction.
Turn to FAST.
Turn to SLOW.
To increase the speed
To decrease the speed
L
M
INSERRER UNE CASSETTE →I
Inserrez une cassette en mettant la face de l’enregistrement/ playback afaceau
support de la cassette.
ENREGISTRER DU MICROPHONE
ENCASTRÉ →J
1 Inserrerz une cassette.
2 Orientez le michrophone encastré vers la source du son.
3 Pressez le bouton ww
ww
wREC pour commencer à enregistrer.
Le bouton jPLAY est préssé simultanément et le OPE/ BATT/ REC indicateur
s’allûme. L’indicateur s’allume et s’éteind suivant le son capté.
Operation de base
Arrêter l’enregistrement Pressez le bouton sSTOP.
Mettre en pause l’enregistrement Mettez le switch PAUSE dirigé vers la
directiondelaflêche(U).L’indicateur
OPE/BATT/REC s’allûme.
Pourreprendre l’enregistrement ,mettez
le bouton vers la direction opposée.
• Le switch PAUSE est automatiquement libéré quand le bouton sSTOP est
pressè.
Quand la fin de la cassette est atteinte au moment de
l’enregistrement
La cassette s’arrête automatiquement.
Quand vous utilisez l’unité sur un bureau →K
Placez la comme illustré durant l’enregistrement pour réduire le bruit.
Enregistrer qu’un son plus élevé que prevu lors de la
concéption →L
L’enregistrement commence quand l’unité détécte des bruits plus hauts qu’un
certainniveau bien détérminé. Si l’unité ne détécte pas le son durant 4 secondes,
l’enregistrement s’arrête. Cela empêche le gaspillage des cassettes et
l’enregistrement à vide.
1 Mettez le switch V-SENSOR sur ON.
2 Réglez le niveau du détécteur.
Orientez la commande de VOL/V-SENSOR LEVEL à la direction de apour
enlever le niveau du détécteur. Mêmes les sons relativement légers sont
enregistrés.
Orientez la commande de VOL/V-SENSOR LEVEL à la direction de bpour
diminuer le niveau du détécteur. Le bruit de fond ne sera pas enregistré et
seulement les sons élevés le sont.
3 Pressez le bouton ww
ww
wREC pour commencer a enregistrer.
Réglage du niveau du détécteur
Le réglage ideal du niveau du détecteur varie selon le niveau du source de son.
Vérifiezle niveau du détecteur pour déterminer le niveauutileavant de commencer
un enregistrement important. Il vaut mieux mettre la commande du VOL/V-
SENSOR LEVEL entre 4 et 6 puis la régler selons les conditions autour.
Remarque
Quandl’enregistrementcontinueaprés la détéction du son, les sons tout au début
risquent de ne pas étre enregistrés.
Enregistrer d’un microphone éxterne →M
Pour enregistrer du son plus claire, utilisez un microphone éxterne optrionnel.
Connectez le microphone au plot EXT. MIC et mettez le prés de la source du son.
Remarque
Laissez le microphone un peu loin du haut-parleur pour éviter les bruits de
hurlement.
Enregistrer d’une autre unité éxterne →N
Connéctez l’autre unité au plot EXT. MIC de cette unité, utilisant les cordes de
liages appropriées.
aPour connécter à un équipement de source stéréo
bPour connecter à un équipement de source monaural
cCable d’atténuation
dMini-prise monaural
eMini-prise stéréo
Remarque
• Lescordes de connéction peuvent varier selon letype de l’équipement de source.
Avant de connécter une unité, lisez ses instructions de fonctionnement.
• Si la volûme de l’équipement de source est trés élevée, le son enregistré peut
être bruyant ou tordu. Assurez vous que la volûme de l’équipement de source
est au niveau moyen.
PLAYBACK →O
1 Inserrez une cassette.
2 Préssez le bouton jPLAY.
3 Réglez la volûme.
Opération de base
Arrêter le playback Préssez le bouton sSTOP.
Mêtre en pause le playback Orientez le swich PAUSE vers le sens de la
flêche (U).
Pourreprendre le playback orientez le switch
vers le sens opposé.
• Le switch PAUSE est libéré automatiquement quand le bouton sSTOP est
préssé.
Quand la fin de la cassette est atteinte durant le playback
Elle s’arrête automatiquement.
Trouver la séction que vous voulez écouter
Accélérer l’éxpédition/le rebobinage
Pouraccélererl’éxpédition:PressezleboutonfFF/CUE au moment de l’arrêt.
Pour rebobiner: Pressez le bouton gREW/REV au moment de l’arrêt.
Pressezle bouton sSTOP aupointdesiré. Si la cassette est totalement rebobinée
ou expediée, elle s’arrête mais le bouton fFF/CUE ou gREW/REV n’est
pas libéré. Pressez le bouton sSTOP pour le libérer.
Chercher en mettent le son à vitesse élevée
Laissezle bouton fFF/CUE ougREW/REVappuyé au moment duplayback.
Quandvous arrivez au point desiré, libérez le boutonpourcommencer le playback.
Augmenter ou diminuer la vitesse du playback
Vous pouvez changer la vitesse du playback avec la commande PLAYBACK
SPEED.
Orientez la commande PLAYBACK SPEED comme suit.
Pour augmenter la vitesse Orientez vers FAST.
Pour diminuer la vitesse Orientez vers SLOW.
Apres avoir écouté, mettez la commande PLAYBACK SPEED en position
centrale pour une vitesse normale du playback.
INSERCIÓN DE UN CASSETE →I
Inserteuncasseteconelladoade grabación/borrado dirijido hacia la cassetera.
GRABACIÓN DESDE EL MICRÓFONO
INTERNO →J
1 Inserte un cassete.
2 Dirija el micrófono interno hacia la fuente de sonido.
3 Presione el botón de grabación wREC para comenzar la grabación.
Elbotón jPLAYes presionado simultáneamente y los indicadores de luz OPE/
BATT/REC se encenderán. Los indicadores de luz se apagan de acuerdo a la
voz de entrada.
Operación básica
Para detener la grabación Presione el botón sSTOP.
Para pausar la grabación Ajuste el conmutador de PAUSEenladirección
de la flecha (U). El indicador OPE/BATT/
REC se encenderá.
Para continuar la grabación, ajuste el
conmutador en la dirección opuesta.
• El conmutador de PAUSE es liberado automáticamente cuando el botón sSTOP
es presionado.
Al llegar al final de la cinta durante la grabación
La cinta se detiene automáticamente.
Al usar la unidad en el escritorio →K
Localize la unidad como se ilustra en grabación para reducir ruido.
Para grabar sólo el sonido más fuerte al nivel de sonido
preajustado →L
La grabación comenzará cuando la unidad detecte sonido por sobre un cierto
nivelpreajustado. Si la unidad no detecta sonido durante 4 segundos, lagrabación
será pausada. Esto previene el malgasto de la cinta y grabaciones en blanco.
1 Ajuste el conmutador V-SENSOR a ON (encendido).
2 Ajuste el nivel del sensor.
Mueva el control de VOL/V-SENSOR LEVEL en la dirección de apara
incrementarel nivel del sensor.Incluso sonidos relativamente bajos en volumen
serán grabados.
Mueva el control de VOL/V-SENSOR LEVEL en la dirección de bparadisminuir
el nivel del sensor. Ruido de fondo en general no será grabado, y sólo sonidos
relativamente altos en volumen serán grabados.
3 Presione el botón wREC (Grabación) para comenzar la grabación.
Ajuste del nivel del sensor
El nivel ideal del sensor varia de acuerdo a el volumen de la fuente de sonido.
Experimente con el nivel del sensor con anterioridad para determinar el nivel
óptimoantes de comenzar una grabación importante. Usualmente ajuste el control
de VOL/V-SENSOR LEVELde 4 a 6 al principio, luego cambie de acuerdo a las
condiciones circundantes.
Nota
Cuando la grabación continúa luego de detectar sonido, los primeros sonidos
pueden no ser grabados.
Grabación desde un micrófono externo →M
Para grabar con más claridad, use un micrófono opcional externo.
Conecteelmicrófono al zócalo EXT. MIC(micrófonoexterno)y dirija el micrófono
hacia la fuente de sonido.
Nota
Mantenga el microfono lejos del parlante para prevenir ruidos agudos.
Para grabar desde otra unidad →N
Conecte la otra unidad al zócalo EXT. MIC (micrófono externo) de esta unidad,
usando los cables de conección apropiados.
aPara conectar a un equipo estéreo
bPara conectar a un equipo monoaureal
cCable de atenuación
dMini-conector monoaureal
eMini-conector estéreo
Nota
• Los cables de conección pueden variar de acuerdo al tipo de equipo fuente.
Antes de conectar a la unidad, lea las instrucciones de la unidad a conectar.
• Sielajustedelvolumendel equipo fuente es muy alto, el sonido grabado puede
ser ruidoso o distorsionado. Asegúrese de ajustar el volumen del equipo fuente
a un nivel moderado.
REPRODUCCIÓN →O
1 Inserte un cassete.
2 Presione el botón jj
jj
jPLAY (Reproducción).
3 Ajuste el volumen.
Operación Básica
Para detener la reproducción Presione el botón sSTOP.
Para pausar la reproducción Ajuste el conmutador de PAUSE en la
dirección de la flecha (U).
Para continuar la reproducción, ajuste el
conmutador en la dirección opuesta.
• El conmutador de PAUSE es liberado automáticamente cuando el botón sSTOP
es presionado.
Al llegar al final de la cinta durante la reproducción
La cinta se detiene automáticamente.
Para encontrar la sección que desea escuchar
Para avance rápido/Rebobinado
Para avance rápido: Presione el botón fFF/CUE (avance rápido/búsqueda)
durante el modo stop.
Para Rebobinado: Presione el botón gREW/REV (rebobinado/búsqueda)
durante el modo stop.
Presione el botón sSTOP en la sección deseada. Si la cinta llega hasta el final,
la cinta se detendrá pero el botón fFF/CUE (avance rápido/búsqueda) o
gREW/REV (rebobinado/búsqueda) no son liberados. Presione el botón
sSTOP para liberar.
Para buscar mientras se monitorea un sonido a alta velocidad
Mantenga el botón fFF/CUE (avance rápido/búsqueda) o gREW/REV
(rebobinado/búsqueda)presionado durante la reproducción mientras se monitorea
el sonido. Cuando llegue a la sección deseada, libere el botón para comenzar la
reproducción.
Para incrementar o disminuir la velocidad de
reproducción
Se puede cambiar la velocidad de reproducción mediante el control PLAYBACK
SPEED (velocidad de reproducción).
Gire el control PLAYBACK SPEED (velocidad de reproducción) como sigue.
Para incrementar la velocidad Gire a FAST(Rápido).
Para disminuir la velocidad Gire a SLOW (Lento).
Luego de la audición, ajuste el control PLAYBACK SPEED (velocidad de
reproducción) a la posición central para reproducir en una velocidad normal.
