Aiwa XR-M500 User manual

SERVICE MANUAL
DATA
BASIC TAPE MECHANISM : 2ZM-1 YR9NF
BASIC CD MECHANISM : 3ZG-3 YE3NC
COMPACT DISC
STEREO SYSTEM
XR-M500
XR-M501
S/M Code No. 09-006-345-8T1
K(S)
EZ(S)
SIMPLE
• Replace this Service Manual with ”Revision Publishing” when it is issued.

ELECTRICAL MAIN PARTS LIST - 1
NOTE: The characters in the suffix column indicate the part usage.
100K(S) ................XX..................................A...................
501EZ(S) ...............XX...................................B..................
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 232 87-010-178-080 CHIP CAP 1000P AB..................
C 161 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 205 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 243 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 828 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 821 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 824 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 825 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 826 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 827 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 829 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 830 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 831 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 351 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 352 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 353 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 354 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 901 87-010-264-040 CAP,E 100-10 5L AB..................
C 902 87-010-264-040 CAP,E 100-10 5L AB..................
C 203 87-010-313-080 CAP, CHIP 18P AB..................
C 201 87-010-316-080 C-CAP,S 33P-50 CH AB..................
C 162 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 801 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 802 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 861 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 301 87-010-374-040 CAP,E 47-10 AB..................
C 371 87-010-379-040 CAP,E 22-16 M SME AB..................
C 372 87-010-379-040 CAP,E 22-16 M SME AB..................
C 231 87-010-415-040 CAP,E 10-50 5L AB..................
C 241 87-012-358-080 C-CAP,S 0.47-10 F Z AB..................
C 246 87-012-393-080 C-CAP,S 0.22-16 R K AB..................
C 250 87-015-883-080 CHIP CAPACITOR, 0.022 (D) AB..................
C 204 87-018-209-080 CAP, CER 0.1-50V AB..................
C 206 87-018-209-080 CAP, CER 0.1-50V AB..................
C 207 87-018-209-080 CAP, CER 0.1-50V AB..................
D 364 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 371 87-020-465-080 DIODE,1SS133 (110MA) A...................
D 372 87-020-465-080 DIODE,1SS133 (110MA) .B..................
D 385 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 386 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 461 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 150 87-020-465-080 DIODE,1SS133 (110MA) AB..................
R 901 87-020-465-080 DIODE,1SS133 (110MA) AB..................
R 902 87-020-465-080 DIODE,1SS133 (110MA) AB..................
Q 149 87-026-580-080 C-TR,DTA123JK AB..................
Q 150 87-026-580-080 C-TR,DTA123JK AB..................
Q 809 87-026-580-080 C-TR,DTA123JK AB..................
Q 810 87-026-580-080 C-TR,DTA123JK AB..................
IC 821 87-070-289-040 IC,BU 2092F AB..................
CN 101 87-099-720-010 CONN,30P TYK-B(P) AB..................
C 373 87-A12-078-040 CAP,E 47-35 SMG AB..................
IC 161 87-A21-021-040 C-IC,BU2099FV AB..................
IC 231 87-A21-573-010 IC,SPS-448-1-E AB..................
Q 303 87-A30-047-080 TR,CSD655E AB..................
Q 304 87-A30-047-080 TR,CSD655E AB..................
Q 157 87-A30-073-080 C-TR,RT1N 141C AB..................
Q 462 87-A30-073-080 C-TR,RT1N 141C AB..................
Q 801 87-A30-075-080 C-TR,2SA1235F AB..................
Q 802 87-A30-075-080 C-TR,2SA1235F AB..................
Q 803 87-A30-075-080 C-TR,2SA1235F AB..................
Q 861 87-A30-075-080 C-TR,2SA1235F AB..................
Q 240 87-A30-076-080 C-TR,2SC3052F AB..................
Q 371 87-A30-076-080 C-TR,2SC3052F AB..................
Q 804 87-A30-076-080 C-TR,2SC3052F AB..................
Q 805 87-A30-076-080 C-TR,2SC3052F AB..................
Q 862 87-A30-076-080 C-TR,2SC3052F AB..................
Q 463 87-A30-084-080 TR,CSB1058B AB..................
Q 158 87-A30-087-080 C-FET,2SK2158 AB..................
Q 201 87-A30-087-080 C-FET,2SK2158 AB..................
Q 461 87-A30-159-080 C-TR,KTA1298Y AB..................
Q 301 87-A30-240-080 TR,CSA1585BC AB..................
Q 302 87-A30-240-080 TR,CSA1585BC AB..................
D 245 87-A40-269-080 C-DIODE,MC2836 AB..................
D 380 87-A40-269-080 C-DIODE,MC2836 AB..................
D 381 87-A40-269-080 C-DIODE,MC2836 AB..................
D 382 87-A40-269-080 C-DIODE,MC2836 AB..................
D 383 87-A40-269-080 C-DIODE,MC2836 AB..................
D 384 87-A40-269-080 C-DIODE,MC2836 AB..................
D 101 87-A40-270-080 C-DIODE,MC2838 AB..................
D 102 87-A40-270-080 C-DIODE,MC2838 AB..................
D 244 87-A40-270-080 C-DIODE,MC2838 AB..................
D 103 87-A40-270-080 C-DIODE,MC2838 .B..................
D 104 87-A40-270-080 C-DIODE,MC2838 .B..................
D 151 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
D 152 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
D 153 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

ELECTRICAL MAIN PARTS LIST - 2
D 154 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
D 155 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
D 156 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
D 831 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................
D 832 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................
D 833 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................
D 834 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................
D 835 87-A40-496-040 LED,SLR-342MCT31 GRN AB..................
D 161 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 162 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 163 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB AB..................
L 201 87-A50-333-010 COIL,OSC 9.43MHZ AB..................
CN 801 87-A60-619-010 CONN,2P V 2MM JMT ....................
CN 804 87-A60-620-010 CONN,3P V 2MM JMT AB..................
CN 801 87-A60-621-010 CONN,4P V 2MM JMT AB..................
CN 302 87-A60-625-010 CONN,8P V 2MM JMT AB..................
CN 303 87-A60-672-010 CONN,8P H 2MM JMT AB..................
CN 103 87-A61-277-010 CONN,10P V 52806 AB..................
S 301 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 302 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 303 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 304 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 305 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 306 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 307 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 310 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 311 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 312 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 309 87-A90-095-080 SW,TACT EVQ11G04M .B..................
S 801 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 802 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 803 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 804 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 806 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 809 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 810 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 861 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 862 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 863 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 864 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 865 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 866 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 901 87-A90-117-010 SW,PUSH 1-1-1 MPU103 AB..................
S 902 87-A90-117-010 SW,PUSH 1-1-1 MPU103 AB..................
S 903 87-A90-117-010 SW,PUSH 1-1-1 MPU103 AB..................
S 904 87-A90-117-010 SW,PUSH 1-1-1 MPU103 AB..................
S 352 87-A91-687-010 SW,RTRY RE012102PV-VOL AB..................
SW 351 87-A91-753-010 SW,RTRY EC12E12504-JOG AB..................
X 201 87-XMN-602-010 VIB,PIEZO PKM13EPY AB..................
CNA 401 88-802-092-420 CONN ASSY,9P AB..................
IC 201 8A-CJ4-601-010 C-IC,LC876572V-XXXX:ACJ-4 AB..................
FL 301 8A-CJ4-604-010 FL,13-ST-44GNK ACJ-4 AB..................
C 242 8A-CJ4-635-010 CAP,E 470-10 SRG3.5PITCH AB..................
CNA 303 8A-CJ4-641-010 CONN ASSY,7P H SW AB..................
CNA 801 8A-CJ4-642-010 CONN ASSY,4P V FACE A AB..................
CNA 901 8A-CJ4-646-010 CONN ASSY,2P V SW-2 AB..................
CNA 304 8A-CJ4-649-010 CONN ASSY,4P V FR AB..................
CNA 801 8A-CJ4-650-010 CONN ASSY,2P V FACE A ....................
CNA 302 8A-CL4-642-010 CONN ASSY,8P H PANEL AB..................
CNA 804 8A-CL4-644-010 CONN ASSY,3P V FACE C AB..................
L 201 87-003-383-010 COIL,1UH-S AB..................
L 202 87-003-383-010 COIL,1UH-S AB..................
C 209 87-010-178-080 CHIP CAP 1000P AB..................
C 210 87-010-178-080 CHIP CAP 1000P AB..................
C 217 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 218 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 283 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 284 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 221 87-010-186-080 CAP,CHIP 4700P AB..................
C 222 87-010-186-080 CAP,CHIP 4700P AB..................
C 213 87-010-195-080 C-CAP,S 0.068-25 F AB..................
C 214 87-010-195-080 C-CAP,S 0.068-25 F AB..................
C 261 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 262 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 277 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 225 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 226 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 201 87-010-260-080 CAP, ELECT 47-25V AB..................
C 202 87-010-260-080 CAP, ELECT 47-25V AB..................
C 267 87-010-260-080 CAP, ELECT 47-25V AB..................
C 0 87-010-401-080 CAP, ELECT 1-50V ....................
C 223 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 224 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 265 87-010-546-080 CAP, ELECT 0.33-50V AB..................
C 266 87-010-546-080 CAP, ELECT 0.33-50V AB..................
C 281 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 282 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 215 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 216 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 211 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 212 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 219 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 220 87-012-368-080 C-CAP,S 0.1-50 F AB..................

ELECTRICAL MAIN PARTS LIST - 3
D 201 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 202 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 207 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 208 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 212 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 213 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 214 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 215 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 216 87-020-465-080 DIODE,1SS133 (110MA) AB..................
J 202 87-099-801-010 JACK,PIN 1P BLK AB..................
R 215 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 216 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 217 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 218 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 219 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 220 87-A00-258-080 RES,M/F 0.22-1W J AB..................
C 203 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................
C 204 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................
Q 263 87-A30-075-080 C-TR,2SA1235F AB..................
Q 201 87-A30-075-080 C-TR,2SA1235F AB..................
Q 202 87-A30-075-080 C-TR,2SA1235F AB..................
Q 203 87-A30-075-080 C-TR,2SA1235F AB..................
Q 204 87-A30-075-080 C-TR,2SA1235F AB..................
Q 205 87-A30-076-080 C-TR,2SC3052F AB..................
Q 206 87-A30-076-080 C-TR,2SC3052F AB..................
Q 207 87-A30-076-080 C-TR,2SC3052F AB..................
Q 208 87-A30-076-080 C-TR,2SC3052F AB..................
Q 217 87-A30-105-080 C-TR,RT1P 441C AB..................
Q 215 87-A30-106-070 C-TR,CMBT5551 AB..................
Q 216 87-A30-106-070 C-TR,CMBT5551 AB..................
Q 221 87-A30-137-010 TR,2SD2494 AB..................
Q 222 87-A30-137-010 TR,2SD2494 AB..................
Q 223 87-A30-138-010 TR,2SB1625 AB..................
Q 224 87-A30-138-010 TR,2SB1625 AB..................
Q 209 87-A30-190-080 TR,CC5551 AB..................
Q 210 87-A30-190-080 TR,CC5551 AB..................
Q 261 87-A30-257-080 C-TR,2SD1306E AB..................
Q 262 87-A30-257-080 C-TR,2SD1306E AB..................
D 203 87-A40-250-040 C-DIODE,DAN217 AB..................
D 204 87-A40-250-040 C-DIODE,DAN217 AB..................
D 205 87-A40-250-040 C-DIODE,DAN217 AB..................
D 206 87-A40-250-040 C-DIODE,DAN217 AB..................
D 211 87-A40-270-080 C-DIODE,MC2838 AB..................
D 209 87-A40-488-080 DIODE,1SS244 AB..................
D 210 87-A40-488-080 DIODE,1SS244 AB..................
J 203 87-A60-238-010 TERMINAL,SP 4P (MSC) AB..................
J 201 87-A60-420-010 JACK,3.5 ST (MSC) AB..................
TH 251 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 252 87-A91-042-080 C-THMS,100K 55001 AB..................
C 114 87-010-112-080 CAP, ELECT 100-16V AB..................
C 133 87-010-194-080 CAP, CHIP 0.047 AB..................
C 134 87-010-194-080 CAP, CHIP 0.047 AB..................
C 106 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 107 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 108 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 109 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 181 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 183 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 191 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 192 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 193 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 194 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 163 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 111 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 115 87-010-235-080 CAP,E 470-16 SME AB..................
C 0 87-010-247-080 CAP, ELECT 100-50V ....................
C 161 87-010-260-080 CAP, ELECT 47-25V AB..................
C 171 87-010-260-080 CAP, ELECT 47-25V AB..................
C 172 87-010-260-080 CAP, ELECT 47-25V AB..................
C 173 87-010-260-080 CAP, ELECT 47-25V AB..................
C 174 87-010-260-080 CAP, ELECT 47-25V AB..................
C 131 87-010-263-080 CAP, ELECT 100-10V AB..................
C 176 87-010-263-080 CAP, ELECT 100-10V AB..................
C 162 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 132 87-010-405-080 CAP, ELECT 10-50V AB..................
C 113 87-010-408-080 CAP, ELECT 47-50V AB..................
C 110 87-010-928-000 CAP,E 4700-25 M SMG AB..................
C 104 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 105 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 116 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 117 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 186 87-016-080-090 CAP,E3300-16 SMG AB..................
C 118 87-016-658-000 CAP,E 4700-35 M SMG AB..................
C 119 87-016-658-000 CAP,E 4700-35 M SMG AB..................
D 114 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 154 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 155 87-020-465-080 DIODE,1SS133 (110MA) AB..................
Q 171 87-026-609-080 TR,KTA1266GR AB..................
Q 172 87-026-609-080 TR,KTA1266GR AB..................
Q 103 87-026-610-080 TR,KTC3198GR AB..................
Q 131 87-026-610-080 TR,KTC3198GR AB..................
D 108 87-070-022-010 DIODE,IN5402 (RECT) AB..................
D 109 87-070-022-010 DIODE,IN5402 (RECT) AB..................

ELECTRICAL MAIN PARTS LIST - 4
D 110 87-070-022-010 DIODE,IN5402 (RECT) AB..................
D 111 87-070-022-010 DIODE,IN5402 (RECT) AB..................
D 101 87-070-274-080 DIODE,1N4003 SEM AB..................
D 112 87-070-274-080 DIODE,1N4003 SEM AB..................
D 113 87-070-274-080 DIODE,1N4003 SEM AB..................
D 131 87-070-274-080 DIODE,1N4003 SEM AB..................
D 171 87-070-274-080 DIODE,1N4003 SEM AB..................
D 172 87-070-274-080 DIODE,1N4003 SEM AB..................
D 173 87-070-274-080 DIODE,1N4003 SEM AB..................
D 174 87-070-274-080 DIODE,1N4003 SEM AB..................
D 181 87-070-274-080 DIODE,1N4003 SEM AB..................
D 182 87-070-274-080 DIODE,1N4003 SEM AB..................
D 158 87-070-322-080 ZENER,MTZJ 36D AB..................
C 175 87-A10-944-080 CAP,E 100-100 M SMG AB..................
C 182 87-A11-233-090 CAP,E 4700-16 105 KMG AB..................
Q 158 87-A30-074-080 C-TR,RT1P 141C AB..................
Q 106 87-A30-075-080 C-TR,2SA1235F AB..................
Q 152 87-A30-075-080 C-TR,2SA1235F AB..................
Q 154 87-A30-075-080 C-TR,2SA1235F AB..................
Q 104 87-A30-076-080 C-TR,2SC3052F AB..................
Q 151 87-A30-076-080 C-TR,2SC3052F AB..................
Q 153 87-A30-076-080 C-TR,2SC3052F AB..................
Q 155 87-A30-076-080 C-TR,2SC3052F AB..................
Q 182 87-A30-076-080 C-TR,2SC3052F AB..................
Q 183 87-A30-076-080 C-TR,2SC3052F AB..................
Q 156 87-A30-107-070 C-TR,CMBT5401 AB..................
Q 157 87-A30-107-070 C-TR,CMBT5401 AB..................
Q 107 87-A30-234-080 TR,CSC4115BC AB..................
D 183 87-A40-003-080 ZENER,MTZJ4.3A AB..................
D 153 87-A40-004-080 ZENER,MTZJ16A AB..................
D 152 87-A40-269-080 C-DIODE,MC2836 AB..................
D 151 87-A40-270-080 C-DIODE,MC2838 AB..................
D 175 87-A40-341-080 ZENER,MTZJ 36 A AB..................
D 115 87-A40-345-080 ZENER,MTZJ10C AB..................
D 132 87-A40-650-080 ZENER,MTZJ6.8A AB..................
Q 101 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 102 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 181 89-213-702-010 TR,2SB1370 (1.8W) AB..................
CNA 101 8A-CJ4-640-010 CONN ASSY,3P V AC1 AB..................
W 101 8Z-CL4-658-010 F-CABLE,10P 2.5 300MM AB..................
PR 53 87-026-681-080 PROTECTOR,5A 60V 491 AB..................
PR 54 87-026-681-080 PROTECTOR,5A 60V 491 AB..................
PR 55 87-026-681-080 PROTECTOR,5A 60V 491 AB..................
PR 56 87-026-681-080 PROTECTOR,5A 60V 491 AB..................
PR 51 87-A90-094-080 PROTECTOR,4A 491SERIES 60V AB..................
PR 52 87-A90-094-080 PROTECTOR,4A 491SERIES 60V AB..................
C 2 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 1 87-010-387-080 CAP,E 470-25 SME AB..................
C 5 87-010-403-080 CAP, ELECT 3.3-50V AB..................
D 1 87-020-465-080 DIODE,1SS133 (110MA) AB..................
C 3 87-A10-479-080 CAP,CER 2200P-250 M E KH AB..................
Q 1 87-A30-073-080 C-TR,RT1N 141C AB..................
Q 2 87-A30-076-080 C-TR,2SC3052F AB..................
D 4 87-A40-269-080 C-DIODE,MC2836 AB..................
D 2 87-A40-270-080 C-DIODE,MC2838 AB..................
D 3 87-A40-270-080 C-DIODE,MC2838 AB..................
T 1 87-A60-317-010 TERMINAL, 1P MSC AB..................
T 2 87-A60-317-010 TERMINAL, 1P MSC AB..................
CN 1 87-A60-620-010 CONN,3P V 2MM JMT AB..................
RY 1 87-A91-418-010 RELAY,AC12V G5PA-1-M AB..................
PT 2 8A-NF8-662-010 PT,SUB ANF-8 (E) AB..................
L 351 87-007-342-010 COIL,OSC 85K BIAS AB..................
C 354 87-010-175-080 CAP 560P AB..................
C 355 87-010-178-080 CHIP CAP 1000P AB..................
C 371 87-010-179-080 CAP,CHIP S B1200P AB..................
C 372 87-010-179-080 CAP,CHIP S B1200P AB..................
C 315 87-010-181-080 CAP,CHIP S 1800P AB..................
C 316 87-010-181-080 CAP,CHIP S 1800P AB..................
C 358 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 359 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 360 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 385 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 373 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 374 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 307 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 332 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 337 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 339 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 340 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 370 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 378 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 357 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 381 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 383 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 324 87-010-260-080 CAP, ELECT 47-25V AB..................
C 356 87-010-260-080 CAP, ELECT 47-25V AB..................
C 382 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 325 87-010-370-080 CAP,E 330-6.3 SME AB..................
C 389 87-010-380-080 CAP, ELECT 47-16V AB..................
C 335 87-010-401-080 CAP, ELECT 1-50V AB..................
C 336 87-010-401-080 CAP, ELECT 1-50V AB..................
C 384 87-010-402-080 CAP, ELECT 2.2-50V AB..................

ELECTRICAL MAIN PARTS LIST - 5
C 327 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 328 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 375 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 376 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 351 87-012-140-080 CAP 470P AB..................
C 352 87-012-140-080 CAP 470P AB..................
C 319 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 320 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 321 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 322 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 388 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 303 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 304 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 311 87-012-365-080 C-CAP,S 0.027-25VBK AB..................
C 312 87-012-365-080 C-CAP,S 0.027-25VBK AB..................
D 351 87-020-465-080 DIODE,1SS133 (110MA) AB..................
SFR 305 87-024-436-080 SFR,47K RH063EC AB..................
SFR 306 87-024-436-080 SFR,47K RH063EC AB..................
SFR 351 87-024-436-080 SFR,47K RH063EC AB..................
SFR 352 87-024-436-080 SFR,47K RH063EC AB..................
Q 357 87-026-610-080 TR,KTC3198GR AB..................
Q 358 87-026-610-080 TR,KTC3198GR AB..................
Q 359 87-026-610-080 TR,KTC3198GR AB..................
Q 356 87-026-610-080 TR,KTC3198GR AB..................
C 317 87-A10-201-080 C-CAP,S0.33-16 KB AB..................
C 318 87-A10-201-080 C-CAP,S0.33-16 KB AB..................
IC 370 87-A20-355-010 IC,CXA1553P AB..................
IC 301 87-A20-455-010 IC,HA12211 AB..................
Q 381 87-A30-076-080 C-TR,2SC3052F AB..................
Q 382 87-A30-076-080 C-TR,2SC3052F AB..................
Q 351 87-A30-087-080 C-FET,2SK2158 AB..................
Q 353 87-A30-087-080 C-FET,2SK2158 AB..................
Q 354 87-A30-087-080 C-FET,2SK2158 AB..................
Q 360 87-A30-087-080 C-FET,2SK2158 AB..................
Q 355 87-A30-105-080 C-TR,RT1P 441C AB..................
D 352 87-A40-269-080 C-DIODE,MC2836 AB..................
L 301 87-A50-049-010 COIL,TRAP 85K(COI) AB..................
L 302 87-A50-049-010 COIL,TRAP 85K(COI) AB..................
CN 301 87-A60-624-010 CONN,7P V 2MM JMT AB..................
SFR 303 87-A90-557-080 SFR,33K H HOKU AB..................
SFR 304 87-A90-557-080 SFR,33K H HOKU AB..................
L 1 87-003-102-080 COIL, 10UH AB..................
L 2 87-003-146-080 COIL,15UH LAL02 AB..................
L 5 87-003-152-080 COIL, 100UH AB..................
L 3 87-008-372-080 FILTER, EMI BL OIRNI AB..................
C 1 87-010-067-080 CAP,E 0.1-50 5L AB..................
C 31 87-010-068-080 CAP, ELECT 0.22-50 AB..................
C 12 87-010-071-080 CAP, ELECT 1-50 M 5L SRE AB..................
C 33 87-010-071-080 CAP, ELECT 1-50 M 5L SRE AB..................
C 40 87-010-145-080 C-CAP,S 1P-50 CH AB..................
C 42 87-010-151-080 C-CAP,S 7P-50 CH AB..................
C 0 87-010-152-080 C-CAP,S 8P-50 CH ....................
C 83 87-010-181-080 CAP,CHIP S 1800P AB..................
C 84 87-010-181-080 CAP,CHIP S 1800P AB..................
C 22 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 34 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 29 87-010-186-080 CAP,CHIP 4700P AB..................
C 13 87-010-193-080 CHIP CAPACITOR,0.033 AB..................
C 20 87-010-193-080 CHIP CAPACITOR,0.033 AB..................
C 38 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 45 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 46 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 47 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 60 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 61 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 66 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 90 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 110 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 495 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 2 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 5 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 35 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 75 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 77 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 80 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 93 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 94 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 95 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 8 87-010-198-080 CAP, CHIP 0.022 AB..................
C 18 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 78 87-010-221-080 CAP, ELECT 470-10V AB..................
C 6 87-010-233-010 CAP,E 47-10 M 5L SRE AB..................
C 32 87-010-233-010 CAP,E 47-10 M 5L SRE AB..................
C 36 87-010-233-010 CAP,E 47-10 M 5L SRE AB..................
C 4 87-010-248-080 CAP, ELECT 220-10V AB..................
C 9 87-010-248-080 CAP, ELECT 220-10V AB..................
C 59 87-010-264-040 CAP,E 100-10 5L AB..................
C 3 87-010-264-080 CAP,E 100-10 5L AB..................
C 10 87-010-264-080 CAP,E 100-10 5L AB..................
C 55 87-010-264-080 CAP,E 100-10 5L AB..................
C 67 87-010-264-080 CAP,E 100-10 5L AB..................
C 79 87-010-264-080 CAP,E 100-10 5L AB..................
C 92 87-010-281-080 CAP, ELECT 22-35 SRE AB..................

ELECTRICAL MAIN PARTS LIST - 6
C 48 87-010-315-080 C-CAP,S 27P-50 CH AB..................
C 57 87-010-316-080 C-CAP,S 33P-50 CH AB..................
C 58 87-010-316-080 C-CAP,S 33P-50 CH AB..................
C 68 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 101 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 102 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 103 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 104 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 105 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 62 87-010-371-080 CAP, ELECT 470-6.3V AB..................
C 14 87-010-405-080 CAP, ELECT 10-50V AB..................
C 91 87-010-408-080 CAP, ELECT 47-50V AB..................
C 81 87-010-417-080 CAP,E 2.2-35 5L AB..................
C 82 87-010-417-080 CAP,E 2.2-35 5L AB..................
C 37 87-010-421-080 CAP, ELECT 4.7-50V AB..................
C 65 87-010-421-080 CAP, ELECT 4.7-50V AB..................
C 23 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................
C 25 87-010-994-080 C-CAP,S 680P-50 CH AB..................
C 50 87-012-140-080 CAP 470P AB..................
C 69 87-012-154-080 C-CAP,S 150P-50 CH AB..................
C 30 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 51 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 17 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 7 87-012-349-080 C-CAP,S 1000P-50 CH AB..................
C 39 87-012-349-080 C-CAP,S 1000P-50 CH AB..................
IC 403 87-017-917-080 IC,BU4066BCF AB..................
D 1 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 2 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 3 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 7 87-020-465-080 DIODE,1SS133 (110MA) AB..................
SFR 130 87-024-437-080 SFR100K,RH063EC AB..................
Q 3 87-026-239-080 TR,DTC114TK (0.2W) AB..................
Q 403 87-026-239-080 TR,DTC114TK (0.2W) AB..................
Q 1 87-026-463-080 TR,2SA933S (0.3W) AB..................
R 70 87-026-689-080 PROTECTOR,1A 60V 491 AB..................
C 76 87-A10-102-080 CAP,E 1000-10 REA AB..................
IC 4 87-A20-445-010 IC,BA5936 AB..................
IC 1 87-A20-446-010 C-IC,LA9241ML AB..................
IC 2 87-A20-459-010 C-IC,LC78622ED AB..................
Q 91 87-A30-047-080 TR,CSD655E AB..................
Q 92 87-A30-047-080 TR,CSD655E AB..................
Q 93 87-A30-047-080 TR,CSD655E AB..................
Q 94 87-A30-047-080 TR,CSD655E AB..................
R 68 87-A50-189-080 C-COIL,S BLM21B272S AB..................
CN 3 87-A60-153-010 CONN,5P H FE AB..................
CN 2 87-A60-154-010 CONN,6P H FE AB..................
CN 5 87-A60-154-010 CONN,6P H FE AB..................
CN 1 87-A60-424-010 CONN,16P V TOC-B AB..................
CNA 1 87-A60-619-010 CONN,2P V 2MM JMT AB..................
CN 105 87-A61-277-010 CONN,10P V 52806 AB..................
X 1 87-A70-046-010 VIB,XTAL 16.934MHZ AB..................
Q 71 89-113-187-880 TRNSISTOR,2SA1318 (0.5W) AB..................
C 901 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 906 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
IC 903 87-017-825-010 IC,GP1F32T AB..................
D 901 87-070-136-080 ZENER,MTZJ5.1B AB..................
CNA 901 8Z-CL4-656-010 CONN ASSY,2P V DTL SHLD AB..................
C 410 87-010-260-080 CAP, ELECT 47-25V AB..................
C 403 87-010-260-080 CAP, ELECT 47-25V AB..................
C 402 87-010-263-080 CAP, ELECT 100-10V AB..................
C 401 87-010-401-080 CAP, ELECT 1-50V AB..................
D 401 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 402 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 404 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 410 87-020-465-080 DIODE,1SS133 (110MA) AB..................
Q 402 87-026-609-080 TR,KTA1266GR AB..................
Q 403 87-A30-075-080 C-TR,2SA1235F AB..................
Q 401 87-A30-076-080 C-TR,2SC3052F AB..................
CN 401 87-A60-619-010 CONN,2P V 2MM JMT AB..................
R 565 87-003-143-080 COIL 4.7 UH AB..................
R 566 87-003-143-080 COIL 4.7 UH AB..................
R 591 87-003-143-080 COIL 4.7 UH AB..................
R 592 87-003-143-080 COIL 4.7 UH AB..................
L 590 87-008-372-080 FILTER, EMI BL OIRNI AB..................
C 533 87-010-178-080 CHIP CAP 1000P AB..................
C 534 87-010-178-080 CHIP CAP 1000P AB..................
C 511 87-010-180-080 C-CER 1500P AB..................
C 512 87-010-180-080 C-CER 1500P AB..................
C 539 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 540 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 548 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 527 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 528 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 515 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 516 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 517 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 518 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 579 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 501 87-010-374-080 CAP, ELECT 47-10V AB..................
C 502 87-010-374-080 CAP, ELECT 47-10V AB..................
C 462 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 537 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 538 87-010-400-080 CAP, ELECT 0.47-50V AB..................

ELECTRICAL MAIN PARTS LIST - 7
C 595 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 524 87-010-401-080 CAP, ELECT 1-50V AB..................
C 547 87-010-401-080 CAP, ELECT 1-50V AB..................
C 549 87-010-401-080 CAP, ELECT 1-50V AB..................
C 550 87-010-401-080 CAP, ELECT 1-50V AB..................
C 461 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 565 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 491 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 492 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 531 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 532 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 521 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................
C 583 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 584 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 593 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 594 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 571 87-012-158-080 C-CAP,S 390P-50 CH AB..................
C 525 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 526 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 545 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 546 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 522 87-016-369-080 C-CAP,S 0.033-25 B K AB..................
D 461 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 462 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 504 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 571 87-020-465-080 DIODE,1SS133 (110MA) AB..................
Q 504 87-026-235-080 CHIP-TR,DTC114EK AB..................
Q 503 87-026-580-080 C-TR,DTA123JK AB..................
Q 461 87-026-610-080 TR,KTC3198GR AB..................
CN 571 87-099-570-010 CONN,13P TUC-P13P-B1 A...................
J 502 87-099-625-010 JACK PIN 4P,RVS (KM) AB..................
CN 501 87-099-719-010 CONN,30P TYK-B(X) AB..................
C 541 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 542 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 535 87-A11-590-080 C-CAP,S 0.047-16 K B AB..................
C 536 87-A11-590-080 C-CAP,S 0.047-16 K B AB..................
IC 501 87-A21-452-030 C-IC,BD3876KS2 AB..................
Q 591 87-A30-076-080 C-TR,2SC3052F AB..................
Q 592 87-A30-076-080 C-TR,2SC3052F AB..................
Q 572 87-A30-087-080 C-FET,2SK2158 .B..................
Q 501 87-A30-142-040 C-TR,DTA123EKA AB..................
Q 571 87-A30-269-040 C-FET,2SJ461-T1 .B..................
D 502 87-A40-002-080 ZENER,MTZJ5.1C AB..................
D 503 87-A40-234-080 ZENER,MTZJ5.6A AB..................
D 501 87-A40-437-080 ZENER,MTZJ4.3B AB..................
CN 504 87-A60-131-010 CONN,6P V FE AB..................
CN 572 87-A60-189-010 CONN,16P V TUC-P16P-B1 .B..................
Q 502 89-213-702-010 TR,2SB1370 (1.8W) AB..................
C 609 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 611 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 612 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 610 87-010-384-080 CAP, ELECT 100-25V AB..................
C 603 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 604 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 607 87-010-405-080 CAP, ELECT 10-50V AB..................
C 608 87-010-405-080 CAP, ELECT 10-50V AB..................
C 605 87-010-408-080 CAP, ELECT 47-50V AB..................
C 0 87-010-544-080 CAP, ELECT 0.1-50V ....................
IC 601 87-A21-103-040 C-IC,MM1454XFBE AB..................

MECHANICAL PARTS LIST - 1
NOTE: The characters in the suffix column indicate the part usage.
100K(S) ................XX..................................A...................
501EZ(S) ...............XX...................................B..................
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
* 8A-CJ4-001-010 CABI,FR AB..................
8A-CJ4-004-010 PANEL,TOP AB..................
8A-CJ4-005-010 PANEL,SIDE L AB..................
8A-CJ4-006-010 PANEL,SIDE R AB..................
8A-CJ4-007-010 BOX,CASS AB..................
* 8A-CL4-009-010 CABI,REAR(L4) EZ AB..................
8A-CL4-024-010 PANEL,FR(L4) EZ .B..................
8A-CL4-026-010 PANEL,FR(L4) K A...................
8A-CJ4-016-010 KNOB,RTRY MAIN AB..................
8A-CJ4-017-010 KNOB,RTRY JOG AB..................
8A-CJ4-020-010 KEY,JOG .B..................
8A-CJ4-024-010 KEY,JOG D A...................
8A-CJ4-027-010 KEY,OPEN 1 AB..................
8A-CJ4-028-010 KEY,OPEN 2 AB..................
8A-CJ4-029-010 REFLECTOR,FUN AB..................
8A-CJ4-030-010 FOOT,H11 AB..................
8A-CJ4-031-010 KEY,OPEN 3 AB..................
8A-CJ4-040-010 KEY ASSY,PLAY AB..................
8A-CJ4-041-010 KEY ASSY,POWER AB..................
8A-CJ4-043-010 KEY,MD EDIT AB..................
8A-CJ4-046-010 REFLECTOR,CONTROL AB..................
8A-CJ4-047-010 KEY,OPEN 2B AB..................
8A-CJ4-048-010 KEY,OPEN 2C AB..................
8A-CL4-006-010 KEY,FUN(L4) AB..................
8A-CL4-007-010 KEY,REC(L4) AB..................
8A-CJ4-008-010 WINDOW,CASS AB..................
8A-CJ4-009-010 PANEL,OPE 1 AB..................
8A-CJ4-012-010 WINDOW,DISPLAY AB..................
8A-CJ4-015-010 PANEL,TRAY AB..................
8A-CJ4-026-010 RING,PLAY AB..................
8A-CJ4-038-010 WINDOW,TRAY AB..................
8A-CJ4-039-010 WINDOW,OPE AB..................
8A-CJ4-042-010 WINDOW,SENSOR AB..................
8A-CL4-004-010 PANEL,OPE 3 (L4) AB..................
8A-CL4-005-010 WINDOW,FUN(L4) A...................
8A-CL4-018-010 WINDOW,FUN(L4) EZ .B..................
8A-CL4-030-010 PANEL,OPE 2 (L4) AB..................
82-ZM1-263-110 LVR,EJECT L AB..................
87-067-421-010 VTT+2-4 AB..................
81-ZG1-212-010 PULLY,LOAD MO AB..................
82-NF5-218-010 SPR-T,EJECT 1 (SIN) AB..................
82-NF5-229-010 PLATE,LOCK AB..................
84-ZG1-256-010 GEAR,WORM N2 AB..................
86-NF9-224-010 SPR-C,LOCK AB..................
86-ZG1-221-010 PULLEY,TT AB..................
86-ZG1-225-010 BELT,SQ1.2-32.9 AB..................
86-ZG1-231-010 SPR-C,WORM AB..................
86-ZG1-232-010 SPR-P,WORM AB..................
87-NF4-216-010 HLDR,LOCK 1 AB..................
87-NF8-220-010 DMPR,150 AB..................
8A-CJ4-080-010 FOOT ASSY,H10 AB..................
8A-CJ4-203-110 GEAR,OPE 1 AB..................
8A-CJ4-204-010 GUIDE,LED CONTROL AB..................
8A-CJ4-205-110 GEAR,WORM-WHEEL AB..................
8A-CJ4-206-010 HLDR,GEAR AB..................
8A-CJ4-210-010 HLDR,HT-SINK AB..................
8A-CJ4-211-010 JOINT,CABI AB..................
8A-CJ4-213-010 HLDR,CONTROL AB..................
8A-CJ4-214-010 HLDR,CONTROL 2 AB..................
8A-CJ4-219-010 HLDR,PWB(MOLD) AB..................
8Z-CE3-206-010 CUSH,PL 9.2-4.2-5 AB..................
87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................
87-067-581-010 TAPPING SCREW, BVT2+3-15 AB..................
87-067-584-010 TAPPING SCREW, BVT2+3-6 AB..................
87-067-585-010 TAPPING SCREW, BVTT+4-6 AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
87-067-761-010 TAPPING SCREW, BVT2+3-10 AB..................
* 87-067-822-010 BVT2+3-20 W/O SLOT AB..................
87-067-868-010 V+1.7-4 HL BLK AB..................
87-078-060-010 BVIT3PB+3-10 AB..................
87-591-095-410 TAPPING SCREW, QIT+3-8 (GLD) AB..................
87-NF4-224-010 S-SCREW,IT3B+3-8 CU AB..................
* 8A-CJ4-201-010 GUIDE,FL AB..................
* 8A-CJ4-215-010 PLATE,OPE 1 AB..................
* 8A-CJ4-216-010 PLATE,OPE 2A AB..................
* 8A-CJ4-217-010 PLATE,OPE 2B AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
8A-CJ4-202-010 HLDR,TR EX AB..................
8Z-CL4-203-010 CHAS,MD AB..................
87-085-185-010 BUSHING, AC CORD (E) AB..................
87-099-811-010 PLUG,ADPTR CONV(K) A...................
W 1 87-A80-092-010 AC CORD ASSY,E BLK SUN FAI .B..................
W 1 87-A80-143-010 AC CORD ASSY,E BLK A...................
M 901 87-A90-036-010 MOT ASSY,RF-300CA-11 AB..................
87-A90-193-010 HLDR,CV100 (B) AB..................
87-A90-796-010 FAN,F614R-12MC-15-300MM AB..................

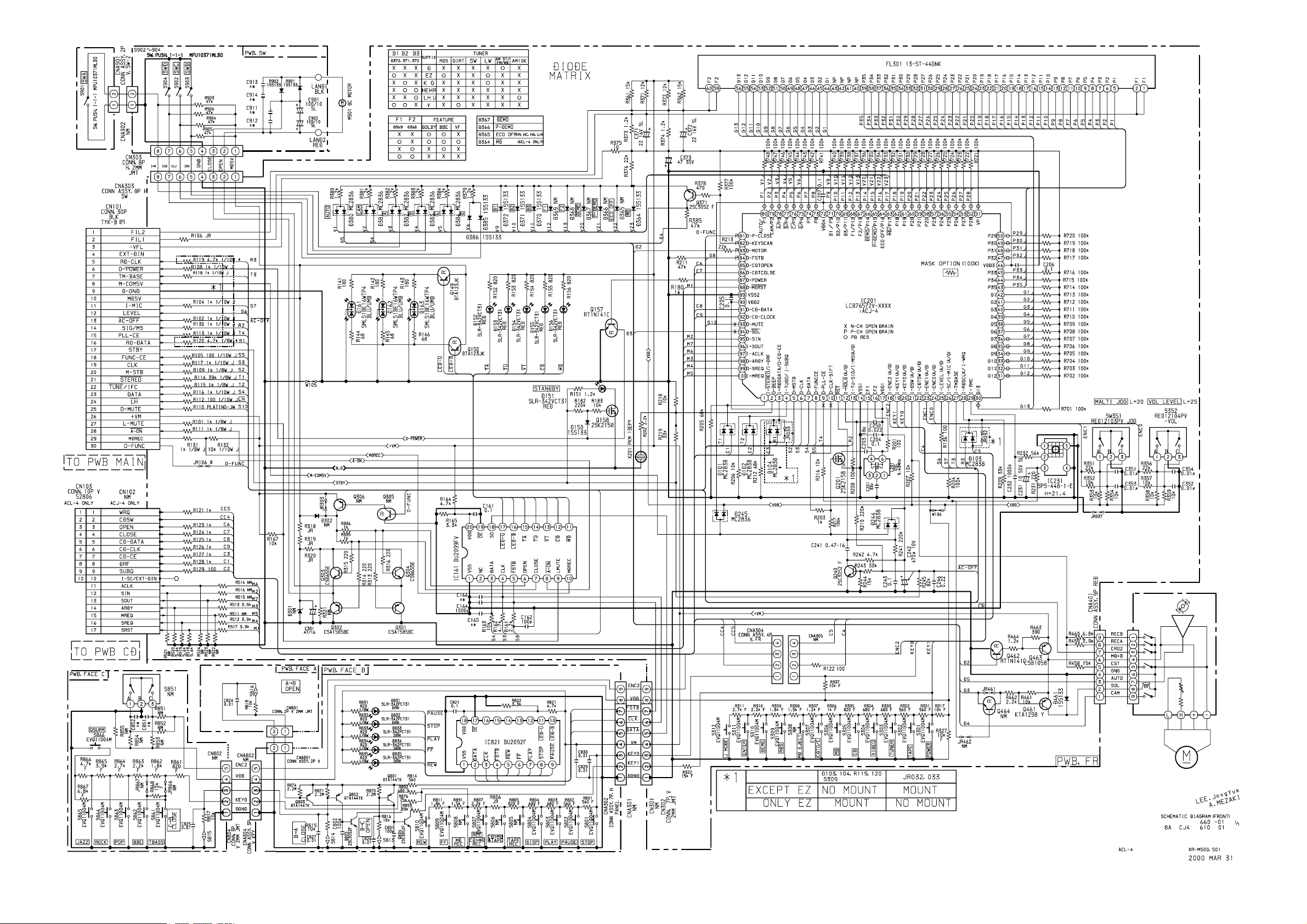

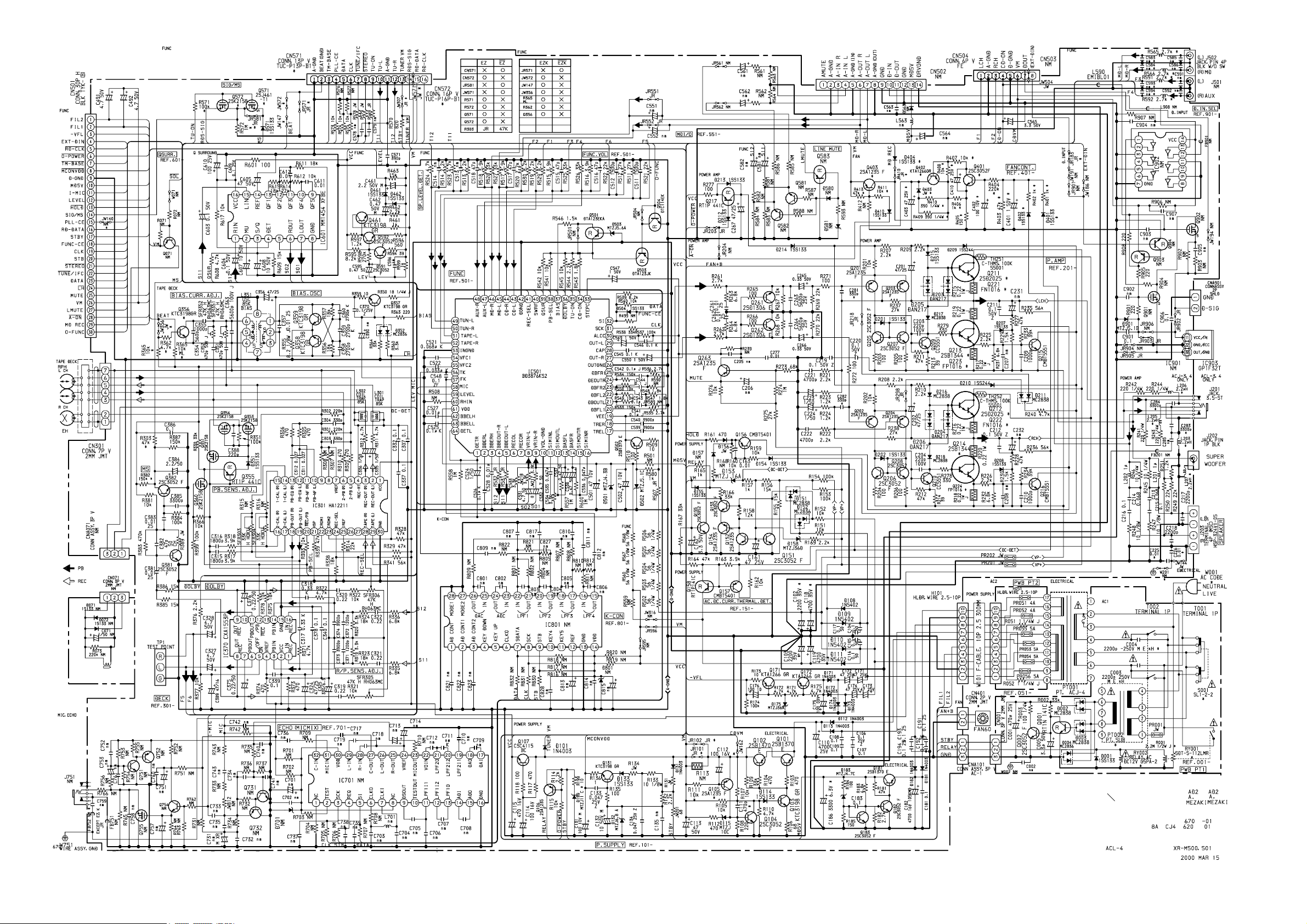

SCHEMATIC DIAGRAM-1

SCHEMATIC DIAGRAM-2

SCHEMATIC DIAGRAM-3

MECHANICAL PARTS LIST - 2
W 303 88-905-251-110 FF-CABLE 5P 1.25 AB..................
W 301 88-906-101-110 FF-CABLE 6P-1.25 AB..................
W 504 88-906-201-110 FF-CABLE,6P 1.25 AB..................
PT 1 8A-CJ4-608-010 PT,E ACJ-4 AB..................
CNA 301 8A-CJ4-647-010 CONN ASSY,7P V RPH SHILD AB..................
W 103 8A-CL4-605-010 FF-CABLE,10P 1.25 500MM AB..................
W 302 8Z-CL4-642-010 FF-CABLE, 16P 1.0 320MM AB..................
W 101 8Z-CL4-658-010 F-CABLE,10P 2.5 300MM AB..................

ACCESSORIES LIST
NOTE: The characters in the suffix column indicate the part usage.
100K(S) ................XX..................................A...................
501EZ(S) ...............XX...................................B..................
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8A-CL4-905-010 IB,K(E)I A...................
8A-CL4-906-010 IB,EZ(9L)I .B..................
8A-CL4-915-010 IB,K(E)M ....................
8A-CL4-916-010 IB,EZ(9L)M ....................
87-006-225-010 AM LOOP ANT NC2 AB..................
87-A90-118-010 ANT,WIRE FM (Z) AB..................
8A-CL4-951-010 RC UNIT,RC-AAT06 AB..................
8A-CJ4-403-010 PANEL,FR AB..................
8A-CJ4-404-010 PANEL,SP AB..................
8A-CJ4-405-010 PANEL,RING TW AB..................
8A-CJ4-406-010 GRILLE,FRAME ASSY L AB..................
8A-CJ4-410-010 SPKR,W 130 AB..................
8A-CJ4-413-010 PLATE,NAME AB..................
8A-CJ4-501-010 CORD,SP AB..................
8A-CJ5-417-010 SPKR, TW 25 AB..................

2-11, IKENOHATA 1-CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:[phone]
931196 Printed in Singapore
