AKG ELLE C User manual
BEDIENUNGSANLEITUNG ..........S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS ...............p. 12
Please read the manual before using the equipment!
MODE D’EMPLOI .....................p. 22
Veuillez lire cette notice avant d’utiliser le système!
ISTRUZIONI PER L’USO .............p. 32
Prima di utilizzare l’apparecchio, leggere il manuale!
MODO DE EMPLEO ...................p. 42
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO ...............p. 52
Favor leia este manual antes de usar o equipamento!
ElleC
Seite
1 Sicherheitshinweis/Beschreibung ...........................................................3
1.1 Sicherheitshinweis..........................................................................3
1.2 Lieferumfang .................................................................................3
1.3 Optionales Zubehör ........................................................................3
1.4 Besondere Merkmale......................................................................3
1.5 Kurzbeschreibung...........................................................................4
2 Anschluss.................................................................................................5
3 Anwendung..............................................................................................6
3.1 Einleitung.......................................................................................6
3.2 Besprechungsabstand und Naheffekt...............................................6
3.3 Schalleinfallswinkel ........................................................................6
3.4 Rückkopplung................................................................................7
3.5 Begleitchor ....................................................................................8
3.6 PB 1000 montieren..........................................................................8
4 Reinigung.................................................................................................9
4.1 Gehäuseoberfläche.........................................................................9
4.2 Innenwindschutz ............................................................................9
5 Fehlerbehebung.....................................................................................10
6 Technische Daten...................................................................................11
2AKG Elle C
Inhaltsverzeichnis
1.1 S
S
icherheits-
hinweis
1.2 L
L
iefer-
-
umfang
1.3 O
O
ptionales
Zubehör
1.4 B
B
esondere
Merkmale
Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon an-
schließen möchten, den gültigen Sicherheitsbestimmungen
entspricht und mit einer Sicherheitserdung versehen ist.
Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten
Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren
AKG-Händler.
• Optionales Zubehör finden Sie im aktuellen AKG-
Katalog/Folder oder auf www.akg.com. Ihr Händler berät
Sie gerne.
• Robustes Kondensator-Vokalmikrofon für den Einsatz auf
der Bühne
• Sicherer Schutz des Mikrofonwandlers durch nahezu unde-
formierbare Gitterkappe aus Federstahl
• Integriertes Wind- und Popfilter unterdrückt wirkungsvoll
Pop- und Atemgeräusche.
• Elastische Lagerung des Wandlersystems reduziert Griff-
und Kabelgeräusche.
• Hohe Rückkopplungssicherheit durch frequenzunabhän-
gige nierenförmige Richtcharakteristik
• Presence Boost Adapter PB 1000 für optimale Sprachver-
ständlichkeit
1 Sicherheitshinweis/Beschreibung
AKG Elle C 3

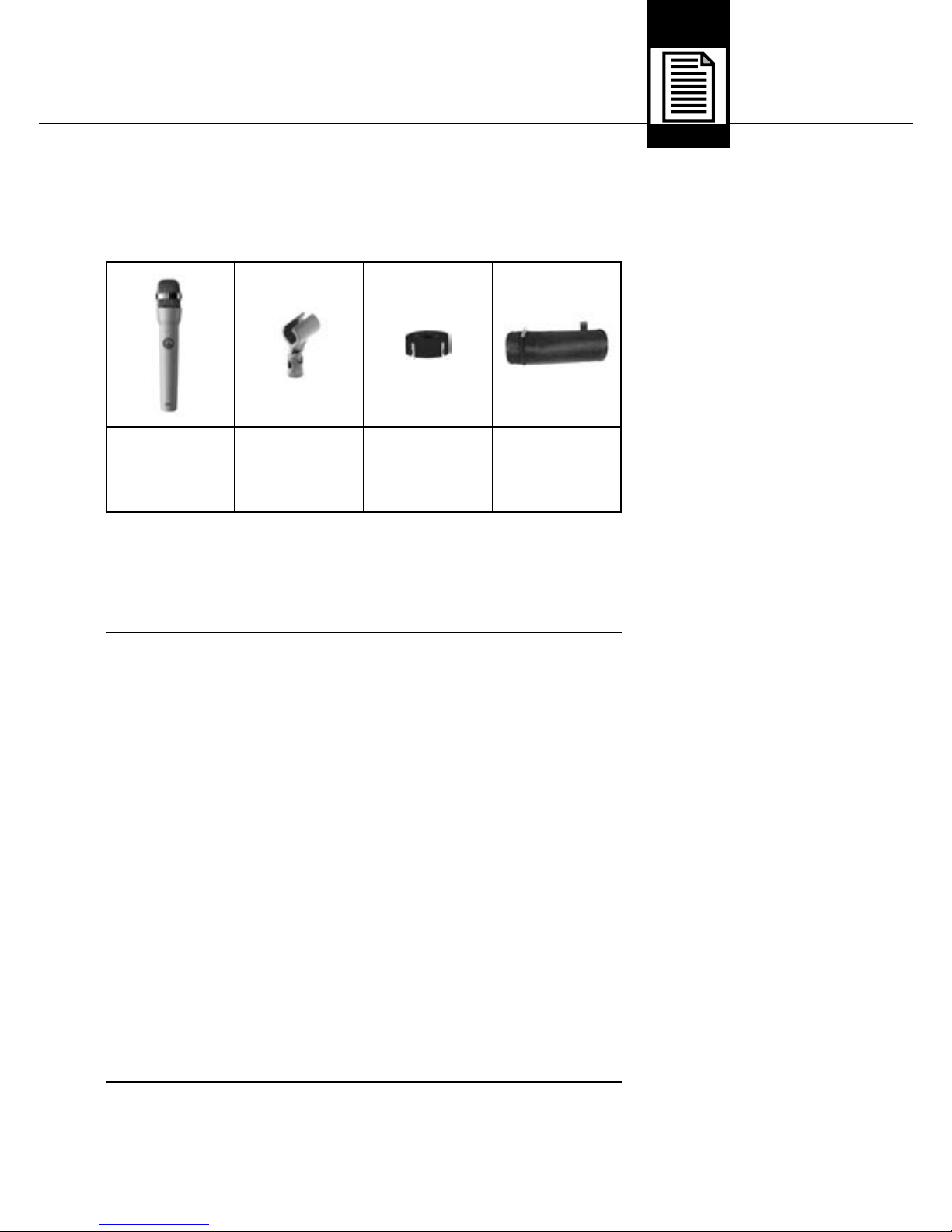

L
1 Elle C, weiß
oder silber 1 SA 45 1 PB 1000 1 Etui
1.5 K
K
urz-
beschreibung
Das Kondensatormikrofon Elle C ist ein Vokalmikrofon für den
professionellen Einsatz auf der Bühne.
Der präzise auf die spezielle Charakteristik der weiblichen
Stimme abgestimmte Frequenzgang und die nierenförmige
Richtcharakteristik bieten Ihnen einen ausgewogenen Sound
und hohe Rückkopplungssicherheit.
Eine robuste, nahezu unverformbare Gitterkappe aus Feder-
stahl und das stabile Zink-Alu-Druckgussgehäuse schützen
das Mikrofon und die Kapsel wirksam vor Beschädigungen im
harten Alltag "on the road".
Der Aussengrill dient zusammen mit dem darunterliegenden
Spezialgewebe als Windschutz, der Pop- und Atemgeräusche
sowie eine unnatürliche Überbetonung von Zischlauten zuver-
lässig ausschaltet.
Der mitgelieferte Presence Boost Adapter PB 1000 optimiert
die Sprachverständlichkeit durch eine Anhebung um etwa 5 dB
zwischen 5 kHz und 9 kHz.
1 Beschreibung
4AKG Elle C
Das Elle C ist ein Kondensatormikrofon und benötigt daher eine
Stromversorgung.
Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poli-
gem XLR-Stecker:
Stift 1 = Masse
Stift 2 = Tonader (inphase)
Stift 3 = Tonader
1. Schließen Sie das Mikrofon mit einem XLR-Mikrofonkabel
an einen symmetrischen XLR-Mikrofoneingang mit Phan-
tomspeisung an.
2. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in
der Betriebsanleitung des jeweiligen Gerätes nach.)
2 Anschluss
AKG Elle C 5
3.1 E
E
inleitung
3.2 B
B
esprechungs-
-
abstand u
u
nd
Naheffekt
3.3 S
S
chall-
-
e
e
infallswinkel
Siehe Abb. 1.

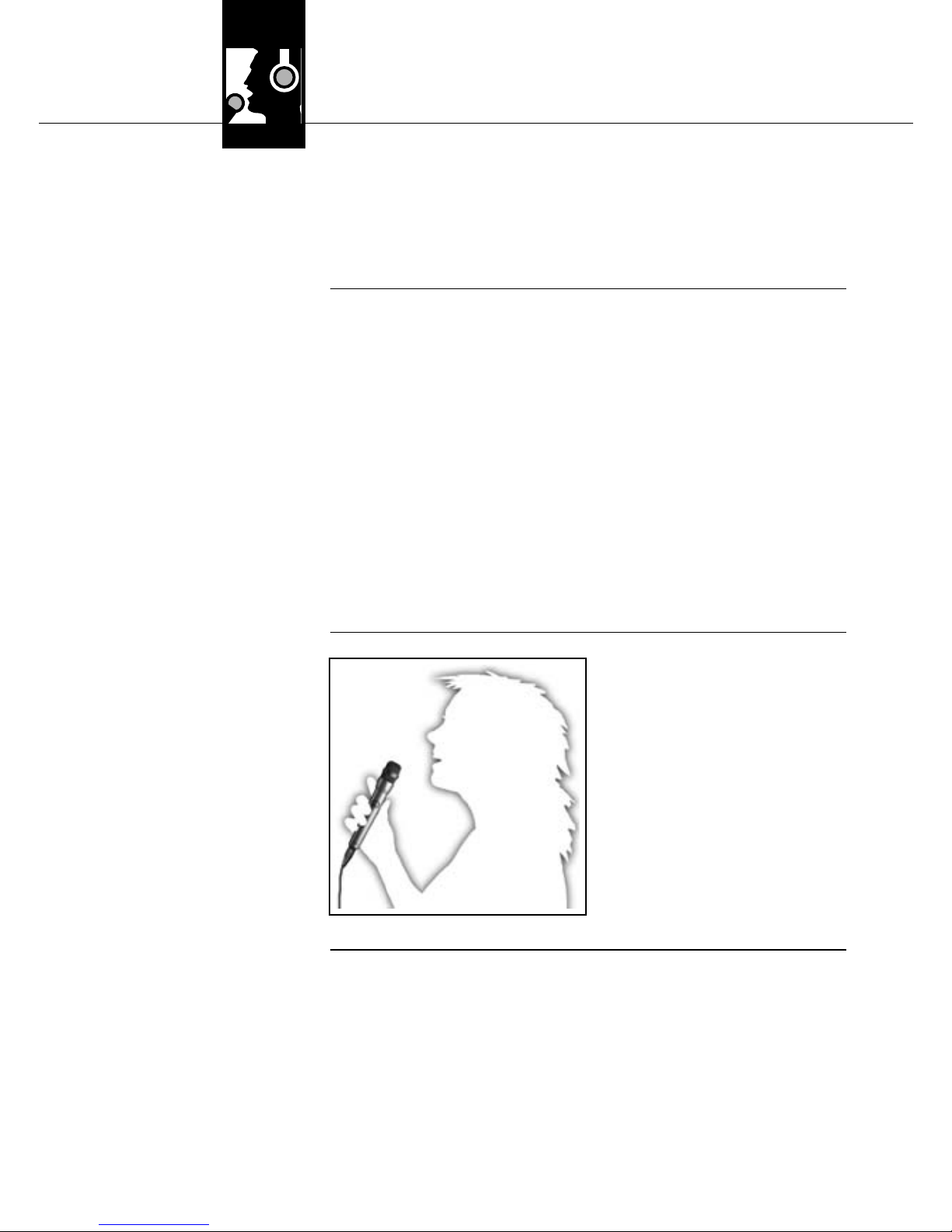

Abb. 1:Typische
Mikrofonposition
Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den
Klang Ihrer Stimme, wie er durch die Beschallungsanlage wie-
dergegeben wird, zu gestalten.
Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon op-
timal einsetzen zu können.
Grundsätzlich wird Ihre Stimme umso voller und weicher wie-
dergegeben, je kürzer der Abstand zwischen den Lippen und
dem Mikrofon ist. Größere Mikrofondistanzen bewirken hinge-
gen ein halligeres, entfernteres Klangbild, da die Akustik des
Raumes mehr zur Geltung kommt.
Sie können daher Ihre Stimme aggressiv, neutral oder ein-
schmeichelnd klingen lassen, indem Sie den Mikrofonabstand
verändern.
Der Naheffekt tritt im Abstand von weniger als 5 cm von der
Schallquelle auf und bewirkt eine starke Betonung derTiefen.Er
verleiht Ihrer Stimme einen voluminöseren, intimen, bassbeton-
ten Klang.
Singen Sie seitlich auf das Mi-
krofon oder über den Mikrofon-
kopf hinweg. So erhalten Sie
einen ausgewogenen,naturge-
treuen Klang.
Wenn Sie direkt von vorne auf
das Mikrofon singen, werden
nicht nur Atemgeräusche
mitübertragen, sondern auch
Verschlusslaute (p, t) und
Zischlaute (s, sch, tsch) unnatürlich hervorgehoben.
3 Anwendung
6AKG Elle C
3.4 R
R
ück-
kopplung

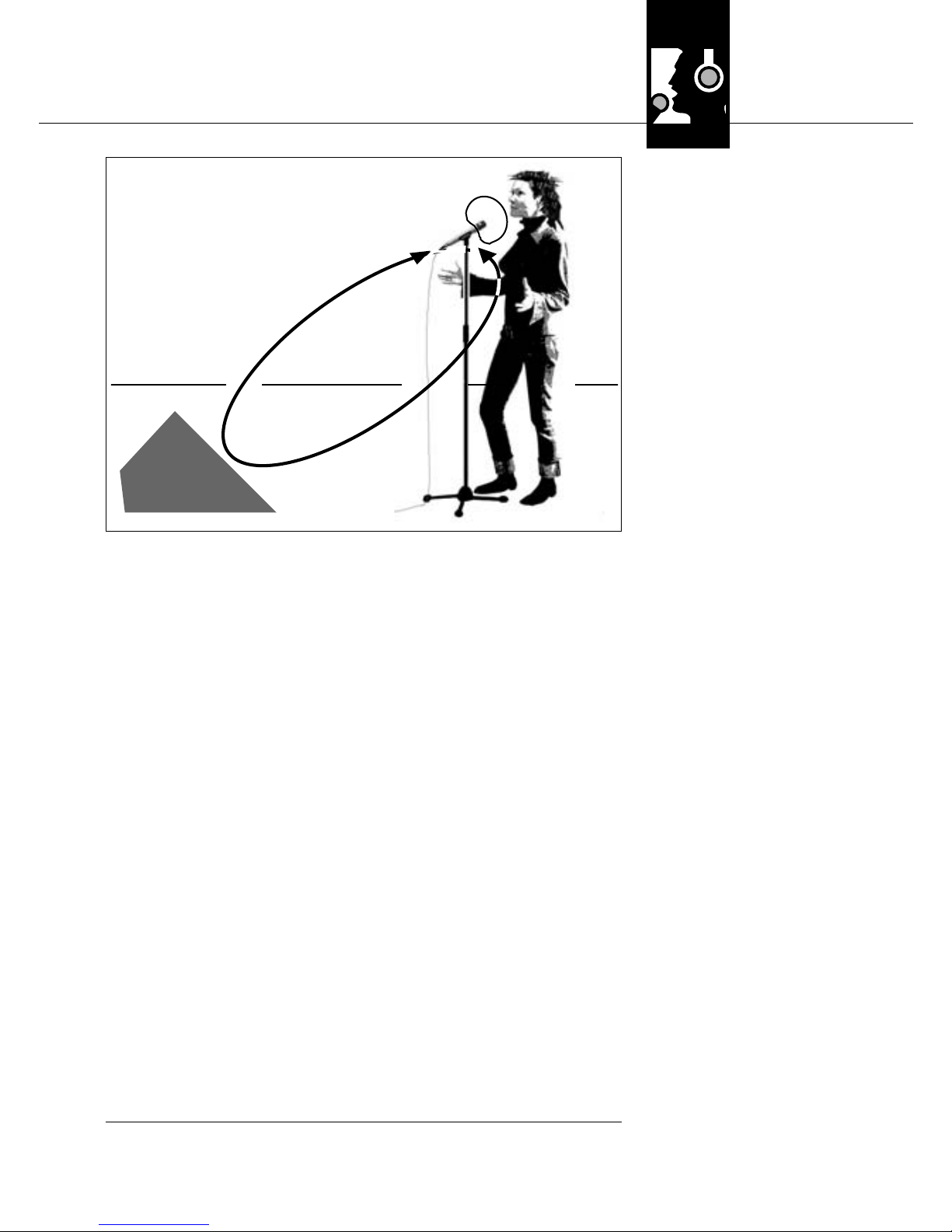

Abb. 2: Mikrofonaufstel-
lung für minimale Rück-
kopplung
Siehe Abb. 2.
Rückkopplung bedeutet, dass ein Teil des von den Lautspre-
chern abgegebenen Schalls vom Mikrofon aufgenommen, ver-
stärkt und wieder den Lautsprechern zugeleitet (“rückgekop-
pelt”) wird. Ab einer bestimmten Lautstärke beginnt die Anlage
zu pfeifen und kann nur durch Zurückfahren der Lautstärke
wieder unter Kontrolle gebracht werden.
Um diese Gefahr zu minimieren, hat das Mikrofon eine nieren-
förmige Richtcharakteristik: es ist für Schall, der von vorne ein-
fällt (die Stimme) am empfindlichsten ist, während es auf seit-
lich oder von hinten einfallenden Schall (z.B. von Monitorlaut-
sprechern), kaum anspricht.
Minimale Rückkopplungsneigung erreichen Sie, indem Sie die
PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnen-
rand) aufstellen.
Wenn Sie Monitorlautsprecher verwenden,lassen Sie Ihr Mikro-
fon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen.
Rückkopplung kann auch durch Resonanzerscheinungen (als
Folge der Raumakustik), besonders im unteren Frequenzbe-
reich, ausgelöst werden, also indirekt durch den Naheffekt. In
diesem Fall brauchen Sie oft nur den Mikrofonabstand zu ver-
größern, um die Rückkopplung zum Abreißen zu bringen.
3 Anwendung
7
AKG Elle C
3.5 B
B
egleitchor

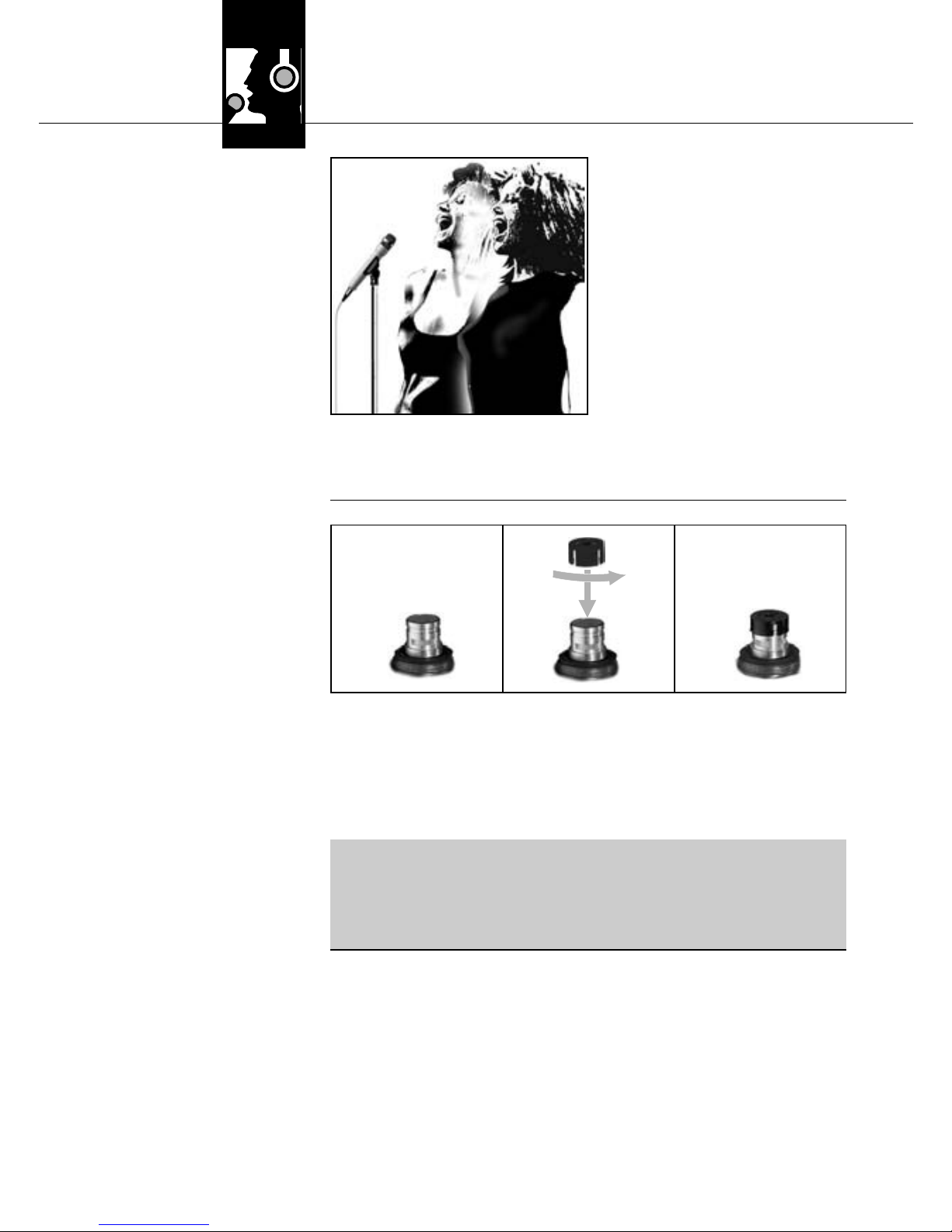

Abb. 3: Mikrofon-
aufstellung für
Begleitduo
3.6 P
P
B1
1
000
montieren
Abb. 4: Kapsel ohne (1)
und mit (2b) PB 1000
Siehe Abb. 4.
Wichtig!
1. Lassen Sie nie mehr als
zwei Personen in ein ge-
meinsames Mikrofon sin-
gen.
2. Das Mikrofon ist für
seitlich einfallenden
Schall sehr unempfindlich.
Wenn die beiden VokalistIn-
nen aus einem größeren
Winkel als 35° auf das Mi-
krofon singen, müssten Sie den Pegelregler des Mikrofon-
kanals so weit aufziehen, dass die Rückkopplungsgefahr zu
groß würde.
1. Schrauben Sie die Gitterkappe ab.
2. Setzen Sie den PB 1000 mit einer leichten Drehbewegung
bis zum Anschlag auf die Mikrofonkapsel auf.
• Sichern Sie beim Montieren und Demontieren des
PB 1000 die Mikrofonkapsel in der elastischen Gum-
milagerung mit der Hand, um die Kapsel nicht verse-
hentlich aus der Lagerung zu reißen.
3 Anwendung
8AKG Elle C
(1) 2a 2b
L
!
4.1 G
G
ehäuse-
o
o
berfläche
4.2 I
I
nnen-
w
w
indschutz
• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit ei-
nem mit Wasser befeuchteten Tuch.
1. Schrauben Sie die Gitterkappe des Mikrofons gegen den
Uhrzeigersinn ab.
2. Nehmen Sie den Windschutz aus der Gitterkappe heraus
und reinigen Sie den Windschutz mit Seifenwasser.
3. Lassen Sie den Windschutz über Nacht trocknen.
4. Legen Sie den Windschutz in die Gitterkappe ein und
schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mi-
krofon auf.
4
4
R
R
e
e
i
i
n
n
i
i
g
g
u
u
n
n
g
g
AKG Elle C 9
5 Fehlerbehebung
10 AKG Elle C
Fehler Mögliche U
U
rsache Abhilfe
Kein T
T
on.
1. Mischpult und/oder Ver-
stärker ausgeschaltet.
2. Kanal- oder Summen-Fa-
der am Mischpult oder
Lautstärkeregler des Ver-
stärkers steht auf Null.
3. Mikrofon nicht an Mischpult
oder Verstärker ange-
schlossen.
4. Kabelstecker nicht richtig
angesteckt.
5. Kabel defekt.
6. Keine Speisespannung.
1. Mischpult und/oder Ver-
stärker einschalten.
2. Kanal-oder Summen-Fader
am Mischpult oder Laut-
stärkeregler des Verstär-
kers auf gewünschten Pe-
gel einstellen.
3. Mikrofon an Mischpult oder
Verstärker anschließen.
4. Kabelstecker nochmals an-
stecken.
5. Kabel überprüfen und falls
nötig ersetzen.
6. Phantomspeisung ein-
schalten.
Kabel überprüfen und falls
nötig ersetzen.
Verzerrungen.
1. Gain-Regler am Mischpult
oder Sendermodul nicht
richtig eingestellt.
2. Mischpulteingang zu emp-
findlich.
1. Gain-Regler so einstellen,
dass Verzerrungen ver-
schwinden.
2. 10-dB-Vorabschwächung
zwischen Mikrofonkabel
und Eingang stecken.
Mikrofon k
k
lingt m
m
it d
d
er Z
Z
eit
immer d
d
umpfer.
• Verschmutzter Innenwind-
schutz oder Aussenwind-
schutz dämpft hohe Fre-
quenzen.
• Innenwindschutz bzw.Aus-
senwindschutz reinigen.
6
6
T
T
e
e
c
c
h
h
n
n
i
i
s
s
c
c
h
h
e
e
D
D
a
a
t
t
e
e
n
n
AKG Elle C 11
Richtcharakteristik Niere
Übertragungsbereich 60 – 20.000 Hz
Leerlauf-Übertragungsfaktor 4 mV/Pa (-48 dBV bez. auf 1 V/Pa)
Grenzschalldruckpegel 140/145 dB SPL (THD =1%/3%)
Äquivalentschalldruckpegel 25 dB(A) nach IEC 60268-4
Signal/Rauschabstand (A-bew.): 69 dB
Elektrische Impedanz ≤ 200 Ohm
Empfohlene Lastimpedanz ≥ 2000 Ohm
Speisespannung: 9 - 52 V Phantomspeisung nach DIN 45596
Stromaufnahme: ca. 4,3 mA
Anschlussstecker XLR 3-polig
Oberfläche silber oder weiß
Abmessungen Länge: 185 mm; Ø: 34 mm
Nettogewicht 260 g
Bruttogewicht 620g
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die
Frequenzgang Polardiagramm
Page
1 Precaution / Description.........................................................................13
1.1 Precaution ...................................................................................13
1.2 Unpacking ...................................................................................13
1.3 Optional Accesories ......................................................................13
1.4 Features ......................................................................................13
1.5 Brief Description...........................................................................14
2 Interfacing..............................................................................................15
3 Using Your Microphone...........................................................................16
3.1 Introduction..................................................................................16
3.2 Working Distance and Proximity Efffect...........................................16
3.3 Angle of Incidence ........................................................................16
3.4 Feedback.....................................................................................17
3.5 Backing Vocals.............................................................................18
3.6 Installing the PB 1000...................................................................18
4 Cleaning.................................................................................................19
4.1 Microphone Body .........................................................................19
4.2 Internal Windscreen......................................................................19
5 Troubleshooting......................................................................................20
6 Specifications ........................................................................................21
12 AKG Elle C
Table of Contents
1.1 P
P
recaution
1.2 U
U
npacking
1.3 O
O
ptional
Accessories
1.4 F
F
eatures
Please make sure that the piece of equipment your microphone
will be connected to fulfills the safety regulations in force in your
country and is fitted with a ground lead.
Check that the packaging contains all of the components listed
above. Should anything be missing, please contact your AKG
dealer.
• For optional accessories, refer to the current AKG catalog or
folder, or visit www.akg.com. Your dealer will be glad to
help.
• Rugged condenser microphone for vocal miking on stage.
• Extremely resilient, spring-steel wire-mesh cap for extra
impact resistance.
• Built-in windscreen/pop filter for effective suppression of
pop and breath noise.
• Transducer shock mount reduces handling and cable noise.
• Frequency-independent cardioid polar response for high
gain before feedback.
• PB 1000 Presence Boost attachment for optimum intelligi-
bility of speech.
1 Precaution / Description
AKG Elle C 13
L
1 Elle C, white
or silver 1 SA 45 1 PB 1000 1 carrying
bag
1.5 B
B
rief
Description
The AKG Elle C is a vocal microphone for professional use on
stage.
Its frequency response precision-tailored to the specific charac-
ter of the vemale voice and a cardioid polar pattern provide a
smooth sound and high gain before feedback.
A rugged front grill made of spring-steel wire mesh that is ex-
tremely resistant to deformation and a sturdy zinc alloy die-cast
body effectively protect the microphone and transducer ele-
ment from damage on stage and on the road.
The outer steel wire mesh grille and a layer of a special fabric
form a very effective windscreen against pop and breath noise
and sibilance.
The supplied PB 1000 Presence Boost attachment provides a
boost of approx. 5 dB between 5 kHz and 9 kHz for optimum in-
telligibility of speech.
1 Description
14 AKG Elle C
The Elle C is a condenser microphone and therefore needs a
power supply.
The microphone provides a balanced output on a 3-pin male
XLR connector:
Pin 1: ground
Pin 2: hot
Pin 3: return
1. Use an XLR cable to connect the microphone to a balanced
XLR input with phantom power.
2. Switch the phantom power on. (Refer to the manual of the
unit to which you connected your microphone.)
2 Interfacing
AKG Elle C 15
3.1 I
I
ntroduction
3.2 W
W
orking
Distance a
a
nd
Proximity E
E
ffect
3.3 A
A
ngle o
o
f
Incidence
Refer to fig. 1.
Fig. 1:Typical micro-
phone position.
A handheld vocal microphone provides many ways of shaping
the sound of your voice as it is heard over the sound system.
The following sections contain useful hints on how to use your
microphone for best results.
Basically, your voice will sound the bigger and mellower, the
closer you hold the microphone to your lips. Moving away from
the microphone will produce a more reverberant, more distant
sound as the microphone will pick more of the room’s reverber-
ation.
You can use this effect to make your voice sound aggressive,
neutral, insinuating, etc. simply by changing your working
distance.
Proximity effect is a more or less dramatic boost of low fre-
quencies that occurs when you sing into the microphone from
less than 2 inches. It gives more "body" to your voice and an in-
timate, bass-heavy sound.
Sing to one side of the micro-
phone or above and across the
microphone’s top. This pro-
vides a well-balanced, natural
sound.
If you sing directly into the mi-
crophone, it will not only pick
up excessive breath noise but
also overemphasize "sss",
"sh", "tch", "p", and "t"
sounds.
3
3
U
U
s
s
i
i
n
n
g
g
Y
Y
o
o
u
u
r
r
M
M
i
i
c
c
r
r
o
o
p
p
h
h
o
o
n
n
e
e
16 AKG Elle C
3.4 F
F
eedback
Fig. 2: Microphone
placement for maximum
gain before feedback.
Refer to fig. 2.
The term “feedback” means that part of the sound projected by
a speaker is picked up by a microphone, fed back to the ampli-
fier, and projected again by the speaker. Above a specific vol-
ume or "system gain" setting the sound system will start howl-
ing and the sound engineer will desperately dive for the master
fader to reduce the volume and stop the howling.
To increase usable gain before feedback, the microphone has a
cardioid polar pattern. It is most sensitive to sounds arriving
from in front of it (your voice) while picking up much less of
sounds arriving from the sides or rear (from monitor speakers
for instance).
To maximize gain before feedback, place the main ("FOH")
speakers in front of the microphones (along the front edge of
the stage).
If you use monitor speakers, be sure never to point any micro-
phone directly at a monitor or FOH speaker.
Feedback may also be triggered by resonances depending on
the acoustics of the room or hall. With resonances at low fre-
quencies, proximity effect may cause feedback.In this case, it is
often enough to move away from the microphone a little to stop
the feedback.
3
3
U
U
s
s
i
i
n
n
g
g
Y
Y
o
o
u
u
r
r
M
M
i
i
c
c
r
r
o
o
p
p
h
h
o
o
n
n
e
e
AKG Elle C 17
3.5 B
B
acking
Vocals
Fig. 3:Two
vocalists sharing
a microphone.
3.6 I
I
nstalling
the P
P
B1
1
000
Fig. 4: Microphone cap-
sule without (1)
and
with (2b) PB 1000.
Refer to fig. 4.
Important!
1. Never let more than two
persons share a micro-
phone.
2. The microphone is very in-
sensitive to off-axis
sounds. If the two vocalists
were to sing into the micro-
phone from an angle wider
than 35 de-grees, you may
end up bringing up the
fader of the microphone channel far enough to create a feed-
back problem.
1. Unscrew and remove the wire mesh cap.
2. Slip the PB 1000 on the microphone capsule to the stop,
slightly turning the attachment as you push it home.
• When installing or removing the PB 1000, make sure to
grip the capsule and shock mount firmly with your
thumb and forefinger in order to prevent the capsule
being severed from the shock mount.
3
3
U
U
s
s
i
i
n
n
g
g
Y
Y
o
o
u
u
r
r
M
M
i
i
c
c
r
r
o
o
p
p
h
h
o
o
n
n
e
e
18 AKG Elle C
(1) 2a 2b
L
!
4.1 M
M
icrophone
Body
4.2 I
I
nternal W
W
ind-
screen
• To clean the surface of the microphone body, use a soft
cloth moistened with water.
1. Unscrew the front grill from the microphone CCW.
2. Remove the windscreen from the from grill and wash the
windscreen in soap suds.
3. Allow the windscreen to dry overnight.
4. Replace the windscreen in the front grill and screw the front
grill on the microphone CW.
4
4
C
C
l
l
e
e
a
a
n
n
i
i
n
n
g
g
19
AKG Elle C
5
5
T
T
r
r
o
o
u
u
b
b
l
l
e
e
s
s
h
h
o
o
o
o
t
t
i
i
n
n
g
g
20
Problem Possible C
C
ause Remedy
No sound.
1. Power to mixer and/or am-
plifier is off.
2. Channel or master fader on
mixer, or volume control on
amplifier is at zero.
3. Microphone is not con-
nected to mixer or amplifier.
4. Cable connectors are
seated loosely.
5. Cable is defective.
6. No supply voltage.
1. Switch power to mixer or
amplifier on.
2. Set channel or master fader
on mixer or volume control
on amplifier to desired
level.
3. Connect microphone to
mixer or amplifier.
4. Check cable connectors for
secure seat.
5. Check cable and replace if
damaged.
6. Switch phantom power on.
Check cable and replace if
necessary.
Distortion.
1. Gain control on mixer or
transmitter module not set
correctly.
2. Mixer input sensitivity too
high.
1. Set gain control to stop dis-
tortion.
2. Insert 10 dB preattenuation
pad between microphone
cable and input.
Microphone sound becomes
duller over time. • Internal or external wind-
screen attenuates high fre-
quencies when soiled.
• Clean internal or external
windscreen.
AKG Elle C
Table of contents
Languages:
Other AKG Microphone manuals
